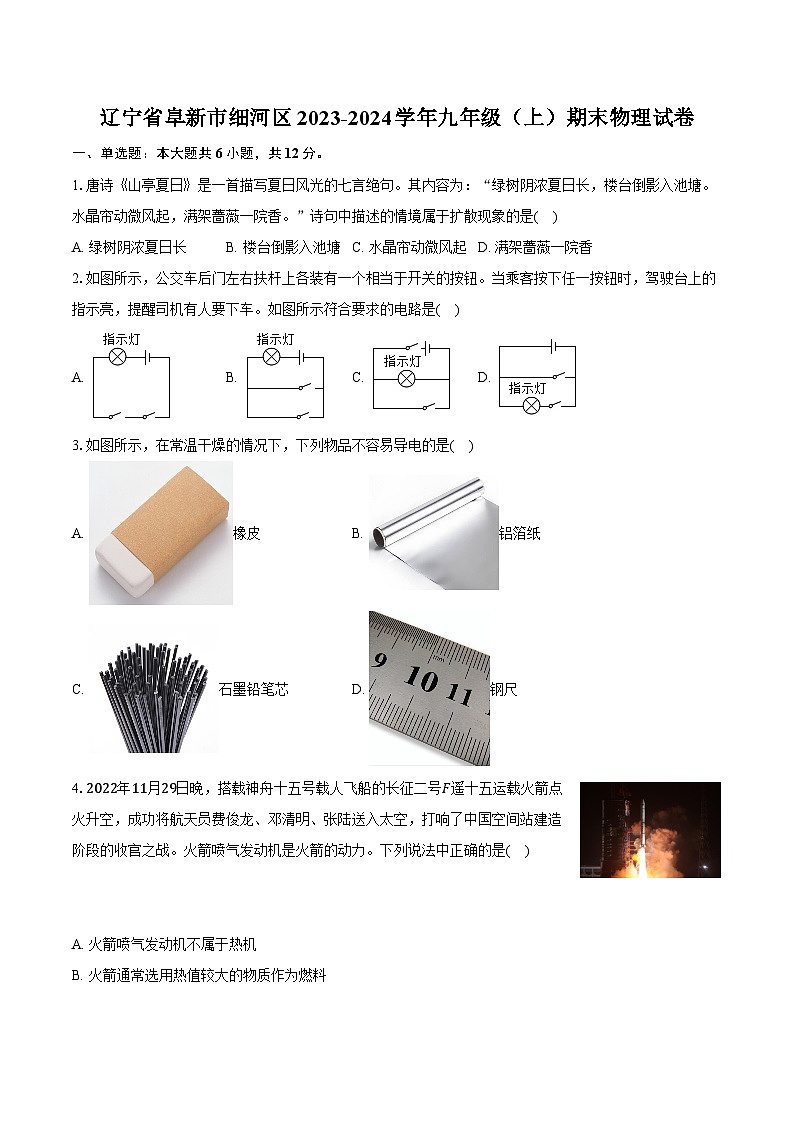

辽宁省阜新市细河区2023-2024学年九年级（上）期末物理试卷（含答案）

这是一份辽宁省阜新市细河区2023-2024学年九年级（上）期末物理试卷（含答案），共11页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.唐诗《山亭夏日》是一首描写夏日风光的七言绝句。其内容为：“绿树阴浓夏日长，楼台倒影入池塘。水晶帘动微风起，满架蔷薇一院香。”诗句中描述的情境属于扩散现象的是( )
A. 绿树阴浓夏日长B. 楼台倒影入池塘C. 水晶帘动微风起D. 满架蔷薇一院香
2.如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，驾驶台上的指示亮，提醒司机有人要下车。如图所示符合要求的电路是( )
A. B. C. D.
3.如图所示，在常温干燥的情况下，下列物品不容易导电的是( )
A. 橡皮B. 铝箔纸
C. 石墨铅笔芯D. 钢尺
4.2022年11月29日晚，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭点火升空，成功将航天员费俊龙、邓清明、张陆送入太空，打响了中国空间站建造阶段的收官之战。火箭喷气发动机是火箭的动力。下列说法中正确的是( )
A. 火箭喷气发动机不属于热机
B. 火箭通常选用热值较大的物质作为燃料

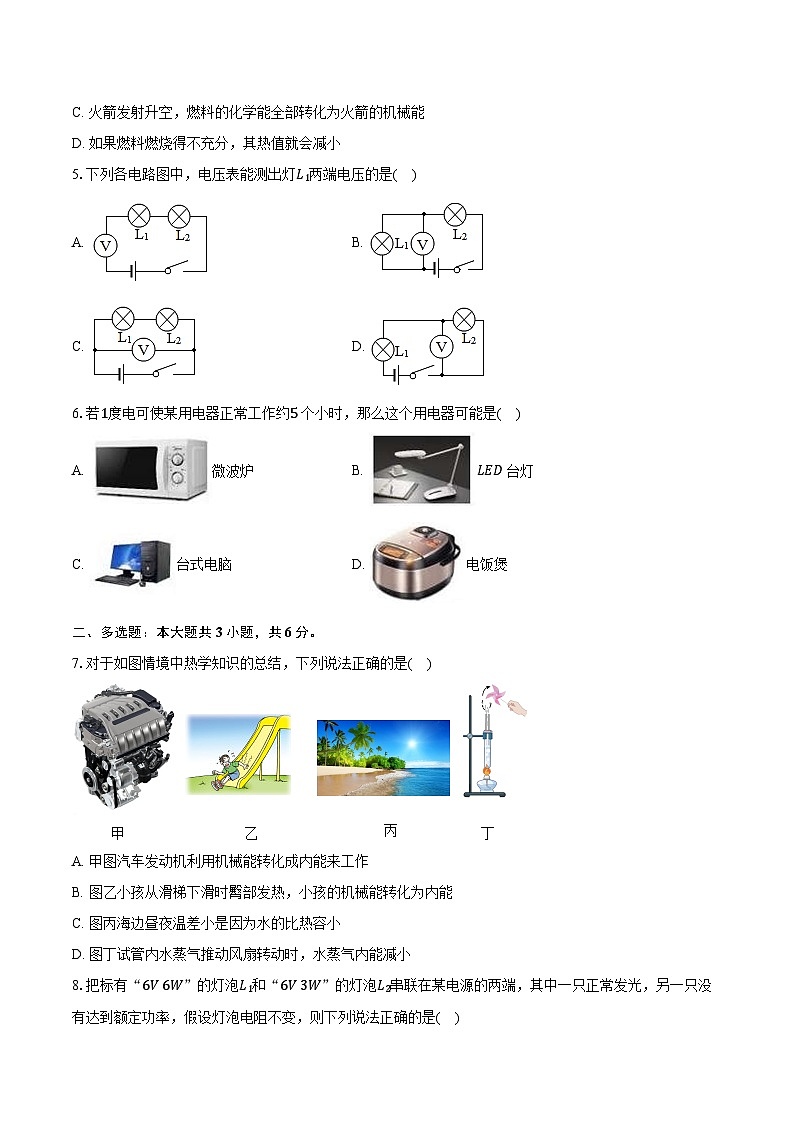

C. 火箭发射升空，燃料的化学能全部转化为火箭的机械能
D. 如果燃料燃烧得不充分，其热值就会减小
5.下列各电路图中，电压表能测出灯L1两端电压的是( )
A. B.
C. D.
6.若1度电可使某用电器正常工作约5 个小时，那么这个用电器可能是( )
A. 微波炉B. LED 台灯
C. 台式电脑D. 电饭煲
二、多选题：本大题共3小题，共6分。
7.对于如图情境中热学知识的总结，下列说法正确的是( )
A. 甲图汽车发动机利用机械能转化成内能来工作
B. 图乙小孩从滑梯下滑时臀部发热，小孩的机械能转化为内能
C. 图丙海边昼夜温差小是因为水的比热容小
D. 图丁试管内水蒸气推动风扇转动时，水蒸气内能减小

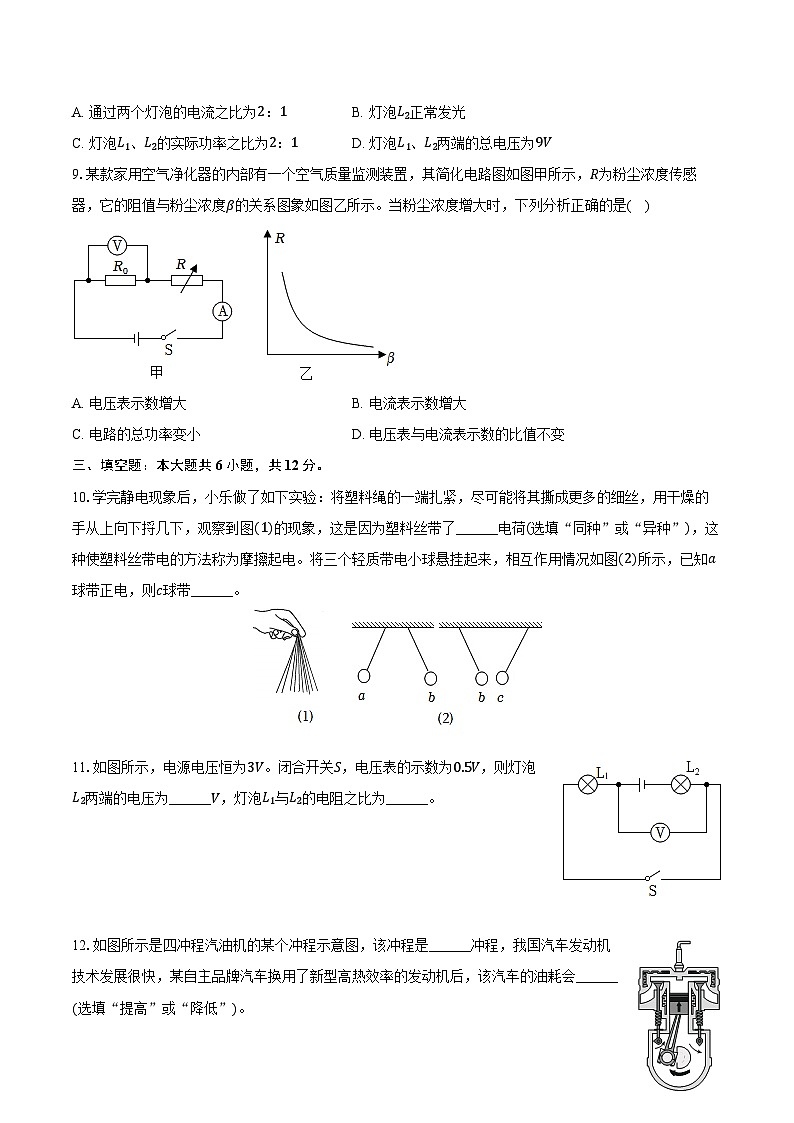

8.把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设灯泡电阻不变，则下列说法正确的是( )
A. 通过两个灯泡的电流之比为2：1B. 灯泡L2正常发光
C. 灯泡L1、L2的实际功率之比为2：1D. 灯泡L1、L2两端的总电压为9V
9.某款家用空气净化器的内部有一个空气质量监测装置，其简化电路图如图甲所示，R为粉尘浓度传感器，它的阻值与粉尘浓度β的关系图象如图乙所示。当粉尘浓度增大时，下列分析正确的是( )
A. 电压表示数增大B. 电流表示数增大
C. 电路的总功率变小D. 电压表与电流表示数的比值不变
三、填空题：本大题共6小题，共12分。
10.学完静电现象后，小乐做了如下实验：将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到图(1)的现象，这是因为塑料丝带了______电荷(选填“同种”或“异种”)，这种使塑料丝带电的方法称为摩擦起电。将三个轻质带电小球悬挂起来，相互作用情况如图(2)所示，已知a球带正电，则c球带______。
11.如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L2两端的电压为______V，灯泡L1与L2的电阻之比为______。
12.如图所示是四冲程汽油机的某个冲程示意图，该冲程是______冲程，我国汽车发动机技术发展很快，某自主品牌汽车换用了新型高热效率的发动机后，该汽车的油耗会______(选填“提高”或“降低”)。
13.如图所示电路，导线a的一端固定连接在铅笔芯上，闭合开关当导线b的一端在铅笔芯上向右移动时，灯泡会变______(选填“亮”或“暗”)，说明导体的电阻与______有关。
14.小文家的电能表5月初表盘的示数是1395.0度，5月末表盘的示数如图所示，则小文家5月份用电______kW⋅h；若此电能表的转盘在10min内转过600r，则接在该电能表上的用电器总功率为______W。
15.如图所示，已知定值电阻R1=R2=R3=10Ω，则此装置可探究电阻产生的热量与______的关系，若通过R1的电流为1A，通电时间为20s时，则R2产生的电热为______J。
四、作图题：本大题共2小题，共4分。
16.根据实物图，画出电路图。
17.如图，小华想对卫生间内的换气扇和照明灯的电路进行改造：控制电路的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作。请你帮助小华完成电路，将照明灯和换气扇符号接入电路，换气扇用符号表示。
五、实验探究题：本大题共4小题，共24分。
18.(1)如图甲所示，小宇在一个量筒中依次倒入蓝色的硫酸铜溶液和无色的水，放置30天后，液体变为均匀的淡蓝色，这说明：分子______。小宇想，气体之间能否发生类似的现象呢？于是进行了如图乙所示的实验，他在上、下两个集气瓶中分别装入红棕色二氧化氮气体和透明的空气，并用玻璃板隔开(已知ρ二氧化碳>ρ空气)，将玻璃板拿走后，观察到两个瓶中的颜色变成均匀的浅棕色。小宇______(选填“能”或“不能”)从这个实验得出相同的结论；

(2)如图丙所示，小宇用细线拴住玻璃板的四个角，用弹簧测力计勾住细线，将玻璃板平放在水面上与水面刚好接触，向上拉弹簧测力计时，发现测力计的示数变大了，这说明：分子间______；
(3)探究导体电阻大小的影响因素，某同学利用同种合金材料制成的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同实验中，通过比较______来比较导体的电阻大小；若探究横截面积对电阻大小的影响，应将导体______分别连入电路进行对比。
19.在“比较不同物质吸热的情况”的实验中，实验装置如图所示。
(1)实验中应量取______(选填“质量”或“体积”)相同的甲、乙两种液体；
(2)在本实验中，通过比较选填______(“升高的温度”或“加热时间”)来判断甲和乙两种液体吸收热量的多少；
(3)寒冷的冬天，小明想自制一个电暖器，将液体填充到电热器中吸收发热体产生的热量，增强散热，你认为甲、乙两种液体(都符合安全标准)，选择哪种液体作为取暖器的导热介质合适并说明理由？______；
(4)已知甲的比热容为3.3×103J/(kg⋅℃)，分析表中数据可知：乙的比热容为______J/(kg⋅℃)。
20.小芳和小明利用如图的电路，探究“电流与电压、电阻的关系”。实验器材：电源(电压恒为4.5V)、电流表、电压表各一个，一个开关、若干定值电阻(5Ω、10Ω、15Ω、25Ω)、一个滑动变阻器，导线若干。

(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路(要求连线不得交叉)；
(2)小芳在探究“电流与电压的关系”，连接电路时，滑片应置于最______端(选填“左”或“右”)；通过实验得到多组数据如表，由这些数据画出如图丙的图象，由图象可得结论：当电阻一定时，______；
(3)小芳在探究“电流与电阻的关系”时，实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丁所示的电流I随电阻R变化的图象；
①上述实验中，小芳用5Ω的电阻做完实验后，接下来的操作是______，将10Ω的电阻接入电路，闭合开关，向______移动滑片，使电压表示数为______V时，读出电流表的示数；
②为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器。
21.在“伏安法测电阻”的实验中，实验器材有干电池3节(电源电压4.5V)、电流表和电压表各一个、滑动变阻器、待测电阻、开关和导线若干。

(1)小亮连接了如图甲所示电路，若闭合开关，电压表的指针将______(选填“正向偏转”“反向偏转”或“不动”)，检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线。
(2)排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如表：
图乙为第2次实验电压表的示数，读数为______V。
(3)利用实验数据，算出待测电阻的阻值为______Ω(结果保留小数点后一位)，本实验多次测量，其目的与下列实验中多次测量的目的相同的是______(填字母代号)。
A.用刻度尺测量铅笔的长度
B.测量小灯泡的电阻
(4)另一组同学利用图丙所示电路也完成了该实验，电源电压不变，滑动变阻器的最大阻值为R0，a、b为滑动变阻器两端点，请把实验步骤补充完整。
①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U1；
②闭合开关S，______，读出电压表示数U2，则待测电阻的表达式Rx= ______。(用R0、U1、U2表示)
六、计算题：本大题共2小题，共16分。
22.小华家里用的是天然气灶，他尝试估测该灶烧水时的效率。小华在水壶中加入5kg水，水的初温是20℃，然后将水烧开，他观察天然气表发现此次烧水用了0.1m3天然气，天然气的热值为3.2×107J/m3，水的此热容c=4.2×103J/(kg⋅℃)，当地大气压为标准大气压。
(1)水吸收的热量Q吸(不计水的热量损失)；
(2)天然气完全燃烧放出的热量Q放；
(3)天然气灶的效率η。
23.如图是某晾衣机的工作电路图，电源电压U=220V，其中R是发热电阻。当开关S1闭合、S2断开时，晾衣机开启风干功能，其额定功率P1=44W；当开关S1、S2均闭合时，晾衣机开启烘干功能，通过R的电流I2=1A。试求：
(1)使用风干功能时通过电动机的电流是多少？
(2)使用烘干功能时，电流通过R做功的功率是多少？
(3)使用烘干功能5min，消耗的电能是多少？
七、综合题：本大题共1小题，共6分。
24.在综合实践活动中，小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为10V，R1=50Ω，电阻丝R2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0cm，电流表示数为0.05A；挡板P在A端时，坐位体前屈成线为30cm。

请完成以下问题：
(1)挡板P由B端向A端滑动时，电流表示数______，电阻R1的功率______(两空均选填“变大”、“变小”或“不变”)；
(2)当推动挡板P由B端到A端时，电压表示数是______V；
(3)电阻丝R2的阻值是______Ω；
(4)国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀，达到13.8厘米至17.7厘米为良好，若小林进行测试时电压表示数为5V，通过计算可知小林的成绩是______cm，当电压表示数至少为______V时，才能达到良好。
1.【答案】D
2.【答案】B
3.【答案】A
4.【答案】B
5.【答案】B
6.【答案】C
7.【答案】BD
8.【答案】BD
9.【答案】ABD
10.【答案】同种 负电
11.【答案】2.5 1：5
12.【答案】压缩 降低
13.【答案】亮 长度
14.【答案】74.6 1800
15.【答案】电流大小 50
16.【答案】解：由实物图知，电流从电源正极出发开始分支，一支经灯泡L1，另一支经灯泡L2、开关S2，然后共同汇合到开关S1回负极，两灯并联，电路图如图所示：

17.【答案】解：由分析可知，照明灯与换气扇并联，开关S1控制整个电路，开关S2控制换气扇，如下图所示：
。
18.【答案】在不停地做无规则运动 不能 有引力 电流表示数 a、b
19.【答案】质量 加热时间 甲；质量相同的甲、乙两种液体降低相同的温度，甲放热多效果好 1.1×103
20.【答案】左 通过导体的电流与导体两端的电压成正比 断开开关，将滑动变阻器的滑片移至阻值最大处 右 2.5 20
21.【答案】不动 1.6 10 A 移动滑动变阻器滑片P至b端 U2U1−U2⋅R0
22.【答案】解：
(1)标准大气压下水的沸点为100℃，即水的末温为100℃，
水吸收的热量：
Q吸=c水m水(t−t0)=4.2×103J/(kg⋅℃)×5kg×(100℃−20℃)=1.68×106J；
(2)天然气完全燃烧放出的热量：
Q放=Vq=0.1m3×3.2×107J/m3=3.2×106J；
(3)天然气灶的效率：
η=Q吸Q放×100%=1.68×106J3.2×106J×100%=52.5%。
答：(1)水吸收的热量为1.68×106J；
(2)天然气完全燃烧放出的热量为3.2×106J；
(3)天然气灶的效率为52.5%。
23.【答案】解：(1)风干时，开关S1闭合、S2断开，电路中只有电动机工作，
通过电动机的电流：I1=P1U=44W220V=0.2A；
(2)当开关S1、S2均闭合时，R和M并联，晾衣机开启烘干功能，根据并联电路电压规律知R两端的电压U2=U=220V，电流通过R做功的功率：P2=U2I2=220V×1A=220W；
(3)使用烘干功能，电路消耗的总功率：P=P1+P2=44W+220W=264W，
使用烘干功能5min，消耗的电能：W=Pt=264W×5×60s=7.92×10⁴J。
答：(1)使用风干功能时通过电动机的电流是0.2A；
(2)使用烘干功能时，电流通过R做功的功率是220W；
(3)使用烘干功能5min，消耗的电能是7.92×10⁴J。
24.【答案】不变 不变 7.5 150 20 3.45 加热时间/min
0
1
2
3
4
甲的温度℃
30
34
38
42
46
乙的温度℃
10
22
34
46
58
序号
1
2
3
4
5
电压U/V
0.5
1
1.5
2
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
实验次数
1
2
3
4
5
电压U/V
1.0
2.0
2.4
3.0
电流I/A
0.10
0.16
0.18
0.26
0.30
