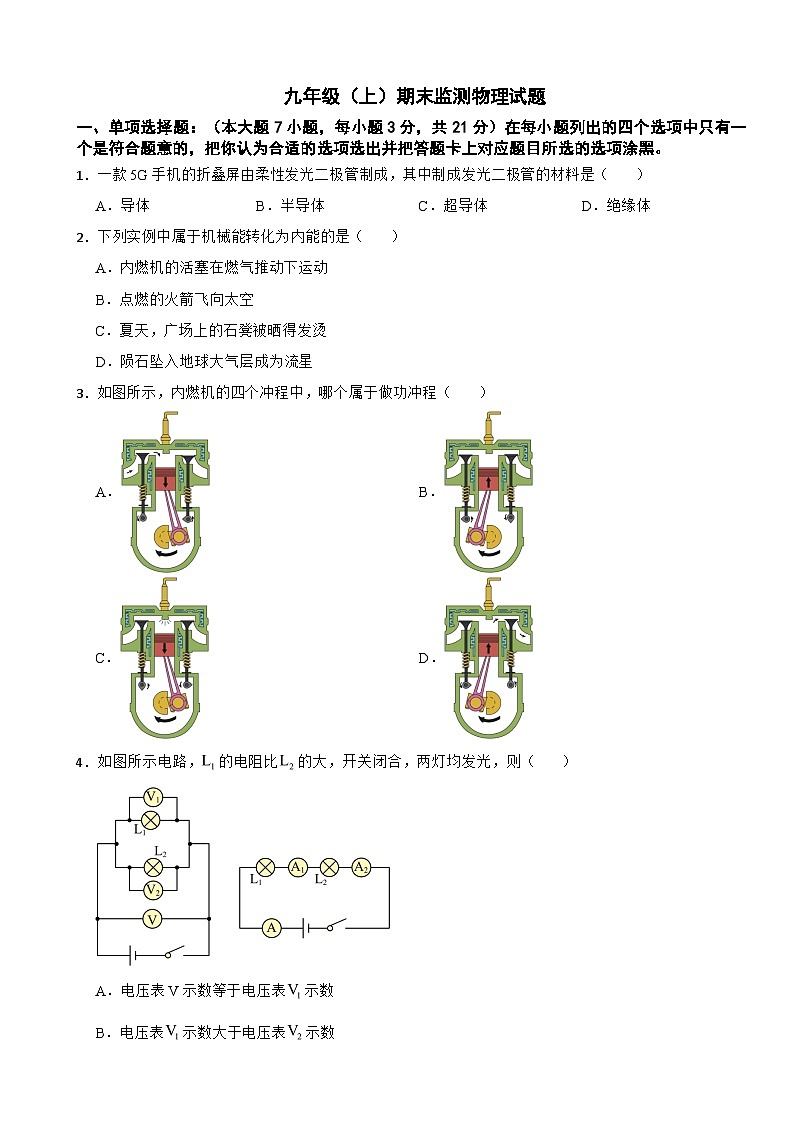

广东省揭阳市2024年九年级（上）期末监测物理试题附答案

这是一份广东省揭阳市2024年九年级（上）期末监测物理试题附答案，共17页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是（ ）
A．导体B．半导体C．超导体D．绝缘体
2．下列实例中属于机械能转化为内能的是（ ）
A．内燃机的活塞在燃气推动下运动
B．点燃的火箭飞向太空
C．夏天，广场上的石凳被晒得发烫
D．陨石坠入地球大气层成为流星
3．如图所示，内燃机的四个冲程中，哪个属于做功冲程（ ）
A．B．
C．D．
4．如图所示电路，的电阻比的大，开关闭合，两灯均发光，则（ ）
A．电压表V示数等于电压表示数
B．电压表示数大于电压表示数
C．电流表A示数大于电流表示数
D．电流表示数大于电流表示数

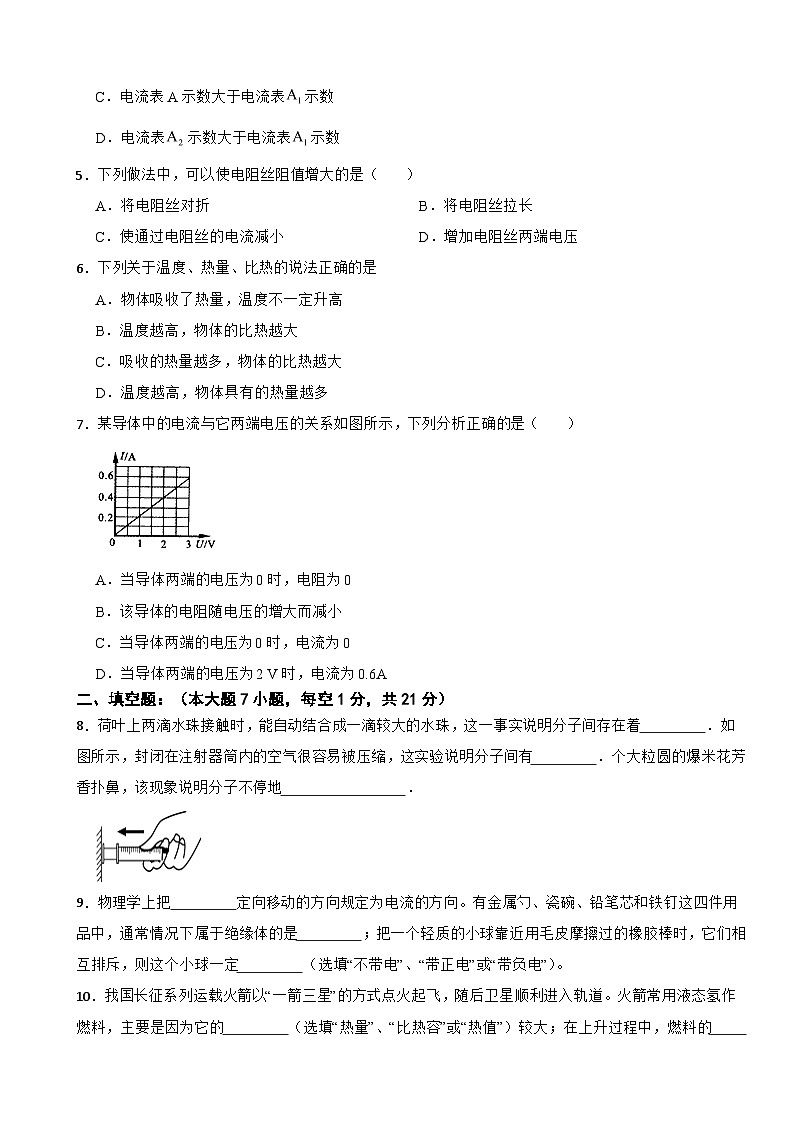

5．下列做法中，可以使电阻丝阻值增大的是（ ）
A．将电阻丝对折B．将电阻丝拉长
C．使通过电阻丝的电流减小D．增加电阻丝两端电压
6．下列关于温度、热量、比热的说法正确的是
A．物体吸收了热量，温度不一定升高
B．温度越高，物体的比热越大
C．吸收的热量越多，物体的比热越大
D．温度越高，物体具有的热量越多
7．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
二、填空题：（本大题7小题，每空1分，共21分）
8．荷叶上两滴水珠接触时，能自动结合成一滴较大的水珠，这一事实说明分子间存在着 ．如图所示，封闭在注射器筒内的空气很容易被压缩，这实验说明分子间有 ．个大粒圆的爆米花芳香扑鼻，该现象说明分子不停地 ．
9．物理学上把 定向移动的方向规定为电流的方向。有金属勺、瓷碗、铅笔芯和铁钉这四件用品中，通常情况下属于绝缘体的是 ；把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球一定 （选填“不带电”、“带正电”或“带负电”）。
10．我国长征系列运载火箭以“一箭三星”的方式点火起飞，随后卫星顺利进入轨道。火箭常用液态氢作燃料，主要是因为它的 （选填“热量”、“比热容”或“热值”）较大；在上升过程中，燃料的 能转化为 能，再转化为火箭的机械能。

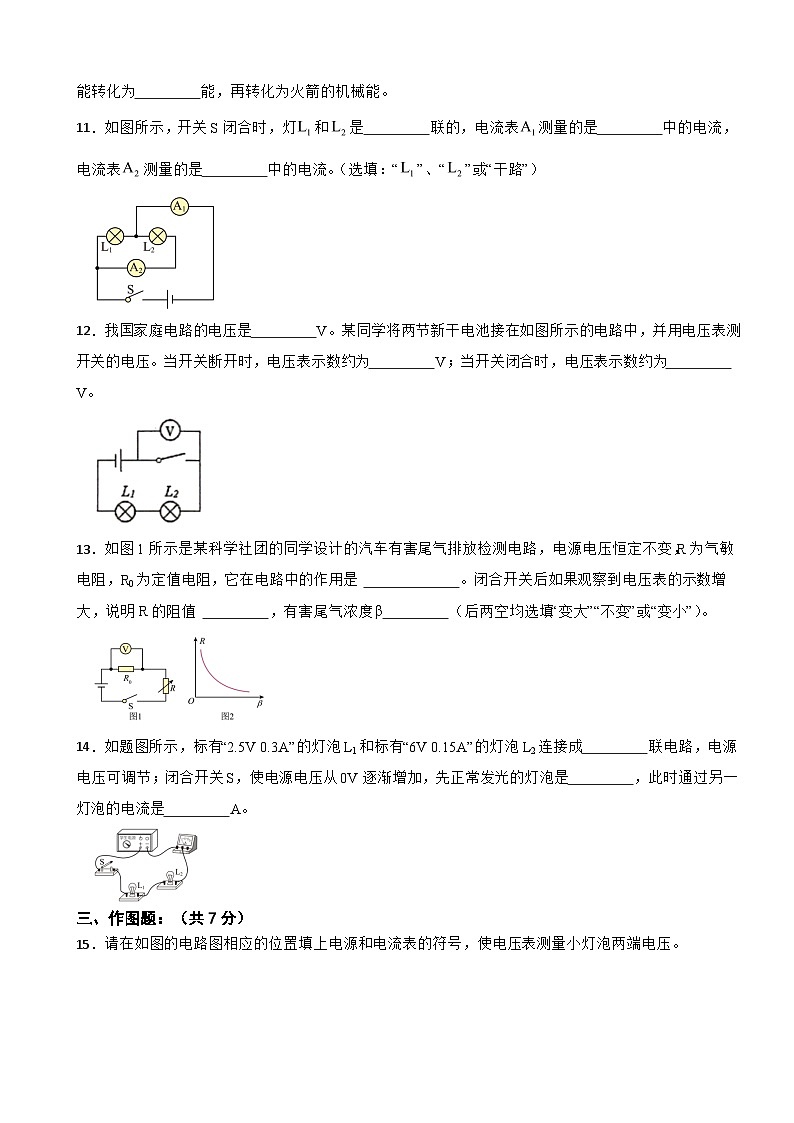

11．如图所示，开关S闭合时，灯和是 联的，电流表测量的是 中的电流，电流表测量的是 中的电流。（选填：“”、“”或“干路”）
12．我国家庭电路的电压是 V。某同学将两节新干电池接在如图所示的电路中，并用电压表测开关的电压。当开关断开时，电压表示数约为 V；当开关闭合时，电压表示数约为 V。
13．如图1所示是某科学社团的同学设计的汽车有害尾气排放检测电路，电源电压恒定不变，R为气敏电阻，R0为定值电阻，它在电路中的作用是 。闭合开关后如果观察到电压表的示数增大，说明R的阻值 ，有害尾气浓度β （后两空均选填“变大”“不变”或“变小”）。
14．如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。
三、作图题：（共7分）
15．请在如图的电路图相应的位置填上电源和电流表的符号，使电压表测量小灯泡两端电压。
16．如图电路，有两根导线尚未连接，请用笔画线代替导线补上。要求：电压表能测量灯泡L两端的电压，滑动变阻器向右移灯泡的亮度变亮。
17．如图所示，根据实物图在虚线圈内画出电路图。
四、实验题：（本大题3小题，共19分）
18．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热容已知。（注：燃料完全燃烧放热用计算，某燃料的热值用q表示；其质量用m表示）。自己设计一个实验来探究煤油和菜籽油的热值的大小关系。他组装了如图所示的装置进行实验，记录结果如表：
（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的 （选填“质量”或“初始温度”）相同及水的质量相同；
（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是 ；
（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的测量工具是： （选填“天平”、“秒表”或“温度计”）。利用此实验方法计算出的热值将比真实值 （选填“偏大”或“偏小”）；
（4）若将图乙中酒精灯中的菜籽油更换成煤油，并调整火焰大小跟图甲相同；同时将图乙烧杯中的水更换成初温相同、 （选填“质量”或“体积”）相等的菜籽油，再增加实验仪器： （选填“天平”、“秒表”或“温度计”），就可以做“比较水和菜籽油的吸热能力”的实验。
19．在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如表所示。
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小；
（2）为了验证上述猜想①，应该选用编号 两根电阻丝分别接入电路进行实验；
（3）分别将A和D两电阻丝接入图示电路中的M、N两点间，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，导体的电阻与导体的 有关；
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，但通过观察发现电流表指针角度偏转过小，这样会导致 偏大，解决这一问题的措施是 （写出一种即可）；
（5）小亮觉得原来的电路有点复杂，想去掉小灯泡，但小明不同意，理由是灯泡在电路有增大 ，减小 （选填“电流”、“电压”或“电阻”），起到保护电路的作用。
20．小明用如图甲所示的电路来测量标有“2.5V”字样的小灯泡的电阻，电源电压为6V。小灯泡正常工作时的电阻大约为10Ω。现有规格分别为R1：“10Ω1A”和R2：“20Ω0.5A”的滑动变阻器各一个。
（1）该实验原理为 ；
（2）为完成实验，应该选取的滑动变阻器是 （选填“R1”或“R2”）；
（3）电路连接完成后，闭合开关，移动滑片，发现电压表、电流表有较大示数且示数不发生变化，其故障可能是____（填字母）；
A．小灯泡被短接B．小灯泡断路
C．滑动变阻器断路D．滑动变阻器被短接
（4）排除故障后，移动滑动变阻器滑片改变小灯泡两端的电压，记录多组对应的电流，并在坐标上作出I-U关系图像，如图丙所示。图乙是电压表示数为2.5V时电流表的示数，为 A，小灯泡正常发光时的电阻是 Ω；
（5）如图丙所示，是根据记录多组对应的电压、电流在坐标纸上作出的I-U关系图像。小明发现小灯泡的I-U关系图像是一条曲线，原因是 。
五、计算题：（本大题2小题，共13分）
21．小刚家安装了一台太阳能热水器，水箱容积是200L，小刚进行了一次观察活动：星期天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为70℃。（）。求：
（1）水箱里的水吸收的热量？
（2）如果水吸收的这些热量全部通过燃烧煤气提供，求至少需要燃烧多少煤气？（假设煤气完全燃烧放出的热量全部被水吸收）
22．如图所示，电阻R1为10Ω，电源两端电压为6V，开关S闭合后。求：
（1）当滑动变阻器R接入电路的电阻为40Ω时，通过电阻R1的电流I1？
（2）当滑动变阻器R接入电路的电阻为40Ω时，加在电阻R1两端的电压U1？
（3）为了使通过电阻R1的电流为0.2A，则滑动变阻器接入电路的电阻阻值为多大？
六、综合能力题：（本大题3小题，共19分）
23．如图甲所示，某同学在两只相同的烧杯里装入水和食用油，比较它们吸热的情况。
（1）为了便于比较，实验中要求在两烧杯中放入 的电加热器；
（2）实验结果表明：不同物质，在 、 时，吸收的热量不同；
（3）图乙是该同学根据实验数据绘制的图象，则a物质是 ，其比热容是 J/（kg•℃）。
24．在“探究电流与电压、电阻的关系”实验中：
（1）小敏同学按甲图的电路原理图连接了乙图实物电路，其中有两个元件连接错误。它们分别是 和 （只需填写连错的元件）；
（2）重新连接电路后，用开关S进行试触，如果电流表指针如图丙所示，说明电流表 ；如果电流表指针向右偏转超过刻度盘，应换用 量程；
（3）正确连接电路后，测出、两端电压为3V时的电流，并记录相关数据。然后将电阻R1由5Ω换成10Ω，此时他应将滑动变阻器触头P向 端滑动（选填“A”或“B”），在触头P滑动的过程中他的眼睛应始终注视着 （选填“电压表”或“电流表”），使电阻R1两端的电压为 V时为止。
25．物理小组利用电流表制作了一个简易电子秤，如图是其原理图。已知电源两端电压恒为3V，滑动变阻器R的最大阻值为30Ω，接入电路的电阻R大小与所测质量m满足关系R=km，k=20Ω/kg。电子秤空载时，电流表示数是0.3A，电子秤最大称量为1kg。求：
（1）电子秤空载时，滑动变阻器接入电路中的阻值是 （选填“最大值”或“最小值”）；定值电阻R0的阻值是 ；
（2）最大称量时，滑动变阻器接入电路的阻值是 ，此时电子秤的总功率是 ；
（3）小组同学对电路进行改装，用电压表替换电流表显示物体的质量，要求物体质量越大，电压表示数越大，则电压表应并联在 （选填“R0”或“R”）两端。请判断电压表改装的电子秤的刻度分布 （选填“是”或“不是”）均匀的。
答案
【解析】【解答】解：二极管是由硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极管是用半导体材料制成的，ACD不符合题意，B符合题意。
故答案为：B。
【分析】发光二极管是用半导体材料制成的，具有单向导电性.
【解析】【解答】A、内燃机的活塞在燃气推动下运动，内能转化为机械能．不符合题意．
B、点燃的火箭飞向太空，燃料燃烧放出的内能转化为机械能．不符合题意．
C、石凳被晒得发烫，是内能的一种转移．不符合题意．
D、陨石坠入地球大气层成为流星，是陨石和空气摩擦生热的过程，是机械能转化为内能的过程．符合题意．
故选D
【分析】（1）在做功冲程中，燃气推动活塞向下运动，内能转化为机械能．
（2）火箭升天是内能转化为机械能．
（3）改变内能的方式有两种，做功和热传递．
（4）摩擦生热是机械能转化为内能．（1）自然界的能量之间都是可以相互转化的，物体间的能量也是可以转移的，在转移或转化的过程中，能的总量是不变的．
（2）内能的增加有两种方式：做功、热传递．
（3）内燃机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程，及压缩和做功冲程中的能的转化．
【解析】【解答】 A、图中的进气门打开，排气门关闭，活塞下行，因此这是吸气冲程，不符合题意。
B、图中的气门关闭，活塞上行，因此这是压缩冲程，不符合题意；
C、图中的气门关闭，活塞下行，因此这是做功冲程，符合题意；
D、图中的进气门关闭，排气门打开，活塞上行，因此这是排气冲程，不符合题意；
故选：C。
【分析】判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程。
【解析】【解答】 （1）甲图中两灯泡并联，电压表V1测量灯泡L1两端电压，电压表V2测量灯泡L2两端电压，电压表V测量电源电压；
由“各支路两端电压相等，且都等于总电压（电源电压）”可知，V示数等于V1示数，也等于V2示数，故A正确，B错误；
（2）乙图中两灯泡串联，电流表测量电路中的电流，由“串联电路中电流处处相等”可知，A示数等于A1示数，也等于A2示数，故CD错误。
故选：A。
【分析】 根据并联电路的电压规律“各支路两端电压相等，且都等于总电压（电源电压）”；
串联电路的电流规律：串联电路中电流处处相等，对各个选项逐一分析即可。
【解析】【解答】 A、对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；
B、导体被拉长后，导体的长度增大、而横截面积减小，故导体的电阻增大；故B正确；
C、导体的电阻与通过导线的电流无关，故C错误；
D、导体的电阻与导体两端的电压无关，故D错误。
故选：B。
【分析】 电阻是导体自身的一种特性，大小只与导体的长度、材料、横截面积和温度有关，与导体两端的电压及通过导体中的电流大小无关。据此分析解答本题。
【解析】【解答】 （1）物体吸收热量，温度不一定升高，比如晶体在熔化过程中虽然吸收热量，但温度不变。故A正确。
（2）比热容是物质的一种特性，与物质的种类、状态有关，和物体吸收热量的多少、温度的高低、质量的大小都没有关系。故BC错误。
（3）热量是一过程量，它所对应的术语是“吸收”和“放出”，不能用“具有”。故D错误。
故选：A。
【分析】 （1）晶体熔化过程吸收热量，温度不变，内能增加。
（2）单位质量的某种物质，温度升高1℃所吸收的热量为该物体的比热容，比热容是物质本身的一种特性；
（3）热量是热传递过程中传递能量的多少，由Q=cmΔt可知物体放出的热量多少或吸收热量的多少与物体的质量、比热容和温度的变化值有关。
【解析】【解答】A、由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，A不符合题意；
B、由图象可求得导体的电阻为R===5Ω，并且不随电压的改变而改变，B不符合题意；
C、电压使电路中形成电流，因此电压为零时，电流也为零，C符合题意；
D、当导体电压为2V时，由图象可以找到此时对应的电流0.4A，D不符合题意.
故答案为：C.
【分析】本题考查了学生对欧姆定律的理解，要注意导体的电阻只取决于导体的材料、长度、横截面积和温度，与有无电压、电流无关.
【解析】【解答】解：（1）两滴水珠接触时，能自动结合成一滴较大的水珠，这一事实说明分子间存在着引力；（2）封闭在注射器筒内的空气很容易被压缩，这实验说明分子间有间隙；（3）爆米花芳香扑鼻，该现象说明分子不停地做无规则运动．
故答案为：引力；间隙；做无规则运动．
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动，分子间有间隙，存在着相互作用的引力和斥力．
【解析】【解答】 （1）正电荷定向移动的方向规定为电流的方向；金属勺、瓷碗、铅笔芯 和铁钉这四中用品中，通常情况下属于绝缘体的是瓷碗，属于导体的是金属勺、铅笔芯、铁钉；
（2）带电的轻质小球靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明小球与橡胶棒带同种电荷，
由于用毛皮摩擦过的橡胶棒带负电荷，所以小球带负电荷。
故答案为：正电荷；瓷碗；带负电。
【分析】 根据以下知识答题：
（1）正电荷定向移动的方向规定为电流的方向；容易导电的物体叫导体，不容易导电的物体叫绝缘体；
（2）用毛皮摩擦过的橡胶棒带负电；同种电荷相互排斥，异种电荷相互吸引。
【解析】【解答】 由于受燃料体积的限制，火箭采用液态氢作为燃料，还因为液态氢具有较大的热值，完全燃烧时可以放出更多的热量；
火箭从地面向上加速运动的过程中，火箭内燃料的燃烧时将化学能转化为内能，再转化为火箭的机械能。
故答案为：热值；化学；内。
【分析】 （1）运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
（2）火箭携带的燃料燃烧，将化学能转化为内能，然后内能又转化为机械能。
【解析】【解答】 当开关S闭合时，电流从电源的正极出来，然后分成两条支路，一条经过电流表A2、L2；另一条经过L1；后两条支路会聚后再经过电流表A1，最后回到电源的负极，故灯泡L1、L2 并联；电流表A1接在干路中，测量的是干路的电流；
而电流表A2接在L2支路中，测量的是L2支路的电流。
故答案为：并；干路；L2。
【分析】基本的电路连接形式有两种：一种是串联，串联电路中电流只有一条流通路径；另一种是并联，并联电路中电流有多条流通路径。
在分析判断时可从电源的正极开始，按照电流的流向逐步分析判断。
【解析】【解答】 我国家庭电路的电压是220V；
由电路图可知，两灯泡串联，电压表测开关两端的电压，当开关断开时，电压表串联在电路中，测的是电源电压。
因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以两节新干电池组成电源的电压U=2×1.5V=3V，
当开关闭合时，电压表被短路，相当于测开关两端的电压，示数约为0V。
故答案为：220；3；0。
【分析】 我国家庭电路的电压是220V；
由电路图可知，两灯泡串联，电压表与开关并联；一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压，根据串联电路的电压特点求出相应的电压值。
【解析】【解答】 由电路图可知，两电阻串联，电压表测定值电阻两端的电压；
（1）当气敏电阻太小时，如果电路中没有定值电阻，电路中的电流会很大，电路会被烧毁，因此定值电阻R0作用是保护电路；
（2）闭合开关后如果观察到电压表的示数增大，由串联电路电压的规律知气敏电阻R两端的电压变小，根据串联电路的分压作用知气敏电阻R的电阻减小，由图乙知有害尾气浓度变大。
故答案为：保护电路；变小；变大。
【分析】 由电路图可知，两电阻串联，电压表测定值电阻两端的电压；
（1）当电路中电流过大时，电路将被烧毁；
（2）根据串联电路电压的规律判断出电压表的示数增大时气敏电阻R两端电压的变化，根据串联电路的分压作用判断出气敏电阻阻值的变化，由图乙判断出有害尾气浓度β的变化。
【解析】【解答】 闭合开关S，两个灯串联在电路中，使电源电压从0V逐渐增加，电路中电阻一定，由可知电路中的电流变大，由于灯L2的额定电流0.15A小于L1的额定电流0.3A，电路中的电流先达到L2的额定电流，灯泡L2先正常发光，此时另一灯泡的电流也是0.15A。
故答案为：串；L2；0.15。
【分析】 串联电路中只有一条电路，串联电路中电流处处相等；根据额定电流的大小判断谁先正常发光。
【解析】【解答】由图可知，闭合开关后，使电压表测量小灯泡两端电压，则左边方框处为电流表，右边方框处为电源，此时该电路为串联电路，如图所示：
【分析】电流表与被测部分串联；电压表与被测部分并联，电源应位于干路。
【解析】【解答】 （1）电压表测小灯泡两端电压，电压表应与灯泡并联；电源由两节干电池组成，电源电压为3V，所以电压表选用小量程；
（2）滑动变阻器的滑片向右滑动时灯泡变亮，这说明通过灯泡的电流变大，根据欧姆定律可知，电路的总电阻变小，滑动变阻器接入电路的电阻变小，所以滑动变阻器应接右下接线柱，如图所示：
【分析】电压表与待测电路并联在电路中，根据电源电压选择电压表的量程；滑动变阻器的滑片向右滑动时灯泡变亮，这说明通过灯泡的电流变大，电路的总电阻变小，滑动变阻器接入电路的电阻变小，据此连接实物图。
【解析】【解答】 由实物图知，电流表、灯L1、开关S、灯L2依次串联在电源两极上，电压表并联在L2两端，电路图如图所示：
【分析】 分析实物图，得出两灯的连接方式，以及开关、电表的位置，据此画出对应的电路图。
【解析】【解答】 （1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；
（2）由图表数据可知在燃料燃尽后，甲杯中的水温度升高的快，所以煤油的热值较大；
（3）要控制质量相等，需要用天平来测量；
由于燃料不可能完全燃烧且燃烧放出的热会散失到空气中，又被烧杯等实验装置吸了热，使得燃料燃烧放出的热并不能完全被水吸收，因此计算出热值比实际要偏小些；
（4）将图乙中酒精灯中的菜籽油更换成煤油，并将调整火焰大小跟图甲相同，这样做的目的是为了使物质在相同时间内吸收相同的热量；
实验中需要控制水和菜籽油的质量相同，实验中需要测量水和菜籽油在不同时间内升的温度的大小，所以需要增加实验仪器秒表，就可以做“比较水和菜籽油的吸热能力”的实验。
故答案为：（1）质量；（2）煤油；（3）天平；偏小；（4）质量；秒表。
【分析】 （1）（2）本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制燃料的质量相同，以及水的质量相同；
（3）燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小；
（4）比较物质吸热能力的2种方法：
a、使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
b、使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强。
【解析】【解答】 （1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小；
（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验；
（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关；
（4）实验过程中，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；由图可知电流表已经是小量程，根据知，可以增大电源电压，可以减小读数误差，从而减小实验误差；
（5）实验电路中串联了小灯泡，除了观察亮度差别外，小灯泡还能增大电路中的电阻，减小电路中的电流，避免由于电流过大烧坏电路。
故答案为：（1）电流表示数；（2）A、B； （3）材料；（4）误差；增大电源电压；（5）电阻；电流。
【分析】 （1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小。
（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；
（4）用电流表测电路电流时，要选择合适的量程，量程过大，会使读数误差增大；再根据公式析电源电压的原因；
（5）从灯泡在电路中可以增大电阻的角度分析即可判断。
【解析】【解答】（1）该实验原理为
（2）小灯泡的额定电压为2.5V，电阻大约为10Ω，由欧姆定律可知灯的额定电流：，
根据串联电路电压的规律，灯正常发光时，变阻器分得的电压为：U'=6V-2.5V=3.5V，
由欧姆定律可得此时变阻器连入的阻值：，故“10Ω 1A”的不符合题意，故选用“20Ω 0.5A”的滑动变阻器；
（3）电路连接正确后，闭合开关S，移动滑动变阻器滑片，发现电压表、电流表有较大，说明电路是通路，电路中的电阻较小，电压表、电流表示数且示数不发生变化，说明故障可能是滑动变阻器短路，故选D；
（4）由图乙知电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A，
小灯泡的电阻为：
（5）小灯泡的I-U关系图像是一条曲线，是因为小灯泡的电阻随温度的升高而增大。
故答案为：（1）；（2）R2；（3）D；（4）0.2；12.5；（5）小灯泡的电阻随温度的升高而增大。
【分析】（1）该实验原理为
（2）根据串联电路特点和欧姆定律计算灯泡正常发光时变阻器连入电路的阻值，再选择变阻器的规格；
（3）发现电压表、电流表有较大，说明电路是通路，分析可能的故障原因；
（4）根据电流表的量程和分度值读出电流表的示数，利用欧姆定律算出小灯泡正常发光的电阻；
（5）根据灯的电阻随温度的增大而增大分析。
【解析】【分析】（1）水箱装满水时水的体积和水箱的容积相等，根据密度公式求出水的质量；知道水的质量和水的初温、末温以及水的比热容，根据Q吸=cm（t-t0）求出水吸收的热量；
（2）知道煤气灶的效率，利用效率公式求出煤气完全燃烧放出的热量，再利用Q=mq求出需要煤气的质量。
【解析】【分析】（1）由电路图可知，滑动变阻器R与定值电阻R1串联，根据电阻的串联和欧姆定律求出滑动变阻器接入电路的电阻R为40Ω时电路中的电流，即为通过电阻R1的电流；
（2）根据U=IR算出加在电阻R1的电压U1；
（3）根据的变形公式求出通过电阻R1的电流为0.2A时的总电阻，然后即可根据串联电路的电阻特点求出滑动变阻器接入电路的电阻。
【解析】【解答】 （1）为了便于比较，应该用相同的电热器对液体进行加热，实验中应在两烧杯中放入规格相同的电加热器。
（2）由图乙所示图象可知，质量相同的水与食用油升高相同的温度需要的加热时间不同，水与食用油吸收的热量不同，不同物质，在质量相等、升高的温度相同时，吸收的热量不同。
（3）由图乙所示图象可知，加热相等时间，即物质吸收相等热量时，a升高的温度高，a的比热容小，a是食用油；
水与食用油的质量相等，设为m，由图线b可知，水在6min内吸收的热量：
Q=c水mΔt水=4.2×103J/（kg•℃）×m×（60℃-10℃）=2.1×105J/（kg•℃）×m，
则水在3min内吸收的热量
由于用相同的电热器对水和食用油加热，在相等时间内食用油吸收的热量与水吸收的热量相等，
因为Q吸=c油mΔt油，所以
故答案为：（1）相同规格；（2）质量相等；升高的温度相同；（3）食用油；2.1×103。
【分析】 （1）实验时应用规格相同的电热器对液体加热。
（2）分析图示实验，根据实验控制的变量与实验现象得出实验结论。
（3）食用油的比热容大于水的比热容，吸收相等热量食用油升高的温度高，分析图乙所示图象判断a是什么物质；根据热量公式求出液体的比热容。
【解析】【解答】 （1）由图乙可知，错误是电流表和电压表的连接：电压表串联在电路中，电流表并联在电路中；
（2）闭合开关，电流表指针向左偏转，说明电流表正负接线柱接反了；试触时，如果发现电流表指针向右偏转超过刻度盘，说明电路电流太大，需要选择大量程。
（3）将电阻R1由5Ω换成10Ω，其两端电压变大，要保持电压不变，需要将滑动变阻器两端电压变大，所以滑动变阻器滑片要向B端移动；
改变接入电路的电阻后，移动滑动变阻器滑片，眼睛注视电压表，使电阻R1两端电压为3V。
故答案为：（1）电流表；电压表；（2）正、负接线接反了；大；（3）B；电压表；3。
【分析】 （1）分析连接是否正确时，应重点观察电流表、电压表及滑动变阻器，电流表应串联在电路中，而电压表应并联在电路中，滑动变阻器应分别接上下各一个接线柱；
（2）电流表连接时，电流从正接线柱流入、负接线柱流出，正确接入后，电流表指针应向右偏，若偏向左，则说明电流由负接线柱流入；
使用电流表测量电路电流时要进行试触；
（3）滑动变阻器与电阻串联，由串联电路的电压规律可知电阻越大，分压越多，由电阻两端的电压变化可知如何调节滑片；在改变接入电路的电阻时，必须保持电阻两端电压一定。
【解析】【解答】 由图可知，定值电阻和滑动变阻器串联，电流表测电路中的电流；
（1）电子秤空载时，所测质量m为零，根据R=km可知变阻器接入电路中的阻值为0（即最小值），此时只有定值电阻R0工作，
此时电流表示数是0.3A，则根据可知，定值电阻R0的阻值为：；
（2）由题知，该电子秤最大称量为1kg，且变阻器接入电路的电阻R大小与所测质量m满足关系R=km，k=20Ω/kg，
则此时滑动变阻器接入电路的阻值为：R滑=km大=20Ω/kg×1kg=20Ω，
此时电路的总电阻：R总=R0+R滑=10Ω+20Ω=30Ω，
此时电流表的示数：
（3）物体质量越大，根据R=km可知滑动变阻器接入电路的阻值越大，由串联分压的规律可知滑动变阻器分压越多，则定值电阻分得电压越小，由题知，物体质量越大时，电压表示数越大，所以电压表应并联在滑动变阻器R的两端；
当电压表并联在滑动变阻器的两端后，电压表的示数为：，
则UR与物体质量m不是一次函数关系，所以电压表改装后的电子秤刻度分布不是均匀的。
故答案为：（1）最小值；10；（2）20；0.1；（3）R；不是。
【分析】由图知，定值电阻和滑动变阻器串联，电流表测电路中的电流；
（1）电子秤空载时，所测质量m为零，根据R=km判断滑动变阻器接入电路中的阻值大小，根据欧姆定律算出定值电阻R0的阻值；
（2）由题知，该电子秤最大称量为1kg，根据R=km求出此时滑动变阻器接入电路的阻值，根据电阻的串联规律和欧姆定律求出此时电路中的电流；
（3）物体的质量越大，根据R=km可知滑动变阻器接入电路的阻值越大，由串联分压的规律可知滑动变阻器分压越多，而定值电阻分得电压越小，结合题意判断电压表所连接的位置；根据U=IR表示出电压表的示数，并得出电压表改装的电子秤的刻度分布是否均匀。燃料
加热前的水温/℃
加热后的水温/℃
煤油
25
44
菜籽油
25
34
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
