四川省巴中市2024年九年级上学期期末考试物理试题含答案

这是一份四川省巴中市2024年九年级上学期期末考试物理试题含答案，共21页。试卷主要包含了选择题，填空与作图题，实验探究题，综合解析题等内容，欢迎下载使用。
1．下列说法正确的是（ ）
A．一节干电池的电压是1.5V
B．家用空调制冷时的电流约为1A
C．我国家庭电路的电压是110V
D．教室里节能灯的电功率约为100W
2．“宝剑锋从磨砺出，梅花香自苦寒来”．人们能闻到梅花的香味是因为（ ）
A．分子很小B．分子间存在引力
C．分子在不停地做无规则运动D．分子间存在斥力
3．下列是小明同学“物理学习笔记”中的摘录，其中不正确的是（ ）
A．做功和热传递在改变物体的内能上是等效的
B．分子间相互作用的引力和斥力是同时存在的
C．电荷的移动可以形成电流
D．燃料的热值与燃料的质量没有关系
4．下列关于热量、温度、内能之间的关系，说法正确的是（ ）
A．温度为0℃的物体没有内能
B．物体温度升高，一定是吸收了热量
C．物体内能减少时，一定对外做功
D．物体吸收了热量，温度可能不变
5．在图示事例中，不属于做功改变物体内能的是（ ）
A．冷天搓手取暖B．空气被压缩时内能增大
C．烧水时水温升高D．下滑时臀部发热

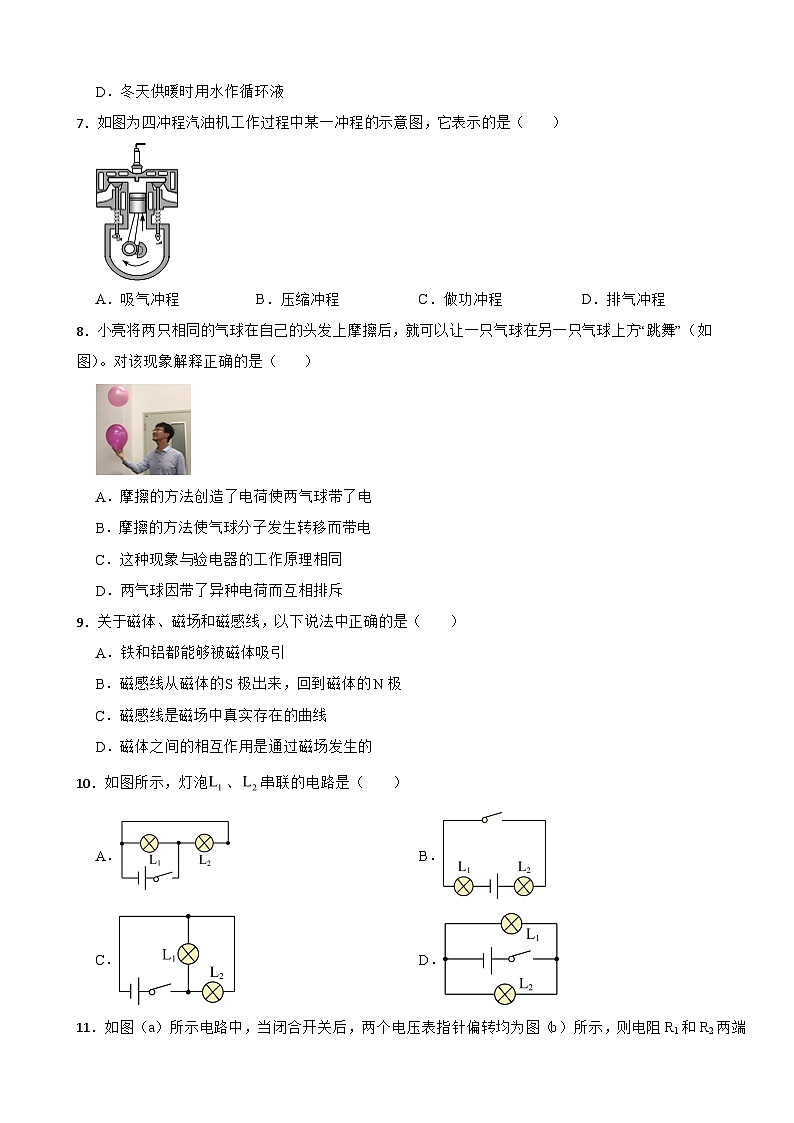

6．下列事例中不属于“水的比热容较大”这一特点的是（ ）
A．培育水稻秧苗时在傍晚往稻田里灌水
B．用水来冷却汽车发动机
C．炎热的夏天，往室内地面上洒水降温
D．冬天供暖时用水作循环液
7．如图为四冲程汽油机工作过程中某一冲程的示意图，它表示的是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
8．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（ ）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
9．关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铁和铝都能够被磁体吸引
B．磁感线从磁体的S极出来，回到磁体的N极
C．磁感线是磁场中真实存在的曲线
D．磁体之间的相互作用是通过磁场发生的
10．如图所示，灯泡、串联的电路是（ ）
A．B．
C．D．
11．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．1.8V、7.2VB．7.2V、1.8VC．1.8V、9VD．9V、1.8V
12．如图，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流，用电压表分别测出AB、BC、AC两点间的电压．下列说法正确的是（ ）
A．B．
C．D．
13．平时爸爸粗心大意，进门后总是忘记关门．为了提醒爸爸，小飞利用一段弹簧、几个铁片、1个小灯泡、1个电池组及若干根导线设计了一个提醒电路．当房门打开时，与开关相连的弹簧变形伸长，开关闭合使门框上的红灯发光，如图所示：当房门关紧后，弹簧被压缩，开关断开，红灯熄灭．下列电路中符合要求的是（ ）
A．B．
C．D．
14．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（ ）
A．L1不能发光，L2能发光B．L1与L2都能发光
C．L1能发光，L2不能发光D．L1与L2都不能发光
15．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．通过导体乙的电流与其两端的电压成正比
C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2A
D．将两导体并联后接在3V的电源上时，干路中的电流为0.6A
16．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比为（ ）
A．4∶3B．3∶2C．3∶4D．3∶1
17．有一段裸导线，下列哪一种方法可以减少它的电阻（ ）
A．把导线对折合在一起B．减少通过导线的电流
C．增大导线两端的电压D．把导线拉长一些
18．关于公式，下列说法中正确的是（ ）
A．导体两端电压越大电阻越大B．导体内的电流越大电阻越小
C．R与U成正比与I成反比D．R的值不是由U和I决定的
19．下图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（ ）
A．电路中的电流减小，油箱油面降低
B．电路中的电流减小，油箱油面升高
C．电路中的电流增大，油箱油面降低
D．电路中的电流增大，油箱油面升高
20．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是 （ ）
A．甲、乙两次实验都应用了控制变量法
B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大
21．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．甲灯的实际功率一定是25W
B．将乙灯接入110V电路中，它的实际功率为50W
C．两灯均正常发光时，乙灯消耗的电能较多
D．两灯均正常发光时，甲灯灯丝电阻较大
22．如图是某科技小组设计的一种温度自动控制报警装置图，下列叙述，正确的是（ ）
A．当温度低于95℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于95℃时，报警装置就会响铃，同时红灯亮
C．当温度达到95℃时，报警装置就会响铃，同时红灯亮
D．当温度达到95℃时，报警装置就会响铃，同时绿灯亮
23．如图，电源电压10V保持不变，，虚线框内所有电阻阻值均未知．闭合开关，电流表示数为2A，如果用一个10Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（ ）
A．1AB．2.5AC．3AD．4A
24．如图，将AB两端接入10V电源，电压表示数为3V，拆去AB两端电源，再将CD两端接入10V电源，电压表示数为7V，则的值为（ ）
A．1∶1B．7∶3C．49∶9D．100∶21
25．如图为探究电路变化的实验电路，其中为定值电阻，为滑动变阻器，为滑动变阻器的最大阻值，电源两极间电压不变．已，当滑动变阻器的划片P置于某一位置时，两端的电压分别为；当划片P置于另一位置时，两端的电压分别为．若，，，则（ ）
A．B．
C．D．
二、填空与作图题（30题每小题2分，其余每空2分，共24分）
26．2023年春天，“淄博烧烤”红遍全国．游客站在淄博八大局街口就能闻到“烧烤香味”，这是一种 现象．
27．小明在烧杯中加入盐水，将锌片和铜片部分浸入盐水中，组成一个盐水电池，他用电压表测量这个自制电池的电压，其现象如图所示．其中，盐水是 （选填“导体”或“绝缘体”），通过现象可判断：铜片与电压表之间的导线中，自由电子的运动方向是 （选填“铜片到电压表”或“电压表到铜片”）．
28．小明家4月底电能表读数如图所示，5月底电能表的读数为，若当地电价为0.5元/，则5月份他家应交电费 元；小明将某家用电器单独接在该电能表上正常工作6min，电能表转盘转了320转，则该家用电器功率为 W．
29．
（1）地铁进出口的闸机可用刷脸、刷卡和扫二维码中的任一方法让乘客通过，闸机识别相当于电路中的 （选填“电源”“开关”或“用电器”），这三种识别方式构成的电路元件是采取 联的连接方式；
（2）地铁站内的设计中均安装了烟雾报警器，一旦有烟雾，报警系统就会报警．简化原理如图，报警器有一个外部光线无法进入的烟室，其中装有激光发射器和带有光敏电阻的电路，电路中电源电压不变，为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如表格所示（其中E是表示光照强度的物理量，单位为cd）．当烟雾进入烟室后，激光被烟雾遮挡，使得射向光敏电阻的光照强度减小，当烟雾浓度大于或等于某一值，路中电流小于或等于300mA，烟雾报警器报警；
①某次测试中，当光照强度为5cd时，测试电压表示数为12V，此时通过光敏电阻R的电流为 A；若当光照强度降为1cd时，电压表示数为16V；则的阻值是 Ω；
②由于长时间工作，导致电源电压降低了1.5V，烟雾报警器在烟雾浓度较小时误报警；在不更换此电源的情况下，要使报警器在达原烟雾浓度值时正常报警，可以通过减小的阻值来实现，则更换后的阻值为 Ω．
30．
（1）根据图甲实物连接图，在图乙虚线框中画出电路图．
（2）如图丙，在括号内标出永磁体的“N”或“S”极和电源的“+”或“-”极．
三、实验探究题（31题（3）（4）（5）小题、32题（4）（5）小题每空2分，32题（1）小题1分，其余每空1分，共30分）
31．在探究“不同物质吸热能力”的实验中，实验装置如图甲、乙所示．
（1）实验中应取质量 （选填“相等”或“不相等”）的煤油、水两种液体，分别倒入相同的烧杯中，使用规格相同的酒精灯加热．实验中通过比较两种液体 来比较吸收热量的多少（选填“升高的温度”或“加热时间”）；
（2）实验数据如上表所示， 的吸热能力强．如果要在两种液体中选择一种液体作为液体温度计的测温物质，你认为 较为合理；
（3）从表格中数据可得，煤油的比热容为 ；
（4）若图丙中①是煤油加热时温度随时间变化的图线，如果将初温相同的煤油质量增加到原来的2倍，用相同的加热器加热，不考虑热损失，再绘制出一条温度随时间变化的图线，则为图中的第 条（填“①”“②”或“③”）；
（5）若图丙中①②③分别为三种质量相同的不同液体，用相同的加热器加热，不考虑热损失，绘制出温度随时间变化的图线，则这三种物质的比热容之比为 （整数比）．
32．小聪在测量未知阻值R的电阻实验中，设计了实验电路并进行了部分连接，如图甲所示．
（1）图甲电路，有一条导线连接错误，请在该导线上打“×”并画出正确连线 ；
（2）改正错误后进行实验，闭合开关S，发现电流表无示数，电压表的示数较大，则电路故障可能是 ；（选填“R短路”或“R断路”）
（3）纠正错误，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V，电流表示数如图乙所示是 A，则未知电阻 ；
（4）若实验中只有一个电压表和一个已知阻值为定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将实验步骤补充完整；
①闭合开关S、断开开关，用电压表测出待测电阻Rx两端的电压为；
② ，用电压表测出电源的电压U；
③请写出未知电阻阻值表达式： ．（用U、和表示）
（5）小聪继续用改正后的图甲实物图探究电流与电阻的关系，若所选滑动变阻器最大阻值为30Ω：
①在电路中接入阻值为5Ω的定值电阻，移动滑动变阻器的滑片，使得电压表示数为，记录电流表示数；
②保持滑动变阻器滑片位置不变，将5Ω的定值电阻换为10Ω的定值电阻后，闭合开关，此时应将滑动变阻器的滑片向 移动（选填“左”或“右”），直到电压表示数回到 V；
③更换定值电阻为15Ω重复实验；
④当小聪用20Ω的定值电阻进行实验时，他发现电压表示数始终不能调为，为完成四次探究，小聪设计了如下三个调整方案，你认为可行的是 ．
A．如果只调整，则应控制的范围为1.2V-3V
B．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值不小于35Ω
C．如果只更换电源，则更换的电源电压范围是1V-3.5V
33．巴中市某中学物理实验小组的同学进行电磁学实验．请你帮他们完善以下内容．
（1）如图甲，当闭合开关，磁场中金属棒ab在导轨上运动，这说明 ．若只将电源的两极对调，接通电源，金属棒ab向相反的方向运动，说明力的方向与 方向有关；
（2）如图乙，闭合开关，蹄形磁体不动，若使导体AB沿水平方向运动，则电流表指针将发生偏转，与此现象原理相同的是 （选填“动圈式话筒”或“动圈式扬声器”）；
（3）根据图丙的实验图，可探究“电磁铁的磁性强弱与 的关系”，电磁铁磁性强弱通过 来观察，用到的实验方法是 ．
四、综合解析题（16分，解答时应写出公式及必要的演算步骤）
34．某家庭需要将50kg、20℃的水加热到60℃作为生活用热水，他们利用煤气灶烧水，需燃烧0.8kg煤气．已知煤气的热值．求：
（1）50kg、20℃的水加热到60℃需吸收的热量；
（2）完全燃烧0.8kg煤气放出的热量；
（3）煤气灶烧水的效率．
35．如图所示，电源电压为4.5V，电压表量程为“0~3V”，滑动变阻器规格为“20Ω 1A”，小灯泡标有“2.5V 1.25W”（灯丝电阻不变）．电流表量程为“0~0.6A”，在保证电路元件安全的情况下，求：
（1）小灯泡灯丝的电阻值；
（2）滑动变阻器阻值变化的范围；
（3）该电路的最大功率．
答案
【解析】【解答】A.我们生活中一节干电池的电压是1.5V，故A正确
B.家用空调制冷时的功率2000w，根据电功率，电流约为10A，故B错误
C.我国家庭电路的电压是220V，故C错误
D.教室里一盏节能灯的电功率约为20W，故D错误
故选择A
【分析】根据所学物理量的知识能够熟记一些常见用电器的功率、电压、电流的值，我们常见的电压由家庭电路的电压、一节干电池、蓄电池，对人体安全电压等
【解析】【解答】人们能闻到梅花的香味，说明分子在不停地做无规则的运动，属扩散现象，与分子很小.分子间的作用力等没有关系，故只有选项C说法正确．
故选C．
【分析】运用分子的性质回答，分子很小，在不断运动，分子间有间隔．我们能闻到气味就证明了分子的不断运动．
【解析】【解答】A.改变物体内能的两种方式是做功和热传递，在改变物体的内能上是等效的，故A正确，不符合题意
B.分子间相互作用的引力和斥力是同时存在的，故B正确，不符合题意
C.电荷的定向移动可以形成电流，故C错误，符合题意
D.燃料的热值与燃料的质量没有关系，和燃料的种类有关，故D正确，不符合题意
故选择C
【分析】A.改变内能的方式由热传递和做功，一根铁丝变热，可以是加热或者是不断弯折
B.分子存在相互的引力和斥力，他们之间是相互的
C.电流是由电荷的定向移动形成的
D. 燃料的热值只和种类有关，和其他因素无关
【解析】【解答】A.任何物体在任何状态都有内能，故A错误
B.物体温度升高，可能是吸收了热量，故B错误
C.物体内能减少时，可能是对外做功，故C错误
D.液体沸腾时，物体吸收了热量，温度不变，故D正确
故选择D
【分析】A.内能物体基本属性，是由分子的动能和势能组成
B.改变物体内能做功和热传递是等效的，物体温度升高，内能一定增加，可能是做功，也可能是热传递的方式
C.改变物体内能做功和热传递是等效的，物体内能减少时，可能是做功，也可能是热传递的方式
D.物体在沸腾和晶体熔化的过程中吸热但温度不变
【解析】【解答】A.冷天搓手取暖，是做功改变物体内能，故A不符合题意
B.空气被压缩时内能增大是通过做功改变的内能，故B不符合题意
C.烧水时水温升高，是热传递改变的水的内能，故C符合题意
D.下滑时臀部发热，是做功改变内能属于摩擦生热，故D不符合题意
故选择C
【分析】知道做功和热传递改变内能的区别是热传递是内能的转移，从高温物体向低温物体转移，做功是能量的转换，是机械能和内能直接的转换
【解析】【解答】A.培育水稻秧苗时在傍晚往稻田里灌水，夜晚降温水的比热容大，放出相同的热量后温度变化的小，故A符合题意
B.用水来冷却汽车发动机，水比热容大吸热后温度升高慢，故B符合题意
C.炎热的夏天，往室内地面上洒水降温，是液体蒸发吸热的原因，故C不符合题意
D.冬天供暖时用水作循环液，是因为水的比热容大，降低相同的温度放出的热量多，故D不符合题意
故选择C
【分析】比热容是物质吸热能力不同的表现，比热容大吸热和放热能力强
【解析】【解答】解：
由图知，进气门和排气门都关闭，活塞向上运动，因此是压缩冲程．
故选B．
【分析】汽油机的四个冲程是吸气、压缩、做功和排气冲程：
吸气冲程进气门打开，排气门关闭，活塞向下运动；
压缩冲程两个气门都关闭，活塞向上运动；
做功冲程两个气门都关闭，活塞向下运动；
排气冲程排气门打开，进气门关闭，活塞向上运动．
【解析】【解答】A.摩擦的方法并没有创造电荷，而是使电荷转移，故A错误；
B.摩擦使物质的电子转移，而不是分子转移，故B错误；
C.两只气球与头发摩擦后带上同种电荷，因为相互排斥而跳舞，故C正确；
D.据C中描述，故D错误。
故选C。
【分析】（1）摩擦起电并不是创造了电荷，而是电荷转移的过程；得到电子的物体有多余的电子，带负电；失去电子的物体有多余的正电荷，所以带正电；
（2）验电器的工作原理：同种电荷相互排斥；
【解析】【解答】A.只有铁能够被磁体吸引，故A错误
B.根据磁场的方向，磁感线从磁体的N极出来，回到磁体的S极，故B错误
C.磁感线是描述磁场存在的虚拟的曲线，故C错误
D.磁体之间的相互作用是通过磁场发生的，故D正确
故选择D
【分析】A.磁铁具有吸引铁的性质
B.磁场的方向是从N到S
C.磁感线不是实线，是反映磁场分布情况的虚线
D.磁体周围存在磁场，磁体间的作用是通过磁场发生的
【解析】【解答】ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，ACD不符合题意；
B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，B符合题意.
故答案为：B。
【分析】用电器顺次连接的电路是串联电路。
【解析】【解答】解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；
由串联电路的电压特点可知，电压表V1示数大于电压表V2示数，而图中两个电压表指针偏转角度相同，则电压表V1量程是0～15V，电压表V2量程是0～3V；（2）电压表V1量程是0～15V，分度值是0.5V，电压表V1示数为U=9V；
电压表V2量程是0～3V，分度值是0.1V，电压表V2示数是1.8V，即电阻R2两端的电压U2=1.8V，
由串联电路特点知，电阻R1两端的电压U1=U﹣U2=9V﹣1.8V=7.2V．
故选B．
【分析】（1）分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程；（2）确定电压表量程、最小分度值，读出电压表的示数，由串联电路特点求出两电阻两端的电压．
【解析】【解答】两灯串联，因为串联电路中电流处处相等，总电压等于各部分电压之和，故A正确
故选择A
【分析】串联电路电压的特点是电压电压等于各部分电压之和，电流处处相等
【解析】【解答】A.根据设计要求，弹簧伸长闭合开关，红灯亮，A图符合题意
B.根据设计要求，弹簧伸长闭合开关，红灯亮，B图是弹簧伸长断开开关，红灯熄灭，故B不符合要求
C.根据设计要求，弹簧伸长闭合开关，红灯亮，C图是压缩弹簧后闭合开关，红灯亮，故C不符合题意
D.根据设计要求，弹簧伸长闭合开关，红灯亮，D图无论弹簧处于什么状态，电路都是断开的，故D不符合题意
故选择A
【分析】根据实际设计要求选择判断满足要求的电路图即可，知道电路的正常状态
【解析】【解答】解：闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光．
故选C．
【分析】根据电路图可知，闭合开关S1、S2，电路为L1的基本电路，L2被短路．
【解析】【解答】 A.由图象可得，当电压同为2.0V时，I甲=0.4A，I乙=0.2A；由R=可得，R甲=5Ω；R乙=10Ω，故A错误；
B.通过导体甲、乙的电流都与其电压成正比，这是正比例函数图象，故B说法正确；
C、甲导体两端电压是2V时，通过的电流是I=0.2A，故C错误；
D、将两导体并联接在电压为3V的电源时，根据并联电路电阻的特点和欧姆定律，电流中的电流I==0.9A，故D错误．
故选B．
【分析】 A.通过比较相同电压下的电流大小，比较电阻的大小关系运用欧姆定律求电阻值；
B.从图象可以得出的信息：
C.利用欧姆定律求电流的值或者通过图像直接读取
D.并联电路干路电流等于各支路电流之和．
【解析】【解答】当开关S闭合，甲、乙两表为电压表时，两电阻串联，两表读数之比为4∶1 ，根据串联电路分压原理，（R1+R2）：R2=4：1，R1：R2=3：1，当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，I甲=，I乙=+，I甲：I乙=3：4，故C正确
故选择C
【分析】利用串联电压比得出两个电阻之比，最后根据并联电路特点计算电流之比
【解析】【解答】A. 把导线对折合在一起，减小了长度，增加了横截面积，电阻减小，故A正确
B.电流的大小不影响电阻的阻值，故B错误
C.电压的大小不影响电阻的阻值，故C错误
D. 把导线拉长一些，增加了电阻的长度，缩小了导体横截面积，电阻变大，故D错误
故选择A
【分析】知道影响电阻大小的因素是和导体的材料、长度、横截面积有关，和电压电流无关。
【解析】【解答】A.导体大电阻可以通过导体两端电压和通过导体的电流的比值计算，导体的电阻和电压的大小无关，故A错误
B：导体大电阻可以通过导体两端电压和通过导体的电流的比值计算，导体的电阻和电流的大小无关，故B错误
C.电阻R与U和I没有关系，故C错误
D.电阻是导体本身的属性，R的值不是由U和I决定的，故D正确
故选择D
【分析】导体大电阻可以通过导体两端电压和通过导体的电流的比值计算，电阻是导体本身的属性只和材料长度横截面积有关
【解析】【解答】A. 电路是串联，当滑动变阻器的金属滑片上移时，滑动变阻器电阻增大，电路总电阻增加，根据欧姆定律，电流减小，油箱面降低，故A正确
B.电路是串联，当滑动变阻器的金属滑片上移时，滑动变阻器电阻增大，电路总电阻增加，根据欧姆定律，电流减小，油箱面降低，故B错误
C.电路是串联，当滑动变阻器的金属滑片上移时，滑动变阻器电阻增大，电路总电阻增加，根据欧姆定律，电流减小，油箱面降低，故C错误
D.电路是串联，当滑动变阻器的金属滑片上移时，滑动变阻器电阻增大，电路总电阻增加，根据欧姆定律，电流减小，油箱面降低，故D错误
故选择A
【分析】动态电路的分析思路是先确定滑动变阻器阻值大小的改变，电路总电阻和变阻器改变的方向一致，最后根据欧姆定律计算电流的变化
【解析】【解答】A. 电流通过导体产生的热量和电流大小、电阻大小和通电时间有关，甲实验中控制了电流和时间的变量，只研究和电阻的关系，乙实验控制的了电阻和通电时间，改变的是电流，故A正确
B.根据焦耳定律，在电流和通电时间相同的情况下电阻越大产生的热量越多，右侧电阻大于左侧电阻，故B错误
C.乙实验是研究导体产生的热量和电流大小的关系，因为左侧的电流大于右侧的电流，故C错误
D.乙实验通电一段时间后，右侧电流产生的热量较少，右侧U形管中液面的高度差比左侧的小，故D错误
故选择A
【分析】利用焦耳定律的公式，知道影响导体产生的热量和电流的平方，电阻大小和通电时间成正比例关系，液体吸热膨胀产生压强，使U型管两端产生液面差，液面差的大小反映液体吸收热量的多少，液面差越大，吸热越大
【解析】【解答】解：A、甲灯的额定功率是25W，但实际电压改变时，其实际功率也随之变化，不一定总是25W，故A说法不对．
B、由乙灯铭牌上的字样可知，当乙灯接入220V电路中正常工作，其额定功率为100W．根据 P= 可知，在电阻不变的情况下，功率与电压的平方成正比，当电压变为110V，即为额定电压的1/2，则实际功率就是额定功率的1/4，所以此时的实际功率为：P= = =25W，故B不对．
C、当两灯都正常发光时，它们的实际功率都等于各自的额定功率，分别为25W和100W，但由于不清楚各自的工作时间，故无法确定谁消耗的电能多．故C不对．
D、根据R= 可知，在电压一定时，电阻与功率成反比．两都正常工作时，电压都是220V，而甲的额定功率小，故甲的电阻较大，故D正确．
故选D．
【分析】（1）灯泡的铭牌上标有额定电压和额定功率．根据额定电压和额定功率求出正常工作时的电阻R= ．（2）判断灯泡的亮暗程度是根据实际功率．串联电路中一般利用P=I2R．并联电路中一般利用 P= ．（3）消耗的电能W=Pt．在不知道通电时间长短时，不能只根据功率大小来判断消耗的电能．
【解析】【解答】A.当温度低于95℃时，控制电路电磁铁没有电流，在弹簧拉力下和上触点接触，此时报警装置绿灯亮，故A错误
B.当温度低于95℃时，控制电路电磁铁没有电流，在弹簧拉力下和上触点接触，此时报警装置绿灯亮，故B错误
C.当温度达到95℃时，控制电路电磁铁有电流通过，此时开关接触下触点，报警装置就会响铃，同时红灯亮，故C正确
D.当温度达到95℃时，控制电路电磁铁有电流通过，此时开关接触下触点，报警装置就会响铃，同时红灯亮，故D错误
故选择C
【分析】自动装置是由控制电路和工作电路两个部分构成，自动控制就是通过电磁铁有无电流进行控制电路，综合电路分析完成解答
【解析】【解答】根据电路可知，R和虚线框内的电阻并联，虚线框内的电阻串联，电流表测干路电流，根据欧姆定律，IR=0.5A，虚线框内的电流是1.5A，当电阻为10Ω时，IR=1A，此时电流表示数是1+15=2.5A，故B正确
故选择B
【分析】并联电路的特点和利用欧姆定律进行解答
【解析】【解答】（1）根据电路图可以得出R1R2两个电阻串联，AB两端电压10V，电压表测量R2两端的电压，电压为3V，R1两端电压为10-3=7V，（2）在CD两端接入10V电源，R2R3两个电阻串联，此时电压表测R2两端电压，电压表示数为7V ，R3两端电压为3V，根据串联电路的特点可得：R1：R2=7：3，R2：R3=7：3，两式联立可得R1：R3=R2：R2=49：9，故C正确
故选择C
【分析】识别电路的串联是关键，利用串联电路电阻和电压比例关系解答
【解析】【解答】电路为串联电路，因为R1、R2为定值电阻，并且R1＞R2，而当滑动变阻器从某一位置移至另一位置时，通过R1、R2的电流相等，定值电阻两端的电压变化为△U1=|U1-U1'|=△IR1，△U2=|U2-U2'|=△IR2；即△U1＞△U2 ， 滑动变阻器两端电压的变化等于2（△U1+△U2） ，所以△U0＞ △U1＞△U2故 A正确，
故选择A
【分析】 先分析电路的连接方式，然后根据串联电路中电流的特点，以及定值电阻两端电压的变化△U=△IR进行比较△U1与△U2的大小；再根据串联电路中电压的特点，即滑动变阻器两端电压的变化量等于（U-U1-U1'）-（U-U2-U2'）等于2（△U1+△U2）
【解析】【解答】烧烤的香味是分子热运动的扩散现象
故答案为：第一空：扩散
【分析】分子是运动的，扩散是由于分子的运动彼此进入对方的现象
【解析】【解答】（1）盐水内部有大量可自由移动的带有正负电荷的离子，所以是导体
（2）电压表向右偏转，说明正电荷从铜片到电压表正接线柱，自由电子的方向和电流的方向相反，故是电压表到铜片
故答案为：第一空：导体；第二空：电压表到铜片
【分析】（1）知道常见酸碱盐都是导体
（2）电流的方向是正电荷定向移动的方向，和自由电子移动的方向相反
【解析】【解答】（1）电能表的用电量是月末电量减去月初电量即232.5-12.5=220kW·h，根据电价0.5元/kW·h ，电费为0.5元/kW·h×220kW·h=110元
（2）根据铭牌可知，1千瓦时表盘转动3200转，电能表转盘转了320转消耗电能是0.1千瓦时，根据电功率的公式P==1000瓦
故答案为：第一空：110；第二空：1000
【分析】（1）知道电能表读数的方法
（2）读懂电能表3200r/kW·h的含义，利用电功率的公式计算
【解析】【解答】（1）通过刷脸、刷卡和扫二维码中的任一方法打开闸机门，所以闸机识别相当于电路中的开关，识别通过后，闭合开关，闸机门打开
（2） 因为三种识别方式互不影响，所以他们之间是并联
故答案为：第一空：开关；并；第二空：0.6；10；5
【分析】（1）知道电路的基本构成和工作原理
（2）知道并联和串联的区别
【解析】【解答】（1）根据实物图和电路图的对应用电路图符合画出电路图
（2）已知磁场的方向是从N极出，S极入，用右手螺旋定则判断电流的方向
【分析】（1）利用画电路图对应的关系，根据电路图要求作图
（2）知道磁场的方向，知道磁感线是表示磁场分布的状态，熟记右手螺旋定则
【解析】【解答】（1）研究不同物质的比热容应该利用控制变量，所以选择质量相等的不同物质，因为加热设备相同，实验中通过加热时间来比较吸热的多少
（2）根力强据表格在吸热相同的情况下水的温度变化慢，所以水的吸热了能，用来做温度计的液体选择温度变化快的，比较节约时间，所以现在煤油
（3）相同质量的水喝煤油，吸收相同热量后，煤油升高的温度是水的2倍，已知水的比热容是4.2×103J/（kg℃），所以煤油的比热容是2.1×103J/（kg℃）
（4）增加2倍质量后，吸热相同的热量时候，温度升高的是原来的一半，所以是图像③
（5）根据图像取2min后①升高的温度16℃，②升高的温度24℃，③升高的温度8℃，根据Q=cm△t，
C1=，C2=，C3=，所以三种物质比热容之比为3：2：6
故答案为：（1）相等；加热时间（2）水；煤油（3）2.1×103（4） ③ （5）3：2：6
【分析】比热容表示物质吸热能力的物理量。只和物质的种类有关，知道用控制变量法进行实验探究
【解析】【解答】（1）滑动变阻器左端到电阻R的连接错误，R没有接入电路中
（2）闭合开关，电流表无示数，电压表的示数较大，说明电路是通路，电压表串联在电路中，就是和电压表并联的电阻R断路
（3）电流表读数是0.3A，根据欧姆定律R==8Ω
（4）只有一个电压表和一个已知阻值为定值电阻时，要通过串联电路电流相等，间接测出电流，闭合S和， R0短路， 电压表能测出电源电压，根据串联R0两端电压是U-U1，I0=，串联电流处处相等，所以Rx==
（5）探究电流与电阻的关系时，要保持电阻两端的电压不变，将5Ω的定值电阻换为10Ω的定值电阻后，电阻两端电压增加，为了保持电压不变，应该向左调节滑动变阻器，增加变阻器的阻值，直到电压表为1V 。用20Ω的定值电阻进行实验，滑动变阻器最大阻值为30Ω，电源电压3V，此时电路最小电流为0.6A，U0两端最小电压为1.2V，调整滑动变阻器最小值时，U0两端电压最大，电压为3V，如果更换变阻器，满足U0=1V时的滑动变阻器的值是40Ω，如果更换电源，当滑动变阻器最小值时电压为1V，当变阻器接入最大值是电源电压为2.5V，故A正确
【分析】（1）熟记伏安法的电路图
（2）电压表串联电路的现象就是电压表示数接近电源电压，电流表无示数
（3）利用伏安法测量电阻的实验原理和过程进行，
（4）知道实验中只有一个电表时要通过改变电路的连接形式间接测量另外的一个物理量的方法
（5）研究电流和电阻的关系时要控制电压保持不变，调节电压是通过改变变阻器的阻值实现的
【解析】【解答】（1）在磁场对通电导体有力的作用，如果改变电流的方向，磁场的方向会改变，所以力的方向会改变，即导体的电流
（2）此现象是电磁感应现象，动圈式话筒属于电磁感应
（3）丙图是探究电磁铁强弱和那些因素有关，因为电磁铁中电流总是相等，根据现象，左边的大头针少于右边，右边的匝数多于左边，所以与导线匝数的关系，当初她的强弱是通过吸引的大头针的多少来观察的，这种实验方法是转化法，把不易察觉的物理量用直观形象的表示方法
【分析】（1）磁场对电流的作用和电磁感应的区别就是电路中有无电源
（2）电磁感应现象的应用实例，如发动机，话筒等
（3）影响电磁铁强弱的是线圈的匝数和电流的大小，转换法的应用是把抽象的形象话
【解析】【分析】 （1）利用Q吸=cmΔt直接计算
（2）利用Q放=mq进行计算
（3）效率是有用的占总量的百分比，即吸收的热量占燃烧放出的总容量的比例
【解析】【分析】（1）小灯泡标有“2.5V 1.25W”（灯丝电阻不变）直接利用R=计算
（2）滑动变阻器阻值变化的范围是由电路中各元件的物理量的要求决定的，为了保证电路安全，小灯泡的的额定电流为0.5A，电路中的最大电流为0.5A，不超出电流表的量程，根据这个最大电流值确定电路中的最小电阻，电压表的量程为0-3V，故电压表的最大示数为3V时计算电路中变阻器的最大值
（3） 电路中最大功率就是在电源电压不变的情况下，最大电流的时候电功率最大，最大电流为0.5A光照强度E/cd
1
2
3
4
5
6
光敏电阻R/Ω
80
50
30
24
20
18
加热时间/min
0
1
2
3
4
水的温度/℃
30
34
38
42
46
煤油的温度/℃
10
18
26
34
42
