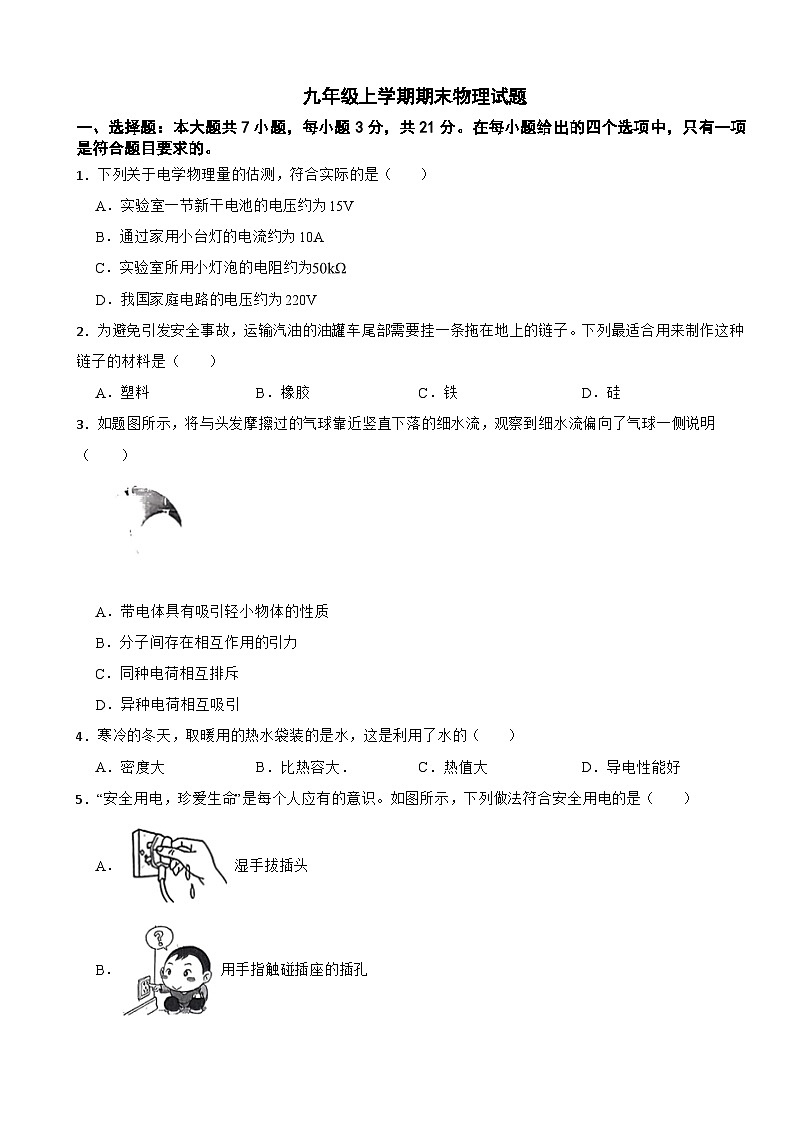

广东省2024年九年级上学期期末物理试题含答案

这是一份广东省2024年九年级上学期期末物理试题含答案，共17页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．下列关于电学物理量的估测，符合实际的是（ ）
A．实验室一节新干电池的电压约为15V
B．通过家用小台灯的电流约为10A
C．实验室所用小灯泡的电阻约为
D．我国家庭电路的电压约为220V
2．为避免引发安全事故，运输汽油的油罐车尾部需要挂一条拖在地上的链子。下列最适合用来制作这种链子的材料是（ ）
A．塑料B．橡胶C．铁D．硅
3．如题图所示，将与头发摩擦过的气球靠近竖直下落的细水流，观察到细水流偏向了气球一侧说明（ ）
A．带电体具有吸引轻小物体的性质
B．分子间存在相互作用的引力
C．同种电荷相互排斥
D．异种电荷相互吸引
4．寒冷的冬天，取暖用的热水袋装的是水，这是利用了水的（ ）
A．密度大B．比热容大．C．热值大D．导电性能好

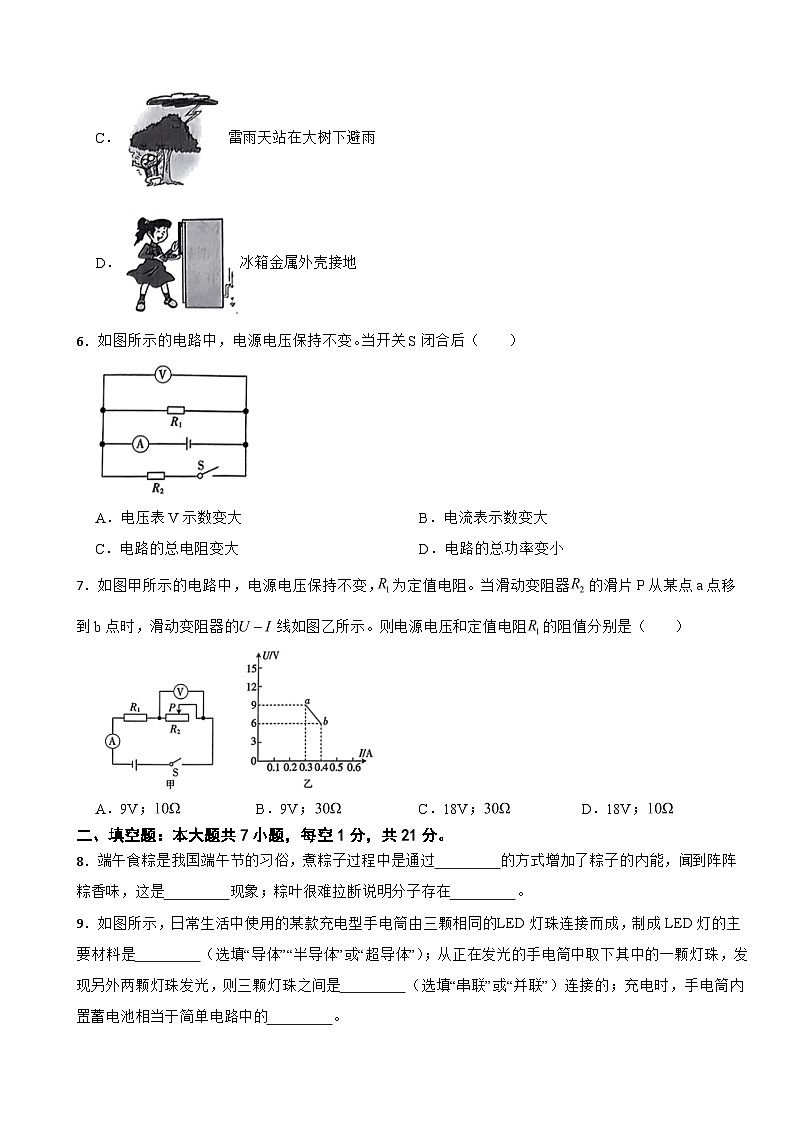

5．“安全用电，珍爱生命”是每个人应有的意识。如图所示，下列做法符合安全用电的是（ ）
A．湿手拔插头
B．用手指触碰插座的插孔
C．雷雨天站在大树下避雨
D．冰箱金属外壳接地
6．如图所示的电路中，电源电压保持不变。当开关S闭合后（ ）
A．电压表V示数变大B．电流表示数变大
C．电路的总电阻变大D．电路的总功率变小
7．如图甲所示的电路中，电源电压保持不变，为定值电阻。当滑动变阻器的滑片P从某点a点移到b点时，滑动变阻器的线如图乙所示。则电源电压和定值电阻的阻值分别是（ ）
A．9V；B．9V；C．18V；D．18V；
二、填空题：本大题共7小题，每空1分，共21分。
8．端午食粽是我国端午节的习俗，煮粽子过程中是通过 的方式增加了粽子的内能，闻到阵阵粽香味，这是 现象；粽叶很难拉断说明分子存在 。
9．如图所示，日常生活中使用的某款充电型手电筒由三颗相同的LED灯珠连接而成，制成LED灯的主要材料是 （选填“导体”“半导体”或“超导体”）；从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是 （选填“串联”或“并联”）连接的；充电时，手电筒内置蓄电池相当于简单电路中的 。
10．如图是四冲程汽油机的 冲程，汽缸内气体的内能 （选填“增大”“减小”或“不变”）；汽油机工作时，在能量转化过程中能量的总量 。
11．如图是自动测定油量装置的示意图，O为杠杆支点，为定值电阻，是滑动变阻器。闭合开关S，当油箱中的汽油减少时，电压表的示数 ；电压表的示数与测量表的示数之比 ；汽油的热值 。（均选填“变大”“变小”或“不变”）
12．我国航天技术处于世界领先水平。运载火箭采用液态氢作为燃料，可以保护环境，还因为液态氢具有较大的 ；火箭发射过程，将燃料燃烧放出的内能转化为 能；随着科学技术的发展，运载火箭的热机效率 （选填“可能”或“不可能”）达到。
13．如图所示，多芯线是高压输电常用的导线，多芯线中各根细导线之间通过并联从而 导线横截面积来 导线的电阻，（前两空均选填“增大”或“减小”）根据 定律可知，减小电流通过导线产生的热量来减少电能的损耗。
14．如图是一个小灯泡L和一个定值电阻R的图像，由图像可知，当小灯泡L两端的电压变小时，其电阻 （选填“变大”“变小”或“不变”），定值电阻R的阻值为 ；当把小灯泡L和定值电阻R并联接在2V的电源两端时，电路的总电流为 A。
三、作图题：共7分。
15．
（1）如图1所示，请在遵守安全用电原则的前提下，用笔画线代替导线将开关和灯正确接入家庭电路中。
（2）如图2所示，请在圆圈内标出电流表或电压表的符号，当开关S闭合后，两灯均发光。
（3）“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电跉不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图3所示的电路元件。
四、实验题：本大题共3小题，第16小题6分，第17、18小题各7分，共20分。
16．
（1）如图1甲所示，电流表的读数为 A；如图1乙所示，电压表的读数为 V。
（2）如图2所示，用试电笔辨别火线、零线时，正确的使用方式是 （选填“甲”或“乙”）。电工师傅正确测试火线时，氖管发光，此时 （选填“有”或“没有”）电流通过电工师傅的身体。
（3）图3是小明家的电能表，电能表是测量 的仪表；图中记录了他家月初、月末的电能表的示数，若电费标准为0.6元/（kW·h），他家这个月应交电费 元。
17．探究“电流通过导体产生热量的多少跟电阻大小是否有关”的实验装置如图所示，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝和。
（1）实验中通过观察温度计示数变化的大小来比较电流通过导体产生热量的多少；下列实验运用了该实验研究方法的是____（选填序号）。
A．探究电流与电压、电阻的关系B．探究影响导体电阻大小的因素
（2）实验装置将电阻丝和串联的目的是可以控制通电时间相同和 相同。
（3）为了探究“电流通过导体产生热量的多少跟电流大小是否有关”，可通过改变 实现，观察 （选填“左瓶”“右瓶”或“任一瓶”）的现象来进行比较。
（4）爱思考的小东还想利用该装置来探究“比较水和煤油的吸热能力”，在两个烧瓶内分别装入质量和初温相同的水和煤油，并在两瓶中放入阻值 （选填“相同”或“不同”）的电阻丝。然后闭合开关，每隔2min观察一次水和煤油的温度，将实验数据记录在表中。分析表中数据可知， 的吸热能力更强。根据实验结论，冬天，如果你想自制电暖气，为了使电暖气温度快速升高，应选 作为供暖物质，其效果更佳。（后两空均选填“水”或“煤油”）
18．在探究“通过导体的电流与电压的关系”实验中，小东连接了如图甲所示的电路。
（1）连接电路的过程中，开关应处于 状态。
（2）小东检查电路时发现连接有问题，思考后只需改动一根导线，请在接错的导线上画“×”，并用笔画线代替导线将电路连接正确 （导线不允许交叉）。
（3）正确连接电路后，闭合开关，移动滑片，发现电压表和电流表示数均为0，你认为原因可能是 （写一条原因即可）。
（4）问题解决后，继续实验，根据实验数据绘制了如图乙所示的图像。由图像可得出结论：电阻一定时，通过导体的电流与导体两端的电压成 。
（5）完成上述实验后，小东利用电流表和一个定值电阻，测量待测电阻的阻值。设计了如图丙所示的电路图，请将下列实验步骤补充完整：
①闭合开关、，记录电流表的示数；
② ，记录电流表的示数；
③待测电阻阻值的表达式： （用、和表示）。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
19．如图是我国自主研发的大型运输机运-20，可在复杂气象条件下，执行各种物资和人员的长距离航空运输任务。若该运输机在高空中飞行时受到的水平推力恒为，某次沿水平方向匀速航行了1000km的过程中，燃烧航空煤油8t。（航空煤油的热值为）求：
（1）8t航空煤油完全燃烧放出的热量；
（2）运-20飞机发动机做的有用功；
（3）运-20飞机发动机的热机效率。
20．如图甲是一款小型电火锅，通过挡位开关实现高、中、低三挡控温功能，图乙是简化电路图，、、均为加热电阻（阻值保持不变），且的阻值为，电火锅的部分参数如下表所示。某次使用时，电火锅用高温挡正常工作10min将1kg水从20℃加热到100℃。求：
（1）高温挡正常工作10min消耗的电能；
（2）水吸收的热量；
（3）低温挡工作时的额定功率。
六、综合能力题：本大题共3小题，第21小题5分，第22小题7分，第23小题6分，共18分。
21．实验小组在“测量小灯泡的额定功率”实验中，准备了以下器材：电压恒为6V的学生电源、小灯泡（额定电压为2.5V，正常发光时的电阻约为）、电流表、电压表、滑动变阻器（“”，“”）开关、若干导线。如图甲是同学们连接的实物电路。
（1）同学们连接好电路闭合开关，发现小灯泡没有发光，但电流表、电压表有较小示数，接下来应进行的操作是____（填选项）。
A．检查开关是否闭合
B．检查小灯泡是否断路
C．移动滑动变阻器滑片
（2）正确进行操作时，小灯泡正常工作时电流表示数为0.24A，则小灯泡的额定功率为 W。
（3）为了完成本次实验，小组同学应选择的滑动变阻器为 （选填“”或“”）。
（4）完成上述实验后，同学们交流后又设计了一种测量小灯泡正常发光时的电阻的方案，设计的电路如图乙所示，是阻值已知的定值电阻，请将实验步骤补充完整。
①连接好电路，闭合开关、S，将开关拨到触点A，移动滑片，使电压表的示数为小灯泡的额定电压。
②保持滑片的位置不动，再将开关拨到另一触点，读出电压表的示数。
③小灯泡正常发光时的电阻的表达式： （用、、表示）。
22．2023年10月26日，神舟十七号载人飞船发射成功。小明通过查阅资料了解到，飞船在发射前，科技人员要检验飞船舱体的气密性。他设计了如图甲所示的模拟检测电路，电源电压保持不变，为的定值电阻，R为压力传感器，其阻值随环境气压的变化规律如图乙所示。将R置于舱体中，舱体置于真空室中，舱体不漏气时，电压表示数为10V，舲体内气压为。
（1）随着舱体气压的变大，压力传感器R的阻值 ，电压表的示数 。（均选填“变大”“变小”或“不变”）。
（2）当舱体不漏气时，压力传感器R的阻值为 ；通过定值电阻的电流为 A；通电100s定值电阻的产生的热量是 J。
（3）若电压表示数为8V，此时舱内的气压值为 Pa；此时整个电路消耗的电功率为 W。
23．阅读短文，回答问题。
压敏电阻
压敏电阻是用半导体材料制成的电阻，其阻值随压力的变化而变化。阻值随压力增大而变小的，称为负压力系数压敏电阻；阻值随压力增大而变大的，称为正压力系数压敏电阻。
小明同学利用压敏电阻设计了一套测量体重的装置，其工作原理如图甲所示，电源电压恒为12V，定值电阻的阻值为。装置中用到的压敏电阻R的阻值随所受压力F变化的关系如图乙所示。
（1）压敏电阻R是 （选填“正”或“负”）压力系数电阻；当压敏电阻所受的压力为零时，压敏电阻的阻值为 ；当压敏电阻所受的压力变大时，电流表的示数将 （选填“变大”“变小”或“不变”）。
（2）当体重为500N的人站在该装置压敏电阻上时，电流表的示数为 A，此时定值电阻消耗的电功率为 W。
（3）若电源使用一段时间后电压下降，如果对装置不做任何调整，利用电流表测量出的压力值将 （选填“偏大”“偏小”或“不变”）。
答案
【解析】【解答】A.新的干电池的电压约为1.5V，故A不符合题意；
B.小台灯的电功率约为40W，根据电功率的计算公式可知通过小台灯电流约为，故B不符合题意；
C.实验室所用的小灯泡的电阻约为5Ω，故C不符合题意；
D.我国家庭电路的电压约为220V，故D符合题意。
故选D。
【分析】一节干电池的电压约为1.5V，一节铅蓄电池的电压约为2V，家庭电路的电压为220V，工业用电的电压为380V；可利用电功率的计算公式求解小台灯的电流的大致取值。
【解析】【解答】ABD.塑料橡胶硅等物体都属于绝缘体，绝缘体不容易导电，故ABD不符合题意；
C.铁属于导体，容易导电，故C符合题意。
故选C。
【分析】分析题可知本题中制作链子的目的是导电，绝缘体的内部没有大量的能够自由移动的电荷，因此不容易导电，在导体的内部存在大量的能够自由移动的电荷，容易导电。
【解析】【解答】分析题意可知用头发摩擦过的气球带负电荷，下落的细水流呈电中性，观察到细水流偏向气球一侧，说明带电体具有吸引轻小物体的性质，故A符合题意，BCD不符合题意。
故选A。
【分析】用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电，电荷之间的相互作用为：同种电荷相互排斥、异种电荷相互吸引，带电体具有吸引轻小物体的性质，本题中气球带负电而水流呈电中性，并没有提及同种电荷或异种电荷，水流偏向气球一侧只能说明带电体具有吸引轻小物体的性质。
【解析】【解答】分析题意可知，寒冷的冬天取暖用热水袋是，因为水的放热能力较强，即水的比热容大，故B符合题意。
故选B。
【分析】密度反映单位体积内的某种物质所含质量的多少；比热容反映物质的吸热或放热的能力；热值为单位体积或单位质量的某种燃料完全燃烧释放的热量；物质的导电性的好坏与内部是否有大量的自由移动的电荷有关。
【解析】【解答】ABC.分析题意可，知用湿手拔插头、用手指碰触插座的插孔、雷雨天站在大树下避雨都可能导致触电事故，不符合安全用电的原则，故ABC不符合题意；
D.冰箱金属外壳接地，可以防止大功率用电器的外壳漏电导致人体的触电事故，故D符合题意。
故选D。
【分析】本题利用安全用电的原则即可求解，安全用电四不原则：不接触低压带电体、不靠近高压带电体、不弄湿用电器、不破坏绝缘层；用湿手拔插头，由于水是导体可能导致触电事故；用手指碰触插座的插孔手指可能直接接触到火线可能导致触电事故；雷雨天站在大树下避雨靠近高压带电梯可能导致触电事故。
【解析】【解答】A.分析题可知，电压表测量电源电压，因此无论是否闭合开关，电压表的示数不变，故A错误；
B.当开关S断开时，电流表测量电阻R1的电流，当开关S闭合时，电流表测量R1与R2的总电流，可知电流表的示数变大，故B正确；
C.根据并联电路等效电阻的计算公式可知电路的总电阻变小，故C错误；
D.电路中的等效电阻变小，根据电功率的计算公式可知电路的总功率变大，故D错误；
故选B。
【分析】A.电压表测量的是电源电压，闭合开关之后电阻R1与电阻R2并联，在并联电路中个支路两端电压相等且等于电源电压；
BC.并联电路的等效电阻计算公式为，可知在并联电路中并联的电阻越多，其等效电阻越小，并联相当于增大了导体的横截面积；
D.由于闭合开关车电阻R1与电阻R2并联，等效电阻小于任意一个电阻，根据电功率的计算公式可知电路的总功率变大。
【解析】【解答】分析图甲可知定值电阻R1与滑动变阻器R2串联，在串联电路中各用电器两端的电压之和等于电源电压，在该电路中电压表测量滑动变阻器R2两端的电压，电源电压始终保持不变，结合图乙可得，可得U=18V，R1=30Ω，故C符合题意。
故选C。
【分析】串联电路中各种电器两端的电压之和等于电源电压，根据题意分析可知该电路中电源电压保持不变，结合图乙中的a、b两点的数据，利用欧姆定律建立表达式即可求解电源电压以及电阻R1的阻值。
【解析】【解答】煮粽子的过程中是用热传递的方式增加粽子的内能，闻到粽子的香味属于扩散现象，分子之间存在引力和斥力，而粽叶很难拉断说明分子之间存在引力，故答案为：热传递；扩散；引力。
【分析】改变物体内容的方式有做功和热传递，本题中是利用热传递的方式增加粽子的内能；扩散现象是分子运动的宏观表现，扩散现象为两种物质自发进入彼此的现象；分子之间同时存在引力和斥力，当分子之间的间距过小时表现为斥力，分子之间的距离较大时表现为引力，分子之间的距离过大时既不表现为斥力也不表现为引力。
【解析】【解答】（1）制作LED灯的主要材料为半导体；
（2）根据题干中的描述在正在发光的手电筒中取下一颗灯泡，发现另外两颗灯泡仍然发光，说明各灯泡之间互不影响，可知这三个灯泡之间为并联；
（3）充电时手电筒内置的蓄电池将电能转化为化学能储存，相当于简单电路中的用电器。
【分析】（1） LED灯的主要材料为半导体，半导体在芯片领域应用广泛；
（2）在串联电路中各用电器相互影响，在并联电路中各支路互不影响，根据题干中的描述，取下一颗灯珠另外两颗灯珠发光，可判断各支路互不影响，三颗灯珠之间为并联；
（3）在判断电路元件是属于用电器还是电源时，需要判断该电路元件是消耗电路中的电能转化为其他形式的能量还是为电路提供电能，电路元件消耗电能时，该电路元件为用电器，电路元件为电路提供电能时，该电路元件为电源。
【解析】【解答】（1）根据图像可知该汽油机的活塞向上运动，进气门与排气门都关闭，可判断该冲程为汽油机的压缩冲程；
（2）在汽油机的压缩冲程中，活塞的机械能转化为汽油和空气混合物的内能，气缸内的气体和内能增大；
（3）在该冲程中，机械能转化为内能，能量的总量不变。
【分析】在汽油机的吸气冲程中，进气门打开排气门关闭、活塞向下运动；在汽油机的压缩冲程中，进气门与排气门都关闭，活塞向上运动，该冲程中活塞的机械能转化为混合气体的内能；在汽油机的做功冲程中，进气门与排气门都关闭、活塞向下运动，燃料燃烧产生的内能转化为活塞的机械能；在汽油机的排气冲程中，进气门关闭排气门打开、活塞向上运动；能量转换或转移的过程中能量的总量保持不变，熟记汽油机的四个冲程及能量转换本题即可求解。
【解析】【解答】（1）分析题意可知，当油箱中的汽油减少时，滑动变阻器的滑片向上移动，此时滑动变阻器的阻值增大，根据串联电路的分压关系可知，R0两端的电压减小，电压表的示数变小；
（2）分析题意可知，电压表与电流表的示数比值表示定值电阻R0的电阻，可知其比值不变；
（3）燃料的热值与燃料的质量无关，因此在汽油减少的过程中汽油的热值不变。
【分析】分析该电路图可知，当油箱中的汽油减少时，滑动变阻器的滑片向上移动，滑动变阻器的阻值增大，此时电路中的电流减小，根据欧姆定律可知电压表与电流表的比值始终表示定值电阻R0的电阻，而燃料的热值表示单位体积或单位质量的某种燃料完全燃烧释放的热量，燃料的热值与质量无关。
【解析】【解答】液态氢具有较大的热值，燃料燃烧的过程中将内能转化为火箭的机械能，由于燃料的不完全燃烧或摩擦损耗等因素，火箭的热机效率不可能达到100%，故答案为：热值；机械；不可能。
【分析】燃料的热值为单位质量或单位体积的某种燃料完全燃烧所释放的热量；燃料在燃烧的过程中将内能转化为火箭的机械能驱动火箭运动；燃料的燃烧过程中，由于不完全燃烧摩擦等因素，热机的机械效率不可能达到100%。
【解析】【解答】（1）（2）将多根细的导线通过并联，可以增大导线的横截面积，从而减小导线的电阻；（3）根据焦耳定律Q=I2Rt可知，电流通过长导线产生的热量与电流的大小、导体的电阻以及通电的时间有关，通过减小导体的电阻，从而减小导线产生热量带来的电能的损耗。
【分析】导体的材料、长度、横截面积、温度影响导体的电阻大小，并联相当于增大了导体的横截面积从而减小了导体的电阻，根据焦耳定律分析可知，减小导体的电阻能够减小电流通过导体产生的热量。
【解析】【解答】（1）根据图像可知当小灯泡L两端的电压变小时，图像的斜率增大，在I-U图像中图像的斜率表示电阻的导数，可知电阻减小；
（2）定值电阻的阻值为；
（3）在并联电路中各支路两端的电压相等且等于电源电压，根据图像可知小灯泡L与电池电阻R两端的电压为2V时，通过小灯泡的电流为0.A，安通过定值电阻的电流为0.2A，在并联电路中干路电流等于各支路电流之和，可知电路中的总电流为0.8A。
【分析】（1）根据欧姆定律可知，在I-U图像中图像的斜率表示电阻的导数；
（2）根据图像结合欧姆定律即可求解定值电阻的阻值；
（3）在并联电路中，各支路两端的电压相等且等于电源电压，干路电流等于各支路电流之和，根据图像找到小灯泡与定值电阻两端电压都为2V的电流即可求解。
【解析】【解答】（1）在家庭电路中开关接在火线和用电器之间，灯泡的螺纹部分应该连接零线；
（2）分析题意可知闭合开关S两灯均发光，两灯可能为串联电路，也可能两灯并联时，开关位于干路上，将两表为电压表或电流表的情况分别带入即可求解；
（3）分析题意可知闭合开关，此时电铃短路，灯泡起到保护电路的作用，所以灯亮电铃不响，当导线AB被扯断时，电铃与灯泡串联，灯亮且电铃发声。
【分析】（1）家庭电路中开关接在火线和用电器之间，灯泡的螺纹部分应该连接零线，因此可判断开关一端接火线另外一段接在灯泡的上方接线柱上；
（2）根据题意可知，开关可以控制两盏灯，开关可能处于串联电路中，也可能处于并联电路的干路上，本题中只需要在圆圈内标出电流表或电压表，存在的情况较少可利用排除法求解；
（3）根据题干中的描述，设计电路的过程，需要利用导线将电铃短路，保证电力在正常情况下不发声。
【解析】【解答】（1）根据图甲和图乙可知，电流表的量程为0-3A，电流表的读数为0.12A，电压表的量程为0-15V，电压表的读数为6.5V；
（2）使用试电笔时，手不能接触到金属笔尖部分，因此可判断正确的使用方式为甲；电工师傅测量火线时来管发光此时有微弱的电流通过电工师傅的身体；
（3）电能表是测量电功的仪器，根据图3可知，小明家月初电能表示数为12519.6kW·h，月末电能表示数为12614.6kW·h，总共用了95kW·h的电能，根据题意可知大家这个月交的电费为。
【分析】（1）在对电压表和电流表进行读数时，需要观察电压表和电流表的量程再进行读数；
（2）使用试电笔时，手需要接触到金属笔尾部分，不能接触到金属笔尖部分；火线和大地之间的电压为220伏，用试电笔测试火线时，此时电流通过试电笔经过人体，形成完整的回路从而氖管发光，在人体的内部有微弱的电流存在；
（3）用电能表测量电工时电能表的最后一位为小数，月末的电能表示数与月初的电能表示数之差即为本月消耗电能的多少。
【解析】【解答】（1）实验中通过观察温度计的示数变化的大小来比较电流通过导体产生热量的多少，用到了转换法，在探究导体电阻大小的因素时，通过观察电流表的示数以及灯泡的亮暗情况来判断电阻的大小，也用到了转换法，故选B；
（2）根据图像可知在该实验中应用串联电路控制通过电阻R1和电阻R2的电流相等，故答案为：电流；
（3）探究电流通过导体产生热量多少跟电流大小是否有关系时，可利用滑动变阻器来改变通过导体的电流，在电路中的电流改变时观察任意一瓶的现象都可以探究电流通过导体产生热量跟电流大小的关系，故答案为：滑片位置；任一瓶。
【分析】（1）本实验中通过观察温度计的示数变化的大小来比较电流通过导体产生热量有多少，用到了转换法，在探究导体电阻大小因素时，通过观察电流表的示数及灯泡的亮暗判断电阻的大小，也用到了转换法，而在探究电流与电压、电阻的关系时用到了控制变量法；
（2）分析题意可知本实验中利用串联电路电流处处相等，可控制电阻R1和电阻R2的电流相等；
（3）在探究电流通过导体产生的热量多少跟电流大小是否有关时，需要改变导体内部的电流，控制导体的电阻保持一致，通过改变滑动变阻器的阻值大小实现改变电路中电流的目的，观察任一瓶的现象即可。
【解析】【解答】（1）连接电路时开关应处于断开状态；
（2）电流表与被测量的位置串联，分析电路图可知该电路会造成电源短路；
（3）根据电路图可知，电压表测量定值电阻两端的电压，电流表测量电路中的电流，电流表无示数，说明与电流表串联的部分发生了断路，电压表无示数，说明与电压表并联部分发生短路或与电压表串联部分发生断路，结合上述分析可知滑动变阻器断路；
（4）根据图乙可知当电阻一定时通过导体的电流与导体两端的电压成正比；
（5）闭合开关S1和S2时，待测电阻Rx短路，电流表测量定值电阻R0的电流I1，此时可知电源电压为U=I1R0，闭合开关S1断开开关S2时，待测电阻Rx和定值电阻R0串联，此时电路中的电流为I2，此时定值电阻R0两端的电压为U1=I2R0，待测电阻两端的电压为，根据欧姆定律可知待测电阻的表达式为。
【分析】（1）连接电路时开关应处于断开状态，防止损坏电表或电路中电流过大造成用电器损坏；
（2）使用电流表时，电流表与被测量位置串联，按照“正进负出”的原则连接电流表，根据图像可判断电流表的负接线柱连接两根导线；
（3）在判断电路的故障时，若电流表无示数，说明与电流和串联的部分发生了断路，若电压表无示数，说明与电压表串联的部分发生断路或与电压表并联的部分发生了短路；
（4）根据欧姆定律结合图像可知，导体的电阻一定时，通过导体的电流与导体两端的电压成正比，当导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（5）本实验中由于没有电压表，因此无法直接测量待测电阻两端的电压，闭合开关S1和S2时电流表测量定值电阻R0的电流I1，此时可根据欧姆定律计算电源电压，闭合开关S1断开开关S2时，待测电阻Rx和定值电阻R0串联，此时电路中的电流为I2，此时可测量定值电阻R0两端的电压为，根据串联电路的电压关系可求得待测电阻两端的电压，结合欧姆定律可求解待测电阻的阻值。
【解析】【分析】（1）分析题意已知煤油的热值和质量，根据热值的计算公式Q=mq即可求解；
（2）该运输机在高空飞行的过程中受到水平推力的作用，水平推力所做的功即为有用功，根据做功的公式W=FS即可求解；
（3）热机的效率为有用功占总功之比，在第一问中燃料完全燃烧释放的热量即为总功，在第二问中已经求解有用功，根据效率的计算公式即可求解。
【解析】【分析】（1）已知高温档的功率为1100W，高温档正常工作10min消耗的电能，根据电功的计算公式W=Pt即可求解；
（2）已知水的质量、水的初温、末温以及水的比热容，根据公式即可求解水吸收的热量；
（3）根据图像可知电火锅在高温档工作时只有电阻R3工作，根据电功率的计算公式可求解电阻R3的阻值，电火锅在低温档工作时，电阻R1与R3串联，根据电功率的计算公式可求解低温档的功率。
【解析】【解答】（1）电流表、电压表有较小的示数，说明电路连接无误，接下来应该移动滑动变阻器的滑片，使小灯泡的实际电压与额定电压相等；
（2）小灯泡的额定电压为为2.5V，可知小灯泡的额定功率为；
（3）可以题意可知电源电压为6V，小灯泡的额定电压为2.5V，根据串联电路的分压关系可知，滑动变阻器的阻值需要达到14Ω，才能使小灯泡两端的电压达到2.5V，因此应该选择滑动变阻器R2；
（4）根据题意可知开关拨到A点时，电压表测量小灯泡的额定电压U1，开关拨到B点时，电压表测量定值电阻和小灯泡的总电压U2，可知电路中的电流为，可得小灯泡的电阻为。
【分析】（1）电流表、电压表有较小的示数，说明电路连接无误，小灯泡不发光是由于小灯泡的实际功率较小，接下来应该调节滑动变阻器；
（2）根据电功率的计算公式P=UI即可求解；
（3）小灯泡与滑动变阻器串联，根据串联电路的分压关系可知，滑动变阻器的阻值达到14Ω时，才能使小灯泡两端的电压为2.5V；
（4）开关拨到A点时，电压表测量小灯泡的额定电压U1，开关拨到B点时，电压表测量定值电阻和小灯泡的总电压U2，根据欧姆定律可求解电路中的电流以及小灯泡的电阻。
【解析】【解答】（1）根据图乙可知舱体的气压变大，压力传感器R的阻值变小，分析图甲可知R与R0串联，电压表测量R0两端的电压，当压力传感器R的阻值变小，此时R0两端的电压变大，电压表的示数变大，故答案为：变小；变大；
（2）根据图乙可知，当舱体不漏气时，压力传感器R的阻值为10Ω，通过电池电阻R0的电流为，通电100s定值电阻R0产生的热量为，故答案为：10；0.2；200；
（3）舱体不漏气时，电压表的示数为10V，R0的电阻为10Ω，根据串联电路的分压关系可知电源电压为12V，当电压表为8V时，压力传感器R两端的电压为4V，根据串联电路的分压关系可知，此时压力传感器的电阻为25Ω，此时舱内气压值为6×104Pa，电路中消耗的电功率为，故答案为：6×104：1.92。
【分析】（1）根据图乙可知舱体的气压变大，压力传感器R的阻值变小，在串联电路中各用电器两端的电压之和等于电源电压，在串联电路中，电阻越大电阻两端的电压越大；
（2）舱内不漏气时，气压为标准大气压，结合图乙可知压力传感器的阻值，题干中已知定值电阻R0两端的电压，根据欧姆定律可求解通过定制电阻R0的电流，根据焦耳定律可求解定值电阻R0产生的热量；
（3）根据窗帘电脑的电压关系可求解电源电压，当电压表为8V时，压力传感器R两端的电压为4V，根据串联电路的分压关系可知此时压力传感器的电阻为25Ω，结合图乙可知此时舱内气压值为6×104Pa，根据电功率的计算公式可求解整个电路消耗的电功率。
【解析】【解答】（1）根据图乙可知，压敏电阻R是负压力系数电阻，当压敏电阻所受压力为零时，压敏电阻的阻值为70Ω，当压敏电阻所受的压力变大时，压敏电阻的阻值减小，电流表的示数变大，故答案为：负；70；变大；
（2）根据图乙可知，当体重为500N的人站在该装置压敏电阻上时，压敏电阻的阻值为20Ω，电流表的示数为，此时定值电阻R0消耗的电功率为；
（3）分析该装置的原理为：压敏电阻所受的压力越大时，压敏电阻的阻值越小，此时电路中的电流越大，若电源使用移动时间之后电压下降，根据欧姆定律可知电流表的示数偏小，故答案为：偏小。
【分析】（1）根据图乙可知，压敏电阻R是负压力系数电阻，结合图纸可知压敏电阻与压力的变化关系，结合欧姆定律可求解电路中的电流变化；
（2）结合图乙可知压敏电阻此时的阻值，根据欧姆定律以及电功率的计算公式即可求解；
（3）压敏电阻所受的压力越大时，压敏电阻的阻值越小，此时电路中的电流越大，在该装置中通过电流表的示数大小反映压敏电阻所受的压力大小，当电源电压下降时根据欧姆定律可知此时电流表的示数偏小。加热时间/min
0
2
4
6
8
10
温度/℃
水
15
20
25
30
35
40
煤油
15
25
35
45
55
65
额定电压
220V

低温挡额定功率

中温挡额定功率
440W
高温挡额定功率
1100W
