甘肃省武威市凉州区2024年九年级上学期期末物理试卷含答案

这是一份甘肃省武威市凉州区2024年九年级上学期期末物理试卷含答案，共16页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

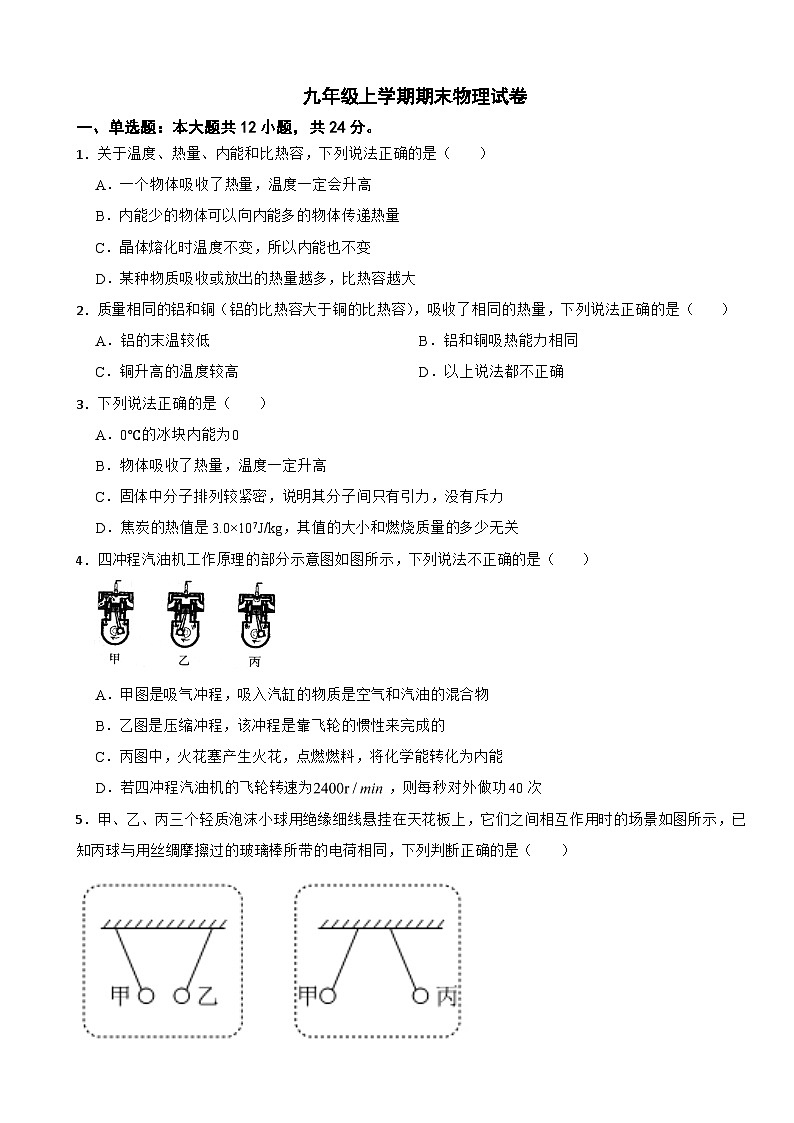

1．关于温度、热量、内能和比热容，下列说法正确的是（ ）
A．一个物体吸收了热量，温度一定会升高
B．内能少的物体可以向内能多的物体传递热量
C．晶体熔化时温度不变，所以内能也不变
D．某种物质吸收或放出的热量越多，比热容越大
2．质量相同的铝和铜（铝的比热容大于铜的比热容），吸收了相同的热量，下列说法正确的是（ ）
A．铝的末温较低B．铝和铜吸热能力相同
C．铜升高的温度较高D．以上说法都不正确
3．下列说法正确的是（ ）
A．0℃的冰块内能为0
B．物体吸收了热量，温度一定升高
C．固体中分子排列较紧密，说明其分子间只有引力，没有斥力
D．焦炭的热值是3.0×107J/kg，其值的大小和燃烧质量的多少无关
4．四冲程汽油机工作原理的部分示意图如图所示，下列说法不正确的是（ ）
A．甲图是吸气冲程，吸入汽缸的物质是空气和汽油的混合物
B．乙图是压缩冲程，该冲程是靠飞轮的惯性来完成的
C．丙图中，火花塞产生火花，点燃燃料，将化学能转化为内能
D．若四冲程汽油机的飞轮转速为，则每秒对外做功40次

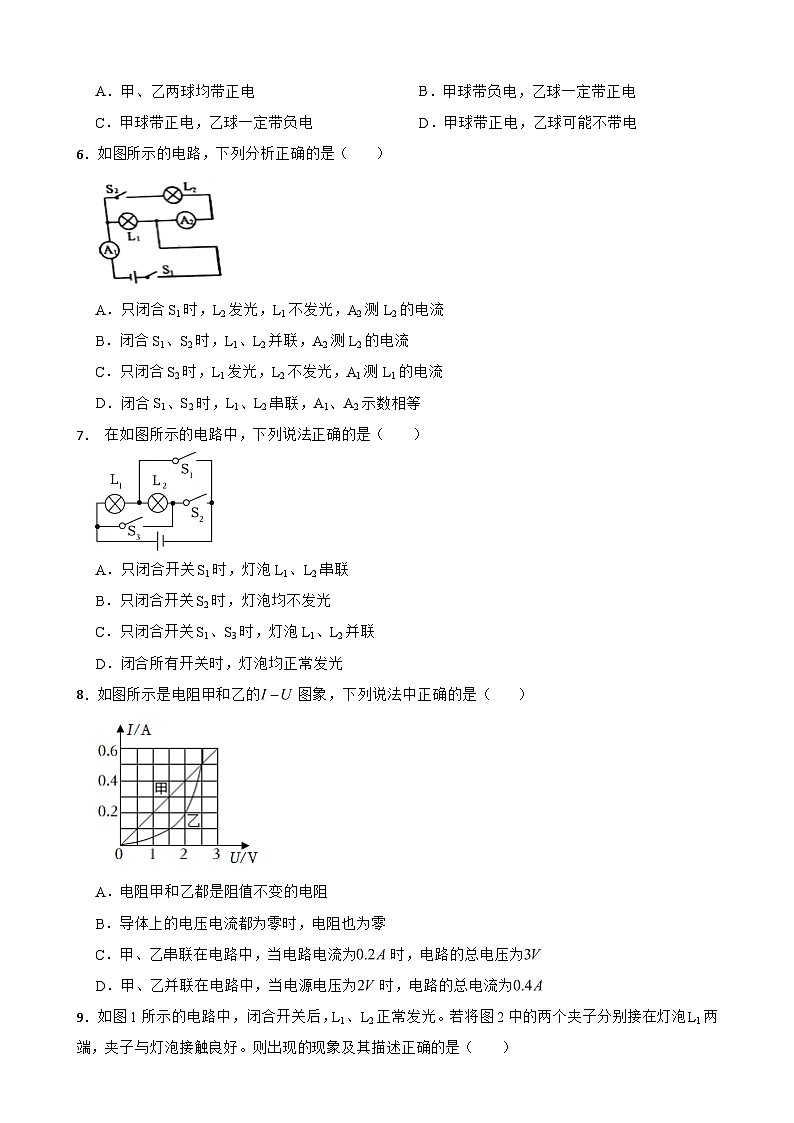

5．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用丝绸摩擦过的玻璃棒所带的电荷相同，下列判断正确的是（ ）
A．甲、乙两球均带正电B．甲球带负电，乙球一定带正电
C．甲球带正电，乙球一定带负电D．甲球带正电，乙球可能不带电
6．如图所示的电路，下列分析正确的是（ ）
A．只闭合S1时，L2发光，L1不发光，A2测L2的电流
B．闭合S1、S2时，L1、L2并联，A2测L2的电流
C．只闭合S2时，L1发光，L2不发光，A1测L1的电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
7． 在如图所示的电路中，下列说法正确的是（ ）
A．只闭合开关S1时，灯泡L1、L2串联
B．只闭合开关S2时，灯泡均不发光
C．只闭合开关S1、S3时，灯泡L1、L2并联
D．闭合所有开关时，灯泡均正常发光
8．如图所示是电阻甲和乙的图象，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．导体上的电压电流都为零时，电阻也为零
C．甲、乙串联在电路中，当电路电流为时，电路的总电压为
D．甲、乙并联在电路中，当电源电压为时，电路的总电流为

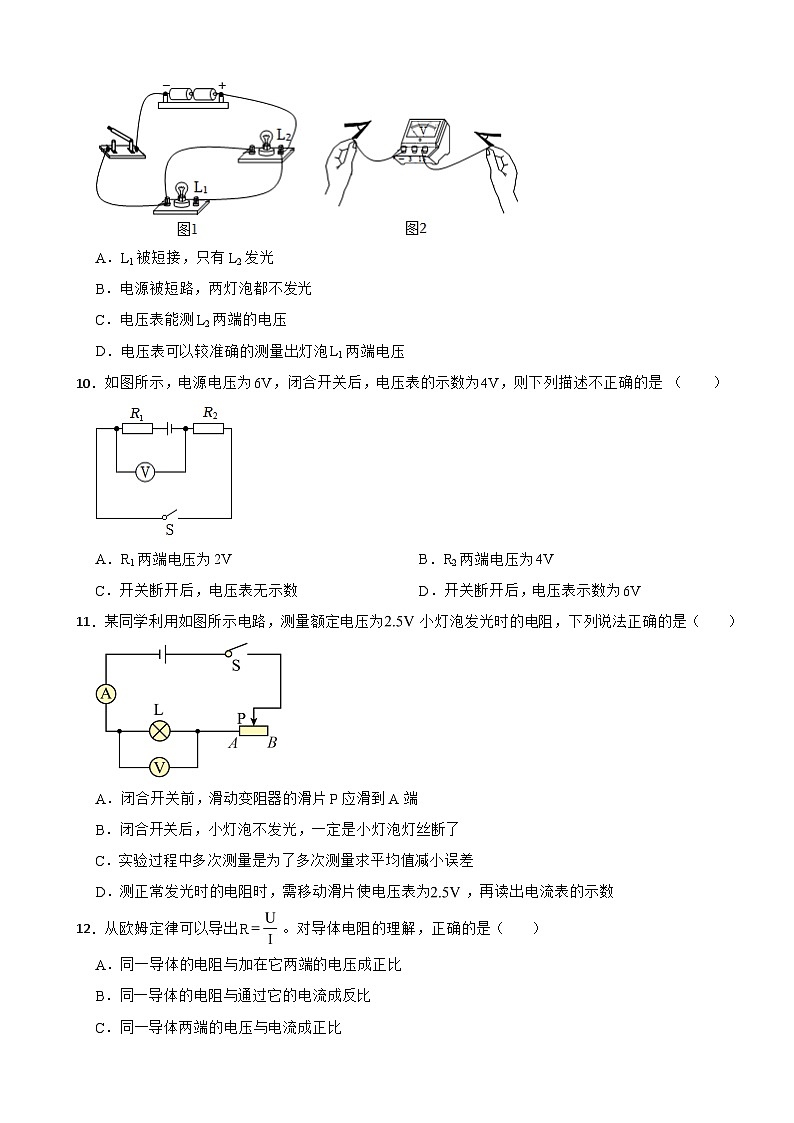

9．如图1所示的电路中，闭合开关后，L1、L2正常发光。若将图2中的两个夹子分别接在灯泡L1两端，夹子与灯泡接触良好。则出现的现象及其描述正确的是（ ）
A．L1被短接，只有L2发光
B．电源被短路，两灯泡都不发光
C．电压表能测L2两端的电压
D．电压表可以较准确的测量出灯泡L1两端电压
10．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，则下列描述不正确的是 （ ）
A．R1两端电压为2VB．R2两端电压为4V
C．开关断开后，电压表无示数D．开关断开后，电压表示数为6V
11．某同学利用如图所示电路，测量额定电压为小灯泡发光时的电阻，下列说法正确的是（ ）
A．闭合开关前，滑动变阻器的滑片P应滑到A端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．实验过程中多次测量是为了多次测量求平均值减小误差
D．测正常发光时的电阻时，需移动滑片使电压表为，再读出电流表的示数
12．从欧姆定律可以导出R。对导体电阻的理解，正确的是（ ）
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．同一导体两端的电压与电流成正比
D．导体的电阻是导体本身的一种性质，与电流、电压无关
二、填空题：本大题共8小题，共16分。
13． 如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片向右移动时，电流表示数 ，灯泡的亮度 。两空均选填“变大”“变小”或“不变”
14．如图所示是灯泡L和电阻的电流随电压变化的图象．由图象可知，电阻的阻值为 ．若将灯泡L和电阻串联在的电源两端，此时电路中的电流为 A．
15．一般来说，人体的安全电压是 ；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是 联。
16． 在干燥的天气里，衣服表面容易“粘”灰尘，这是由 而产生的现象；用丝绸摩擦过的玻璃棒靠近带正电荷的小球，小球会 （填“靠近”或“远离”）。
17．在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关 ；若同时闭合S1和S2，可以工作的用电器是 ．
18．如图所示，先只闭合开关S1、S3、S4，各元件正常工作，再断开S4，电流表示数 （选填“增大”“减小”或“不变”），若只闭合S2、S3，则会出现 现象。
19．如图所示，汽油机工作到此冲程时内能将 （选填“增大”、“减小”或“不变”），接下来的一个冲程是 冲程。
20．如图所示，是生活中常用的热水瓶，注入一定量的热水后，立即盖上软木塞，软木塞常会跳起来，此过程是通过 的方式改变了瓶内水蒸气的内能；同时瓶口会冒出大量的“白气”，这是 填物态变化名称现象．
三、作图题：本大题共3小题，共9分。
21．根据如图所示的电路连接图画出对应的电路图。
22．如图所示，图中的圆圈为电压表或电流表，请在里面填上符号，使闭合开关后两灯均能发光。
23．根据左边的电路图连接右边的实物图，其中被测电阻的阻值约为5Ω。
四、实验探究题：本大题共2小题，共13分。
24．如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量相等，烧杯内的液体质量和初温也相同。
（1）探究不同物质吸热升温的特点，应选择 两图进行实验，如果质量和初始温度均相同的、两种液体，吸热后它们的温度随时间变化的图象，如图丁。由图可以看出，液体 的吸热能力较强，若的比热容为，则的比热容为 ；
（2）比较不同燃料的热值，应选择 两图进行实验，燃料完全燃烧放出的热量的多少是通过 来反映的选填“温度计的示数”或“加热时间”：利用上述装置测得的燃料的热值是 选填“偏大”、“偏小”或“不变”的。
25．在“探究电流与电阻的关系”实验中，老师提供了两节新干电池、电流表、电压表、开关、两个滑动变阻器规格为“”和“”，阻值为、、的定值电阻各一个，一个标记模糊、阻值未知的定值电阻，以及导线若干。
（1）请根据图甲，用笔画线代替导线将实物图图乙连接完整。要求导线不交叉；当滑片向右移动时，滑动变阻器接入电路的阻值变大
（2）将滑动变阻器阻值调到最大，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是定值电阻 选填“断路”或“短路”。
（3）排除故障后，更换不同电阻进行实验，测得数据填入下面表格，第一次实验时，电流表的示数如图丙所示，为 。当取下的定值电阻，换接上的定值电阻时，为控制定值电阻两端电压不变，应将滑动变阻器的滑片向 选填“左”或“右”移动。
（4）由表中数据可知，导体两端的电压一定时，通过导体的电流与导体的电阻成 选填“正比”或“反比”。
（5）根据表格数据判断，实验中选用的滑动变阻器是 选填“”或“”。
A.“”
B.“”
（6）小亭同学在完成实验后，想知道标记模糊的定值电阻的阻值老师告知其阻值大于。此时电压表被另一组的同学借走，小亭经过思考，为减小测量误差，需要增大电源电压，于是找来一个能够使用的旧蓄电池组其电压小于，巧妙的应用电流表和实验中选用的变阻器，以及其它现有的实验器材，设计了如图丁所示的电路，并计算出了该电阻的阻值。具体操作如下：
①按电路图连接电路，电流表选择合适的量程，将滑动变阻器滑片调至端，闭合开关，读出电流表的示数为。
②将滑动变阻器滑片调至端，读出电流表的示数为。
③则 。
五、计算题：本大题共2小题，共18分。
26．国家提倡节能减排，各地“煤改气”正在积极进行，某同学计算他家天然气烧水的热效率，将的水倒入烧水壶中，并测出水温为，在一个标准大气压下，把水刚加热到时，测出消耗天然气，已知水的比热容，天然气热值约为。
求：（1）将这些水烧开，需吸收多少热量；
（1）在这种情况下，燃烧的天然气放出了多少热量；
（2）他家天然气灶的效率。
27．如图所示电路中，电源两端电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表A1的示数为1.0A，电流表A2的示数为0.6A。求：
（1）通过电阻R2的电流I2；
（2）电源两端电压U；
（3）电阻R1的阻值。
答案
【解析】【解答】A．一个物体吸收了热量，它的温度不一定会升高，如冰熔化过程中，吸收热量，温度不变，A不符合题意；
B．发生热传递的条件是存在温度差，因内能的大小与物体的质量、温度和状态有关，所以内能少的可能温度高，内能多的可能温度低，则热量可以从内能少的物体传给内能多的物体，B符合题意；
C．晶体熔化时温度不变，但需要吸收热量，所以内能变大，C不符合题意；
D．比热容是物质的一种特性，比热容与物体吸收热量的多少、温度的高低、质量的大小都没有关系，只与物质的种类、状态有关，某种物质吸收或放出的热量越多，比热容不变，D不符合题意。
故答案为：B。
【分析】物体的内能和温度、质量和状态有关；热传递的条件是温度差，从高温物体传向低温物体；物体吸收热量，内能增大；比热容是物质的特性。
【解析】【解答】比热是物质的特性之一，是比较物体吸收或放出热量本领大小的物理量，由于铝的比热容大于铜的比热容，即铝的吸热能力大于铜的吸热能力（即B错误）；当铝和铜的质量相同、吸收的热量也相同时，由公式 ：可知，，当c铝>c铜时， ，即铜升高的温度大于铝升高的温度（即C正确），由于不知铝和铜的初温是否相同，故不能判断其末温的高低 （即A错误）；即在ABC说法中AB错误，C正确，故D错误；
综上可知，本题正确答案为：C 。
【分析】（1）比热是物质的特性之一，是比较物体吸收或放出热量本领大小的物理量；
（2）由比热的计算公式变形可得： ，根据c铝>c铜 可推知 。
【解析】【解答】A.一切物体都有内能，0℃的冰块也有内能，A不符合题意；
B.内能和物体的温度、质量、状态有关，物体吸收了热量，内能增大，温度不一定升高，B不符合题意；
C.固体中分子排列较紧密，说明其分子间有引力，也有斥力，B不符合题意；
D.焦炭的热值是3.0×107J/kg，其值的大小和燃烧质量的多少无关，D符合题意；
故答案为：D.
【分析】一切物体都有内能；内能和物体的温度、质量、状态有关；分子间存在引力和斥力；热值是燃料的特性。
【解析】【解答】A.甲图进气门打开，是吸气冲程，吸入汽缸的物质是空气和汽油的混合物，A不符合题意；
B.乙图气门关闭，活塞向上，是压缩冲程，该冲程是靠飞轮的惯性来完成的，B不符合题意；
C.丙图中，火花塞产生火花，点燃燃料，将化学能转化为内能，正确，C不符合题意；
D.根据四冲程汽油机的飞轮转速，计算对外做功次，D符合题意。
故答案为：D.
【分析】根据汽油机的气门和活塞运行方向，判断冲程；燃料燃烧时，化学能转化为内能；汽油机飞轮转数是做功数的2倍。
【解析】【解答】用丝绸摩擦过的玻璃棒带正电，丙球带正电荷，根据图像，丙和甲相互排斥，甲带正电荷；甲和乙相互吸引，乙可能带负电，可能不带电，D符合题意。
故答案为：D.
【分析】同种电荷相互排斥；异种电荷相互吸引；带电体可以吸引轻小物体。
【解析】【解答】解：
A、由图可知，当只闭合S1时，电流只有一条路径：正极→S1→L1→A1→负极，所以L1发光，L2不发光，故A错误；
B、由图可知，当S1、S2闭合，电流有两条路径：正极→S1→L1→A1→负极，正极→S1→A2→L2→S2→负极；所以L1、L2并联，A2测L2的电流，故B正确；
C、只闭合S2时，电流没有形成一个完整的闭合回路，所以L1、L2都不发光，故C错误；
D、由图可知，闭合S1、S2时，L1、L2并联，A2测L2的电流，A1测干路上的电流，并联电路中，干路上的电流等于各支路电流之和，则A1示数大于A2示数，故D错误．
故选B．
【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；（2）电流表和被测用电器串联，并联电路中，干路上的电流等于各支路电流之和．
【解析】【解答】A、只闭合开关S1时，灯泡L1工作，L2不工作，故A错误。
B、只闭合开关S2时，两灯串联，两灯均发光，故B错误。
C、只闭合时S1、S3时，根据电流走向可以判断出两灯并联，故C正确。
D、闭合所有开关时，根据电流走向，电流直接从S3到S2，电路短路，故D错误。
故答案为：C
【分析】（1）根据电流走向进行分析，电流只有一条路径时为串联，如果有多条路径时为并联。
（2）不能同时闭合S2和S3，这样造成短路，损坏电源。
【解析】【解答】A、据图分析可知，甲为定值电阻，乙的电阻会发生变化，A错误
B、电阻不随电压和电流的变化而变化，B错误
C、电流0.2A，甲电阻电压为1V，乙电阻电压为2V，串联电路电压为用电器电压之和，所以为3V，C正确
D、 甲、乙并联在电路中，当电源电压为时，电路的总电流为 0.6A
综上选C
【分析】根据串联电路的电路规律、并联电路的电路规律、电阻的影响因素判识选项
1、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和， 甲、乙串联在电路中，当电路电流为时 ，甲电压为1V，乙电压为2V，总电压为3V；
2、并联电路规律：电压规律、电流规律以及欧姆定律：并联电路电压相等、支路电流之和为干路电流， 当电源电压为时 ，甲电流为0.4A，乙电流为0.2A，所以干路电流为0.6A
3、电阻的影响因素： 当导体的材料和横截面积相同时，电阻的长度越长，导体的电阻越大 ；当导体的材料和长度相同时，电阻的横截面积越小，导体的电阻越大。
【解析】【解答】 AB、由于电压表的电阻很大，所以，将手中的两个导线夹接在灯泡L1两端时，不会造成灯L1短路或电源短路，故AB错误。
C、由图知，两灯并联，开关处在干路上；若将手中的两个导线夹接在灯泡L1两端，可以直接测量灯L1两端的电压，由并联电路的电压特点可知L2两端的电压U2，故C正确。
D、由于电源电压约为3V，电压表接在0到15V量程，没有用0到3V量程，不可以较准确的测量出灯泡L1两端电压，故D错误。
故答案为：C
【分析】（1）由于电压表的电阻很大，不会造成灯L1短路或电源短路，据此确定AB的正误。
（2）先分析实物连接图得出两灯的连接方式和开关的位置；再分析当将手中的两个导线夹接在灯泡L1两端时电压表的测量对象。
（3）量程适当才能准确的测量出灯泡L1两端电压。
【解析】【解答】AB、开关闭合后，电压表测量的是R2的电压，即R2的电压是4V，串联电路是分压电路，即R1的电压为2V，故AB正确，不符合题意。
CD、开关断开后，电流从电阻R1流入后再流进电压表，则电压表的示数为6V，故D正确，C错误，C符合题意。
故答案为：C
【分析】（1）根据电流流向，判断出电压表测量电阻R2的电压。
（2）串联电路中总电压等于各用电器电压之和。
（3）当开关断开时，电压表测量的是电源电压。
【解析】【解答】A、为了保护电路， 闭合开关前，滑动变阻器的滑片P应滑到阻值最大的一端，即B端，故A错误；
B、闭合开关后，小灯泡不发光的原因有多种，比如小灯泡被短路、灯座接触不良、小灯泡的实际功率太小等，即不一定是小灯泡灯丝断了，故B错误；
C、实验过程中多次测量是为了探究灯泡的亮度与灯泡电阻的关系，不是为了多次测量求平均值减小误差，故C错误；
D、当灯泡两端的电压为额定电压时，灯泡正常发光，因此要测量小灯泡正常发光时的电阻，需移动滑片使电压表的示数为2.5V，再读出电流表的示数，故D正确；
综上可知，本题正确答案为：D 。
【分析】（1）为了保护电路， 闭合开关前，滑动变阻器的滑片P应滑到阻值最大的一端；
（2）闭合开关后，小灯泡不发光的原因有多种，灯丝断了仅只是其中原因之一；
（3）在测小灯泡发光时的电阻实验中，多次测量的目的是为了探究灯泡的亮度与灯泡电阻的关系；
（4）当灯泡两端的电压为额定电压时，灯泡正常发光。
【解析】【解答】 因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，导体两端电压为零时，其阻值不为零；通过同一导体的电流与导体两端的电压成正比；故D正确，ABC错误。
故答案为：D
【分析】电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过电流无关，这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值。
【解析】【解答】根据电路图，灯泡和滑动变阻器并联，电流表测量滑动变阻器的电流，当滑动变阻器的滑片向右移动时，电阻变大，电流表示数变小，由于各支路用电器互不影响，灯泡的亮度不变。
【分析】电压一定时，电阻变大，电流减小；并联电路各支路互不影响。
【解析】【解答】第1空：根据I-U图像求电阻，可在图像上选择一点，比如（2，0.1）代入数值进行计算，R===20Ω，故填“20”；
第2空：根据串联电路电路相等的特点，在图像中分析，当电流为0.15A时，灯泡两端的电压为1V，电阻两端的电压为3V，总电压恰为4V，故填“0.15”。
答案：20；0.15
【分析】利用图像解决问题，一定要充分利用图像中提供的信息，根据题意结合欧姆定律和串并联电路的特点进行分析、计算即可求解。
【解析】【解答】人体的安全电压是不高于36V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是并联的。
【分析】人体的安全电压不高于36V；家用电器是并联的。
【解析】【解答】衣服容易“粘”灰尘，是摩擦起电后，带电体吸引轻小物体产生的现象；用丝绸摩擦过的玻璃棒带正电，靠近带正电荷的小球，由于同种电荷相互排斥，小球会远离。
【分析】带电体可以吸引轻小物体；电荷间同种电荷相互排斥。
【解析】【解答】开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只能闭合S1，不能闭合开关S2；开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电铃仍工作．
【分析】解决此类问题时，要结合电路图，根据开关通断，利用电流流向法进行电路状态的判断。
【解析】【解答】根据图像，只闭合开关S1、S3、S4，灯泡并联，电流表测量L2的电流，再断开S4，L1不发光，L1支路的电流表示数不变；若只闭合S2、S3，导线直接连接电源两端，则出现电源短路现象。
【分析】各用电器分别连接时，是并联电路，各支路互不影响；导线连接电源两端，发生短路。
【解析】【解答】汽油机的进气门、排气门关闭，顶部的火花塞点亮，所以此冲程为做功冲程，内能转化为机械能，则内能减小；根据内燃机工作原理可知，接下来的冲程为排气冲程。
【分析】本题考查内燃机的四个冲程，首先通过汽油机判断出冲程阶段，然后得出能量转化，从而得出内能变化。
【解析】【解答】高温高压气体推动塞子，内能转变为机械能，白气为水蒸气液化形成的水珠
综上第1空为做功；第2空为液化
【分析】根据液化、改变物体内能方式填空
1、改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能
2、液化为气态变为液态会释放热量，如水蒸气、露珠
【解析】【解答】据图分析可知灯泡串联，电压表测量L1电压，据此作图
【分析】串联电路为用电器首尾相连
【解析】【解答】 根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知
当开关闭合，若要使两灯均发光，左表与灯并联应为电压表，与电源串联的表应为电流表，此时两灯泡并联，均可发光。
【分析】 本题主要考查学生对电流表和电压表的使用方法的了解和掌握 ，电压表一定要并联在电路中，电流表一定要串联在电路中 。
【解析】【解答】解：由图可知，该电路为串联电路，电压表测量被测电阻两端的电压，电流表测量电路中的电流，电源由两节干电池组成，电源电压为3V，所以电压表选用小量程；被测电阻的阻值约为5Ω，根据欧姆定律可知，电路中的最大电流为
所以电流表选用小量程，实物图如图所示：
【分析】电压表接线柱正入负出和电阻并联；根据电压和电阻的比值， 计算电流，选择合适的电流表的量程，电流表和所测量的位置串联。
【解析】【解答】1） 探究不同物质吸热升温的特点，应选择 甲丙进行试验，据图分析可知，b液体吸热能力强，且为a的两倍，所以b的比热容为
2） 比较不同燃料的热值，应选择 甲乙试验， 燃料完全燃烧放出的热量的多少是通过温度计的示数描述，由于能量损耗，热值测量偏小
【分析】探究不同物质吸热原理为Q=cmΔt，不同物质热值的原理为Q=mq填空
1、探究不同物质吸热：原理为Q=cmΔt，在控制材料不同的前提下，保证质量、吸收热量相同，根据加热时间代表物体吸收热量的多少（加热时间越长表明吸收热量越大），当加热时间相同时，温度变化少，物质的比热容大（吸热能力强）
2、比较不同物质的热值，原理为Q=mq，在控制材料不同的前提下，保证质量相同，以温度计的示数表示是释放热量的多少，由于能量损耗，所以测量的热值偏小。
【解析】【解答】1)变阻器连接原理为一上一下，且 当滑片向右移动时，滑动变阻器接入电路的阻值变大
2） 现电压表有示数且接近电源电压，电流表无示数，表明定值电阻断路
综上 第1空为断路
3）电流表示数为0.2A，定值电阻阻值增加，变阻器阻值也增加所以向右移动
综上第1空为0.20；第2空为右
4） 导体两端的电压一定时，通过导体的电流与导体的电阻成 反比
综上 第1空为反比
5）电源电压为3V，定值电阻电压为2V，变阻器电压为1V，所以定值电阻电压与变阻器电压之比为2：1，电阻也为2：1，所以变阻器应该选择20Ω，B正确
综上选B
6）根据欧姆定律计算分析可知0.18A* （+20Ω）=0.3A*解得=30Ω
综上 第1空为
【分析】根据电路故障分析、传来你分压、欧姆定律U=IR计算分析
1、电路的故障分析： 题目中电流表指针几乎没有偏转，电压表指针迅速偏转到满偏刻度外 ，表明电压表接入电路，所以和电压表并联的用电器断路
2、串联分压：用电器串联时，其两端的电压和电阻成正比，所以定值电阻阻值增加，要使的其电压不变，需要增加变阻器电压，定值电阻电压为2V，变阻器电压为1V，所以定值电阻电压与变阻器电压之比为2：1，电阻也为2：1
3、欧姆定律计算电阻，计算公式为U=IR，根据题目可列0.18A* （+20Ω）=0.3A*计算电阻
【解析】【分析】1）根据Q=Vq计算 天然气完全燃烧放出的热量
2）根据效率公式计算 天然气灶的效率。
【解析】【分析】（1）电路串联，电流相等；
（2）根据U=IR，计算电压；
（3）根据并联电路电流规律，计算支路电流；利用，计算电阻。实验序号
电阻
电流
