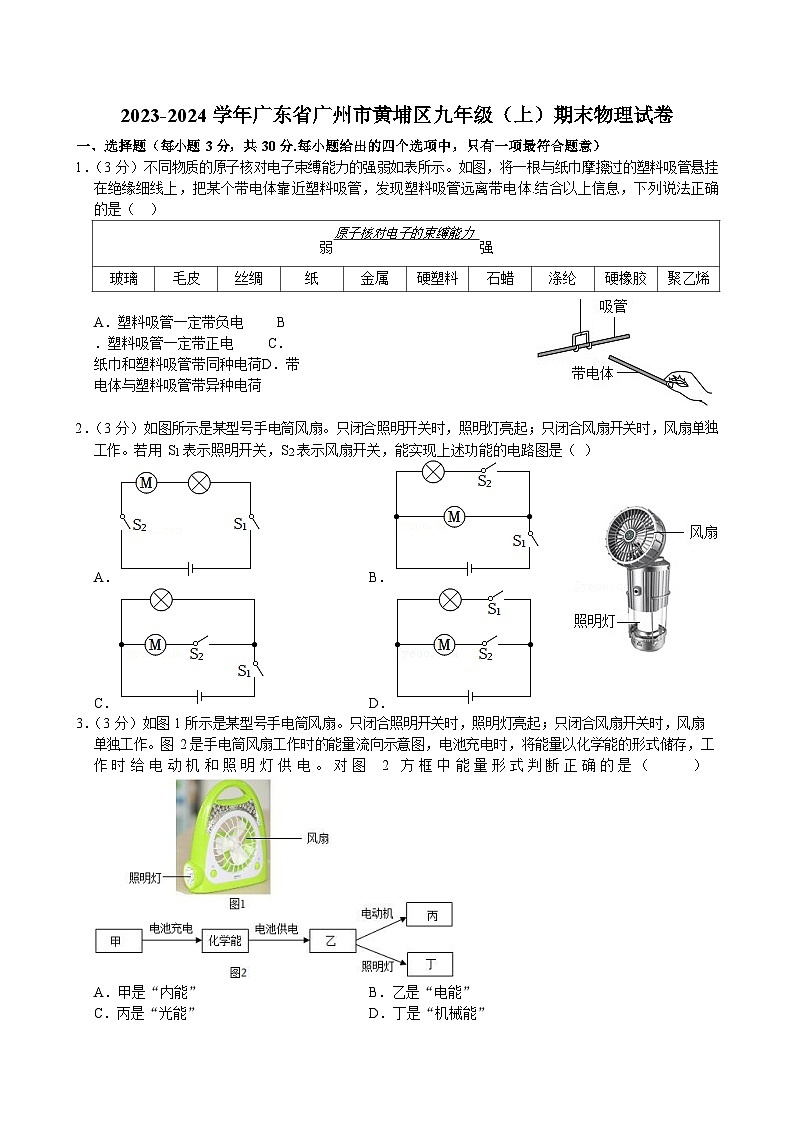

2023-2024学年广东省广州市黄埔区九年级（上）期末物理试卷（含答案）

这是一份2023-2024学年广东省广州市黄埔区九年级（上）期末物理试卷（含答案），共17页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
1．（3 分）不同物质的原子核对电子束缚能力的强弱如表所示。如图，将一根与纸巾摩擦过的塑料吸管悬挂在绝缘细线上，把某个带电体靠近塑料吸管，发现塑料吸管远离带电体.结合以上信息，下列说法正确的是（ ）
A．塑料吸管一定带负电 B．塑料吸管一定带正电 C．纸巾和塑料吸管带同种电荷D．带电体与塑料吸管带异种电荷
2．（3 分）如图所示是某型号手电筒风扇。只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风扇单独工作。若用 S1 表示照明开关，S2 表示风扇开关，能实现上述功能的电路图是（ ）
A．B．
C．D．
3．（3 分）如图 1 所示是某型号手电筒风扇。只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风扇
单独工作。图 2 是手电筒风扇工作时的能量流向示意图，电池充电时，将能量以化学能的形式储存，工作时给电动机和照明灯供电。对图 2 方 框 中 能 量 形 式 判 断 正 确 的 是 （ ）
A．甲是“内能”B．乙是“电能”
C．丙是“光能”D．丁是“机械能”
原子核对电子的束缚能力
弱强
玻璃
毛皮
丝绸
纸
金属
硬塑料
石蜡
涤纶
硬橡胶
聚乙烯

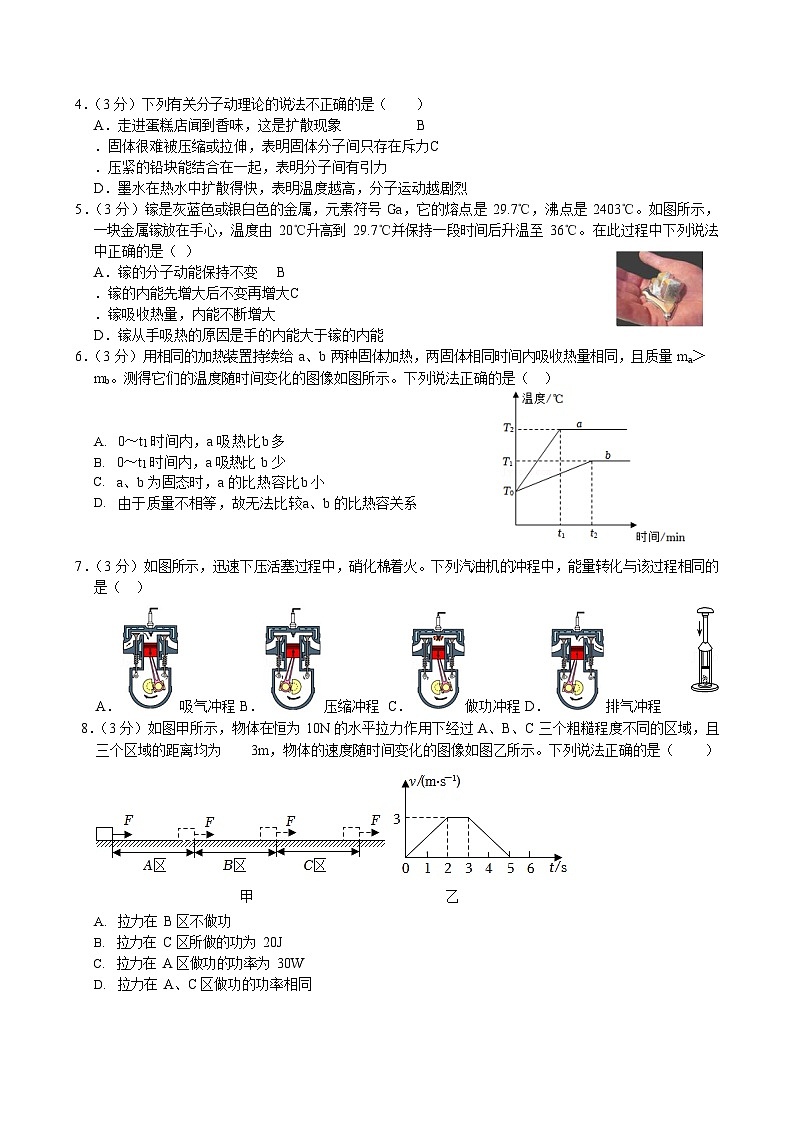

4．（3 分）下列有关分子动理论的说法不正确的是（ ） A．走进蛋糕店闻到香味，这是扩散现象 B．固体很难被压缩或拉伸，表明固体分子间只存在斥力C．压紧的铅块能结合在一起，表明分子间有引力
D．墨水在热水中扩散得快，表明温度越高，分子运动越剧烈
5．（3 分）镓是灰蓝色或银白色的金属，元素符号 Ga，它的熔点是 29.7℃，沸点是 2403℃。如图所示，一块金属镓放在手心，温度由 20℃升高到 29.7℃并保持一段时间后升温至 36℃。在此过程中下列说法中正确的是（ ）
A．镓的分子动能保持不变 B．镓的内能先增大后不变再增大C．镓吸收热量，内能不断增大
D．镓从手吸热的原因是手的内能大于镓的内能
6．（3 分）用相同的加热装置持续给 a、b 两种固体加热，两固体相同时间内吸收热量相同，且质量 ma＞ mb。测得它们的温度随时间变化的图像如图所示。下列说法正确的是（ ）
0～t1 时间内，a 吸热比b 多
0～t1 时间内，a 吸热比 b 少
a、b 为固态时，a 的比热容比b 小
由于质量不相等，故无法比较a、b 的比热容关系
7．（3 分）如图所示，迅速下压活塞过程中，硝化棉着火。下列汽油机的冲程中，能量转化与该过程相同的是（ ）
A． 吸气冲程 B．压缩冲程 C．做功冲程D． 排气冲程 8．（3 分）如图甲所示，物体在恒为 10N 的水平拉力作用下经过 A、B、C 三个粗糙程度不同的区域，且三个区域的距离均为 3m，物体的速度随时间变化的图像如图乙所示。下列说法正确的是（ ）
拉力在 B 区不做功
拉力在 C 区所做的功为 20J
拉力在 A 区做功的功率为 30W
拉力在 A、C 区做功的功率相同

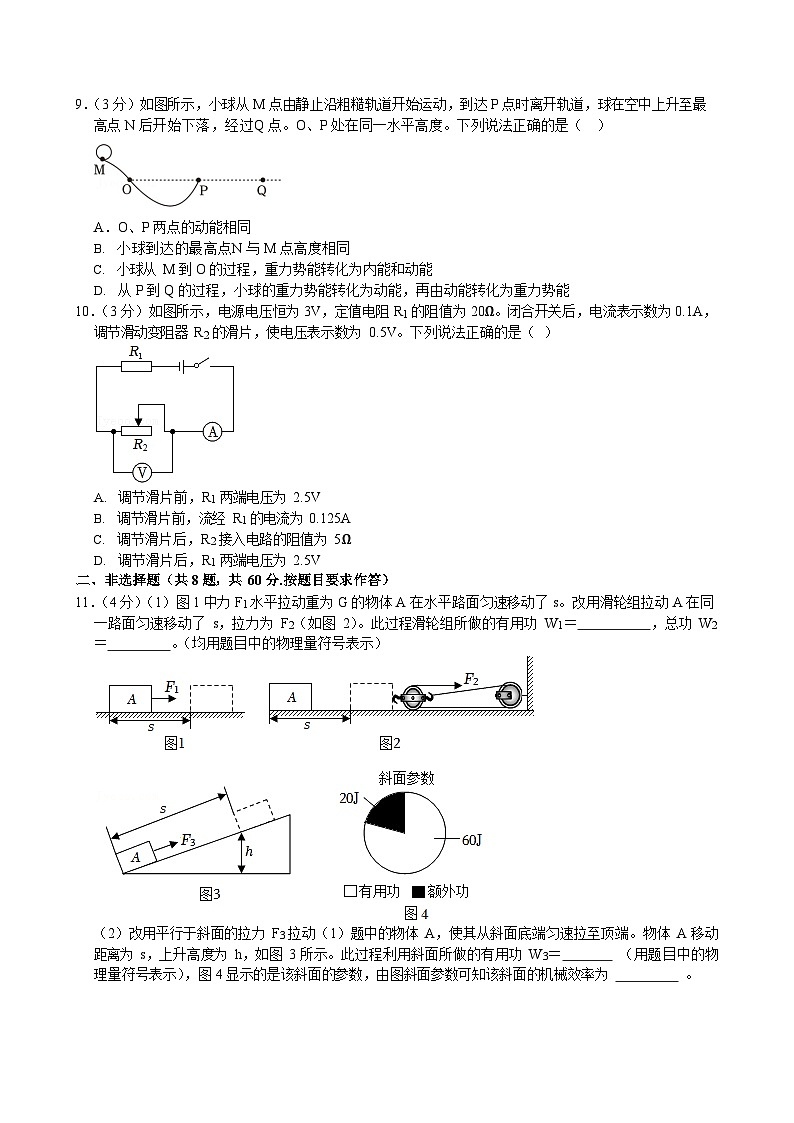

9．（3 分）如图所示，小球从 M 点由静止沿粗糙轨道开始运动，到达 P 点时离开轨道，球在空中上升至最高点 N 后开始下落，经过Q 点。O、P 处在同一水平高度。下列说法正确的是（ ）
A．O、P 两点的动能相同
小球到达的最高点N 与 M 点高度相同
小球从 M 到O 的过程，重力势能转化为内能和动能
从 P 到Q 的过程，小球的重力势能转化为动能，再由动能转化为重力势能
10．（3 分）如图所示，电源电压恒为 3V，定值电阻 R1 的阻值为 20Ω。闭合开关后，电流表示数为 0.1A，调节滑动变阻器 R2 的滑片，使电压表示数为 0.5V。下列说法正确的是（ ）
调节滑片前，R1 两端电压为 2.5V
调节滑片前，流经 R1 的电流为 0.125A
调节滑片后，R2 接入电路的阻值为 5Ω
调节滑片后，R1 两端电压为 2.5V
二、非选择题（共 8 题，共 60 分.按题目要求作答）
11．（4 分）（1）图 1 中力 F1 水平拉动重为 G 的物体A 在水平路面匀速移动了 s。改用滑轮组拉动A 在同一路面匀速移动了 s，拉力为 F2（如图 2）。此过程滑轮组所做的有用功 W1＝ ，总功 W2
＝。（均用题目中的物理量符号表示）
（2）改用平行于斜面的拉力 F3 拉动（1）题中的物体 A，使其从斜面底端匀速拉至顶端。物体 A 移动距离为 s，上升高度为 h，如图 3 所示。此过程利用斜面所做的有用功 W3＝ （用题目中的物理量符号表示），图 4 显示的是该斜面的参数，由图斜面参数可知该斜面的机械效率为 。
12．（3 分）图甲所示的电路，灯泡 L1 和灯泡 L2 的连接方式是 （选填“串联”或“并联”），电
流表是测通过 （选填“L1”、“L2”或“干路”）的电流，电流表读数如图乙所示，读数为
A；请在丙图虚线框内画出图甲对应的电路图。
13．（2 分）如图甲所示电路，电源电压为 6V，当 S 闭合时，电压表的读数如图乙所示，则 L1 两端的电压为V，L2 两端的电压为V。
14．（5 分）如图所示，一根忽略重力的硬杆 CD，O 为杠杆的支点，在 B 处挂一小球，重为 10N，CB＝ BO＝OA＝AD。要求对杠杆施加一个竖直向下且最小的力 F1 使它在水平位置平衡。
在图中画出 F1 的示意图和对应的力臂L1；
F1 的大小为N。
15．（5 分）如图所示是A、B 两种燃料完全燃烧释放的热量 Q 与其质量 m 的关系图，从图中可看出 A 燃料的热值 （选填“大于”、“小于”或“等于”）B 燃料的热值，若质量 100g 的 B 燃料完全燃烧释放的热量为 4.6×106J，则 B 燃料的热值是J/kg。
16．（5 分）小明按如图示电路图正确连接电路。闭合开关 S，灯泡 L1 发光，灯泡 L2 不亮，电压表 V 和 V1 正常工作且示数相同。小明认为出现上述现象的原因只可能是灯泡 L2 被短路。
该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该现象的原因并写出分析过程。。
17．（12 分）某个小灯泡标有“2.5V”字样的铭牌信息，小明为了测量该小灯泡的额定电功率，利用如图甲所示电路进行实验。
请你根据甲图完成乙图的电路连接；
小明经过正确操作，得到了小灯泡的电流随电压变化的图像如图丙所示。求小明通过实验测得的小灯泡的额定电功率；
已知导线 a 的阻值为 0.001Ω，当电流表示数为 0.2A 时：
①求导线a 两端的电压；
②求导线a 通电 1000s 所产生的热量。
18．（12 分）小华用如图所示的装置比较不同物质的吸热情况，图中两个烧瓶内分别盛有质量为 0.1kg，初温相同的甲、乙两种液体。当开关闭合后，相同时间内电流通过电阻丝产生的热量相同，且全部被液体吸收。每隔 1min 记录一次它们的温度，测得数据如表，请回答下列问题：
根据以上信息，可判断电阻丝的阻值 Rl R2（选填“＞”、“＝”或“＜”），你的判断依据是；
依据表中的数据，利用公式，可推出两种液体的比热容 c 甲c 乙
（选填“＞”、“＝”或“＜”）；
若甲液体的比热容为 2.1×103J/（kg•℃），求 0～5min 甲液体吸收的热量。
时间/min
0
1
2
3
4
5
甲的温度/℃
20
24
28
32
36
40
乙的温度/℃
20
22
24
26
28
30
19．（12 分）如图所示，水平桌面上固定有一位于竖直平面内的弧形轨道，将小球从轨道的A 点由静止释放，小球沿轨道下滑到轨道末端 B 点时沿水平方向抛出，最终落到水平地面上的 C 点，标记 C 点位置， 测出 B 点到 C 点的水平距离为 s。（忽略空气阻力和轨道摩擦）
小明猜想：小球的重力越大，抛出点到落地点的水平距离 s 越远。请帮小明完善实验方案并进行验证。
除图中所示的器材外，小明还找到了刻度尺以及甲、乙、丙三个小球，它们的质量大小关系为 m
甲＝m 乙＞m 丙，体积大小关系为 V 甲＞V 乙＝V 丙，则小明应选两个小球进行实验；
写出实验步骤（可用画图或文字表述）；
结论：若，则小明的猜想正确；否则猜想错误。
2023-2024 学年广东省广州市黄埔区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题 3 分，共 30 分.每小题给出的四个选项中，只有一项最符合题意）
1．（3 分）不同物质的原子核对电子束缚能力的强弱如表所示。如图，将一根与纸巾摩擦过的塑料吸管悬挂在绝缘细线上，把某个带电体靠近塑料吸管，发现塑料吸管远离带电体.结合以上信息，下列说法正确的是（ ）
A．塑料吸管一定带负电 B．塑料吸管一定带正电 C．纸巾和塑料吸管带同种电荷D．带电体与塑料吸管带异种电荷
【解答】解：由图表可知纸巾的俘获电子能力弱，硬塑料的俘获电子能力强，纸巾摩擦过的塑料吸管带负电，某个带电体靠近塑料吸管，发现塑料吸管远离带电体，同种电荷相互排斥，带电体带负电，故A 正确、BCD 错误。
故选：A。
2．（3 分）如图所示是某型号手电筒风扇。只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风扇单独工作。若用 S1 表示照明开关，S2 表示风扇开关，能实现上述功能的电路图是（ ）
A．B．
原子核对电子的束缚能力
弱强
玻璃
毛皮
丝绸
纸
金属
硬塑料
石蜡
涤纶
硬橡胶
聚乙烯
C．D．
【解答】解：根据题意可知，只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风扇单独工作，这说明电动机、照明灯工作时互不影响，是并联的；S1 与照明灯在一条支路中，S2 与电动机在一条支路中，故 D 正确。
故选：D。
3．（3 分）如图 1 所示是某型号手电筒风扇。只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风扇
单独工作。图 2 是手电筒风扇工作时的能量流向示意图，电池充电时，将能量以化学能的形式储存，工作时给电动机和照明灯供电。对图 2 方 框 中 能 量 形 式 判 断 正 确 的 是 （ ）
A．甲是“内能”B．乙是“电能”
C．丙是“光能”D．丁是“机械能”
【解答】解：电池充电时，是将电能转化为化学能，电池分别给电动机和照明灯供电时，是将储存的化学能转化为电能，然后将电能分别转化为机械能和光能。故选项 B 正确，ACD 错误。
故选：B。
4．（3 分）下列有关分子动理论的说法不正确的是（ ） A．走进蛋糕店闻到香味，这是扩散现象 B．固体很难被压缩或拉伸，表明固体分子间只存在斥力C．压紧的铅块能结合在一起，表明分子间有引力
D．墨水在热水中扩散得快，表明温度越高，分子运动越剧烈
【解答】解：A、走进蛋糕店闻到香味，是香味分子运动到空气中，这是扩散现象，故 A 项说法正确。B、固体很难被压缩，说明分子之间存在斥力，固体也很难被拉伸，说明分子之间有引力，且引力和斥力同时存在，故 B 项说法不正确。
C、压紧的铅块能结合在一起，是两块铅块的分子之间引力作用的结果，说明分子之间存在引力，故 C
项说法正确。
D、墨水滴在水中是扩散现象，扩散表明分子不停地做无规则运动，墨水在热水中扩散得快，说明温度越高，分子无规则运动越剧烈，故 D 项说法正确。
故选：B。
5．（3 分）镓是灰蓝色或银白色的金属，元素符号 Ga，它的熔点是 29.7℃，沸点是 2403℃。如图所示，一块金属镓放在手心，温度由 20℃升高到 29.7℃并保持一段时间后升温至 36℃。在此过程中下列说法中正确的是（ ）
A．镓的分子动能保持不变 B．镓的内能先增大后不变再增大C．镓吸收热量，内能不断增大
D．镓从手吸热的原因是手的内能大于镓的内能
【解答】解：A、金属镓温度由 20℃升高到 29.7℃并保持一段时间后升温至 36℃，吸收了热量，分子无规则运动加快，分子的动能增加，故A 错误；
BC、该金属属于晶体，熔化过程中温度保持不变，内能不断增大，故 B 错误，C 正确；
D、镓从手吸热的原因是手的温度大于镓的温度，发生热传递，故 D 错误； 故选：C。
6．（3 分）用相同的加热装置持续给 a、b 两种固体加热，两固体相同时间内吸收热量相同，且质量 ma＞ mb。测得它们的温度随时间变化的图像如图所示。下列说法正确的是（ ）
0～t1 时间内，a 吸热比b 多
0～t1 时间内，a 吸热比 b 少
a、b 为固态时，a 的比热容比b 小
由于质量不相等，故无法比较a、b 的比热容关系
【解答】解：用相同的加热装置对a、b 两种物质加热时，吸收热量的多少是通过加热时间来比较的；
AB、加热相同的时间（即吸收的热量相同），故 AB 错误；
CD、a、b 为固态时，吸收相同的热量，a 升高的温度高，且质量 ma＞mb，故 a 的比热容比 b 小，故 C
正确，故D 错误。故选：C。
7．（3 分）如图所示，迅速下压活塞过程中，硝化棉着火。下列汽油机的冲程中，能量转化与该过程相同的是（ ）
A．吸气冲程B．压缩冲程
C． 做功冲程D． 排气冲程
【解答】解：快速压下活塞，此过程中压缩筒内空气做功，使筒内气体的内能增加；在该实验中，活塞的机械能转化为筒内空气的内能，通过做功的方式改变物体的内能；与汽油机的压缩冲程的能量转化相同。
A、进气门打开，活塞向下运动，气缸容积增大，是吸气冲程，故 A 错误；
B、两气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，故 B 正确；
C、两气门都关闭，火花塞喷出电火花，活塞向下运行，是做功冲程，故 C 错误；
D、排气门打开，活塞向上运行，气缸容积减小，是排气冲程，故 D 错误。故选 B。
8．（3 分）如图甲所示，物体在恒为 10N 的水平拉力作用下经过 A、B、C 三个粗糙程度不同的区域，且三个区域的距离均为 3m，物体的速度随时间变化的图像如图乙所示。下列说法正确的是（ ）
拉力在 B 区不做功
拉力在 C 区所做的功为 20J
拉力在 A 区做功的功率为 30W
拉力在 A、C 区做功的功率相同
【解答】解：A、在 2s～3s 内在区域 B 上做匀速运动，拉力和摩擦力是平衡力，拉力等于摩擦力，物体在拉力的方向上通过一定的距离，拉力做功，故 A 错误；
B、在区域 C 做减速运动，拉力在 C 区所做的功为：WC＝FsC＝10N×3m＝30J，故 B 错误；
C、拉力在 A 区做的功：WA＝Fs＝10N×3m＝30J，拉力在 A 区做功的功率：PA= ?? = 30? =15W，
故 C 错误；
?2?
D、拉力在 C 区所做功的功率：PC= ?? = 30? =15W，拉力在 A、C 区做功的功率相同，故 D 正确。
故选：D。
?′
2?
9．（3 分）如图所示，小球从 M 点由静止沿粗糙轨道开始运动，到达 P 点时离开轨道，球在空中上升至最高点 N 后开始下落，经过Q 点。O、P 处在同一水平高度。下列说法正确的是（ ）
A．O、P 两点的动能相同
小球到达的最高点N 与 M 点高度相同
小球从 M 到O 的过程，重力势能转化为内能和动能
从 P 到Q 的过程，小球的重力势能转化为动能，再由动能转化为重力势能
【解答】解：A、由于小球以某速度从 M 点沿粗糙轨道开始运动，在轨道上运动过程中要克服摩擦阻力做功，有部分机机能转化为内能，因此球到达 P 点的机械能一定小于在O 点的机械能，O、P 处在同一水平高度，球的重力势能相等，则球在 P 点的动能一定小于在O 点动能，故A 错误；
B、小球从 M 点由静止沿粗糙轨道开始运动，球在 M 点只有重力势能，球在轨道上运动过程中要克服摩擦阻力做功，有部分机机能转化为内能，球在最高点 N 的机械能一定小于在 M 点的机械能，在 N 点具有动能恶和重力势能，所以在 N 点的高度一定小于 M 点的高度，故 B 错误；
C、小球从 M 到 O 的过程，高度减小，速度增大，同时克服摩擦做功，减少的重力势能转化为动能和内能，故 C 正确；
D、从 P 到 Q 的过程，小球先升高再降低，动能转化为重力势能，再重力势能转化为动能，故 D 错误。故选：C。
10．（3 分）如图所示，电源电压恒为 3V，定值电阻 R1 的阻值为 20Ω。闭合开关后，电流表示数为 0.1A，调节滑动变阻器 R2 的滑片，使电压表示数为 0.5V。下列说法正确的是（ ）
调节滑片前，R1 两端电压为 2.5V
调节滑片前，流经 R1 的电流为 0.125A
调节滑片后，R2 接入电路的阻值为 5Ω
调节滑片后，R1 两端电压为 2.5V
【解答】解：由图可知，开关闭合后，定值电阻 R1 与变阻器 R2 串联，电压表测量变阻器两端的电压， 电流表测量电路中的电流。
AB、闭合开关后，电流表示数为 0.1A，调节滑片前，根据串联电路电流规律可知，通过 R1 的电流等于电流表的示数为 I1＝I＝0.1A，故 B 错误；
根据欧姆定律可得，R1 两端的电压：U1＝I1R1＝0.1A×20Ω＝2V，故 A 错误；
CD、闭合开关，调节滑片后，电压表示数为 U′2＝0.5V，
根据串联电路电压规律可得，定值电阻 R1 两端的电压：U′1＝U﹣U′2＝3V﹣0.5V＝2.5V，故 D 正确；
根据欧姆定律可得，通过 R1 的电流：I′1= ?′1 = 2.5? =0.125A，
?120?
根据串联电路电流规律可得，通过 R2 的电流：I′2＝I′1＝0.125A，
R2 的接入电阻：R2= ?′2 = 0.5? =4Ω，故 C 错误。
故选：D。
?′2
0.125?
二、非选择题（共 8 题，共 60 分.按题目要求作答）
11．（4 分）（1）图 1 中力 F1 水平拉动重为 G 的物体A 在水平路面匀速移动了 s。改用滑轮组拉动A 在同
一路面匀速移动了s，拉力为 F（2 如图 2）。此过程滑轮组所做的有用功 W1＝ F1s ，总功 W2＝ 3F2s 。
（均用题目中的物理量符号表示）
（2）改用平行于斜面的拉力 F3 拉动（1）题中的物体 A，使其从斜面底端匀速拉至顶端。物体 A 移动距离为 s，上升高度为 h，如图 3 所示。此过程利用斜面所做的有用功 W3＝ Gh （用题目中的物理量符号表示），图 4 显示的是该斜面的参数，由图斜面参数可知该斜面的机械效率为 75% 。
【解答】解：（1）图 1 中拉力做的功，则使用滑轮组的有用功：W 有用＝F1s；由图 2 知，滑轮组有 3 股绳子拉着物体，则拉力 F2 端移动的距离 s′＝3s， 使用滑轮组做的总功：W 总＝F2s′＝F2×3s＝3F2s；
（2）利用斜面时做的有用功：W3＝Gh；
由图 4 可知，W 额＝20J，W 有用＝60J，利用斜面做的总功 W 总＝W 额+W 有用＝20J+60J＝80J，
斜面的机械效率 η=
?有用
?总
= 60? ×100%＝75%。
80?
故答案为：（1）F1s；3F2s；（2）Gh；75%。
12．（3 分）图甲所示的电路，灯泡 L1 和灯泡 L2 的连接方式是 并联 （选填“串联”或“并联”），电流表是测通过 L2 （选填“L1”、“L2”或“干路”）的电流，电流表读数如图乙所示，读数为 0.3 A；请在丙图虚线框内画出图甲对应的电路图。
【解答】解：（1）开关闭合，电流有两条路径，即两灯泡并联，如图甲所示，电流表与 L2 串联，由此判断电流表测通过灯L2 的电流；如图乙所示，电流表选用 0～0.6A 量程，分度值为 0.02A，示数为 0.3A；
（ 3 ） 由图甲可知两灯泡并联接入电路， 电流表测灯泡 L2 的电流， 据此画出电路图：
。
故答案为：并；L2；0.3；见解答图。
13．（2 分）如图甲所示电路，电源电压为 6V，当 S 闭合时，电压表的读数如图乙所示，则 L1 两端的电压为 1.5 V，L2 两端的电压为 4.5 V。
【解答】解：（1）由电路图可知：电压表所测电压是灯泡 L1 两端的电压，指针的位置在表盘中央，示数可能是 7.5V，也可能是 1.5V；而题目中的电源电压为 6V，故 L1 的电压不会大于 6V，故电压表示数应为 1.5V，即 U1＝1.5V；
（2）根据串联电路的电压规律：U＝U1+U2；电源电压 U＝6V；则灯泡 L2 两端的电压为：U2＝U﹣U1
＝6V﹣1.5V＝4.5V；
故答案为：（1）1.5；（2）4.5。
14．（5 分）如图所示，一根忽略重力的硬杆 CD，O 为杠杆的支点，在 B 处挂一小球，重为 10N，CB＝ BO＝OA＝AD。要求对杠杆施加一个竖直向下且最小的力 F1 使它在水平位置平衡。
在图中画出 F1 的示意图和对应的力臂L1；
F1 的大小为 5 N。
【解答】解：由图知，O 为支点，当将力作用在 C 和 D 点时力臂最长，因为需要施加竖直向下且最小的力，所以力的作用点在 D 点，如图所示；
根据杠杆平衡条件：F1L1＝F2L2 得： 即 F1•OD＝G•OB
已知 G＝100N，CB＝BO＝OA＝AD， 则：F1×2OB＝10N×OB
解得：F1＝5N。
故答案为：（1）见解答；（2）5。
15．（5 分）如图所示是A、B 两种燃料完全燃烧释放的热量 Q 与其质量 m 的关系图，从图中可看出 A 燃料的热值 小于 （选填“大于”、“小于”或“等于”）B 燃料的热值，若质量 100g 的 B 燃料完全燃烧释放的热量为 4.6×106J，则 B 燃料的热值是 4.6×107 J/kg。
【解答】解：从图中可知，当质量相同的 A、B 两种燃料完全燃烧时，A 放出的热量小于 B 放出的热量，
?
根据 q=
放可知，A 的热值小于 B 的热值；
?
?6
B 燃料的热值：qB=
放? =4.6×10 ?
=4.6×107J/kg。
??
100×10−3??
故答案为：小于；4.6×107。
16．（5 分）小明按如图示电路图正确连接电路。闭合开关 S，灯泡 L1 发光，灯泡 L2 不亮，电压表 V 和
V1 正常工作且示数相同。小明认为出现上述现象的原因只可能是灯泡 L2 被短路。
该说法是否正确？ 正确 ；若正确，写出理由；若不正确，分析出现该现象的原因并写出分析过程。灯泡 L1 发光，灯泡 L2 不亮，说明电路是通路，不可能是断路，电压表 V 和 V1 正常工作且示数相同，根据串联电压规律知，灯泡 L2 的电压为 0，说明灯泡 L2 被短路 。
【解答】解：电路是两个灯泡串联，电压 V1 测量 L1 的电压，电压表V 测量电源电压，根据灯泡 L1 发光，灯泡 L2 不亮，说明电路是通路，不可能是断路，电压表 V 和 V1 正常工作且示数相同，根据串联电压规律知，灯泡 L2 的电压为 0，说明灯泡 L2 被短路，故说法正确。
故答案为：正确；灯泡 L1 发光，灯泡 L2 不亮，说明电路是通路，不可能是断路，电压表 V 和V1 正常工作且示数相同，根据串联电压规律知，灯泡 L2 的电压为 0，说明灯泡L2 被短路。
17．（12 分）某个小灯泡标有“2.5V”字样的铭牌信息，小明为了测量该小灯泡的额定电功率，利用如图甲所示电路进行实验。
请你根据甲图完成乙图的电路连接；
小明经过正确操作，得到了小灯泡的电流随电压变化的图像如图丙所示。求小明通过实验测得的小灯泡的额定电功率；
已知导线 a 的阻值为 0.001Ω，当电流表示数为 0.2A 时：
①求导线a 两端的电压；
②求导线a 通电 1000s 所产生的热量。
【解答】解：（1）根据图甲电路图可知，滑动变阻器的左下接线柱和右上接线柱接入电路，由于小灯泡的额定电压为 2.5V，所以电压表所接的量程为 0～3V，即电压表的中间接线柱接入电路，实物图如图所示：
（2）由图丙可知，当小灯泡两端的电压为 2.5V 时，通过小灯泡的电流 IL＝0.3A， 则小灯泡的额定功率：PL＝ULIL＝2.5V×0.3A＝0.75W；
aa
（3）①由 I= ?可知，导线a 两端的电压：U ＝IR ＝0.2A×0.001Ω＝0.0002V；
?
②导线 a 通电 1000s 所产生的热量：Qa＝I2Rat＝（0.2A）2×0.001Ω×1000s＝0.04J。答：（1）图见解答；
小明通过实验测得的小灯泡的额定电功率为 0.75W；
①导线a 两端的电压为 0.0002V；
②导线 a 通电 1000s 所产生的热量为 0.04J。
18．（12 分）小华用如图所示的装置比较不同物质的吸热情况，图中两个烧瓶内分别盛有质量为 0.1kg，初温相同的甲、乙两种液体。当开关闭合后，相同时间内电流通过电阻丝产生的热量相同，且全部被液体吸收。每隔 1min 记录一次它们的温度，测得数据如表，请回答下列问题：
根据以上信息，可判断电阻丝的阻值 Rl ＝ R2（选填“＞”、“＝”或“＜”），你的判断依据是 相同时间内电流通过电阻丝产生的热量相同，因通过两电阻的电流和通电时间相同，根据 Q＝I2Rt 可知两电阻相等 ；
依据表中的数据，利用公式 c= ? ，可推出两种液体的比热容 c 甲 ＜ c 乙（选填“＞”、
???
“＝”或“＜”）；
若甲液体的比热容为 2.1×103J/（kg•℃），求 0～5min 甲液体吸收的热量。
【解答】解：（1）根据以上信息，可判断电阻丝的阻值 Rl＝R2；两电阻串联，通过两电阻的电流和通电时间相同，已知通过电阻丝产生的热量相同，根据Q＝I2Rt 可知两电阻相等；
依据表中的数据，加热相同时间，甲升温大，利用公式 c= ? ，可推出两种液体的比热容 c 甲＜c
???
乙；
若甲液体的比热容为 2.1×103J/（kg•℃），0～5min 甲液体吸收的热量：
Q 吸＝cm（t﹣t0）＝2.1×103J/（kg•℃）×0.1kg×（40℃﹣20℃）＝4.2×103J。
故答案为：（1）＝； （2）c= ? ；＜；相同时间内电流通过电阻丝产生的热量相同，因通过两电阻
???
的电流和通电时间相同，根据Q＝I2Rt 可知两电阻相同；（3）4.2×103。
19．（12 分）如图所示，水平桌面上固定有一位于竖直平面内的弧形轨道，将小球从轨道的A 点由静止释放，小球沿轨道下滑到轨道末端 B 点时沿水平方向抛出，最终落到水平地面上的 C 点，标记 C 点位置， 测出 B 点到 C 点的水平距离为 s。（忽略空气阻力和轨道摩擦）
小明猜想：小球的重力越大，抛出点到落地点的水平距离 s 越远。请帮小明完善实验方案并进行验证。
除图中所示的器材外，小明还找到了刻度尺以及甲、乙、丙三个小球，它们的质量大小关系为 m
甲＝m 乙＞m 丙，体积大小关系为 V 甲＞V 乙＝V 丙，则小明应选 乙、丙 两个小球进行实验；
写出实验步骤（可用画图或文字表述）；
结论：若 s 乙＞s 丙 ，则小明的猜想正确；否则猜想错误。
时间/min
0
1
2
3
4
5
甲的温度/℃
20
24
28
32
36
40
乙的温度/℃
20
22
24
26
28
30
【解答】解：（1）小明猜想：小球的重力越大，抛出点到落地点的水平距离 s 越远。因而实验中必须改变质量来改变重力大小，因而要选择质量不同，但体积相同的乙、丙两个小球；
将乙、丙分别从斜面的相同高度由静止释放，测出抛出点到落地点的水平距离 s 乙、s 丙；
若乙球从抛出点到落地点的水平距离较大，即 s1＞s2；则小明的猜想正确；否则猜想错误。
故答案为：（1）乙、丙；（2）将乙、丙分别从斜面的相同高度由静止是否，测出抛出点到落地点的水平距离 s1、s2；（3）s 乙＞s 丙。
