一、单选题

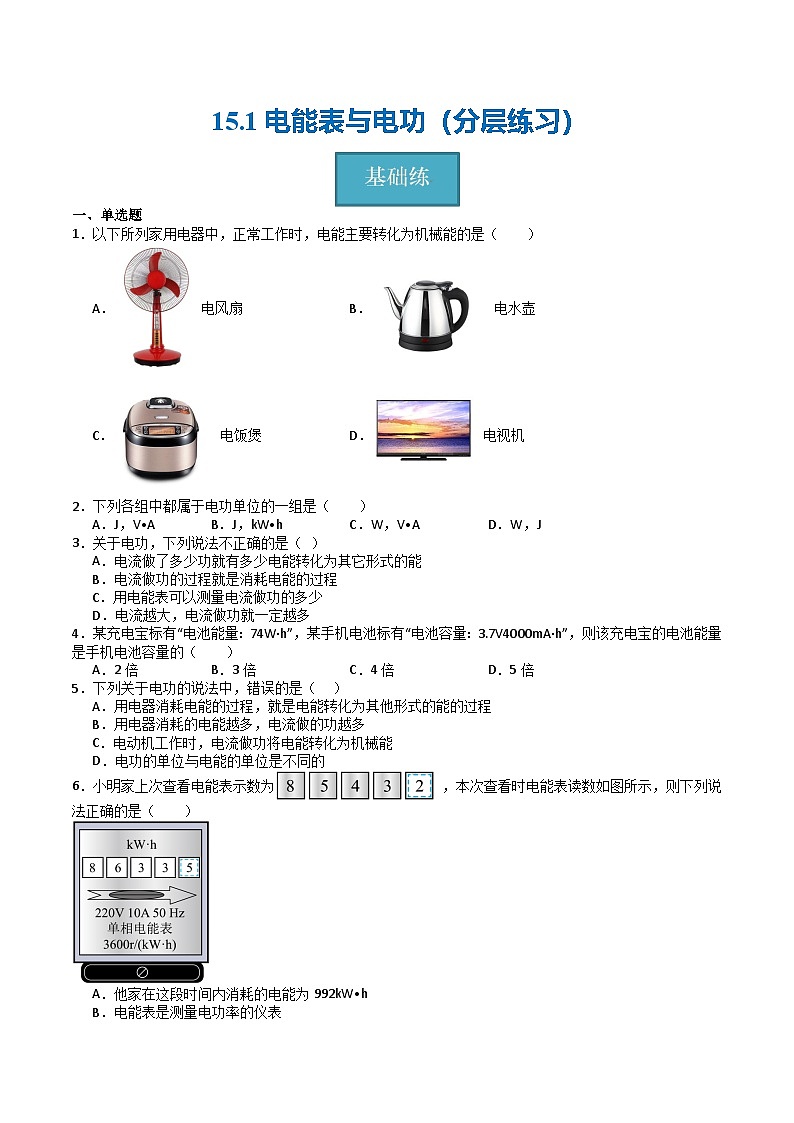

1．以下所列家用电器中，正常工作时，电能主要转化为机械能的是（ ）
A．电风扇B． 电水壶
C． 电饭煲D． 电视机
2．下列各组中都属于电功单位的一组是（ ）
A．J，V•AB．J，kW•hC．W，V•AD．W，J
3．关于电功，下列说法不正确的是（ ）
A．电流做了多少功就有多少电能转化为其它形式的能
B．电流做功的过程就是消耗电能的过程
C．用电能表可以测量电流做功的多少
D．电流越大，电流做功就一定越多
4．某充电宝标有“电池能量：74W·h”，某手机电池标有“电池容量：3.7V4000mA·h”，则该充电宝的电池能量是手机电池容量的（ ）
A．2倍B．3倍C．4倍D．5倍
5．下列关于电功的说法中，错误的是（ ）
A．用电器消耗电能的过程，就是电能转化为其他形式的能的过程
B．用电器消耗的电能越多，电流做的功越多
C．电动机工作时，电流做功将电能转化为机械能
D．电功的单位与电能的单位是不同的
6．小明家上次查看电能表示数为 ，本次查看时电能表读数如图所示，则下列说法正确的是（ ）
A．他家在这段时间内消耗的电能为992kW•h
B．电能表是测量电功率的仪表
C．这个电能表的测量值是以“J”为单位
D．若只让一个标有“220V，1000W”的电热水器正常工作20min，则电能表的圆盘转1200转
7．有两个电阻R1和R2，R1=9Ω，R2=3Ω，采用下列四种连接方式，分别接到电压为12V的电源上，通电10min，电流做功最少的连接方式是（ ）
A．R1和R2并联B．R1和R2串联C．只接入R1D．只接入R2

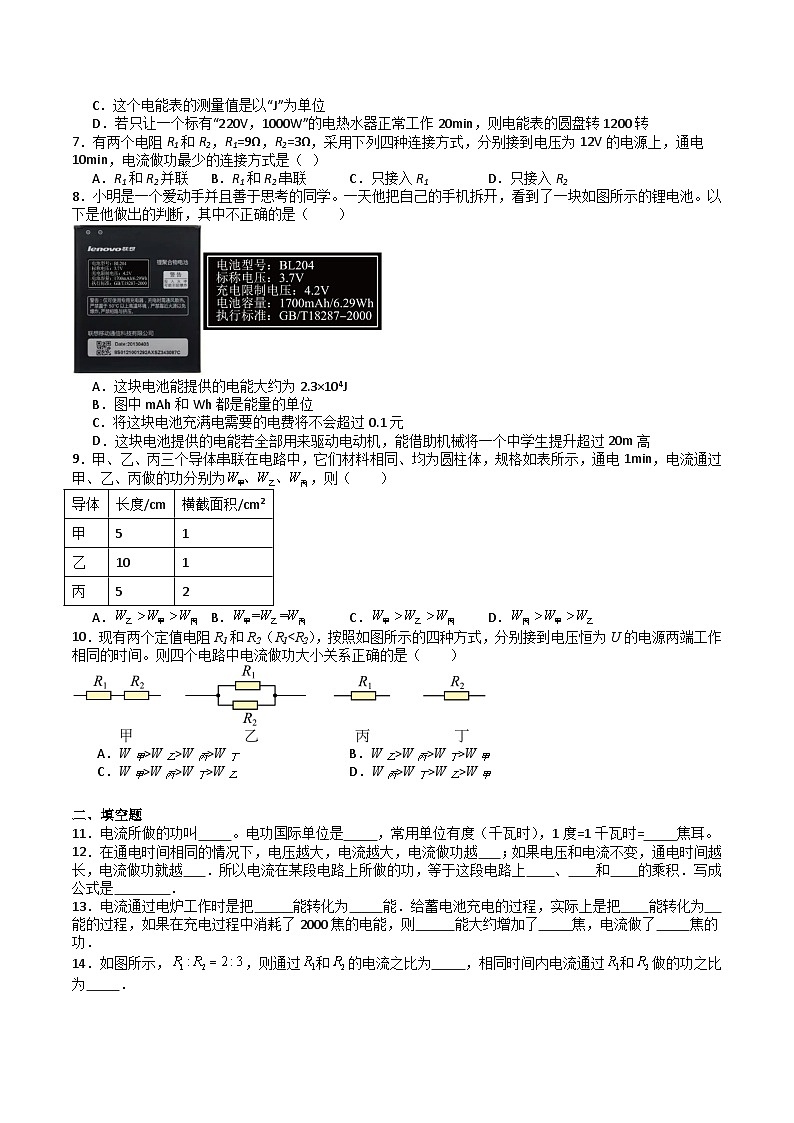

8．小明是一个爱动手并且善于思考的同学。一天他把自己的手机拆开，看到了一块如图所示的锂电池。以下是他做出的判断，其中不正确的是（ ）
A．这块电池能提供的电能大约为2.3×104J
B．图中mAh和Wh都是能量的单位
C．将这块电池充满电需要的电费将不会超过0.1元
D．这块电池提供的电能若全部用来驱动电动机，能借助机械将一个中学生提升超过20m高
9．甲、乙、丙三个导体串联在电路中，它们材料相同、均为圆柱体，规格如表所示，通电1min，电流通过甲、乙、丙做的功分别为，则（ ）
A．B．C．D．
10．现有两个定值电阻R1和R2（R1W乙>W丙>W丁B．W乙>W丙>W丁>W甲
C．W甲>W丙>W丁>W乙D．W丙>W丁>W乙>W甲
二、填空题
11．电流所做的功叫 。电功国际单位是 ，常用单位有度（千瓦时），1度=1千瓦时= 焦耳。
12．在通电时间相同的情况下，电压越大，电流越大，电流做功越 ；如果电压和电流不变，通电时间越长，电流做功就越 ．所以电流在某段电路上所做的功，等于这段电路上 、 和 的乘积．写成公式是 ．
13．电流通过电炉工作时是把 能转化为 能．给蓄电池充电的过程，实际上是把 能转化为 能的过程，如果在充电过程中消耗了2000焦的电能，则 能大约增加了 焦，电流做了 焦的功．
14．如图所示，，则通过和的电流之比为 ，相同时间内电流通过和做的功之比为 ．

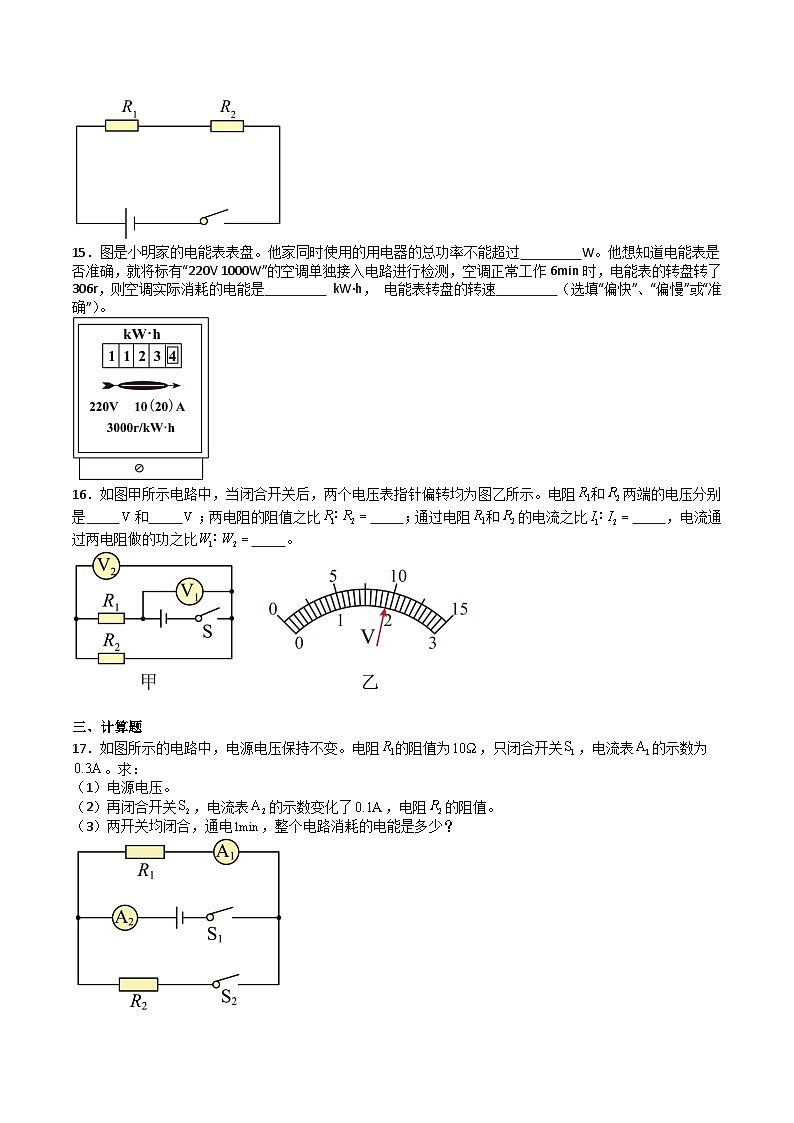

15．图是小明家的电能表表盘。他家同时使用的用电器的总功率不能超过 W。他想知道电能表是否准确，就将标有“220V 1000W”的空调单独接入电路进行检测，空调正常工作6min时，电能表的转盘转了306r，则空调实际消耗的电能是 kW·h， 电能表转盘的转速 （选填“偏快”、“偏慢”或“准确”）。
16．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示。电阻和两端的电压分别是 和 ；两电阻的阻值之比 ；通过电阻和的电流之比 ，电流通过两电阻做的功之比 。

三、计算题
17．如图所示的电路中，电源电压保持不变。电阻的阻值为，只闭合开关，电流表的示数为。求：
（1）电源电压。
（2）再闭合开关，电流表的示数变化了，电阻的阻值。
（3）两开关均闭合，通电，整个电路消耗的电能是多少？

18．如图所示电路中，电源电压为8V。闭合开关S，当滑动变阻器的滑片在最左端时，电压表示数为2V；再将滑动变阻器的滑片移到最右端，电流表示数为0.4A。
求：（1）定值电阻R1的阻值；
（2）滑动变阻器的最大阻值；
（3）当滑片在最右端时，电路工作10分钟所消耗的电能。
19．空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0标有“18V 100Ω”，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。
试分析和计算：
（1）定值电阻R0正常工作时的电流；
（2）定值电阻R0正常工作5min消耗的电能；
（3）电路中电流为0.1A时，对应的空气质量等级。

一、单选题
1．给电动车充电，计算它充满电后储存电能的公式是（ ）
A．W=UItB．W=I2RtC．tD．W=Fs
2．某家庭某月初电能表的示数如图甲，月底表盘示数如图乙，他所在地区每度电的电费是0.5元，将某家用电器单独接在该电能表上正常工作5 min，电能表指示灯闪烁了160次，则（ ）

A．本月他家应缴纳电费45元B．该家庭总共耗电17172KW·h
C．这个用电器5 min耗电160JD．该电能表只能在30A电路中使用
3．3月初，小明新家中的脉冲电能表示数为 ，电能表的部分参数及4月初的示数如图所示，下列说法正确的是（ ）

A．电能表是测量用电器消耗电功率的仪表
B．小明家3月初至4月初消耗的电能是380kW▪h
C．这个电能表允许通过的最大电流为10A
D．电能表每消耗1度电，脉冲指示灯闪1200次
4．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示，把它们串联在电路中，如图乙所示。闭合开关S，这时电流表的示数为0.2A，则电源电压和元件A1min内消耗的电能分别是（ ）

A．2.0 V 0.8 JB．4.5 V 0.5 JC．2.5 V 1.0 JD．4.5 V 24J
5．如图所示的电路中，、、是三只电表（电压表或电流表），闭合开关，标有“3V 0.5A”的灯泡L1正常发光，标有“6V 0.5A”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电表为电流表，且示数为1AB．电表为电压表，且示数为3V
C．电表为电流表，且示数为0.25AD．闭合开关S，电流1s所做总功为2.25J
二、填空题
6．如图所示，要使R1与R2组成并联电路，应闭合开关 ，若此时电流表A1和A2的示数之比为2：5，则R1与R2的电阻之比为 ，通电相同的时间，R1与R2消耗的电能之比为 。
7．如图是某晾衣机的工作电路图，电源电压U=220V，其中R是发热电阻。当开关S1闭合、S2断开时，晾衣机开启风干功能，其额定功率P1=44W；当开关S1，S2均闭合时，晾衣机开启烘干功能，通过R的电流I2=1A。使用风干功能时流过电动机的电流为 A，发热电阻R的阻值为 Ω，使用烘干功能1h消耗的电能为 。

8．如图所示的电路，电源电压恒定，R1为定值电阻，闭合开关，当滑动变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图。则滑动变阻器的最大电阻为 Ω，电源电压为 V，通电10秒电路消耗的电能最多为 J。
三、实验题
9．小莎利用如图所示的实验装置，探究电流做功多少跟什么因素有关。通过电动机将质量一定的重物提升一段距离来反映电流做功的多少，闭合开关，电动机将重物提升的高度越大，表明电流做的功越多。电路中的电源两端的电压可调，电压表测量电动机两端的电压，电流表测量通过电动机的电流，现将测得的实验数据记录在下表中。
（1）闭合开关后，电动机将重物提升的过程，是将 能转化为重物的机械能的过程；
（2）比较实验次数1和2，可以归纳出的结论是：电流做功的多少与 有关；
（3）比较实验次数1、3和4，可以归纳出的结论是：在通电时间一定时，电流与电压的乘积越大，电流通过电动机所做的功越 。
10．以下是云大附中物理兴趣小组的小鲁完成的实验；

小鲁发现：电流做功是把电能转化为其他形式能的过程，一般情况下电流做功的多少我们无法直接观察。于是，小鲁为了更直观地观察到电流做功的多少，设计了如图甲所示的实验，电动机通过细线将钩码吊起。请根据实验过程回答下列问题：
（1）请在图甲中将滑动变阻器正确接入电路 （要求：滑片向右滑动时电流表示数减小）；
（2）该实验是通过观察 比较出电流在不同情况下做功多少的；
（3）钩码的重力是0.5N，在第4次实验中，电动机消耗电能W电＝ J，做的机械功W机＝ J；
（4）比较2、4两组数据，可以看出电流做功与 有关。
四、计算题
11．如图甲所示，电源电压保持不变，R₁=10Ω，当闭合开关S，滑动变阻器滑片P从α端移到b端，两电表示数变化关系用图乙线段AB表示。求：
（1）电源电压；
（2）滑动变阻器R₂的最大阻值；
（3）滑片P移到ab中点位置时，电路1min内消耗的电能。

12．如图所示，电源电压恒定，R为滑动变阻器，小灯泡L的规格为“3V 3W”，不计灯丝电阻随温度而发生的变化。现将滑动变阻器的触头移至某一位置，当S1闭合，S2断开时，小灯泡正常发光；当S1与S2均闭合时，电流表的示数为1.5A。求：
（1）小灯泡正常发光时流过灯泡的电流强度I；
（2）电源电压U及滑动变阻器接入电路的阻值R1；
（3）S1闭合，S2断开，当滑动变阻器接入电路的阻值为12Ω时，滑动变阻器在50s内消耗的电能W。

13．如图所示，电源电压保持不变，闭合开关S1、S2，将滑动变阻器的滑片P移到a端时，灯泡正常发光，电压表的示数为6V，电流表A1的示数0.7A，电流表A2的示数为0.4A。（不考虑温度对灯丝电阻的影响）。求：
（1）电阻R1的阻值；
（2）求10s内，小灯泡正常发光所消耗的电能；
（3）只闭合开关S1，将滑动变阻器的滑片P移到ab中点，此时电流表示数0.2A，求滑动变阻器R2最大阻值。


一、综合题
1．个别老年人驾驶电动车不遵守交通规则，随意横穿马路、逆向行驶、随意调头，不分场合地按喇叭等行为，影响了正常的交通秩序；当你晴天在路上开车时，看到一个老头突然开雨刷了，那就要小心，因为他可能要变道了；如果他打完左闪灯打右闪灯，打完右闪灯又打左闪灯，那么请不要在意，因为他只是关不住灯！好在商丘的主要干道现在已采取禁行措施了。下表是某老年电动汽车的主要技术指标：
（1）左闪灯和右闪灯可以单独发光也可以同时发光，说明转可灯的连接方式是 的；
（2）若质量是一个65kg的人开着电动汽车在水平路面上以50km/h的速度匀速行驶时，受到的阻力是人与车总重的0.03倍，取g＝10N/kg，求：行驶1h电动机对汽车做的功；( )
（3）若普通的汽车每行驶100km耗油8L，油价约8.5元/L，照明用电的电费约0.6元/（kW·h），请通过计算说明使用电动汽车与普通的汽车哪种更经济。( )
一、单选题
1．【答案】A2．【答案】B3．【答案】D4．【答案】D5．【答案】D
6．【答案】D7．【答案】B8．【答案】B9．【答案】A10．【答案】B
二、填空题
11．【答案】 电功 焦耳 3.6×106
12．【答案】 多 多 电压 电流 时间 W=UIt
13．【答案】 电 内 电 化学 化学 2000 2000
14．【答案】
15．【答案】 4400 0.1 偏快
16．【答案】 7.6 1.9 4︰1 1︰1 4︰1
三、计算题
17解：（1）只闭合开关S1，电路为R1的简单电路，电流表A1测量通过R1的电流，由可得，电源电压为
（2）再闭合开关S2，电阻R2和电阻R1并联，电流表A2测量干路中的电流，因为并联电路各支路两端电压相等，且等于电源电压，所以，R1两端电压仍为电源电压，通过R1的电流I1保持不变，因此，电流表A2的示数变化了0.1A，其电流的变化值就是通过R2的电流，根据并联电路中电压特点可知，R2两端电压等于电源电压即干路上的电流增大了0.1A，由可得， R2的阻值为
（3）由题意知，两开关均闭合，电阻R2和电阻R1并联，根据并联电路干路电流等于各支路电流之和可知，即
由W=UIt可得，通电，整个电路消耗的电能为
18．解：（1）闭合开关S，将滑动变阻器的滑片移到最右端，滑动变阻器接入电路的阻值为0Ω，电路为R1的简单电路，电压表测量电源电压，电流表测量电路电流，电流表示数为0.4A，定值电阻R1的阻值为
（2）闭合开关S，当滑动变阻器的滑片在最左端时，定值电阻和滑动变阻器串联，电压表测量定值电阻两端的电压，电流表测量电流，电压表示数为2V，根据欧姆定律可知，电路电流为
根据串联电路的电压特点可知，滑动变阻器两端的电压为
根据欧姆定律可知，滑动变阻器的最大阻值为
（3）当滑片在最右端时，电路工作10分钟所消耗的电能为
19．解：（1）定值电阻R0标有“18V 100Ω”，根据欧姆定律可得定值电阻R0正常工作时的电流
（2）定值电阻R0正常工作5min消耗的电能
（3）闭合开关，气敏电阻R与定值电阻R0串联，电流表测电路中电流，串联电路总电阻等于各部分电阻之和，根据欧姆定律可得通过电路的电流可得
电路中电流为0.1A时有
由图象知，空气质量指数K在51～100之间，对应的空气质量等级为良
一、单选题
1．【答案】A2．【答案】A3．【答案】B4．【答案】D5．【答案】D
二、填空题
6．【答案】 S1、S3 3∶2 2∶3
7．【答案】 0.2 220 0.264
8．【答案】 20 3 9
三、实验题
9．【答案】 电 通电时间 多
10．【答案】 砝码吊起的高度 1.2 0.8 电压
四、计算题
11．解：（1）如图所示，当滑动变阻器滑片P移到b端时，是只有的简单电路，此时通过的电流为0.6A，则两端的电压即为电源电压
（2）如图乙所示，当滑动变阻器滑片P移到α端时变阻器接入电路的阻值最大，两个电阻串联，通过的电流为0.2A，变阻器两端的电压为4V，则滑动变阻器R₂的最大阻值为
（3）当滑片P移到ab中点位置时，变阻器接入电路的电阻为，根据串联电路中的电阻规律可知此时电路总电阻为
则电路通过的电流为
则电路1min内消耗的电能为
12．解：（1）小灯泡正常发光时流过灯泡的电流强度
（2）将滑动变阻器的触头移至某一位置，当S1闭合，S2断开时，变阻器和灯泡串联，电流表测量电路中的电流，由串联电路电流的规律可知通过变阻器的电流是1A，电源电压
U=UL+IR1=3V+1A×R1①
当S1与S2均闭合时，只有变阻器的简单电路，电流表测量电路中的电流，电源电压
U=I′R1=1.5A×R1②
由①和②得到
U=9V，R1=6Ω
（3）灯泡正常发光时的电阻
S1闭合，S2断开，当滑动变阻器接入电路的阻值为12Ω时，电路中的电流
滑动变阻器在50s内消耗的电能
W=I″2Rt=(0.6A)2×12Ω×50s=216J
13．解：闭合开关S1、S2，将滑动变阻器的滑片P移到a端时，变阻器接入电路中的电阻为零，灯泡L与定值电阻R1并联，电压表V测电源两端的电压，电流表A1测干路电流，电流表A2测R1支路的电流。
（1）由电表的示数知道，电源的电压U＝6V，干路电流I＝0.7A，R1支路的电流I1＝0.4A，因并联电路中各支路两端的电压相等，所以，由知道，电阻R1的阻值
（2）因并联电路中干路电流等于各支路电流之和，所以，灯泡正常发光时的电流
IL＝I﹣I1＝0.7A﹣0.4A＝0.3A
则10s内小灯泡正常发光所消耗的电能
W＝UILt＝6V×0.3A×10s＝18J
（3）灯泡的电阻
只闭合开关S1，灯泡L与滑动变阻器R2串联，电流表A1测电路中的电流，此时电路的总电阻
因串联电路中总电阻等于各分电阻之和，且滑动变阻器的滑片P位于ab中点，所以，滑动变阻器接入电路中的电阻
则R2＝20Ω，即滑动变阻器R2最大阻值为20Ω。

一、综合题
1．
【答案】 并联 1.5×107J 电动汽车
导体
长度/cm
横截面积/cm2
甲
5
1
乙
10
1
丙
5
2
空气质量指数K
0～50
51～100
101～150
150～200
201～300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
重度污染
次数
电流表示数I/A
电压表示数U/V
通电时间t/s
重物上升高度h/m
1
0.12
4
10
0.06
2
0.12
4
20
0.12
3
0.14
6
10
0.09
4
0.16
10
10
0.17
次数
电流表示数/A
电压表示数/V
通电时间/s
钩码上升高度/m
1
0.2
1.5
1
0.4
2
0.2
1.5
2
0.8
3
0.4
1.5
1
0.8
4
0.2
3
2
1.6
最高车速
120km/h
一次充电连续行驶里程
150km
蓄电池
336V/40A·h高性能磷酸铁锂电池
充电时间
4~6h
每百公里耗电
15kW·h
整车质量
935kg
