辽宁省营口市鲅鱼圈区2024-2025学年九年级上学期12月月考物理试卷-A4

这是一份辽宁省营口市鲅鱼圈区2024-2025学年九年级上学期12月月考物理试卷-A4，共8页。试卷主要包含了单选题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。

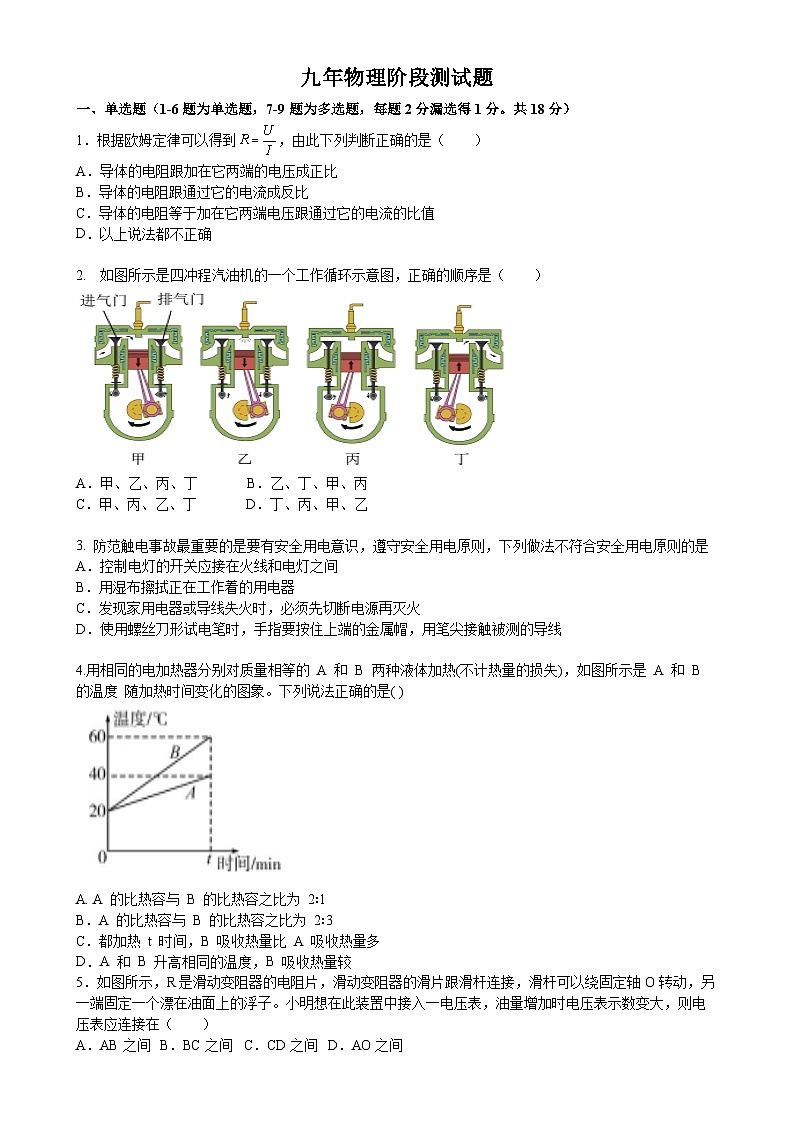

1．根据欧姆定律可以得到，由此下列判断正确的是（ ）
A．导体的电阻跟加在它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻等于加在它两端电压跟通过它的电流的比值
D．以上说法都不正确
2. 如图所示是四冲程汽油机的一个工作循环示意图，正确的顺序是（ ）
3. 防范触电事故最重要的是要有安全用电意识，遵守安全用电原则，下列做法不符合安全用电原则的是
4.用相同的电加热器分别对质量相等的 A 和 B 两种液体加热(不计热量的损失)，如图所示是 A 和 B 的温度 随加热时间变化的图象。下列说法正确的是( )
A. A 的比热容与 B 的比热容之比为 2∶1
B．A 的比热容与 B 的比热容之比为 2∶3
C．都加热 t 时间，B 吸收热量比 A 吸收热量多
D．A 和 B 升高相同的温度，B 吸收热量较

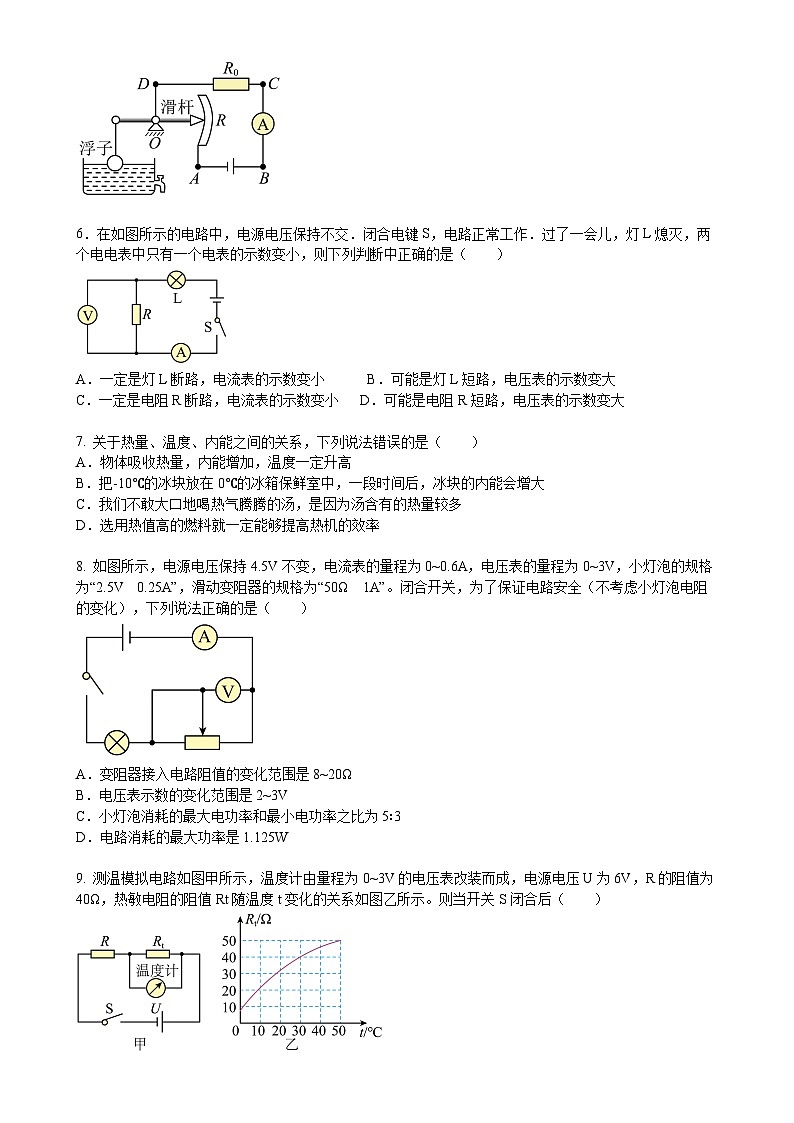

5．如图所示，R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个漂在油面上的浮子。小明想在此装置中接入一电压表，油量增加时电压表示数变大，则电压表应连接在（ ）
A．AB之间B．BC之间C．CD之间D．AO之间
6．在如图所示的电路中，电源电压保持不交．闭合电键S，电路正常工作．过了一会儿，灯L熄灭，两个电电表中只有一个电表的示数变小，则下列判断中正确的是（ ）
A．一定是灯L断路，电流表的示数变小 B．可能是灯L短路，电压表的示数变大
C．一定是电阻R断路，电流表的示数变小 D．可能是电阻R短路，电压表的示数变大
7. 关于热量、温度、内能之间的关系，下列说法错误的是（ ）
8. 如图所示，电源电压保持4.5V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，小灯泡的规格为“2.5V 0.25A”，滑动变阻器的规格为“50Ω 1A”。闭合开关，为了保证电路安全（不考虑小灯泡电阻的变化），下列说法正确的是（ ）

9. 测温模拟电路如图甲所示，温度计由量程为0~3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示。则当开关S闭合后（ ）
二、填空题（每空1分，共18分）
10．当某导体两端电压是3V时，通过它的电流是0.3A，当它两端电压减小为1V时，通过它的电流变
为 A；当它两端电压为0时，该导体的电阻为 Ω。一个电铃，其两端的电压为24V时恰好能正常工作，此时通过电铃的电流为0.5A，现要将该电铃接到电压为36V的电源上，且能正常工作，应 联一个阻值为 的电阻。
11 . 如图所示的仪表用于测量家庭消耗的______，由图中信息可知，家中同时工作的用电器总功率不应超过______瓦。0.2度电可使一个标有“220V 2000W”字样的电热水壶连续正常工作______小时。
.
11图 12图
12. 巨磁电阻（GMR）效应是指某些材料的电阻值随外磁场减小而增大的现象。如图所示，闭合开关S1和S2，通电螺线管的左端是_______极。若要使电流表示数增大，滑动变阻器应向______移动。（填“左”或“右”），此时灯泡的亮度_______（填“变暗”、“变亮”、“不变”）。
13. 家庭电路中电流过大的原因有______和用电器总功率过大。如图是小文连接的照明灯电路，闭合开关S，发现电灯不发光，他用试电笔测试图中的a、b、c、d四点，只有测试c点时氖管不发光，则电路发生的故障可能是______两点间某处断路。
13图

14. 如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯L2的灯丝断了，其他部分均正常，这时闭合S，若用电压表分别:测量B、C两点间的电压，其示数应为 V；测量A、B两点间的电压，其示数应为 V；测量A、C两点间的电压，其示数应为 V．

14图
15.如图是玩具汽车上的控制电路，对其进行测量和研究发现：电动机的线圈电阻为1，保护电阻R为4，当闭合开关S后，两电压表的示数分别为6V和2V，则此时电动机的功率为______W，通电时间5分钟，产生的热量为 J，若转轴被卡住而使电动机不转动，电压表V2的示数会______（选填“变大”、“变小”或“不变”）。
15图
三、作图题（4分）
16. 对照如图所示的实物电路，在虚线框内画出电路图。
17.标出磁感线方向及小磁针的N级
四、实验题（22分）
18.（4分）小王和小明利用如图两套装置探究①“不同物质吸热升温的现象”以及②“不同燃料充分燃烧放热的现象”，液体和燃料的质量以及种类根据实验的需要和方便进行正确选取。

（1）两个实验中都要控制______ （选填“燃料/液体”）质量相等；
（2）在探究“不同物质吸热升温的特点”时，物质吸热的多少是通过______ 来反映的；在探究“燃料燃烧放出的热量”，燃烧放热多少是通过______ 来反映的（均填写序号）；
A.温度计上升的示数 B.加热时间
（3）假设在两个实验探究中根据所测数据都画出了如图图像（不计热量的损失），则根据图像可计算出，在探究不同物质吸热升温的现象中，图像一和图像二表示两种物质的比热容之比为______ 。
19. （5分）“探究串联电路的电压关系”的实验电路如图甲所示，请完成下列问题。
（1）为了使探究得出结论具有普遍意义，、应该选择________（选填“相同”或“不同”）的小灯泡。
（2）在测两端的电压时，小明为了节省时间，采用以下方法：电压表的连接点不动，只断开连接点，并改接到连接点上。这种操作会导致电压表指针_______________；
（3）排除故障后，小明用电压表分别测与、与之间的电压，电压表的示数分别如图乙和图丙所示，则电压表的示数分别为________V，UAC= ________V
（4）另一组同学在实验时发现两灯泡上的电压、之和略小于，与预期结果不相符，换用其他器材并规范操作，多次实验后结果均为，其原因可能是_______________。
20.（6分） 如图甲所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。你仔细观察甲、乙两图，回答下列问题。
（1）实验中电流通过导体时产生热量的多少是通过观察比较U形管___________反映出来；
（2）图甲是探究导体产生的热量与大小是否与___________有关的装置；在实验中，改变滑片的位置，多次进行实验的目的是：___________；
（3）如图甲进行实验时，实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是___________；
（4）将虚线框里甲装置换成乙图装置进行实验是为了探究电流通过导体时产生热量与___________的关系；一段时间后___________边容器中电流产生的热量多。
21.（7分）小刚同学利用如图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V。
(1)请用笔画线代替导线将如图所示的电路连接完整；(滑片向右移动时灯泡变亮)
(2)闭合开关，小刚移动滑片，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是小灯泡___________；
(3)排除故障后，闭合开关，当滑动变阻器的滑片位于某一位置时，电压表示数如图乙所示，接下来应该向_______(选填“左”、“右”)移动滑片，才能使小灯泡正常发光；
(4)小刚根据测得的数据绘制了小灯泡的电流随电压变化的图像(如图丙所示)，由图像可知，小灯泡正常工作时的电阻是_____________Ω(保留一位小数)，进一步分析图像可以发现小灯泡的I-U图像不是直线，这是因为_____________________________________；
(5)小刚想用原电路测某未知电阻Rx的阻值，他用该电阻替换灯泡后，发现电压表损坏，于是设计了图丁实验电路(滑动变阻器最大阻值为R0，电源电压未知且不变)，请将下列实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，_______________________________，记录电流表示数I2；
③写出待测电阻的表达式，Rx=____________________。(用R0、I1、I2符号表示)
五、综合应用题（6+7+5，18分）
22. 何为养生壶？养生壶是一种用于养生保健可以烹饮的容器，如图甲所示。养生壶主要由耐高温玻璃制成，可避免壶身与食材发生化学反应，影响养生效果，其加热原理如图乙所示。养生壶的额定电压为220V，R1、R2均是发热电阻，其中R2=506Ω。养生壶正常工作时，开关置于“1”为加热挡，电路中电流为5A；开关置于“2”为保温挡。求：
(1)将壶内1kg的水从20℃加热到100℃，水吸收的热量；[]
(2)当开关置于“1”时，R1消耗的电功率是多大？
(3)当开关置于“2”时，养生壶5min消耗的电能是多少？
23. （7分）如图甲所示的电路，电源电压保持不变，小灯泡标有“3V”字样，其部分关系图象如图乙所示，滑动变阻器的最大电阻值为30Ω，定值电阻，电流表的量程为 ，电压表的量程为。求：
(1)小灯泡的额定功率是多少？
(2)只闭合开关S和，将变阻器的滑片移到中点时，电流表示数为0.1A，则电源电压是多少？
(3)只闭合开关S和，移动变阻器的滑片，在保证各电路元件安全的情况下，滑动变阻器允许接入电路的阻值变化范围是多少？
24.（5分）阅读短文，回答文后的问题。
寒假期间，学校组织同学们开展社会实践活动——参观镇上的蛋鸡养殖场，如图甲所示。同学们在工作人员的带领下参观养殖场的各项设施和设备。请你完成下面的社会实践报告。
1.【选址要求】
（1）交通方便；
（2）水质优良；
（3）___________（请你写出一条养殖场选址还需满足的条件）。【环境要求】
2.（1）鸡雏入舍前采用熏蒸消毒法对育雏舍进行严格消毒。熏蒸时工作人员闻到消毒水的气味，这是_______现象。
（2）鸡雏入舍后要严格控温。第一周32℃-34℃，第二周28℃-30℃，以后每周降温不超过3℃，四周后温度恒定在 22℃左右。
3.【解决问题】
寒冬时节，如何才能为鸡雏提供温暖的环境，是养殖场亟待解决的问题。为此我们设计了一个恒温箱系统，原理如图乙所示。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动。
（1）系统中的电磁继电器实质是由电磁铁控制的___________（填“开关”“电源”或“用电器”）。
（2）R3阻值应 ___________（填“大于”或“小于”）R4阻值；
（3）为使恒温箱控制的温度降低，可将R1的阻值调_________（填“大”或“小”）一些。
A．甲、乙、丙、丁 B．乙、丁、甲、丙
C．甲、丙、乙、丁 D．丁、丙、甲、乙
A．控制电灯的开关应接在火线和电灯之间
B．用湿布擦拭正在工作着的用电器
C．发现家用电器或导线失火时，必须先切断电源再灭火
D．使用螺丝刀形试电笔时，手指要按住上端的金属帽，用笔尖接触被测的导线
A．物体吸收热量，内能增加，温度一定升高
B．把-10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增大
C．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
D．选用热值高的燃料就一定能够提高热机的效率
A．变阻器接入电路阻值的变化范围是8~20Ω
B．电压表示数的变化范围是2~3V
C．小灯泡消耗的最大电功率和最小电功率之比为5∶3
D．电路消耗的最大功率是1.125W
A．此电路可测量的最高温度为50℃
B．温度计的0℃应标在电压表零刻度处
C．若只增大电源电压U，电路可测量的最高温度将减小
D．若只增大R，电路可测量的最高温度将增大
