湖南省娄底市新化县2024-2025学年九年级上学期12月月考物理试题-A4

这是一份湖南省娄底市新化县2024-2025学年九年级上学期12月月考物理试题-A4，共6页。试卷主要包含了7V等内容，欢迎下载使用。

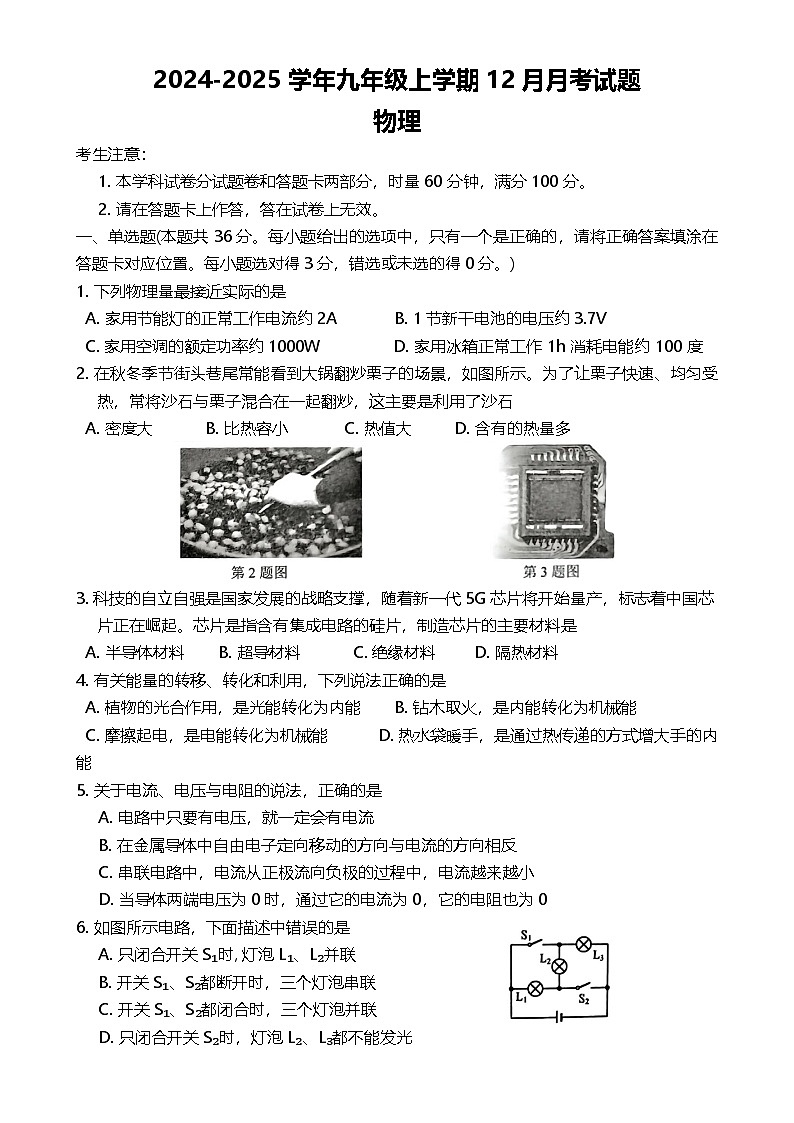

考生注意：
1. 本学科试卷分试题卷和答题卡两部分，时量60分钟，满分100分。
2. 请在答题卡上作答，答在试卷上无效。
一、单选题(本题共36分。每小题给出的选项中，只有一个是正确的，请将正确答案填涂在答题卡对应位置。每小题选对得3分，错选或未选的得0分。)
1. 下列物理量最接近实际的是
A. 家用节能灯的正常工作电流约2A B. 1节新干电池的电压约3.7V
C. 家用空调的额定功率约1000W D. 家用冰箱正常工作 1h消耗电能约 100度
2. 在秋冬季节街头巷尾常能看到大锅翻炒栗子的场景，如图所示。为了让栗子快速、均匀受热，常将沙石与栗子混合在一起翻炒，这主要是利用了沙石
A. 密度大 B. 比热容小 C. 热值大 D. 含有的热量多
3. 科技的自立自强是国家发展的战略支撑，随着新一代5G 芯片将开始量产，标志着中国芯片正在崛起。芯片是指含有集成电路的硅片，制造芯片的主要材料是
A. 半导体材料 B. 超导材料 C. 绝缘材料 D. 隔热材料
4. 有关能量的转移、转化和利用，下列说法正确的是
A. 植物的光合作用，是光能转化为内能 B. 钻木取火，是内能转化为机械能
C. 摩擦起电，是电能转化为机械能 D. 热水袋暖手，是通过热传递的方式增大手的内能
5. 关于电流、电压与电阻的说法，正确的是
A. 电路中只要有电压，就一定会有电流
B. 在金属导体中自由电子定向移动的方向与电流的方向相反
C. 串联电路中，电流从正极流向负极的过程中，电流越来越小
D. 当导体两端电压为0时，通过它的电流为0，它的电阻也为0
6. 如图所示电路，下面描述中错误的是
A. 只闭合开关S₁时, 灯泡L₁、L₂并联
B. 开关S₁、S₂都断开时，三个灯泡串联
C. 开关S₁、S₂都闭合时，三个灯泡并联
D. 只闭合开关S₂时，灯泡L₂、L₃都不能发光

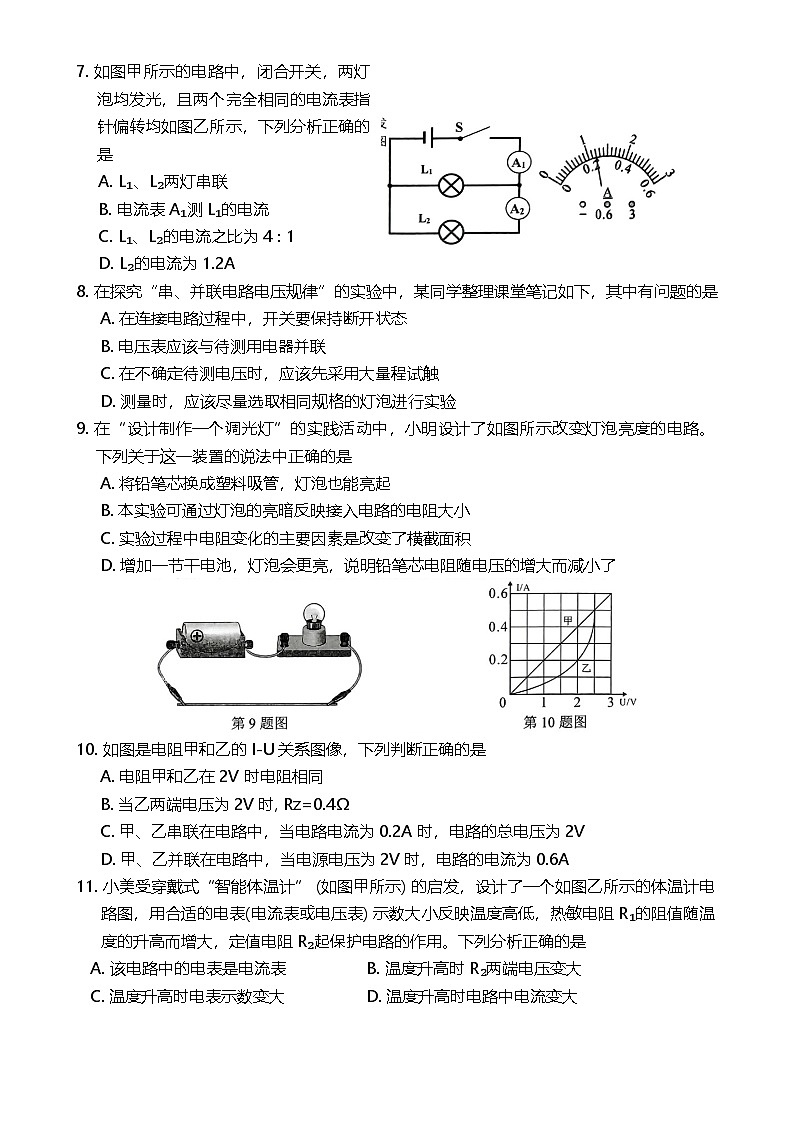

7. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，下列分析正确的是
A. L₁、L₂两灯串联
B. 电流表A₁测L₁的电流
C. L₁、L₂的电流之比为4∶1
D. L₂的电流为1.2A
8. 在探究“串、并联电路电压规律”的实验中，某同学整理课堂笔记如下，其中有问题的是
A. 在连接电路过程中，开关要保持断开状态
B. 电压表应该与待测用电器并联
C. 在不确定待测电压时，应该先采用大量程试触
D. 测量时，应该尽量选取相同规格的灯泡进行实验
9. 在“设计制作一个调光灯”的实践活动中，小明设计了如图所示改变灯泡亮度的电路。下列关于这一装置的说法中正确的是
A. 将铅笔芯换成塑料吸管，灯泡也能亮起
B. 本实验可通过灯泡的亮暗反映接入电路的电阻大小
C. 实验过程中电阻变化的主要因素是改变了横截面积
D. 增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了
10. 如图是电阻甲和乙的I-U关系图像，下列判断正确的是
A. 电阻甲和乙在2V时电阻相同
B. 当乙两端电压为2V时, Rz=0.4Ω
C. 甲、乙串联在电路中，当电路电流为0.2A时，电路的总电压为2V
D. 甲、乙并联在电路中，当电源电压为2V时，电路的电流为0.6A

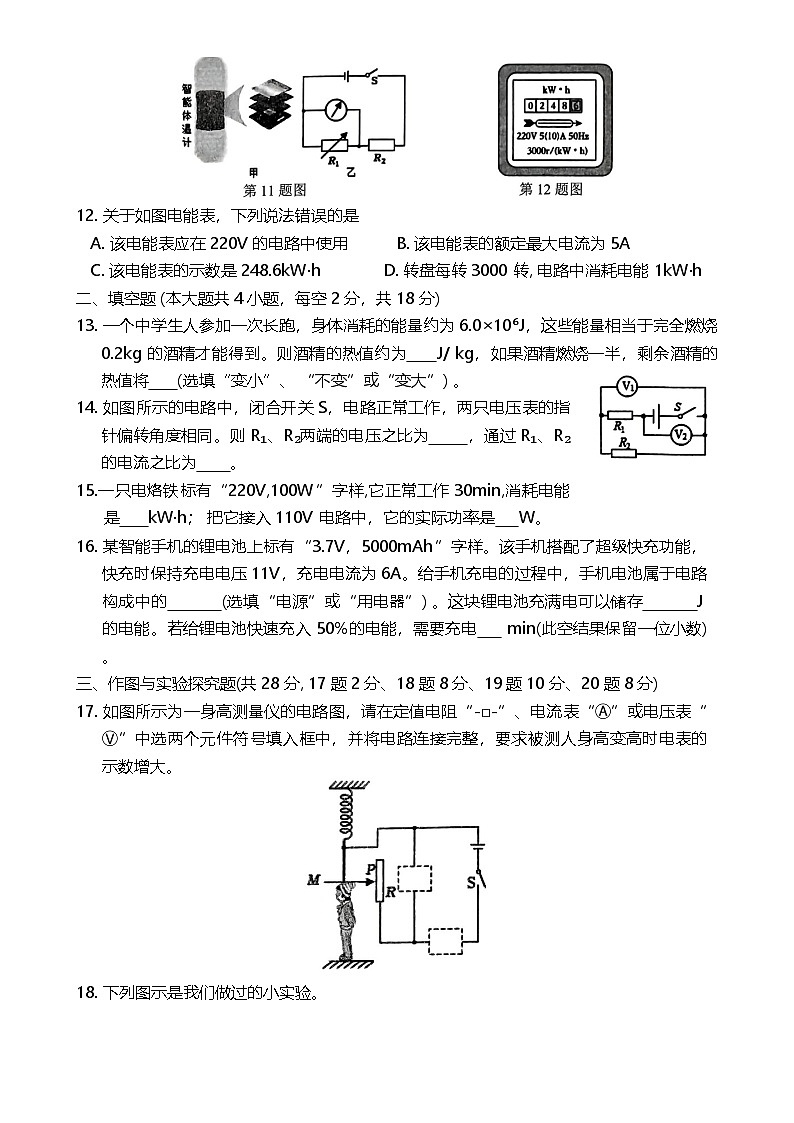

11. 小美受穿戴式“智能体温计” (如图甲所示) 的启发，设计了一个如图乙所示的体温计电路图，用合适的电表(电流表或电压表) 示数大小反映温度高低，热敏电阻R₁的阻值随温度的升高而增大，定值电阻R₂起保护电路的作用。下列分析正确的是
A. 该电路中的电表是电流表 B. 温度升高时 R₂两端电压变大
C. 温度升高时电表示数变大 D. 温度升高时电路中电流变大
12. 关于如图电能表，下列说法错误的是
A. 该电能表应在220V的电路中使用 B. 该电能表的额定最大电流为5A
C. 该电能表的示数是248.6kW·h D. 转盘每转3000转, 电路中消耗电能 1kW·h
二、填空题 (本大题共4小题，每空2分，共18分)
13. 一个中学生人参加一次长跑，身体消耗的能量约为6.0×10⁶J，这些能量相当于完全燃烧0.2kg的酒精才能得到。则酒精的热值约为 J/ kg，如果酒精燃烧一半，剩余酒精的热值将 (选填“变小”、 “不变”或“变大”) 。
14. 如图所示的电路中，闭合开关S，电路正常工作，两只电压表的指针偏转角度相同。则R₁、R₂两端的电压之比为 ，通过R₁、R₂的电流之比为 。
15.一只电烙铁标有“220V,100W”字样,它正常工作30min,消耗电能是 kW·h； 把它接入110V 电路中，它的实际功率是 W。
16. 某智能手机的锂电池上标有“3.7V，5000mAh”字样。该手机搭配了超级快充功能，快充时保持充电电压11V，充电电流为6A。给手机充电的过程中，手机电池属于电路构成中的 (选填“电源”或“用电器”) 。这块锂电池充满电可以储存 J的电能。若给锂电池快速充入50%的电能，需要充电 min(此空结果保留一位小数)。
三、作图与实验探究题(共28分, 17题2分、18题8分、19题10分、20题8分)
17. 如图所示为一身高测量仪的电路图，请在定值电阻“-□-”、电流表“Ⓐ”或电压表“Ⓥ”中选两个元件符号填入框中，并将电路连接完整，要求被测人身高变高时电表的示数增大。
18. 下列图示是我们做过的小实验。
(1) 甲图所示的实验说明 ；
(2) 乙图所示的为汽油机的 冲程；
(3) 丙图所示的实验可以说明带电体有吸引 的性质；
(4) 丁图验电器的工作原理是 。
19. 小明做“探究电流与电阻关系”实验，实验器材有：电源(电压恒为6V)、定值电阻(5Ω、10Ω、15Ω、20Ω各一只) 、滑动变阻器(规格为“30Ω 1A”)、电压表(0~3V)、电流表(0~0.6A)、开关、导线若干。
(1) 请用笔画线代替导线，帮助小明连接好甲图所示的电路，要求闭合开关前，把滑动变阻器的滑片 P 调在最左端。
(2) 图乙是小明根据测得的实验数据绘制的电流I随电阻R变化的图像。若把R的电阻由5Ω更换为10Ω后，没有调节滑动变阻器的滑片就闭合开关，直接读出电流表的示数 0.25A(选填“大于”、“小于”或“等于”)；最终通过正确操作，实验得出结论： 。
(3) 在使用10Ω和20Ω电阻完成实验时，滑动变阻器消耗的电功率之比为 。
(4) 为了顺利完成4次实验，定值电阻两端的电压至少为 V。
20. 为测量某待测电阻Rₓ的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。
(1) 在连接电路时，开关S应处于 状态；
(2)闭合开关，发现无论怎样移动滑片P，电流表都没有示数，电压表示数接近电源电压，则故障可能是 ；
(3) 排除故障后继续实验，当电压表示数为2V时，电流表示数如图乙所示，则 Rₓ=;
(4)该小组的同学们进一步拓展，利用电源(电压未知但恒定不变)、阻值为R定值电阻、电流表、开关等器材测量Rₓ的阻值：
①闭合开关S₁、断开 S₂，读出电流表的示数I₁；
②同时闭合开关S₁和S₂，读出电流表的示数I₂；
③根据实验数据，计算出待测电阻 Rₓ=。。 (用R、I₁、I₂表示)
四、综合应用题(本题共18分，其中第21题8分，第22题10分)
21. 小明利用一个手动开关S₁和一个红外移动感应开关S₂(有人经过感应开关时 S₂自动闭合，30s后自动断开) 、两个白炽灯给爷爷房间设计了一个夜灯工作电路，如图所示。床灯 L₁标有“220V 22W”字样, 地灯 L₂标有“220V 5W”字样。求:
(1) 床灯正常工作时的电流多大? ； (2分)
(2) 地灯L₂正常工作时的电阻R₂; (3分)
(3) 地灯正常工作两次消耗的电能。 (3分)
22. 随着人们生活水平的提高，我国农村地区也广泛使用了多档位电热水器。某款多档位电热水器，水箱容积80L，内部简化电路如图所示。已知U =220V、R₁=48.4Ω,R₂=60.5Ω、cₖ=4.2×10³J/(kg⋅°C), ρₖ=1.0×10³kg/m³。
(1) 当S₁断开、S₂闭合时，求电热水器此档位的加热功率； (2分)
(2) 将80L水从20℃加热到40℃, 求水吸收的热量; (4分)
(3)当S₁闭合、S₂断开时, 完成(2) 中加热用时140min,求该档位的加热效率; (4分)
参考答案
一、单选题（本题共 36 分。每小题给出的选项中，只有一个是正确的，请将正确答案填写在下面的对应的方格内。每小题选对得 3 分，错选或未选的得 0 分。）
二、填空题（本大题共 4 小题，每空 2 分，共 18 分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
C
B
A
D
B
A
C
D
B
D
C
B
