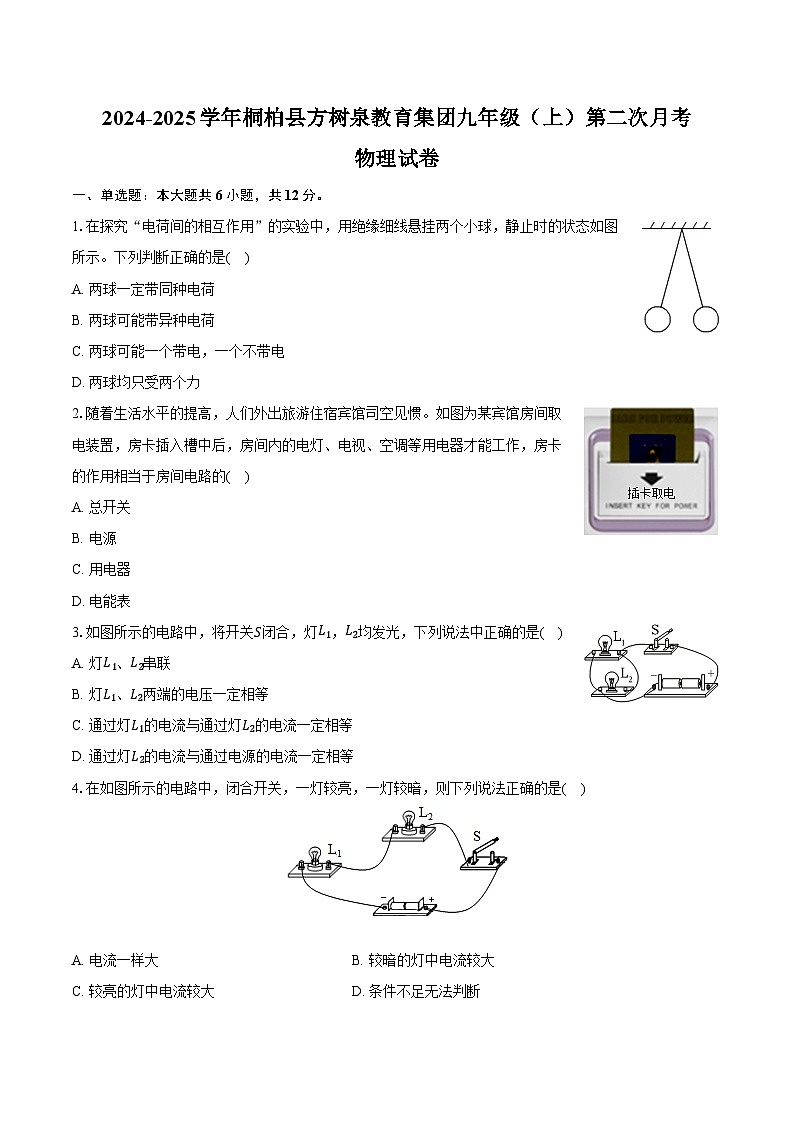

2024-2025学年河南省南阳市桐柏县方树泉教育集团九年级（上）第二次月考物理试卷（含答案）

这是一份2024-2025学年河南省南阳市桐柏县方树泉教育集团九年级（上）第二次月考物理试卷（含答案），共7页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题：本大题共6小题，共12分。
1.在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是( )
A. 两球一定带同种电荷
B. 两球可能带异种电荷
C. 两球可能一个带电，一个不带电
D. 两球均只受两个力
2.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的( )
A. 总开关
B. 电源
C. 用电器
D. 电能表
3.如图所示的电路中，将开关S闭合，灯L1，L2均发光，下列说法中正确的是( )
A. 灯L1、L2串联
B. 灯L1、L2两端的电压一定相等
C. 通过灯L1的电流与通过灯L2的电流一定相等
D. 通过灯L2的电流与通过电源的电流一定相等
4.在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是( )
A. 电流一样大B. 较暗的灯中电流较大
C. 较亮的灯中电流较大D. 条件不足无法判断

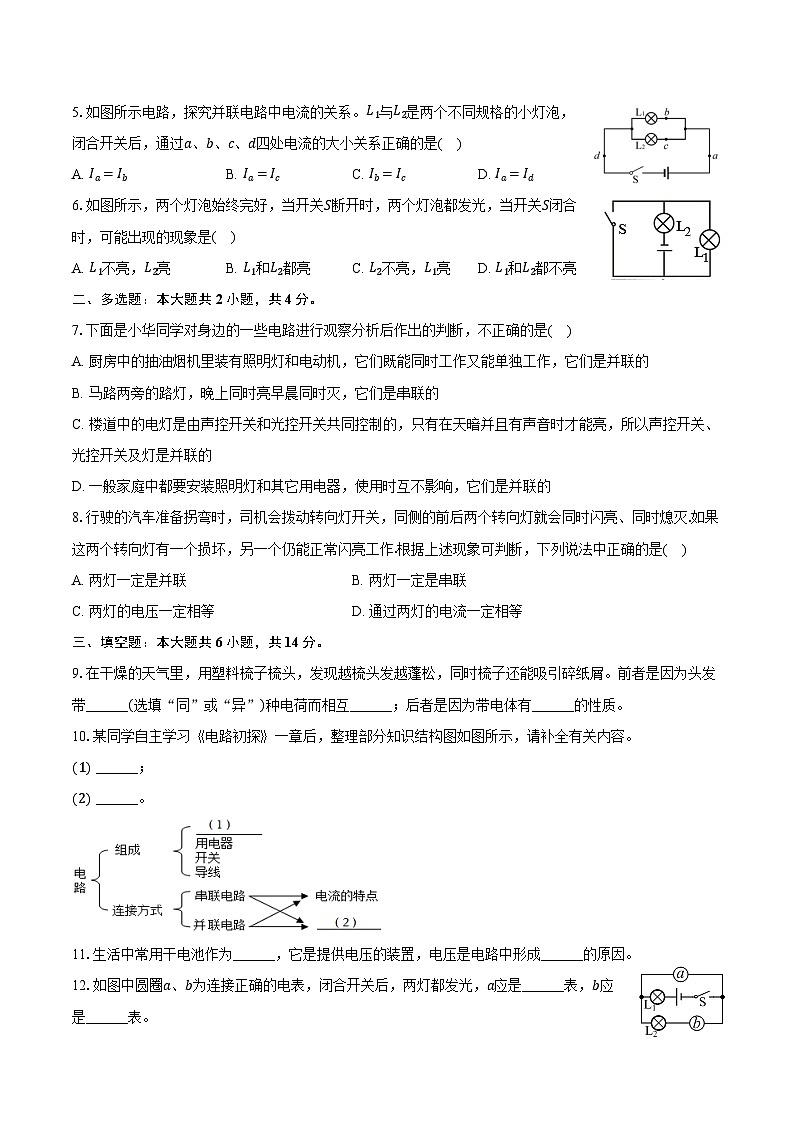

5.如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是( )
A. Ia=IbB. Ia=IcC. Ib=IcD. Ia=Id
6.如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是( )
A. L1不亮，L2亮B. L1和L2都亮C. L2不亮，L1亮D. L1和L2都不亮
二、多选题：本大题共2小题，共4分。
7.下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是( )
A. 厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是并联的
D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
8.行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭.如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作.根据上述现象可判断，下列说法中正确的是( )
A. 两灯一定是并联B. 两灯一定是串联
C. 两灯的电压一定相等D. 通过两灯的电流一定相等
三、填空题：本大题共6小题，共14分。
9.在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带______(选填“同”或“异”)种电荷而相互______；后者是因为带电体有______的性质。
10.某同学自主学习《电路初探》一章后，整理部分知识结构图如图所示，请补全有关内容。
(1) ______；
(2) ______。
11.生活中常用干电池作为______，它是提供电压的装置，电压是电路中形成______的原因。
12.如图中圆圈a、b为连接正确的电表，闭合开关后，两灯都发光，a应是______表，b应是______表。

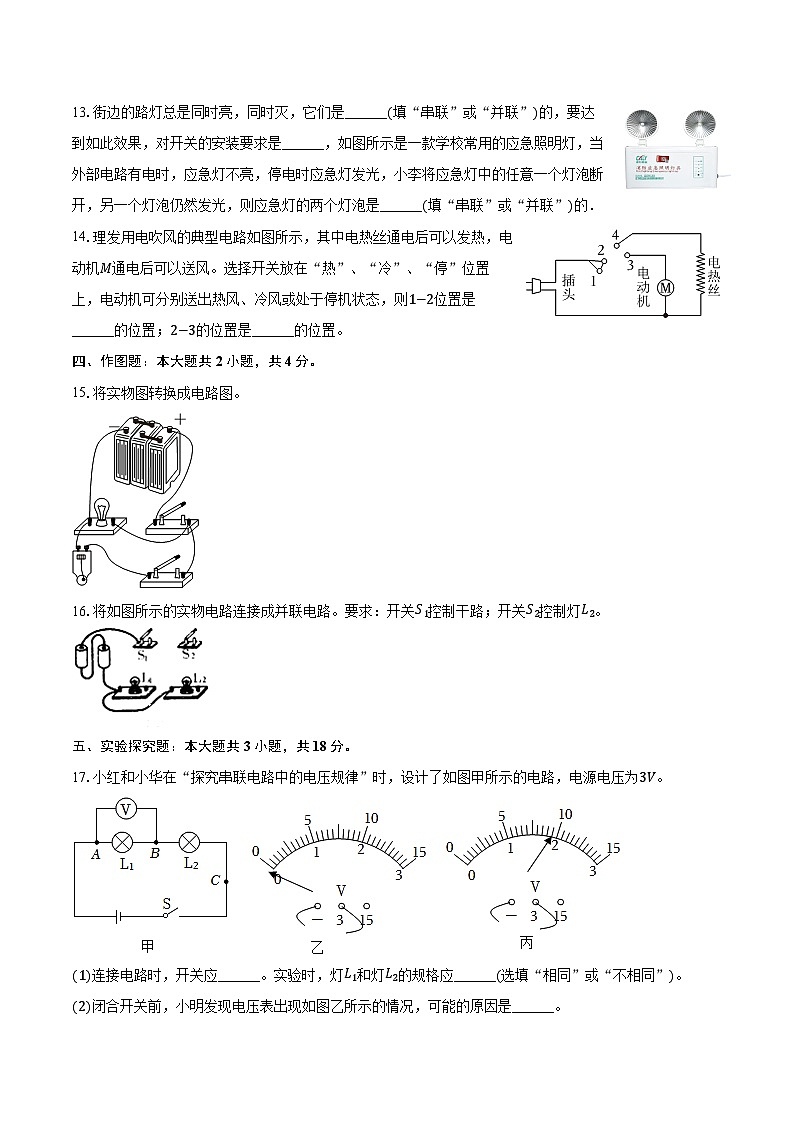

13.街边的路灯总是同时亮，同时灭，它们是______(填“串联”或“并联”)的，要达到如此效果，对开关的安装要求是______，如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______(填“串联”或“并联”)的．
14.理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风。选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1−2位置是______的位置；2−3的位置是______的位置。
四、作图题：本大题共2小题，共4分。
15.将实物图转换成电路图。
16.将如图所示的实物电路连接成并联电路。要求：开关S1控制干路；开关S2控制灯L2。
五、实验探究题：本大题共3小题，共18分。
17.小红和小华在“探究串联电路中的电压规律”时，设计了如图甲所示的电路，电源电压为3V。

(1)连接电路时，开关应______。实验时，灯L1和灯L2的规格应______(选填“相同”或“不相同”)。
(2)闭合开关前，小明发现电压表出现如图乙所示的情况，可能的原因是______。
A.电压表正负接线柱接反
B.电压表所选量程过小
C.电压表未调零
(3)排除故障后，闭合开关S，电压表的示数如图乙所示，此时灯L1两端的电压为______V。
(4)在测灯L2两端的电压时，为了节省时间，小红把电压表所接的B点不动，只断开A接点，并把接线改接到C接点上，这个方法______(选填“能”或“不能”)测出灯L2两端的电压，原因是：______。
18.利用如图(甲)所示的实验装置探究“沙子和水的温度变化与吸热的关系”。操作如下：
(1)在两烧杯中分别装入初温度相同且______相等的沙子和水。
(2)用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间的关系图象，如图乙所示；
(3)实验中，是通过比较______来间接反映沙子和水吸收的热量；
(4)分析图象可知，对于质量相等的沙子和水，升温较快的是______；若使两者升高相同的温度，则______吸收的热量较多，由此可见，______的比热容较大。
19.在“探究串联电路的电压规律“实验中，部分实验电路如图甲所示。
(1)请用笔画线代替导线，按照电路图将图乙所示的实物电路连接完整，要求电压表测量灯L1两端的电压。
(2)连接好电路后，闭合开关，发现两灯都不亮，电压表有示数，若是其中一只灯泡发生故障，则电路故障可能是______。
(3)排除电路故障后进行实验，测出灯L1两端电压U1后，为了测量灯L2两端电压U2，接下来的操作是：
①______；
②闭合开关，______。
(4)实验中选用多种规格的灯泡，用电压表分别测量灯L1、L2两端电压U1、U2和串联电路两端的电压U，测得的实验数据如下表：
分析表中数据，可得出的结论是：串联电路两端的电压______。
(5)第2次和第3次实验中，U2均大于U1，两灯泡两端的电压大小不同的原因是______。
六、计算题：本大题共2小题，共12分。
20.用天然气热水器将20kg水从25℃加热到75℃，消耗了0.2m3的天然气。已知天然气的热值为3.5×107J/m3，水的比热容为4.2×103J/(kg⋅℃)。
(1)此过程中水吸收的热量是多少？
(2)0.2m3天然气完全燃烧放出的热量是多少？
(3)该热水器加热这些水的效率是多少？
21.如图所示，在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，求：
(1)电路中的总电流；
(2)通过灯L1和L2的电流。
参考答案
1.A
2.A
3.B
4.A
5.D
6.A
7.BC
8.AC
9.同；排斥；吸引轻小物体。
10.电源 电压的特点
11.电源 电流
12.电压 电流
13.并联 接在干路上 并联
14.停机 冷风
15.解：由实物图知，灯、电铃并联，一个开关、电铃在一条支路，灯单独一条支路，电路图如图所示：

16.解：由题知，两灯并联，开关S1控制干路，则S1接在干路上；
开关S2控制灯L2，开关S2与灯L2串联，如下图所示：

17.断开 不相同 C 1.9 不能 电压表正负接线柱接反
18.质量 加热时间 沙子 水 水
19.L1开路 断开开关，将电压表拆下来，而后将电压表并联在灯泡L2两端 读出电压表的示数即可 等于各部分电压之和 两个灯泡的规格不同
20.解：(1)此过程中水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×20kg×(75℃−25℃)=4.2×106J；
(2)0.2m3天然气完全燃烧放出的热量：
Q放=Vq=0.2m3×3.5×107J/m3=7×106J；
(3)该热水器加热这些水的效率：
η=Q吸Q放×100%=4.2×106J7×106J×100%=60%。
答：(1)此过程中水吸收的热量是4.2×106J；
(2)0.1m3天然气完全燃烧放出的热量是7×106J；
(3)该热水器加热这些水的效率是60%。
21.解：
(1)由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A ​1选用的是大量程，由乙图可知干路电流为I=1.5A；
(2)A2测量通过灯泡L2的电流，故A ​2选择的是小量程，所以L2的电流为I2=0.3A；
由并联电路电流的规律I=I1+I2可得，通过灯L1的电流：I1=I−I2=1.5A−0.3A=1.2A。
答：(1)电路中的总电流为1.5A；
(2)通过灯L1的电流为1.2A，通过L2的电流为0.3A。 实验次数
L1两端电压U1/V
L2两端电压U2/V
串联电路两端电压U/V
1
1.5
1.5
3.0
2
1.2
1.8
3.0
3
1.1
1.9
3.0
