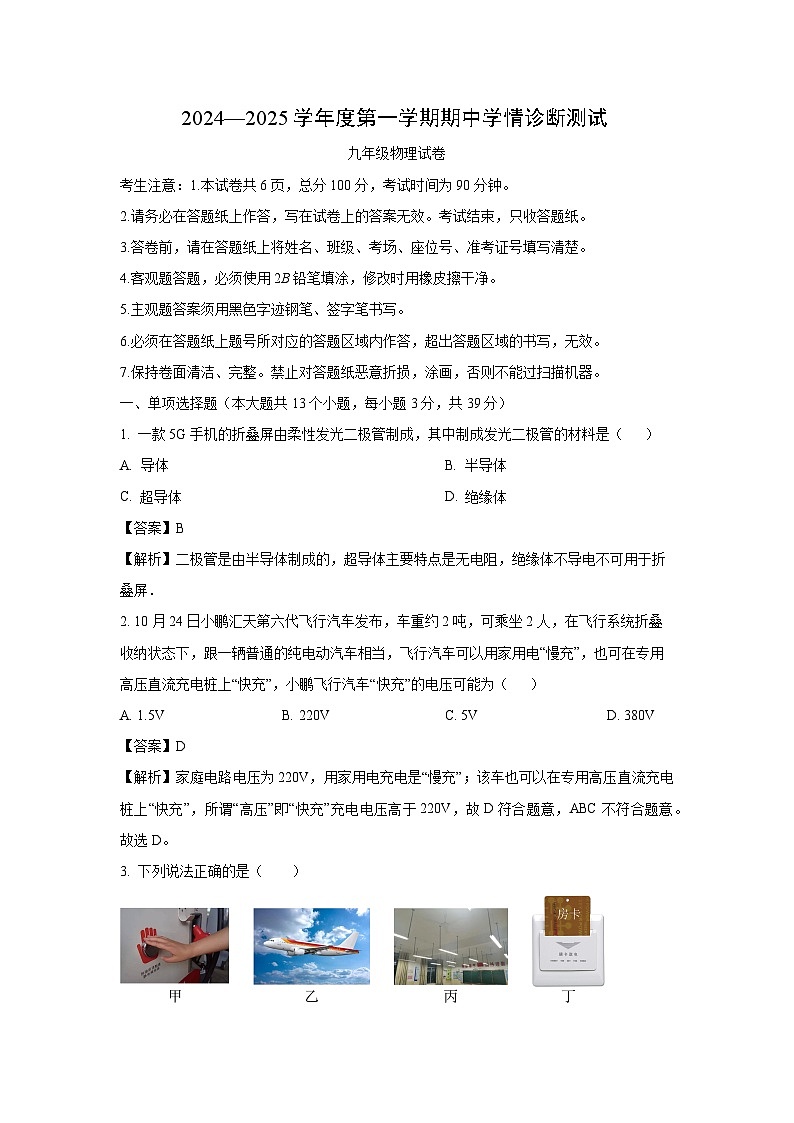

2024~2025学年河北省张家口市桥西区九年级(上)11月期中 物理试卷(解析版)

这是一份2024~2025学年河北省张家口市桥西区九年级(上)11月期中 物理试卷(解析版)，共22页。试卷主要包含了保持卷面清洁、完整等内容，欢迎下载使用。
考生注意：1.本试卷共6页，总分100分，考试时间为90分钟。
2.请务必在答题纸上作答，写在试卷上的答案无效。考试结束，只收答题纸。
3.答卷前，请在答题纸上将姓名、班级、考场、座位号、准考证号填写清楚。
4.客观题答题，必须使用2B铅笔填涂，修改时用橡皮擦干净。
5.主观题答案须用黑色字迹钢笔、签字笔书写。
6.必须在答题纸上题号所对应的答题区域内作答，超出答题区域的书写，无效。
7.保持卷面清洁、完整。禁止对答题纸恶意折损，涂画，否则不能过扫描机器。
一、单项选择题（本大题共13个小题，每小题3分，共39分）
1. 一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是（ ）
A. 导体B. 半导体
C. 超导体D. 绝缘体
【答案】B
【解析】二极管是由半导体制成的，超导体主要特点是无电阻，绝缘体不导电不可用于折叠屏．
2. 10月24日小鹏汇天第六代飞行汽车发布，车重约2吨，可乘坐2人，在飞行系统折叠收纳状态下，跟一辆普通的纯电动汽车相当，飞行汽车可以用家用电“慢充”，也可在专用高压直流充电桩上“快充”，小鹏飞行汽车“快充”的电压可能为（ ）
A. 1.5VB. 220VC. 5VD. 380V
【答案】D
【解析】家庭电路电压为220V，用家用电充电是“慢充”；该车也可以在专用高压直流充电桩上“快充”，所谓“高压”即“快充”充电电压高于220V，故D符合题意，ABC不符合题意。
故选D。

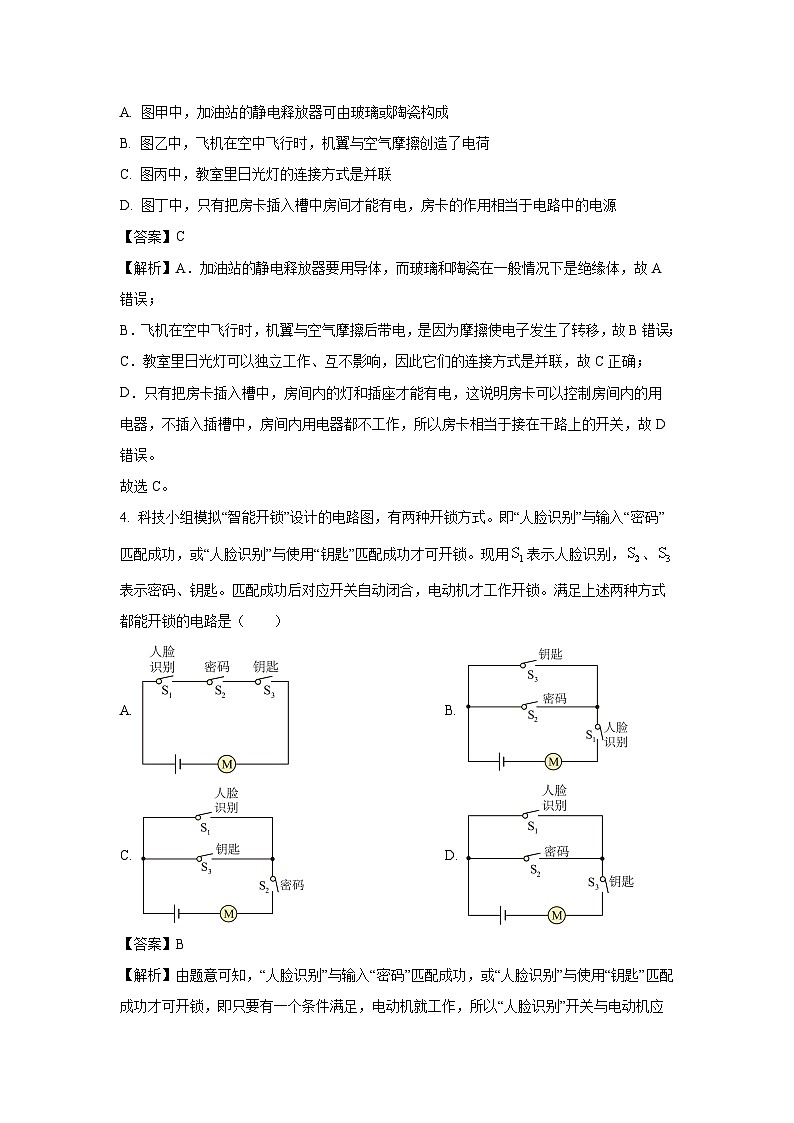

3. 下列说法正确的是（ ）

A. 图甲中，加油站的静电释放器可由玻璃或陶瓷构成
B. 图乙中，飞机在空中飞行时，机翼与空气摩擦创造了电荷
C. 图丙中，教室里日光灯的连接方式是并联
D. 图丁中，只有把房卡插入槽中房间才能有电，房卡的作用相当于电路中的电源
【答案】C
【解析】A．加油站的静电释放器要用导体，而玻璃和陶瓷在一般情况下是绝缘体，故A错误；
B．飞机在空中飞行时，机翼与空气摩擦后带电，是因为摩擦使电子发生了转移，故B错误；
C．教室里日光灯可以独立工作、互不影响，因此它们的连接方式是并联，故C正确；
D．只有把房卡插入槽中，房间内的灯和插座才能有电，这说明房卡可以控制房间内的用电器，不插入插槽中，房间内用电器都不工作，所以房卡相当于接在干路上的开关，故D错误。
故选C。
4. 科技小组模拟“智能开锁”设计的电路图，有两种开锁方式。即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用表示人脸识别，、表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（ ）
A. B.
C. D.
【答案】B
【解析】由题意可知，“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，即只要有一个条件满足，电动机就工作，所以“人脸识别”开关与电动机应在干路上，“密码”开关与“钥匙”开关并联，故B符合题意，ACD不符合题意。
故选B。

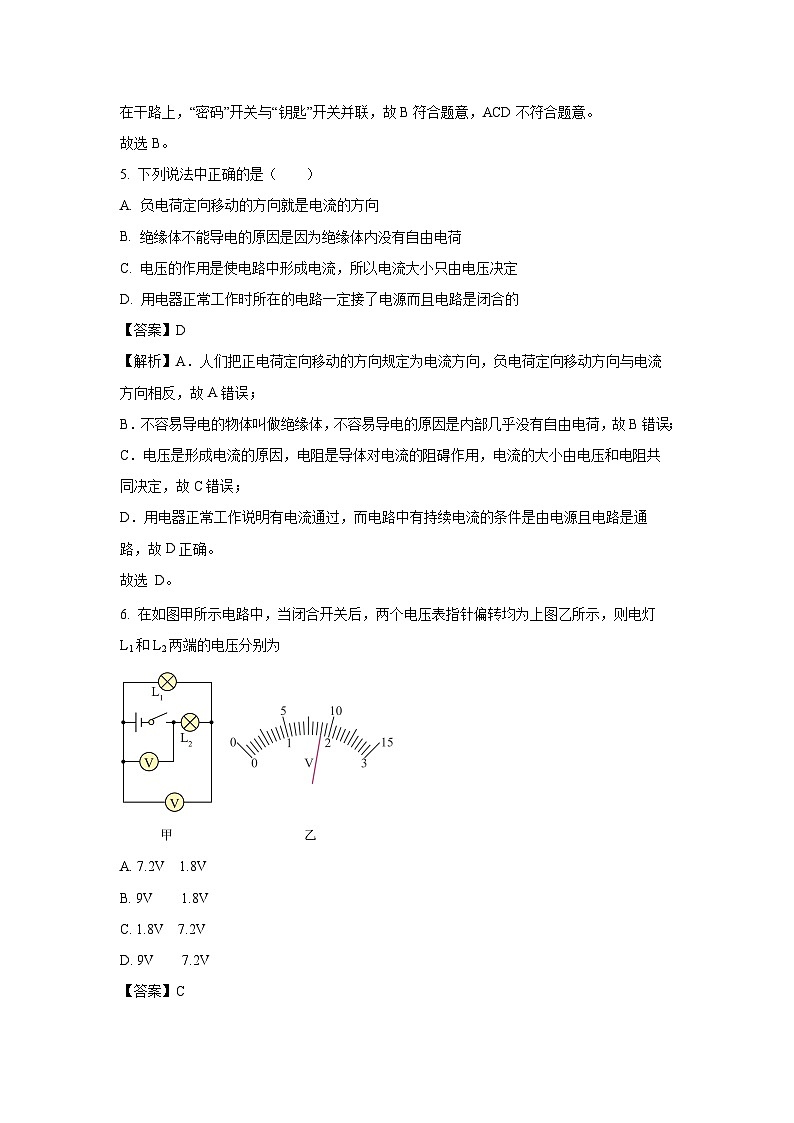

5. 下列说法中正确的是（ ）
A. 负电荷定向移动的方向就是电流的方向
B. 绝缘体不能导电的原因是因为绝缘体内没有自由电荷
C. 电压的作用是使电路中形成电流，所以电流大小只由电压决定
D. 用电器正常工作时所在的电路一定接了电源而且电路是闭合的
【答案】D
【解析】A．人们把正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反，故A错误；
B．不容易导电的物体叫做绝缘体，不容易导电的原因是内部几乎没有自由电荷，故B错误；
C．电压是形成电流的原因，电阻是导体对电流的阻碍作用，电流的大小由电压和电阻共同决定，故C错误；
D．用电器正常工作说明有电流通过，而电路中有持续电流的条件是由电源且电路是通路，故D正确。
故选 D。
6. 在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为
A. 7.2V 1.8V
B. 9V 1.8V
C. 1.8V 7.2V
D. 9V 7.2V
【答案】C
【解析】由图示可知，两个灯泡是串联的，电压一个是测电源电压，一个是测灯泡L1两端的电压，由于两个电压表指针所指的位置相同，所以可知它们所用的量程不同，示数之间是5倍的关系，所以可知灯泡L1两端的电压为1.8V，电源电压为9V，所以可知灯泡L2两端的电压为7.2V，故应选C．
7. 在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光。要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点。以下哪个观点可以推断这两盏电灯肯定是串联的（ ）
A. 开关能同时控制这两盏灯的亮与灭
B. 用电流表分别测出这两盏灯都发光时的电流，发现电流不相等
C. 用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等
D. 用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等
【答案】D
【解析】A．开关能同时控制这两盏灯的亮与灭的，可能是串联，也可能是开关在并联电路的干路中，故A不合题意；
B．串联电路中处处电流相等，如果用电流表分别测出这两盏灯都发光时的电流，发现电流不相等，说明一定是并联电路，故B不合题意；
C．并联电路各用电器两端的电压相等，串联电路如果两灯泡是同种规格，其电压也是相等的，故C不合题意；
D．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等，说明它们一定是规格不同的两只灯泡串联，D符合题意。
故选D。
8. 如图所示是一个自动体重测试仪的工作原理图，R是滑动变阻器的电阻片，滑动变阻器的滑片P和滑杆连接。当被测量者站在体重测试台上测量体重时，体重测试台下移，滑杆带动滑动变阻器的滑片P向上移动。有关该测试仪的说法正确的是（ ）
A. 体重测试仪电路由于缺少开关，始终处于通路
B. 体重显示表是用电压表改装成的
C. 体重测试仪所测体重越大，电路总电阻越大
D. 体重测试仪所测体重越大，电路中的电流越大
【答案】D
【解析】A．当自动体重测试仪不工作时，滑片位于绝缘体的位置，电路断路，故A错误；
B．由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故B错误；
CD．体重测试仪所测体重越大时，变阻器接入电路中的电阻越小，电路总电阻越小；根据欧姆定律可知，电路中的电流越大，故C错误，D正确。
故选D。
9. 如图所示，闭合开关后，两电流表的示数如图所示。下列说法正确的是（ ）
A. 甲是A1表，通过L1的电流为
B. 甲是A2表，通过L1的电流为
C. 甲是A1表，通过L1的电流为
D. 甲是A2表，通过L1的电流为
【答案】A
【解析】由图可知，甲乙两表分别接入大量程与小量程，甲示数为1A、乙示数为0.4A，说明甲表测量干路电流，乙表测量支路电流，故甲是A1表，根据并联分流可知通过L1的电流为
故选A。
10. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的I—U图像，根据图像，下列说法错误的是（ ）
A. 通过导体A的电流与其两端的电压成正比
B. 导体A的电阻小于导体B的电阻
C. 将A、B两导体并联后的总电阻R并的I—U图像在图中的①区域
D. 将A、B两导体串联后的总电阻R串的I—U图像在图中的①区域
【答案】D
【解析】A．由图像可知，导体A的I﹣U图像为一条过原点的直线，为正比例函数图像，因此通过导体A的电流与其两端的电压成正比，故A正确，不符合题意；
B．由图像可知，当两导体两端的电压相等时，通过导体A的电流大于通过导体B的电流，由可知，导体A的电阻小于导体B的电阻，故B正确，不符合题意；
C．由并联电路的电阻特点可知，A、B两导体并联后的总电阻R并小于A、B中任何一个电阻，即并联后的总电阻小于较小的A电阻的阻值，因此在相同电压下，通过并联后总电阻的电流比通过导体A中的电流要大，故其图像应该在①区域，故C正确，不符合题意；
D．由串联电路的电阻特点可知，将A、B两导体串联后的总电阻大于A、B中任何一个电阻，因此在相同电压下，通过串联后总电阻的电流比通过导体B中的电流要小，故其图像应该在③区域，故D错误，符合题意。
故选D。
11. 如图所示的电路中，闭合开关S后，在滑片P向右滑动过程中，下面关于各电表示数变化情况的分析正确的是（ ）
A. 电流表A₁示数变小
B. 电压表V与电流表A₂的比值变大
C. 电压表V示数变小
D. 电流表A₂示数变大
【答案】B
【解析】由电路图可知，闭合开关S后，滑动变阻器R1与定值电阻R2并联，电流表A1测R2支路的电流，电流表A2测干路电流，电压表V测电源两端的电压。
C．由电源的电压不变可知，滑片移动时电压表V的示数不变，故C错误；
A．因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R2支路的电流不变，即电流表A1的示数不变，故A错误；
D．在滑片P向右滑动过程中，变阻器接入电路中的电阻变大，由可知，通过变阻器R1支路的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2示数变小，故D错误；
B．电压表V的示数不变，电流表A2示数变小，则电压表V与电流表A2的比值变大，故B正确。
故选B。
12. 如图所示电路，闭合开关S后，小灯泡、都不发光，用电压表接A、B两点时有示数，接B、C两点时无示数。若电路中只有一处故障，则产生上述现象的原因可能是（ ）
A. 小灯泡的灯丝断了B. 小灯泡的灯丝断了
C. 开关S处发生断路D. 滑动变阻器R发生短路
【答案】A
【解析】AB．闭合开关S，小灯泡、都不发光，说明电路发生了断路现象，用电压表接A、B两点时有示数，说明A、B两点之外电路为通路，接B、C两点时无示数，而且电路中只有一处故障，说明小灯泡的灯丝断了，故A符合题意，B不符合题意；
C．若开关S处发生断路，用电压表接A、B两点和B、C两点都没有示数，故C不符合题意；
D．若滑动变阻器R发生短路，电路仍为通路，灯都会亮且用电压表接A、B两点和B、C两点都有示数，故D不符合题意。
故选A。
13. 为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）
A. （2）（4）B. （2）（3）
C. （1）（3）D. （3）（4）
【答案】A
【解析】（1）开关S1闭合，S2断开时，R0和Rx串联，电流表可以测出通过Rx的电流Ix；S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻，故（1）不符合题意；
（2）开关S1闭合，S2接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S2接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据
求出Rx的电阻，故（2）符合题意；
（3）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表仍侧电源的电压，无法测出Rx两端的电压，所以不能求出Rx的电阻，故（3）不符合题意；
（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux．根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压
U0=U-Ux
根据
求出通过定值电阻的电流。根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流
Ix=I0
根据
求出电阻，故（4）符合题意。
故选A。
二、填空题（每空1分，共19分）
14. 小明用毛皮摩擦过的橡胶棒靠近悬挂着的泡沫小球，发现泡沫小球被吸引，则泡沫小球______带电；若泡沫小球被排斥，则泡沫小球______带电。（均选填“一定”或“不一定”）
【答案】不一定 一定
【解析】[1]毛皮摩擦过的橡胶棒带负电，毛皮摩擦过的橡胶棒去靠近悬挂的泡沫小球，发现泡沫小球被吸引，则泡沫小球不一定带电，因为异种电荷可以相互吸引，同时带电体也可以吸引轻小物体，所以小球可能带正电，也可能不带电。
[2]若泡沫小球被排斥，则根据同种电荷相互排斥可知，泡沫小球一定带有同种电荷，即一定带负电。
15. 如图所示是常用的“一拖三”手机充电线，若将其USB插头连入电路同时为三台手机充电，三台手机的连接方式是___________，此时三台手机的电池相当于___________（选填“电源”或“用电器”）。若拔掉其中一部手机，充电线中的总电流会___________（选填“变大”“变小”或“变大”）。
【答案】并联 用电器 变小
【解析】[1]三部手机充电时，这三部手机可以独立工作，互不影响，所以三部手机在电路中的连接方式为并联。
[2]充电时，三部手机的电池需要消耗电能，相当于简单电路中的用电器。
[3]三部手机分别在不同支路中，若拔掉其中一部手机，则少了一条工作的支路，根据并联电路中干路电流等于支路电流之和可知，电路中的总电流将会变小。
16. 将阻值为20Ω、40Ω的甲、乙两电阻串联入电路中，则它们两端的电压之比为___________；若将它们并联入电路中，通过它们的电流之比为___________。
【答案】1∶2 2∶1
【解析】[1]两电阻串联接入电路，串联电路各处电流相等，根据U=IR可知它们两端的电压之比
[2]两电阻并联接入电路，并联电路各支路两端电压相等，根据欧姆定律可得通过它们的电流之比
17. 甲、乙两位同学在做“用电流表测电流”的实验中。
甲：在闭合开关前，电流表指针摆动出现了如图所示的情况；
乙：在闭合开关后，电流表指针摆动也出现了如图所示的情况；
请分析他们在电流表的用，分别存在什么问题，并写在下面的横线上；
甲同学的问题：___________，乙同学的问题：___________。

【答案】电流表未调零 电流表正负接线柱接反了
【解析】[1]甲同学在闭合开关前，电流表中没有电流通过，电流表指针偏转到零刻度线左侧，是由于电流表未调零造成的。
[2]乙同学在闭合开关后，电流表中有电流通过，电流表指针偏转到零刻度线左侧，是由于电流表正负接线柱接反了造成。
18. 如图，小朋友从滑梯滑下后出现了“怒发冲冠”的情景，若用丝绸摩擦过的带正电的玻璃棒靠近头发时，头发被排斥。“怒发冲冠”现象是因为___________，小朋友与滑梯摩擦过程中瞬间电流的方向是从___________。（选填“小朋友流向滑梯”或“滑梯流向小朋友”）
【答案】头发上带同种电荷而互相排斥 滑梯流向小朋友
【解析】[1]用丝绸摩擦过的带正电的玻璃棒靠近头发时，头发被排斥，因同种电荷互相排斥，说明头发也带了正电荷，因为每一根头发都带了同种电荷，而同种电荷互相排斥，所以头发之间互相排斥，产生了“怒发冲冠”的现象。
[2]因小朋友和滑梯摩擦，摩擦起电后，头发带正电说明头发失去了电子，那么滑梯得到了电子，电子的移动方向是从小朋友到滑梯，物理学规定正电荷定向移动的方向为电流方向，与电子定向移动方向相反，所以瞬间电流方向为从滑梯流向小朋友。
19. 体脂率是指人体内脂肪的质量占人体总质量的百分比。肌肉密度比脂肪密度大，肌肉比脂肪更容易导电。若人的体脂率下降，体重不变，则人体的密度增大，人体的电阻___________（选填“增大”或“减小”）。若小强的父亲在医院测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小强的父亲两手之间的电阻为___________Ω。小强的父亲两手之间的电阻___________（选填“可能”或“不可能”）大于两脚之间的电阻。
【答案】减小 2×103 可能
【解析】[1]在体脂率下降、体重不变的情况下，脂肪变少、肌肉变多，而肌肉密度大于脂肪，故人体密度会变大。肌肉导电性比脂肪好，故整体导电性变好，电阻变小。
[2]根据欧姆定律，得到两手之间电阻为
[3]两手之间距离可能小于两脚之间距离，但通过电流的横截面积也是两手之间小于两脚之间，故两手和两脚之间电阻无法比较，小强的父亲两手之间的电阻可能大于两脚之间的电阻。
20. 小聪所在的学校举行了纪念“中国共青团成立一百周年”科创活动，他用所学知识设计出一个电路，其电路图如图所示，电源电压为6V。当滑片P在最左端时，电压表示数4V，电流表示数为0.2A，R2为___________Ω；当滑片P向右移动时，电流表的示数会___________，电压表的示数会___________（两空均选填“变大”、“变小”或“不变”）。

【答案】10 不变 变大
【解析】[1]由电路图可知，由于电压表的内阻很大，相当于断路，滑动变阻器的最大阻值和定值电阻串联，电流表测电路中的电流，电压表测滑片P左侧部分两端的电压与R1两端的电压之和。当滑片P在最左端时，电压表R1两端的电压，则此时滑动变阻器R2两端的电压为
由欧姆定律可知
[2]当滑片P向右移动时，接入电路中的电阻不变，由可知，电路中的电流不变，即电流表的示数不变。
[3]当滑片P向右移动时，P左侧电阻变大，由U=IR可知，滑片P左侧部分两端的电压变大，R1两端的电压不变，滑片P左侧部分两端的电压与R1两端的电压之和变大，即电压表的示数变大。
21. 小灯泡L和电阻R中电流随电压的变化情况如图所示，若将它们并联接在电压为2V的电源两端，电路中的总电流为___________A；若将它们串联接在某电源两端，当通过小灯泡L的电流为0.3A时，该电源电压为___________V。
【答案】0.35 9
【解析】[1]L与R并联时，由于并联电路各支路两端的电压相等，且等于电源电压，所以当电源电压为2V时，L与R两端的电压均为2V，由图可知，通过L和R的电流分别为0.25A和0.1A，由并联电路的电流规律可得，电路中的总电流为
[2]由图可知，电阻R的电流与电压成正比，由欧姆定律可知电阻R的阻值是不变的，由图象可知，当R两端的电压为2V时，通过它的电流为0.1A，故R的阻值为
L与R串联时，由于串联电路中的电流处处相等，所以通过L和R的电流相等，由图可知，当电流为0.3A时，L两端的电压3V，此时R两端的电压为
由串联电路的电压规律可知电源电压为
三、作图及实验探究题（22题2分，其他每空1分，共29分）
22. 请根据图所示的实物电路画出电路图。
【答案】
【解析】分析实物图可知，、并联，开关在干路上，开关在支路上，电流表测干路电流，据此画出电路图如下：
23. 下面是“探究串并联电路的电流、电压特点”的实验。
（1）小明用如图甲所示的电路来探究并联电路电流的特点，需要测量A、B、C三处的电流；
①实验时要注意：连接电路时开关应处于______状态；
②连接好电路后，测量出A、B、C处的电流并进行了多次实验。
方法一：改变电源电压；方法二：更换其中一条支路中的小灯泡（规格不同）。
分析表格中的数据，可知后面两次实验是采用______进行的（选填“方法一”或“方法二”），得出的结论是：______；
③下列实验多次测量的目的与本实验相同的是______（填字母）；
A.探究杠杆平衡条件 B.测量物体的长度 C. “伏安法”测电阻
（2）实验结束后，同组小桂还连接了如图乙所示的串联电路。
①闭合开关S时，发现：灯泡L₁比L₂更亮，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，为了验证猜想，小桂断开开关，对调______的位置，闭合开关后发现仍是L₁比L₂更亮你认为他的判断是______（“正确”或“错误”）的；
②接下来他用电流表分别测出图乙A、B、C三处的电流，电流表示数均如图丁所示，为______A，说明串联电路中的电流______；
③他想知道灯泡的亮度与什么因素有关，分别将两盏灯泡单独接在图乙中电源的两端，发现L₁、L₂均比原来更亮，由此进一步猜想：灯泡的亮度可能跟______有关（不考虑灯泡的电阻变化）。
【答案】（1）断开 方法一 并联电路干路电流等于各支路电流之和 A （2）L1和L2 错误 0.2 处处相等 电压
【解析】（1）[1]为保护电路，连接电路时开关应处断开状态。
[2]三组数据中，与的比值为定值1.2，所以后面两次实验是采用方法一进行的。
[3]分析表格数据可知，即并联电路干路电流等于各支路电流之和。
[4]本实验是探究类实验，多次测量的目的是寻求普遍规律。
A．探究杠杆的平衡条件也是探究类实验，多次测量的目的是寻求普遍规律，故A符合题意；
BC．测量物体的长度、“伏安法”测电阻是测量类实验，多次测量的目的是求平均值以减小误差，故BC不符合题意。
故选A。
（2）[1][2]闭合开关S时，发现：灯泡L₁比L₂更亮，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，为了验证猜想，小桂断开开关，对调L1和L2的位置，闭合开关后发现仍是L₁比L₂更亮，说明他的判断是错误的。
[3][4]用电流表分别测出图乙A、B、C三处的电流，电流表示数均如图丁所示，选用小量程，分度值为0.02A，示数为0.2A，说明串联电路中的电流处处相等。
[5]分别将两盏灯泡单独接在图乙中电源的两端，此时灯泡的电压均变大，发现L₁、L₂均比原来更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。
24. 某兴趣小组用如图所示的液体电阻演示器来探究影响电阻大小的因素。装置中的储存容器内装有同种导电液体，通过调节可移动电极板可以改变注射器内导电液的长度。电源电压恒定不变，R为未知阻值的定值电阻。
（1）该装置中电阻R的作用是___________；
（2）该小组通过实验得到左边注射器中的电流与导电液体长度的关系如表格所示；分析可知，液体的电阻和液体长度的关系为：在材料和横截面积相同时，液体的长度越长，液体的电阻越___________；
（3）实验过程中当两个注射器中的液柱长度相同时，发现电流表A1示数___________（选填“大于”“小于”或“等于”）A2示数，由此得到的结论是：在材料和长度相同时，液体的横截面积越大，电阻越小；
（4）断开开关，更换左边注射器中的导电液，当液柱长度与表中某次长度相同时，比较更换前后电流表A1的示数，可探究液体的电阻和___________的关系。
【答案】（1）保护电路 （2）大 （3）小于 （4）材料
【解析】（1）实验中，R串联接入电路中，可以避免因电路中电流过大损坏电路，可以起到保护电路作用。
（2）根据表格中的数据可知，在材料和横截面积相同时，导体越长，通过导体的电流越小，则导体的电阻越大；实验中采用了转换法。
（3）当两个注射器中液柱的材料和长度相同时，导体的横截面积不同，左边导体的横截面积要小于右边导体的横截面积，实验中发现电流表A1的示数小于电流表A2的示数，则表明导体的横截面积越大，通过的电流越大，导体的电阻越小。
（4）断开开关，更换左边注射器中的导电液，导体的材料是不同的，横截面积相同，当液柱长度与表中某次长度相同时，比较更换前后电流表A1的示数，根据控制变量法可知，可探究液体的电阻和导体材料的关系。
25. 小明用如图甲所示电路测量小灯泡正常发光时的电阻。电源电压恒定不变，小灯泡正常发光时电压为2.5V，滑动变阻器规格为“50Ω2A”，导线若干。
（1）图中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线；（连线不要交叉）
（2）改正图电路后，闭合开关前，变阻器的滑片应位于___________（选填“A”或“B”）端；小明闭合开关后，发现小灯泡不发光，电流表偏转角度很小，接下来的操作是___________
（3）闭合开关，移动滑动变阻器的滑片，多次测量并记录数据，如下表所示。当小灯泡正常发光时，小灯泡的阻值为___________Ω（保留一位小数）；
（4）同组小红指出数据表中有一组电流是错误的，请你写出错误数据___________并分析错误原因：___________；
（5）改正错误数据后，小明发现随着电流增大，小灯泡的阻值___________（填“增大”“减小”或“不变”），小灯泡电阻变化的原因是___________。在此过程中滑动变阻器两端的电压___________，整个电路中的总电阻___________。（填“增大”“减小”或“不变”）
【答案】（1） （2）A 应将滑片向B端移动
（3）9.6 （4）4 看错了电流表选用的量程（或电流表选用小量程却按大量程读数了） （5）增大 见详解 减小 增大
【解析】（1）“伏安法”测电阻时，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端；改正如下图：
（2）[1]为保护电路，闭合开关前，将滑动变阻器的滑片移至阻值最大处，即将滑片移至A端
[2]闭合开关，发现小灯泡不发光，电流表偏转角度很小，说明电路是通路，但电流很小，原因是电路电阻太大，滑动变阻器连入电路的阻值太大，应减小滑动变阻器连入电路的阻值，即应将滑片向B端移动。
（3）已知小灯泡正常发光时电压为2.5V，此时通过灯泡的电流为0.26A，则此时小灯泡正常发光时的电阻为
（4）[1][2]观察表格前3次数据可知，灯泡两端的电压增大时，通过的电流也增大，但电流增大得不是很多，这是因为灯丝温度升高时灯丝的电阻也会增大，而第4次电流值突然增大为1.40A，明显不符合电流的变化规律，再由实物图可知电流表选用小量程，其读数不可能是1.40A，由此可知第4次的电流值错误，原因是看错了电流表选用的量程（或电流表选用小量程却按大量程读数了）。
（5）[1][2][3][4]由表格数据可知，随着电流增大，灯泡两端的电压增大，由P=UI可知，灯泡的实际功率增大，灯丝的温度升高，电阻增大；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
U滑=U−UL
因电源电压U不变，灯泡两端的电压UL​增大，所以，滑动变阻器两端的电压减小，因串联电路中总电阻等于各分电阻之和，且灯泡的电阻增大，所以，整个电路中的总电阻增大。
26. 实验小组的同学们利用如图甲所示的电路“探究电流与电阻的关系”。电源电压为6V，滑动变阻器的规格为“50Ω 2A”，5Ω、10Ω、20Ω的定值电阻各一只，电压表、电流表、开关各一只，导线若干。
（1）连接完电路后闭合开关，发现电压表示数有明显变化，但电流表无示数，则此电路中的故障可能是：___________；
（2）排除故障后，接入5Ω定值电阻，移动滑片使电压表示数为时读出电流表的示数。断开开关，用10Ω的电阻替换5Ω的电阻，如果直接闭合开关，电压表示数会___________（选填“大于”、“等于”或“小于”）接下来的操作应为___________；
（3）根据测得的实验数据绘制出电流I随电阻R的变化图像，如图丁所示，根据图像中的数据总结实验结论：___________；
（4）拓展：利用上述器材，若实验中保持电压表示数U1不变，可以改变电表的量程，定值电阻阻值的可选择范围是___________。
【答案】（1）定值电阻R断路 （2）大于 向左移动滑片使电压表示数仍为
（3）电压一定时，通过导体的电流与电阻成反比 （4）1~25Ω
【解析】（1）闭合开关，电流表无示数，可能是电路断路了，电压表有示数且有明显变化，则电压表与电源接通，则是电压表并联的支路部分电路断路了，所以故障原因可能是定值电阻R断路了。
（2）[1][2]根据串联分压原理可知，用10Ω的电阻替换5Ω的电阻，则定值电阻的阻值增大，所以定值电阻两端电压增大，由于电压表测量定值电阻两端电压，所以电压表示数增大，故电压表示数会大于U1。根据串联分压原理可知，此时应增大滑动变阻器接入电路的阻值，使滑动变阻器承担更多的电压，因此应向左移动滑片使电压表示数仍然为U1。
（3）由图丁可知，当导体两端电压一定时，随着定值电阻的阻值增大时，通过导体的电流变小，且电流与电阻的乘积保持不变，所以总结的实验结论是电压一定时，通过导体的电流与导体的电阻成反比。
（4）由丁图可知，当定值电阻的阻值为5Ω时，通过定值电阻的电流为0.4A，所以实验中定值电阻两端电压
实验中保持电压表示数不变，电源电压为6V，滑动变阻器阻值最大时，定值电阻的阻值最大
电表可改变量程，则电流表可接0~3A量程，滑动变阻器允许通过的最大电流2A时，则定值电阻的最小阻值
所以定值电阻阻值的可选择范围是1~25Ω。
四、计算题（27题6分，28题6分，共12分）
27. 如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图；已知电源电压为12V，定值电阻，电压表的量程为0~9V，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示；在电路安全工作的前提下，求：
（1）湿度为30%时，R的阻值；
（2）电流表示数为0.3A时，电压表的示数；
（3）该装置能监测的湿度最大值。
【答案】（1）40Ω；（2）6V；（3）50%
【解析】解：（1）由图丙知，温度为30%时，R的阻值为40Ω；
（2）由图乙知，定值电阻与湿敏电阻R串联在电路中，电压表测湿敏电阻两端的电压，电流表测电路中的电流．当电流表的示数为0.3A时，定值电阻两端的电压
湿敏电阻两端的电压，即电压表的示数
（3）由题意知，电压表的量程为0~9V，则湿敏电阻的电压，此时定值电阻两端的电压
根据串联电路的电流特点有
则湿敏电阻的最大阻值
由图丙知，当湿敏电阻的最大阻值，该装置能监测的温度最大值为50%。
答：（1）湿度为30%时，R的阻值40Ω；
（2）电流表示数为0.3A时，电压表的示数6V；
（3）该装置能监测的湿度最大值50%。
28. 如图所示的电路中，电源电压保持不变，电阻R1＝4Ω，R3＝6Ω。
（1）当开关S1、S2都断开时，电流表的示数为0.6A，求电源电压；
（2）当开关S1、S2都闭合时，电流表的示数为2A，求电阻R2的阻值。
【答案】（1）6V； （2）12Ω
【解析】（1）当开关S1、S2都断开时，R2、R3串联，电流表测电路中的电流。由串联电路的电阻特点和欧姆定律可知，电源电压

（2）当开关S1、S2都闭合时，R1、R2并联，R3被短路，电流表测干路电流。由并联电路的电压特点可知，R1、R2两端的电压都等于电源电压U，则通过R1的电流
由并联电路的电流特点可知，通过R2的电流
欧姆定律可知，电阻R2的阻值
序号
A处的电流IA
B处的电流IB
C处的电流IC
1
0.22
0.12
0.10
2
0.44
0.24
0.20
3
0.66
0.36
0.30
L/cm
1
2
3
4
5
I/mA
4.2
3.1
3.0
2.6
2.3
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.5
2.8
电流I/A
0.20
0.22
0.26
1.4
电阻R/Ω
