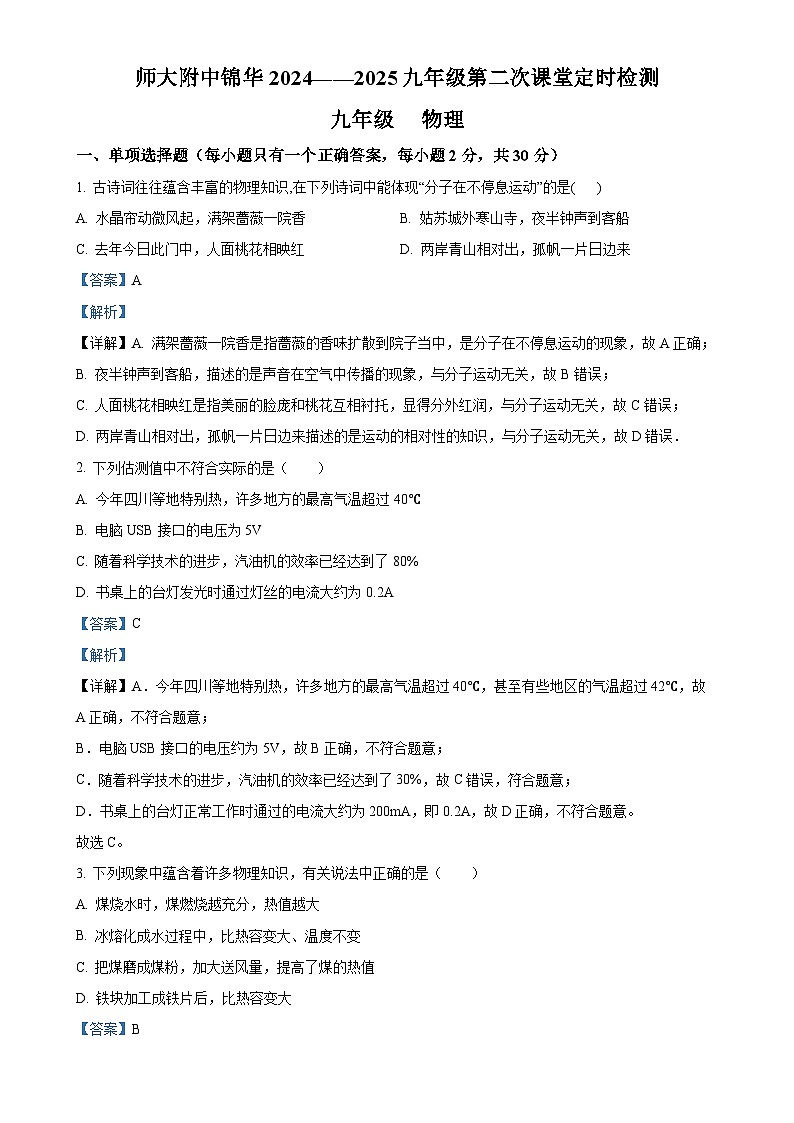

四川省四川师范大学附中2024-2025学年九年级上学期第一次月考物理试题（解析版）-A4

这是一份四川省四川师范大学附中2024-2025学年九年级上学期第一次月考物理试题（解析版）-A4，共24页。试卷主要包含了单项选择题，填空题，作图与计算题，实验探究题等内容，欢迎下载使用。
一、单项选择题（每小题只有一个正确答案，每小题2分，共30分）
1. 古诗词往往蕴含丰富的物理知识,在下列诗词中能体现“分子在不停息运动”的是( )
A. 水晶帘动微风起，满架蔷薇一院香B. 姑苏城外寒山寺，夜半钟声到客船
C. 去年今日此门中，人面桃花相映红D. 两岸青山相对出，孤帆一片日边来
【答案】A
【解析】
【详解】A. 满架蔷薇一院香是指蔷薇的香味扩散到院子当中，是分子在不停息运动的现象，故A正确；
B. 夜半钟声到客船，描述的是声音在空气中传播的现象，与分子运动无关，故B错误；
C. 人面桃花相映红是指美丽的脸庞和桃花互相衬托，显得分外红润，与分子运动无关，故C错误；
D. 两岸青山相对出，孤帆一片日边来描述的是运动的相对性的知识，与分子运动无关，故D错误．
2. 下列估测值中不符合实际的是（ ）
A. 今年四川等地特别热，许多地方的最高气温超过40℃
B. 电脑USB接口的电压为5V
C. 随着科学技术的进步，汽油机的效率已经达到了80%
D. 书桌上的台灯发光时通过灯丝的电流大约为0.2A
【答案】C
【解析】
【详解】A．今年四川等地特别热，许多地方的最高气温超过40℃，甚至有些地区的气温超过42℃，故A正确，不符合题意；
B．电脑USB接口的电压约为5V，故B正确，不符合题意；
C．随着科学技术的进步，汽油机的效率已经达到了30%，故C错误，符合题意；
D．书桌上的台灯正常工作时通过的电流大约为200mA，即0.2A，故D正确，不符合题意。
故选C。
3. 下列现象中蕴含着许多物理知识，有关说法中正确的是（ ）
A. 煤烧水时，煤燃烧越充分，热值越大
B. 冰熔化成水过程中，比热容变大、温度不变
C. 把煤磨成煤粉，加大送风量，提高了煤的热值
D. 铁块加工成铁片后，比热容变大
【答案】B
【解析】
【详解】AC．热值是燃料的特性，只与燃料的种类有关，与燃烧情况和燃料的大小无关，故AC错误；
B．水的比热容比冰大，冰熔化成水过程中，温度不变，比热容变大，故B正确；
D．比热容与物体的种类和状态有关，铁块加工成铁片后，状态不变，比热容不变，故D错误。
故选B。
4. 如图中有关能量转化说法正确的是（ ）

A. 甲是把机械能转为内能，内能在增加
B. 乙是把机械能转化为内能，内能在减少
C. 甲与丁都是内能转化为机械能
D. 甲与丙都是内能转化为机械能
【答案】D
【解析】
【详解】A．甲：对试管内的水加热，使其温度升高，内能增大，当内能增大到一定程度，就把塞子推出来，即内能转化成机械能，故A错误；
B．乙：活塞压缩棉花做功，使其内能增大，机械能转化成内能，故B错误；
CD．丙：汽油瞬间燃烧，产生高温高压燃气，燃气推动活塞做功，内能转化成机械能；丁：内燃机的压缩冲程中，压缩气体对气体做功，气体内能增加，该过程中机械能转化为内能，故D正确，C错误。
故选D
5. 如图所示，是同一纬度海拔相近的沿海城市甲和内陆城市乙的年平均气温的变化曲线。下列说法正确的是（ ）
A. 若，表示海水温度每升高1℃时吸收4.2×104J热量
B. A曲线温差更大，说明其代表的城市吸收了更多热量
C. 根据水的比热容比砂石更大的特点，可判断曲线A代表内陆城市
D. 夏日的深夜，沿海城市的风一般是由海洋吹向大陆
【答案】C
【解析】
【详解】A．若，表示海水温度每升高1℃时吸收4.2×103J热量，故A错误；
B．A曲线温差更大，说明其代表的城市为比热容更小的内陆城市，故B错误；
C．根据水的比热容比砂石更大的特点，A曲线温差更大，说明其物质的比热容效，可判断曲线A代表内陆城市，故C正确；
D．夏日的深夜，根据水的比热容比砂石更大的特点，沿海的城市温度更高，气压小，内陆的城市温度更低，气压大，沿海城市的风一般是由大陆吹向海洋，故D错误。
故选C。
6. 小亮将两只相同的气球在自己的头发上摩擦后，就可以让气球在另一只气球上方“跳舞”（如图）对该现象解释正确的是（ ）
A. 摩擦的方法创造了电荷使两只气球带了电
B. 摩擦的方法使气球的核外电子发生转移而带电
C. 这种现象与验电器的工作原理相同
D. 两气球因带了异种电荷而互相排斥
【答案】BC
【解析】
【详解】AB．摩擦的方法不是创造了电荷，而是核外电子发生转移而使物体带了电，故A错误，B正确；
CD．两个气球是同种电荷相互排斥，验电器的工作原理也是同种电荷相互排斥，故C正确，D错误。
故选BC。
7. 如图所示，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入硬币、铅笔芯、橡皮和塑料尺，闭合开关后小灯泡能发光的是（ ）
A. 硬币和铅笔芯B. 硬币和橡皮
C. 橡皮和塑料尺D. 铅笔芯和塑料尺
【答案】A
【解析】
【分析】
【详解】ABCD．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。题中铅笔芯和硬币是导体，所以开关闭合后小灯泡能发光的是A。
故选A。
8. 水果不仅可以为我们的身体提供能量，还可以发电。如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管。下列有关说法错误的是（ ）
A. 水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压”
B. 把水果串联起来可以提高电压
C. 水果中储存的是电能
D. 二极管发光把电能转化为光能
【答案】C
【解析】
【详解】A．电源是为电路提供电压的装置；根据题意可知水果相当于电源，为用电器即发光二极管提供了电压，故A正确，不符合题意；
B．将多个水果电池串联起来，得到的电压是每个电池的电压之和，可以提高电压，故B正确，不符合题意；
C．水果电池储存的是化学能，对外供电的过程中，将化学能转化为电能，故C错误，符合题意；
D．二极管发光时，消耗电能转化为光能，故D正确，不符合题意。
故选C。
9. 如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．图中电流只有一条路径，依次经过这两个灯，因此两个灯泡串联电路，故A不符合题意；
B．图中开关断开时，两灯组成串联电路，开关闭合时，灯L2被短路，故B不符合题意；
C．图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；
D．图中开关闭合时，灯泡L2被短路，只有L1的简单电路，故D不符合题意．
故选C．
10. 如图所示的电路图中电表的使用正确的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】AC．电流表应该串联在电路中，且电流从电流表的正接线柱流入，负接线柱流出。A中电流表是并联在电路中，C中电流表串联在干路，正负接线柱连接正确，故A错误，C正确；
BD．电压表应并联在电路中，且电流从电压表的正接线柱流入，负接线柱流出。BD中电压表的正负接线柱接反了，故BD错误。
故选C。
11. 以下是以前照明常用的白炽灯，关于其中钨丝的电阻说法正确的是（ ）
A. 钨丝越粗越长电阻越大
B. 用久的灯里的钨丝，由于升华变细，其电阻变大
C. 钨丝越细越短电阻越大
D. 灯发光时电阻与不发光时大小相等
【答案】B
【解析】
【详解】A．根据电阻的影响因素可知，钨丝越细越长电阻越大，故A错误；
B．白炽灯用久了灯丝变细，是固态的钨升华为钨蒸气；钨丝因升华变细，横截面积变小，长度不变，导致灯丝电阻变大，故B正确；
C．根据电阻的影响因素可知，钨丝越细越长电阻越大，故C错误；
D．白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D错误。
故选B。
12. 如图所示，闭合开关S后，两灯均发光，过一会儿由于发生故障两灯熄灭，电压表有示数，电流表示数为零，则故障原因是（ ）
A. 小灯泡L2灯丝断了B. 小灯泡L1短路
C. 电流表A接线柱接触不良D. 小灯泡L2接线柱接触不良
【答案】C
【解析】
【详解】如图，当开关S闭合后，L1、L2串联，电压表测L1两端电压，电流表测电路中电流；
AD．若L2灯丝断了或接线柱接触不良，整个电路断路，两灯都不发光，电流表、电压表的示数均为零，故AD不符合题意；
B．若L1短路，则L1不发光，L2发光，电流表有示数，电压表被短接无示数，故B不符合题意；
C．若电流表A接线柱接触不良，电压表和L2串联在了电路中，此时两灯都不发光，电流表无示数，电压表示数接近电源电压，故C符合题意。
故选C。
13. 小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的电路，老师准备了恒压电源、开关、导线若干、定值电阻R1、热敏电阻R2、电流表和电压表，小明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热敏电阻R2的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开关闭合后，关于这个电路的说法正确的是（ ）
A. 图中电表是电压表
B. 热敏电阻温度越高电阻越大
C. 热敏电阻温度越高，图中电表的示数越大
D. 热敏电阻温度越高，R₁两端电压越小
【答案】C
【解析】
【详解】A．由图甲可知，电表串联在电路中，应为电流表，故A错误；
B．由图乙可知，当温度升高时，热敏电阻的阻值会变小，故B错误；
C．由图乙可知，热敏电阻温度越高阻值越小，则串联电路的总电阻越小，根据欧姆定律可知，电压一定时，电路中的电流会越大，图中电表的示数越大，故C正确；
D．热敏电阻温度越高阻值越小，电路中电流越大，根据可知，定值电阻R₁两端电压会越大，故D错误。
故选C。
14. 在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为
A. 7.2V 1.8V
B 9V 1.8V
C. 1.8V 7.2V
D. 9V 7.2V
【答案】C
【解析】
【详解】由图示可知，两个灯泡是串联的，电压一个是测电源电压，一个是测灯泡L1两端的电压，由于两个电压表指针所指的位置相同，所以可知它们所用的量程不同，示数之间是5倍的关系，所以可知灯泡L1两端的电压为1.8V，电源电压为9V，所以可知灯泡L2两端的电压为7.2V，故应选C．
15. 如图所示为常用电热暖手宝，它具有安全防爆，自动断电功能。当储水袋内气压过大或温度过高时，压力开关S1和温控开关S2都会单独自动切断电路，同时指示灯熄灭，保证电路安全使用。下图能正确表示该电热暖手宝电路示意图的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】经分析可知，压力开关S1和温控开关S2串联，共同控制指示灯和加热电阻。
A．由电路图可知，只要压力开关S1闭合，无论温控开关S2是否闭合，加热电阻都能工作，故A不符合题意；
B．由电路图可知，压力开关S1和温控开关S2串联，共同控制指示灯和加热电阻，故B符合题意；
C．由电路图可知，只要压力开关S1闭合，无论温控开关S2是否闭合，指示灯都亮，故C不符合题意；
D．由电路图可知，只要温控开关S2闭合，无论压力开关S1是否闭合，指示灯都不亮，故D不符合题意。
故选B。
二、填空题 （每小题2分，共36分）
16. 2021年12月9日，中国航天员在空间站上的“太空授课”精彩纷呈，航天员王亚平用一个圆形金属环把水制成了一个大水球，太空中水能聚成球形是由于分子间有___________；接着她又往水球中注入适量蓝颜料，很快，整个水球就变蓝了，这是___________现象。
【答案】 ①. 引力 ②. 扩散
【解析】
【详解】[1]液体表面分子间既有引力，又有斥力，在围绕地球运行的航天器中，自由飘浮的水滴呈球形，水能聚成球形是由于分子间有引力。
[2]往水球中注入适量蓝颜料，很快水球整个就变蓝了，这是蓝颜料在水中发生了扩散现象，是分子在不停地做无规则运动的结果。
17. 泡温泉时感觉身体会发热，这是通过_____的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的__________较大的缘故．
【答案】 ①. 热传递 ②. 比热容
【解析】
【详解】泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能．
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低．
点睛：水比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等．
18. 小丽用相同的电加热器分别对质量为0.2kg的水和0.3kg的另一种液体进行加热，得到的实验数据如图所示，则水在16min内吸收的热量为______J，另一种液体的比热容为______ J/(kg·℃)。[c水=4.2×103J/(kg·℃)]
【答案】 ①. 2.52×104 ②. 1.4×103
【解析】
【详解】[1]由图像可知，水的初温是10℃，16min时的末温是40℃，则水在16min内吸收的热量为
Q水吸=c水m水(t水-t0水)=4.2×103J/(kg·℃)×0.2kg×(40℃-10℃)=2.52×104J
[2]水16min吸收的热量是2.52×104J，所以水8min吸收的热量为
由于是用相同的电加热器加热，所以水和另一种液体在相同的时间内吸收的热量是相同的，即另一种液体8min吸收的热量也为1.26×104J。由图像可知，另一种液体从开始加热到第8min温度从20℃升高到50℃，根据公式Q水吸=c水m水(t水-t0水)可知，另一种液体的比热容为
19. 如图所示，验电器A带负电，验电器B不带电，用金属棒将验电器A、B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带上 ___________电，瞬间电流的方向是 ___________（选填“由A到B”或“由B到A”）。
【答案】 ①. 负 ②. 由B到A
【解析】
【详解】[1][2]验电器A带负电，B不带电，用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子（负电荷）向验电器B移动，B得到电子而带负电，所以B的金属箔由于带上同种电荷相互排斥而张开；瞬间自由电子定向移动的方向是由A到B，瞬间电流的方向是由B到A。
20. 如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则电流表A2测量的是_____的电流（选填“L1”，“L2”或“干路”），通过灯泡L2的电流为_____A。
【答案】 ①. 干路 ②. 2
【解析】
【详解】[1]由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。
[2]电流表A1测L1支路的电流，电流表A1的示数为0.6A，则流过L1的电流是0.6A，并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，电流表A2示数应大于A1示数，即A2示数应大0.6A。由图乙所示电流表可知，电流表A2的量程为0～3A，分度值为0.1A，示数I＝2.6A，干路电流为2.6A。由于并联电路电流规律
I＝I1+I2
故通过灯L2的电流
I2＝I﹣I1＝2.6A﹣0.6A＝2A
21. 如图所示是二宝为妈妈制作的用来保存哥哥手机的“自律台”，它由木板、弹簧、金属片（A、B、C）、电铃、小灯泡、开关、电源和若干导线做成。闭合开关，把手机放置在它上面时，金属片B和弹簧组成的部件在电路中的作用相当于______。若此时哥哥把手机偷偷拿走，金属片B在弹力作用下与金属片A、C分开，此时______将提醒妈妈。
【答案】 ①. 开关 ②. 电铃响
【解析】
【详解】[1]由图可知，金属片B相当于开关；物品在展示台上时，ABC接通，把电铃短路，铃不响，灯泡亮。
[2]当哥哥把手机偷偷从展示台上拿走，金属片B在弹力作用下与金属片AC分开时，ABC断开，灯泡和电铃串联，此时灯亮铃响。
22. 如图所示电路，当闭合S1，S2时，能发光的灯泡是______（选填“L1”、“L2”或“L1 和L2”），为了防止出现电源短路、不能同时闭合开关______。
【答案】 ①. L1 ②. S2 、S3
【解析】
【详解】[1]闭合S1，S2时，灯泡L2两端被导线连接而发生短路，电流经开关S1和灯泡L1回到电源负极，因此只有灯泡L1发光。
[2]假如连接开关S2 、S3，则电流会经开关S2 、S3沿导线直接流回电源负极，造成电源短路。
23. 小明用电流表和滑动变阻器设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到的压力大小。其中R'是滑动变阻器，R是定值电阻，电源电压恒定不变，当开关S闭合，金属片受到的压力增大时，变阻器的阻值___________，压力表的指针向右偏转幅度将___________。（填“增大”“减小”或“不变”）

【答案】 ①. 增大 ②. 减小
【解析】
【详解】[1][2]当金属片受到的压力增大时，滑片下移，接入电路中的电阻丝变长，变阻器R'的阻值增大，电路中的总电阻变大，电源电压是不变的，根据欧姆定律可知，电路中的电流减小。
24. 2023年12月18日，我国首艘自主研制的超深水大洋钻探船在广州南沙首次试航。若钻探船动力推进系统的输出功率为，船以此恒定功率做直线运动，其v-t图像如图所示，则。5s后船受到的牵引力为______N；若钻探船航行的动力来源为柴油，柴油热值为，该钻探船在0~5s内需要完全燃烧12.5kg柴油，推进的距离为45m，则在这个过程中发动机的能量转化效率为______%。
【答案】 ①. ②. 40
【解析】
【详解】[1]由图可知，5s后船以的速度做匀速直线运动，则5s后船受到的牵引力为
[2]完全燃烧12.5kg柴油放出的热量为
0~5s内牵引力做功为
则在这个过程中发动机的能量转化效率为
三、作图与计算题（作图2×2分，计算2×6分，共16分）
25. 按照如图所示的实物如图，在方框内画出对应的电路如图。
【答案】
【解析】
【详解】由图知，由电源的正极，依次连接开关S、灯泡L1、L2、电流表，最后回到负极，电压表与灯泡L1并联，电路图如图所示：
26. 如图所示电路的○内，填上适当的电表符号，使电键S闭合时电路正常工作．
【答案】
【解析】
【详解】由图知：最上面电表与L1并联，因此为电压表；中间的电表串联在干路上，因此是电流表；最下面的电表与L2串联，因此为电流表，如图：
【点睛】首先判断图中各电表的位置及与用电器的连接方式，再结合电压表和电流表的正确使用方法进行分析；电流表要串联在电路中使用，而电压表要与被测用电器并联．
27. 由于天气寒冷，吃早饭时妈妈要用热水给小明加热250g瓶装牛奶，如图所示，要使这瓶牛奶的温度由10℃最终升高到50℃，水的比热容为4.2×103J/（kg•℃），牛奶的比热容为2.1×103J（kg•℃），不计热量损失，求：
（1）牛奶需要吸收多少热量？
（2）妈妈至少需要60℃的热水多少千克？
（3）若小明家燃气灶的热效率是25%，妈妈将质量为1kg，温度为10℃的水加热到60℃．需消耗多少千克燃气？（燃气的热值为4.2×107J/kg）
【答案】（1）2.1×104J；（2）0.5kg；（3）0.02kg．
【解析】
【详解】(1)牛奶吸收的热量：
Q吸=c1m1（t-t01）=2.1×103J/（kg•℃）×0.25kg×（50℃-10℃）=2.1×104J；
(2)不计热量损失因此
Q吸=Q放=2.1×104J，
即
Q放=c水m水（t02-t），
则
；
(3)水需要吸收的热量：
Q吸′=cm′（t′-t0′）=4.2×103J/（kg•℃）×1kg×（60℃-10℃）=2.1×105J；
燃气完全燃烧放出的热量：
；
根据Q放′=m″q可得，需要燃气的质量：
．
答：(1)牛奶吸收的热量2.1×104J；
(2)妈妈至少需要60℃的热水0.5kg；
(3)需消耗0.02kg燃气．
28. 在图所示的电路中电源电压为15V，电阻R1的阻值为10Ω，闭合开关S移动滑动变阻器R2的滑片P至某位置时，电压表的示数为9V。求：
（1）此时电路中电阻R1两端的电压；
（2）此时电路中的电流I。
【答案】（1）6V （2）0.6A
【解析】
【小问1详解】
由题图可知，两电阻串联，电压表测的是R2的两端电压，电流表测的是电路电流。根据串联电路电压特点可得，此时电路中电阻R1两端的电压为
【小问2详解】
根据欧姆定律可得，通过R1的电流为
根据串联电路电流特点可知，此时电路中的电流为0.6A。
四、实验探究题 （每空2分，共18分）
29. 如图所示，在“探究并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验。
（1）实验中，应该选择两个规格___________的小灯泡。
（2）根据图甲连接了图乙的实物电路，但没有按照电路图完成连接，请你在图乙上只改动一根导线，完成电路的连接（在需改动的导线上打“×”，再用笔画线代替导线更改接法，导线不得交叉）。
（3）小明采用了以下两种方法多次进行实验。
方法一：更换其中一条支路中的灯泡（规格不同）。 方法二：改变电源电压。
将测出的电流值填入表中，空格处电流表示数（如图丙所示）为___________A。
（4）通过对数据的分析可知：前面两次实验是采用___________（填“方法一”或“方法二”）来进行的。
（5）小明由此数据得出并联电路中干路电流和各支路电流的关系是___________（写关系式即可）。
【答案】（1）不相同 （2）
（3）0.12 （4）方法一
（5）
【解析】
【小问1详解】
实验中，为了使实验结论更具有普遍性，小明应该选择两个规格不同相的小灯泡。
【小问2详解】
根据电路图，电流表应该串联在L1所在的支路中，故改动如下图：
【小问3详解】
如图，电路表选择的是0~0.6A量程，分度值为0.02A，示数为0.12A。
【小问4详解】
由表中前两次的数据看出，当通过L1的电流改变时，通过L2的电流没有发生改变，所以，前面两次实验是采用更换其中一条支路中的灯泡的方法来进行的，即方法一。
【小问5详解】
由表中数据可看出，每一组数据中，通过L1的电流与通过L2的电流之和等于干路电流，可得出并联电路中干路电流和各支路电流的关系是
30. 小红在“探究电流与电压关系”的实验中，使用的实验器材有：两节新干电池、滑动变阻器（满足实验要求） 、电流表、电压表、开关、导线和定值电阻若干。实验过程如下：
（1）请根据小红设计的电路图（图1） 将实物图（图2）连接完整（要求：导线不交叉） 。
（2）小红把5Ω的定值电阻接入电路，在闭合开关前，应将滑动变阻器的滑片调至最 ___________（选填“左”或“右”）端。
（3）闭合开关，调节滑片P，当电压表的示数为0.5V时，电流表的示数如图3所示，则电流表示数为 ___________A。
（4）继续实验，将实验数据记录在表中，分析数据可得出结论：在电阻一定时， ___________。
【答案】（1） （2）右
（3）0.1 （4）通过导体的电流与导体两端电压成正比
【解析】
【小问1详解】
根据电路图，滑片向左移动，接入电路中的阻值变小，电路的总电阻减小，由欧姆定律可知，电流表示数变大，所以导线接滑动变阻器的下接线柱的左端，如下图所示：
【小问2详解】
为了保护电路，把5Ω的定值电阻接入电路，滑动变阻器连入电路的电阻应最大，故将滑动变阻器的滑片调至最右端。
【小问3详解】
由图3可知，电流表选择小量程连入电路中，其分度值为0.02A，示数为0.1A。
【小问4详解】
由图表实验数据可知，电阻一定时，当电阻的两端电压增大几倍时，通过电阻的电流也增大几倍，由此可知，电阻一定时，通过导体的电流与导体两端电压成正比。
B组
一、不定项选择题 （每题2分，共10分）
31. 如图所示是一新款跑车，当跑车在水平路面上疾驰时，下列说法正确的是（ ）
A. 给跑车提供动力的是压缩冲程
B. 做功冲程中，内能转化为机械能
C. 夏天在户外车身较热，这是通过热传递增加车身的内能
D. 跑车用水作冷却剂，是因为水的比热容较小
【答案】BC
【解析】
【分析】
【详解】AB．做功冲程中，将燃料燃烧的内能转化为机械能，从而为汽车提供动力，故A错误，B正确；
C．夏天户外的车辆，吸收了太阳辐射过来的热量，从而温度升高，内能增加；此过程属于热传递，故C正确；
D．跑车用水做冷却剂，利用水的比热容大，能够吸收更多的热量，从而达到给车降温的目的，故D错误。
故选BC。
32. 如图所示，电流表A1读数为0.18 A，电流表A2读数为0.32 A，通过灯泡L3的电流为0.15 A，则干路上的电流为（ ）
A. 0.33 AB. 0.47 AC. 0.50 AD. 0.65 A
【答案】B
【解析】
【详解】由电路图可知，三灯泡并联，电流表A1测L1支路的电流，电流表A2测L1和L2支路的电流之和，电流表A3测干路电流。则干路上的电流为
I=IA2+I3=0.32A+0.15A=0.47A
故选B。
33. 如图所示电路，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，电流表的示数将（ ）
A. 甲表示数变大，乙表示数变大
B. 甲表示数不变，乙表示数变小
C. 甲表示数不变，乙表示数变大
D. 甲表示数变小，乙表示数不变
【答案】D
【解析】
【详解】电流表甲测量的是干路电流，电流表乙测量的是R的电流。此电路滑动变阻器与定值电阻R并联，各支路互不影响，因此，当滑动变阻器滑片向左移动时，其电阻变大，电流表乙示数不变，总电阻变大，总电流变小，甲表示数变小。
故选D。
34. 如图所示，规格相同的甲、乙两容器中分别装有3kg和2kg的水，并用不同的加热器加热，不计热损失，得到如图丙所示的水温与加热时间的关系图像分别为A和B。下列说法正确的是（ ）
A. 甲、乙两容器中的水的内能是通过做功的方式来增加的
B. 甲、乙两容器中的加热器每分钟放出的热量不相同
C. 加热相同的时间，甲、乙两容器中的水升高的温度之比为3:2
D. 将甲、乙两容器中的水从20℃加热至沸腾所需要的时间之比为3:2
【答案】BC
【解析】
【详解】A．加热器工作时，放出热量，烧杯中的水吸收热量，温度升高，内能增大，是通过热传递的方式增加内能的，故A错误；
B．据Q吸=cm(t-t0)由图丙知，甲烧杯中的水在2min内吸收的热量
Q甲吸=c×3kg×(40-20)℃=60kg∙℃×c
不计热损失，水吸收的热量等于加热器放出的热量，1min内加热器放出的热量
同理，乙烧杯中加热器放出的热量
所以甲、乙两容器中加热器每分放出的热量不同，故B正确；
C．加热相同时间，甲、乙两容器中水吸收热量之比
升高温度之比
故C正确；
D．加热到沸腾，甲、乙中水需要吸收的热量之比
所需的时间之比
故D错误。
故选BC。
35. 在甲、乙两个电路中，闭合两电路中的开关，各元件都能正常工作。现将→根导线接到两电路中的不同位置，会有不同的现象发现，下列说法中正确的是（ ）
A. 在图甲中，断开S，将导线接到开关S两端，则L1、L2发光
B. 在图甲中，闭合S，将导线接到L1两端，则L1发光，L2不发光
C. 在图乙中，闭合S，将导线接到L1两端，则L1、L2都不发光，电路发生短路
D. 在图乙中，断开S，将导线接到开关S两端，则L1、L2都不发光
【答案】AC
【解析】
【详解】A．在图甲中，如果断开S，并将导线接到开关S两端，相当于接通了电路，两盏灯串联在电路中，则L1、L2发光，故A正确；
B．在图甲中，闭合S，并将导线接到L1两端，则L1被短路，则L1不发光，L2中有电流，L2会发光，故B错误；
C．在图乙中，闭合S，两个灯泡并联，并将导线接到L1两端，则L1、L2都不发光，电路发生短路，相当于将导线接到电源两端，此时电源短路，故C正确；
D．在图乙中，断开S，并将导线接到开关S两端，电路是通路，则L1、L2都发光，故D错误。
故选AC。
二、综合题 （共10分）
36. 如图甲所示为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图甲中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。图丙是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。
（1）给电动车充电时，电动车的蓄电池相当于___________（选填“电源”或“用电器”）；电动车正常行驶时，蓄电池和控制器是___________（选填“串联”或“并联”）连接的；
（2）图乙是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；如果硬币碰到充电插口的两个金属插脚，可能会造成___________（选填“蓄电池”“控制器”或“充电插口”）损坏；
（3）车钥匙相当于一个开关S，车钥匙插入锁孔顺时针旋转一下，开关S即闭合，电动车则通电；电动车左、右两刹车手柄（如图丁）上各有一只开关S1和S2在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，请利用以下这些元件设计符合要求的电路。
【答案】（1） ①. 用电器 ②. 串联
（2）蓄电池 （3）
【解析】
【小问1详解】
[1]电动车充电时是将电能转化为化学能，所以此时蓄电池相当于电路中的用电器。
[2]电动车正常行驶时，蓄电池为控制器提供电能，他们是串联的。
【小问2详解】
因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正负极相连，因此会造成蓄电池短路。
【小问3详解】
由题意可知，电动车行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关应当串联接在电路中，如图所示：
37. 传统汽车由燃油发动机驱动，发动机的平均效率只有20%~30%。某型号汽车采用四缸发动机，如图所示为发动机的4个汽缸，通过连杆把4个汽缸连在一根曲轴上，每个汽缸活塞面积均为300cm²，一个冲程活塞在汽缸中移动的距离均是50mm。各个汽缸的做功冲程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别是另外三个冲程。已知燃油的密度为（、热值为4.6×107J/kg）。
（1）若做功冲程燃气对活塞的平均压强为，求一个汽缸在一次做功冲程中燃气对活塞所做的功。
（2）若汽车以恒定输出功率135kW行驶，则发动机转速为多少r/min？
（3）假设该汽车一年消耗燃油500L，将发动机的效率从30%提高到40%，每年可以节省燃油多少千克？
【答案】（1）1.35×103J
（2）3000r/min
（3）100kg
【解析】
【小问1详解】
汽缸的面积为300cm2，做功冲程燃气对活塞的平均压强为，则气体对活塞的压力为
一个汽缸在一次做功冲程中燃气对流塞所做的功为
【小问2详解】
发动机1s做功为
四个汽缸1s做功总次数为
四个汽缸1s飞轮转动的总转数为
则发动机的转速为
【小问3详解】
将发动机的效率从30%提高到40%，提高的效率为，
原来消耗燃油的质量为
有用功为
提效后消耗的燃油质量为
消耗燃油的质量为
节省的燃油质量为
实验序号
L₁支路电流 I₁/A
L₂支路电流 I₂/A
干路的电流I/A
1
0. 10
0. 12
0. 22
2
0. 22
0. 34
3
0. 20
0. 24
0 44
电压 U/V
0.5
1.0
1.5.
2.0
2.5
3
电流I/A
0.2
0.3
0.4
0.5
0.6
