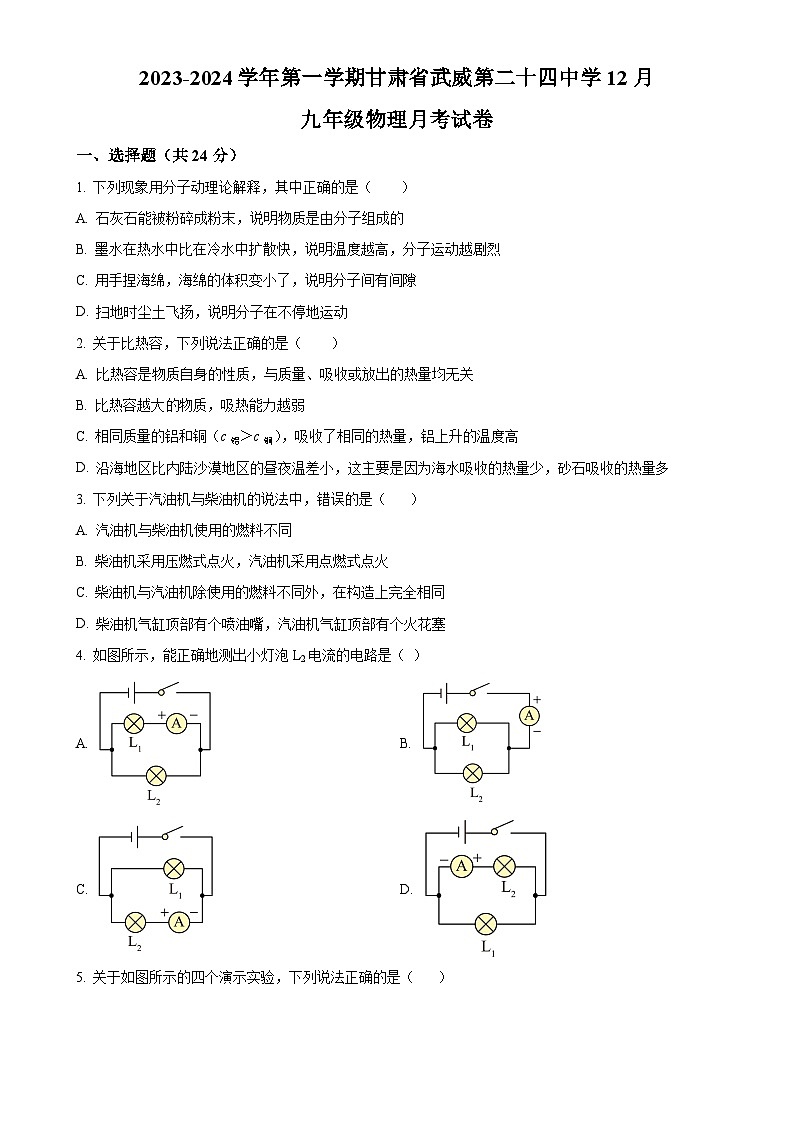

甘肃省武威市凉州区武威第二十四中学2023-2024学年九年级上学期12月月考物理试题（原卷版）-A4

这是一份甘肃省武威市凉州区武威第二十四中学2023-2024学年九年级上学期12月月考物理试题（原卷版）-A4，共7页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、选择题（共24分）
1. 下列现象用分子动理论解释，其中正确的是（ ）
A. 石灰石能被粉碎成粉末，说明物质是由分子组成的
B. 墨水在热水中比在冷水中扩散快，说明温度越高，分子运动越剧烈
C. 用手捏海绵，海绵的体积变小了，说明分子间有间隙
D. 扫地时尘土飞扬，说明分子在不停地运动
2. 关于比热容，下列说法正确的是（ ）
A. 比热容是物质自身的性质，与质量、吸收或放出的热量均无关
B. 比热容越大物质，吸热能力越弱
C. 相同质量的铝和铜（c铝＞c铜），吸收了相同的热量，铝上升的温度高
D. 沿海地区比内陆沙漠地区的昼夜温差小，这主要是因为海水吸收的热量少，砂石吸收的热量多
3. 下列关于汽油机与柴油机的说法中，错误的是（ ）
A. 汽油机与柴油机使用的燃料不同
B. 柴油机采用压燃式点火，汽油机采用点燃式点火
C. 柴油机与汽油机除使用的燃料不同外，在构造上完全相同
D. 柴油机气缸顶部有个喷油嘴，汽油机气缸顶部有个火花塞
4. 如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A. B.
C. D.

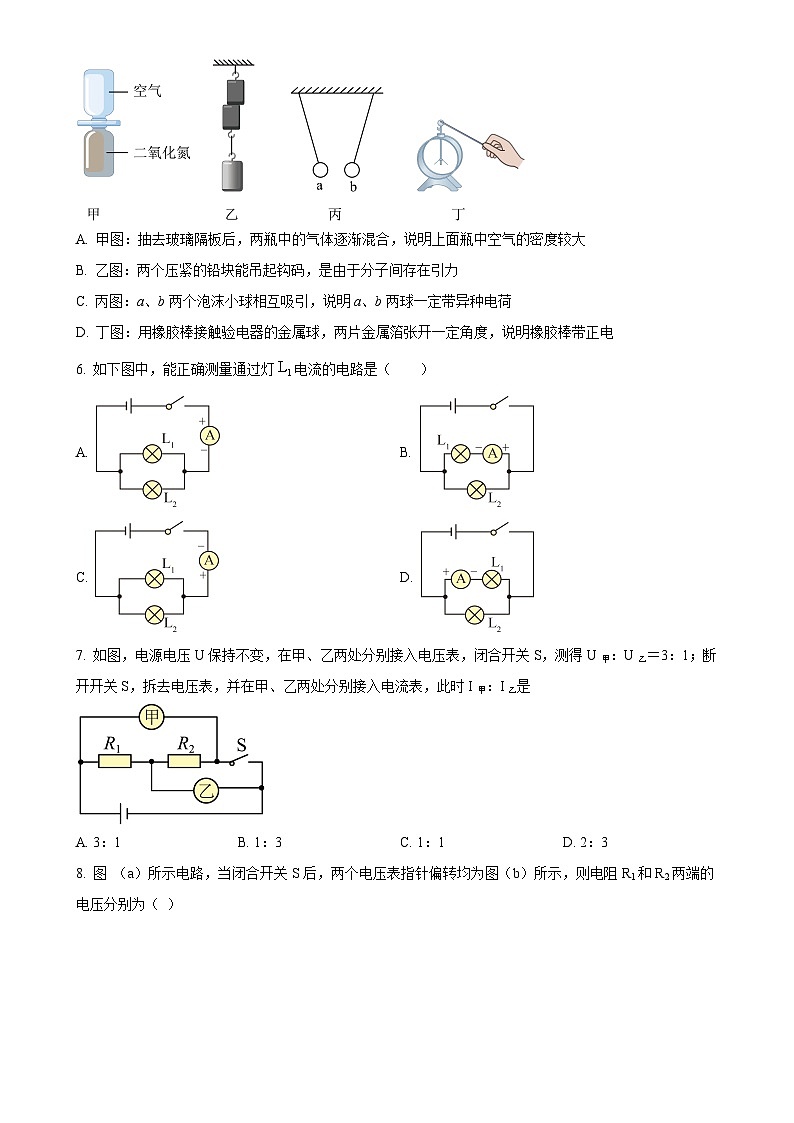

5. 关于如图所示的四个演示实验，下列说法正确的是（ ）
A. 甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，说明上面瓶中空气的密度较大
B. 乙图：两个压紧的铅块能吊起钩码，是由于分子间存在引力
C. 丙图：a、b两个泡沫小球相互吸引，说明a、b两球一定带异种电荷
D. 丁图：用橡胶棒接触验电器的金属球，两片金属箔张开一定角度，说明橡胶棒带正电
6. 如下图中，能正确测量通过灯电流的电路是（ ）
A. B.
C. D.
7. 如图，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙＝3：1；断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲：I乙是
A. 3：1B. 1：3C. 1：1D. 2：3

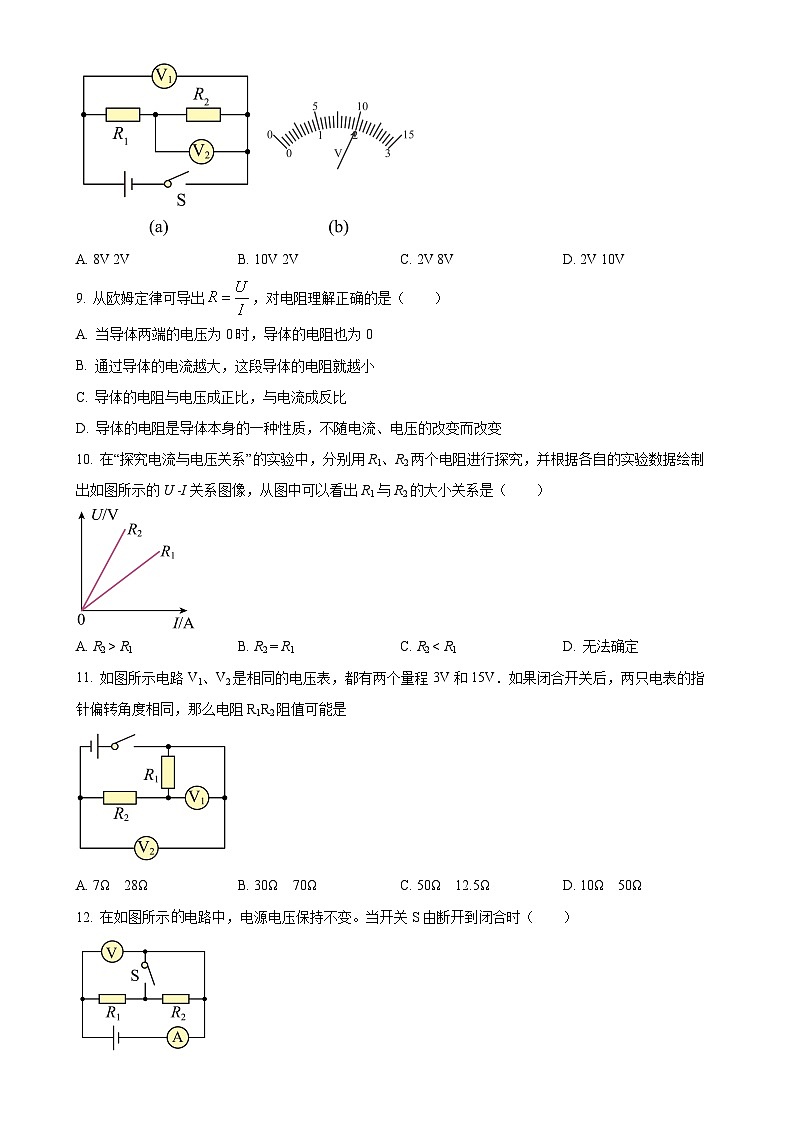

8. 图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A. 8V 2VB. 10V 2VC. 2V 8VD. 2V 10V
9. 从欧姆定律可导出，对电阻理解正确的是（ ）
A. 当导体两端的电压为0时，导体的电阻也为0
B. 通过导体的电流越大，这段导体的电阻就越小
C. 导体的电阻与电压成正比，与电流成反比
D. 导体的电阻是导体本身的一种性质，不随电流、电压的改变而改变
10. 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A. R2 > R1B. R2 = R1C. R2 < R1D. 无法确定
11. 如图所示电路V1、V2是相同的电压表，都有两个量程3V和15V．如果闭合开关后，两只电表的指针偏转角度相同，那么电阻R1R2阻值可能是
A. 7Ω 28ΩB. 30Ω 70ΩC. 50Ω 12.5ΩD. 10Ω 50Ω
12. 在如图所示电路中，电源电压保持不变。当开关S由断开到闭合时（ ）
A. 电流表A示数不变B. 电压表V示数变小
C. 电压表和电流表的比值不变D. 电路的总电阻变小
二、填空题（共17分）
13. 蒸发的微观解释：由于液体表面的分子在不停地做________，在液体的表层存在着能量较大的分子，它们可以克服分子间相互作用的________力，脱离液体“跑”到空气中去。
14. 汽车发动机工作时把内能转化为_______能，当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率________（选填“升高”“不变”或“降低”）。
15. 如图所示，要使灯L1、L2串联，应闭合开关_____；要使L1、L2并联，应闭合开关_____。
16. 如图所示是一种自动测定油箱内油面高度的装置。图中的R是电学中的滑动变阻器。油量表是用________（选填“电流”或“电压”）表改装的。当油箱中的浮标向上运动时，R接入电路中的电阻值将________（选填“增大”或“减小”）。
17. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示。则V1用的量程是________V，小灯泡L1两端的电压是________V。
18. 在如图所示的电路中，、的电阻之比是，闭合开关后，、两端的电压之比是________，两电流表、的示数之比是________。
19. 如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则定值电阻R的阻值是______Ω，滑动变阻器的最大阻值是______。

20. 如图的电路中，电源电压、灯泡的灯丝电阻都保持不变，当滑动变阻器的滑片P向右滑动时，灯泡变________（选填“亮”或“暗”），电流表的示数将________，电压表的示数将________。（后两空选填“变大”、“变小”或“不变”）
三、作图题（共9分）
21. 用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．
（ ）
22. 根据如图所示的实物连线图，画出对应的电路图。
23. 如图所示，请在“〇”中填入电流表或电压表符号，使电阻R1和R2并联。
四、实验探究题（共2题；共15分）
24. 如图甲所示为小明探究“串联电路的电压规律”的实验。
（1）在串联电路中，开关可以控制所有用电器，开关位置改变________（选填“影响”或“不影响”）它对用电器的控制；
（2）下面是小明实验中出现的故障，请你帮他找出故障原因：
①闭合开关前，发现电压表的指针指在了“0”刻度线的左侧，则原因可能是________________________；
②闭合开关时，发现电压表示数为零。灯不发光，灯发光，则故障可能是________；
（3）小明在测量了灯两端的电压后，断开开关，然后保持电压表的B端接线不动，将A端接线松开，接到C端，测量两端的电压。这一做法存在的问题是______________；
（4）小明发现同桌小雨按照图甲连接的实物图丙是错误的。电源是由2节新干电池串联组成的，此时闭合开关，电压表的示数为________；
（5）排除故障后，继续实验，得出了如表所示的一组数据，小明同学依据本次实验数据可以得出的实验结论是______（写出关系式）。这个实验在设计方案上存在的不足之处是_________________。
25. 如图是小明同学探究“电流与电压、电阻的关系”的电路图：
（1）请按电路图甲将实物图乙中滑动变阻器连接完整，应将导线E接滑动变阻器的接线柱__________（选填“A”、“B”、“C”或“D”）；
（2）小明连接电路时，开关应该处于__________状态；闭合开关前滑动变阻器的滑片P应放在__________（选填“A”或“B”）端；
（3）连接好电路后，闭合开关S，发现电流表指针几乎没有偏转，电压表指针迅速偏转到满偏刻度外，出现这一现象的原因可能是__________（假设电路只有一处故障）；
A．定值电阻R0短路 B．定值电阻R0断路 C．滑动变阻器R断路
（4）接着同组的小华同学又找老师要来了三只阻值分别5Ω、10Ω、15Ω的电阻，准备探究“电流与电阻关系”，实验中他需要保持定值电阻两端__________不变，若他只将电阻5Ω换成10Ω而没有调整电路的其他部分时，他将观察到电压表的示数__________（选填“变大”、“变小”或“不变”），为了完成实验他需要移动滑动变阻器的滑片P，此时滑动变阻器的作用是__________；
（5）小明根据图像数据可得探究结论：__________。
五、计算题（共2题；共15分）
26. 如图所示，电源电压恒定，R1=30Ω，当S闭合，S1断开时，电流表的示数为0.2A；当S、S1都闭合时，电流表的示数为0.5A。求：
（1）电源电压；
（2）R2的阻值；
27. 如图甲所示，电源电压由4节新买的干电池提供，闭合开关，两灯正常发光，电流表读数为0.8A，再将电流表放到图乙位置，闭合开关，读数为0.5A，求：
（1）灯丝L2中的电流；
（2）电源电压；
（3）灯L1两端的电压。
灯两端电压
灯两端电压
电源两端的电压
1.6
1.4
3
