2022-2024年中考物理一模分类汇编【电学作图题】 （原卷版）

这是一份2022-2024年中考物理一模分类汇编【电学作图题】 （原卷版），共12页。

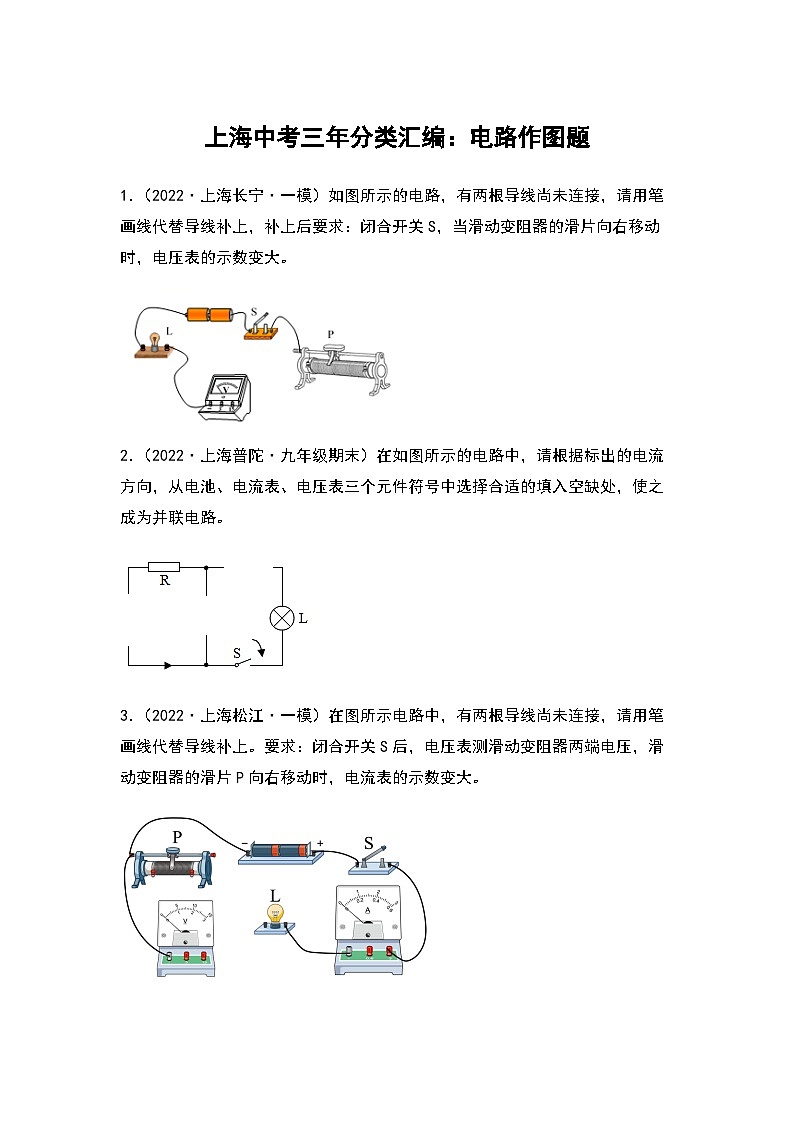

2．（2022·上海普陀·九年级期末）在如图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的填入空缺处，使之成为并联电路。
3．（2022·上海松江·一模）在图所示电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S后，电压表测滑动变阻器两端电压，滑动变阻器的滑片P向右移动时，电流表的示数变大。

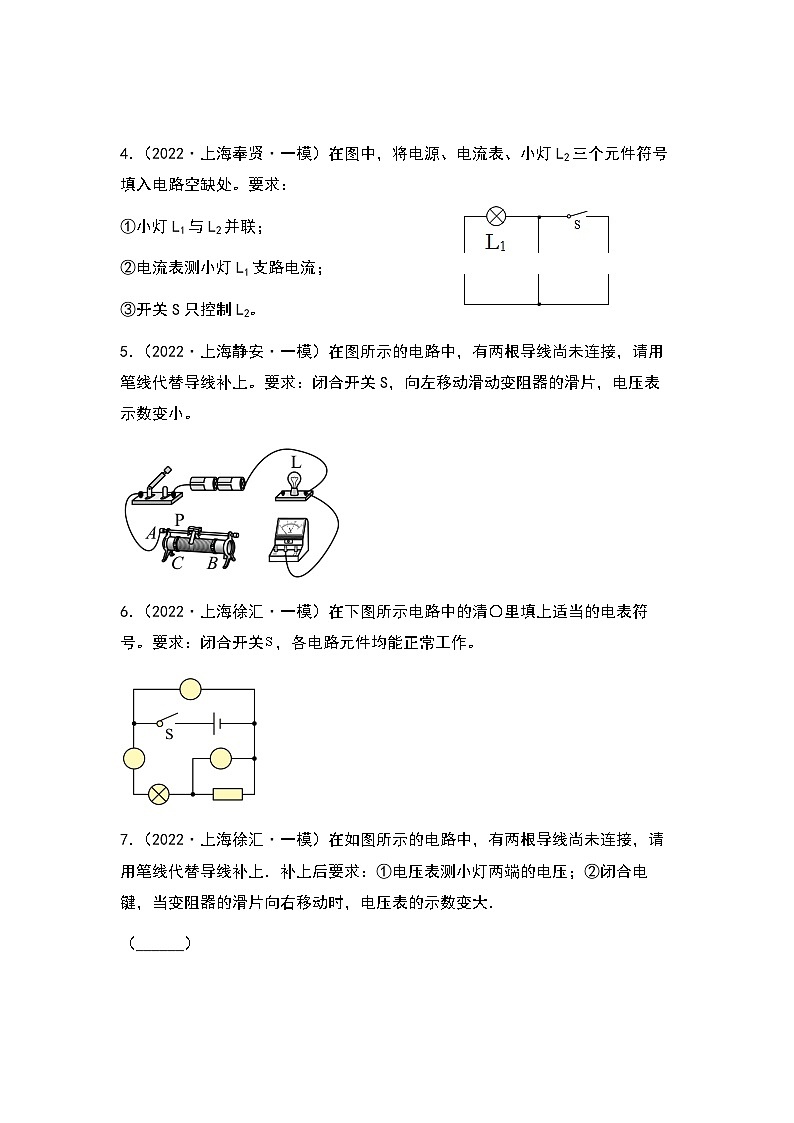

4．（2022·上海奉贤·一模）在图中，将电源、电流表、小灯L2三个元件符号填入电路空缺处。要求：
①小灯L1与L2并联；
②电流表测小灯L1支路电流；
③开关S只控制L2。
5．（2022·上海静安·一模）在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。要求：闭合开关S，向左移动滑动变阻器的滑片，电压表示数变小。
6．（2022·上海徐汇·一模）在下图所示电路中的清〇里填上适当的电表符号。要求：闭合开关，各电路元件均能正常工作。
7．（2022·上海徐汇·一模）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测小灯两端的电压；②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大．
（______）

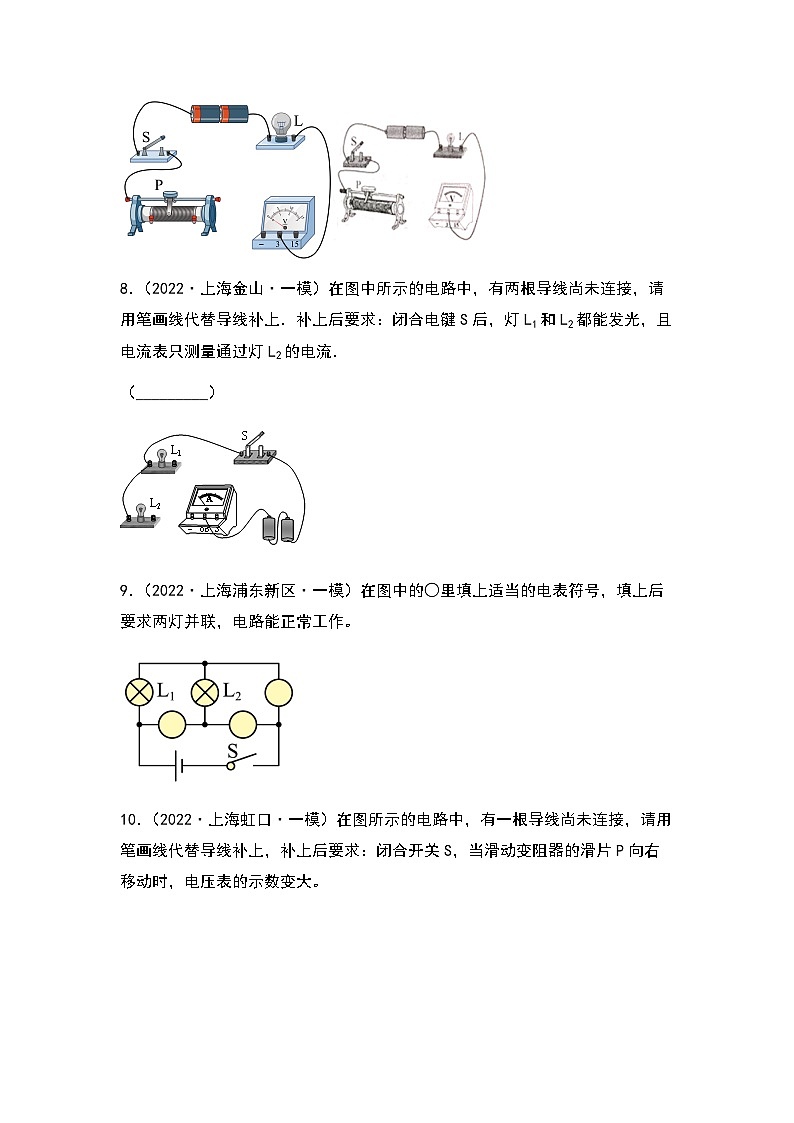

8．（2022·上海金山·一模）在图中所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流．
（_________）
9．（2022·上海浦东新区·一模）在图中的○里填上适当的电表符号，填上后要求两灯并联，电路能正常工作。
10．（2022·上海虹口·一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数变大。
11．（2022·上海闵行·一模）在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。
12．（2022·上海杨浦·一模）在图电路中，在电源、电流表、电压表中选择两个元件符号填入电路空缺处。要求：开关S闭合后，小灯L1与L2串联。
13．（2022·上海青浦·一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代谷导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变小。
14．（2022·上海宝山·一模）在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1 和L2 并联，且都能发光。
15．（2022·上海崇明·一模）在图电路中的〇处填入电表符号，使之成为正确的电路。
（______）
16.（2023崇明一模）在图中填入电源、电压表、电流表符号，要求两个小灯都能发光，电压表测L2的电压。
17.（2023奉贤一模）14. 请在如图所示电路的“〇”里填上适当的电表符号，使电路组成串联电路。
18.（2023虹口一模）在图所示电路的○填上适当的电表符号。要求：闭合开关S，两灯均能发光。
19.（2023黄埔一模）在如图所示电路中，有一根导线尚未连接，请按要求用笔线代替导线完成电路连接。要求：
（1）闭合开关S后，小灯泡L发光；
（2）向右移动变阻器的滑片P时，电流表的示数变小。
20.（2023闵行一模） 在图中，请用笔画线代替导线完成电路连接，要求：闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小。
21.（2023青浦一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向左移动时，电压表的示数变小。
22.（2023松江一模）在图所示的电路中，请根据标出的电流方向，将电源、电流表、电压表三个元件符号填入电路中空缺处，要求向左移动滑片P，电压表示数变大。
23.（2023徐汇一模）在图所示电路的○里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
24. （2023徐汇一模）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电流表的示数变小，小灯亮度不变。
25.（2023杨浦一模）在图所示的电路中有一根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑动变阻器的滑片P向B端移动时，电流表示数变大，小灯亮度变亮。
26.（2023长宁一模）
在图所示电路的⚪里填上适当的电表符号，使之成为正确的电路图。
27.（2024崇明 一模）在图6所示电路里填上适当的电表符号，使之成为正确的电路．
L2
L1
S
图10
28.（2024 奉贤 一模）在图10所示电路的〇里填上适当的电表符号，使之成为正确的电路。
S
29.（2024 虹口 一模）在图6电路中的〇处填入电表符号，使之成为正确的电路。
30.（2024黄浦 一模）在图9所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向左移动时，电流表的示数变小，小灯亮度不变。
31.（2024 金山 一模）在图10所示电路的〇里填上适当的电表符号，要求：闭合开关S，各电路元件均能正常工作。
S
L2
L1
32.（2024 静安 一模）在图7电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：闭合开关S后，向右移动变阻器的滑片时，电压表的示数变大。
33.（2024闵行 一模）在图8所示电路中有一根导线尚未连接，请以笔画线代替导线补上，要求：闭合开关，向右移动滑片P时，小灯两端电压变大。
34.（2024浦东新区 一模）在图10所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变大。
S
R
L
A
0.6 3
图10
35.（2024普陀 一模）在图9所示的电路中，有两根导线尚未连接，请用笔画线代替导线连接。要求：向右移动滑片P，电压表示数减小 。
S
P
0.6
A
L
3
V
图9
15
3
36.（2024 青浦 一模）在图9所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数变大。
S
L
P
3 15
V

图9
37.（2024松江 一模）在图7所示电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，向左端移动滑动变阻器的滑片P，电流表示数变小。



图7

38.（2024徐汇 一模）在图13所示电路中的〇里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
39.（2024徐汇 一模）在图14所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，小灯变亮，电压表的示数变小。
40.（2024 杨浦 一模）在图10所示的电路中填入电流表或电压表的符号，要求：闭合开关后，电路正常工作。
图10
图9
L1
L2
41.（2024长宁 一模）在图9所示电路的〇中填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
