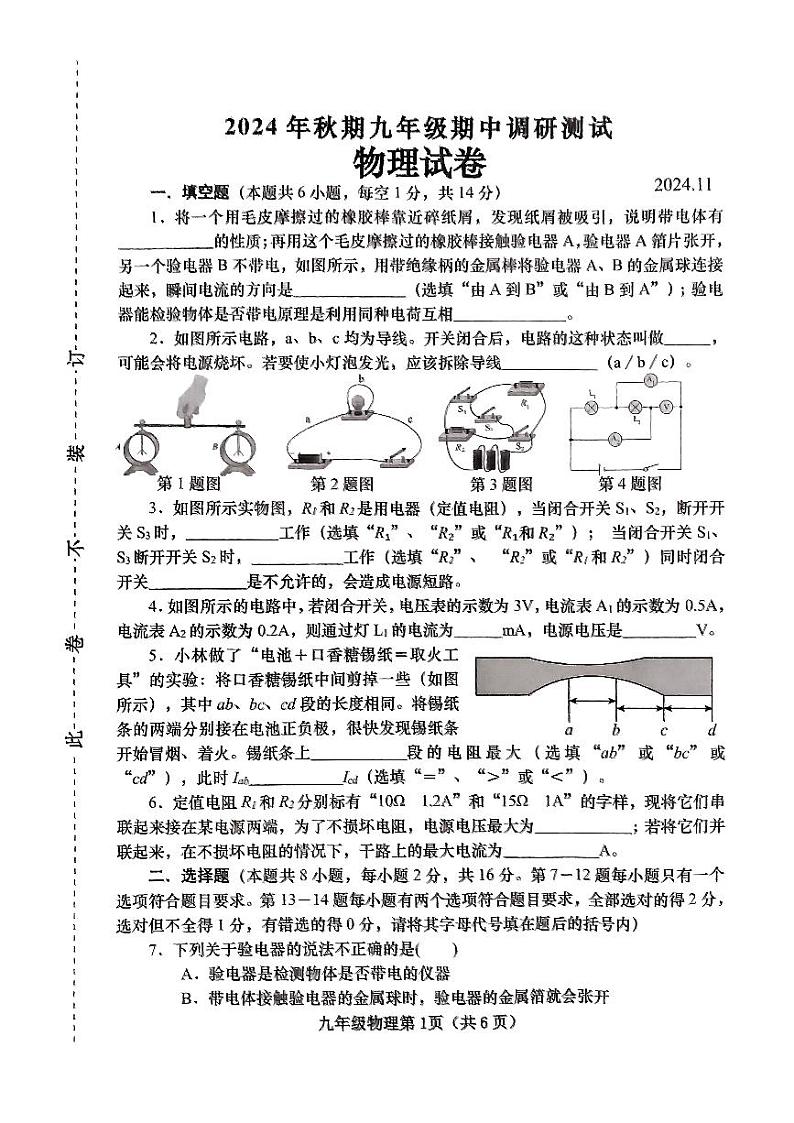

河南省南阳市镇平县2024–2025学年九年级上学期期中考试物理试卷

这是一份河南省南阳市镇平县2024–2025学年九年级上学期期中考试物理试卷，文件包含河南省南阳市镇平县2024–2025学年第一学期九年级期中考试物理试卷pdf、九年级物理试卷参考答案docx等2份试卷配套教学资源，其中试卷共8页， 欢迎下载使用。

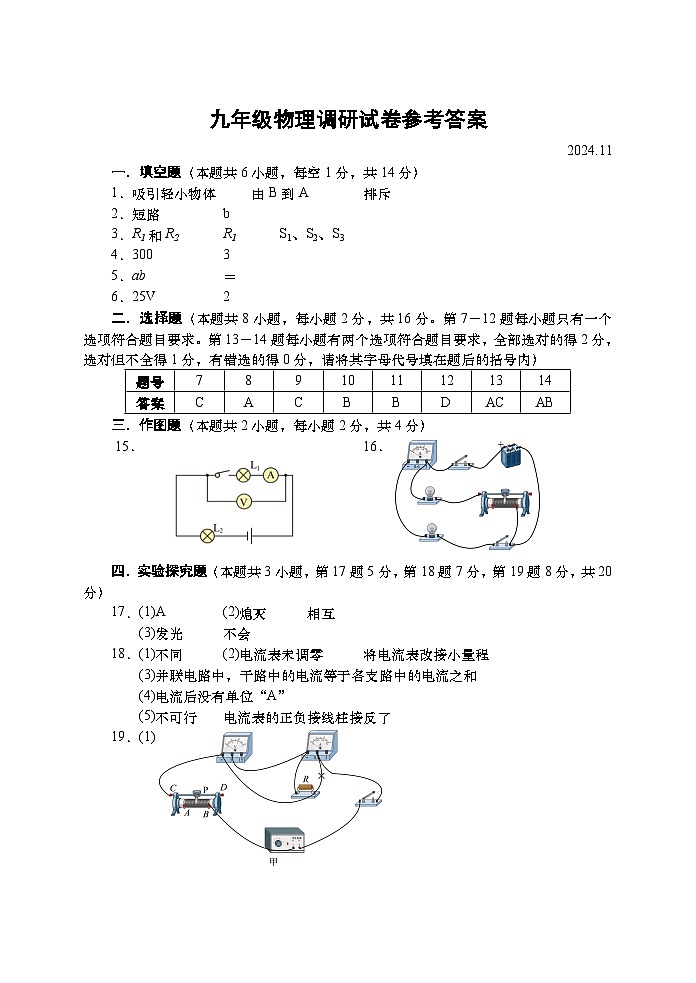

一．填空题（本题共6小题，每空1分，共14分）
1．吸引轻小物体由B到A排斥
2．短路b
3．R1和R2R1S1、S2、S3
4．3003
5．ab＝
6．25V2
二．选择题（本题共8小题，每小题2分，共16分。第7－12题每小题只有一个选项符合题目要求。第13－14题每小题有两个选项符合题目要求，全部选对的得2分，选对但不全得1分，有错选的得0分，请将其字母代号填在题后的括号内）
三．作图题（本题共2小题，每小题2分，共4分）

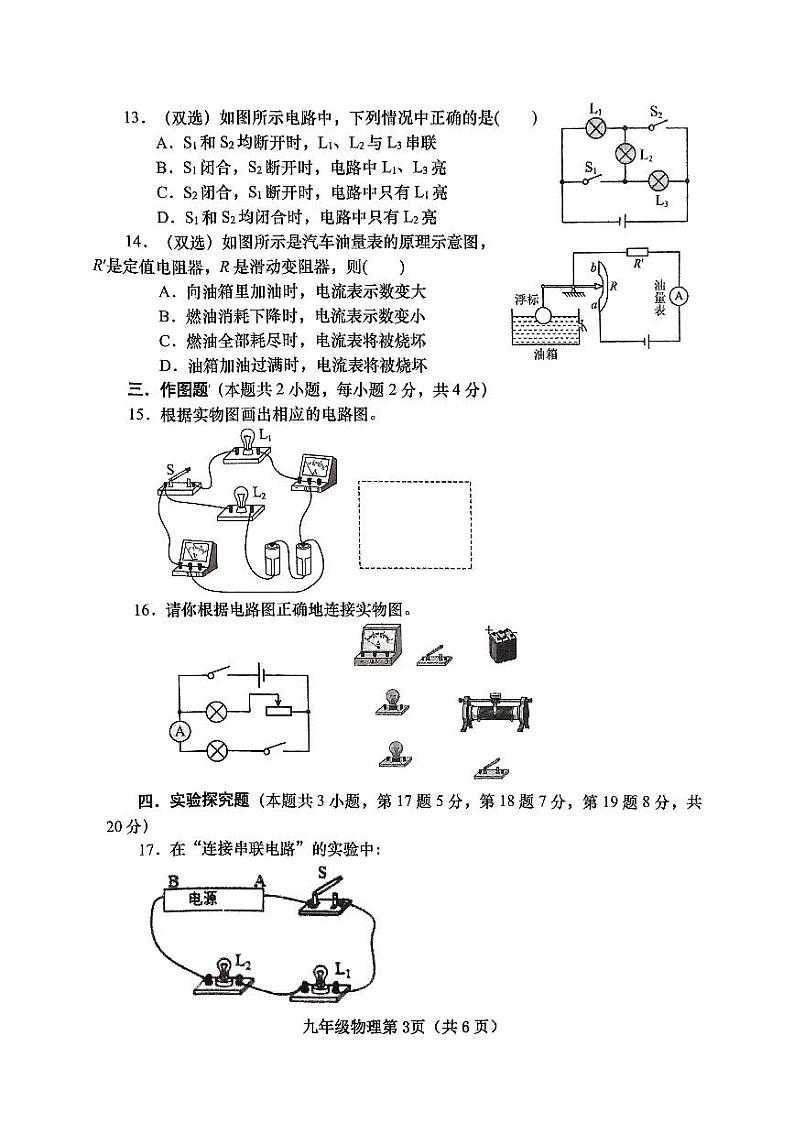

15．16．
四．实验探究题（本题共3小题，第17题5分，第18题7分，第19题8分，共20分）
17．(1)A(2)熄灭相互
(3)发光不会
18．(1)不同(2)电流表未调零将电流表改接小量程
(3)并联电路中，干路中的电流等于各支路中的电流之和
(4)电流后没有单位“A”
(5)不可行电流表的正负接线柱接反了
19．(1)
(2)A(3)电压表大
(4)电压一定时，通过导体的电流与导体的电阻成反比 无交点 不变
(5)4.5
五．综合应用题（本题共2小题，第20题9分，第21题7分，共16分）
20．解：(1)当S1、S2断开，S3闭合时，电路为R1的简单电路，电流表测电路中的电流，则电源电压为U＝I1R1＝0.6A×20Ω＝12V （1分）
当S1断开，S2、S3闭合时，两电阻并联，电流表测干路的电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流为I2＝I－I1＝0.9A－0.6A＝0.3A
A
V
则R2的阻值为 （2分）
A
V
(2)当S1闭合，S2、S3断开时，两电阻串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流为
则电阻R1两端的电压为U1＝IR1＝0.2A×20Ω＝4V （3分）
A
V
(3)当S1、S2闭合，S3断开时，R1被短路，电路为R2的简单电路，电流表测电路中的电流，则电流表的示数为 （3分）
21．解：(1)闭合开关S，灯L与滑动变阻器串联，电压表测灯两端电压。当滑片滑到最右端，只有灯接入电路，此时灯两端电压即为电源电压，由图乙可知，电源电压为U＝3V。 （2分）
V
A
(2)由图可知，灯两端电压为额定电压3V时，通过的电流为0.3A，小灯泡正常发光时的电阻 （2分）
(3)滑片滑至最左端，此时滑动变阻器接入电路的阻值最大，电路中的电流最小。由图乙可知，此时电路中电流为0.1A，灯两端电压为0.5V，根据串联电路电压规律可知，变阻器两端电压为U滑＝U－UL＝3V－0.5V＝2.5V
A
V
则滑动变阻器的最大阻值 （3分）
题号
7
8
9
10
11
12
13
14
答案
C
A
C
B
B
D
AC
AB
