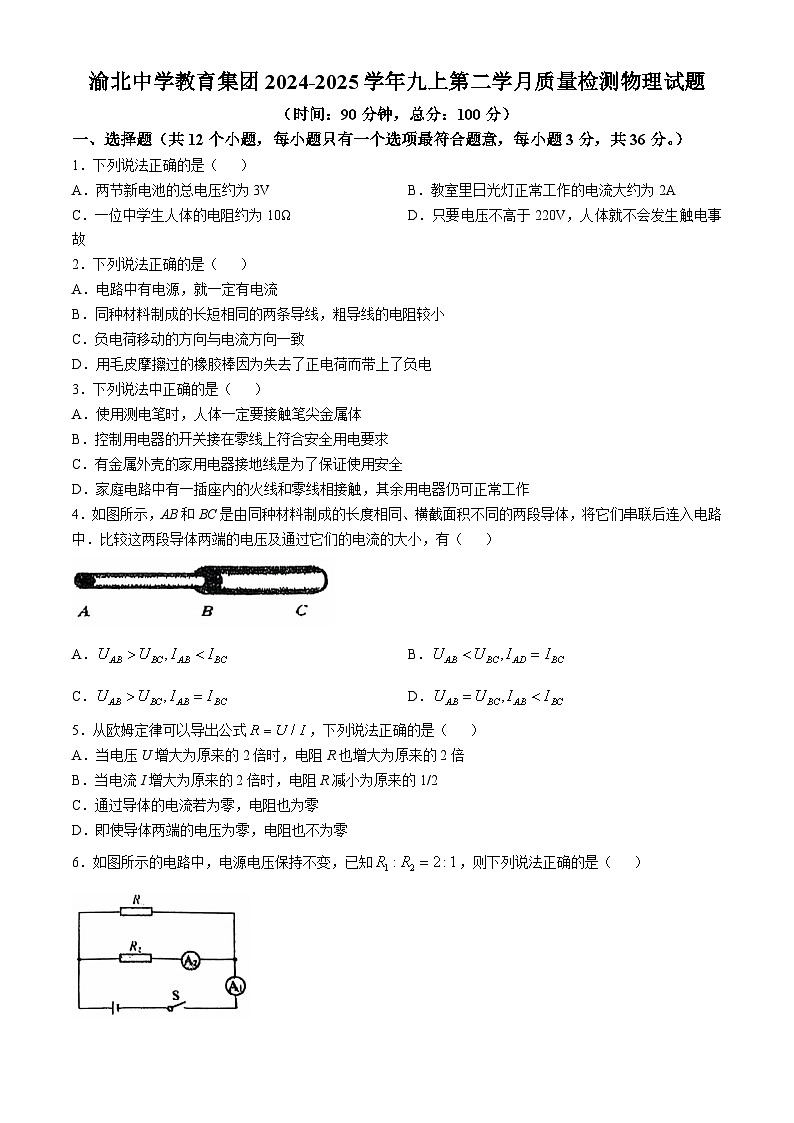

重庆市渝北中学2024-2025学年上学期九年级第二次月考（期中）物理试卷(无答案)

这是一份重庆市渝北中学2024-2025学年上学期九年级第二次月考（期中）物理试卷(无答案)，共8页。试卷主要包含了选择题，填空题，实验探究题，论述计算题等内容，欢迎下载使用。
一、选择题（共12个小题，每小题只有一个选项最符合题意，每小题3分，共36分。）
1．下列说法正确的是（ ）
A．两节新电池的总电压约为3VB．教室里日光灯正常工作的电流大约为2A
C．一位中学生人体的电阻约为10ΩD．只要电压不高于220V，人体就不会发生触电事故
2．下列说法正确的是（ ）
A．电路中有电源，就一定有电流
B．同种材料制成的长短相同的两条导线，粗导线的电阻较小
C．负电荷移动的方向与电流方向一致
D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电
3．下列说法中正确的是（ ）
A．使用测电笔时，人体一定要接触笔尖金属体
B．控制用电器的开关接在零线上符合安全用电要求
C．有金属外壳的家用电器接地线是为了保证使用安全
D．家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作
4．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ）
A．B．
C．D．
5．从欧姆定律可以导出公式，下列说法正确的是（ ）
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的1/2
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
6．如图所示的电路中，电源电压保持不变，已知，则下列说法正确的是（ ）

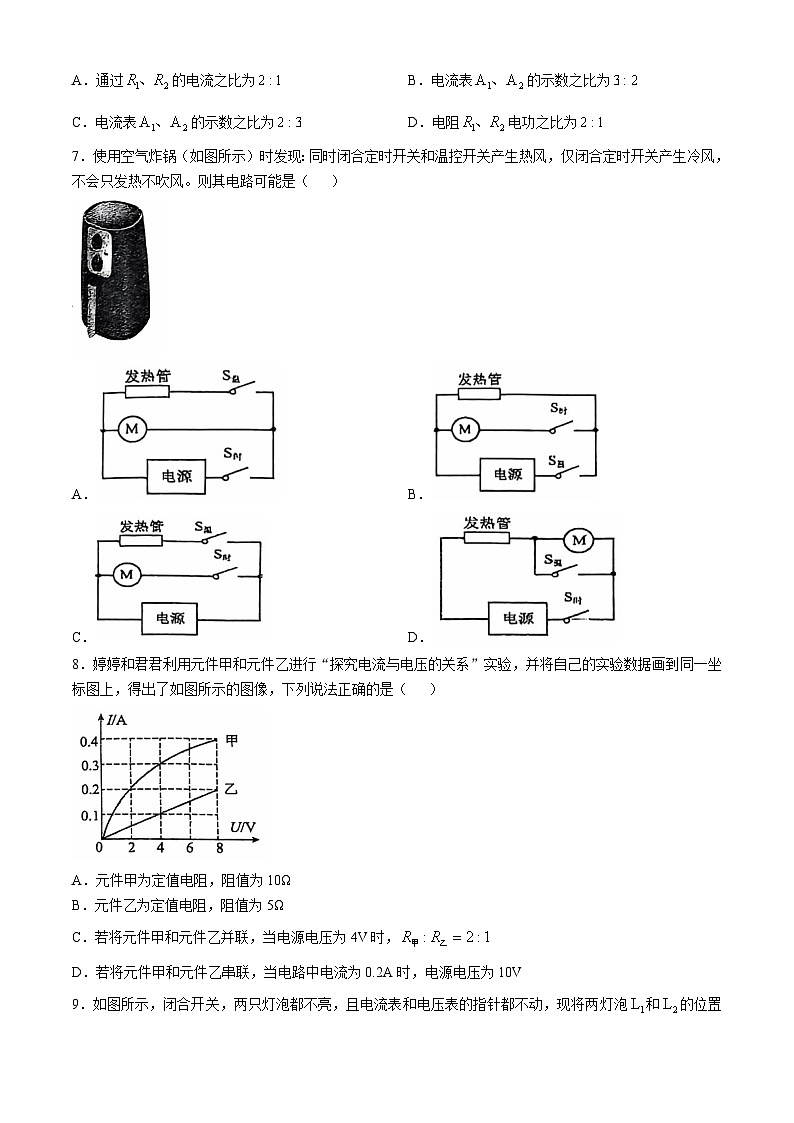

A．通过的电流之比为B．电流表的示数之比为
C．电流表的示数之比为D．电阻电功之比为
7．使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）
A．B．
C．D．
8．婷婷和君君利用元件甲和元件乙进行“探究电流与电压的关系”实验，并将自己的实验数据画到同一坐标图上，得出了如图所示的图像，下列说法正确的是（ ）
A．元件甲为定值电阻，阻值为10Ω
B．元件乙为定值电阻，阻值为5Ω
C．若将元件甲和元件乙并联，当电源电压为4V时，
D．若将元件甲和元件乙串联，当电路中电流为0.2A时，电源电压为10V
9．如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡和的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（ ）
A．从电流表到开关这段电路中出现开路B．灯泡的灯丝断了
C．灯泡的灯丝断了D．电流表和两个灯泡都坏了
10．如图甲所示，这是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，为定值电阻，为光敏电阻（阻值与光照强度的关系如图乙所示）。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是（ ）
A．光敏电阻R的阻值减小B．电压表的示数减小
C．电流表的示数减小D．电压表示数与电流表示数的比值不变
11．以下四种电路，电源电压不变且未知，是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻阻值的电路是（ ）
A．B．
C．D．
12．如图甲所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P在某两点间移动过程中，电流表A与电压表的示数关系如图乙所示，当电流表示数为0.4A时，两电压表示数恰好相等。下列判断正确的是（ ）
A．电源电压是8V
B．滑动变阻器滑片移动过程中阻值变化范围是2-25Ω
C．滑动变阻器滑片P向右移动时，小灯泡L的阻值变小
D．小灯泡的阻值最大时，电流通过它1min内做的功为12J
二、填空题（本题共10个小题，每空1分，共20分。）
13．德国物理学家______总结了电流跟电阻和电压之间的关系；导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。人们为了纪念这位物理学家，将他的名字命名为______（物理量）的单位。
14．渝北中学旁边桃源大道上的路灯，同时发光同时熄灭，据此______（选填“能”或“不能”）判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他灯依然发光，由此可以断定这盏灯与其他灯的连接方式为______联（选填“串”或“并”）。
15．引入“总电阻”概念时运用的科学方法是______（选填“等效替代”或“控制变量”）法。阻值为10Ω和40Ω的两个电阻并联在电路中，其总电阻为______Ω。
16．小勇连接了如图所示电路，电源电压保持不变，和为定值电阻。先闭合，再闭合，电流表读数将______，电压表读数将______。（两空选填“变大”、“变小”或“不变”）
17．天天家6月底电能表读数如图所示，7月底电能表的读数为412.5kW·h，若当地电价为0.6元/（kW·h），则7月份他家应交电费______元；天天将某家用电器单独接在该电能表上正常工作6min，电能表转盘转了320转，则这个家用电器消耗的电能是______度=______J
18．重庆市某高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图。称重表相当于一个______（选填“电压表”或“电流表”），当车辆越重时，接入电路中的阻值______，称重表的示数将______。（后两空选填“越大”、“越小”或“不变”）
19．一个标有“6V 0.3A”字样的电阻和一个标有“4V 0.2A”字样的电阻，在保证电路安全的情况下，若串联接入电路，它们两端允许加的最大电压为______V；若并联接入电路，则电路中允许的最大电流为______A。
20．如图甲所示，电源电压保持不变，。闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示。
（1）电源电压为______V，滑动变阻器的最大阻值为______Ω；
21．如图为家庭电路中带有开关的电灯和三孔插座，请按照安全用电原则正确连接电路。
三、实验探究题（本题共3个小题，22小题6分，23小题8分，24小题8分，共22分。）
22．探究“电阻大小与哪些因素有关”的实验装置如图所示，实验中分别把a、b、c、d四根导线接入电路，其中a、b、c长度相同，a、b、d粗细相同，c、d粗细不同。
（1）该实验是通过观察______来间接比较导线电阻的大小，这种科学探究问题的方法叫______法；
（2）选用b、d两根导线进行对比，是为了探究电阻大小跟导体的______的关系；
（3）选用______（填写导体的代号）两根导线进行对比，是为了探究电阻大小跟导体的横截面积的关系，通过实验发现导体的横截面积越大，导体的电阻越______；
（4）若小明在做实验时，发现器材中电阻丝只有一根，其它器材足够，则不能探究电阻大小跟导体______的关系。
23．实验小组用伏安法测量小灯泡的电阻，连接了如图甲所示的电路，小灯泡的额定电压为2.5V，电源电压恒定。
（1）实验的原理是______；
（2）图甲中有一根导线连接错误，请在该导线上打“×”，并用笔重新画一根正确连接的导线（导线不得交叉）画在图上；
（3）改正错误后，闭合开关，移动滑片至某位置时，电压表的示数为2V，为测量小灯泡正常发光时的电阻，应将滑片P向______（选填“A”或“B”）端移动；
（4）小灯泡正常发光时，电流表的示数如图乙所示，此时小灯泡的电阻是______Ω（保留1位小数）；
（5）小灯泡的关系如图丙，当小灯泡的两端电压增大时，它的电阻______（选填“增大”、“减小”或“不变”），其原因是灯丝电阻受______的影响；
（6）小组同学计划用该装置测量某定值电阻阻值时，发现电压表损坏，于是设计了如图丁所示的电路，测出了的阻值。实验步骤如下：
①将滑片移到a端，闭合开关S，读出电流表的示数，记为；
②______，闭合开关S，读出电流表的示数，记为；
③读出滑动变阻器的最大阻值为，则______（用和R表示）。
24．如图所示，敏敏为探究电流与电压和电阻的关系，进行了如下实验（电源电压恒定为4.5V）：
（1）加一根导线补全甲实物图，要求滑动变阻器的滑片向左滑动时，电流表示数变小画在图上；
（2）当接上最后一根导线时，电流表就有示数，他的实验过程中错误的操作是______；
（3）闭合开关，改变滑片位置，记录实验数据如下表，第3次实验时，电流表示数如图乙所示为______A；
（4）由表可得：电阻一定时，______；
（5）接着小江利用原有实验器材及阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω的定值电阻探究电流与电阻的关系，根据测得的实验数据绘制了如图丙所示的电流I随电阻R变化的图像，此实验中滑动变阻器除了保护电路外，还有______的作用；
（6）实验中，若将10Ω电阻接入电路完成实验之后，断开开关且滑片位置不变；再换成15Ω电阻时，闭合开关，此时应将滑动变阻器的滑片相对于上次的位置，向阻值______（选填“变大”或“变小”）方向移动，直到电压表的示数为______V；为了顺利完成全部实验，则滑动变阻器的最大阻值至少是______Ω。
四、论述计算题（本题共3个小题，25小题6分，26小题8分，27小题8分，共22分，解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分。）
25．如图所示，电源电压恒定，，当开关S、都闭合时，电流表的示数为0.3A，电流表A的示数为0.45A，求：
（1）电源电压；
（2）的阻值。
26．小明为了控制灯泡的亮度，设计了如图所示的电路，已知电源电压恒定不变，灯泡L正常发光的电压为6V，且灯泡电阻不随温度变化。将滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，电流表示数为1A，灯泡恰好正常发光。求：
（1）电源电压U；
（2）灯泡L的电阻；
（3）当电流表的示数为0.3A时，
求此时滑动变阻器接入电路的电阻。
27．如图甲所示的电路中，电源电压为4.5V且保持不变，现有灯泡L上标有“6V”的字样，已知通过灯泡的电流随两端电压变化的关系如图乙所示，标有“30Ω；0.4A”字样，电压表量程为0~3V，电流表量程为0~0.6A。当开关闭合，断开，且滑动变阻器的滑片P置于中点时，电流表的示数为0.18A。求：
（1）灯泡L正常发光时的电阻：
（2）定值电阻的阻值；
（3）当开关S、闭合，断开时，在保证电路安全的情况下，滑动变阻器的取值范围。实验次数
1
2
3
电压U/V
1.0
2.0
3.0
电流I/A
0.10
0.20
______
