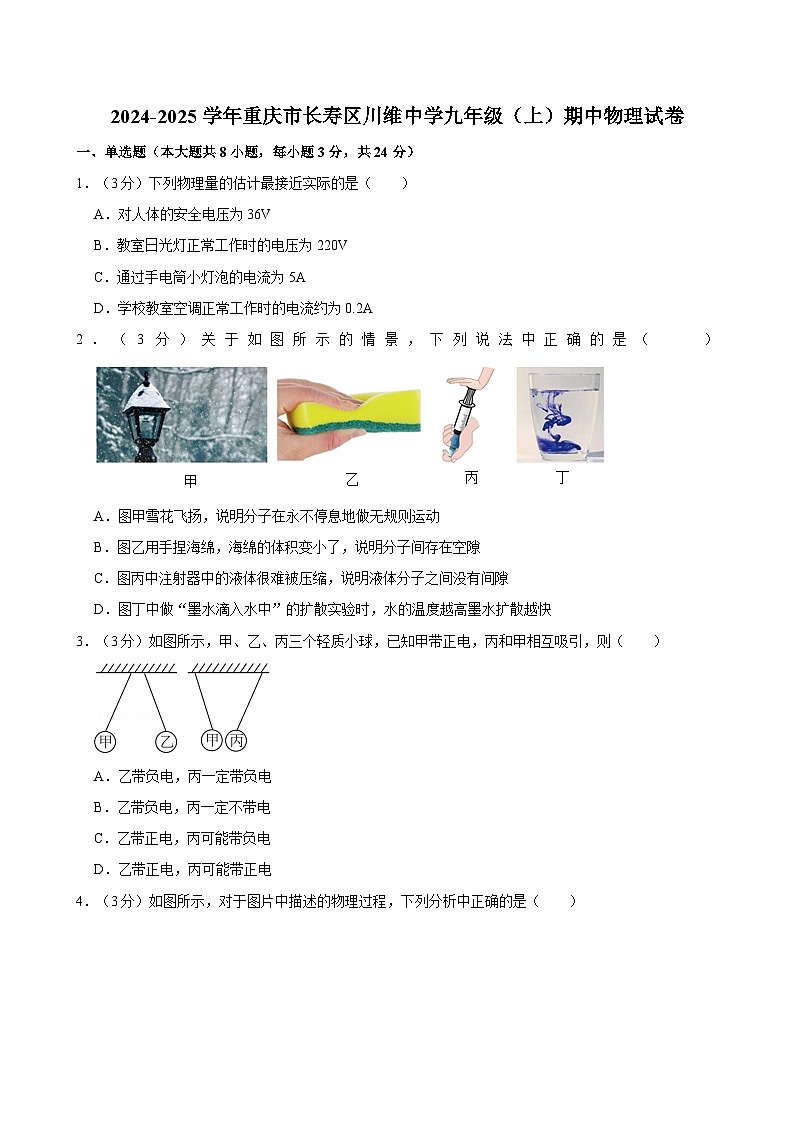

重庆市长寿川维中学校2024-2025学年九年级上学期11月期中物理试题
展开
这是一份重庆市长寿川维中学校2024-2025学年九年级上学期11月期中物理试题，共24页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1．（3分）下列物理量的估计最接近实际的是（ ）
A．对人体的安全电压为36V
B．教室日光灯正常工作时的电压为220V
C．通过手电筒小灯泡的电流为5A
D．学校教室空调正常工作时的电流约为0.2A
2．（3分）关于如图所示的情景，下列说法中正确的是（ ）
A．图甲雪花飞扬，说明分子在永不停息地做无规则运动
B．图乙用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C．图丙中注射器中的液体很难被压缩，说明液体分子之间没有间隙
D．图丁中做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
3．（3分）如图所示，甲、乙、丙三个轻质小球，已知甲带正电，丙和甲相互吸引，则（ ）
A．乙带负电，丙一定带负电
B．乙带负电，丙一定不带电
C．乙带正电，丙可能带负电
D．乙带正电，丙可能带正电

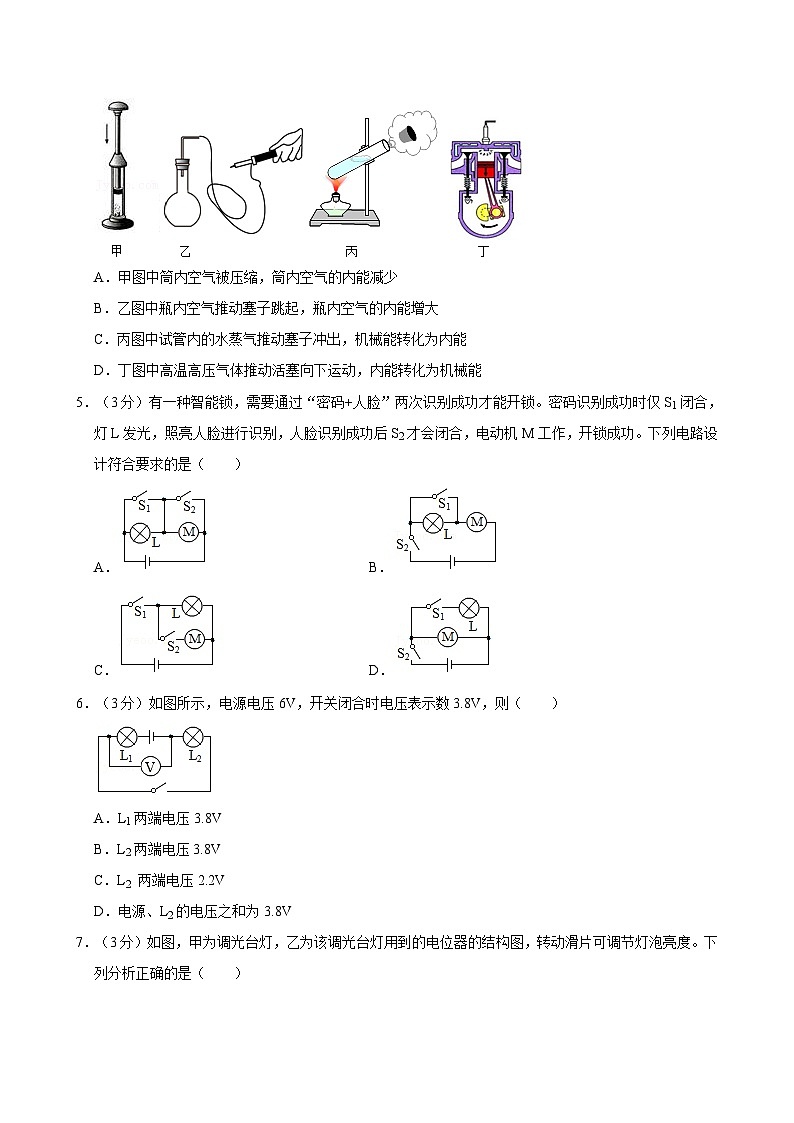

4．（3分）如图所示，对于图片中描述的物理过程，下列分析中正确的是（ ）
A．甲图中筒内空气被压缩，筒内空气的内能减少
B．乙图中瓶内空气推动塞子跳起，瓶内空气的内能增大
C．丙图中试管内的水蒸气推动塞子冲出，机械能转化为内能
D．丁图中高温高压气体推动活塞向下运动，内能转化为机械能
5．（3分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．
C．D．
6．（3分）如图所示，电源电压6V，开关闭合时电压表示数3.8V，则（ ）
A．L1两端电压3.8V
B．L2两端电压3.8V
C．L2 两端电压2.2V
D．电源、L2的电压之和为3.8V

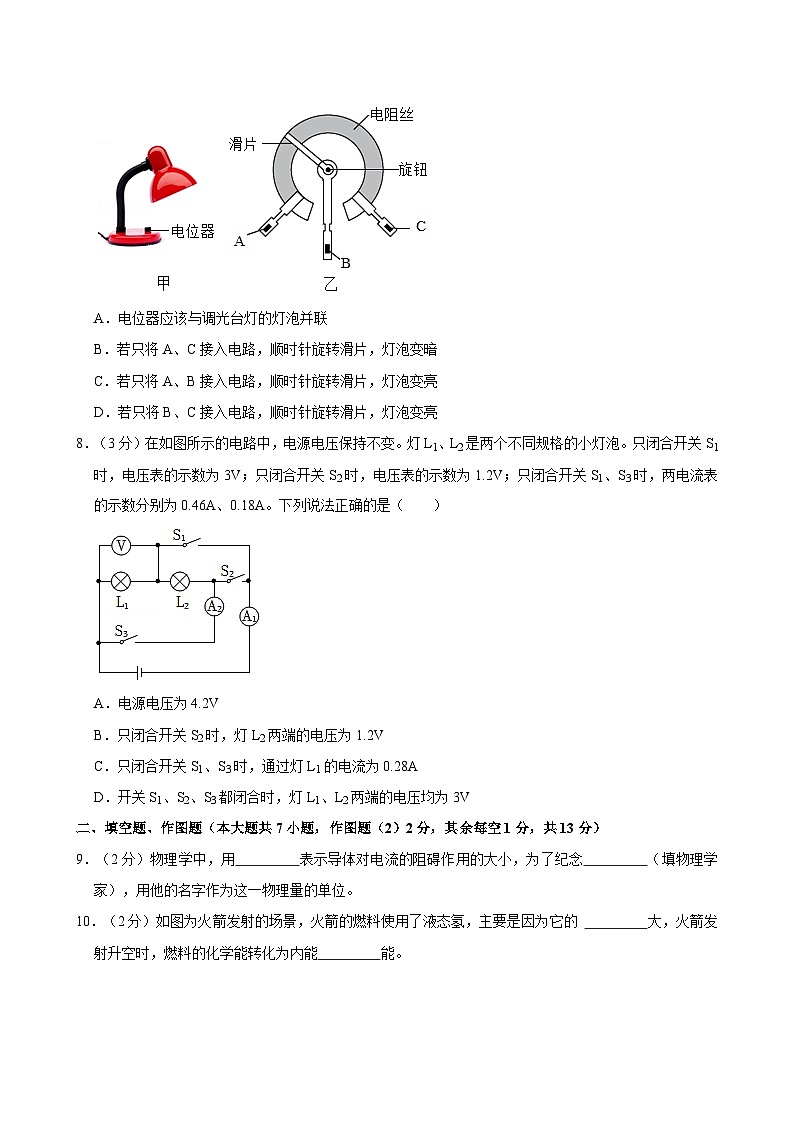

7．（3分）如图，甲为调光台灯，乙为该调光台灯用到的电位器的结构图，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．电位器应该与调光台灯的灯泡并联
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
8．（3分）在如图所示的电路中，电源电压保持不变。灯L1、L2是两个不同规格的小灯泡。只闭合开关S1时，电压表的示数为3V；只闭合开关S2时，电压表的示数为1.2V；只闭合开关S1、S3时，两电流表的示数分别为0.46A、0.18A。下列说法正确的是（ ）
A．电源电压为4.2V
B．只闭合开关S2时，灯L2两端的电压为1.2V
C．只闭合开关S1、S3时，通过灯L1的电流为0.28A
D．开关S1、S2、S3都闭合时，灯L1、L2两端的电压均为3V
二、填空题、作图题（本大题共7小题，作图题（2）2分，其余每空1分，共13分）
9．（2分）物理学中，用 表示导体对电流的阻碍作用的大小，为了纪念 （填物理学家），用他的名字作为这一物理量的单位。
10．（2分）如图为火箭发射的场景，火箭的燃料使用了液态氢，主要是因为它的 大，火箭发射升空时，燃料的化学能转化为内能 能。
11．（2分）如图所示，验电器A带负电，验电器B不带电，在金属棒上发生定向移动的是 （选填“正”或“负”）电荷，瞬间电流的方向是 （选填“由A到B”或“由B到A”）。
12．（2分）在某一温度下接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。导体A、B并联在电压为3V的电源两端时，干路电流为 A；导体A、B串联在电路中，当通过导体B中的电流为0.3A时 V。
13．（2分）如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表的示数为6V；当S1、S3闭合，S2断开时，电流表A和A1的偏转角度相同，则通过L1、L2的电流之比为 ；当S1、S3断开，S2闭合时，电压表的示数为4V，则L1两端的电压为 V。
14．（1分）根据电路图连接实物图。
15．（2分）请根据如图所示的实物图，画出对应的电路图。
三、实验探究题（本大题共3小题，15题6分，16题8分，17题7分，共21分）
16．（6分）物理实验小组为了比较不同物质的吸热能力，在两个相同的烧杯中分别装入质量相等的甲、乙两种液体，并用相同的酒精灯和温度计同时进行了如图甲、乙所示的实验。
（1）组装实验装置时，应按 （选填“自上而下”或“自下而上”）的顺序安装，加热时，缓慢地搅动玻璃棒 ；
（2）在图甲、乙装置中，用相同酒精灯给两种液体加热相同的时间，甲液体吸收的热量 （选填“大于”、“小于”或“等于”）乙液体吸收的热量；
（3）将得到的数据记录如下，分析实验数据可知， 液体的吸热能力更强； 液体更适合作发动机的冷却液（均选填“甲”或“乙”）；
（4）实验后，同学们交流对装置进行了改进，将分别装有甲、乙液体的试管放在同一个烧杯中用水加热，这样做的好处是 。
17．（8分）如图是探究影响导体电阻大小因素的实验装置图，其中电源电压不变。
（1）分别将a、b、c、d四根电阻丝接入电路进行实验，得到表格所示的数据，将电阻丝a接入电路时电流表的示数如图乙所示 A；
（2）在图甲中M、N之间接入不同导体时，可通过 来判断导体的电阻大小，这种研究方法叫 法；
（3）分别将电阻丝a、d接入电路，是为了探究电阻大小与导体的 的关系；
（4）为了探究“导体电阻大小与导体横截面积的关系”，可将电阻丝 （填导体编号）分别接入电路中进行实验，得出的结论是同种材料且长度相同的导体，其横截面积越大 ；
（5）我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻（选填“增大”或“减小”）；
（6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，用酒精灯给钨丝加热，可以观察到电流表示数变小，钨丝的电阻 （选填“增大”或“减小”）。
18．（7分）小明用图甲所示的电路探究并联电路的电流规律。
（1）在连接电路时发现，刚接好最后一根导线，小灯泡就发光了，小明忘了 ；
（2）闭合开关S后，观察到灯L2发光，灯L1不发光。若故障只发生在灯泡上，则电路可能存在的故障是 ；
（3）排除故障后，小明将电流表接到C处测量电流，闭合开关，原因是 ；
（4）小明换不同规格的灯泡进行多次实验，并把实验数据记录在表中：
①小明发现第3次的实验中有一个数据明显错误，造成错误的原因可能是 ，这个数据正确的记录应该是 A；
②分析表中数据，可得出并联电路电流规律的表达式为 （用IA、IB、IC表示）；
③该实验多次测量的目的是 。
四、计算题（本大题共3小题，18题6分，19题8分，20题8分，共22分）
19．（6分）妈妈用热水给小林加热如图所示的盒装牛奶，使牛奶的温度由22℃升高到42℃，牛奶质量为250g。[已知：c水＝4.2×103J/（kg•℃），c牛奶＝2.5×103J/（kg•℃）]
（1）用热水加热牛奶，是利用 的方式改变牛奶的内能；加热后牛奶香气四溢，是因为温度越高分子运动越 （选填“剧烈”或“缓慢”）。
（2）牛奶吸收的热量是多少？
（3）若不考虑热量损失，热水放出的热量全部被牛奶吸收，妈妈至少要用52℃的热水多少千克？（计算结果保留1位小数）
20．（8分）近年来我国的氢能源汽车产业快速发展，如图所示是一款国产氢能源汽车，该汽车一次可携带6kg的氢气燃料，可获得相比于传统热机更大的能量转化效率。在一次性能测试中，该汽车装满氢气后匀速行驶了600km，汽车受到的阻力为汽车与驾驶员总重量的0.035倍，氢气热值为1.4×108J/kg，汽油热值为4.5×107J/kg，g取10N/kg。求：
（1）该过程中汽车消耗的氢气完全燃烧产生的热量；
（2）该过程汽车牵引力做的功；
（3）如果该汽车使用汽油作为燃料，且汽油完全燃烧产生热量的30%用于牵引力做功，则该过程需要消耗多少kg的汽油？
21．（8分）如图甲所示，电源电压保持12V不变，开关全部闭合，不考虑小灯泡灯丝电阻变化，求：
（1）图甲中，当所有开关闭合时，V1和V2的示数分别为多少V？
（2）图甲中，仅闭合开关S，V1示数为7V，则R2两端电压为多少V？
（3）将图甲中电压表V1和V2分别更换为电流表A1和A2（如图乙所示），仅闭合开关S，若A1和A2示数分别为0.8A和0.5A，则流过R2的电流为多少A？
2024-2025学年重庆市长寿区川维中学九年级（上）期中物理试卷
参考答案与试题解析
一、单选题（本大题共8小题，每小题3分，共24分）
1．（3分）下列物理量的估计最接近实际的是（ ）
A．对人体的安全电压为36V
B．教室日光灯正常工作时的电压为220V
C．通过手电筒小灯泡的电流为5A
D．学校教室空调正常工作时的电流约为0.2A
【答案】B
【解答】解：A.对人体的安全电压不高于36V，故A不符合实际；
B.教室日光灯正常工作时的电压为220V，故B符合实际；
C.通过手电筒小灯泡的电流约为0.2A，故C不符合实际；
D.学校教室空调正常工作时的电流约为4A，故D不符合实际。
故选：B。
2．（3分）关于如图所示的情景，下列说法中正确的是（ ）
A．图甲雪花飞扬，说明分子在永不停息地做无规则运动
B．图乙用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C．图丙中注射器中的液体很难被压缩，说明液体分子之间没有间隙
D．图丁中做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
【答案】D
【解答】解：A．雪花飞扬，不能说明分子处在永不停息地无规则运动；
B．用手捏海绵，说明力改变物体的形状；
C．注射器中的液体很难被压缩，故C错误；
D．水的温度越高，墨水扩散越快。
故选：D。
3．（3分）如图所示，甲、乙、丙三个轻质小球，已知甲带正电，丙和甲相互吸引，则（ ）
A．乙带负电，丙一定带负电
B．乙带负电，丙一定不带电
C．乙带正电，丙可能带负电
D．乙带正电，丙可能带正电
【答案】C
【解答】解：由题知，甲、乙、丙为三个轻质小球；图中甲与乙相互排斥，则乙也带正电，因为异种电荷相互吸引，所以丙可能带负电，故C正确。
故选：C。
4．（3分）如图所示，对于图片中描述的物理过程，下列分析中正确的是（ ）
A．甲图中筒内空气被压缩，筒内空气的内能减少
B．乙图中瓶内空气推动塞子跳起，瓶内空气的内能增大
C．丙图中试管内的水蒸气推动塞子冲出，机械能转化为内能
D．丁图中高温高压气体推动活塞向下运动，内能转化为机械能
【答案】D
【解答】解：
A、图甲中，活塞压缩气体做功，故A错误；
B、乙图中，空气对活塞做功，空气的内能减小；
C、丙图中，水蒸气对塞子做功，机械能转化为内能；
D、丁图中，内能转化为机械能。
故选：D。
5．（3分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：
根据题意知，S1闭合，灯L发光2闭合，即S7、S2同时闭合，电动机M才工作。
A、由图知1时，灯被短路而不发光6和S2时，电源会被短路；
B、由图知1时，电路断路，再闭合S7时，电动机就工作；
C、由图知1时，灯L发光2时，电动机工作；
D、由图知7时，灯L不发光。
故选：C。
6．（3分）如图所示，电源电压6V，开关闭合时电压表示数3.8V，则（ ）
A．L1两端电压3.8V
B．L2两端电压3.8V
C．L2 两端电压2.2V
D．电源、L2的电压之和为3.8V
【答案】B
【解答】解：由图知，开关S闭合后，L1、L2串联，
（1）电压表测量L8两端的电压，所以U2＝3.2V，即灯L2两端的电压为3.4V；
（2）U1＝U﹣U2＝2V﹣3.8V＝8.2V，即灯L1两端的电压为3.2V；
（3）电源、L2的电压之和为8V+3.8V＝8.8V。
故选：B。
7．（3分）如图，甲为调光台灯，乙为该调光台灯用到的电位器的结构图，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．电位器应该与调光台灯的灯泡并联
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
【答案】D
【解答】解：A．用电位器调节灯泡亮度，通过调节滑片位置改变电位器接入电路的电阻，调节灯泡的亮度；
B．由图乙知、C接入电路，电位器接入电路的阻值不变，故B错误；
C．若只将A，滑片左边的电阻丝接入电路，电阻变大，故C错误；
D．只将B，顺时针旋转滑片，电路中的电流变大，故D正确。
故选：D。
8．（3分）在如图所示的电路中，电源电压保持不变。灯L1、L2是两个不同规格的小灯泡。只闭合开关S1时，电压表的示数为3V；只闭合开关S2时，电压表的示数为1.2V；只闭合开关S1、S3时，两电流表的示数分别为0.46A、0.18A。下列说法正确的是（ ）
A．电源电压为4.2V
B．只闭合开关S2时，灯L2两端的电压为1.2V
C．只闭合开关S1、S3时，通过灯L1的电流为0.28A
D．开关S1、S2、S3都闭合时，灯L1、L2两端的电压均为3V
【答案】C
【解答】解：A、只闭合开关S1时，只有L1接入电路，电压表测L6两端的电压，已知电压表的示数为3V1＝4V，故A错误；
B、只闭合开关S2时，L1和L5串联，电压表测量L1两端电压，即灯L1两端的电压为6.2V，已知电源电压为3V4两端的电压U2＝3V﹣5.2V＝1.7V，故B错误；
C、只闭合开关S1、S3时，L6和L2并联，电流表A1测量干路电流，则干路电流I＝2.46A，A2测量通过L2中的电流，即I8＝0.18A
由并联电路中干路电流等于各支路电流之和可得，通过L1的电流：
I2＝I﹣I2＝0.46A﹣2.18A＝0.28A，故C正确；
D、开关S1、S4、S3都闭合时，电流不经过用电器直接将电源两端连接起来，是不允许的。
故选：C。
二、填空题、作图题（本大题共7小题，作图题（2）2分，其余每空1分，共13分）
9．（2分）物理学中，用 电阻 表示导体对电流的阻碍作用的大小，为了纪念 欧姆 （填物理学家），用他的名字作为这一物理量的单位。
【答案】见试题解答内容
【解答】解：电阻表示导体对电流的阻碍作用的大小，电阻的单位是欧姆。
故答案为：电阻；欧姆。
10．（2分）如图为火箭发射的场景，火箭的燃料使用了液态氢，主要是因为它的 热值 大，火箭发射升空时，燃料的化学能转化为内能 机械 能。
【答案】热值；机械
【解答】解：（1）由于液态氢的热值较大，因此运载火箭中；
（2）燃料燃烧过程中，将化学能转化为燃气的内能。
故答案为：热值；机械。
11．（2分）如图所示，验电器A带负电，验电器B不带电，在金属棒上发生定向移动的是 负 （选填“正”或“负”）电荷，瞬间电流的方向是 由B到A （选填“由A到B”或“由B到A”）。
【答案】负；由B到A。
【解答】解：验电器A带负电，验电器B不带电、B的金属球连接起来的瞬间，A失去电子，金属导体内只有自由电子可以自由移动；
验电器A带负电，验电器B不带电、B的金属球连接起来的瞬间，A失去电子，在金属棒上负电荷定向移动的方向是由A到B，与负电荷定向移动的方向相反。
故答案为：负；由B到A。
12．（2分）在某一温度下接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。导体A、B并联在电压为3V的电源两端时，干路电流为 0.9 A；导体A、B串联在电路中，当通过导体B中的电流为0.3A时 4.5 V。
【答案】0.9；4.5。
【解答】解：导体A、B并联在电压为3V的电源两端时，导体A，根据图形可知，通过导体B的电流是0.3A，干路电流为I＝IA+IB＝0.6A+7.3A＝0.5A
导体A、B串联在电路中，根据串联电路电流特点可知、B的电流都是0.3A，导体A两端电压是4.5V，根据串联电路的电压规律可知
U＝UA+UB＝1.7V+3.0V＝3.5V
故答案为：0.8；4.5。
13．（2分）如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表的示数为6V；当S1、S3闭合，S2断开时，电流表A和A1的偏转角度相同，则通过L1、L2的电流之比为 1：4 ；当S1、S3断开，S2闭合时，电压表的示数为4V，则L1两端的电压为 2 V。
【答案】1：4；2
【解答】解：由图可知，当S1、S3闭合，S8断开时，L1、L2并联，
电流表A3测通过L1的电流，电流表A测干路中的电流。
由于并联电路干路中的电流等于各支路中的电流之和，
即电流表A的示数大于电流表A1的示数，
而电流表A和A8的偏转角度相同，所以电流表A选择的是大量程1选择的是小量程，
电流表A的示数是电流表A1示数的2倍，即I＝5I1，
所以通过L6、L2的电流之比I1：I5＝I1：（I﹣I1）＝I7：（5I1﹣I6）＝1：4；
当S2、S3闭合，S1断开时，电路为L2的简单电路，电压表测电源电压，
此时电压表的示数为6V，即电源电压为U＝6V；
当S4、S3断开，S2闭合时，L6、L2串联，电压表测L2两端的电压，
由于串联电路两端的电压等于各部分电路两端的电压之和，
所以L2两端的电压：U1＝U﹣U2＝2V﹣4V＝2V。
故答案为：5：4；2。
14．（1分）根据电路图连接实物图。
【答案】见试题解答内容
【解答】解：按电流流向法连接实物图：从电源的正极出发，依次串联灯泡L1、开关、灯泡L2，回到电源的负极；如下图所示：
15．（2分）请根据如图所示的实物图，画出对应的电路图。
【答案】见解答图
【解答】解：由实物图知，两灯泡L1、L2并联，开关S5在干路上，电流表A1在L2支路上，L2单独一条支路，电路图如图所示：
。
三、实验探究题（本大题共3小题，15题6分，16题8分，17题7分，共21分）
16．（6分）物理实验小组为了比较不同物质的吸热能力，在两个相同的烧杯中分别装入质量相等的甲、乙两种液体，并用相同的酒精灯和温度计同时进行了如图甲、乙所示的实验。
（1）组装实验装置时，应按 自下而上 （选填“自上而下”或“自下而上”）的顺序安装，加热时，缓慢地搅动玻璃棒 受热均匀 ；
（2）在图甲、乙装置中，用相同酒精灯给两种液体加热相同的时间，甲液体吸收的热量 等于 （选填“大于”、“小于”或“等于”）乙液体吸收的热量；
（3）将得到的数据记录如下，分析实验数据可知， 乙 液体的吸热能力更强； 乙 液体更适合作发动机的冷却液（均选填“甲”或“乙”）；
（4）实验后，同学们交流对装置进行了改进，将分别装有甲、乙液体的试管放在同一个烧杯中用水加热，这样做的好处是 保证在相同的时间内甲、乙两种液体吸收的热量相同，且使甲、乙受热均匀 。
【答案】（1）自下而上；受热均匀；（2）等于；（3）乙；乙；（4）保证在相同的时间内甲、乙两种液体吸收的热量相同，且使甲、乙受热均匀。
【解答】解：（1）组装实验装置时，为了确保酒精灯用外焰加热，且玻璃泡不碰到杯壁或杯底；
实验中为了使甲、乙两种液体受热均匀，缓慢地搅动玻璃棒。
（2）在图甲、乙装置中，酒精灯释放的热量相同。
（3）分析实验数据可知，质量相同的甲，吸收相同热量，说明乙液体的吸热能力更强。
根据Q＝cmΔt可知，相同质量的两种物质升高相同的温度，从物质吸热能力角度考虑。
（4）由图丙得，甲、乙在同一热源中采用水浴加热、乙吸收热量完全相同、乙受热均匀。
故答案为：（1）自下而上；受热均匀；（3）乙；乙、乙两种液体吸收的热量相同、乙受热均匀。
17．（8分）如图是探究影响导体电阻大小因素的实验装置图，其中电源电压不变。
（1）分别将a、b、c、d四根电阻丝接入电路进行实验，得到表格所示的数据，将电阻丝a接入电路时电流表的示数如图乙所示 0.20 A；
（2）在图甲中M、N之间接入不同导体时，可通过 电流表示数 来判断导体的电阻大小，这种研究方法叫 转换 法；
（3）分别将电阻丝a、d接入电路，是为了探究电阻大小与导体的 材料 的关系；
（4）为了探究“导体电阻大小与导体横截面积的关系”，可将电阻丝 c、d （填导体编号）分别接入电路中进行实验，得出的结论是同种材料且长度相同的导体，其横截面积越大 小 ；
（5）我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 减小 了输电线的电阻（选填“增大”或“减小”）；
（6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，用酒精灯给钨丝加热，可以观察到电流表示数变小，钨丝的电阻 增大 （选填“增大”或“减小”）。
【答案】（1）0.20；
（2）电流表示数；转换；
（3）材料；
（4）c、d；小；
（5）减小；
（6）增大。
【解答】解：（1）图中电流表选择0﹣0.2A的量程，分度值是0.02A。
（2）电压一定时，根据转换法可知，可通过电流表示数来判断导体的电阻大小。
（3）将电阻丝a、d接入电路、横截面积相同，所以是为了探究电阻大小与导体的材料的关系。
（4）为了探究“导体电阻大小与导体横截面积的关系”，需要选择材料、d进行实验，其横截面积越大。
（5）根据实验结论可知，将原来细的铝质输电线换成较粗的铝质输电线，增大了横截面积。
（6）根据题意可知，用酒精灯给钨丝加热，观察到电流表示数变小。
故答案为：（1）0.20；
（2）电流表示数；转换；
（3）材料；
（4）c、d；小；
（5）减小；
（6）增大。
18．（7分）小明用图甲所示的电路探究并联电路的电流规律。
（1）在连接电路时发现，刚接好最后一根导线，小灯泡就发光了，小明忘了 断开开关 ；
（2）闭合开关S后，观察到灯L2发光，灯L1不发光。若故障只发生在灯泡上，则电路可能存在的故障是 L1断路 ；
（3）排除故障后，小明将电流表接到C处测量电流，闭合开关，原因是 电流表的正负接线柱接反了 ；
（4）小明换不同规格的灯泡进行多次实验，并把实验数据记录在表中：
①小明发现第3次的实验中有一个数据明显错误，造成错误的原因可能是 实验时电流表用了较小的量程，而读数时却误用了较大量程的读数 ，这个数据正确的记录应该是 0.48 A；
②分析表中数据，可得出并联电路电流规律的表达式为 IC＝IA+IB （用IA、IB、IC表示）；
③该实验多次测量的目的是 使结论更具有普遍性 。
【答案】（1）断开开关；（2）L1断路；（3）电流表的正负接线柱接反了；（4）①实验时电流表用了较小的量程，而读数时却误用了较大量程的读数；0.48；②IC＝IA+IB；③使结论更具有普遍性。
【解答】解：
（1）在连接电路时发现，刚接好最后一根导线，由此可知在连接电路时；
（2）由图知，两灯并联，闭合开关后2发光，则L2支路和干路为通路，但灯L4不发光，说明L1断路；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是：电流表的正负接线柱接反了；
（4）①根据电流表指针在同一位置时大小量程的示数之比为5：4可知，造成错误的原因可能是：实验时用了较小的量程，这个数据正确的记录应该是0.48A；
②实验改进后，小明又测量了几组数据
0.30A＝6.1A+0.18A；
4.40A＝0.18A+0.22A；
2.55A＝0.25A+0.30A；
故他得到并联电路的电流关系是：IC＝IA+IB。
③实验中测量三次的目的是：使结论更具有普遍性、可靠性。
故答案为：（1）断开开关；（2）L4断路；（3）电流表的正负接线柱接反了，而读数时却误用了较大量程的读数；②IC＝IA+IB；③使结论更具有普遍性。
四、计算题（本大题共3小题，18题6分，19题8分，20题8分，共22分）
19．（6分）妈妈用热水给小林加热如图所示的盒装牛奶，使牛奶的温度由22℃升高到42℃，牛奶质量为250g。[已知：c水＝4.2×103J/（kg•℃），c牛奶＝2.5×103J/（kg•℃）]
（1）用热水加热牛奶，是利用 热传递 的方式改变牛奶的内能；加热后牛奶香气四溢，是因为温度越高分子运动越 剧烈 （选填“剧烈”或“缓慢”）。
（2）牛奶吸收的热量是多少？
（3）若不考虑热量损失，热水放出的热量全部被牛奶吸收，妈妈至少要用52℃的热水多少千克？（计算结果保留1位小数）
【答案】（1）热传递；剧烈；
（2）牛奶吸收的热量为1.25×104J；
（3）若不考虑热量损失，热水放出的热量全部被牛奶吸收，妈妈至少要用52℃的热水0.3kg。
【解答】解：（1）用热水加热牛奶，是利用热传递的方式改变牛奶的内能；
分子在不停地做无规则运动，即扩散现象，分子运动越剧烈；
（2）牛奶吸收的热量：
Q吸＝c牛奶m牛奶（t﹣t0）＝2.6×103J/（kg•℃）×250×10﹣3kg×（42℃﹣22℃）＝8.25×104J；
（3）若不考虑热量损失，热水放出的热量：Q放＝Q吸＝1.25×108J，
由Q放＝cm（t水﹣t）可知，热水的质量：
m水＝＝≈0.3kg。
故答案为：（1）热传递；剧烈；
（2）牛奶吸收的热量为6.25×104J；
（3）若不考虑热量损失，热水放出的热量全部被牛奶吸收。
20．（8分）近年来我国的氢能源汽车产业快速发展，如图所示是一款国产氢能源汽车，该汽车一次可携带6kg的氢气燃料，可获得相比于传统热机更大的能量转化效率。在一次性能测试中，该汽车装满氢气后匀速行驶了600km，汽车受到的阻力为汽车与驾驶员总重量的0.035倍，氢气热值为1.4×108J/kg，汽油热值为4.5×107J/kg，g取10N/kg。求：
（1）该过程中汽车消耗的氢气完全燃烧产生的热量；
（2）该过程汽车牵引力做的功；
（3）如果该汽车使用汽油作为燃料，且汽油完全燃烧产生热量的30%用于牵引力做功，则该过程需要消耗多少kg的汽油？
【答案】（1）该过程中汽车消耗的氢气完全燃烧产生的热量为8.4×108J；
（2）汽车牵引力做的功为5.67×108J；
（3）如果该汽车使用汽油作为燃料，且汽油完全燃烧产生热量的30%用于牵引力做功，则该过程需要消耗42kgkg的汽油。
【解答】解：（1）该过程中汽车消耗了6kg的氢气，这些氢气完全燃烧释放的热量为
；
（2）汽车受到的摩擦力为f＝0.035G＝0.035mg＝7.035×2700kg×10N/kg＝945N
由于汽车匀速行驶，汽车牵引力与摩擦力是一对平衡力，即
F牵＝f＝945N
汽车牵引力做功为
；
（3）需要汽油完全燃烧产生的热量为
，
由Q放＝mq得，需要汽油的质量为
。
答：（1）该过程中汽车消耗的氢气完全燃烧产生的热量为8.4×102J；
（2）汽车牵引力做的功为5.67×108J；
（3）如果该汽车使用汽油作为燃料，且汽油完全燃烧产生热量的30%用于牵引力做功。
21．（8分）如图甲所示，电源电压保持12V不变，开关全部闭合，不考虑小灯泡灯丝电阻变化，求：
（1）图甲中，当所有开关闭合时，V1和V2的示数分别为多少V？
（2）图甲中，仅闭合开关S，V1示数为7V，则R2两端电压为多少V？
（3）将图甲中电压表V1和V2分别更换为电流表A1和A2（如图乙所示），仅闭合开关S，若A1和A2示数分别为0.8A和0.5A，则流过R2的电流为多少A？
【答案】（1）V1和V2的示数分别为12V、0V；
（2）R2两端电压为5V；
（3）流过R2的电流为0.5A。
【解答】解：（1）图甲中，当所有开关闭合时，V1测量灯泡电压，即电源电压，V2测量导线电压，则V6和V2的示数分别为12V、0V；
（2）图甲中，仅闭合开关S3、R2和灯泡L串联，电压表V1测R8和灯泡L两端电压，根据串联电路中电压规律可得，R2两端电压为：
U2＝U﹣U6＝12V﹣7V＝5V；
（3）如图乙所示，将如图甲中电压表V5和V2分别更换为电流表A1和A3，仅闭合开关S，电路为R1、R2和灯泡L并联，电流表A8测R1、R2的总电流，A3测灯L和R1的电流，若A1和A8示数分别为0.8A和2.5A，即IA1＝6.8A，IA2＝7.5A，根据并联电路中电流规律，
0.8A＝I1+IL＝I1+7.2A，解得I1＝5.3A
流过R2的电流为：
I4＝IA1﹣I1＝ 2.8A﹣0.2A＝0.5A。
答：（1）V5和V2的示数分别为3V、5V；
（2）R2两端电压为5V；
（3）流过R3的电流为0.5A。加热时间/min
0
2
4
6
8
温度/℃
甲
20
22.2
24
26
28
乙
20
21
22
23.1
24
导体编号
长度/m
横截面积/mm2
材料
电流大小/A
a
0.5
0.2
锰铜合金
b
1.0
0.2
镍铬合金
0.04
C
0.5
0.4
镍铬合金
0.16
d
0.5
0.2
镍铬合金
0.08
实验次数
1
2
3
电流IA/A
0.12
0.18
0.24
电流IB/A
0.18
0.22
0.24
电流IC/A
0.30
0.40
2.4
加热时间/min
0
2
4
6
8
温度/℃
甲
20
22.2
24
26
28
乙
20
21
22
23.1
24
导体编号
长度/m
横截面积/mm2
材料
电流大小/A
a
0.5
0.2
锰铜合金
b
1.0
0.2
镍铬合金
0.04
C
0.5
0.4
镍铬合金
0.16
d
0.5
0.2
镍铬合金
0.08
实验次数
1
2
3
电流IA/A
0.12
0.18
0.24
电流IB/A
0.18
0.22
0.24
电流IC/A
0.30
0.40
2.4
1．（3分）下列物理量的估计最接近实际的是（ ）
A．对人体的安全电压为36V
B．教室日光灯正常工作时的电压为220V
C．通过手电筒小灯泡的电流为5A
D．学校教室空调正常工作时的电流约为0.2A
2．（3分）关于如图所示的情景，下列说法中正确的是（ ）
A．图甲雪花飞扬，说明分子在永不停息地做无规则运动
B．图乙用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C．图丙中注射器中的液体很难被压缩，说明液体分子之间没有间隙
D．图丁中做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
3．（3分）如图所示，甲、乙、丙三个轻质小球，已知甲带正电，丙和甲相互吸引，则（ ）
A．乙带负电，丙一定带负电
B．乙带负电，丙一定不带电
C．乙带正电，丙可能带负电
D．乙带正电，丙可能带正电
4．（3分）如图所示，对于图片中描述的物理过程，下列分析中正确的是（ ）
A．甲图中筒内空气被压缩，筒内空气的内能减少
B．乙图中瓶内空气推动塞子跳起，瓶内空气的内能增大
C．丙图中试管内的水蒸气推动塞子冲出，机械能转化为内能
D．丁图中高温高压气体推动活塞向下运动，内能转化为机械能
5．（3分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．
C．D．
6．（3分）如图所示，电源电压6V，开关闭合时电压表示数3.8V，则（ ）
A．L1两端电压3.8V
B．L2两端电压3.8V
C．L2 两端电压2.2V
D．电源、L2的电压之和为3.8V
7．（3分）如图，甲为调光台灯，乙为该调光台灯用到的电位器的结构图，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．电位器应该与调光台灯的灯泡并联
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
8．（3分）在如图所示的电路中，电源电压保持不变。灯L1、L2是两个不同规格的小灯泡。只闭合开关S1时，电压表的示数为3V；只闭合开关S2时，电压表的示数为1.2V；只闭合开关S1、S3时，两电流表的示数分别为0.46A、0.18A。下列说法正确的是（ ）
A．电源电压为4.2V
B．只闭合开关S2时，灯L2两端的电压为1.2V
C．只闭合开关S1、S3时，通过灯L1的电流为0.28A
D．开关S1、S2、S3都闭合时，灯L1、L2两端的电压均为3V
二、填空题、作图题（本大题共7小题，作图题（2）2分，其余每空1分，共13分）
9．（2分）物理学中，用 表示导体对电流的阻碍作用的大小，为了纪念 （填物理学家），用他的名字作为这一物理量的单位。
10．（2分）如图为火箭发射的场景，火箭的燃料使用了液态氢，主要是因为它的 大，火箭发射升空时，燃料的化学能转化为内能 能。
11．（2分）如图所示，验电器A带负电，验电器B不带电，在金属棒上发生定向移动的是 （选填“正”或“负”）电荷，瞬间电流的方向是 （选填“由A到B”或“由B到A”）。
12．（2分）在某一温度下接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。导体A、B并联在电压为3V的电源两端时，干路电流为 A；导体A、B串联在电路中，当通过导体B中的电流为0.3A时 V。
13．（2分）如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表的示数为6V；当S1、S3闭合，S2断开时，电流表A和A1的偏转角度相同，则通过L1、L2的电流之比为 ；当S1、S3断开，S2闭合时，电压表的示数为4V，则L1两端的电压为 V。
14．（1分）根据电路图连接实物图。
15．（2分）请根据如图所示的实物图，画出对应的电路图。
三、实验探究题（本大题共3小题，15题6分，16题8分，17题7分，共21分）
16．（6分）物理实验小组为了比较不同物质的吸热能力，在两个相同的烧杯中分别装入质量相等的甲、乙两种液体，并用相同的酒精灯和温度计同时进行了如图甲、乙所示的实验。
（1）组装实验装置时，应按 （选填“自上而下”或“自下而上”）的顺序安装，加热时，缓慢地搅动玻璃棒 ；
（2）在图甲、乙装置中，用相同酒精灯给两种液体加热相同的时间，甲液体吸收的热量 （选填“大于”、“小于”或“等于”）乙液体吸收的热量；
（3）将得到的数据记录如下，分析实验数据可知， 液体的吸热能力更强； 液体更适合作发动机的冷却液（均选填“甲”或“乙”）；
（4）实验后，同学们交流对装置进行了改进，将分别装有甲、乙液体的试管放在同一个烧杯中用水加热，这样做的好处是 。
17．（8分）如图是探究影响导体电阻大小因素的实验装置图，其中电源电压不变。
（1）分别将a、b、c、d四根电阻丝接入电路进行实验，得到表格所示的数据，将电阻丝a接入电路时电流表的示数如图乙所示 A；
（2）在图甲中M、N之间接入不同导体时，可通过 来判断导体的电阻大小，这种研究方法叫 法；
（3）分别将电阻丝a、d接入电路，是为了探究电阻大小与导体的 的关系；
（4）为了探究“导体电阻大小与导体横截面积的关系”，可将电阻丝 （填导体编号）分别接入电路中进行实验，得出的结论是同种材料且长度相同的导体，其横截面积越大 ；
（5）我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻（选填“增大”或“减小”）；
（6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，用酒精灯给钨丝加热，可以观察到电流表示数变小，钨丝的电阻 （选填“增大”或“减小”）。
18．（7分）小明用图甲所示的电路探究并联电路的电流规律。
（1）在连接电路时发现，刚接好最后一根导线，小灯泡就发光了，小明忘了 ；
（2）闭合开关S后，观察到灯L2发光，灯L1不发光。若故障只发生在灯泡上，则电路可能存在的故障是 ；
（3）排除故障后，小明将电流表接到C处测量电流，闭合开关，原因是 ；
（4）小明换不同规格的灯泡进行多次实验，并把实验数据记录在表中：
①小明发现第3次的实验中有一个数据明显错误，造成错误的原因可能是 ，这个数据正确的记录应该是 A；
②分析表中数据，可得出并联电路电流规律的表达式为 （用IA、IB、IC表示）；
③该实验多次测量的目的是 。
四、计算题（本大题共3小题，18题6分，19题8分，20题8分，共22分）
19．（6分）妈妈用热水给小林加热如图所示的盒装牛奶，使牛奶的温度由22℃升高到42℃，牛奶质量为250g。[已知：c水＝4.2×103J/（kg•℃），c牛奶＝2.5×103J/（kg•℃）]
（1）用热水加热牛奶，是利用 的方式改变牛奶的内能；加热后牛奶香气四溢，是因为温度越高分子运动越 （选填“剧烈”或“缓慢”）。
（2）牛奶吸收的热量是多少？
（3）若不考虑热量损失，热水放出的热量全部被牛奶吸收，妈妈至少要用52℃的热水多少千克？（计算结果保留1位小数）
20．（8分）近年来我国的氢能源汽车产业快速发展，如图所示是一款国产氢能源汽车，该汽车一次可携带6kg的氢气燃料，可获得相比于传统热机更大的能量转化效率。在一次性能测试中，该汽车装满氢气后匀速行驶了600km，汽车受到的阻力为汽车与驾驶员总重量的0.035倍，氢气热值为1.4×108J/kg，汽油热值为4.5×107J/kg，g取10N/kg。求：
（1）该过程中汽车消耗的氢气完全燃烧产生的热量；
（2）该过程汽车牵引力做的功；
（3）如果该汽车使用汽油作为燃料，且汽油完全燃烧产生热量的30%用于牵引力做功，则该过程需要消耗多少kg的汽油？
21．（8分）如图甲所示，电源电压保持12V不变，开关全部闭合，不考虑小灯泡灯丝电阻变化，求：
（1）图甲中，当所有开关闭合时，V1和V2的示数分别为多少V？
（2）图甲中，仅闭合开关S，V1示数为7V，则R2两端电压为多少V？
（3）将图甲中电压表V1和V2分别更换为电流表A1和A2（如图乙所示），仅闭合开关S，若A1和A2示数分别为0.8A和0.5A，则流过R2的电流为多少A？
2024-2025学年重庆市长寿区川维中学九年级（上）期中物理试卷
参考答案与试题解析
一、单选题（本大题共8小题，每小题3分，共24分）
1．（3分）下列物理量的估计最接近实际的是（ ）
A．对人体的安全电压为36V
B．教室日光灯正常工作时的电压为220V
C．通过手电筒小灯泡的电流为5A
D．学校教室空调正常工作时的电流约为0.2A
【答案】B
【解答】解：A.对人体的安全电压不高于36V，故A不符合实际；
B.教室日光灯正常工作时的电压为220V，故B符合实际；
C.通过手电筒小灯泡的电流约为0.2A，故C不符合实际；
D.学校教室空调正常工作时的电流约为4A，故D不符合实际。
故选：B。
2．（3分）关于如图所示的情景，下列说法中正确的是（ ）
A．图甲雪花飞扬，说明分子在永不停息地做无规则运动
B．图乙用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C．图丙中注射器中的液体很难被压缩，说明液体分子之间没有间隙
D．图丁中做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
【答案】D
【解答】解：A．雪花飞扬，不能说明分子处在永不停息地无规则运动；
B．用手捏海绵，说明力改变物体的形状；
C．注射器中的液体很难被压缩，故C错误；
D．水的温度越高，墨水扩散越快。
故选：D。
3．（3分）如图所示，甲、乙、丙三个轻质小球，已知甲带正电，丙和甲相互吸引，则（ ）
A．乙带负电，丙一定带负电
B．乙带负电，丙一定不带电
C．乙带正电，丙可能带负电
D．乙带正电，丙可能带正电
【答案】C
【解答】解：由题知，甲、乙、丙为三个轻质小球；图中甲与乙相互排斥，则乙也带正电，因为异种电荷相互吸引，所以丙可能带负电，故C正确。
故选：C。
4．（3分）如图所示，对于图片中描述的物理过程，下列分析中正确的是（ ）
A．甲图中筒内空气被压缩，筒内空气的内能减少
B．乙图中瓶内空气推动塞子跳起，瓶内空气的内能增大
C．丙图中试管内的水蒸气推动塞子冲出，机械能转化为内能
D．丁图中高温高压气体推动活塞向下运动，内能转化为机械能
【答案】D
【解答】解：
A、图甲中，活塞压缩气体做功，故A错误；
B、乙图中，空气对活塞做功，空气的内能减小；
C、丙图中，水蒸气对塞子做功，机械能转化为内能；
D、丁图中，内能转化为机械能。
故选：D。
5．（3分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：
根据题意知，S1闭合，灯L发光2闭合，即S7、S2同时闭合，电动机M才工作。
A、由图知1时，灯被短路而不发光6和S2时，电源会被短路；
B、由图知1时，电路断路，再闭合S7时，电动机就工作；
C、由图知1时，灯L发光2时，电动机工作；
D、由图知7时，灯L不发光。
故选：C。
6．（3分）如图所示，电源电压6V，开关闭合时电压表示数3.8V，则（ ）
A．L1两端电压3.8V
B．L2两端电压3.8V
C．L2 两端电压2.2V
D．电源、L2的电压之和为3.8V
【答案】B
【解答】解：由图知，开关S闭合后，L1、L2串联，
（1）电压表测量L8两端的电压，所以U2＝3.2V，即灯L2两端的电压为3.4V；
（2）U1＝U﹣U2＝2V﹣3.8V＝8.2V，即灯L1两端的电压为3.2V；
（3）电源、L2的电压之和为8V+3.8V＝8.8V。
故选：B。
7．（3分）如图，甲为调光台灯，乙为该调光台灯用到的电位器的结构图，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．电位器应该与调光台灯的灯泡并联
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
【答案】D
【解答】解：A．用电位器调节灯泡亮度，通过调节滑片位置改变电位器接入电路的电阻，调节灯泡的亮度；
B．由图乙知、C接入电路，电位器接入电路的阻值不变，故B错误；
C．若只将A，滑片左边的电阻丝接入电路，电阻变大，故C错误；
D．只将B，顺时针旋转滑片，电路中的电流变大，故D正确。
故选：D。
8．（3分）在如图所示的电路中，电源电压保持不变。灯L1、L2是两个不同规格的小灯泡。只闭合开关S1时，电压表的示数为3V；只闭合开关S2时，电压表的示数为1.2V；只闭合开关S1、S3时，两电流表的示数分别为0.46A、0.18A。下列说法正确的是（ ）
A．电源电压为4.2V
B．只闭合开关S2时，灯L2两端的电压为1.2V
C．只闭合开关S1、S3时，通过灯L1的电流为0.28A
D．开关S1、S2、S3都闭合时，灯L1、L2两端的电压均为3V
【答案】C
【解答】解：A、只闭合开关S1时，只有L1接入电路，电压表测L6两端的电压，已知电压表的示数为3V1＝4V，故A错误；
B、只闭合开关S2时，L1和L5串联，电压表测量L1两端电压，即灯L1两端的电压为6.2V，已知电源电压为3V4两端的电压U2＝3V﹣5.2V＝1.7V，故B错误；
C、只闭合开关S1、S3时，L6和L2并联，电流表A1测量干路电流，则干路电流I＝2.46A，A2测量通过L2中的电流，即I8＝0.18A
由并联电路中干路电流等于各支路电流之和可得，通过L1的电流：
I2＝I﹣I2＝0.46A﹣2.18A＝0.28A，故C正确；
D、开关S1、S4、S3都闭合时，电流不经过用电器直接将电源两端连接起来，是不允许的。
故选：C。
二、填空题、作图题（本大题共7小题，作图题（2）2分，其余每空1分，共13分）
9．（2分）物理学中，用 电阻 表示导体对电流的阻碍作用的大小，为了纪念 欧姆 （填物理学家），用他的名字作为这一物理量的单位。
【答案】见试题解答内容
【解答】解：电阻表示导体对电流的阻碍作用的大小，电阻的单位是欧姆。
故答案为：电阻；欧姆。
10．（2分）如图为火箭发射的场景，火箭的燃料使用了液态氢，主要是因为它的 热值 大，火箭发射升空时，燃料的化学能转化为内能 机械 能。
【答案】热值；机械
【解答】解：（1）由于液态氢的热值较大，因此运载火箭中；
（2）燃料燃烧过程中，将化学能转化为燃气的内能。
故答案为：热值；机械。
11．（2分）如图所示，验电器A带负电，验电器B不带电，在金属棒上发生定向移动的是 负 （选填“正”或“负”）电荷，瞬间电流的方向是 由B到A （选填“由A到B”或“由B到A”）。
【答案】负；由B到A。
【解答】解：验电器A带负电，验电器B不带电、B的金属球连接起来的瞬间，A失去电子，金属导体内只有自由电子可以自由移动；
验电器A带负电，验电器B不带电、B的金属球连接起来的瞬间，A失去电子，在金属棒上负电荷定向移动的方向是由A到B，与负电荷定向移动的方向相反。
故答案为：负；由B到A。
12．（2分）在某一温度下接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。导体A、B并联在电压为3V的电源两端时，干路电流为 0.9 A；导体A、B串联在电路中，当通过导体B中的电流为0.3A时 4.5 V。
【答案】0.9；4.5。
【解答】解：导体A、B并联在电压为3V的电源两端时，导体A，根据图形可知，通过导体B的电流是0.3A，干路电流为I＝IA+IB＝0.6A+7.3A＝0.5A
导体A、B串联在电路中，根据串联电路电流特点可知、B的电流都是0.3A，导体A两端电压是4.5V，根据串联电路的电压规律可知
U＝UA+UB＝1.7V+3.0V＝3.5V
故答案为：0.8；4.5。
13．（2分）如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表的示数为6V；当S1、S3闭合，S2断开时，电流表A和A1的偏转角度相同，则通过L1、L2的电流之比为 1：4 ；当S1、S3断开，S2闭合时，电压表的示数为4V，则L1两端的电压为 2 V。
【答案】1：4；2
【解答】解：由图可知，当S1、S3闭合，S8断开时，L1、L2并联，
电流表A3测通过L1的电流，电流表A测干路中的电流。
由于并联电路干路中的电流等于各支路中的电流之和，
即电流表A的示数大于电流表A1的示数，
而电流表A和A8的偏转角度相同，所以电流表A选择的是大量程1选择的是小量程，
电流表A的示数是电流表A1示数的2倍，即I＝5I1，
所以通过L6、L2的电流之比I1：I5＝I1：（I﹣I1）＝I7：（5I1﹣I6）＝1：4；
当S2、S3闭合，S1断开时，电路为L2的简单电路，电压表测电源电压，
此时电压表的示数为6V，即电源电压为U＝6V；
当S4、S3断开，S2闭合时，L6、L2串联，电压表测L2两端的电压，
由于串联电路两端的电压等于各部分电路两端的电压之和，
所以L2两端的电压：U1＝U﹣U2＝2V﹣4V＝2V。
故答案为：5：4；2。
14．（1分）根据电路图连接实物图。
【答案】见试题解答内容
【解答】解：按电流流向法连接实物图：从电源的正极出发，依次串联灯泡L1、开关、灯泡L2，回到电源的负极；如下图所示：
15．（2分）请根据如图所示的实物图，画出对应的电路图。
【答案】见解答图
【解答】解：由实物图知，两灯泡L1、L2并联，开关S5在干路上，电流表A1在L2支路上，L2单独一条支路，电路图如图所示：
。
三、实验探究题（本大题共3小题，15题6分，16题8分，17题7分，共21分）
16．（6分）物理实验小组为了比较不同物质的吸热能力，在两个相同的烧杯中分别装入质量相等的甲、乙两种液体，并用相同的酒精灯和温度计同时进行了如图甲、乙所示的实验。
（1）组装实验装置时，应按 自下而上 （选填“自上而下”或“自下而上”）的顺序安装，加热时，缓慢地搅动玻璃棒 受热均匀 ；
（2）在图甲、乙装置中，用相同酒精灯给两种液体加热相同的时间，甲液体吸收的热量 等于 （选填“大于”、“小于”或“等于”）乙液体吸收的热量；
（3）将得到的数据记录如下，分析实验数据可知， 乙 液体的吸热能力更强； 乙 液体更适合作发动机的冷却液（均选填“甲”或“乙”）；
（4）实验后，同学们交流对装置进行了改进，将分别装有甲、乙液体的试管放在同一个烧杯中用水加热，这样做的好处是 保证在相同的时间内甲、乙两种液体吸收的热量相同，且使甲、乙受热均匀 。
【答案】（1）自下而上；受热均匀；（2）等于；（3）乙；乙；（4）保证在相同的时间内甲、乙两种液体吸收的热量相同，且使甲、乙受热均匀。
【解答】解：（1）组装实验装置时，为了确保酒精灯用外焰加热，且玻璃泡不碰到杯壁或杯底；
实验中为了使甲、乙两种液体受热均匀，缓慢地搅动玻璃棒。
（2）在图甲、乙装置中，酒精灯释放的热量相同。
（3）分析实验数据可知，质量相同的甲，吸收相同热量，说明乙液体的吸热能力更强。
根据Q＝cmΔt可知，相同质量的两种物质升高相同的温度，从物质吸热能力角度考虑。
（4）由图丙得，甲、乙在同一热源中采用水浴加热、乙吸收热量完全相同、乙受热均匀。
故答案为：（1）自下而上；受热均匀；（3）乙；乙、乙两种液体吸收的热量相同、乙受热均匀。
17．（8分）如图是探究影响导体电阻大小因素的实验装置图，其中电源电压不变。
（1）分别将a、b、c、d四根电阻丝接入电路进行实验，得到表格所示的数据，将电阻丝a接入电路时电流表的示数如图乙所示 0.20 A；
（2）在图甲中M、N之间接入不同导体时，可通过 电流表示数 来判断导体的电阻大小，这种研究方法叫 转换 法；
（3）分别将电阻丝a、d接入电路，是为了探究电阻大小与导体的 材料 的关系；
（4）为了探究“导体电阻大小与导体横截面积的关系”，可将电阻丝 c、d （填导体编号）分别接入电路中进行实验，得出的结论是同种材料且长度相同的导体，其横截面积越大 小 ；
（5）我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 减小 了输电线的电阻（选填“增大”或“减小”）；
（6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，用酒精灯给钨丝加热，可以观察到电流表示数变小，钨丝的电阻 增大 （选填“增大”或“减小”）。
【答案】（1）0.20；
（2）电流表示数；转换；
（3）材料；
（4）c、d；小；
（5）减小；
（6）增大。
【解答】解：（1）图中电流表选择0﹣0.2A的量程，分度值是0.02A。
（2）电压一定时，根据转换法可知，可通过电流表示数来判断导体的电阻大小。
（3）将电阻丝a、d接入电路、横截面积相同，所以是为了探究电阻大小与导体的材料的关系。
（4）为了探究“导体电阻大小与导体横截面积的关系”，需要选择材料、d进行实验，其横截面积越大。
（5）根据实验结论可知，将原来细的铝质输电线换成较粗的铝质输电线，增大了横截面积。
（6）根据题意可知，用酒精灯给钨丝加热，观察到电流表示数变小。
故答案为：（1）0.20；
（2）电流表示数；转换；
（3）材料；
（4）c、d；小；
（5）减小；
（6）增大。
18．（7分）小明用图甲所示的电路探究并联电路的电流规律。
（1）在连接电路时发现，刚接好最后一根导线，小灯泡就发光了，小明忘了 断开开关 ；
（2）闭合开关S后，观察到灯L2发光，灯L1不发光。若故障只发生在灯泡上，则电路可能存在的故障是 L1断路 ；
（3）排除故障后，小明将电流表接到C处测量电流，闭合开关，原因是 电流表的正负接线柱接反了 ；
（4）小明换不同规格的灯泡进行多次实验，并把实验数据记录在表中：
①小明发现第3次的实验中有一个数据明显错误，造成错误的原因可能是 实验时电流表用了较小的量程，而读数时却误用了较大量程的读数 ，这个数据正确的记录应该是 0.48 A；
②分析表中数据，可得出并联电路电流规律的表达式为 IC＝IA+IB （用IA、IB、IC表示）；
③该实验多次测量的目的是 使结论更具有普遍性 。
【答案】（1）断开开关；（2）L1断路；（3）电流表的正负接线柱接反了；（4）①实验时电流表用了较小的量程，而读数时却误用了较大量程的读数；0.48；②IC＝IA+IB；③使结论更具有普遍性。
【解答】解：
（1）在连接电路时发现，刚接好最后一根导线，由此可知在连接电路时；
（2）由图知，两灯并联，闭合开关后2发光，则L2支路和干路为通路，但灯L4不发光，说明L1断路；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是：电流表的正负接线柱接反了；
（4）①根据电流表指针在同一位置时大小量程的示数之比为5：4可知，造成错误的原因可能是：实验时用了较小的量程，这个数据正确的记录应该是0.48A；
②实验改进后，小明又测量了几组数据
0.30A＝6.1A+0.18A；
4.40A＝0.18A+0.22A；
2.55A＝0.25A+0.30A；
故他得到并联电路的电流关系是：IC＝IA+IB。
③实验中测量三次的目的是：使结论更具有普遍性、可靠性。
故答案为：（1）断开开关；（2）L4断路；（3）电流表的正负接线柱接反了，而读数时却误用了较大量程的读数；②IC＝IA+IB；③使结论更具有普遍性。
四、计算题（本大题共3小题，18题6分，19题8分，20题8分，共22分）
19．（6分）妈妈用热水给小林加热如图所示的盒装牛奶，使牛奶的温度由22℃升高到42℃，牛奶质量为250g。[已知：c水＝4.2×103J/（kg•℃），c牛奶＝2.5×103J/（kg•℃）]
（1）用热水加热牛奶，是利用 热传递 的方式改变牛奶的内能；加热后牛奶香气四溢，是因为温度越高分子运动越 剧烈 （选填“剧烈”或“缓慢”）。
（2）牛奶吸收的热量是多少？
（3）若不考虑热量损失，热水放出的热量全部被牛奶吸收，妈妈至少要用52℃的热水多少千克？（计算结果保留1位小数）
【答案】（1）热传递；剧烈；
（2）牛奶吸收的热量为1.25×104J；
（3）若不考虑热量损失，热水放出的热量全部被牛奶吸收，妈妈至少要用52℃的热水0.3kg。
【解答】解：（1）用热水加热牛奶，是利用热传递的方式改变牛奶的内能；
分子在不停地做无规则运动，即扩散现象，分子运动越剧烈；
（2）牛奶吸收的热量：
Q吸＝c牛奶m牛奶（t﹣t0）＝2.6×103J/（kg•℃）×250×10﹣3kg×（42℃﹣22℃）＝8.25×104J；
（3）若不考虑热量损失，热水放出的热量：Q放＝Q吸＝1.25×108J，
由Q放＝cm（t水﹣t）可知，热水的质量：
m水＝＝≈0.3kg。
故答案为：（1）热传递；剧烈；
（2）牛奶吸收的热量为6.25×104J；
（3）若不考虑热量损失，热水放出的热量全部被牛奶吸收。
20．（8分）近年来我国的氢能源汽车产业快速发展，如图所示是一款国产氢能源汽车，该汽车一次可携带6kg的氢气燃料，可获得相比于传统热机更大的能量转化效率。在一次性能测试中，该汽车装满氢气后匀速行驶了600km，汽车受到的阻力为汽车与驾驶员总重量的0.035倍，氢气热值为1.4×108J/kg，汽油热值为4.5×107J/kg，g取10N/kg。求：
（1）该过程中汽车消耗的氢气完全燃烧产生的热量；
（2）该过程汽车牵引力做的功；
（3）如果该汽车使用汽油作为燃料，且汽油完全燃烧产生热量的30%用于牵引力做功，则该过程需要消耗多少kg的汽油？
【答案】（1）该过程中汽车消耗的氢气完全燃烧产生的热量为8.4×108J；
（2）汽车牵引力做的功为5.67×108J；
（3）如果该汽车使用汽油作为燃料，且汽油完全燃烧产生热量的30%用于牵引力做功，则该过程需要消耗42kgkg的汽油。
【解答】解：（1）该过程中汽车消耗了6kg的氢气，这些氢气完全燃烧释放的热量为
；
（2）汽车受到的摩擦力为f＝0.035G＝0.035mg＝7.035×2700kg×10N/kg＝945N
由于汽车匀速行驶，汽车牵引力与摩擦力是一对平衡力，即
F牵＝f＝945N
汽车牵引力做功为
；
（3）需要汽油完全燃烧产生的热量为
，
由Q放＝mq得，需要汽油的质量为
。
答：（1）该过程中汽车消耗的氢气完全燃烧产生的热量为8.4×102J；
（2）汽车牵引力做的功为5.67×108J；
（3）如果该汽车使用汽油作为燃料，且汽油完全燃烧产生热量的30%用于牵引力做功。
21．（8分）如图甲所示，电源电压保持12V不变，开关全部闭合，不考虑小灯泡灯丝电阻变化，求：
（1）图甲中，当所有开关闭合时，V1和V2的示数分别为多少V？
（2）图甲中，仅闭合开关S，V1示数为7V，则R2两端电压为多少V？
（3）将图甲中电压表V1和V2分别更换为电流表A1和A2（如图乙所示），仅闭合开关S，若A1和A2示数分别为0.8A和0.5A，则流过R2的电流为多少A？
【答案】（1）V1和V2的示数分别为12V、0V；
（2）R2两端电压为5V；
（3）流过R2的电流为0.5A。
【解答】解：（1）图甲中，当所有开关闭合时，V1测量灯泡电压，即电源电压，V2测量导线电压，则V6和V2的示数分别为12V、0V；
（2）图甲中，仅闭合开关S3、R2和灯泡L串联，电压表V1测R8和灯泡L两端电压，根据串联电路中电压规律可得，R2两端电压为：
U2＝U﹣U6＝12V﹣7V＝5V；
（3）如图乙所示，将如图甲中电压表V5和V2分别更换为电流表A1和A3，仅闭合开关S，电路为R1、R2和灯泡L并联，电流表A8测R1、R2的总电流，A3测灯L和R1的电流，若A1和A8示数分别为0.8A和2.5A，即IA1＝6.8A，IA2＝7.5A，根据并联电路中电流规律，
0.8A＝I1+IL＝I1+7.2A，解得I1＝5.3A
流过R2的电流为：
I4＝IA1﹣I1＝ 2.8A﹣0.2A＝0.5A。
答：（1）V5和V2的示数分别为3V、5V；
（2）R2两端电压为5V；
（3）流过R3的电流为0.5A。加热时间/min
0
2
4
6
8
温度/℃
甲
20
22.2
24
26
28
乙
20
21
22
23.1
24
导体编号
长度/m
横截面积/mm2
材料
电流大小/A
a
0.5
0.2
锰铜合金
b
1.0
0.2
镍铬合金
0.04
C
0.5
0.4
镍铬合金
0.16
d
0.5
0.2
镍铬合金
0.08
实验次数
1
2
3
电流IA/A
0.12
0.18
0.24
电流IB/A
0.18
0.22
0.24
电流IC/A
0.30
0.40
2.4
加热时间/min
0
2
4
6
8
温度/℃
甲
20
22.2
24
26
28
乙
20
21
22
23.1
24
导体编号
长度/m
横截面积/mm2
材料
电流大小/A
a
0.5
0.2
锰铜合金
b
1.0
0.2
镍铬合金
0.04
C
0.5
0.4
镍铬合金
0.16
d
0.5
0.2
镍铬合金
0.08
实验次数
1
2
3
电流IA/A
0.12
0.18
0.24
电流IB/A
0.18
0.22
0.24
电流IC/A
0.30
0.40
2.4
相关试卷
2024～2025学年重庆初二(上)期中物理试卷(长寿川维中学校 11月)[原题+解析]： 这是一份2024～2025学年重庆初二(上)期中物理试卷(长寿川维中学校 11月)[原题+解析]，共17页。
重庆市长寿区重庆市长寿中学校2024-2025学年九年级上学期11月期中物理试题(无答案)： 这是一份重庆市长寿区重庆市长寿中学校2024-2025学年九年级上学期11月期中物理试题(无答案)，共8页。试卷主要包含了作图，请一律用黑色签字笔完成，某款售水机可通过刷卡等内容，欢迎下载使用。
重庆市长寿川维中学校2024-2025学年八年级上学期11月期中物理试题： 这是一份重庆市长寿川维中学校2024-2025学年八年级上学期11月期中物理试题，共6页。
