2025新高考物理二轮复习【核心素养测评】三十五 变压器 远距离输电（练习，含解析）

这是一份2025新高考物理二轮复习【核心素养测评】三十五 变压器 远距离输电（练习，含解析），共22页。
【基础巩固练】
1.(6分)(2023·沧州模拟)如图所示为一含有理想变压器的电路,原线圈所接的正弦交变电压峰值为2202 V,灯泡L铭牌标有“24 V 38.4 W”字样,当电阻箱接入电路的阻值为3.75 Ω时,灯泡L恰好正常发光,则理想变压器原线圈与副线圈的匝数之比n1n2为( )
A.5526 B.556
C.2223D.223
2.(6分)(2023·茂名模拟)理想环形变压器示意图如图甲所示,原线圈两端的电压随时间变化的关系图像如图乙所示。Um=2202 V,副线圈接一“12 V,22 W”的电灯,恰好正常发光,图中电表均为理想交流电表,下列说法正确的是( )
A.原、副线圈的匝数比为55∶3
B.原、副线圈的磁通量变化率之比为55∶3
C.t=5×10-3 s时,电压表示数为零
D.电流表的读数为0.01 A
3.(6分)通过一理想变压器,经同一线路输送相同的电功率P,原线圈两端的电压恒为U,输电线路的总电阻为R。当副线圈与原线圈的匝数比为k时,输电线路损耗的电功率为( )
A.PRkU B.P2Rk2U2
C.PR2kUD.P2RkU2
4.(6分)(多选)(2023·汕头模拟)心电图仪是将心肌收缩产生的脉动转化为电压脉冲的仪器,其输出部分可等效为一个不计内阻的交流电源,其电压U1会随着心跳频率发生变化。如图所示,心电图仪与一理想变压器的初级线圈相连接,扬声器(等效为一个定值电阻)与一滑动变阻器连接在次级线圈两端。下列说法正确的是( )
A.保持电压U1不变,向左滑动滑片P,原线圈电流变大
B.保持电压U1不变,向右滑动滑片P,扬声器功率变大
C.保持滑片P不动,当U1变大时,扬声器的功率变大
D.保持滑片P不动,当U1变大时,原线圈的电流减小
【加固训练】
(2023·厦门模拟)如图所示,理想变压器原、副线圈匝数比n1∶n2=2∶1,原线圈接电压随时间变化规律为u=2202sin100πt(V)的交流电源,A1、A2、A3是三个理想电流表,定值电阻R1=55 Ω, R2为滑动变阻器,则下列说法正确的是( )
A.电流表A2的示数为22 A
B.R2的滑片向上滑动的过程中,A1示数变小
C.R2的滑片向上滑动的过程中,A3示数变小
D.R2的滑片向上滑动的过程中,输入端功率增大

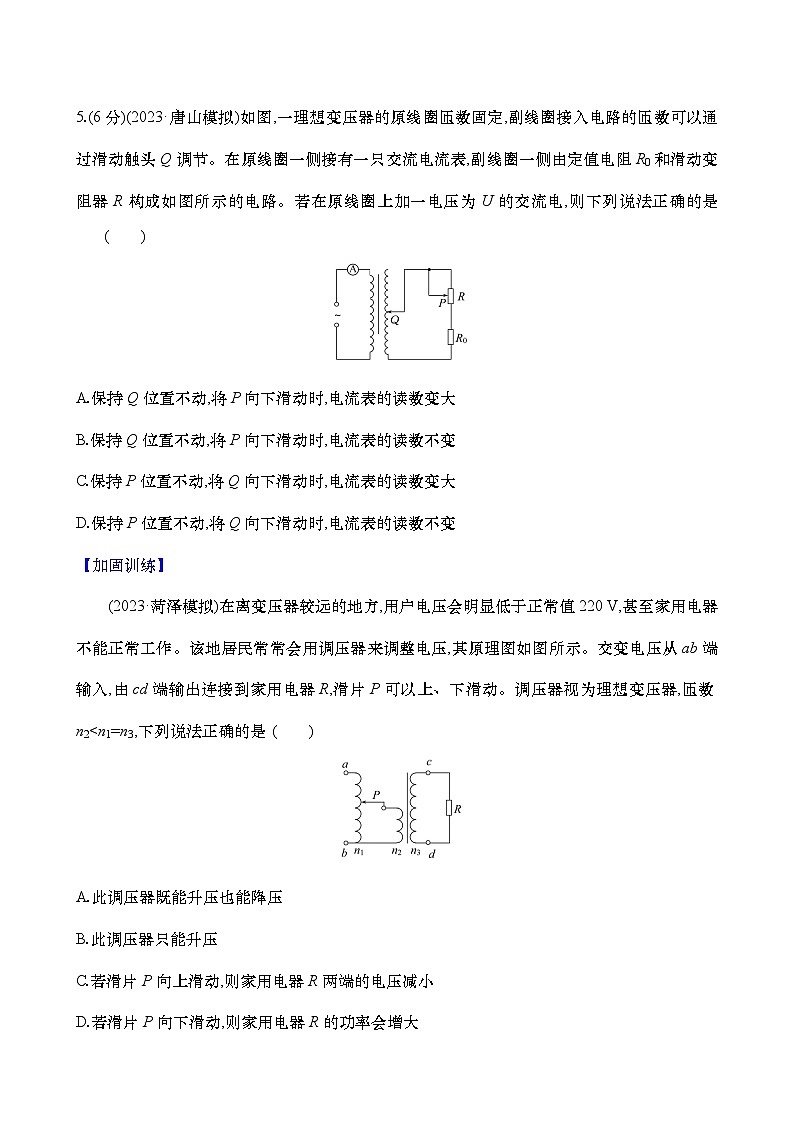

5.(6分)(2023·唐山模拟)如图,一理想变压器的原线圈匝数固定,副线圈接入电路的匝数可以通过滑动触头Q调节。在原线圈一侧接有一只交流电流表,副线圈一侧由定值电阻R0和滑动变阻器R构成如图所示的电路。若在原线圈上加一电压为U的交流电,则下列说法正确的是( )
A.保持Q位置不动,将P向下滑动时,电流表的读数变大
B.保持Q位置不动,将P向下滑动时,电流表的读数不变
C.保持P位置不动,将Q向下滑动时,电流表的读数变大
D.保持P位置不动,将Q向下滑动时,电流表的读数不变
【加固训练】
(2023·菏泽模拟)在离变压器较远的地方,用户电压会明显低于正常值220 V,甚至家用电器不能正常工作。该地居民常常会用调压器来调整电压,其原理图如图所示。交变电压从ab端输入,由cd端输出连接到家用电器R,滑片P可以上、下滑动。调压器视为理想变压器,匝数n2
