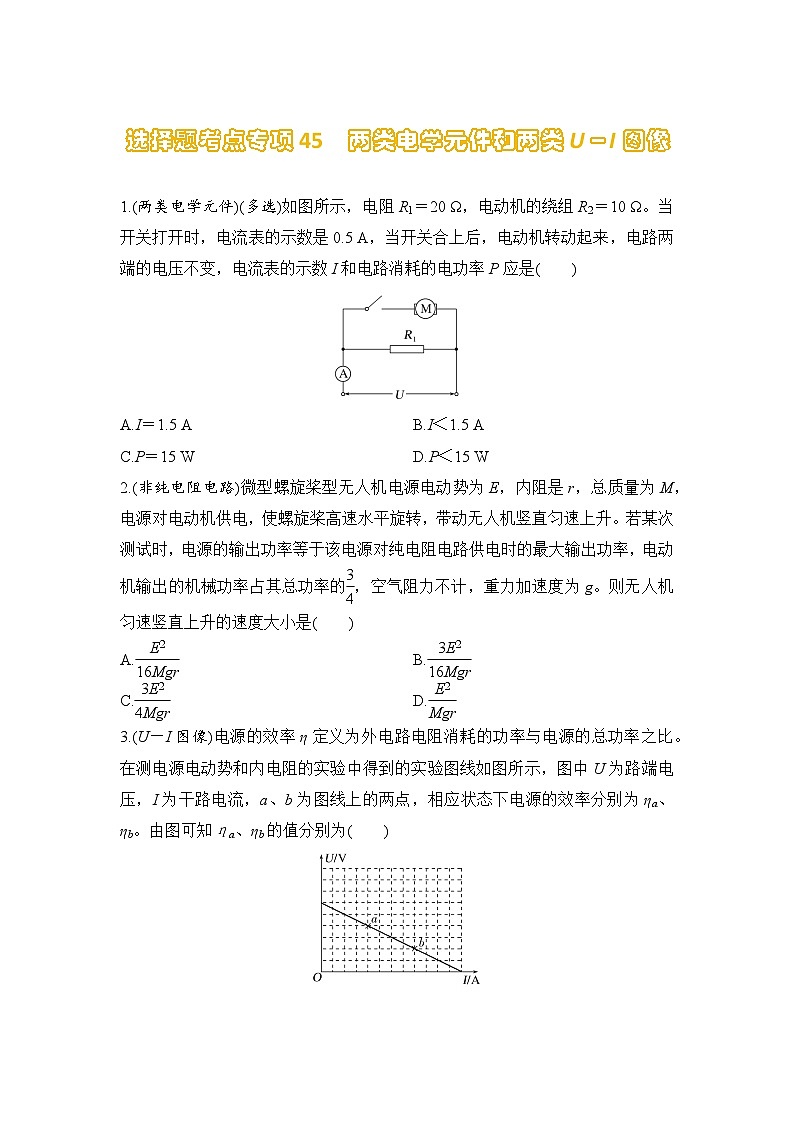

A.I＝1.5 A B.I＜1.5 A
C.P＝15 W D.P＜15 W
2.(非纯电阻电路)微型螺旋桨型无人机电源电动势为E，内阻是r，总质量为M，电源对电动机供电，使螺旋桨高速水平旋转，带动无人机竖直匀速上升。若某次测试时，电源的输出功率等于该电源对纯电阻电路供电时的最大输出功率，电动机输出的机械功率占其总功率的eq \f(3,4)，空气阻力不计，重力加速度为g。则无人机匀速竖直上升的速度大小是( )
A.eq \f(E2,16Mgr) B.eq \f(3E2,16Mgr)
C.eq \f(3E2,4Mgr) D.eq \f(E2,Mgr)
3.(U－I图像)电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb。由图可知ηa、ηb的值分别为( )

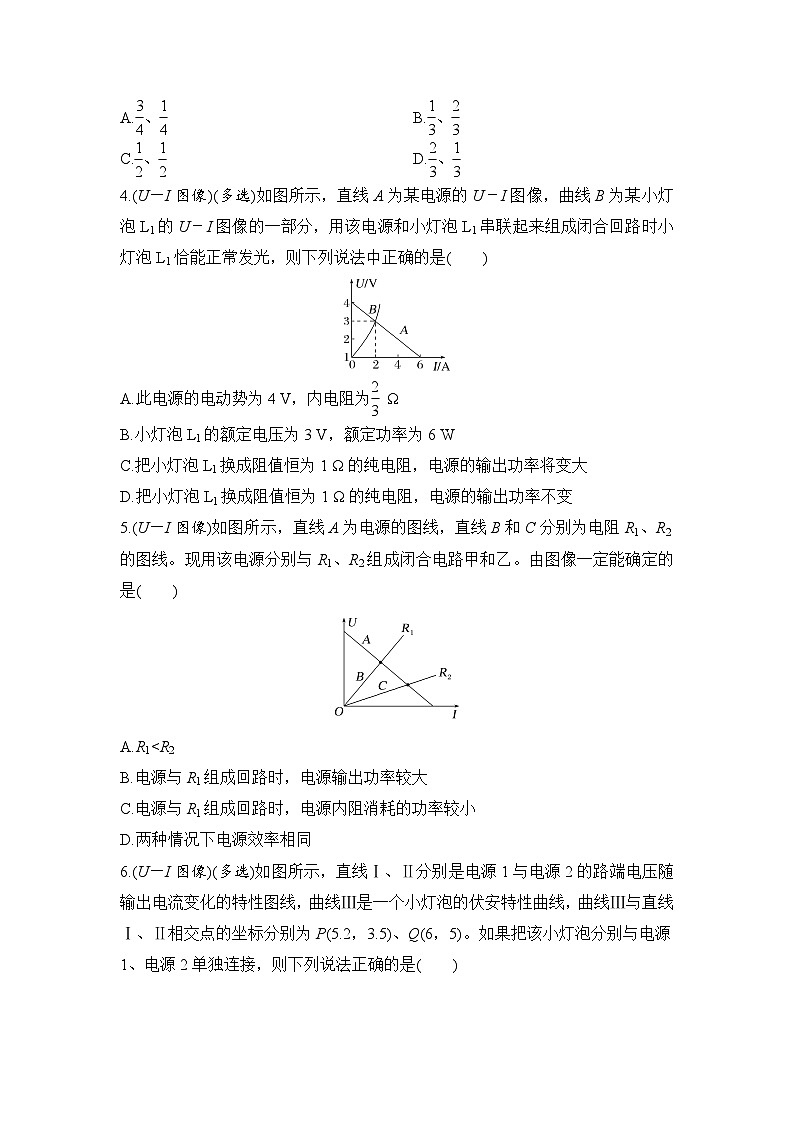

A.eq \f(3,4)、eq \f(1,4) B.eq \f(1,3)、eq \f(2,3)
C.eq \f(1,2)、eq \f(1,2) D.eq \f(2,3)、eq \f(1,3)
4.(U－I图像)(多选)如图所示，直线A为某电源的U－I图像，曲线B为某小灯泡L1的U－I图像的一部分，用该电源和小灯泡L1串联起来组成闭合回路时小灯泡L1恰能正常发光，则下列说法中正确的是( )
A.此电源的电动势为4 V，内电阻为eq \f(2,3) Ω
B.小灯泡L1的额定电压为3 V，额定功率为6 W
C.把小灯泡L1换成阻值恒为1 Ω的纯电阻，电源的输出功率将变大
D.把小灯泡L1换成阻值恒为1 Ω的纯电阻，电源的输出功率不变
5.(U－I图像)如图所示，直线A为电源的图线，直线B和C分别为电阻R1、R2的图线。现用该电源分别与R1、R2组成闭合电路甲和乙。由图像一定能确定的是( )
A.R1R2，所以电源与R1组成回路时电流较小，由公式P热＝I2r可知，电源与R1组成回路时，电源内阻消耗的功率较小，故C正确；电源效率η＝eq \f(IU,IE)＝eq \f(U,E)＝eq \f(IR,I（R＋r）)＝eq \f(R,r＋R)＝eq \f(1,1＋\f(r,R))，所以外电阻越大，电源效率越大，故D错误。]
6．AB [根据题图可知E1＝E2＝10 V，U－I图像的斜率的绝对值等于电源内阻，则r1＝eq \f(5,4) Ω，r2＝eq \f(5,6) Ω，所以r1∶r2＝3∶2，E1∶E2＝1∶1，A、B正确；曲线Ⅲ与其他两条直线的交点坐标分别表示该小灯泡在这两种连接状态下的工作电流和工作电压，根据坐标值可求出此时小灯泡消耗的功率分别为P1＝I1U1＝5.2×3.5 W＝18.2 W，P2＝I2U2＝5×6 W＝30 W，则P1∶P2＝91∶150，小灯泡的电阻分别为R1＝eq \f(U1,I1)＝eq \f(35,52) Ω，R2＝eq \f(U2,I2)＝eq \f(5,6) Ω，则R1∶R2＝21∶26，C、D错误。]
7．D [当电流小于0.2 A时，电动机不会发生转动，为纯电阻，则该电动机的内阻为rM＝eq \f(0.8－0.4,0.2－0.1) Ω＝4 Ω，A错误；根据E＝U2＋Ir，当U2＝3.4 V时I＝0.1 A；当U2＝3.0 V时I＝0.3 A；代入方程解得该电路中电源的电动势为E＝3.6 V，r＝2 Ω，B错误；此电路中，电动机的最大输出功率为P＝IU1－I2rM＝3×0.3 W－0.32×4 W＝0.54 W，C错误；当电动机两端电压超过U1′＝0.8 V时电动机开始转动，此时电路中的电流为I′＝0.2 A，则由电路可知E＝U1′＋I′(R＋r)，解得R＝12 Ω，即若电动机能转动，需要调节滑动变阻器阻值小于12 Ω，D正确。]
