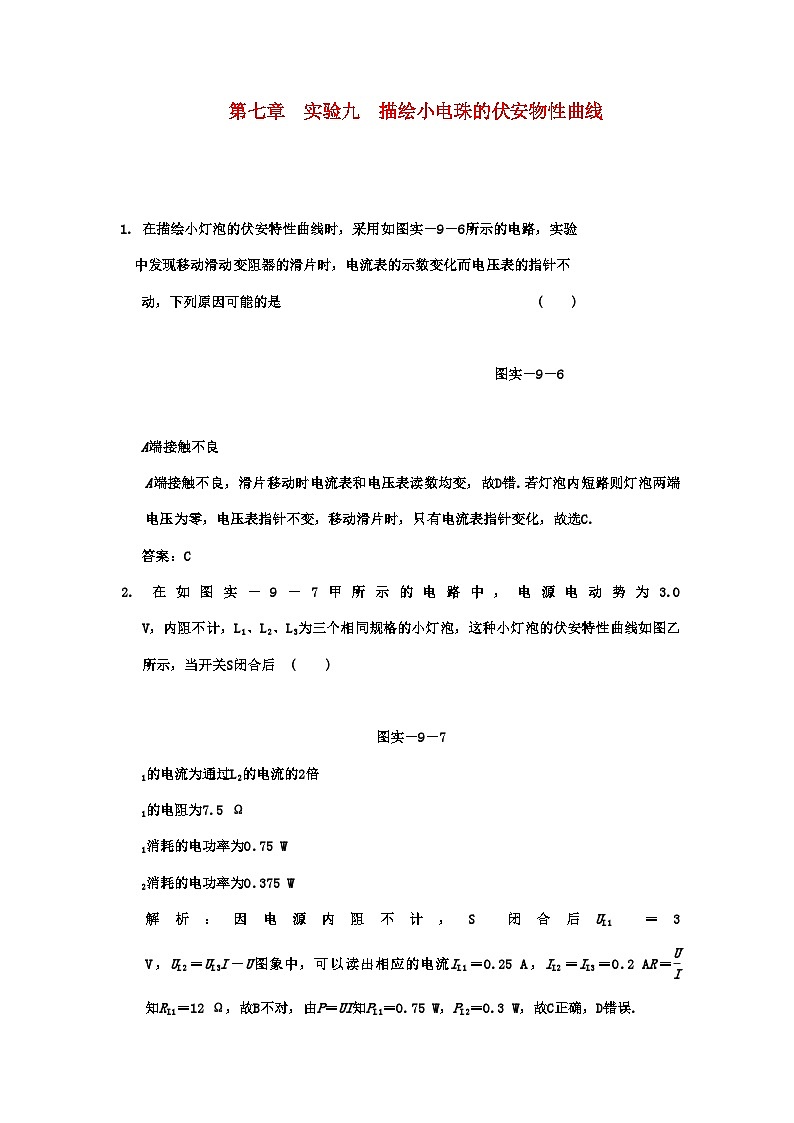

1. 在描绘小灯泡的伏安特性曲线时，采用如图实－9－6所示的电路，实验
中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不
动，下列原因可能的是 ( )
图实－9－6
A端接触不良
A端接触不良，滑片移动时电流表和电压表读数均变，故D错.若灯泡内短路则灯泡两端电压为零，电压表指针不变，移动滑片时，只有电流表指针变化，故选C.
答案：C
2. 在如图实－9－7甲所示的电路中，电源电动势为3.0 V，内阻不计，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S闭合后 ( )
图实－9－7
1的电流为通过L2的电流的2倍
1的电阻为7.5 Ω
1消耗的电功率为0.75 W
2消耗的电功率为0.375 W
解析：因电源内阻不计，S闭合后UL1＝3 V，UL2＝UL3I－U图象中，可以读出相应的电流IL1＝0.25 A，IL2＝IL3＝0.2 AR＝eq \f(U,I)知RL1＝12 Ω，故B不对，由P＝UI知PL1＝0.75 W，PL2＝0.3 W，故C正确，D错误.
答案：C

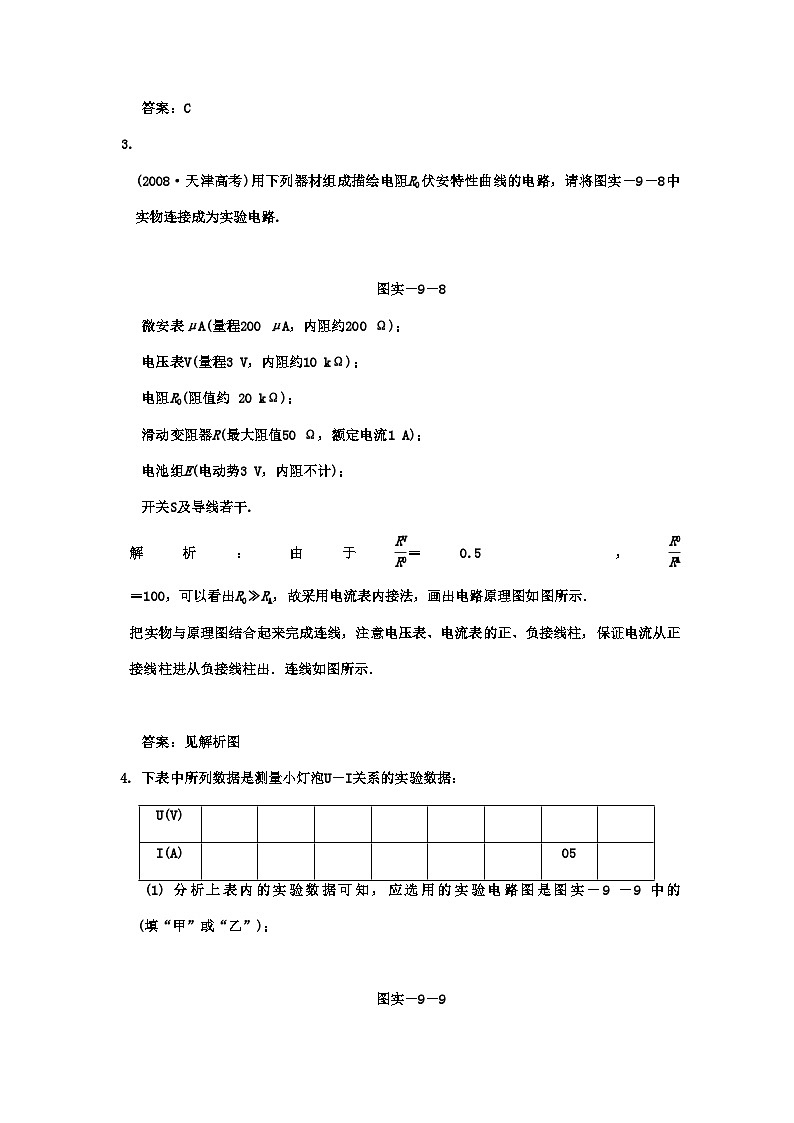

3. (2008·天津高考)用下列器材组成描绘电阻R0伏安特性曲线的电路，请将图实－9－8中实物连接成为实验电路.
图实－9－8
微安表μA(量程200 μA，内阻约200 Ω)；
电压表V(量程3 V，内阻约10 kΩ)；
电阻R0(阻值约 20 kΩ)；
滑动变阻器R(最大阻值50 Ω，额定电流1 A)；
电池组E(电动势3 V，内阻不计)；
开关S及导线若干.
解析：由于eq \f(RV,R0)＝0.5，eq \f(R0,RA)＝100，可以看出R0≫RA，故采用电流表内接法，画出电路原理图如图所示．
把实物与原理图结合起来完成连线，注意电压表、电流表的正、负接线柱，保证电流从正接线柱进从负接线柱出．连线如图所示．
答案：见解析图
4. 下表中所列数据是测量小灯泡U－I关系的实验数据：
(1)分析上表内的实验数据可知，应选用的实验电路图是图实－9－9中的 (填“甲”或“乙”)；
图实－9－9

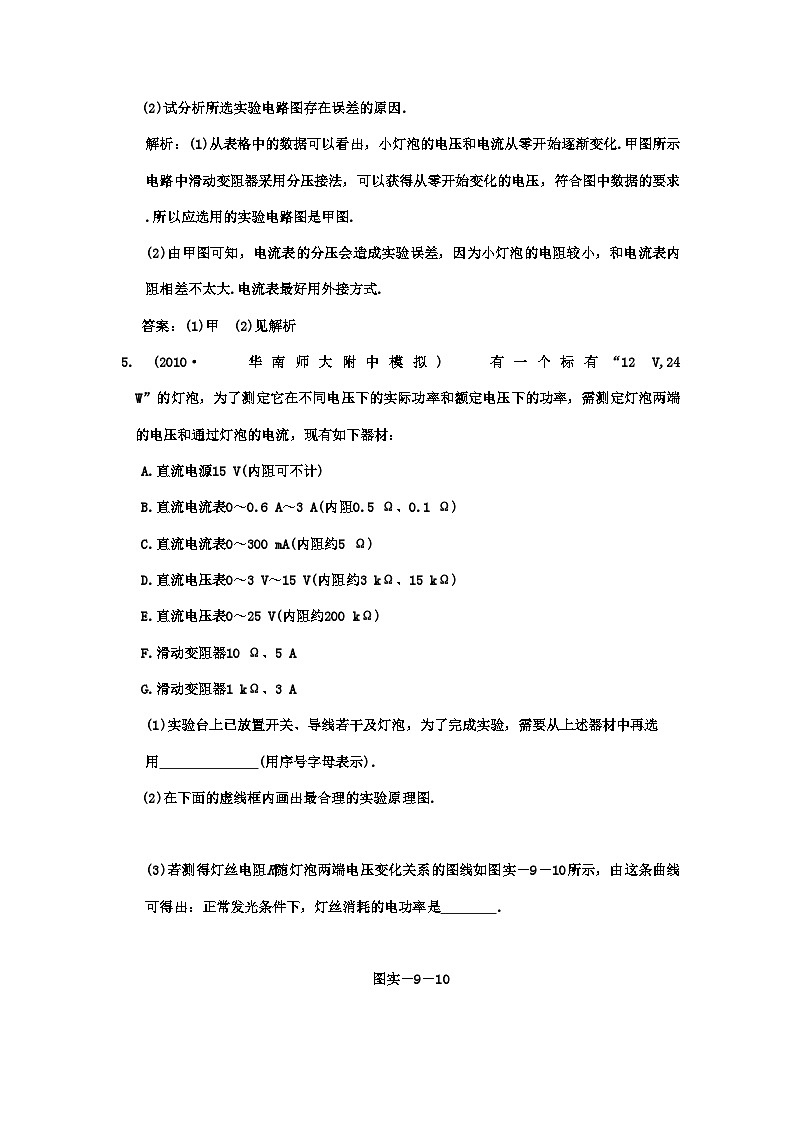

(2)试分析所选实验电路图存在误差的原因.
解析：(1)从表格中的数据可以看出，小灯泡的电压和电流从零开始逐渐变化.甲图所示电路中滑动变阻器采用分压接法，可以获得从零开始变化的电压，符合图中数据的要求.所以应选用的实验电路图是甲图.
(2)由甲图可知，电流表的分压会造成实验误差，因为小灯泡的电阻较小，和电流表内阻相差不太大.电流表最好用外接方式.
答案：(1)甲 (2)见解析
5. (2010·华南师大附中模拟)有一个标有“12 V,24 W”的灯泡，为了测定它在不同电压下的实际功率和额定电压下的功率，需测定灯泡两端的电压和通过灯泡的电流，现有如下器材：
A.直流电源15 V(内阻可不计)
B.直流电流表0～0.6 A～3 A(内阻0.5 Ω、0.1 Ω)
C.直流电流表0～300 mA(内阻约5 Ω)
D.直流电压表0～3 V～15 V(内阻约3 kΩ、15 kΩ)
E.直流电压表0～25 V(内阻约200 kΩ)
F.滑动变阻器10 Ω、5 A
G.滑动变阻器1 kΩ、3 A
(1)实验台上已放置开关、导线若干及灯泡，为了完成实验，需要从上述器材中再选
用 (用序号字母表示).
(2)在下面的虚线框内画出最合理的实验原理图.
(3)若测得灯丝电阻R随灯泡两端电压变化关系的图线如图实－9－10所示，由这条曲线可得出：正常发光条件下，灯丝消耗的电功率是 .
图实－9－10
(4)如果灯丝电阻与(t＋273)的大小成正比，其中t为灯丝摄氏温度值，室温t＝27℃，则正常发光时灯丝的温度是 ℃.
解析：(1)由灯泡的额定电压为12 V、额定电流为0.5 A可知，电
压表应选用D，电流表应选B，实验采用分压式电路，滑动变阻
器应选阻值小些的，故选F.电源A是必选的．
(2)因eq \f(RV,R灯)>eq \f(R灯,RA)，故应采用外接法．滑动变阻器应用分压式连接，如
图所示．
(3)由图可知，U＝12 V时，R＝6.2 Ω，故灯丝正常发光时的功率为P＝eq \f(U2,R)≈23.2 W.
(4)设R＝k(t＋273)．由t＝27℃，R0＝1.0 Ω，k＝eq \f(1,300)R＝6.2 Ω得：t＝1587℃.
答案：(1)ABDF (2)见解析图 (3)23.2 W (4)1587
6. (2010·海淀模拟)图实－9－11甲所示为某同学测绘额定电压为2.5 V的小电珠的I－U图线的实验电路图.
图实－9－11
(1)根据电路图，用笔画线代替导线，将图乙中的实物图连接成完整的实验电路.
(2)开关S闭合之前，图实－9－11乙中滑动变阻器的滑片应该置于 (选填“A
端”、“B端”或“AB正中间”).
(3)已知小电珠灯丝在27℃时电阻值约为1.5 Ω，并且其电阻值与灯
丝的热力学温度成正比，热力学温度T与摄氏温度t的关系为T
＝273＋t，根据图实－9－12所示的小电珠的I－U特性曲线，估
算该灯泡以额定功率工作时灯丝的温度约为 ℃(保留两位有
效数字). 图实－9－12
解析：对于分压电路，开关S闭合前，应该将滑动变阻器的滑片置于最左端(A端)，使
R＝kT，当灯丝温度为300
K时电阻为1.5 Ω可得kI－U特性曲线可得当电压为2.5 V时灯丝
中电流约为0.265 A.根据欧姆定律可得出灯丝电阻R′＝U/I Ω，由R＝kT解得此时
灯丝热力学温度T′＝R′/k＝1880 K，即灯丝温度约为t＝T′－273＝1607℃＝1.6×103 ℃.
答案：(1)实物连线图如图所示.
(2)A端 (3)1.6×103
7. (2010·清远模拟)在“描绘小电珠的伏安特性曲线”的实验中，用导线a、b、c、d、e、f、g和h按图实－9－13所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零.闭合开关后：
图实－9－13
图实－9－14
(1)若不管怎样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是 导线断路.
(2)某同学测出电源和小电珠的U－I图线如图实－9－14所示，将小电珠和电阻R串联后接到电源上，要使电路中电流为1.0 A，则R＝ Ω.
(3)某同学在实验中还测出a、b、c三种元件的伏安特性曲线分别如图实－9－15中的(a)、(b)、(c)，下列说法正确的是 ( )
图实－9－15
解析：(1)若调节滑动变阻器，小电珠的亮度变化，但电压表、电流表示数总不能为
零，说明滑动变阻器不起分压作用，所以可能是g导线断路.
(2)由电源的U－I图线知E＝3.0 V，r＝1 Ω，当小电珠与电阻串联后，由闭合电路欧姆定律得
E＝I(R＋r＋R灯)
又由小电珠的U－I图线得
R灯＝＝1.2 Ω
解得R＝0.8 Ω.
(3)因a元件的I－U线是直线，说明其电阻不随电压的变化而变化，故可作为标准电
I－U图线的斜率的倒数表示电阻值的变化，故C对D错.
答案：(1)g (2)0.8 (3)ACU(V)
I(A)
05
