天津市南开区2024-2025学年上学期期中考试九年级物理

这是一份天津市南开区2024-2025学年上学期期中考试九年级物理，共6页。试卷主要包含了填空题等内容，欢迎下载使用。

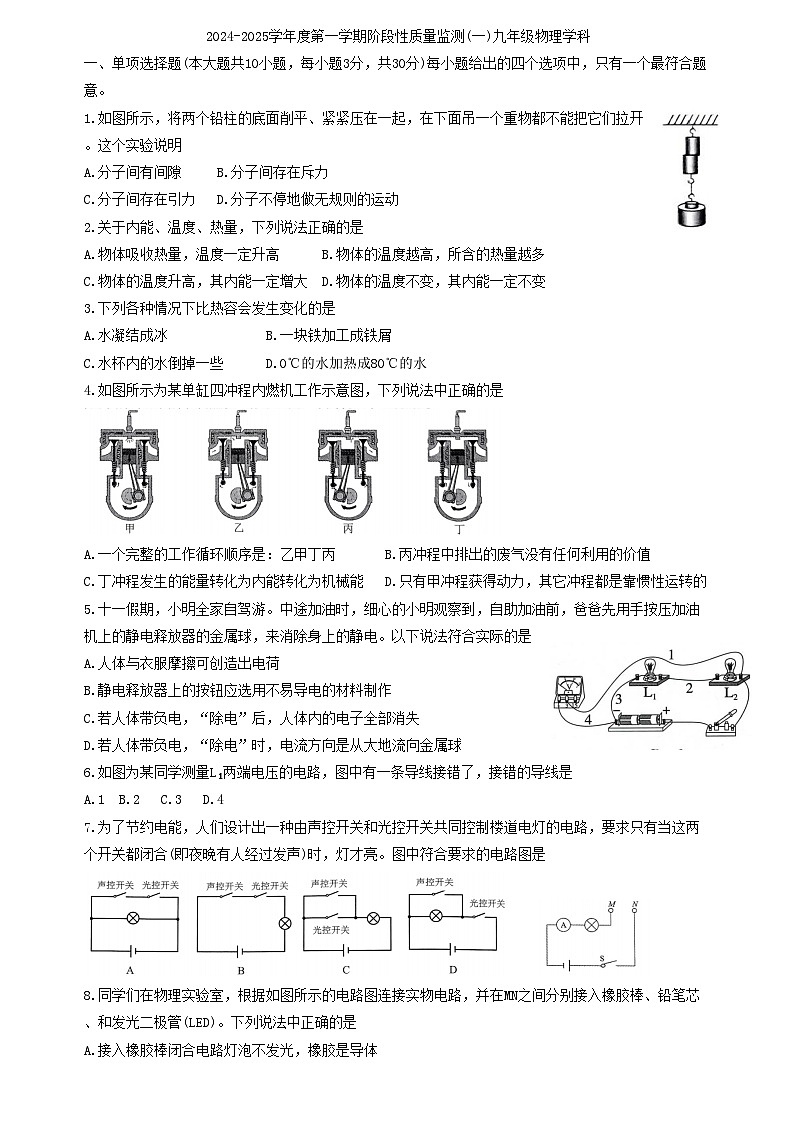

1.如图所示，将两个铅柱的底面削平、紧紧压在一起，在下面吊一个重物都不能把它们拉开。这个实验说明
A.分子间有间隙 B.分子间存在斥力
C.分子间存在引力 D.分子不停地做无规则的运动
2.关于内能、温度、热量，下列说法正确的是
A.物体吸收热量，温度一定升高 B.物体的温度越高，所含的热量越多
C.物体的温度升高，其内能一定增大 D.物体的温度不变，其内能一定不变
3.下列各种情况下比热容会发生变化的是
A.水凝结成冰 B.一块铁加工成铁屑
C.水杯内的水倒掉一些 D.0℃的水加热成80℃的水
4.如图所示为某单缸四冲程内燃机工作示意图，下列说法中正确的是
A.一个完整的工作循环顺序是：乙甲丁丙 B.丙冲程中排出的废气没有任何利用的价值
C.丁冲程发生的能量转化为内能转化为机械能 D.只有甲冲程获得动力，其它冲程都是靠惯性运转的
5.十一假期，小明全家自驾游。中途加油时，细心的小明观察到，自助加油前，爸爸先用手按压加油机上的静电释放器的金属球，来消除身上的静电。以下说法符合实际的是
A.人体与衣服摩擦可创造出电荷
B.静电释放器上的按钮应选用不易导电的材料制作
C.若人体带负电，“除电”后，人体内的电子全部消失
D.若人体带负电，“除电”时，电流方向是从大地流向金属球
6.如图为某同学测量L₁两端电压的电路，图中有一条导线接错了，接错的导线是
A.1 B.2 C.3 D.4
7.为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道电灯的电路，要求只有当这两个开关都闭合(即夜晚有人经过发声)时，灯才亮。图中符合要求的电路图是

8.同学们在物理实验室，根据如图所示的电路图连接实物电路，并在MN之间分别接入橡胶棒、铅笔芯、和发光二极管(LED)。下列说法中正确的是
A.接入橡胶棒闭合电路灯泡不发光，橡胶是导体
B.接入铅笔芯闭合电路灯泡发光，铅笔芯是导体
C.接入铅笔芯闭合电路灯泡发光，铅笔芯是绝缘体
D.接入LED灯闭合电路灯泡发光，只改变电源正负极灯泡不发光，LED灯是超导体

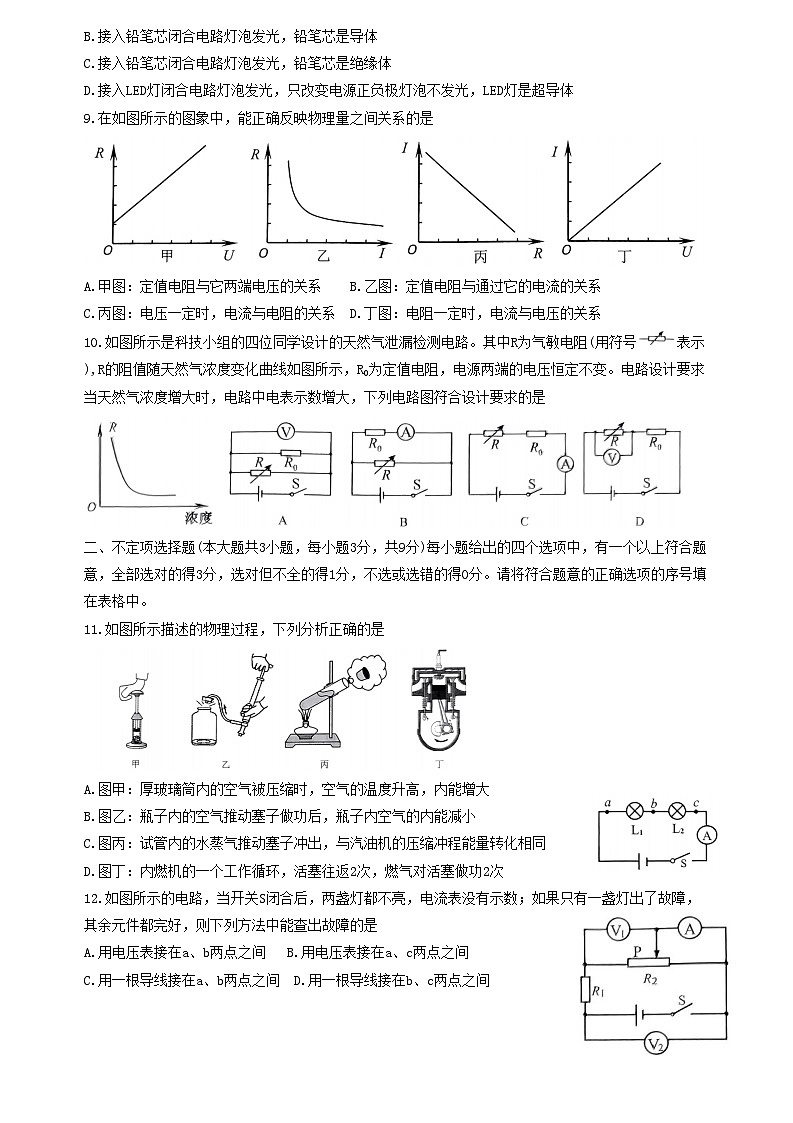

9.在如图所示的图象中，能正确反映物理量之间关系的是
A.甲图：定值电阻与它两端电压的关系 B.乙图：定值电阻与通过它的电流的关系
C.丙图：电压一定时，电流与电阻的关系 D.丁图：电阻一定时，电流与电压的关系
10.如图所示是科技小组的四位同学设计的天然气泄漏检测电路。其中R为气敏电阻(用符号表示),R的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大，下列电路图符合设计要求的是
二、不定项选择题(本大题共3小题，每小题3分，共9分)每小题给出的四个选项中，有一个以上符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分。请将符合题意的正确选项的序号填在表格中。
11.如图所示描述的物理过程，下列分析正确的是
A.图甲：厚玻璃筒内的空气被压缩时，空气的温度升高，内能增大
B.图乙：瓶子内的空气推动塞子做功后，瓶子内空气的内能减小
C.图丙：试管内的水蒸气推动塞子冲出，与汽油机的压缩冲程能量转化相同
D.图丁：内燃机的一个工作循环，活塞往返2次，燃气对活塞做功2次
12.如图所示的电路，当开关S闭合后，两盏灯都不亮，电流表没有示数；如果只有一盏灯出了故障，其余元件都完好，则下列方法中能查出故障的是
A.用电压表接在a、b两点之间 B.用电压表接在a、c两点之间
C.用一根导线接在a、b两点之间 D.用一根导线接在b、c两点之间

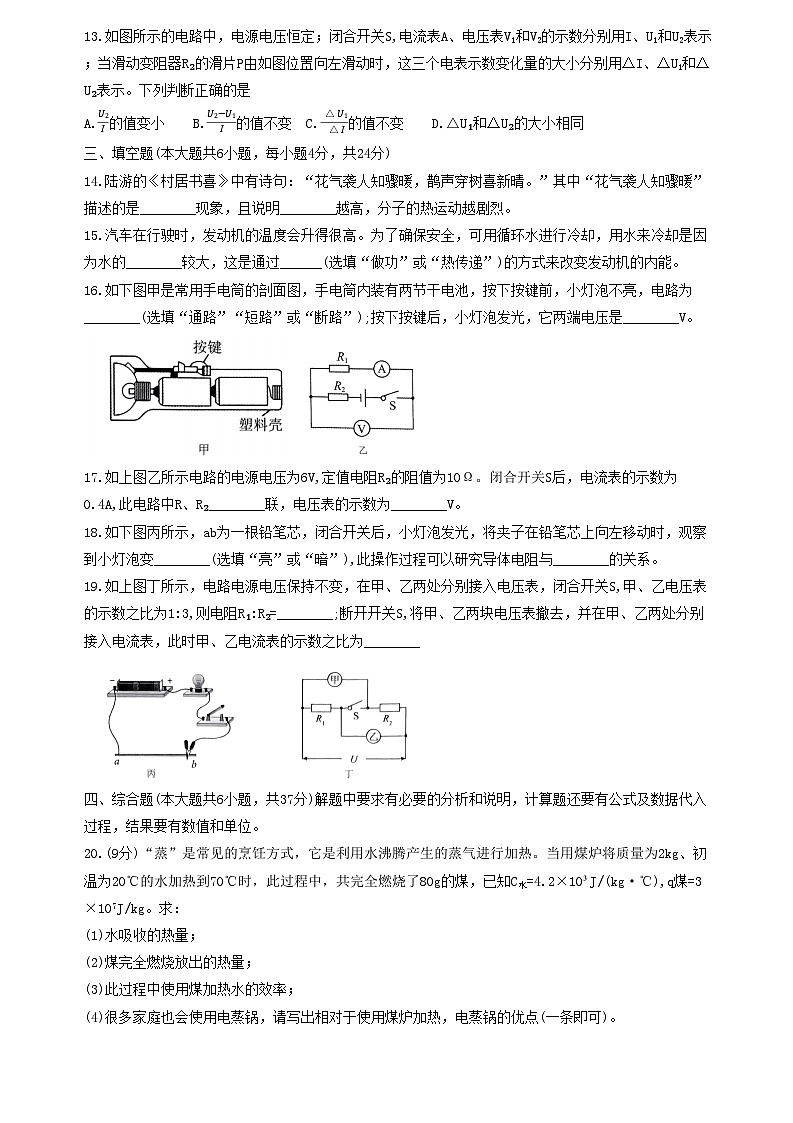

13.如图所示的电路中，电源电压恒定；闭合开关S,电流表A、电压表V1和V2的示数分别用I、U1和U2表示；当滑动变阻器R₂的滑片P由如图位置向左滑动时，这三个电表示数变化量的大小分别用△I、△U1和△U₂表示。下列判断正确的是
A.U2I的值变小 B.U2−U1I的值不变 C.△U1△I的值不变 D.△U₁和△U₂的大小相同
三、填空题(本大题共6小题，每小题4分，共24分)
14.陆游的《村居书喜》中有诗句：“花气袭人知骤暖，鹊声穿树喜新晴。”其中“花气袭人知骤暖”描述的是________现象，且说明________越高，分子的热运动越剧烈。
15.汽车在行驶时，发动机的温度会升得很高。为了确保安全，可用循环水进行冷却，用水来冷却是因为水的________较大，这是通过______(选填“做功”或“热传递”)的方式来改变发动机的内能。
16.如下图甲是常用手电筒的剖面图，手电筒内装有两节干电池，按下按键前，小灯泡不亮，电路为________(选填“通路”“短路”或“断路”);按下按键后，小灯泡发光，它两端电压是________V。
17.如上图乙所示电路的电源电压为6V,定值电阻R₂的阻值为10Ω。闭合开关S后，电流表的示数为0.4A,此电路中R、R₂________联，电压表的示数为________V。
18.如下图丙所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，将夹子在铅笔芯上向左移动时，观察到小灯泡变________(选填“亮”或“暗”),此操作过程可以研究导体电阻与________的关系。
19.如上图丁所示，电路电源电压保持不变，在甲、乙两处分别接入电压表，闭合开关S,甲、乙电压表的示数之比为1:3,则电阻R₁:R₂=________;断开开关S,将甲、乙两块电压表撤去，并在甲、乙两处分别接入电流表，此时甲、乙电流表的示数之比为________
四、综合题(本大题共6小题，共37分)解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20.(9分)“蒸”是常见的烹饪方式，它是利用水沸腾产生的蒸气进行加热。当用煤炉将质量为2kg、初温为20℃的水加热到70℃时，此过程中，共完全燃烧了80g的煤，已知C水=4.2×10³J/(kg·℃),q煤=3×107J/kg。求：
(1)水吸收的热量；
(2)煤完全燃烧放出的热量；
(3)此过程中使用煤加热水的效率；
(4)很多家庭也会使用电蒸锅，请写出相对于使用煤炉加热，电蒸锅的优点(一条即可)。
21.(4分)利用如图甲、乙所示的实验装置探究“煤油和水的温度变化与吸热的关系”。
(1)在两烧杯中分别装入初始温度相同且________相等的煤油和水；
(2)实验中，是通过________________________来间接反映煤油和水吸收的热量；
(3)根据实验数据绘制成温度与时间的关系图像，如上图丙所示，分析图像可知________(选填“煤油”或“水”)的吸热能力较强；
(4)从图像中可知，煤油的比热容是________J/(kg·℃)。[c水=4.2×10³J/(kg·℃)]
22.(6分)如图所示电路，电阻R₁、R₂并联接到电压为U的电源两端。闭合开关S后，通过电阻R1、R2的电流分别为I₁、I₂,电路的总电流为I。
(1)R₁、R₂并联后相当于一个电阻R,请推导证明：
(2)若电路中R₁=20Ω,R₂=30Ω,电源电压为3V。求：电路的总电流I。
23.(6分)如图所示电路中定值电阻R₁=5Ω,R₂为滑动变阻器，电源电压保持不变。当滑片在a端时，电流表示数为0.6A,滑片在b端时电压表示数为2V。求：
(1)电源电压；
(2)滑动变阻器R₂的最大阻值。
要求：画出两种状态下的等效电路图，建议标上相应数据。
24.(6分)某同学在物理实验室用“伏安法”进行定值电阻阻值的测量。
(1)请用笔画线代替导线按图甲的电路设计将实物电路连接完整；
甲
(2)移动滑动变阻器的滑片，当滑片P滑到某一位置时，两表读数如图乙所示，由此可知该定值电阻的阻值为________Ω。
乙
(3)同学们思考还有哪些方法可以间接测量定值电阻阻值，某同学发现实验室有电阻箱R0(电阻箱简介见“小资料”),可以直接读出连入电路的阻值，在没有电流表，但电源电压已知为U,且不变的情况下，通过调节电阻箱就可以间接测出定值电阻阻值，于是设计了如图丙的电路，请简述该实验的测量步骤并写出表达式。
25,(6分)兴趣小组活动中老师展示了汽车自动测定油箱内油量的电路原理图，如图甲所示，R0为定值电阻，R为压敏电阻(其阻值随所受压力的增大而减小)。老师请同学们利用学过的知识分析、评价此设计
(1)小明认为：压敏电阻在此电路中的作用与滑动变阻器相同，结合力学知识设计了如图乙所示电路，油箱满油时，R的阻值为0。但小明发现此设计会使油量表刻度不均匀，以下电路能实现油箱内存油量越大，油量表示数越大，且油量表刻度均匀的是________。
(2)小红认为：老师和小明的原理图中R0都起到了保护电路的作用，并发现增加一个电压表并联在R0两端就可以测量出R0的阻值，于是她利用小明设计的乙电路进行实验，但她误将电压表并联在R的两端，当发现接错时已测量了四组电流表和电压表对应的数据。小红没有重新做实验，而是将得到的四组数据用描点法画在了U-I坐标中，如下图所示，四组数据分别用a、b、c、d四个点表示。由这四个点作出的U-I图象为一条直线，延长直线交纵轴于E点，E点坐标为(0,U0),交横轴于F点，F点的坐标为(I0,0)。
①小红认为U0就等于电源电压，这种想法对吗?请简述你的理由；(已知R0阻值较小)
②请根据上述条件分析求待测电阻R0的过程并写出R0的表达式。
参考答案
1.C 2.C 3.A 4.D 5.D 6.A 7.B 8.B 9.D 10.C 11.AB 12.ACD 13.ABC
14.扩散、温度 15比热容、热传递 16.断路、3 17.串、2 18.亮、长度 19.1:3、1:3。
20.（1）4.2x105J （2）2.4x106J （3）17.5% （4）环保、效率高
21.（1）质量（2）加热时间 （3）水 （4）2.1x103
22.（1）由I=I1+I2 ，I=U/R 得U/R=U/R1+U/R2 得1/R=1/R1+1/R2
（2）0.25A
23.（1）3V（2）10Ω
24.（1）（2）5Ω
（3）闭合开关s，调节电阻箱使电压表的示数为U/2，读出电阻箱的示数为R1，得出待测电阻为R1
25.（1）C（2）①对，
由Up=U总-U定 得 Up=U总-IR定 当I=0时，Up=U总
②R0=U0I0
