2023-2024学年山东省德州市禹城市大程中学九年级（上）月考物理试卷（12月份）
展开
这是一份2023-2024学年山东省德州市禹城市大程中学九年级（上）月考物理试卷（12月份），共10页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

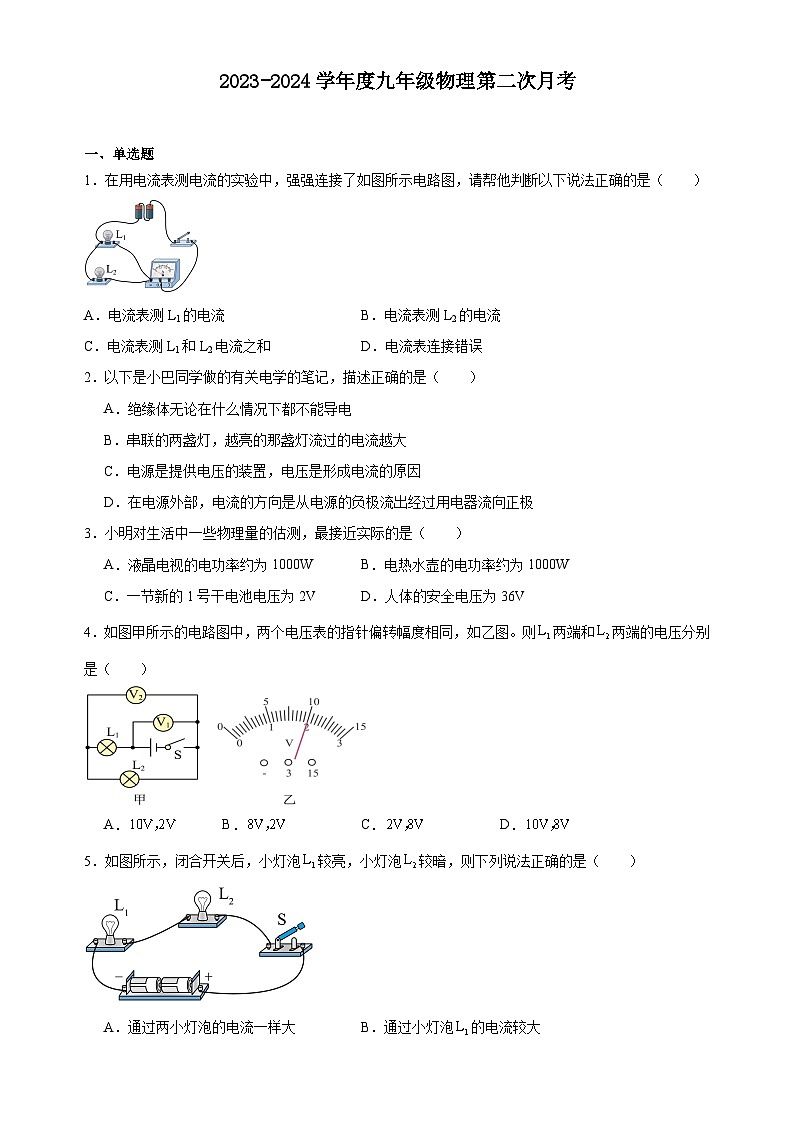

一、单选题
1．在用电流表测电流的实验中，强强连接了如图所示电路图，请帮他判断以下说法正确的是（ ）
A．电流表测L1的电流B．电流表测L2的电流
C．电流表测L1和L2电流之和D．电流表连接错误
2．以下是小巴同学做的有关电学的笔记，描述正确的是（ ）
A．绝缘体无论在什么情况下都不能导电
B．串联的两盏灯，越亮的那盏灯流过的电流越大
C．电源是提供电压的装置，电压是形成电流的原因
D．在电源外部，电流的方向是从电源的负极流出经过用电器流向正极
3．小明对生活中一些物理量的估测，最接近实际的是（ ）
A．液晶电视的电功率约为1000WB．电热水壶的电功率约为1000W
C．一节新的1号干电池电压为2VD．人体的安全电压为36V
4．如图甲所示的电路图中，两个电压表的指针偏转幅度相同，如乙图。则两端和两端的电压分别是（ ）
A．B．C．D．
5．如图所示，闭合开关后，小灯泡较亮，小灯泡较暗，则下列说法正确的是（ ）

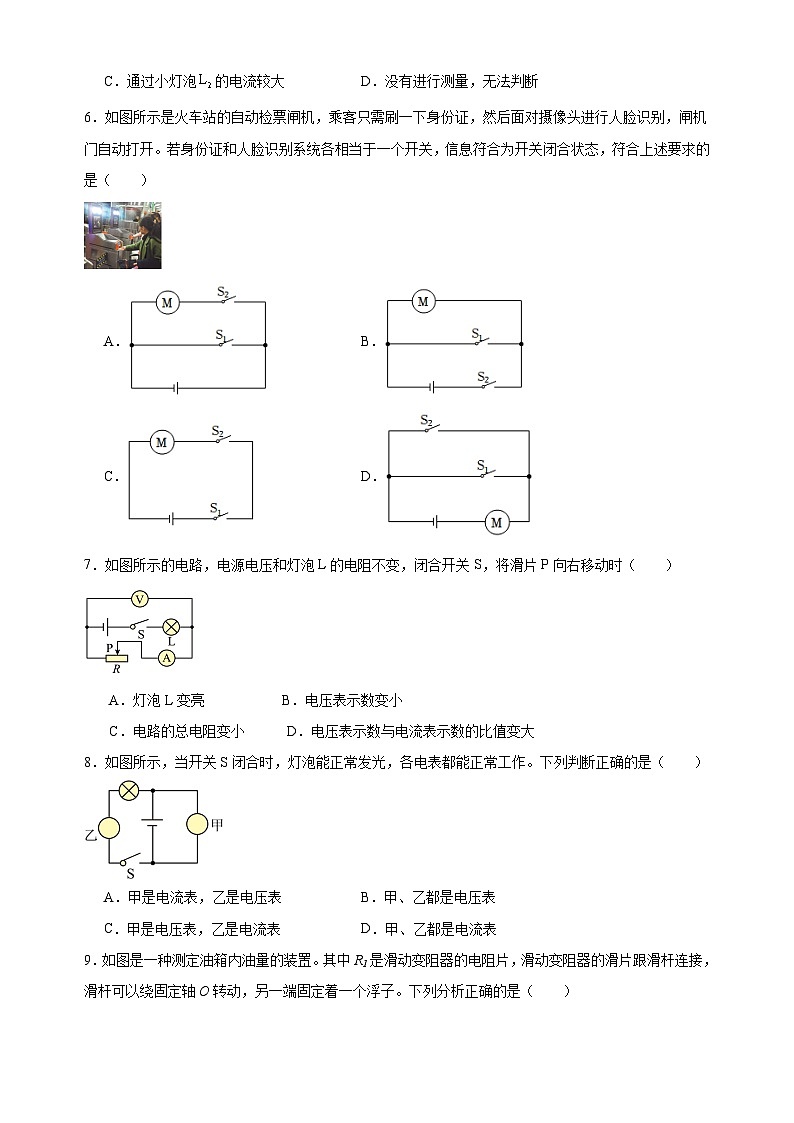

A．通过两小灯泡的电流一样大B．通过小灯泡的电流较大
C．通过小灯泡的电流较大D．没有进行测量，无法判断
6．如图所示是火车站的自动检票闸机，乘客只需刷一下身份证，然后面对摄像头进行人脸识别，闸机门自动打开。若身份证和人脸识别系统各相当于一个开关，信息符合为开关闭合状态，符合上述要求的是（ ）
A．B．
C．D．
7．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（ ）
A．灯泡L变亮 B．电压表示数变小
C．电路的总电阻变小 D．电压表示数与电流表示数的比值变大
8．如图所示，当开关S闭合时，灯泡能正常发光，各电表都能正常工作。下列判断正确的是（ ）
A．甲是电流表，乙是电压表B．甲、乙都是电压表
C．甲是电压表，乙是电流表D．甲、乙都是电流表

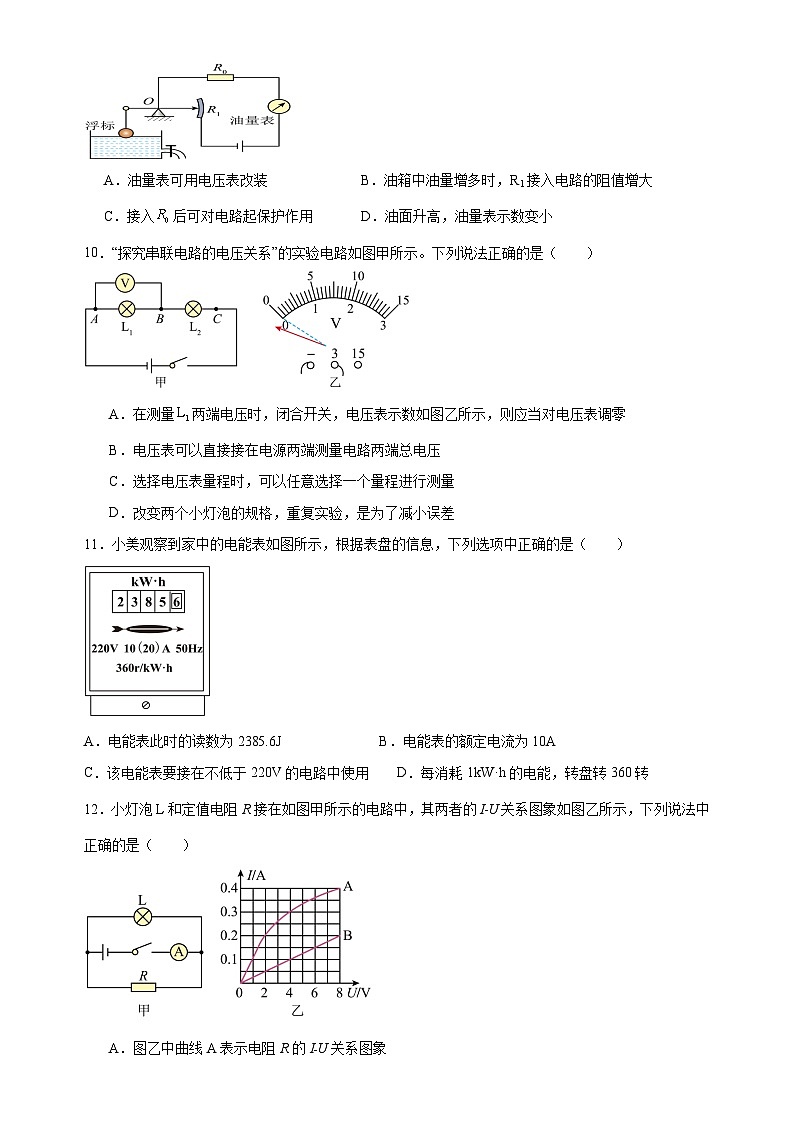

9．如图是一种测定油箱内油量的装置。其中R1是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列分析正确的是（ ）
A．油量表可用电压表改装B．油箱中油量增多时，R1接入电路的阻值增大
C．接入后可对电路起保护作用D．油面升高，油量表示数变小
10．“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（ ）
A．在测量两端电压时，闭合开关，电压表示数如图乙所示，则应当对电压表调零
B．电压表可以直接接在电源两端测量电路两端总电压
C．选择电压表量程时，可以任意选择一个量程进行测量
D．改变两个小灯泡的规格，重复实验，是为了减小误差
11．小美观察到家中的电能表如图所示，根据表盘的信息，下列选项中正确的是（ ）
A．电能表此时的读数为2385.6J B．电能表的额定电流为10A
C．该电能表要接在不低于220V的电路中使用 D．每消耗1kW·h的电能，转盘转360转
12．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I﹣U关系图象如图乙所示，下列说法中正确的是（ ）
A．图乙中曲线A表示电阻R的I﹣U关系图象
B．当电源电压为4V时、电流表示数为0.5A
C．当电源电压为4V时，小灯泡L的实际功率为1.6W
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W
二、填空题
13．如图所示是某电动汽车充电站的一排充电桩，这些充电桩是 （选填 “串”或“并”）联的；给汽车充电时，充电桩是 （选填“用电器”或“电源”）。
14．用餐巾纸摩擦塑料吸管使其带电，并将其靠近带负电的橡胶棒，吸管被排斥，说明吸管带 （填“正”或“负”）电，吸管在摩擦过程中 （填“得到”或“失去”）电子。
15．我国古代对某种现象最早记载见于西汉成书的《春秋考异邮》：“玳瑁吸喏”，“喏”即草屑一类轻小绝缘体；明代李时珍也曾说“虎珀拾芥”，意为琥珀摩擦后，能吸引细小的东西；以上记载就是物理学中的 现象，此现象的实质是 （选填“产生”或“转移”）了电荷。
16．如图甲所示的调光型台灯，通过旋动下方连接碳膜电阻的旋钮，调节灯的亮度。调节亮度的变阻器如图乙所示，它是通过改变接入电路电阻丝的 来改变阻值大小；当B、C端接入电路时，顺时针旋转滑片P，台灯的亮度将 。
17．如图所示，物理兴趣小组的同学将铜片和铁片插入柠檬中，制成了水果电池。用电压表测水果电池电压，由图可知该水果电池的负极是 片；水果电池在工作过程中将化学能转化为 能。
18．如图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转均如图乙所示，则R1电阻为 Ω；断开开关后，电阻R2的阻值为 Ω。
19．某电能表如图所示，则电能表的示数为 kW·h。某电水壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为 kW·h，电功率为 kW，这些电能可供一只“220V 10W”的节能灯正常工作 h。
20．如图所示是小灯泡L和电阻R中电流随电压变化的图像，若将它们串联在电路中，电路中的电流为0.15A，则电源电压为 V，若将它们并联在电压为2V的电源两端，电路消耗的总功率为 W。
三、作图题
21．请根据如图所示的实物图，在图框内画出相应的电路图。
四、实验题
22．（1）在“探究串联电路的电压关系”的实验中，如图1。
①根据电路图，在连接电路时，开关应处于 （选填“闭合”或“断开”）状态；
②连接好电路，闭合开关，若断路，则电压表 （选填“有示数”或“无示数”）；
（2）在“探究并联电路的电流关系”的实验中，如图2。某组实验中测出了、支路和干路上的电流分别为、和，，的示数如图3所示，则 A。根据多次测量实验结果，在误差允许范围内，得出结论，你认为多次实验的目的是 。
23．如图所示是某实验小组探究“影响导体的电阻大小的因素”的实验，请回答：
（1）实验中，通过观察 可以判断导体电阻的大小，该研究问题的方法是 法；
（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路中的两点之间，探究情况如表：则选用 两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是： ；
（3）从导电性能上看 （选填“铜丝”或“镍铬合金丝”）的导电性更强；
（4）如图乙所示的实验，可探究导体的电阻 与的关系。
24．探究导体中的电流与导体两端电压的关系。
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大；
（2）电路中滑动变阻器的作用除了保护电路之外另一个作用是： ；
（3）调节滑动变阻器，把测得的数据填入表格，第4次电压表示数如图乙所示，其值为 V；
（4）分析上表中的数据，你能得出探究结论是： ；
（5）若要继续研究导体中电流与导体电阻的关系，还需要增加的器材是 （填序号“A”或“B”）（A．定值电阻B．小灯泡）：实验得到如图丙所示的电流I随电阻R变化的图像，由图像可以得出结论： 。
25．在“测量小灯泡的电功率”的小组实验中，老师提供的小灯泡的额定电压为“2.5V”， 正常发光时的电阻约为8Ω。
（1）在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整；
（2）第一实验小组同学在闭合开关后发现小灯泡不亮，电流表没有示数，电压表示数超过量程，经检查导线连接完好，则电路故障可能是小灯泡发生了 ；
（3）第二实验小组同学刚把最后一根线接好，灯泡就亮了，原因是 。改正后移动滑片P到某一位置时，电压表示数如图乙所示，此时要测量小灯泡的额定功率，应将滑片P向 （填“左”或“右”）端移动；
（4）第三实验小组同学移动滑片P， 记下多组对应的电压表和电流表的示数，并绘 制成图丙所示的I-U 图象，由图象可计算出小灯泡的额定功率是 W， 有同学发现I-U 图线是弯曲的，不理解其原因，请你告诉他们原因是 ；
（5）第四实验小组同学在完成上述测量后，选用定值电阻阻值为R0， 额定电流为 I额的小灯泡，用如图丁所示的电路也可以测量小灯泡的额定功率，实验步骤如下，请补充完整：
① 闭合开关S，S2， ；
② ，记录下此时电流表的示数为I1；
③小灯泡的额定功率的表达式为P额= 。
五、计算题
26．如图所示的电路中，电源电压保持不变，定值电阻R1=10Ω。闭合开关S，电流表A的示数为0.9A，电流表A1的示数为0.6A。求：
（1）电源电压；
（2）通过定值电阻R2的电流；
（3）定值电阻R2的阻值。
27．如图所示电路中，电源电压保持不变，定值电阻的阻值是，闭合开关后，电流表示数为，电压表示数为4V，求：
（1）电阻的阻值；
（2）开关闭合后，的电功率；
（3）开关闭合通电10s后，整个电路所做的功。
标号
材料
长度/m
横截面积/
灯泡亮度
a
铜丝
1
1
较亮
b
镍铬合金丝
1
0.5
最暗
c
铜丝
1
0.5
较暗
d
铜丝
0.5
1
最亮
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
参考答案：
1．C
2．C
3．B
4．B
5．A
6．C
7．D
8．C
9．C
10．B
11．D
12．D
13． 并联 电源
14． 负 得到
15． 静电（或摩擦起电） 转移
16． 长度 变亮
17． 铁 电
18． 10 2.5
19． 3027.6 0.05 1.5 5
20． 4 0.7
21．
22． 断开 无示数 1 得到普遍规律
23． 小灯泡的亮度 转换 a、c 在导体的材料和长度都相同时，导体的横截面积越大，导体电阻越小 铜丝 温度
24． 改变定值电阻两端电压 2.5 电阻一定时，电流与电压成正比 A 当电压一定时，电流与电阻成反比
25． 断路 连接电路时未断开开关 右 0.75 灯泡灯丝的电阻会随着温度的变化而变化 调节滑动变阻器R的滑片P，使电流表的示数为灯泡的额定电流I额 闭合开光S、S1，断开S2 I额（I1－I额）R0
26．（1）0.2A；（2）1.2V，1.8V；（3）6Ω
27．（1）；（2）；（3）12J
