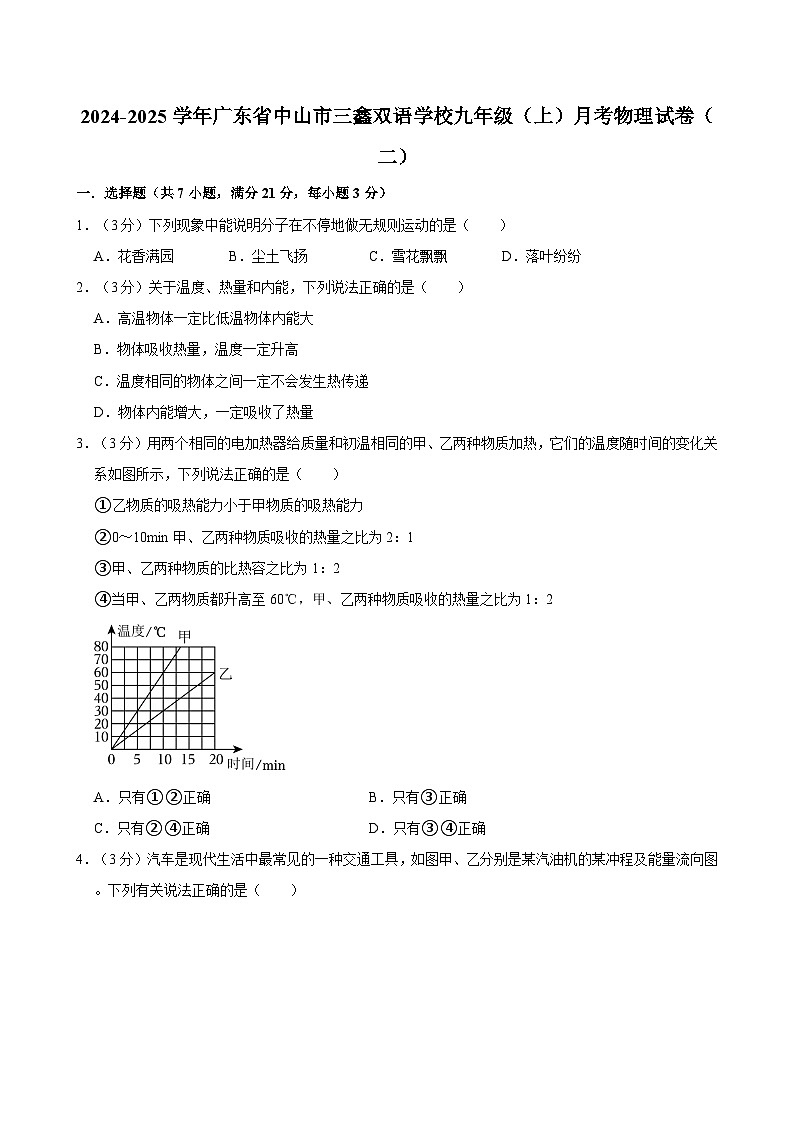

广东省中山市三鑫学校2024-2025学年九年级上学期月考反馈练习物理试卷（二）

这是一份广东省中山市三鑫学校2024-2025学年九年级上学期月考反馈练习物理试卷（二），共30页。
A．花香满园B．尘土飞扬C．雪花飘飘D．落叶纷纷
2．（3分）关于温度、热量和内能，下列说法正确的是（ ）
A．高温物体一定比低温物体内能大
B．物体吸收热量，温度一定升高
C．温度相同的物体之间一定不会发生热传递
D．物体内能增大，一定吸收了热量
3．（3分）用两个相同的电加热器给质量和初温相同的甲、乙两种物质加热，它们的温度随时间的变化关系如图所示，下列说法正确的是（ ）
①乙物质的吸热能力小于甲物质的吸热能力
②0～10min甲、乙两种物质吸收的热量之比为2：1
③甲、乙两种物质的比热容之比为1：2
④当甲、乙两物质都升高至60℃，甲、乙两种物质吸收的热量之比为1：2
A．只有①②正确B．只有③正确
C．只有②④正确D．只有③④正确
4．（3分）汽车是现代生活中最常见的一种交通工具，如图甲、乙分别是某汽油机的某冲程及能量流向图。下列有关说法正确的是（ ）
A．甲图是压缩冲程，活塞对气缸内的气体做功，气体的温度升高
B．由乙图可知该汽油机的效率是30%
C．汽车尾气中的“汽油味”越浓，燃料燃烧得越不充分，这会降低燃料的热值
D．如图甲所示冲程没有依靠飞轮惯性
5．（3分）如图，使验电器A带上正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列对现象的描述或解释正确的是（ ）
A．A的金属箔完全闭合，B的金属箔张开
B．金属箔开合的瞬间，质子从A定向移动到B
C．金属箔开合的瞬间，自由电子从B定向移动到A
D．金属箔开合的瞬间，电流方向从B流向A

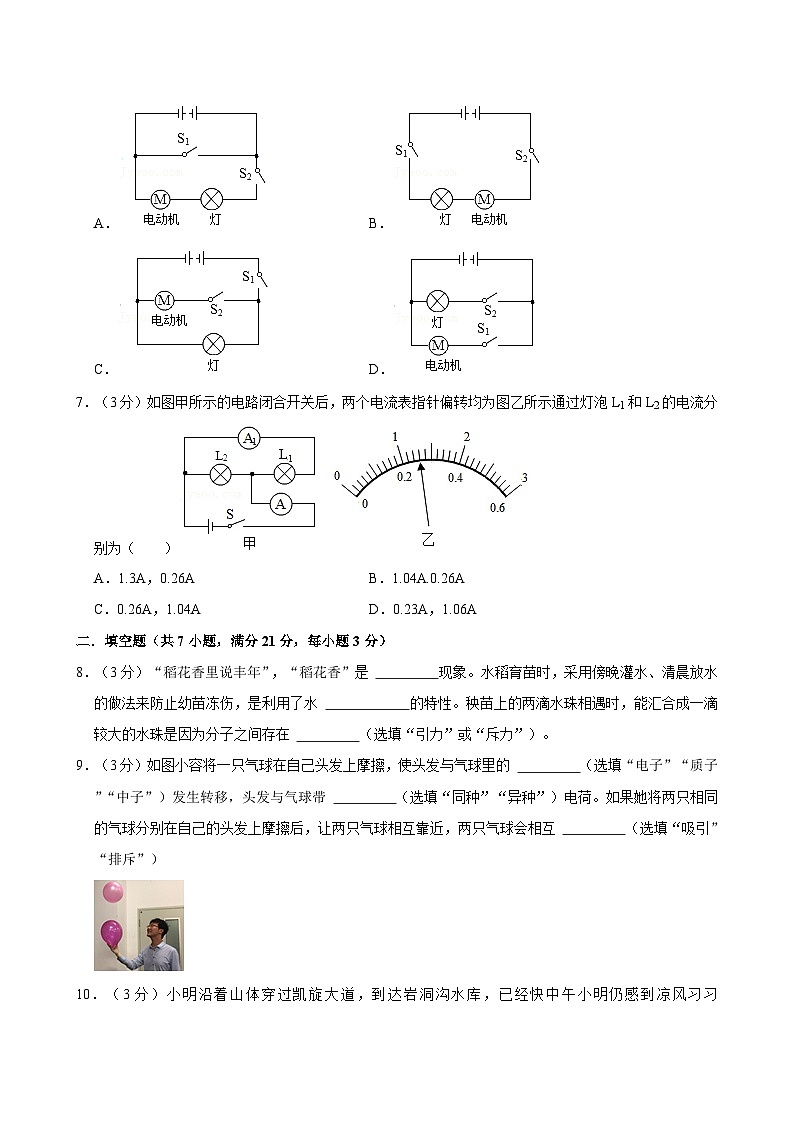

6．（3分）如图所示，电动独轮车是新一代代步工具，它体形小巧、携带方便，低碳环保，越来越受到年轻人的喜爱。某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
7．（3分）如图甲所示的电路闭合开关后，两个电流表指针偏转均为图乙所示通过灯泡L1和L2的电流分别为（ ）
A．1.3A，0.26AB．
C．0.26A，1.04AD．0.23A，1.06A
二．填空题（共7小题，满分21分，每小题3分）
8．（3分）“稻花香里说丰年”，“稻花香”是 现象。水稻育苗时，采用傍晚灌水、清晨放水的做法来防止幼苗冻伤，是利用了水 的特性。秧苗上的两滴水珠相遇时，能汇合成一滴较大的水珠是因为分子之间存在 （选填“引力”或“斥力”）。
9．（3分）如图小容将一只气球在自己头发上摩擦，使头发与气球里的 （选填“电子”“质子”“中子”）发生转移，头发与气球带 （选填“同种”“异种”）电荷。如果她将两只相同的气球分别在自己的头发上摩擦后，让两只气球相互靠近，两只气球会相互 （选填“吸引”“排斥”）
10．（3分）小明沿着山体穿过凯旋大道，到达岩洞沟水库，已经快中午小明仍感到凉风习习 大，调节了水库周边的环境温度；小明跺跺脚 方式改变身体内能；但他仍感觉有点冷，他拿起保温杯喝热水 方式改变身体内能。
11．（3分）如甲图所示的实验装置，当塞子从试管口喷出时，水蒸气的内能转化为塞子的 。这个能量转化过程与汽油机工作时图 （选填“乙”或“丙”）的能量转化过程一样，若一台单缸四冲程汽油机飞轮的转速为2400r/min，则该汽油机1s内对外做功 次。
12．（3分）如图所示电路，要使灯泡L1、L2组成串联电路，应闭合开关 ；要使L1、L2组成并联电路，应闭合开关 _；若开关都闭合会出现 （填“通路”“短路”“断路”）。
13．（3分）如图所示是一个能吹出冷风和热风的电吹风简化电路图，图中A是吹风机，B是电热丝。闭合开关 电吹风吹出热风，闭合开关 吹出冷风，在电路正常的情况下，此吹风机 （填“会”或“不会”）出现电热丝发热而吹风机不送风的工作状态。
14．（3分）如图所示的电路，闭合开关后，两灯之间的连接方式是 （选填“串联”或“并联”），电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡L1的电流为 A，通过小灯泡L2的电流为 A。
三．作图题（共3小题，满分9分）
15．（3分）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L2的电流，开关控制整个电路，导线不能交叉。
16．（3分）单轮平衡车的电路部分安装电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。请根据上述要求将电路图连接完整。
17．（3分）在图中，根据实物图，画出相应的电路图。
四．实验探究题（共3小题，满分18分）
18．（6分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g
（1）实验时组装如图甲、乙、丙所示的装置时，正确的安装顺序是 （选填“自上而下”或“自下而上”）；
（2）实验中，燃料完全燃烧放出的热量是通过液体吸热后温度的变化来反映的。本实验要比较不同燃料的热值，应选择 两图进行实验；用两个相同规格的烧杯装相等质量的水，取质量 （选填“相等”或“不相等”）的酒精和碎纸片，分别放入两个燃烧皿中，分别给烧杯加热，最终来确定酒精和碎纸片热值的大小；
（3）比较不同物质吸热升温的特点：
①应选择 两图进行实验；
②在燃烧同种燃料时还需要控制火力相同，所以该实验主要用 （选填“温度计示数”或“加热时间”）来表示两种液体吸热的多少；
③如果质量和初始温度均相同的a、b两种液体，吸热后它们的温度随时间变化的图象如图2所示，由图可看出b液体的温度升高得较慢 （选填“a”或“b”）液体的比热容较大。
19．（6分）如图甲所示，小明用相同的酒精灯分别给质量和初温均相同的水和煤油加热，以探究水和煤油吸热能力的大小。
（1）在图甲中组装器材时，发现温度计的玻璃泡碰到了烧杯底，应适当将 （填“A处向上”或“B处向下”）调整；
（2）要完成该实验，除了图甲、乙中所示的器材外，还需要的测量工具有秒表和 ；
（3）实验过程中通过 反映两种液体吸热的多少；
（4）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象如图丙，由图象可知煤油的比热容是 J/（kg•℃）；[c水＝4.2×103J/（kg•℃）]
（5）实验结束后，小明又找来了一些冰块，探究了冰熔化过程中温度变化规律 （填“大于”“小于”或“等于”）B点处物质的内能；由图丁可以看出AB、CD段升高的温度相同，但CD段加热的时间更长 。
20．（6分）在探究“并联电路中干路电流与各支路电流的关系”的实验时，小龙设计了如图甲所示的电路图。
（1）小龙按照如图甲的电路连接的实物图如图乙所示，图中有一根导线连接错误，请在错误的导线上画“×”（导线之间不能交叉）。
（2）若闭合开关前电流表的指针出现了如图丙所示的情况，原因可能是： ；若闭合开关后电流表的指针出现了如图丙所示的情况，原因可能是： 。
（3）小龙正确连接电路后，在实验过程中，一盏灯突然熄灭2有示数，电流表A1无示数，若电路中只有一处故障，则可能是L1 （选填“短路”或“断路”）。
（4）排除故障后，通过实验小龙测得的数据如表所示，由此得出初步结论（只写表达式）： 。为了得出更普遍的规律，他接下来的操作是： 。
五．计算题（共2小题，满分12分）
21．（6分）小中对家里的太阳能热水器进行研究，测得上午某一时刻水箱中水的温度为25℃，经过一段时间的太阳照射后，已知该热水器水箱的容积为100L且装满水。求：
（1）该过程中水吸收的热量；
（2）若用燃气灶加热相同质量的水升高相同的温度，需消耗多少体积的燃气？（燃气灶的效率为80%，燃气的热值为4.2×107J/m3）
（3）若该地区太阳辐射到地面单位面积上的功率为P＝2×103W/m2，小中家的太阳能热水器的集热面积为S＝2m2，热转化效率η＝42%（即将太阳能的42%转化为水的内能）。求太阳光照射的时间t。
22．（6分）如图电路中，开关S闭合后，通过三只灯泡L1、L2、L3的电流分别为0.4A、0.6A、0.5A，求：
（1）电流表A1示数；
（2）电流表A2示数。
六．综合能力题（共3小题，共19分）
23．（5分）阅读材料，回答问题：
“无人机”多功能飞行器
“无人机”多功能飞行器在拍摄调查、无人配送等方面具有广阔的前景。如图甲为某品牌“无人机”，质量（含摄像机）为1.5kg。“无人机”由锂电池供电，对下方空气施力的同时每个旋翼获得相同的升力。为了保证“无人机”正常工作，每个电动机连接一个电子调速器（简称电调），从而改变电动机的功率。“无人机”上升时受到的空气阻力与上升速度的平方成正比。该“无人机”能以最大6m/s的速度上升，此时受到的空气阻力为9N。“无人机”携带摄像机参与火情勘测时，然后悬停观测（整个过程四个电动机同时工作）。该“无人机”携带的微型摄像机有自动扩摄功能；若有火情，摄像机感知定强度的红外线而自动启动，该系统由“自启电路”、“控制电路”等组成，其电源电压恒为12V，RP是红外探测器（可视为可变电阻）它的阻值与红外线强度变化的关系如图表所示（E为红外线强度，cd表示其单位），通过电阻箱R的电流必须大于或等于0.5A时，控制电路能启动摄像机进入工作状态。（g＝10N/kg）
（1）“无人机”电动机与电调的连接方式是 （选填“并联”或“串联”）。
（2）当“无人机”携带摄像机悬停在空中进行地面图像拍摄时，下列说法正确的是 。
A.“无人机”将机械能转化为电能
B.“无人机”每个旋翼获得的升力是15N
C.“无人机”增加悬停高度可以扩大视野
D.“无人机”悬停观测时不消耗能量
（3）当匀速水平飞行的无人机完成无人配送任务后，无人机的机械能 （选填“变大”、“变小”或“不变”）。“无人机”在参与某次火情的勘测时，它以2m/s的速度从地面匀速竖直上升至50米高处，然后悬停。“无人机”上升过程中 （选填“是”或“不是”）平衡力，受到的空气阻力为 。
（4）在“自启系统”中，为了使控制电路在红外线强度较弱时，就能启动摄像机进入工作状态 。（任一措施合理即可）
24．（7分）公共汽车作为人们出行的主要交通工具，物理知识在汽车的构造和使用中应用非常广泛，小倩学习物理知识后，请你根据她的思路完成下列内容。
（1）汽车发动机一般是柴油机或汽油机，它把燃料燃烧后产生的 能转化为机械能，匀速行驶在水平公路上的汽车机械能 （选填“变大”、“不变”或“变小”），司机在汽车爬坡前往往加大速度目的是为了增大动能，从而转化为 能。
（2）汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的 的特点。
（3）小倩同学阅读了某牌号汽车发动机的说明书后，将内燃机的能量流向制成如图（甲）所示的图表，计算该内燃机的效率为 ；如果汽车行驶时发动机产生的牵引力是F，燃烧汽油的质量为m，那么能使汽车前进的距离表达式s＝ 。
（4）在公交车后门的两侧扶手上，各装有一个按钮（相当于开关），想要下车的乘客只要按下两个按钮中的其中一个按钮，提醒司机有乘客需要下车。请在图（乙）中设计一个符合要求的电路图。（已画出指示灯和电源）
25．（7分）2022年4月16日9时56分，神舟十三号载人飞船返回舱在东风着陆场成功着陆。神舟十三号载人飞行任务取得圆满成功，中国航天又站在了一个新的起点上。
（1）2021年10月16日0时23分，搭载神舟十三号的运载火箭顺利发射升空。火箭所用燃料为液态的氢，之所以使用液态氢是由于液态氢的 大的缘故。火箭发射前，发射台下的水池内需注入大量的水。点火升空时，发射台周围出现大量的“白雾”（如图甲） （填物态变化名称）的结果；火箭加速升空的过程中，飞船的机械能 。6时56分，飞船与天和核心舱完成交会对接，对接后，飞船是 的；
（2）2022年3月23日，“天宫课堂”再度开课。如图乙所示，两块透明板上的水球接触后合成一个，中间形成一个长约10cm的液桥，这一实验说明分子间存在 力。如图丙所示，太空抛物实验中，奥运顶流“冰墩墩”被王亚平抛出后，将 ；
（3）飞船返回舱返回地球时，进入大气层后，与大气剧烈摩擦，这是通过的 方式改变了返回舱的内能。舱体外壁涂的防热材料在高温下熔化、汽化， 热量，加之隔热层的保护，从而使舱内温度可保持在30℃左右。
2024-2025学年广东省中山市三鑫双语学校九年级（上）月考物理试卷（二）
参考答案与试题解析
一．选择题（共7小题，满分21分，每小题3分）
1．（3分）下列现象中能说明分子在不停地做无规则运动的是（ ）
A．花香满园B．尘土飞扬C．雪花飘飘D．落叶纷纷
【答案】A
【解答】解：A、花香满园，故A正确；
B、粉尘飞舞是机械运动，故B错误；
C、雪花飘飘是机械运动，故C错误；
D、落叶纷纷是机械运动，故D错误。
故选：A。
2．（3分）关于温度、热量和内能，下列说法正确的是（ ）
A．高温物体一定比低温物体内能大
B．物体吸收热量，温度一定升高
C．温度相同的物体之间一定不会发生热传递
D．物体内能增大，一定吸收了热量
【答案】C
【解答】解：A、内能的大小与物体的质量和温度有关，故A错误；
B、物体吸收了热量，也可能不变，温度不变；
C、两个温度相同的物体，故C正确；
D、物体内能增大，也可能是外界对它做了功。
故选：C。
3．（3分）用两个相同的电加热器给质量和初温相同的甲、乙两种物质加热，它们的温度随时间的变化关系如图所示，下列说法正确的是（ ）
①乙物质的吸热能力小于甲物质的吸热能力
②0～10min甲、乙两种物质吸收的热量之比为2：1
③甲、乙两种物质的比热容之比为1：2
④当甲、乙两物质都升高至60℃，甲、乙两种物质吸收的热量之比为1：2
A．只有①②正确B．只有③正确
C．只有②④正确D．只有③④正确
【答案】D
【解答】解：由题意可知，甲、乙两种液体质量相等，用两个相同的电加热器加热；
则0～10min甲、乙两种物质吸收的热量之比为1：3，当甲，甲需要加热10min，乙的加热时间更长，则乙物质的吸热能力大于甲物质的吸热能力
根据Q吸＝cmΔt可知甲、乙两种物质的比热容之比也为3：2，①②错误。故ABC错误。
故选：D。
4．（3分）汽车是现代生活中最常见的一种交通工具，如图甲、乙分别是某汽油机的某冲程及能量流向图。下列有关说法正确的是（ ）
A．甲图是压缩冲程，活塞对气缸内的气体做功，气体的温度升高
B．由乙图可知该汽油机的效率是30%
C．汽车尾气中的“汽油味”越浓，燃料燃烧得越不充分，这会降低燃料的热值
D．如图甲所示冲程没有依靠飞轮惯性
【答案】A
【解答】解：A．根据图甲可知、活塞上行，活塞对气缸内的气体做功，气体的温度升高；
B．由乙图可知该汽油机的效率是η＝1﹣6%﹣30%﹣36%＝28%；
C．汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，与燃料燃烧充分与否无关，故C错误；
D．如图甲所示的压缩冲程依靠飞轮惯性完成。
故选：A。
5．（3分）如图，使验电器A带上正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列对现象的描述或解释正确的是（ ）
A．A的金属箔完全闭合，B的金属箔张开
B．金属箔开合的瞬间，质子从A定向移动到B
C．金属箔开合的瞬间，自由电子从B定向移动到A
D．金属箔开合的瞬间，电流方向从B流向A
【答案】C
【解答】解：A带正电（缺少电子），B不带电，自由电子由B转移到A，则A所带正电荷减少，B的金属箔张开，故C正确；
故选：C。
6．（3分）如图所示，电动独轮车是新一代代步工具，它体形小巧、携带方便，低碳环保，越来越受到年轻人的喜爱。某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：
由题意可知，指示灯和电动机并联1控制干路，开关S2控制电动机；
A、图中开关S5闭合后，会发生电源短路；
B、图中指示灯和电动机串联；
C、图中指示灯和电动机并联1控制干路，开关S2控制电动机，故C符合题意；
D、图中开关S4、S2分别控制两条支路，故D不符合题意。
故选：C。
7．（3分）如图甲所示的电路闭合开关后，两个电流表指针偏转均为图乙所示通过灯泡L1和L2的电流分别为（ ）
A．1.3A，0.26AB．
C．0.26A，1.04AD．0.23A，1.06A
【答案】C
【解答】解：由电路图可知，两灯泡并联，A1测L1支路的电流，
因并联电路干路电流大于各支路电流之和，且两指针的位置相同，
所以，A的量程为2～3A，干路电流I＝1.2A，
A1的量程为0～6.6A，分度值为0.02A6支路的电流I1＝0.26A，
则通过L2的电流：
I2＝I﹣I1＝4.3A﹣0.26A＝4.04A。
故选：C。
二．填空题（共7小题，满分21分，每小题3分）
8．（3分）“稻花香里说丰年”，“稻花香”是 扩散 现象。水稻育苗时，采用傍晚灌水、清晨放水的做法来防止幼苗冻伤，是利用了水 比热容较大 的特性。秧苗上的两滴水珠相遇时，能汇合成一滴较大的水珠是因为分子之间存在 引力 （选填“引力”或“斥力”）。
【答案】见试题解答内容
【解答】解：“稻花香”属于扩散现象，说明分子在不停地做无规则运动。
夜间空气的温度较低，向秧田中多灌些水，可以在夜间释放较多的热量，防止冻坏。
分子间存在相互的引力和斥力，秧苗上的两滴水珠相遇时。
故答案为：扩散；比热容较大。
9．（3分）如图小容将一只气球在自己头发上摩擦，使头发与气球里的 电子 （选填“电子”“质子”“中子”）发生转移，头发与气球带 异种 （选填“同种”“异种”）电荷。如果她将两只相同的气球分别在自己的头发上摩擦后，让两只气球相互靠近，两只气球会相互 排斥 （选填“吸引”“排斥”）
【答案】电子；异种；排斥。
【解答】解：将两只相同的气球在自己的头发上摩擦时，电子在头发和气球之间发生转移；
两只相同的气球在头发上摩擦后，带的是同种电荷，所以会发现两只气球会相互排斥。
故答案为：电子；异种。
10．（3分）小明沿着山体穿过凯旋大道，到达岩洞沟水库，已经快中午小明仍感到凉风习习 比热容 大，调节了水库周边的环境温度；小明跺跺脚 做功 方式改变身体内能；但他仍感觉有点冷，他拿起保温杯喝热水 热传递 方式改变身体内能。
【答案】见试题解答内容
【解答】解：（1）水的比热容较大，白天，水的温度升高的少，到中午小明仍感到凉风习习；
（2）小明跺跺脚，搓搓手是通过做功方式改变身体内能，他拿起保温杯喝热水。
故答案为：比热容；做功。
11．（3分）如甲图所示的实验装置，当塞子从试管口喷出时，水蒸气的内能转化为塞子的 机械能（或动能） 。这个能量转化过程与汽油机工作时图 乙 （选填“乙”或“丙”）的能量转化过程一样，若一台单缸四冲程汽油机飞轮的转速为2400r/min，则该汽油机1s内对外做功 20 次。
【答案】机械能（或动能）；乙；20。
【解答】解：当试管内水被酒精灯加热后，水蒸气的内能逐渐增大，水蒸气的内能转化为塞子的机械能，因此这一现象与做功冲程能量转化相同；
图乙中两气门关闭，活塞下行，若一台单缸四冲程汽油机飞轮的转速为2400r/min，汽油机1s内对外做功20次。
故答案为：机械能（或动能）；乙；20。
12．（3分）如图所示电路，要使灯泡L1、L2组成串联电路，应闭合开关 S2 ；要使L1、L2组成并联电路，应闭合开关 S1、S3 _；若开关都闭合会出现 短路 （填“通路”“短路”“断路”）。
【答案】见试题解答内容
【解答】解：（1）当闭合开关S2，断开开关S1、S2时，电流从电源正极出发后依次经过灯泡L2、L1、开关S7回负极，则灯泡L1、L2组成串联电路；
（2）当闭合开关S8、S3，断开开关S2时，两盏灯泡的两端分别连在一起，它们这种连接方式是并联；
（3）当开关都闭合时，电流不经用电器直接回负极。
故答案为：S8；S1、S3；短路。
13．（3分）如图所示是一个能吹出冷风和热风的电吹风简化电路图，图中A是吹风机，B是电热丝。闭合开关 S1、S2 电吹风吹出热风，闭合开关 S2 吹出冷风，在电路正常的情况下，此吹风机 不会 （填“会”或“不会”）出现电热丝发热而吹风机不送风的工作状态。
【答案】S1、S2；S2；不会。
【解答】解：开关S2在干路上，S1在B所在的支路，只闭合开关S8时，电热丝所在支路的开关是断开的，只有吹风机接入电路；
同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，吹出热风，
在电路正常的情况下，只闭合开关S7时，此时干路开关S2是断开的，电路没有接通，所以不会出现电热丝发热而吹风机不送风的工作状态。
故答案为：S1、S6；S2；不会。
14．（3分）如图所示的电路，闭合开关后，两灯之间的连接方式是 并联 （选填“串联”或“并联”），电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡L1的电流为 0.2 A，通过小灯泡L2的电流为 0.3 A。
【答案】并联；0.2；0.3
【解答】解：由电路图可看出，闭合开关后，因此两灯为并联；
电流表A1测干路电流，即I＝0.8A；A2测支路L2中的电流，即通过灯L7的电流I2＝0.6A；
由并联电路的电流规律得，通过支路L1的电流为：I1＝I﹣I6＝0.5A﹣7.3A＝0.8A。
故答案为：并联；0.2。
三．作图题（共3小题，满分9分）
15．（3分）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L2的电流，开关控制整个电路，导线不能交叉。
【答案】
【解答】解：由题知，两个灯泡并联；电流表测通过灯L2的电流，则电流表与L2串联在一条支路中，实物图如下所示：
16．（3分）单轮平衡车的电路部分安装电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。请根据上述要求将电路图连接完整。
【答案】见试题解答内容
【解答】解：
由题意可知，当手动闭合S1时，指示灯亮起2自动闭合，电动机才能正常启动、互不影响即为并联2或骑行者未站立于踏板上，电动机都无法启动1控制干路，开关S2控制电动机，如图所示：
。
17．（3分）在图中，根据实物图，画出相应的电路图。
【答案】
【解答】电路为并联电路，开关S1接在干路上，控制整个电路2接在L3所在的支路上，如图所示
四．实验探究题（共3小题，满分18分）
18．（6分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g
（1）实验时组装如图甲、乙、丙所示的装置时，正确的安装顺序是 自下而上 （选填“自上而下”或“自下而上”）；
（2）实验中，燃料完全燃烧放出的热量是通过液体吸热后温度的变化来反映的。本实验要比较不同燃料的热值，应选择 甲、乙 两图进行实验；用两个相同规格的烧杯装相等质量的水，取质量 相等 （选填“相等”或“不相等”）的酒精和碎纸片，分别放入两个燃烧皿中，分别给烧杯加热，最终来确定酒精和碎纸片热值的大小；
（3）比较不同物质吸热升温的特点：
①应选择 甲、丙 两图进行实验；
②在燃烧同种燃料时还需要控制火力相同，所以该实验主要用 加热时间 （选填“温度计示数”或“加热时间”）来表示两种液体吸热的多少；
③如果质量和初始温度均相同的a、b两种液体，吸热后它们的温度随时间变化的图象如图2所示，由图可看出b液体的温度升高得较慢 b （选填“a”或“b”）液体的比热容较大。
【答案】（1）自下而上；（2）甲、乙；相等；（3）甲、丙；加热时间；b。
【解答】解：（1）酒精灯需用外焰加热，所以要先放好酒精灯；而温度计的玻璃泡要全部浸没到液体中，所以放好烧杯后，即按照自下而上的顺序进行。
（2）为了比较不同燃料的热值，应选择燃料不同但液体相同的装置、乙两图进行实验，应用天平分别测出等质量的酒精和碎纸屑；别给烧杯加热，最终来确定酒精和碎纸片热值的大小。
（3）①为了比较不同物质吸热升温的特点，应选择相同燃料但液体不同的实验装置、丙两图进行实验。
②该实验主要用加热时间的长短来表示两种液体吸热的多少，这种方法是转换法。
③由图2可知，质量和初始温度均相同的a，温度升高慢的比热容大，b液体的比热容较大。
故答案为：（1）自下而上；（2）甲、乙；（3）甲、丙；b。
19．（6分）如图甲所示，小明用相同的酒精灯分别给质量和初温均相同的水和煤油加热，以探究水和煤油吸热能力的大小。
（1）在图甲中组装器材时，发现温度计的玻璃泡碰到了烧杯底，应适当将 A处向上 （填“A处向上”或“B处向下”）调整；
（2）要完成该实验，除了图甲、乙中所示的器材外，还需要的测量工具有秒表和 天平 ；
（3）实验过程中通过 加热时间长短 反映两种液体吸热的多少；
（4）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象如图丙，由图象可知煤油的比热容是 2.1×103 J/（kg•℃）；[c水＝4.2×103J/（kg•℃）]
（5）实验结束后，小明又找来了一些冰块，探究了冰熔化过程中温度变化规律 大于 （填“大于”“小于”或“等于”）B点处物质的内能；由图丁可以看出AB、CD段升高的温度相同，但CD段加热的时间更长 水的比热容大于冰的比热容 。
【答案】（1）A处向上；（2）天平；（3）加热时间长短；（4）2.1×103；（5）大于；水的比热容大于冰的比热容。
【解答】解：（1）实验中要用酒精灯的外焰加热，组装器材时，应适当将A处向上调整。
（2）根据比较吸热能力的方法，要控制不同物质的质量相同、乙中所示的器材外。
（3）根据转换法，实验过程中通过加热时间长短反映两种液体吸热的多少。
（4）根据图丙可知升高30℃，水和煤油的加热时间分别为20min和10min，水、煤油的吸热之比为2比1，在质量和升高的温度相同的情况下，则煤油的比热容为
（5）熔化是吸热过程，在BC阶段中C点处物质的内能大于B点处物质的内能。
冰熔化为水后，质量不变、CD段升高的温度相同，说明水吸收的热量较多吸＝cmΔt可知，这是因为水的比热容比冰的大。
故答案为：（1）A处向上；（2）天平；（4）2.2×103；（5）大于；水的比热容大于冰的比热容。
20．（6分）在探究“并联电路中干路电流与各支路电流的关系”的实验时，小龙设计了如图甲所示的电路图。
（1）小龙按照如图甲的电路连接的实物图如图乙所示，图中有一根导线连接错误，请在错误的导线上画“×”（导线之间不能交叉）。
（2）若闭合开关前电流表的指针出现了如图丙所示的情况，原因可能是： 电流表未调零 ；若闭合开关后电流表的指针出现了如图丙所示的情况，原因可能是： 电流表正负接线柱接反 。
（3）小龙正确连接电路后，在实验过程中，一盏灯突然熄灭2有示数，电流表A1无示数，若电路中只有一处故障，则可能是L1 断路 （选填“短路”或“断路”）。
（4）排除故障后，通过实验小龙测得的数据如表所示，由此得出初步结论（只写表达式）： I总＝I1+I2 。为了得出更普遍的规律，他接下来的操作是： 更换不同规格的小灯泡多次测量 。
【答案】（1）；（2）电流表未调零；电流表正负接线柱接反；（3）断路；（4）I总＝I1+I2；更换不同规格的小灯泡多次测量。
【解答】解：（1）根据甲图电流表A1测量L1的电流，电流表A7测量干路电流，改正后的图为：；
（2）分析丙图发现电流表的指针偏转到左侧没有刻度的地方，若是闭合开关前，若是闭合开关后；
（3）在实验过程中，一盏灯突然熄灭2有示数，电流表A1无示数，则可能是电流表短路5断路，但是电路中只有一处故障1断路；
（4）I1＝5.2A，I2＝3.3A，I总＝0.3A，由此得出初步结论：I总＝I1+I2；为了寻找普遍规律可以更换不同规格的小灯泡多次测量。
故答案为：（1）；（2）电流表未调零；电流表正负接线柱接反；（4）I总＝I4+I2；更换不同规格的小灯泡多次测量。
五．计算题（共2小题，满分12分）
21．（6分）小中对家里的太阳能热水器进行研究，测得上午某一时刻水箱中水的温度为25℃，经过一段时间的太阳照射后，已知该热水器水箱的容积为100L且装满水。求：
（1）该过程中水吸收的热量；
（2）若用燃气灶加热相同质量的水升高相同的温度，需消耗多少体积的燃气？（燃气灶的效率为80%，燃气的热值为4.2×107J/m3）
（3）若该地区太阳辐射到地面单位面积上的功率为P＝2×103W/m2，小中家的太阳能热水器的集热面积为S＝2m2，热转化效率η＝42%（即将太阳能的42%转化为水的内能）。求太阳光照射的时间t。
【答案】（1）该过程中水吸收的热量为8.4×106J；
（2）若用液化气灶加热使水吸收同样的热量，需要燃烧0.25kg液化气；
（3）太阳光照射的时间t为5000s。
【解答】解：（1）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.8×103J/（kg•℃）×100kg×（45℃﹣25℃）＝8.5×106J；
（2）由η＝可知放＝＝＝1.05×107J，
由Q放＝mq可知，需要完全燃烧液化气的质量：m液化气＝＝＝5.25kg；
（3）根据η＝可知＝＝4.0×107J，
由E＝PSt可知，太阳能照射的时间：t＝＝。
答：（1）该过程中水吸收的热量为5.4×106J；
（2）若用液化气灶加热使水吸收同样的热量，需要燃烧7.25kg液化气；
（3）太阳光照射的时间t为5000s。
22．（6分）如图电路中，开关S闭合后，通过三只灯泡L1、L2、L3的电流分别为0.4A、0.6A、0.5A，求：
（1）电流表A1示数；
（2）电流表A2示数。
【答案】（1）电流表A1示数为1.5A；
（2）电流表A2示数为1.1A。
【解答】解：（l）由图可知，L1、L2、L8是并联电路，A1测的是了L1、L7、L3电流之和，A3测的是L3电流。因此电流表A1的示数为A1＝5.4A+0.5A+0.5A＝5.5A
（2）A2测的是L6和L3电流之和，因此电流表A2示数I8＝0.6A+6.5A＝1.5A
答：（1）电流表A1示数为1.3A；
（2）电流表A2示数为1.8A。
六．综合能力题（共3小题，共19分）
23．（5分）阅读材料，回答问题：
“无人机”多功能飞行器
“无人机”多功能飞行器在拍摄调查、无人配送等方面具有广阔的前景。如图甲为某品牌“无人机”，质量（含摄像机）为1.5kg。“无人机”由锂电池供电，对下方空气施力的同时每个旋翼获得相同的升力。为了保证“无人机”正常工作，每个电动机连接一个电子调速器（简称电调），从而改变电动机的功率。“无人机”上升时受到的空气阻力与上升速度的平方成正比。该“无人机”能以最大6m/s的速度上升，此时受到的空气阻力为9N。“无人机”携带摄像机参与火情勘测时，然后悬停观测（整个过程四个电动机同时工作）。该“无人机”携带的微型摄像机有自动扩摄功能；若有火情，摄像机感知定强度的红外线而自动启动，该系统由“自启电路”、“控制电路”等组成，其电源电压恒为12V，RP是红外探测器（可视为可变电阻）它的阻值与红外线强度变化的关系如图表所示（E为红外线强度，cd表示其单位），通过电阻箱R的电流必须大于或等于0.5A时，控制电路能启动摄像机进入工作状态。（g＝10N/kg）
（1）“无人机”电动机与电调的连接方式是 串联 （选填“并联”或“串联”）。
（2）当“无人机”携带摄像机悬停在空中进行地面图像拍摄时，下列说法正确的是 C 。
A.“无人机”将机械能转化为电能
B.“无人机”每个旋翼获得的升力是15N
C.“无人机”增加悬停高度可以扩大视野
D.“无人机”悬停观测时不消耗能量
（3）当匀速水平飞行的无人机完成无人配送任务后，无人机的机械能 变小 （选填“变大”、“变小”或“不变”）。“无人机”在参与某次火情的勘测时，它以2m/s的速度从地面匀速竖直上升至50米高处，然后悬停。“无人机”上升过程中 是 （选填“是”或“不是”）平衡力，受到的空气阻力为 1N 。
（4）在“自启系统”中，为了使控制电路在红外线强度较弱时，就能启动摄像机进入工作状态 减小电阻箱R的电阻值（或调高电源的电压值） 。（任一措施合理即可）
【答案】（1）串联；（2）C；（3）变小；是；1N；（4）减小电阻箱R的电阻值（或调高电源的电压值）。
【解答】解：
（1）由题意知，每一个电动机连接一个电调，故电动机和电调的连接方式是串联；
（2）A、无人机的电动机工作时将电能转化成机械能；
B、悬停观测时，则获得的升力F＝G＝mg＝1.5kg×10N/kg＝15N2＝F＝，故B错误；
C、摄像机的镜头是凸透镜，在拍摄地面图像时增加悬停高度，可以扩大拍摄视野范围；
D、悬停观测时电动机是工作的，消耗电能；故D错误；
故选：C。
（3）当匀速水平飞行的无人机完成无人配送任务后，其速度不变，所以其动能变小，质量减小，机械能变小；
“无人机”上升过程中，处于匀速运动状态；
由表格数据可知，无人机的最大上升速度为6m/s，
由题意知，“无人机”上升时受到的空气阻力与上升速度的平方成正比8，
所以：＝，即：＝2＝1N。
（4）在红外线强度较弱时，红外探测器RP的阻值较大，总电阻将增大，则可采取的措施：减小电阻箱R的电阻值（或调高电源的电压值）。
故答案为：（1）串联；（2）C；是；3N。
24．（7分）公共汽车作为人们出行的主要交通工具，物理知识在汽车的构造和使用中应用非常广泛，小倩学习物理知识后，请你根据她的思路完成下列内容。
（1）汽车发动机一般是柴油机或汽油机，它把燃料燃烧后产生的 内 能转化为机械能，匀速行驶在水平公路上的汽车机械能 不变 （选填“变大”、“不变”或“变小”），司机在汽车爬坡前往往加大速度目的是为了增大动能，从而转化为 重力势 能。
（2）汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的 比热容较大 的特点。
（3）小倩同学阅读了某牌号汽车发动机的说明书后，将内燃机的能量流向制成如图（甲）所示的图表，计算该内燃机的效率为 30% ；如果汽车行驶时发动机产生的牵引力是F，燃烧汽油的质量为m，那么能使汽车前进的距离表达式s＝ 。
（4）在公交车后门的两侧扶手上，各装有一个按钮（相当于开关），想要下车的乘客只要按下两个按钮中的其中一个按钮，提醒司机有乘客需要下车。请在图（乙）中设计一个符合要求的电路图。（已画出指示灯和电源）
【答案】（1）内；不变；重力势；（2）比热容较大；（3）30%；；（4）如图所示。
【解答】解：（1）汽车发动机把燃料燃烧放出的内能转化为机械能；
匀速行驶在水平公路上的汽车，质量不变、高度不变、重力势能不变；
司机在汽车爬坡前往往加大速度，车的质量不变，则车的动能会增大；
（2）因为水的比热容大，相同质量的水和其它物质比较，水吸收的热量多；
（3）由图可知，有用功的能量：100%﹣33%﹣30%﹣7%＝30%，
因为η＝30%；
由题知：W＝Fs＝Q放×30%＝mq×30%，
所以s＝；
（4）只要按下任何一个按钮，指示灯都会发光，然后与电源，如下图所示：
。
故答案为：（1）内；不变；（2）比热容较大；；（4）如图所示。
25．（7分）2022年4月16日9时56分，神舟十三号载人飞船返回舱在东风着陆场成功着陆。神舟十三号载人飞行任务取得圆满成功，中国航天又站在了一个新的起点上。
（1）2021年10月16日0时23分，搭载神舟十三号的运载火箭顺利发射升空。火箭所用燃料为液态的氢，之所以使用液态氢是由于液态氢的 热值 大的缘故。火箭发射前，发射台下的水池内需注入大量的水。点火升空时，发射台周围出现大量的“白雾”（如图甲） 液化 （填物态变化名称）的结果；火箭加速升空的过程中，飞船的机械能 增大 。6时56分，飞船与天和核心舱完成交会对接，对接后，飞船是 静止 的；
（2）2022年3月23日，“天宫课堂”再度开课。如图乙所示，两块透明板上的水球接触后合成一个，中间形成一个长约10cm的液桥，这一实验说明分子间存在 引 力。如图丙所示，太空抛物实验中，奥运顶流“冰墩墩”被王亚平抛出后，将 做匀速直线运动 ；
（3）飞船返回舱返回地球时，进入大气层后，与大气剧烈摩擦，这是通过的 做功 方式改变了返回舱的内能。舱体外壁涂的防热材料在高温下熔化、汽化， 吸收 热量，加之隔热层的保护，从而使舱内温度可保持在30℃左右。
【答案】（1）热值；液化；增大；静止；（2）引；做匀速直线运动；（3）做功；吸收。
【解答】解：（1）发射火箭时常用液态氢作为燃料，是因为液态氢的热值大，氢放出的热量多；
点火升空时，发射台周围出现大量的“白雾”，属于液化现象；
火箭加速升空的过程中，质量不变，高度增加，机械能增大；
飞船与天和核心舱完成交会对接，对接后，飞船位置没有变化；
（2）两滴液体自动融合在一起说明分子间存在引力；
一切不受力的物体总将保持静止或匀速直线运动状态；“冰墩墩”被王亚平抛出后，物体将沿着原来的运动方向做匀速直线运动；
（3）返回舱返回过程中舱体与空气剧烈摩擦，通过做功的方式使返回舱的内能增大；
在遇到高温时会发生熔化、汽化现象，可以保证飞船的温度不至于太高。
故答案为：（1）热值；液化；静止；做匀速直线运动；吸收。通过L1的电流I1/A
通过L2的电流I2/A
电路的总电流I总/A
0.2
0.3
0.5
E/cd
1.0
2.0
30.
4.0
6.0
RP/Ω
18
9
6
4.5
3
通过L1的电流I1/A
通过L2的电流I2/A
电路的总电流I总/A
0.2
0.3
0.5
E/cd
1.0
2.0
30.
4.0
6.0
RP/Ω
18
9
6
4.5
3
