2023-2024学年山东省青岛市九年级（上）月考物理试卷

这是一份2023-2024学年山东省青岛市九年级（上）月考物理试卷，共19页。试卷主要包含了单项选择题，多项选择题，实验探究题，问答题，作图题，计算题等内容，欢迎下载使用。

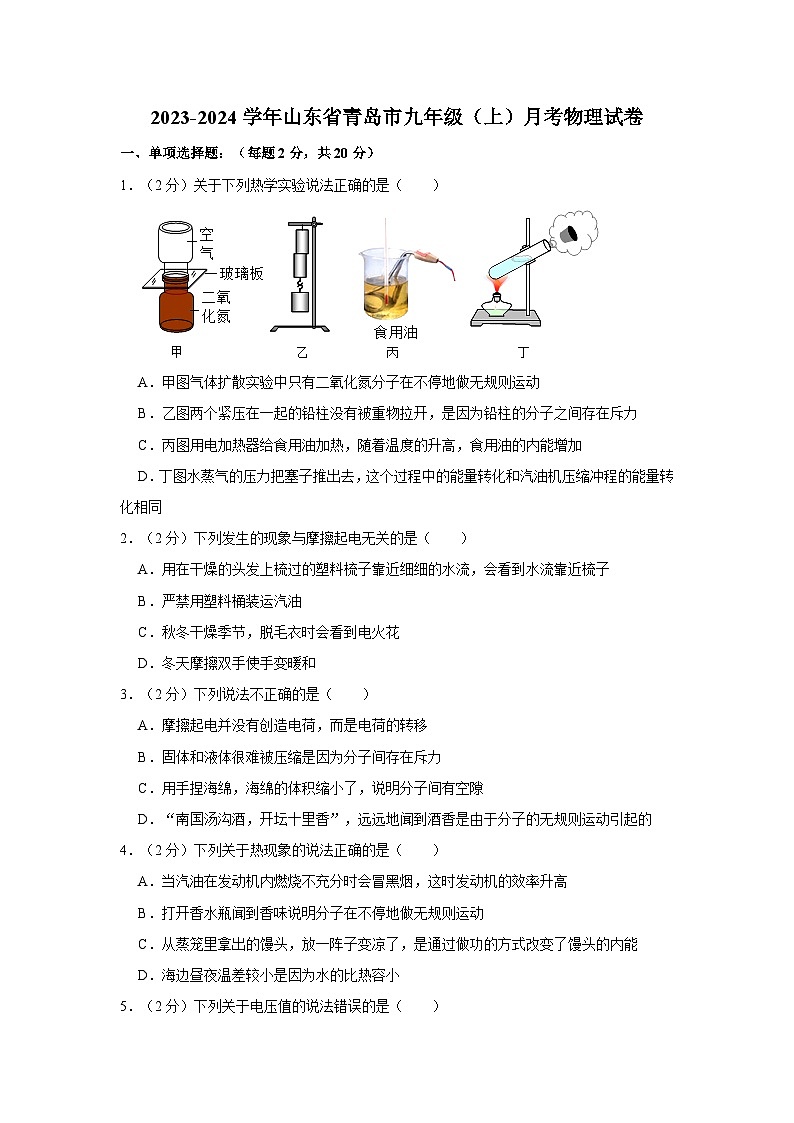

1．（2分）关于下列热学实验说法正确的是（ ）
A．甲图气体扩散实验中只有二氧化氮分子在不停地做无规则运动
B．乙图两个紧压在一起的铅柱没有被重物拉开，是因为铅柱的分子之间存在斥力
C．丙图用电加热器给食用油加热，随着温度的升高，食用油的内能增加
D．丁图水蒸气的压力把塞子推出去，这个过程中的能量转化和汽油机压缩冲程的能量转化相同
2．（2分）下列发生的现象与摩擦起电无关的是（ ）
A．用在干燥的头发上梳过的塑料梳子靠近细细的水流，会看到水流靠近梳子
B．严禁用塑料桶装运汽油
C．秋冬干燥季节，脱毛衣时会看到电火花
D．冬天摩擦双手使手变暖和
3．（2分）下列说法不正确的是（ ）
A．摩擦起电并没有创造电荷，而是电荷的转移
B．固体和液体很难被压缩是因为分子间存在斥力
C．用手捏海绵，海绵的体积缩小了，说明分子间有空隙
D．“南国汤沟酒，开坛十里香”，远远地闻到酒香是由于分子的无规则运动引起的
4．（2分）下列关于热现象的说法正确的是（ ）
A．当汽油在发动机内燃烧不充分时会冒黑烟，这时发动机的效率升高
B．打开香水瓶闻到香味说明分子在不停地做无规则运动
C．从蒸笼里拿出的馒头，放一阵子变凉了，是通过做功的方式改变了馒头的内能
D．海边昼夜温差较小是因为水的比热容小

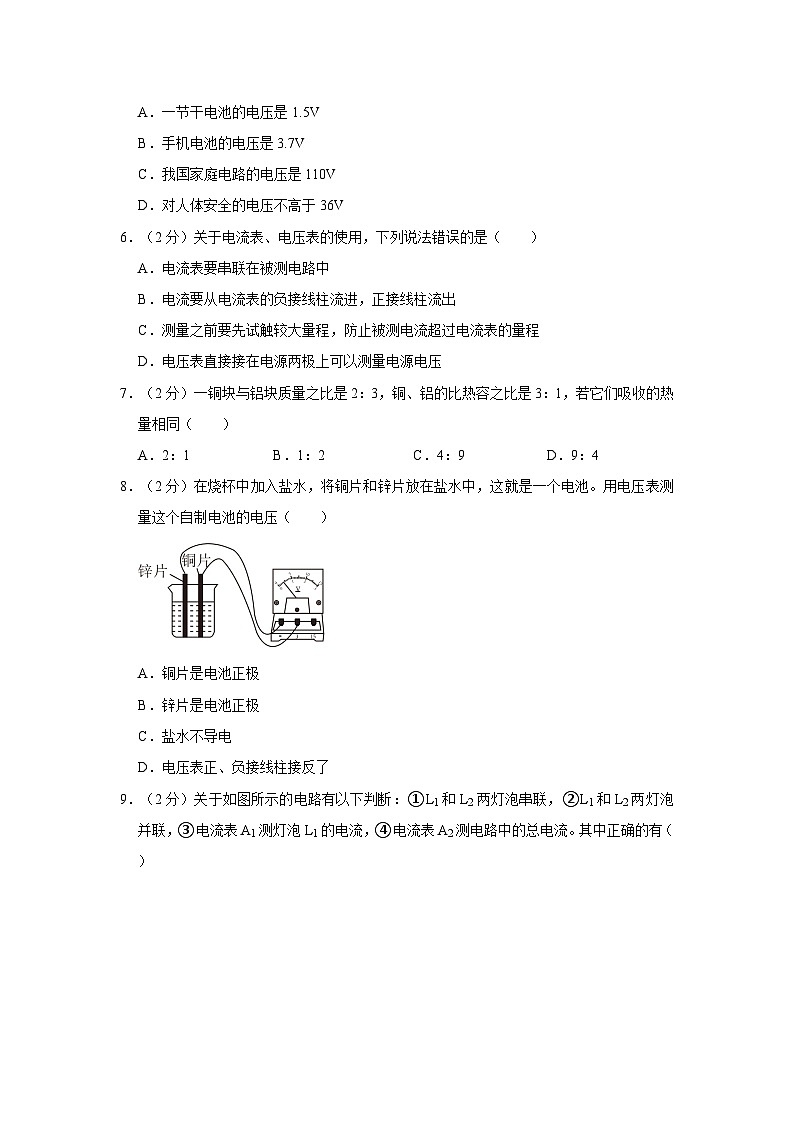

5．（2分）下列关于电压值的说法错误的是（ ）
A．一节干电池的电压是1.5V
B．手机电池的电压是3.7V
C．我国家庭电路的电压是110V
D．对人体安全的电压不高于36V
6．（2分）关于电流表、电压表的使用，下列说法错误的是（ ）
A．电流表要串联在被测电路中
B．电流要从电流表的负接线柱流进，正接线柱流出
C．测量之前要先试触较大量程，防止被测电流超过电流表的量程
D．电压表直接接在电源两极上可以测量电源电压
7．（2分）一铜块与铝块质量之比是2：3，铜、铝的比热容之比是3：1，若它们吸收的热量相同（ ）
A．2：1B．1：2C．4：9D．9：4
8．（2分）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压（ ）
A．铜片是电池正极
B．锌片是电池正极
C．盐水不导电
D．电压表正、负接线柱接反了

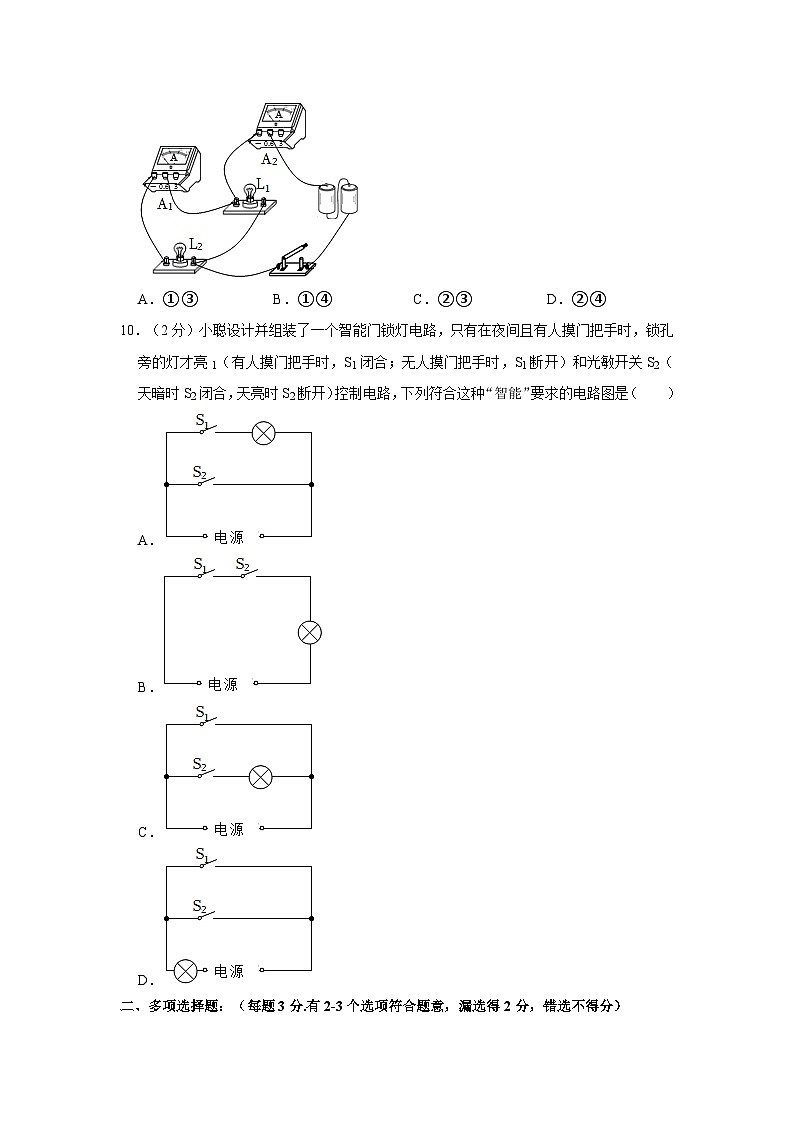

9．（2分）关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A．①③B．①④C．②③D．②④
10．（2分）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）和光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，下列符合这种“智能”要求的电路图是（ ）
A．
B．
C．
D．
二、多项选择题：（每题3分.有2-3个选项符合题意，漏选得2分，错选不得分）
（多选）11．（3分）下列相关物理概念的说法不正确的是（ ）
A．燃料的热值越大，燃烧时放出的热量越多
B．正电荷移动的方向为电流的方向
C．一定质量的某种物质温度升高时吸收的热量与质量的比值叫做比热容
D．钻木取火说明做功可以改变物体的内能
（多选）12．（3分）如图所示，灯泡L1和L2并联的电路是（ ）
A．
B．
C．
D．
（多选）13．（3分）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流
B．电流表A2的示数比A1的小
C．灯L1被短路时，L2正常发光
D．仅断开S1只有一个表有示数
（多选）14．（3分）下列装置属于电源的是（ ）
A．太阳能电池板B．电动机
C．发电机D．蓄电池
（多选）15．（3分）在如图所示的电路中，以下说法正确的是（ ）
A．只闭合开关S1，灯L2发光
B．只闭合开关S2，灯L1、L2发光
C．只闭合开关S3，灯L1发光
D．开关S1、S2、S3都闭合，灯L2发光
三、实验探究题：
16．（8分）在比较不同物质吸热能力的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热，并绘制了甲、乙的温度﹣时间图象，如图所示。
（1）实验时，选用初温和 均相等的甲、乙两种液体。
（2）加热10分钟，甲液体吸收的热量 （选填“大于”、“小于”或“等于”）乙液体吸收的热量，液体吸收热量的多少是通过 来显示的，这种物理研究方法是转换法。
（3）乙液体的比热容是甲液体比热容的 倍。
17．（4分）探究串联电路的结构和特点。
如图所示，闭合开关，两灯都发光，两灯都不发光。把开关改接到B、C处，重复实验，开关可以控制 ，开关位置改变，其控制作用 。
18．（10分）在“探究并联电路中的电流关系”实验中：
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为0.46A
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在表中。
分析数据得出结论：在并联电路中， 。
19．（10分）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：
（1）连接电路时开关应处于 状态。
（2）要用电压表测量小灯泡L1两端的电压，请用笔画线代替导线在答题卡上将实物电路连接完整。
（3）闭合开关，观察到小灯泡L1发光、L2不发光，故障可能是 。
（4）排除故障后，用电压表分别测量小灯泡L1、L2及电源两端的电压，电压表示数均如图乙所示，为 V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论并联电路中各支路用电器两端的电压与电源两端的电压 。
四、问答题：（1×11）
20．（4分）在2021年秋季的“开学第一课”上，航天员刘伯明在天和核心舱内用毛笔在纸上写下了“理想”二字，墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有 ，在太空舱内若用普通铅笔书写会产生石墨碎屑，因为石墨是 ，可能会造成用电设备短路。
21．（4分）试卷在印刷厂“诞生”时，由于 现象会使印刷机积累大量电荷，为避免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时 （选填“从机器到大地”或“从大地到机器”）。
22．（4分）如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是 A，L2中的电流是 A。
23．（6分）为什么沿海地区夏季比内陆地区凉爽？
答：因为水的比热容比较 ，水和干泥土相比，在同样受热和冷却的情况下，吸收或放出的热量 ，但水的温度变化比干泥土 。因此沿海地区的夏季比内陆地区凉爽。
24．（6分）经科学研究发现，两个带电小球所带电荷量分别为q1．q2，当它们之间的距离为r（远大于小球的直径）时，它们之间的作用力F＝k，其中常量k＝9×109N•m2/C2。
（1）如图1，将甲、乙两个带电小球放在光滑的绝缘水平面上，若甲球带正电荷、乙球带负电荷 力（“引”或“斥），此时两球将相互 （“靠近”或“远离”）。
（2）如图2，为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向3的小球丙，此时恰好使得三球均保持静止。则丙球应该带 电荷（“正”或“负”）。请你证明，此时有关系
五、作图题
25．（2分）如图所示，根据图甲中的电路图，将图乙中的电路元件连接成实物电路。（要求导线不能交叉）
26．（2分）请根据如图所示的实物图在右边的方框中画出电路图。
六、计算题：
27．（5分）学习了热学知识后，小华尝试估测家里天然气热水器的热效率。他把家里自动洗衣机的“水量”设置为40L，用热水器输出的热水注入洗衣机，洗衣机自动停止注水。已知当时自来水的温度为15℃，热水器输出热水的温度为40℃3，注水后变为2366.05m3，天然气的热值为q＝3.5×107J/m3。
求：（1）水吸收的热量是多少？
（2）消耗的天然气完全燃烧放出多少热量？
（3）天然气热水器的热效率大约是多少？
参考答案与试题解析
一、单项选择题：（每题2分，共20分）
1．【分析】（1）分子是在永不停息地做无规则运动；
（2）分子间存在相互作用的引力和斥力；
（3）物体吸收热量，内能增加；
（4）改变物体内能的方式有做功和热传递；在汽油机的四冲程中，其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能。
【解答】解：A、甲图气体扩散实验中除了二氧化氮分子在不停地做无规则运动，故A错误；
B、乙图两个紧压在一起的铅柱没有被重物拉开，故B错误；
C、丙图用电加热器给食用油加热，温度升高，故C正确；
D、在塞子被冲出试管口的过程中，与内燃机的做功冲程能量转化相同。
故选：C。
【点评】本题考查分子动理论、内能的改变和热机的冲程，属于综合题。
2．【分析】（1）带电体能够吸引轻小的物体；
（2）摩擦起电是电子由一个物体转移到另一个物体的结果；
（3）做功与热传递是改变物体内能的两种方式。
【解答】解：A、用在干燥的头发上梳过的塑料梳子靠近水流，是因为带电体能吸引轻小物体；
B、用塑料桶装运汽油，容易发生危险，故B与摩擦起电有关；
C、秋冬干燥季节，故C与摩擦起电有关；
D、冬天摩擦双手使手变暖和，故D与摩擦起电无关。
故选：D。
【点评】摩擦起电的实质是得失电子，只要是两种对电荷的束缚能力不同的物体在相互摩擦时带异种电荷。
3．【分析】（1）摩擦起电的实质并不是创造了电荷，而是电荷发生了转移；
（2）固体和液体分子之间的作用力较大，所以固体和液体有一定的体积，很难被压缩；
（3）用手捏海绵，海绵的体积缩小了，说明海绵中间有空隙；
（4）扩散现象说明分子在不停地做无规则运动。
【解答】解：A、摩擦起电并没有创造电荷，正确；
B、固体和液体很难被压缩是因为分子间存在斥力；
C、用手捏海绵，说明海绵中间有空隙，故C错误；
D、“南国汤沟酒，远远地闻到酒香是因为酒精分子在空气中发声扩散现象，故D正确。
故选：C。
【点评】此题考查的知识点较多，有摩擦起点的实质、分子间的作用力、扩散现象等，基础性题目，中考常见题型。
4．【分析】（1）热机的效率是指用来做有用功的能量占燃料完全燃料放出的总能量的百分比，据此结合现象可分析对效率的影响。
（2）一切分子都是在无规则运动的；
（3）改变物体内能的方式有两种：做功与热传递，热传递是能量的转移过程，做功的实质是能量的转化过程；
（4）水的比热容比较大，质量相同、吸收相同的热量时，温度变化比较小。
【解答】解：A、冒“黑烟”说明燃烧不充分，所以效率降低；
B、打开香水瓶闻到香味说明分子在不停地做无规则运动；
C、从蒸笼里拿出的馒头，是通过热传递的方式改变了馒头的内能；
D、海边昼夜温差较小，一定质量的海水吸收（或放出）较多的热量而自身的温度却改变不多，阳光照在海面上，使海边附近的温度不致升得太高，气温降低，使海边附近的温度不致降得太低，故D错误；
故选：B。
【点评】本题主要考查学生对：扩散现象、汽油机的燃料燃烧、内能、水比热容大的特点在生活中的应用的掌握情况，综合性较强，需要学生多方联系、认真思考解答。
5．【分析】每一节新干电池电压是1.5V，手机电池的电压是3.7V，家庭电路的电压是220V，对人体安全的电压是不超过36V，逐一对照判断即可。
【解答】解：A、一节新的干电池的电压是1.5V；
B、手机电池电压约为2.7V；
C、我国家庭电路的电压是220V；
D、对人体安全的电压是不高于36V；
故选：C。
【点评】此题考查对生活中常见电压值的认识，结合对生活的了解和对物理单位的认识，难度较低。
6．【分析】（1）电流表要串联在电路中；被测电流不要超过电流表的量程；电流要从“+“接线柱流入，从“﹣“接线柱流出；绝对不允许不经过用电器而把电流表连到电源的两极上。
（2）电压表的使用规则有：测量前检验指针是否指在零刻线处；将电压表与待测用电器并联；被测电压不能超过电压表的最大量程，在不能确定电路电压大小时，应选择最大量程并试触。
【解答】解：A、电流表相当于导线，故A正确；
B、电流表连接时，“﹣”接线柱流出；
C、测量之前要先试触较大量程，故C正确；
D、电压表电阻很大，故D正确。
故选：B。
【点评】知道电流表和电压表的正确使用是解决该题的关键。
7．【分析】已知铜块与铝块的比热容之比以及质量之比，根据Q吸＝cmΔt求出它们吸收相同的热量时升高的温度之比。
【解答】解：由题意可知，m铜：m铝＝2：3，c铜：c铝＝6：1，Q铜：Q铝＝1：4，
由Q吸＝cmΔt可得，铜块与铝块升高的温度之比：＝＝××＝××＝。
故选：B。
【点评】本题考查了学生对热量公式的掌握和运用，代入比值时要细心，防止因颠倒出错。
8．【分析】（1）图中铜片与电压表的正接线柱连接，指针正向偏转，根据电压表的正确使用方法，判断电源的正负极；
（2）容易导电的物体叫导体，不容易导电的物体叫绝缘体；
（3）根据电压表的指针偏转情况确定电压表连接是否正确。
【解答】解：AB、图中铜片与电压表的正接线柱连接，说明铜片是该盐水电池的正极，故A正确；
C、盐水是盐的水溶液，属于导体；
D、图中指针正向偏转，故D错误；
故选：A。
【点评】本题考查了电压表的使用、导体的导电性，属于基础题目。
9．【分析】串联电流中电流只有一条路径，并联电路中电流有两条或多条路径，根据电流路径以及电表的连接情况确定电路的连接方式和电表测量对象。
【解答】解：①开关闭合后，电流有两条路径；②电流表A2串联在干路中，测电路中的总电流1与灯泡L5串联，测灯泡L2的电流；所以①③错误。
故选：D。
【点评】解决此题的关键是认真的分析电路图，观察出两个灯泡是串联还并联，再观察电流表测量的是谁的电流，根据电流表与被测用电器串联确定电流表测量的用电器。
10．【分析】根据题意分析两个开关的连接方式、电路的连接方式。
【解答】解：只有夜间且有人摸门把手时，锁孔旁的灯才亮，说明感应开关S1、光敏开关S2不能独立工作、即为串联，故B正确。
故选：B。
【点评】本题考查了串并联电路的设计，根据题意得出两开关的连接方式是关键。
二、多项选择题：（每题3分.有2-3个选项符合题意，漏选得2分，错选不得分）
11．【分析】（1）1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值，燃料完全燃烧放出的热量：Q＝mq；
（2）物理学上把正电荷的定向移动方向规定为电流方向；
（3）一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高的温度温度乘积之比，叫做这种物质的比热容；
（4）改变物体内能的方式有做功和热传递。
【解答】解：A、燃料燃烧放出的热量与是否完全燃烧，因此热值大的燃料燃烧时放出的热量不一定多；
B、物理学上把正电荷的定向移动方向规定为电流方向，故B错误；
C、一定质量的某种物质，叫做这种物质的比热容；
D、钻木取火，机械能转化为内能，故D正确。
故选：ABC。
【点评】本题考查热值、比热容、电流的形成以及改变内能的方式，是一道综合题。
12．【分析】基本的电路分串联电路和并联电路两种，串联电路中电流只有一条流通路径，并联电路中电流有多条流通路径。
【解答】解：A、开关S闭合后，小灯泡L1、L2并联，故A正确；
B、开关S闭合后，小灯泡L2、L2串联，故B错误；
C、开关S闭合后，小灯泡L1、L6并联，故C正确；
D、开关S闭合后，小灯泡L1、L2并联，故D正确。
故选：ACD。
【点评】知道串联电路和并联电路的基本连接特点是本题的解题关键所在。
13．【分析】分析电路图，先确定两灯的连接方式、两电流表和两开关的位置，再根据串联或并联电路的特点分析判断。
【解答】解：由图可知，L1、L2并列连接，为并联5在干路上，控制整个电路1与L1在一条支路，控制L4；电流表A1在干路上，测量干路中的电流2与L3在一条支路，测量通过L1的电流。
A、电流表A1在干路上，测量干路中的电流；
B、电流表A4测量通过L1的电流，电流表A1测量干路中的电流，A3的示数大于A2的示数，故B正确；
C、灯L1被短路时，L7也短路，不能正常工作。
D、仅断开S1，灯L1被断路，电流表A8测量通过L1的电流，此时没有示数1测量干路中的电流，有示数。
故选：BD。
【点评】本题考查了并联电路的电流和电压特点，分析电路图、确定电路的连接方式和电流表的位置是关键。
14．【分析】根据用电器和电源的作用分析解得即可。
【解答】解：
ACD、太阳能电池板、蓄电池都是提供电能的装置，故ACD正确；
B、电动机是消耗电能的装置，故B错误。
故选：ACD。
【点评】本题考查了用电器和电源的识别，属于基础题。
15．【分析】根据题意中的开关组合，利用电流流向法分析电路的状态。
【解答】解：A、只闭合开关S1，电路为L2的基本电路，因此只有L6不亮、L2亮；故A正确；
B、只闭合开关S2，电流依次经过两个灯泡，因此两灯泡串联连接5 L2发光；故B正确；
C、只闭合开关S3，电路为L3的基本电路，因此只有L1亮、L2不亮；故C正确
D、开关S5、S2、S3都闭合，电流没有经过用电器而是直接回到电源的负极，灯L4 L2不发光；故D错误。
故选：ABC。
【点评】解决此类问题的关键是根据电路的连接情况，分析电路的状态，如果是短路或断路则灯泡不发光。
三、实验探究题：
16．【分析】（1）根据控制变量法，比较不同物质的吸热能力可使相同质量的不同物质升高相同的温度，比较吸收的热量，吸收热量多的吸热能力强，或使相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化小的吸热能力强；
（2）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法。
（3）由图可知升高60℃时，甲乙加热的时间关系，从而可知吸收热量的关系，根据c＝，在质量和升高的温度相同时，比热容c与Q成正比分析。
【解答】解：（1）实验时，选用初温和质量均相等的甲。
（2）加热10分钟，甲液体吸收的热量等于乙液体吸收的热量，这种物理研究方法是转换法。
（3）由图知，升高60℃时＝2倍，
根据c＝，在质量和升高的温度相同时，故乙液体的比热容是甲液体比热容的2倍。
故答案为：（1）质量；（2）等于；（3）6。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法和比较吸热能力的方法及c＝的运用，为热学中的重要实验。
17．【分析】在串联电路中，开关可以控制所有用电器；开关位置的改变，不改变它对所有用电器的控制作用。
【解答】解：根据电路图可知，闭合开关，两灯都发光，电路为断路，可以得出：在串联电路中。
把开关改接到B、C处，现象相同，其控制作用不变；
故上述现象可得出的结论：在串联电路中，开关可以控制所有用电器，其控制作用不变。
故答案为：所有用电器；不变。
【点评】本题探究串电路开关的作用，并联电路电流的规律，考查并联电路的特点，并联电路的连接，电流表的读数、常见的问题的分析及实验结论，属于基本题。
18．【分析】（1）原电路中，两灯短路了，据此改正；
（2）电流表分度值为0.02A，画出示数为0.46A指针的位置；
（3）分析测量数据得出结论。
【解答】解：（1）原电路中，两灯短路了
（2）电流表分度值为0.02A，连接正确的电路后，电流表的示数为0.46A
（3）分析数据得出结论：在并联电路中，干路电流等于各支路电流之和。
故答案为：（1）如图所示；（2）如图所示。
【点评】本题探究并联电路中的电流关系，考查电路连接、电流表读数、数据分析等知识点。
19．【分析】（1）连接电路时开关应处于断开状态。
（2）电压表并联在被测电路的两端，据此连接实物图。
（3）并联电路的各个支路互不影响。
（4）并联电路中，各个支路两端的电压相等。
【解答】解：（1）连接电路时开关应处于断开状态。
（2）要用电压表测量小灯泡L1两端的电压，将电压表并联在该灯泡的两端，如图所示：
。
（3）闭合开关，观察到小灯泡L1发光、L2不发光，故障可能是L2断路。
（4）电压表示数均如图乙所示，为3V，发现电压表示数均如图乙所示。
故答案为：（1）断开；（2）L5断路；（3）；（4）3；相等。
【点评】本题考查的是探究并联电路的电压规律；知道简单电路故障的判断；会连接实物图；知道电压表的使用规则。
四、问答题：（1×11）
20．【分析】（1）分子间存在着相互作用的引力和斥力，当分子间距离稍大时，分子间作用力表现为引力。
（2）容易导电的物体叫做导体。
【解答】解：（1）写字时，墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有引力。
（2）石墨容易导电，是导体。
故答案为：（1）引力；（2）导体。
【点评】本题考考查了分子间的引力和导体的特点，属于基础题。
21．【分析】摩擦起电的实质是电荷的转移；正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反。
【解答】解：试卷在印刷厂“诞生”时，由于摩擦起电现象会使印刷机积累大量电荷，工人会将机器接地，由于电子带负电荷，电流方向是从大地到机器。
故答案为：摩擦起电（静电）；从大地到机器。
【点评】本题考查摩擦起电、电流的方向，属于基础题，难度较小。
22．【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，根据并联电路的电流特点求出通过L1的电流。
【解答】解：由电路图可知，两灯泡并联1测干路电流，电流表A2测L5支路的电流，
则干路电流I＝1.6A，通过L4的电流I2＝0.8A，
因为并联电路中干路电流等于各支路电路之和，
所以通过灯L1的电流：I1＝I﹣I2＝1.6A﹣4.9A＝0.6A；
故答案为：0.7；2.9。
【点评】本题考查了并联电路的电流特点，关键是电路连接方式的辨别和电流表所测电路元件的判断。
23．【分析】水的比热容大，在同样吸放热条件下，水的温度变化小。
【解答】解：因为水的比热容比较大，水和泥土相比，吸收和放出的热量相同。因此沿海地区的夏季比内陆地区凉爽。
故答案为：大；相同；小。
【点评】本题考查了利用水的比热容特点来解释自然现象，是基础题。
24．【分析】（1）掌握电荷间的相互作用规律：同种电荷相互排斥、异种电荷相互吸引，根据相互作用判断小球的运动情况；
（2）可以对其中甲乙小球进行受力分析，例如乙，受到甲的作用力和丙的作用力，这两个力的大小应该相等，而方向相反。根据题目中给出作用力的公式列出关系式便可求出。
【解答】解：
（1）甲球带正电荷、乙球带负电荷，所以它们相互吸引而相互靠近；
（2）由题意和图2可知，甲受到乙的引力向右，应受到丙向左的排斥力，所以丙也应带正电荷；
对乙球进行分析，因平面光滑不受摩擦力甲对乙＝F丙对乙，
所以根据题意可得：k ＝k ，
化简得：＝，
所以＝。
故答案为：（1）引；靠近；证明过程如上。
【点评】此题通过告诉学生电荷间的作用公式，考查了学生对问题的分析及新知识的应用，同时考查了基础的电荷间的相互作用。
五、作图题
25．【分析】分析电路的连接及开关的作用，根据电路图连接实物图，各元件顺序与电路图一一对应。
【解答】解：两灯串联，开关接在两灯之间，如下所示：
【点评】本题考查根据电路图连接实物图，关键是分清电路连接关系，注意各元件顺序与电路图一一对应。
26．【分析】分析电路结构，明确电路元件的连接方式，然后根据实物电路图作出电路图。
【解答】解：由实物电路图可知，灯L1与L2并联，
其中一个开关S6控制灯泡L1，开关S2控制灯泡L7，电路图如下图所示。
【点评】本题考查了根据实物电路图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提与关键。
六、计算题：
27．【分析】（1）知道水的体积，利用ρ＝求水的质量，再利用Q吸＝cm（t﹣t0）求水吸收的热量；
（2）求出使用天然气的体积，利用Q放＝qV求天然气完全燃烧放出的热量；
（3）该热水器的热效率等于水吸收的热量跟天然气完全燃烧放出的热量之比。
【解答】解：（1）水的体积V水＝40L＝40dm3＝0.04m7，
由ρ＝得水的质量：m水＝ρ水V水＝1.0×104×kg/m3×0.04m8＝40kg，
水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.5×103J/（kg•℃）×40kg×（40℃﹣15℃）＝4.8×106J；
（2）使用天然气的体积：V气＝2366.05m3﹣2365.89m8＝0.16m3，
天然气完全燃烧放出的热量：Q放＝V气q＝7.16m3×3.3×107J/m3＝3.6×106J；
（3）该热水器的热效率：
η＝×100%＝。
答：（1）水吸收的热量为4.2×104J；
（2）天然气完全燃烧所放出的热量为4.8×105J；
（3）该热水器的热效率为75%。
【点评】本题考查了吸热公式、燃料完全燃烧放热公式和效率公式的应用，计算时注意单位统一！实验次数
支路电流I1/A
支路电流I2/A
干路电流I总/A
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
