[物理][一模]四川省泸州市龙马潭区2024年中考试题(解析版)

这是一份[物理][一模]四川省泸州市龙马潭区2024年中考试题(解析版)，共23页。试卷主要包含了选择题，填空题，作图与实验探究题等内容，欢迎下载使用。

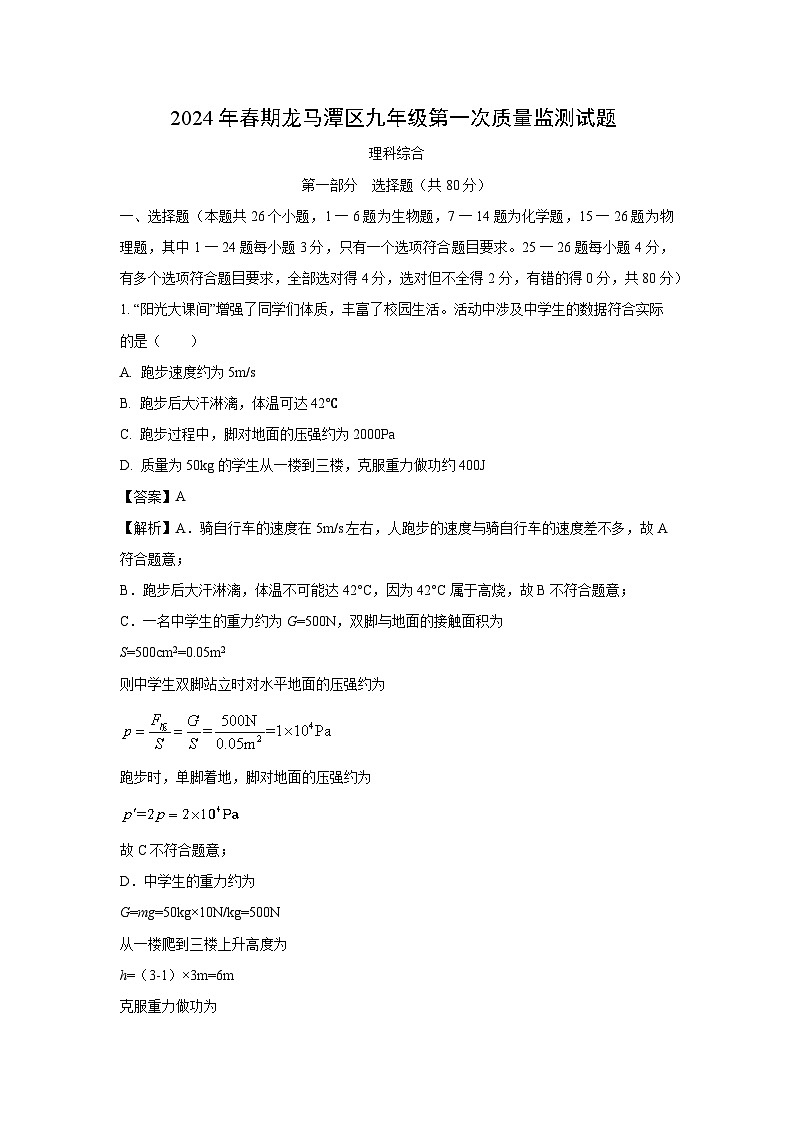

第一部分 选择题（共80分）
一、选择题（本题共26个小题，1一6题为生物题，7一14题为化学题，15一26题为物理题，其中1一24题每小题3分，只有一个选项符合题目要求。25一26题每小题4分，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有错的得0分，共80分）
1. “阳光大课间”增强了同学们体质，丰富了校园生活。活动中涉及中学生的数据符合实际的是（ ）
A. 跑步速度约为5m/s
B. 跑步后大汗淋漓，体温可达42℃
C. 跑步过程中，脚对地面的压强约为2000Pa
D. 质量为50kg的学生从一楼到三楼，克服重力做功约400J
【答案】A
【解析】A．骑自行车的速度在5m/s左右，人跑步的速度与骑自行车的速度差不多，故A符合题意；
B．跑步后大汗淋漓，体温不可能达42°C，因为42°C属于高烧，故B不符合题意；
C．一名中学生的重力约为G=500N，双脚与地面的接触面积为
S=500cm2=0.05m2
则中学生双脚站立时对水平地面的压强约为
跑步时，单脚着地，脚对地面的压强约为
故C不符合题意；
D．中学生的重力约为
G=mg=50kg×10N/kg=500N
从一楼爬到三楼上升高度为
h=（3-1）×3m=6m
克服重力做功为

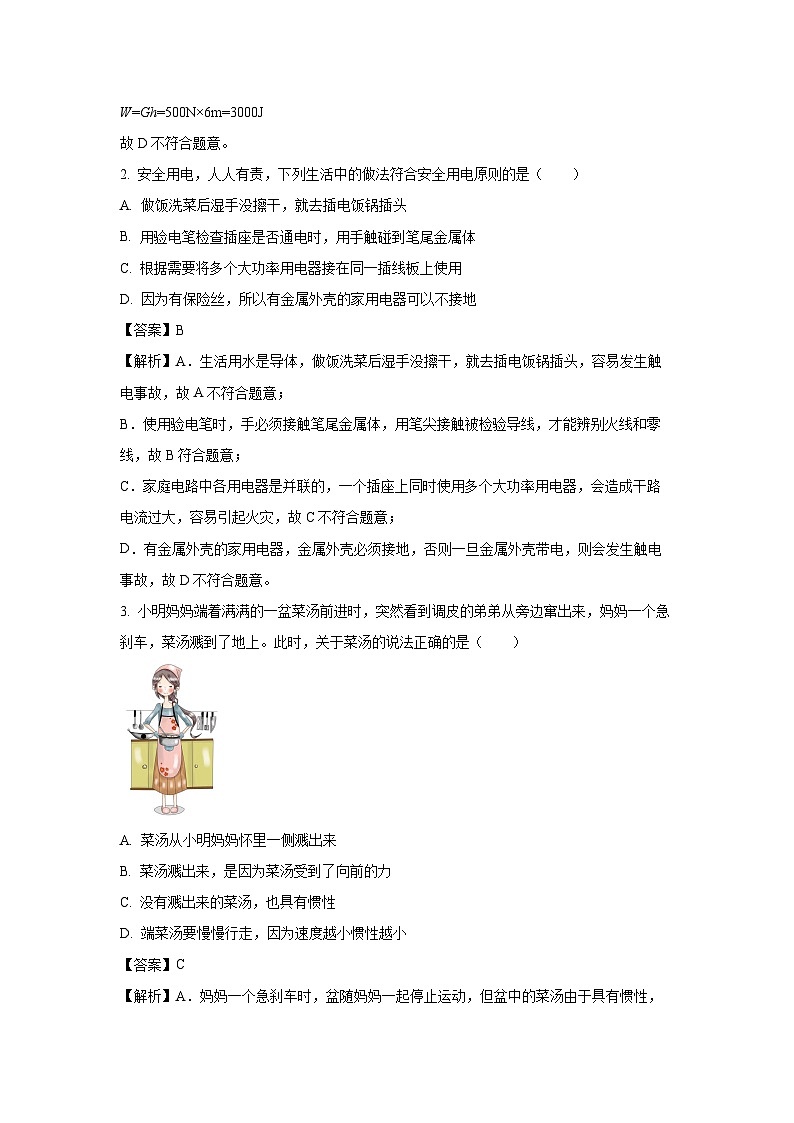

W=Gh=500N×6m=3000J
故D不符合题意。
2. 安全用电，人人有责，下列生活中的做法符合安全用电原则的是（ ）
A. 做饭洗菜后湿手没擦干，就去插电饭锅插头
B. 用验电笔检查插座是否通电时，用手触碰到笔尾金属体
C. 根据需要将多个大功率用电器接在同一插线板上使用
D. 因为有保险丝，所以有金属外壳的家用电器可以不接地
【答案】B
【解析】A．生活用水是导体，做饭洗菜后湿手没擦干，就去插电饭锅插头，容易发生触电事故，故A不符合题意；
B．使用验电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故B符合题意；
C．家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故C不符合题意；
D．有金属外壳的家用电器，金属外壳必须接地，否则一旦金属外壳带电，则会发生触电事故，故D不符合题意。
3. 小明妈妈端着满满的一盆菜汤前进时，突然看到调皮的弟弟从旁边窜出来，妈妈一个急刹车，菜汤溅到了地上。此时，关于菜汤的说法正确的是（ ）
A. 菜汤从小明妈妈怀里一侧溅出来
B. 菜汤溅出来，是因为菜汤受到了向前的力
C. 没有溅出来的菜汤，也具有惯性
D. 端菜汤要慢慢行走，因为速度越小惯性越小
【答案】C

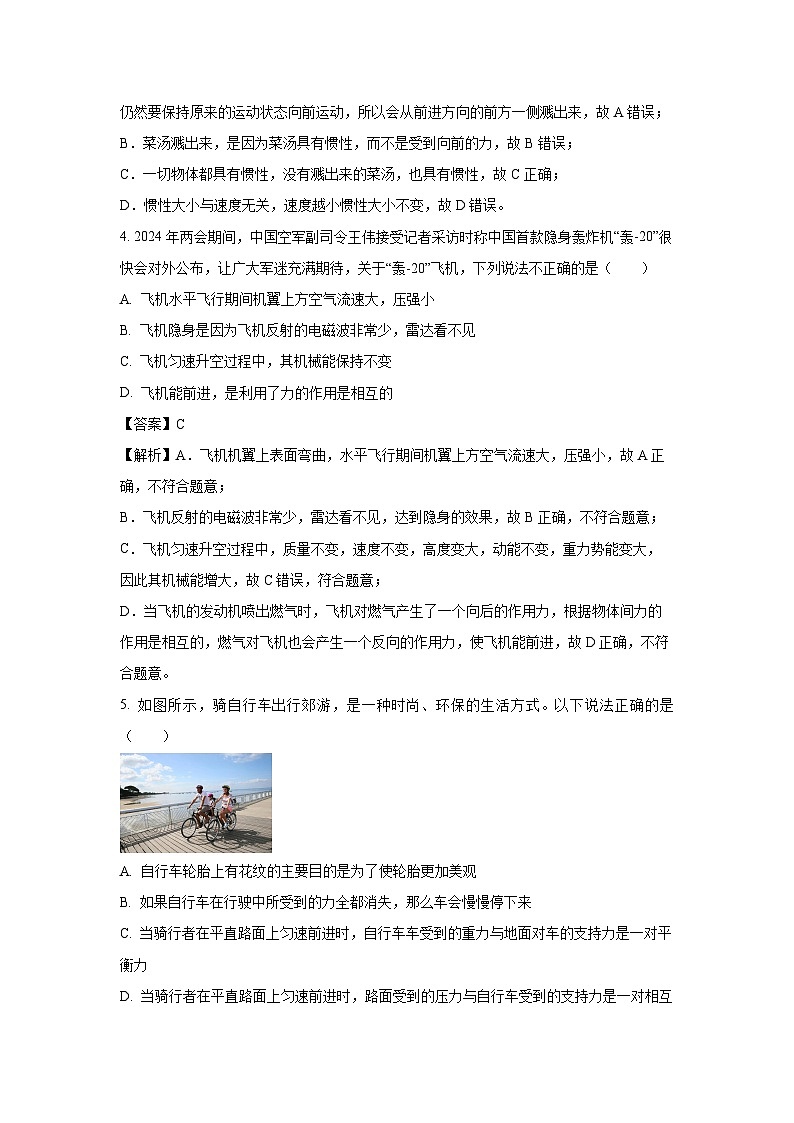

【解析】A．妈妈一个急刹车时，盆随妈妈一起停止运动，但盆中的菜汤由于具有惯性，仍然要保持原来的运动状态向前运动，所以会从前进方向的前方一侧溅出来，故A错误；
B．菜汤溅出来，是因为菜汤具有惯性，而不是受到向前的力，故B错误；
C．一切物体都具有惯性，没有溅出来的菜汤，也具有惯性，故C正确；
D．惯性大小与速度无关，速度越小惯性大小不变，故D错误。
4. 2024年两会期间，中国空军副司令王伟接受记者采访时称中国首款隐身轰炸机“轰-20”很快会对外公布，让广大军迷充满期待，关于“轰-20”飞机，下列说法不正确的是（ ）
A. 飞机水平飞行期间机翼上方空气流速大，压强小
B. 飞机隐身是因为飞机反射的电磁波非常少，雷达看不见
C. 飞机匀速升空过程中，其机械能保持不变
D. 飞机能前进，是利用了力的作用是相互的
【答案】C
【解析】A．飞机机翼上表面弯曲，水平飞行期间机翼上方空气流速大，压强小，故A正确，不符合题意；
B．飞机反射的电磁波非常少，雷达看不见，达到隐身的效果，故B正确，不符合题意；
C．飞机匀速升空过程中，质量不变，速度不变，高度变大，动能不变，重力势能变大，因此其机械能增大，故C错误，符合题意；
D．当飞机的发动机喷出燃气时，飞机对燃气产生了一个向后的作用力，根据物体间力的作用是相互的，燃气对飞机也会产生一个反向的作用力，使飞机能前进，故D正确，不符合题意。
5. 如图所示，骑自行车出行郊游，是一种时尚、环保的生活方式。以下说法正确的是（ ）
A. 自行车轮胎上有花纹的主要目的是为了使轮胎更加美观
B. 如果自行车在行驶中所受到的力全都消失，那么车会慢慢停下来
C. 当骑行者在平直路面上匀速前进时，自行车车受到的重力与地面对车的支持力是一对平衡力
D. 当骑行者在平直路面上匀速前进时，路面受到的压力与自行车受到的支持力是一对相互作用力
【答案】D
【解析】A．自行车轮胎上的花纹是在压力大小一定时，通过增大接触面的粗糙程度来增大摩擦力，故A错误；
B．如果自行车在行驶中所受到的力全部消失，由牛顿第一定律可知，自行车会保持原来的运动状态，即故匀速直线运动，故B错误；
C．当骑行者在平直路面上匀速前进时，车受到的重力与地面对车的支持力大小不相等，所以不是一对平衡力，故C错误；
D．当骑行者在平直路面上，路面受到的压力与自行车受到的支持力大小相等、方向相反、作用在两个物体上，作用在同一条直线上，所以是一对相互作用力；故D正确。
故选D。
6. 如图所示的电路中，电源电压相同且不变，灯L1，L2规格相同，闭合开关S，电流表示数最大的是（ ）
A B.
C. D.
【答案】A
【解析】由题意知，电源电压相同，两灯的规格相同，设灯的电阻为R。A图中，开关闭合时，两灯并联，电流表测干路电流，那么通过两灯的电流
所以此时电流表的示数为
B图中，开关闭合时，两灯并联，电流表测灯L1的电流，那么电流表的示数是
C图中，开关闭合时，灯L1被短路，则电路是灯L2工作的简单电路，所以电流表的示数
D图中，开关闭合时，灯L1被短路，所以电流表的示数为
那么A图中电流表的示数最大，故A符合题意，BCD不符合题意。
7. 如图，下列情形中表述正确的是（ ）
A. 甲图中，两小球一定带异种电荷
B. 乙图中，利用的物理方法是实验推理法
C. 丙图中，通电螺线管右端应该是S极
D. 丁图中，闭合开关后会看到ab杆摆动
【答案】B
【解析】A．由于A、B球相互吸引，故若A球带负电，B球有两种可能，即B球可能带正电，也可能不带电（带电体具有吸引轻小物体的性质），故A错误；
B．利用真空罩中的闹钟探究真空不能传声时，采用的是实验推理法，故B正确；
C．丙图是一个通电螺线管，电流从左端流入，右端流出，据安培定则可知，该螺线管左端是S极，右端是N极，故C错误；
D．闭合开关后，电路中无电流，ab杆不会摆动，故D错误。
8. 《中国诗词大会》是央视一档全民参与的诗词节目，其中“飞花令”环节在节目中非常受欢迎，关于节目中描写声的诗词，下列解释正确的是（ ）
A. “少小离家老大回，乡音无改鬓毛衰”中“乡音无改”指声音的响度没变
B. “转轴拨弦三两声，未成曲调先有情”中“琴声”是由转轴的振动产生的
C. “牵衣顿足拦道哭，哭声直上千云霄”中“哭声”描述的是声音的音调高
D. “姑苏城外寒山寺，夜半钟声到客船”中“钟声”是通过空气传入人耳的
【答案】D
【解析】A．音调是指声音的高低，与物体的振动快慢有关；响度跟发声体的振幅和距离发声体的远近有关；音色跟发声体的材料和结构有关；“乡音无改”是指人的口音没变，发声体的材料和结构不变，音色不变，故A错误；
B．声音是由物体振动产生的，“琴声”是由弦的振动产生的，故B错误；
C．哭声直上千云霄，指的是声音的响度大，故C错误；
D．声音的传播需要介质，“钟声”是通过空气传入人耳的，故D正确。
故选D。
9. 华为5G“黑科技”有高传输速率优点，在相同时间内，5G通讯传输的倍息量约为4G的10倍。5G智能巡检机器人，空中课堂，“智能快递小哥”……5G越来越深入我们的生活，5G技术也是依靠电磁波传递信息的，下列有关电磁波的说法正确的是（ ）
A. 5G电磁波可以传递信息，但不传播能量
B. 5G电磁波是由迅速变化的电流来产生的
C. 5G电磁波在真空中的传播速度是3×108m/s，在空气中的传播速度是340m/s
D. 5G电磁波在真空中的传播速度是4G电磁波在真空中的传播速度的10倍
【答案】B
【解析】A．电磁波可以传递信息和能量；因此5G电磁波既可以传递信息，也可以传递能量，故A错误；
B．根据电磁波的产生原理可知，5G电磁波是由迅速变化的电流来产生的，故B正确；
C．电磁波的传播不需要介质，电磁波的速度与介质种类有关，5G电磁波在真空中的传播速度是3×108m/s，在空气中的传播速度约为3×108m/s，故C错误；
D．不同频率的电磁波在真空中传播的速度是相同的，5G电磁波在真空中的传播速度是4G电磁波在真空中的传播速度相同，故D错误。
故选B。
10. 甲、乙二人沿同一条平直公路从同一地点出发同向运动，如图所示为二人运动的s-t图像。下列从图中得到的信息正确的是（ ）
A. 0s到10s内，二人都做匀速直线运动
B. 10s时，二人的速度相同
C. 5s时，甲乙相距5m
D. 0s到10s内，甲的平均速度大于乙的平均速度
【答案】C
【解析】A．0s到10s内，乙做匀速直线运动；0s到5s内，甲静止，5s到10s内，甲做匀速直线运动，故A错误；
B．由图像可知，甲的路程s甲=10m，甲的时间
t甲=10s-5s=5s
则甲的速度为
乙的路程s乙=10m，乙的时间t乙=10s，乙的速度为
则10s时，二人的速度不相同，故B错误；
C．由图像知，0s到5s内，甲静止，乙做匀速直线运动，则乙运动的距离等于甲、乙二人之间的距离为
s'=v乙t'=1m/s×5s=5m
故C正确；
D．在0~10s内，甲、乙的路程相同，根据速度公式可知二者的平均速度相等，故D错误。
故选C。
11. 如图所示电路，电源电压恒定，将滑动变阻器的滑片从最右端向左移至点，灯泡正常发光，移动过程中两只电压表示数与电流表示数的关系如图乙所示。下列判断正确的是（ ）
A. 图线①表示电压表V2示数与电流表示数关系
B. 定值电阻R的阻值为20
C. 小灯泡的额定功率为2.7W
D. 滑片在a点时，滑动变阻器的功率为0.9W
【答案】AD
【解析】闭合开关，R、L和滑动变阻器串联，电流表测量电路电流，电压表V1测量L两端的电压，电压表V2测量L和滑动变阻器两端的电压。
A．滑动变阻器的滑片在最右端时，滑动变阻器接入电路的阻值最大，电路中的总电阻最大，根据欧姆定律可知电路中电流最小，根据串联分压特点可知V1的示数小于V2的示数，故图乙中上方倾斜直线为电压表V2与电流表的关系图像，图线①表示电压表V2示数与电流表示数关系，故A正确；
B．滑动变阻器的滑片在最右端时，此时电路中的电流为0.2A，电压表V2的示数为10V，电压表V1的示数为2V，根据欧姆定律和串联电路的电压特点可知电源电压为
滑动变阻器的滑片在a点时，电路中的电流为0.3A，电压表V2的示数为9V，电压表V1的示数为6V，根据欧姆定律和串联电路的电压特点可知电源电压为
根据以上两个式子可得：U=12V，R=10Ω，故B错误；
C．将滑动变阻器的滑片从最右端向左移至a点，灯泡正常发光，电路中的电流为0.3A，灯泡两端的电压为6V，根据P=UI可知灯泡的额定功率为
故C错误；
D．滑片在a点时，根据串联电路的电压特点可知，滑动变阻器两端的电压为
滑动变阻器的功率为
故D正确。
故选AD。
12. 水平面上有一个底面积为S的薄壁圆柱形容器，容器中装有密度为ρ0质量为m1的某种液体，现将一质量为m2的物块放入容器中，物块漂浮在液面上如图所示，物块露出液面的体积为物块体积的；用力缓慢向下压物块直至物块恰好浸没在液体中（液体未溢出），如图所示。下列说法正确的是（ ）
A. 物块的密度为
B. 物块的体积为器
C. 图中压力F的大小为
D. 图乙中水对容器底部压强为
【答案】AD
【解析】A．物块漂浮在液面上，受到的浮力等于自身重力，根据重力公式、密度公式、阿基米德原理可得
整理得物块的密度为
故A正确；
B．物块的体积为
故B错误；
C．物块全部浸入液体受到的浮力F浮=ρ0gV，由A可知物块漂浮时受到的浮力，所以图中压力F的大小为
代入得
故C错误；
D．容器底部受到水的压力
水对容器底部的压强为
故D正确。
第二部分 非选择题（共120分）
二、填空题（共6个小题，每空1分，共18分）
13. 端午佳节，棕香万里。锅盖上冒出的白气是通过___________形成的（填物态变化）；煮粽子是通过___________方式来增大粽子的内能；煮熟的粽子散发出香味，这是___________现象。
【答案】液化 热传递 扩散
【解析】[1]锅盖上冒出白气是水蒸气遇冷液化成的水珠。
[2]煮粽子时，粽子吸收热量，内能增大，温度升高，是通过热传递的方式改变汤的内能。
[3]煮熟的粽子散发出香味，这是扩散现象，说明香气分子不断地做无规则运动。
14. 如图所示，AB和CD是两根固定且平行的水平光滑金属轨道，符号“×”代表垂直于纸面指向纸面里的磁场的磁感线。现将铜棒EF和GH垂直放在金属导轨上静止，当拉动GH使其向右移动时，发现EF也向右移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动，则铜棒GH相当于电路组成中的_________；仅使磁场方向反向，仍拉动GH使其向右移动时，EF应向________（选填“左”或“右”）移动；对EF铜棒而言，此过程能量的转化是__________。
【答案】电源 右 电能转化为机械能
【解析】[1]现将铜棒EF和GH垂直放在滑轨上，导轨放在磁场中，当拉动GH使其向右移动时，发现EF也向右移动，这是因为GH运动，在GH中产生感应电流，铜棒GH相当于电路组成中的电源，把电流提供给EF，这时EF相当于通电导体放入磁场中，所以也向右运动。
[2]仅使磁场方向反向，拉动GH使其向右移动时，GH中产生感应电流的方向发生变化，通过EF的电流方向改变，由于磁场方向也改变，所以，EF受力方向不变，EF应向右运动。
[3]对EF铜棒而言，此时受力运动，即利用通电导线在磁场中受力的作用的原理，该过程的能量的转化是：电能转化为机械能。
15. 如图MQ是相同水平地面，物体在M点受到5N的水平推力，推不动；增大推力为10N，仍然推不动，此时物体受到摩擦力大小为__________N。增大推力为15N，使物体开始运动，当运动到N时将推力减小为12N，物体开始做匀速直线运动，则物体在MN段的合力为__________N。到达P点时，撤去推力，施加8N水平向左的拉力，物体又滑行2m静止在Q点，则物体在PQ段摩擦力做的功为__________J。
【答案】10 3 24
【解析】[1]当物体受到10N水平推力时静止，根据二力平衡，受到的摩擦力和水平推力是平衡力，故摩擦力等于10N。
[2]增大推力为15N，使物体开始运动，当运动到N点时物体开始做匀速直线运动，此时受到推力为12N，滑动摩擦力与推力二力平衡，f=12N，方向水平向左；由于滑动摩擦力与压力和接触面的粗糙程度有关，物体在MN和NP段运动时，压力大小和接触面的粗糙程度不变，所以物体所受的摩擦力相同，则物体在MN段的合力为
F合=15N-12N=3N
[3]滑动摩擦力大小跟压力大小和接触面粗糙程度有关，与物体的运动速度无关，在压力和接触面粗糙程度不变时，滑动摩擦力大小不变，所以物体在PQ段受到的摩擦力大小仍为12N，则在PQ段摩擦力做的功为
W=fs=12N×2m=24J
16. 某型号的电烤箱有“高温”和“低温”两挡，简化电路如图所示。则开关S接1时是______挡，当开关S分别接“1”和“2”时，电流表的示数分别为5A和2A，则电阻R的阻值为______Ω，电烤箱处于“低温”挡工作时，电阻R的电功率为______W。
【答案】高温 66 264
【解析】[1]由电路图可知，当开关S接1时，电路为R0的简单电路，电路中电阻较小，电源电压一定，根据可知电烤箱的功率较大，处于高温挡。
[2]由欧姆定律可得R0的阻值
当开关S接2时，R0与R串联，电源电压一定，根据可知电烤箱的功率较小，处于低温挡，由欧姆定律得R0、R串联后的总阻值
则电阻R的阻值为
[3]处于“低温”挡工作时，电阻R的电功率
17. 生活中室内各房间里电灯、电视机等用电器是______联的，该用户的电能表表盘如图所示，其读数为______kWh，若仅让额定功率为200W的电视机正常工作0.5h，电能表上的铝盘将转______圈。
【答案】并 1426.1 300
【解析】[1]生活中室内各房间里电灯、电视机等用电器，工作时互不影响，所以是并联的。
[2]电能表的最后一位是小数，可以看出电能表的示数为1426.1，单位是kW•h，故电能表的读数为1426.1kW•h。
[3]让额定功率为200W的电视机正常工作0.5h消耗的电能为
3000r/（kW•h）表示接在这个电能表上的用电器每消耗1kW•h的电能，电能表上的转盘转过3000r，电视机正常工作0.5h，电能表上的铝盘的转数为
18. 如图所示，一根质量为m、长度为L的均匀长木条放在水平桌面上，如图甲所示，在水平向右推力F作用下向右做匀速直线运动，如图乙所示，在推动木条的过程中，长木条对水平桌面的压力 ___________，压强 ___________（均选填“变大”、“变小”或“不变”），为了保证长木条的四分之三伸出桌面而不掉下，在长木条左端施加的压力至少为 ___________。
【答案】不变 变大 mg
【解析】[1]在推动木条的过程中，木条对水平桌面的压力等于木条的重力，保持不变。
[2]压力不变，受力面积越来越小，根据可知，长木条对水平桌面的压强变大。
[3]当长木条的四分之三伸出桌面时，长木板相当于杠杆，以距离左端四分之一处为支点，木条的重力为
重力为阻力，所以阻力为mg；阻力臂为四分之一的木板长，左端施加压力为动力，动力臂为四分之一的木板长，根据杠杆平衡条件得
解得
三、作图与实验探究题（本题共5小题。33、34题每图2分，37题作图1分，其余每空1分，作图题请先用铅笔作图，确定后，再用黑色签字笔描黑。共20分）
19. 如图所示是沿索道匀速上升的缆车，请在图中标出缆车轿厢重心O的大致位置，并以O为作用点画出缆车轿厢的受力示意图。

【答案】
【解析】缆车随缆绳做匀速直线运动，处于平衡状态，所以缆车受力平衡，不计空气阻力，轿厢受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同、方向相反、在同一直线上，作用点在轿厢的重心，示意图如图所示：

20. 如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC．一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．

【答案】
【解析】光从空气斜入射到玻璃界面上，传播方向改变，当光射到玻璃三棱镜的底面时，会发生反射现象，满足反射角等于入射角（也可以根据平面镜成像作出反射光线）；当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线．在作图时，注意先做出法线．
故答案为

21. 静静同学在探究液体压强的实验中，进行了如图所示的操作：
（1）压强计是通过U形管中液面的________来反映被测压强大小的；
（2）分析图乙A、B两图的实验现象，得出的结论是：_________；
（3）在图乙B中保持探头的位置不变，只改变探头的方向，U形管两液面的高度差将_________（选填“变大”、“不变”或“变小”）；
（4）图乙中要探究液体压强与液体密度的关系，应选用_________两图进行对比；
（5）聪明的静静想知道C图中的盐水密度是多少，于是设计了如图丙所示的实验装置，内外两个容器紧密粘合在一起，内部小容器的底部为一张弹性很好的橡皮膜。小明进行了如下操作：
①在内部小容器内装入适量待测盐水，发现橡皮膜向下突出；
②在外部大容器内装入清水，直到橡皮膜变平，测出盐水深度以及清水与盐水的液面高度差，请你写出盐水的密度表达式：_________（用含有h、和ρ水的式子表示）。
【答案】（1）高度差 （2）同种液体中，深度越深，压强超大 （3）不变 （4）B、C （5）
【解析】（1）液体内部压强的大小不容易观察到，因此用U形管两侧的液面高度差来反映液体内部压强的大小，运用了转换法。
（2）A、B两图液体密度相同，A图探头深度小于B图，A图U形液面管高度差小于B图，因此说明液体压强与液体深度有关，并且同种液体中，深度越深，压强越大。
（3）保持探头的位置不变，只改变探头的方向，液体的密度和探头的深度都没有改变，因此U形管液面高度差不变。
（4）要探究液体压强与液体密度的关系，应使探头深度相同，液体的密度不同，应该选择B、C两图进行实验。
（5）当橡皮膜变平时，说明橡皮膜上下表面受到的液体压强相等，即
p盐水=p水
即
ρ盐水gh=ρ水g（h+Δh）
故盐水的密度表达式为
22. 在“测量滑轮组的机械效率”实验中，小明用同一滑轮组进行了三次实验（如图所示），实验数据记录如表：
（1）表格中①处应填写的内容为_______，②处数据应为_______（结果保留一位小数）；
（2）分析以上实验数据可以得出结论：同一滑轮组的机械效率与__________有关；
（3）小明进一步分析三次实验发现，钩码重力越大，额外功越大，请用所学知识进行解释：_________；
（4）另一实验小组的同学改变动滑轮重，提升同一物体进行多次实验，获得数据并绘制出如图丁的图象。分析图象中的A点可知，此时被提升物体所受的重力_________。
A. 大于8NB. 等于8NC. 小于8N
【答案】（1）弹簧测力计示数（拉力）/N 88.9 （2）钩码（物）重 （3）因为滑轮的轮与轴之间存在摩擦 （4）A
【解析】（1）[1]根据
可知实验中需要用弹簧测力计测量拉力， 故①为弹簧测力计示数（拉力）/N。
[2]第二次的机械效率为
（2）分析表格数据可知，三次实验机械效率不同是由于钩码（物）重力不同造成的。所以，同一滑轮组的机械效率与钩码（物）重有关。
（3）小明进一步分析三次实验发现， 钩码重力越大， 滑轮的轮与轴（轮与绳）之间存在摩擦越大， 额外功越大。
（4）若忽略绳重和摩擦， 滑轮组的机械效率为
即
所以，被提升物体所受的重力：G=8N；但由于绳重和摩擦力使得额外功变大，根据
可知，在机械效率不变时，额外功增大，有用功也增大，若提升相同的高度，物体的重力会大于8N，故A符合题意，BC不符合题意。
故选A。
23. 如图所示，小欣做“测量小灯泡电功率”实验中，所用电源电压恒为3V，小灯泡的螺旋套上标有“2.5V”字样，滑动变阻器的规格是“20Ω 1A”。
（1）请你根据图甲电路图用笔画线代替导线，将图乙中未完成的电路连接好；______（要求：滑动变阻器的滑片向右移动时，灯泡变暗，导线不能交叉）
（2）连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表示数为3V，小欣接下来的操作是______；
（3）电路故障排除后，闭合开关，逐步移动滑片，电压表示数如图丙，为使灯泡正常发光，应向______端移动滑片P；图丁为灯泡的I-U图像，小欣发现：图像并不是一条直线，其原因是______；
（4）测完小灯泡的电功率后，小欣绘制了灯泡的P-I2和P-U2图像如图所示，下列正确的是_________；
A. B.
C. D.
（5）小欣调节滑动变阻器使灯泡正常发光过程中，发现灯泡的电阻变化了2.5Ω，则滑动变阻器的电阻变化量______2.5Ω（选填“”、“”或“”）。
【答案】（1） （2）取下灯泡重新安装，若不亮，则更换新灯泡 （3）右 灯丝电阻随温度的升高而增大 （4）B （5）>
【解析】（1）滑动变阻器的滑片向右移动时，灯泡变暗，说明电路中电流变小，滑动变阻器阻值变大，故滑动变阻器选用左下接线柱与灯泡串联在电路中，如下图所示：
（2）连接电路后闭合开关，发现灯泡不亮，电流表无示数，说明电路可能断路，电压表示数为3V，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，故小欣接下来的操作是断开开关，取下灯泡重新安装，若不亮，则更换新灯泡。
（3）[1]由图乙可知，电压表选用小量程；电路故障排除后，闭合开关，逐步移动滑片，电压表示数如图丙，电压表分度值0.1V，其示数为2.8V，大于灯泡额定电压2.5V，为使灯泡正常发光，应减小灯泡两端电压，根据串联电路电压规律，应增大滑动变阻器两端电压，根据分压原理，应增大滑动变阻器接入电路的阻值，故应向右端移动滑片P。
[2]由图丁可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P=UI可知，灯泡功率变大，温度升高，灯丝电阻随随温度的升高而增大，故灯泡的I-U图像不是一条直线。
（4）在测灯泡电功率的实验中，通过灯泡的电流随灯泡两端的电压变大而变大，由P=I2R知，若R不变，则P与I2成正比，由于灯泡电阻随温度的升高而增大，所以P与I2的图像会向上弯，由分析知，若R不变，则P与U2成正比，由于灯泡电阻随温度的升高而增大，所以P与U2的图像会向下弯，故选B。
（5）根据图丁可知当滑动变阻器电阻变小时，灯泡两端电压增大，电流也增大，灯泡电阻变大，总电阻变小；根据
只有当R滑的减小量大于R灯的增加量才会让总电阻变小，故ΔR＞2.5Ω。
四、（本题共2个小题，第38题9分，第39题10分，共19分；要求写出必要的步骤、相关公式和文字说明）
24. 一只额定电压为6V的小灯泡，它的U-I图像如图甲所示。将共与一个标有“30Ω 2A”的滑动变阻器串联接在电压恒定的电源上，如图乙所示；当滑动变阻器有1/5接入电路中时，小灯泡恰好正常发光。

（1）求小灯泡的额定功率；
（2）求电源电压；
（3）若把量程为0~0.6A的电流表和量程为0~10V的电压表按图丙所示接入电路中，在保证电路安全的情况下，求滑动变阻器能接入电路的最大阻值以及该状态下整个电路在10s钟内消耗的电能。
【答案】（1）6W （2）12V （3）20Ω，60J
【解析】（1）由图甲知，当小灯泡在额定电压下正常工作时，通过的电流为1.0A，则小灯泡的额定功率为
（2）当滑动变阻器有接入电路中时，变阻器接入电路的电阻为
此时图乙中小灯泡恰好正常发光，根据串联电路电流特点，通过变阻器的电流为
由可知：变阻器两端电压为
根据串联电路电压规律可得，电源电压为
（3）当滑动变阻器两端电压最大为10V时，即电压表示数为10V时，滑动变阻器接入阻值最大，此时电路中电流最小，根据串联电路电压特点可知，此时灯泡的两端电压为
U灯=12V-10V=2V
由甲图可知，此时电路最小电流为0.5A，根据可知，变阻器接入电路的最大阻值为
该状态下整个电路在10s钟内消耗的电能为
25. 现有一个超薄材料制成的圆柱形容器，其下端封闭，上端开口，底面积S＝200cm2，另一个实心均质圆柱体A，密度ρ=0.8×103kg/m3，底面积S1=125cm2，高度h=20cm，将A放入圆柱形容器中（如图甲所示），现缓慢向容器中加水。g取10N/kg。
（1）往容器中注水前，求A对容器底部的压强；
（2）当圆柱体A对底部压力为零时，求注入水的体积；
（3）当圆柱体A对底部压力为零时，停止注水，并将A浸入水部分的一半截取下来并取出（如图乙阴影部分），求此时水对容器底部的压强。
【答案】（1）1600Pa （2）1200cm3 （3）1200Pa
【解析】（1）圆柱体A的体积为
圆柱体A的质量为
圆柱体A的重力为
圆柱体A对底部的压强为
（2）当A对底部压力刚好为零时，A处于漂浮状态，根据物体浮沉条件可得：，由得，A排开水体积为
A浸入水中的深度为
容器中注入水体积为
（3）将A截取部分后，A处于漂浮状态，A剩余高度为
A剩余质量为
容器中水的质量为
水对容器底部压强为
次数
钩码重/N
钩码上升距离/cm
①
弹簧测力计上升距离/cm
机械效率/%
1
2
10
0.8
30
83.3
2
4
10
1.5
30
②
3
6
10
2.2
30
90.9
