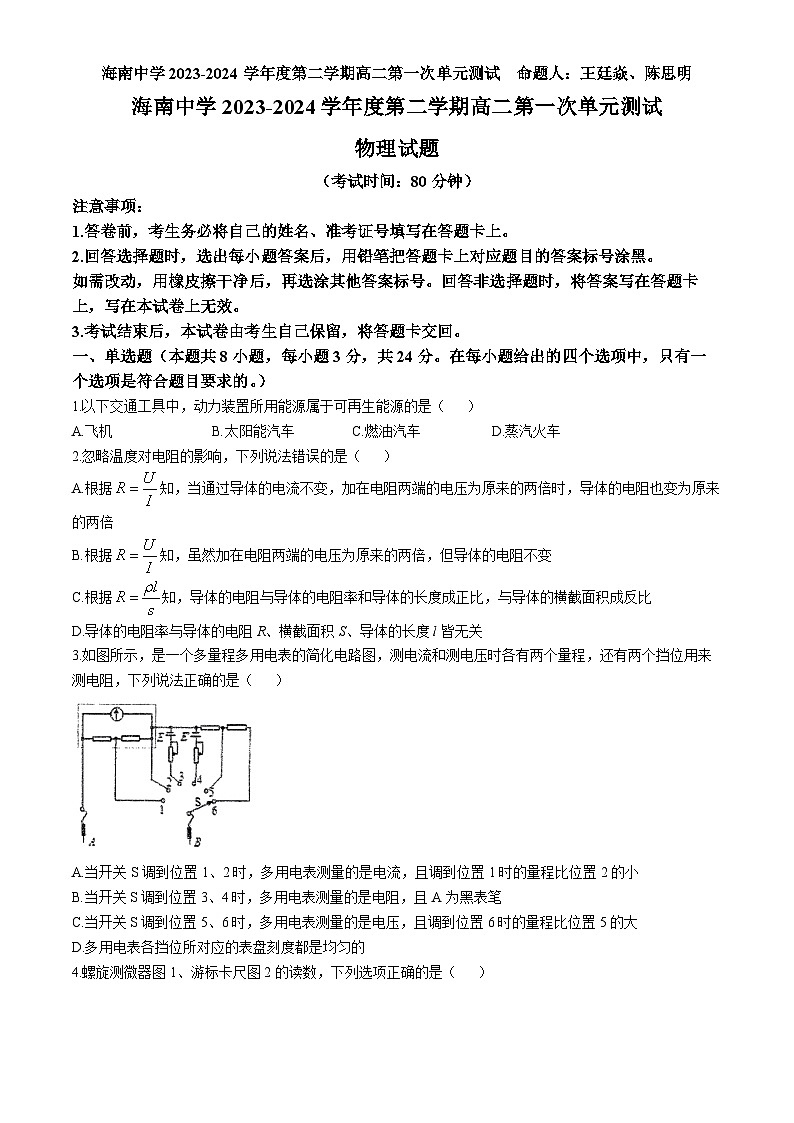

物理试题
(考试时间:80分钟)
注意事项:
1.答卷前,考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时,选出每小题答案后,用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动,用橡皮擦干净后,再选涂其他答案标号。回答非选择题时,将答案写在答题卡上,写在本试卷上无效。
3.考试结束后,本试卷由考生自己保留,将答题卡交回。
一、单选题(本题共8小题,每小题3分,共24分。在每小题给出的四个选项中,只有一个选项是符合题目要求的。)
1.以下交通工具中,动力装置所用能源属于可再生能源的是( )
A.飞机B.太阳能汽车C.燃油汽车D.蒸汽火车
2.忽略温度对电阻的影响,下列说法错误的是( )
A.根据知,当通过导体的电流不变,加在电阻两端的电压为原来的两倍时,导体的电阻也变为原来的两倍
B.根据知,虽然加在电阻两端的电压为原来的两倍,但导体的电阻不变
C.根据知,导体的电阻与导体的电阻率和导体的长度成正比,与导体的横截面积成反比
D.导体的电阻率与导体的电阻R、横截面积S、导体的长度l皆无关
3.如图所示,是一个多量程多用电表的简化电路图,测电流和测电压时各有两个量程,还有两个挡位用来测电阻,下列说法正确的是( )
A.当开关S调到位置1、2时,多用电表测量的是电流,且调到位置1时的量程比位置2的小
B.当开关S调到位置3、4时,多用电表测量的是电阻,且A为黑表笔
C.当开关S调到位置5、6时,多用电表测量的是电压,且调到位置6时的量程比位置5的大
D.多用电表各挡位所对应的表盘刻度都是均匀的

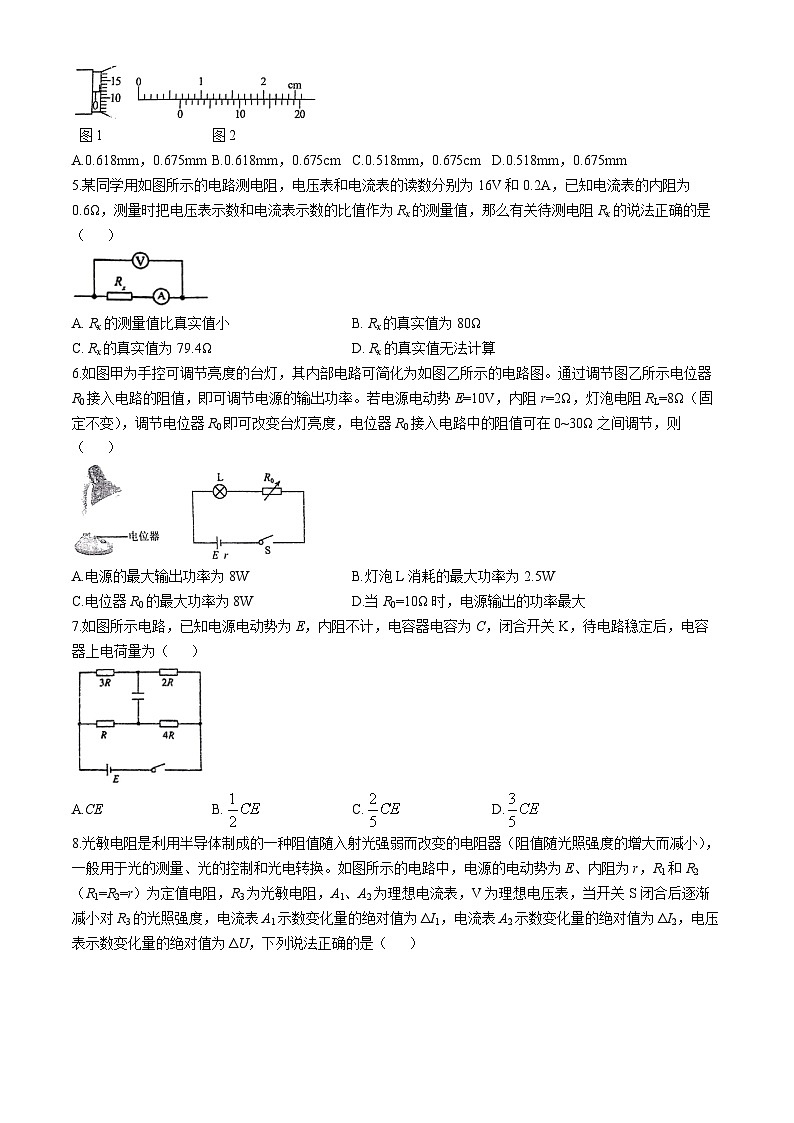

4.螺旋测微器图1、游标卡尺图2的读数,下列选项正确的是( )
图1图2
,0.675mm,0.675cm,0.675cm,0.675mm
5.某同学用如图所示的电路测电阻,电压表和电流表的读数分别为16V和0.2A,已知电流表的内阻为0.6Ω,测量时把电压表示数和电流表示数的比值作为Rx的测量值,那么有关待测电阻Rx的说法正确的是( )
A. Rx的测量值比真实值小B. Rx的真实值为80Ω
C. Rx的真实值为79.4ΩD. Rx的真实值无法计算
6.如图甲为手控可调节亮度的台灯,其内部电路可简化为如图乙所示的电路图。通过调节图乙所示电位器R0接入电路的阻值,即可调节电源的输出功率。若电源电动势E=10V,内阻r=2Ω,灯泡电阻RL=8Ω(固定不变),调节电位器R0即可改变台灯亮度,电位器R0接入电路中的阻值可在0~30Ω之间调节,则( )
A.电源的最大输出功率为8WB.灯泡L消耗的最大功率为2.5W
C.电位器R0的最大功率为8WD.当R0=10Ω时,电源输出的功率最大
7.如图所示电路,已知电源电动势为E,内阻不计,电容器电容为C,闭合开关K,待电路稳定后,电容器上电荷量为( )
A.CEB.C.D.

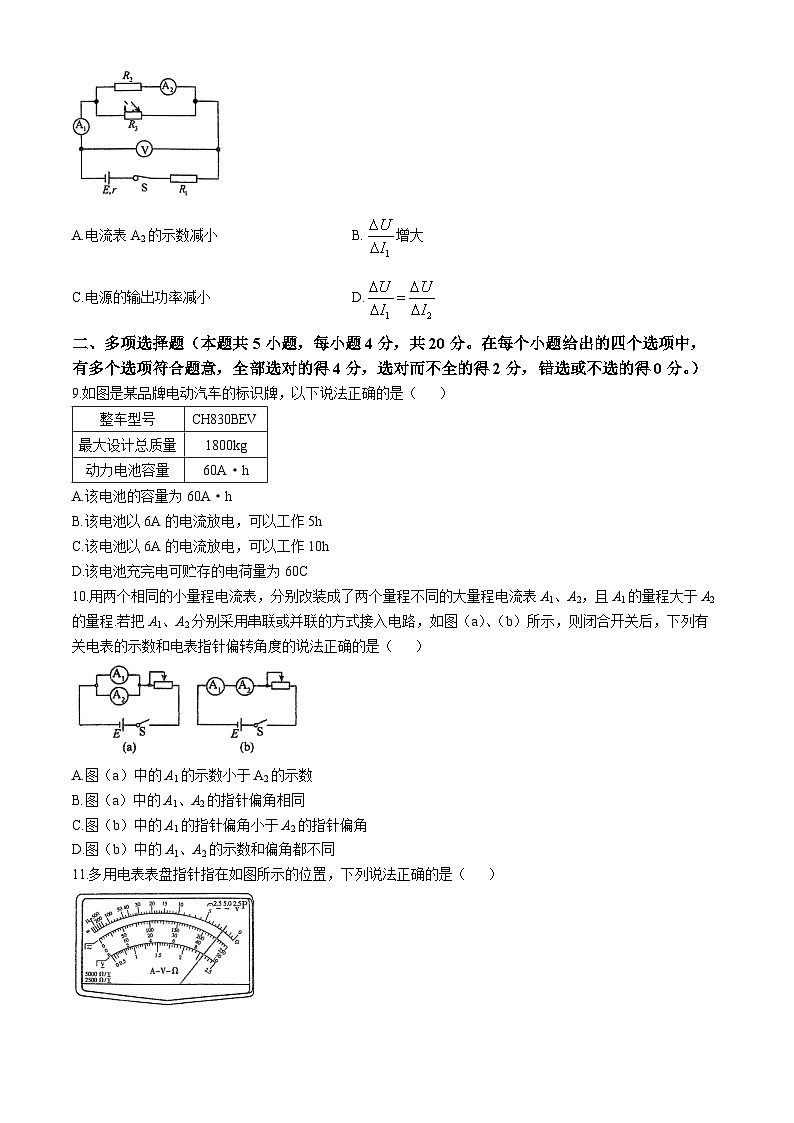

8.光敏电阻是利用半导体制成的一种阻值随入射光强弱而改变的电阻器(阻值随光照强度的增大而减小),一般用于光的测量、光的控制和光电转换。如图所示的电路中,电源的电动势为E、内阻为r,R1和R2(R1=R2=r)为定值电阻,R3为光敏电阻,A1、A2为理想电流表,V为理想电压表,当开关S闭合后逐渐减小对R3的光照强度,电流表A1示数变化量的绝对值为ΔI1,电流表A2示数变化量的绝对值为ΔI2,电压表示数变化量的绝对值为ΔU,下列说法正确的是( )
A.电流表A2的示数减小B.增大
C.电源的输出功率减小D.
二、多项选择题(本题共5小题,每小题4分,共20分。在每个小题给出的四个选项中,有多个选项符合题意,全部选对的得4分,选对而不全的得2分,错选或不选的得0分。)
9.如图是某品牌电动汽车的标识牌,以下说法正确的是( )
A.该电池的容量为60A·h
B.该电池以6A的电流放电,可以工作5h
C.该电池以6A的电流放电,可以工作10h
D.该电池充完电可贮存的电荷量为60C
10.用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,且A1的量程大于A2的量程.若把A1、A2分别采用串联或并联的方式接入电路,如图(a)、(b)所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )
A.图(a)中的A1的示数小于A2的示数
B.图(a)中的A1、A2的指针偏角相同
C.图(b)中的A1的指针偏角小于A2的指针偏角
D.图(b)中的A1、A2的示数和偏角都不同
11.多用电表表盘指针指在如图所示的位置,下列说法正确的是( )
A.若该读数是选用电阻挡“×100”倍率得到的,应该更换“×10”倍率,欧姆调零后再次进行测量
B.多用电表的欧姆挡是靠内部电源提供电流的,若选用“×10”倍率测量电阻,则欧姆表内阻约为15Ω
C.若选用的是直流电压“10V”量程,则指针读数应为9.0V
D.测直流电流时,应让红表笔接外电路的负极,黑表笔接外电路正极
12.如图甲所示,定值电阻R0=2Ω,闭合开关S,改变电阻箱R阻值,得到多组R、I值,并作出了如图乙所示的图线,则( )
图甲 图乙
A.电源电动势为5.0V
B.电源内阻为2.5Ω
C.从系统误差角度看,利用该装置测得的电动势大于其真实值
D.从系统误差角度看,利用该装置测得的内阻大于其真实值
13.兴趣小组的同学在实验室设计了如图所示的简易电吹风,主要器材有定值电阻R1、R2、电动机M和电热丝R,已知电动机M标有“100V,50W”字样,它的线圈内阻为4Ω,R1=480Ω,电热丝R=44Ω,当把该电吹风接入220V家庭电路中,电动机M恰好可以正常工作,则下列说法正确的( )
A.电热丝的热功率P=1100W
B.电阻R2=240Ω
C.电动机M正常工作时的输出功率P1=49W
D.开关S1、S2都闭合,1分钟消耗的电能约为E=7.26*104J
第Ⅱ卷(共56分)
三、实验题(本题共2小题,14题8分,15题16分,共24分。请将答案按题目要求写在答题卡上的指定位置,写在本试卷上无效。)
14.某学习小组在做“测量电源的电动势和内阻”实验时采用了以下实验器材:
干电池一节(电动势约1.5V,内阻小于1Ω);
电压表V(量程3V,内阻约3kΩ);
电流表A(量程0.6A,内阻约1Ω);
滑动变阻器R(最大阻值为20Ω);
定值电阻R1(阻值2Ω);
定值电阻R2(阻值4Ω);
开关一个,导线若干。
(1)学习小组按照图甲图电路图进行正确操作,并根据实验数据做出U-I图像,如图乙图所示。根据图像可知,所选的定值电阻应为______(填“R1”或“R2”),干电池内阻r=______Ω。(保留两位有效数字)
(2)本实验中的电表带来的误差主要来源于______(填“电压表分流”或“电流表分压”),测得的电源电动势相比真实值______(填“偏大”或“偏小”或“准确”)。
15.用如图所示的电路测量一个量程为100μA,内阻约为2000Ω的微安表头的内阻,所用电源的电动势约为12V,有两个电阻箱可选,R1(0~9999.9Ω),R2(99999.9Ω)
(1)RM应选______,RN应选______;
(2)根据电路图,请把实物连线补充完整______;
(3)下列操作顺序合理排列是______:
①将变阻器滑动头P移至最左端,将RN调至最大值;
②闭合开关S2,调节RM,使微安表半偏,并读出RM阻值;
③断开S2,闭合S1,调节滑动头P至某位置再调节RN使表头满偏;
④断开S1、S2,拆除导线,整理好器材
(4)如图是RM调节后面板,则待测表头的内阻为______,该测量值______(填“大于”、“小于”、“等于”)真实值。
(5)将该微安表改装成量程为2V的电压表后,某次测量指针指在图示位置,则待测电压为______V(保留3位有效数字)。
(6)某次半偏法测量表头内阻的实验中,S2断开,电表满偏时读出RN值,在滑动头P不变,S2闭合后调节电阻箱RN,使电表半偏时读出RM,若认为OP间电压不变,则微安表内阻为______(用RM、RN表示)
四、计算题(本题共2小题,第16题12分,第17题20分,共32分。把解答写在答题卡中指定的答题处,要求写出必要的文字说明、方程式和演算步骤。)
16.虚接是常见的电路故障,如图所示,电热器A与电热器B并联。电路中的C处由于某种原因形成了虚接,造成了该处接触电阻0~240Ω之间不稳定变化,可等效为电阻RC,已知MN两端电压U=220V,A与B的电阻RA=RB=24Ω,求:
(1)MN间电阻R的变化范围;
(2)当RC=240Ω,电热器B消耗的功率(保留3位有效数字)
17.小明同学在玩一个会发光的电动玩具汽车时,发现了一个现象:启动电源,电动机正常工作,车轮正常转动,当不小心卡住车轮时,车灯会变暗。玩具汽车的简化电路如图所示,电源电动势E=10V,r=2Ω,车轮电动机的额定电压UM=6V,额定功率PM=6W,线圈电阻RM=1Ω。则:
(1)玩具汽车正常工作时,流过灯泡的电流;
(2)玩具汽车被卡住后,流过灯泡的电流;
(3)玩具汽车卡住前后,灯泡消耗功率的减少量。
整车型号
CH830BEV
最大设计总质量
1800kg
动力电池容量
60A·h
