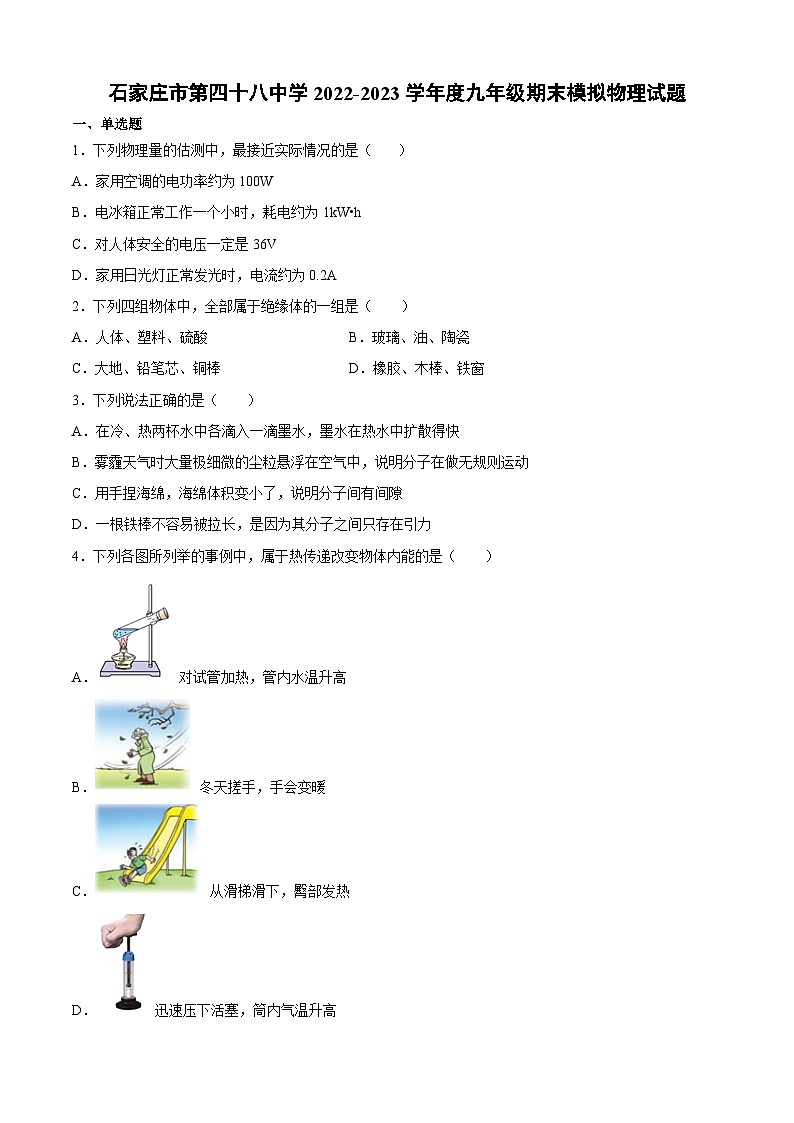

石家庄市第四十八中学2022-2023学年九年级上学期物理期末试题

这是一份石家庄市第四十八中学2022-2023学年九年级上学期物理期末试题，共11页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

1．下列物理量的估测中，最接近实际情况的是（ ）
A．家用空调的电功率约为100W
B．电冰箱正常工作一个小时，耗电约为1kW•h
C．对人体安全的电压一定是36V
D．家用日光灯正常发光时，电流约为0.2A
2．下列四组物体中，全部属于绝缘体的一组是（ ）
A．人体、塑料、硫酸B．玻璃、油、陶瓷
C．大地、铅笔芯、铜棒D．橡胶、木棒、铁窗
3．下列说法正确的是（ ）
A．在冷、热两杯水中各滴入一滴墨水，墨水在热水中扩散得快
B．雾霾天气时大量极细微的尘粒悬浮在空气中，说明分子在做无规则运动
C．用手捏海绵，海绵体积变小了，说明分子间有间隙
D．一根铁棒不容易被拉长，是因为其分子之间只存在引力
4．下列各图所列举的事例中，属于热传递改变物体内能的是（ ）
A． 对试管加热，管内水温升高
B． 冬天搓手，手会变暖
C． 从滑梯滑下，臀部发热
D． 迅速压下活塞，筒内气温升高

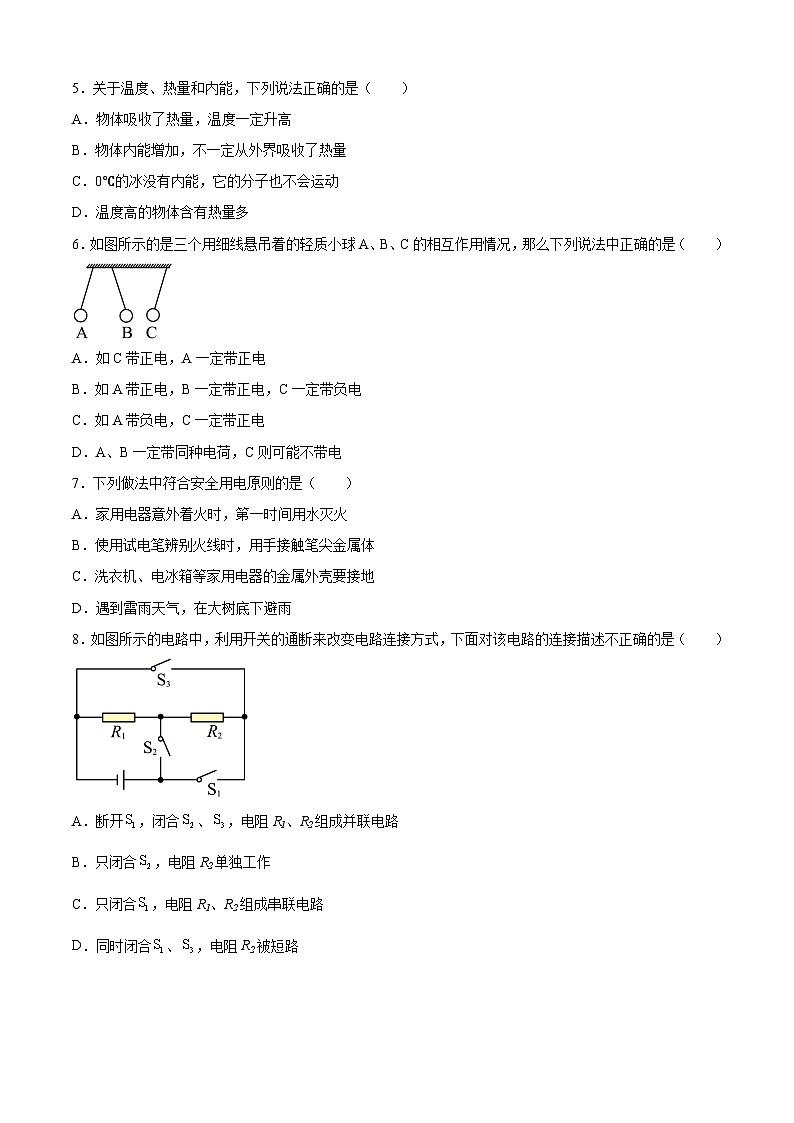

5．关于温度、热量和内能，下列说法正确的是（ ）
A．物体吸收了热量，温度一定升高
B．物体内能增加，不一定从外界吸收了热量
C．0℃的冰没有内能，它的分子也不会运动
D．温度高的物体含有热量多
6．如图所示的是三个用细线悬吊着的轻质小球A、B、C的相互作用情况，那么下列说法中正确的是（ ）
A．如C带正电，A一定带正电
B．如A带正电，B一定带正电，C一定带负电
C．如A带负电，C一定带正电
D．A、B一定带同种电荷，C则可能不带电
7．下列做法中符合安全用电原则的是（ ）
A．家用电器意外着火时，第一时间用水灭火
B．使用试电笔辨别火线时，用手接触笔尖金属体
C．洗衣机、电冰箱等家用电器的金属外壳要接地
D．遇到雷雨天气，在大树底下避雨
8．如图所示的电路中，利用开关的通断来改变电路连接方式，下面对该电路的连接描述不正确的是（ ）
A．断开，闭合、，电阻R1、R2组成并联电路
B．只闭合，电阻R2单独工作
C．只闭合，电阻R1、R2组成串联电路
D．同时闭合、，电阻R2被短路

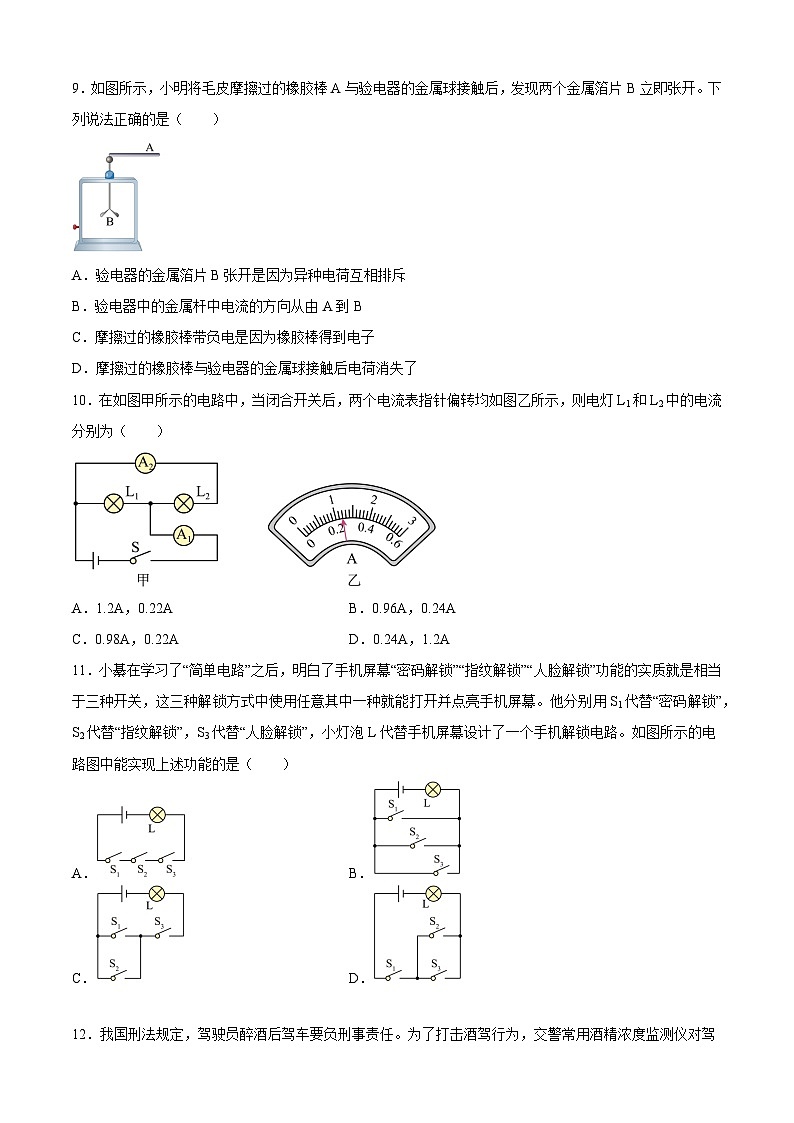

9．如图所示，小明将毛皮摩擦过的橡胶棒A与验电器的金属球接触后，发现两个金属箔片B立即张开。下列说法正确的是（ ）
A．验电器的金属箔片B张开是因为异种电荷互相排斥
B．验电器中的金属杆中电流的方向从由A到B
C．摩擦过的橡胶棒带负电是因为橡胶棒得到电子
D．摩擦过的橡胶棒与验电器的金属球接触后电荷消失了
10．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（ ）
A．1.2A，0.22AB．0.96A，0.24A
C．0.98A，0.22AD．0.24A，1.2A
11．小綦在学习了“简单电路”之后，明白了手机屏幕“密码解锁”“指纹解锁”“人脸解锁”功能的实质就是相当于三种开关，这三种解锁方式中使用任意其中一种就能打开并点亮手机屏幕。他分别用S1代替“密码解锁”，S2代替“指纹解锁”，S3代替“人脸解锁”，小灯泡L代替手机屏幕设计了一个手机解锁电路。如图所示的电路图中能实现上述功能的是（ ）
A．B．
C．D．
12．我国刑法规定，驾驶员醉酒后驾车要负刑事责任。为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试.如图甲所示是一款酒精浓度监测仪的简化电路图，其电电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示.当接通开关S时，下列说法正确的是（ ）
A．当酒精浓度减小时，R的阻值减小
B．当酒精浓度增大时，电压表的示数与电流表的示数的比值不变
C．当酒精浓度增大时，电压表的示数变小
D．当酒精浓度增大时，电流表的示数变小
13．如图是小明家的部分电路，他将电水壶的插头插入三孔插座后，正在工作的电冰箱突然停止工作，但电灯仍正常发光，拔出电水壶的插头，电冰箱仍不能工作，用试电笔分别测试插座的左、右两孔氖管均发光。若电路中只有一处故障，则（ ）
A．电冰箱所在电路的b、c间断路
B．电冰箱所在电路的b、c间短路
C．电路的c、d间导线断路
D．灯泡正常发光时，灯泡的两个接线柱都能使试电笔发光
二、多选题
14．对如图四幅图的表述，正确的是（ ）
A．甲图中，闭合开关，小磁针静止时N极指向右侧
B．乙图是奥斯特实验装置，是电动机的工作原理
C．丙图演示的是通电导体在磁场中受到力的作用，发电机是利用这个原理制成的
D．丁图是电磁感应现象实验装置，电磁感应现象法拉第首先发现的
15．图甲所示电路中，电电压保持不变，灯L上标有6V字样。图乙是通过小灯泡L和电阻R1的电流随它们两端电压变化的图像。闭合开关S、S2时，将滑片P移到滑动变阻器R的中点时，小灯泡正常发光，电压表V1的示数为3V。下列说法中正确的是（ ）
A．电电压U为9V
B．滑动变阻器R的最大阻值是30Ω
C．闭合开关S、S2，小灯泡的实际功率为P=1W时，滑动变阻器消耗的功率为1.75W
D．闭合开关S、S1时，电路的最小功率为1.35W
三、填空题
16．疫情期间，小亮发烧去发热门诊，刚进大门就闻到刺鼻的药水味，这是 ___________现象，回到家他除了吃药，还尝试了物理降温，将冷毛巾敷在额头上，这是通过 ___________方式改变内能；家里的暖气中的液体是水，这是利用了水的 ___________较大的特点。
17．家庭电路中，导线绝缘皮容易破损或老化，当人不小心与裸露的导线接触时会发生触电事故，电流经过人体流入大地，这时电路中的______会迅速切断电流，保护人体；当电路中用电器总功率过大时，会导致电路中电流过大，这时电路中的______会迅速切断电路。（均选填“漏电保护器”或“空气开关”）
18．如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置。通电一段时间后，______（选填“左”或“右”）容器连接的U形管液面高度差较大，说明电流通过导体产生的热量跟______（选填“电流”或“电阻”）有关，电流通过R1产生的热量与通过R2产生的热量之比为______。
19如图所示，弹簧下悬挂一块条形磁体，磁体下方有一块电磁铁，闭合开关后，电磁铁的下端是_____（选填“N”或“S”）极；为使弹簧伸长，滑动变阻器滑片P向_____（选填“左”或“右”）端移动。
20．某家庭电能表如图所示，若该家庭单独让空调工作，测得1min内电能表转盘转了120转，则空调消耗的电能为______kW⋅h，空调的电功率是______W。
四、作图题
21．请在图中用导线连接一个三孔插座和一盏带开关的电灯的家庭电路。
22．根据图中小磁针的指向，在图中小括号内标出通电螺线管的N极或S极，以及电的“+”或“﹣”极。
五、实验题
23．在“探究不同物质吸热升温现象”的实验中，实验装置如图甲所示，在两个相同的烧杯中分别装入质量、初温都相同的A、B两种液体。
（1）要完成该实验，除了图甲中所示的器材外，还需要的测量工具有______和______；
（2）有两个规格相同的电加热器，两个酒精灯，上述热中选择______比较合理，原因是______；
（3）本实验是通过比较______来比较两种液体吸收热量多少的，这种研究方法叫______；
（4）根据实验测得的数据，分别描绘出A、B两种液体的温度随加热时间变化的图像，如图乙所示，分析图乙可知______（选填“A”或“B”）的吸热能力更强，若加热过程中无热量损失，则A、B两种液体的比热容之cA∶cB=______。
24．在“测量小灯泡功率”的实验中，提供的器材有：铭牌上仅能看清标有“0.3A”字样的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干。
（1）请用笔画线代替导线将图甲所示的实物电路连接完整______；
（2）闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在变阻器两端时有示数，接在开关两端时无示数，则电路故障是______；
（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，此时电压表示数如图乙所示，小灯泡的额定功率为______W；
（4）在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图丙、丁两种方案，则能测出灯泡额定功率的方案是______；
（5）小明在实验室又完成了另一组“测量小灯泡电功率”的实验。实验中，所用的电电压为6V，小灯泡的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”；
在图甲中移动变阻器的滑片P，当小灯泡正常发光时，电流表示数如图乙所示，继续移动滑片P，并记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I﹣U图像。由图像可知：当小灯泡两端的电压增大时，小灯泡的电阻______（选填“变大”、“不变”或“变小”），如果小灯泡两端的电压为1.9V，则小灯泡的实际功率______0.38W（选填“大于”、小于”或“等于”）；
六、计算题
25．如图甲是一个充电式暖宝宝，其简化电路图如图乙所示，R1和R2均为发热电阻，该充电式暖宝宝可以通过S1、S2、S3三个开关的断开与闭合实现三个挡位（高温、中温、低温）的变化，已知经家庭电路转化后的电电压为12V，R1=20Ω，只闭合开关S2时，电路消耗的总功率为2.88W。求：
（1）只闭合开关S1时电路消耗的电功率；
（2）电阻R2的阻值；
（3）以高温挡正常工作1min电路产生的热量。
26．如图甲所示，电电压不变，小灯泡L的额定电压为10 V，滑动变阻器R1的规格为“10 Ω 1 A”．闭合开关，当滑片P置于距左端三分之一处，灯泡正常发光，电流表指针满偏，电表表盘如图乙所示．
(1)求灯泡的额定功率和电电压．
(2)用定值电阻R2替代小灯泡，再将另一电压表接入电路，其它部分电路连接不变．闭合开关，当滑片P置于某一位置时，两个电压表指针偏转的角度相同，且表示数大于表的示数，两种电表指针偏转角度之比为2∶1.求R2可能的阻值．

参考答案：
1．D 2．B 3．A 4．A 5．B 6．D 7．C 8．B 9．C 10．B 11．B 12．B 13．C
14．AD 15．AD
16． 扩散 热传递 比热容
17． 漏电保护器 空气开关
18． 左 电流 4：1
19． N 右
20． 0.04 2400
21．
22．
23． 秒表 天平 电加热器 电加热器放热稳定，易于控制液体吸收热量的多少 加热时间 转换法 A 2∶1
24． 滑动变阻器断路 0.75 丙 变大 大于 B
25．（1）只闭合开关S1时电路为R1的简单电路，电路消耗的电功率为
（2）只闭合开关S2时，两电阻串联，串联电路总电阻
串联电路总电阻等于各分电阻之和，电阻R2的阻值
（3）当S1、S3闭合，S2断开时，两电阻并联接入电路，串联电路总电阻大于任何一个分电阻，并联电路总电阻小于任何一个分电阻，根据可得此时电路的总功率最大，为高温挡，暖宝宝高温挡的功率为
工作1min产生的热量为
26．（1）由电路图知，闭合开关时，L与变阻器R1串联，电压表测R1两端电压，电流表测电路中电流，P在距左端1/3处时（连入电路的阻值为，灯正常发光，电流表满偏，因为变阻器允许通过的最大电流为1A，所以电流表使用的是0-0.6A量程，所以此时，由可得，灯泡的额定功率：，由欧姆定律可得，变阻器R1两端电压：，所以电电压
；
（2）用定值电阻R2替代小灯泡，R2与变阻器R1串联，其它部分电路连接不变，
①若电压表V2并联在R2两端，如图所示：
两个电压表指针偏转的角度相同，且V2示数大于表V1的示数，所以V2使用0-15V量程，V1使用0-3V量程，且U2=5U1，所以，，电压表偏转2大格，两种电表指针偏转角度之比为2：1，若电流表偏转是电压表偏转的2倍，则电流表示数为0.4A，所以，若电压表偏转是电流表的2倍，则电流表示数为0.2A，所以；
②若电压表V2并联在电两端，如图所示：
则：U2=12V，则，电压表的指针偏转了24小格，若电流表偏转是电压表偏转的2倍，即电流表偏转48小格，不可能；若电压表偏转是电流表的2倍，即电流表偏转12格，则电流表示数为，由串联电路特点和欧姆定律可得：．
