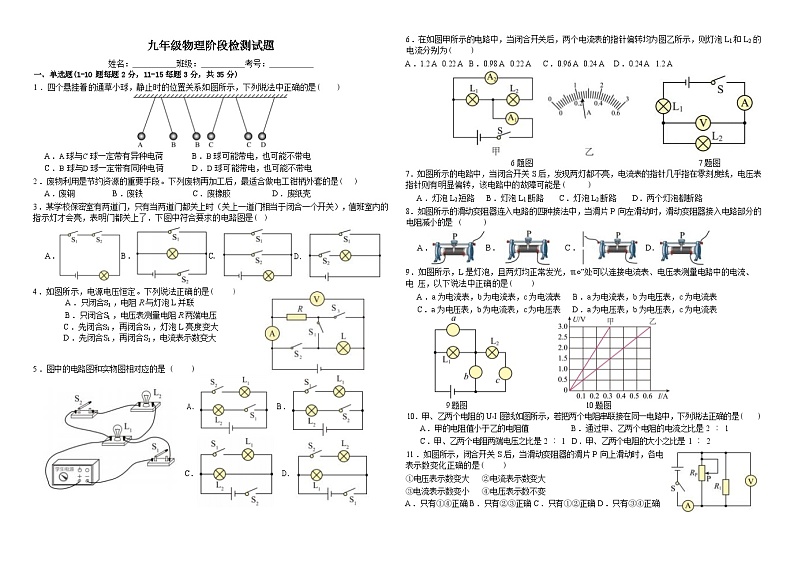

2024-2025学年山东省泰安市肥城市龙山中学九年级上学期物理10月月考试题2024.10。10

这是一份2024-2025学年山东省泰安市肥城市龙山中学九年级上学期物理10月月考试题2024.10。10，共3页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
一、单选题(1-10 题每题 2 分，11-15 每题 3 分，共 35 分)
1 ．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法中正确的是( )
A ．A 球与C 球一定带有异种电荷 B ．B 球可能带电，也可能不带电
C ．B 球与D 球一定带有同种电荷 D ．D 球可能带电，也可能不带电
2 ．废物利用是节约资源的重要手段。下列废物再加工后，最适合做电工钳柄外套的是( )
A ．废铜 B ．废铁 C ．废橡胶 D ．废纸壳
3 ．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的 指示灯才会亮，表明门都关上了．下图中符合要求的电路图是( )
D .
)
A ． B ． C.
4 ．如图所示，电源电压恒定。下列说法正确的是(
A ．只闭合S1 ，电阻 R 与灯泡 L 并联
B ．只闭合S1 ，电压表测量电阻 R 两端电压 C ．先闭合S1 ，再闭合S2 ，灯泡 L 亮度变大 D ．先闭合S1 ，再闭合S2 ，电流表示数变大
5 ．图中的电路图和实物图相对应的是 ( )
6 ．在如图甲所示的电路中，当闭合开关后，两个电流表的指针偏转均为图乙所示，则灯泡 L1 和 L2 的 电流分别为( )
A ．1.2 A 0.22 A B ．0.98 A 0.22 A C ．0.96 A 0.24 A D ．0.24 A 1.2 A
6 题图 7 题图
7．如图所示的电路中，当闭合开关 S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表 指针则有明显偏转，该电路中的故障可能是( )
A ．灯泡 L2 短路 B ．灯泡 L1 断路 C ．灯泡 L2 断路 D ．两个灯泡都断路
8．如图所示的滑动变阻器连入电路的四种接法中，当滑片 P 向左滑动时，滑动变阻器接入电路部分的 电阻减小的是 ( )
A ． B ． C ． D .
9 ．如图所示，L 是灯泡，且两灯均正常发光，ℼ○”处可以连接电流表、电压表测量电路中的电流、电 压，以下说法中正确的是( )
A ．a 为电流表，b 为电流表，c 为电流表 B ．a 为电流表，b 为电压表，c 为电流表
C ．a 为电压表，b 为电流表，c 为电压表 D ．a 为电压表，b 为电压表，c 为电流表
9 题图 10 题图
10．甲、乙两个电阻的 U-I 图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是( )
A ．甲的电阻值小于乙的电阻值 B ．通过甲、乙两个电阻的电流之比是 2 ︰ 1
C ．甲、乙两个电阻两端电压之比是 2 ︰ 1 D ．甲、乙两个电阻的大小之比是 1 ︰ 2
11 ．如图所示，闭合开关 S 后，当滑动变阻器的滑片 P 向上滑动时，各电 表示数变化正确的是( )
①电压表示数变大 ②电流表示数变大
③电流表示数变小 ④电压表示数不变
A ．只有①④正确 B ．只有②③正确 C ．只有①②正确 D ．只有③④正确
A .
C .
B .
D .
12 ．下列说法正确的是( )
①只要导体内自由电荷存在，就能形成电流
②金属导体中自由电子定向移动的方向与导体中电流的方向相反
③在闭合电路中要得到持续的电流就必须有电源
④在并联电路中，有一个支路被断路其余支路仍可照常工作
A ．只有①②正确 B ．只有①④正确 C ．只有②③④正确 D . ①②③④都正确
13 ．某同学在“探究通过导体的电流与其两端电压的关系” 时，将记录的实验数据通过整理作出了如图 所示的图像，下列说法中( )
①当在导体乙的两端加上 1V 的电压时，通过乙导体的电流为 0.1A
②将甲．乙两导体并联到电压为 2V 的电源上时，干路中的电流为 0.6A
③导体甲的电阻小于导体乙的电阻 ④导体两端的电压为零时，导体的电阻也为零
A ．只有①②正确 B ．只有②③④正确 C ．只有①②③正确 D . ①②③④都正确
13 题图 14 题图
14 ．如图所示，下列说法正确的是( )
①只闭合开关 S1 和 S2 时，电灯 L1 和 L2 并联，电流表测通过 L1 的电流
②只闭合开关 S1 和 S2 时，灯 L2 短路，电流表测通过 L1 的电流
③开关 S1 、S2 、S3 都闭合时，形成了短路，L1 和 L2 将烧坏
④只闭合 S1 和 S3 时，电灯 L1 和 L2 并联，电流表测 L1 和 L2 的电流之和
A ．只有②④正确 B ．只有①②正确 C ．只有③④正确 D . ①②③④都正确
15 ．如图甲所示是电阻 A 和 B 的 I-U 图像，下列说法正确的是( )
①电阻 B 为定值电阻
②当电阻 A 两端电压为 2V 时，RA=5Ω
③如图乙所示，当开关闭合，电路电流为 0.2A 时，电路总电阻是 15Ω
④如图丙所示，当开关闭合，电源电压为 1.5V 时，电路总电阻是 3.75Ω
A ．只有①②③正确 B ．只有③④正确 C ．只有②③正确 D ．只有②③④正确
二、填空题（每空 2 分，共 12 分）
16 ．1 节新干电池的电压是 V 。 如图所示的电流表的示数为 A。
17 ．两个定值电阻，甲标有“15Ω; 1A”，乙标有“20Ω; 0.8A”，把它们 串联后接上电源，电路中允许通过的最大电流为 ，并联时电源 的最大电压不能超过 。
18 ．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入 3V 的电路中，则甲乙两 电阻两端的电压之比为 ；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比
为 .
三、作图题（每题 2 分，共 4 分）
19 ．根据实物图画出对应的电路图（图最左侧元件为电动机）。
20 ．把电池组、电流表，电压表三个元件的符号填入图所示的电路中，使得电路接通后，且移动滑动 变阻器的滑片 P，使小灯泡 L 变亮时，电压表的示数变小。
四、实验题（每空 2 分，共 26 分）
21 ．在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验.
(1)连接电路时，开关应处于 状态.
(2)实验中，在 A 、B 、C 三处各接入一个电流表，并选择合适的量程．闭合开关，测得 A 、B 、C 三处
的电流分别为 IA、IB、IC.更换多组 (选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据
如图乙所示.
(3)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是 (写出关系式).
(4)小华在某次实验时，测得 C 处电流 IC 为 0.30 A ，观察到A 处电流表指针位置如图丙所示，则 A 处
电流大小为 A .
拓展设问
(5)以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是 .
A. 探究光的反射定律 B. 伏安法测电阻 C. 探究杠杆平衡条件
22 ．某兴趣小组设计了图甲所示电路进行“探究电流与电压的关系”实验
（1）请用笔画线代替导线将图乙电路连接完整，要求滑动变阻器滑片向左移动时电流表示数变大。
（2）连接电路时，开关应处于 状态。把某定值电阻接入电路，将滑动变阻器的滑片调至最 （选 填“左”或“右”）端。闭合开关，发现电压表无示数，电流表有示数，其原因可能是定值电阻 。 （3）排除故障后，闭合开关，调节滑片 P，当电压表示数为 1.2V 时，电流表示数如图丙所示，则此 时通过定值电阻的电流为 A。调节滑动变阻器，继续进行实验，并将实验数据记录在下表中：
小州同学发现这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时 粗心所引起的，分析时需要把它剔除掉。这组数据是第 （填序号）组。
（4）分析数据得出结论：在电阻一定时，通过导体的电流与导体两端的电压成 。
（5）小滨用电流表和一个已知最大阻值为的滑动变阻器测量未知电阻Rx 的阻值，设计了如图丁所示 的电路图，电源电压未知且保持不变。实验操作如下：
①将滑动变阻器的滑片 P 移动到最右端 b 点，记录此时电流表示数为I1 ；
②将滑动变阻器的滑片 P 移动到最左端 a 点，记录此时电流表示数为I2 ；
③则 Rx = （用已知和测出的物理量R0 、I1 、I2 表示）。
五、计算题（23 题 6 分，24 题 7 分，共 13 分）
23 ．如图所示，电源两端电压为 24V，电阻 R 为 20Ω。
（1）只闭合开关 S，求通过电阻 R 的电流；
（2）同时闭合开关 S 、S1 ，若通过干路的电流为 1.6A，求通过电阻R1 的电流和电阻R1 的阻值。
24. 甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪 的工作原理图。电源电压恒为 3V ，R 是阻值为 10Ω 的定值电阻，R0 为可以感知甲醛污染浓度的可变 电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在 50 以下为轻度污染，50~100 之 间为中度污染，100 以上为重度污染。问：
（1）当污染指数为 50 时，可变电阻 R0 的阻值为多少？
（2）当污染指数为 50 时，电路中的电流为多大？
（3）通过计算说明：当电压表示数为 1V 时，是否属于重度污染？
数据序号
1
2
3
4
5
6
电压 U/V
0.6
0.9
1.2
1.8
2.4
3
电流 I/A
0.12
0.19
1.8
0.48
0.6
