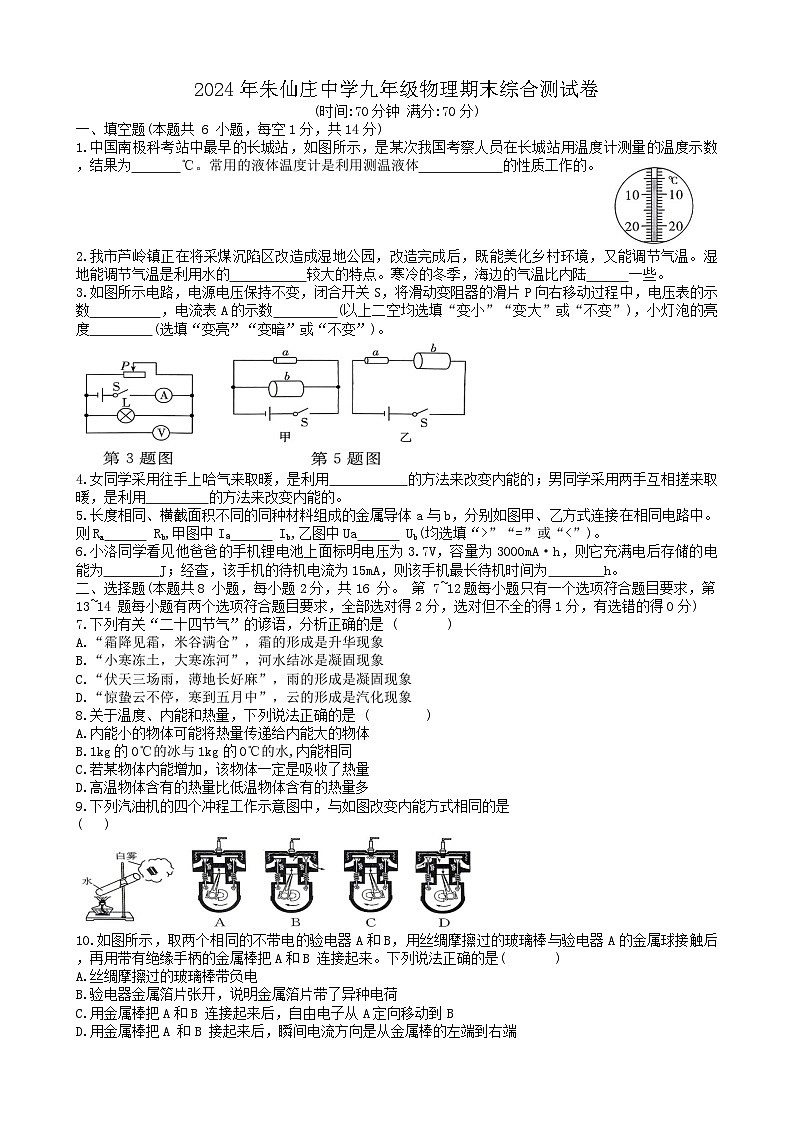

2024年安徽省宿州市朱仙庄中学九年级物理期末综合测试卷

这是一份2024年安徽省宿州市朱仙庄中学九年级物理期末综合测试卷，共4页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

一、填空题(本题共 6 小题，每空1分，共14分)
1.中国南极科考站中最早的长城站，如图所示，是某次我国考察人员在长城站用温度计测量的温度示数，结果为 ℃。常用的液体温度计是利用测温液体 的性质工作的。
2.我市芦岭镇正在将采煤沉陷区改造成湿地公园，改造完成后，既能美化乡村环境，又能调节气温。湿地能调节气温是利用水的 较大的特点。寒冷的冬季，海边的气温比内陆 一些。
3.如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中，电压表的示数 ，电流表A的示数 (以上二空均选填“变小”“变大”或“不变”)，小灯泡的亮度 (选填“变亮”“变暗”或“不变”)。
4.女同学采用往手上哈气来取暖，是利用 的方法来改变内能的；男同学采用两手互相搓来取暖，是利用 的方法来改变内能的。
5.长度相同、横截面积不同的同种材料组成的金属导体a与b，分别如图甲、乙方式连接在相同电路中。则Ra Rb,甲图中Iₐ Ib,乙图中Ua Ub(均选填“>”“=”或“<”)。
6.小洛同学看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3000mA·h，则它充满电后存储的电能为 J；经查，该手机的待机电流为15mA，则该手机最长待机时间为 h。
二、选择题(本题共8 小题，每小题2分，共16 分。 第 7~12题每小题只有一个选项符合题目要求，第13~14 题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分)
7.下列有关“二十四节气”的谚语，分析正确的是 ( )
A.“霜降见霜，米谷满仓”，霜的形成是升华现象
B.“小寒冻土，大寒冻河”，河水结冰是凝固现象
C.“伏天三场雨，薄地长好麻”，雨的形成是凝固现象
D.“惊蛰云不停，寒到五月中”，云的形成是汽化现象
8.关于温度、内能和热量，下列说法正确的是 ( )
A.内能小的物体可能将热量传递给内能大的物体
B.1kg的0℃的冰与1kg的0℃的水,内能相同
C.若某物体内能增加，该物体一定是吸收了热量
D.高温物体含有的热量比低温物体含有的热量多
9.下列汽油机的四个冲程工作示意图中，与如图改变内能方式相同的是 ( )
10.如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B 连接起来。下列说法正确的是( )
A.丝绸摩擦过的玻璃棒带负电
B.验电器金属箔片张开，说明金属箔片带了异种电荷
C.用金属棒把A和B 连接起来后，自由电子从A定向移动到B
D.用金属棒把A 和B 接起来后，瞬间电流方向是从金属棒的左端到右端
在如图所示的电路中，电源电压保持不变。可能使电压表示数与电流表示数同时变小的操作是 ( )
A.闭合开关S
B.移动 R₂ 的滑片
C.用阻值更大的电阻替换 R₁
D.用阻值更小的电阻替换 R₁
12.如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是 ( )
A.电阻R 断路 B.电阻R 短路
C.灯L断路 D.灯 L 短路
13.礼花喷射器结构如图，气罐内有高压气体，气罐通过气阀与纸筒相连。使用时转动纸筒打开气阀，气体将纸筒内的礼花快速喷向远处。对该过程的分析正确的是 ( )
A.罐内气体的内能减少
B.罐内气体分子热运动加剧
C.罐内气体通过热传递方式改变了其内能
D.该过程能量转化方式与汽油机做功冲程相同
14.饮酒后驾驶机动车会严重危害公共安全，属违法行为。如图甲是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R与酒精气体浓度的关系如图乙所示，R0为定值电阻，电源电压恒定不变。闭合开关S后，酒精浓度增大时，下列说法正确的是 ( )
A.电压表示数变大
B.电流表示数变大
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的比值变小
三、作图题(本题共2 小题，每小题2分，共4 分)
15.如图所示,铭牌标识为“220V 40W”的灯泡和“220V5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。
16.请将电源、电流表和电压表分别填入图的空缺处。要求：闭合电键S，电路能正常工作，向右移动滑动变阻器的滑片P时，只有一只电表的示数变大。
四、实验探究题(本题共3小题，第17题5分，第18题7分，第19 题7分,共19分)
17.利用如图甲所示装置做“探究水沸腾时温度变化特点”实验。
(1)安装温度计时，玻璃泡碰到了烧杯底，此时应适当将 (填“A处向上”或“B处向下”)调整。
(2)同学们观察到乙图中明显的实验现象以后，温度计示数将 (填“变大”“不变”或“变小”)，这时气泡内的气体是 (填“空气”或“水蒸气”)。
(3)图丙中，图像A、B是某班两个实验小组的同学根据实验数据作出的图像。分析图像可知：水的沸点是 ℃，两组同学用相同的酒精灯和相同的烧杯进行实验，图像不同的原因可能是 。
18.用如图1所示的电路“探究电流与电阻的关系”，电源电压恒为6V,定值电阻R备有5Ω、10Ω、20Ω、40Ω各一个。
(1)用笔画线代替导线，将图1中的电路连接完整。(要求：滑片P向D端移动时，电路中的电流变大，且导线不能交叉)
(2)连接电路时，开关必须 (选填“断开”或“闭合”)。在电路连接完成后，闭合开关S前应将滑动变阻器的滑片 P 移到 (选填“A”或“B”)端;
(3)将5Ω的定值电阻接入电路闭合开关，移动滑片 P 发现电流表指针反向偏转，造成这种现象的原因是 ;
(4)纠正错误后接着进行实验，实验过程中，将5Ω的电阻换成10Ω的电阻，闭合开关后，为保证电压表示数与更换前相同，滑片P应向 (选填“左”或“右”)端滑动；
(5)实验中依次接入定值电阻，调节滑片使定值电阻两端电压相同，记下电流表读数，绘出电流I与电阻的倒数 1R变化的关系图象2，由图2可知：导体两端的电压一定时，通过导体的电流与导体的电阻成 比；
(6)为完成整个实验，应该选择 (填选项)种规格的滑动变阻器。
A.50Ω、1.0A B.100Ω、1.2A C.200Ω、0.3A
19.小刚利用图甲所示的器材测量小灯泡的电阻，已知小灯泡额定电压为2.5V。
(1)请用笔画线代替导线将如图甲所示的电路连接完整，要求：导线不能交叉，滑片向左滑动灯泡变暗；
(2)闭合开关，小刚发现灯泡不亮，电流表无示数，电压表接近电源电压，则故障原因可能是 ；
(3)排除故障后，小刚分别测出了小灯泡两端电压为1V、1.5V、2.5V时，流过小灯泡的电流，并根据测得数据，绘制了小灯泡的电流随电压变化的图象，如图乙所示，由图象可知，小灯泡两端电压为1V时，小灯泡的电阻为 Ω，小灯泡正常工作时的功率为 W，进一步分析图象可知，灯泡的阻值是 (选填“变化”或“不变”)的；
(4)小刚完成上述实验后，又利用图丙所示电路测量定值电阻Rx的阻值，已知电源电压不变，滑动变阻器的最大阻值为R0，请你完成下列步骤：
①闭合开关，将滑片 P 移到最右端，读出电流表的示数I₁;
② ，读出电流表的示数I₂;
③待测电阻的阻值 Rₓ= (用已知量和测得量的字母表示)。
五、综合应用题(本题共2 小题，第20题8分，第21题 9分，共17分)
20.小华家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。当只有该热水器使用天然气时，把50kg的水从20°C加热到54°C,，天然气表的示数由1365.05m³变为 1365.17m³,，已知水的比热容 c水=4.2×103J/kg⋅℃。天然气的热值 q=7.0× 10⁷J/m³。求：
(1)水吸收的热量；
(2)消耗的天然气完全燃烧放出的热量；
(3)该热水器的效率。
21.如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻. R0的阻值为30Ω，电流表的量程为0~200mA，电压表的量程为0~9V。湿敏电阻R的阻值随湿度RH 变化的关系图象如图丙所示。则在电路安全工作的前提下，请计算出：
(1)当电流表的示数为200mA 时，此时环境的湿度为多少?
(2)湿度RH为70%时，求电压表示数。
(3)装置能监测湿度RH的最大值是多少?
