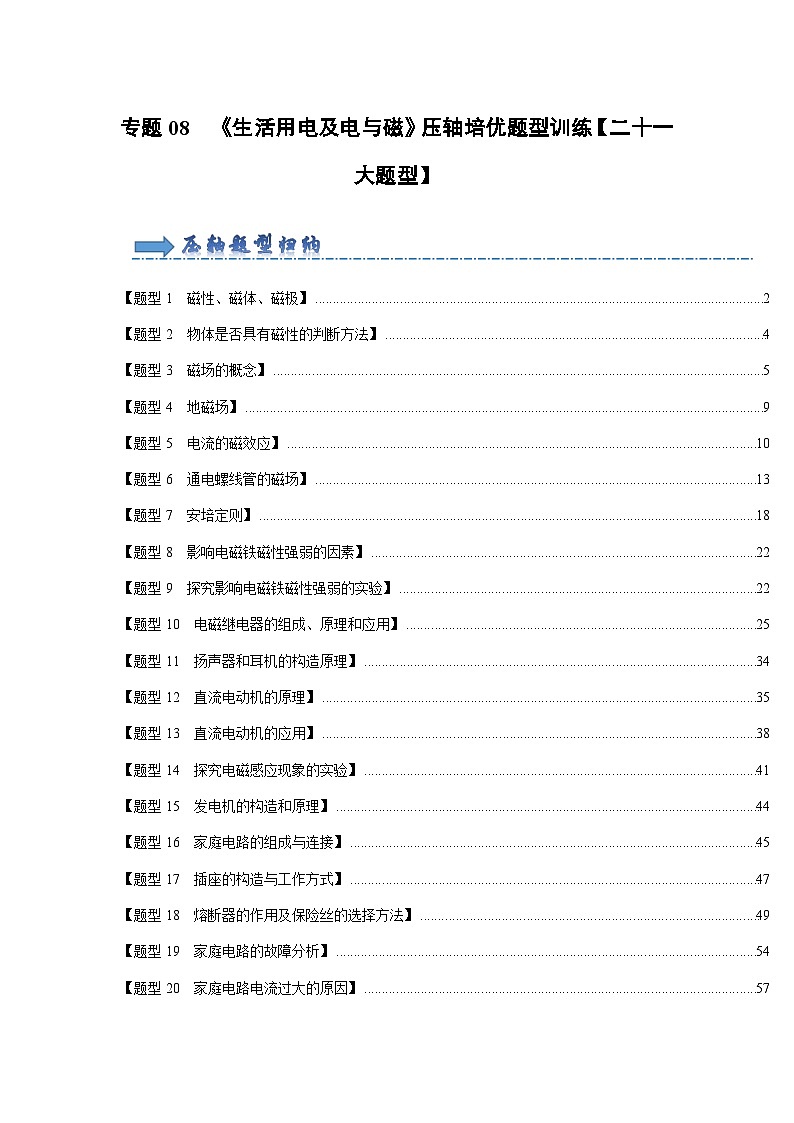

专题08 《生活用电及电与磁》压轴培优题型训练【二十一大题型】-九年级全一册物理《压轴挑战》培优专题训练（人教版）试卷

这是一份专题08 《生活用电及电与磁》压轴培优题型训练【二十一大题型】-九年级全一册物理《压轴挑战》培优专题训练（人教版）试卷，文件包含专题08《生活用电及电与磁》压轴培优题型训练二十一大题型原卷版docx、专题08《生活用电及电与磁》压轴培优题型训练二十一大题型解析版docx等2份试卷配套教学资源，其中试卷共89页， 欢迎下载使用。

\l "_Tc16452" 【题型1 磁性、磁体、磁极】2
\l "_Tc5338" 【题型2 物体是否具有磁性的判断方法】3
\l "_Tc31833" 【题型3 磁场的概念】3
\l "_Tc846" 【题型4 地磁场】5
\l "_Tc846" 【题型5 电流的磁效应】6
\l "_Tc16452" 【题型6 通电螺线管的磁场】7
\l "_Tc846" 【题型7 安培定则】9
\l "_Tc16452" 【题型8 影响电磁铁磁性强弱的因素】10
\l "_Tc5338" 【题型9 探究影响电磁铁磁性强弱的实验】10
\l "_Tc31833" 【题型10 电磁继电器的组成、原理和应用】11
\l "_Tc846" 【题型11 扬声器和耳机的构造原理】15
\l "_Tc846" 【题型12 直流电动机的原理】16
\l "_Tc16452" 【题型13 直流电动机的应用】18
\l "_Tc846" 【题型14 探究电磁感应现象的实验】18
\l "_Tc16452" 【题型15 发电机的构造和原理】19
\l "_Tc5338" 【题型16 家庭电路的组成与连接】19
\l "_Tc31833" 【题型17 插座的构造与工作方式】20
\l "_Tc846" 【题型18 熔断器的作用及保险丝的选择方法】21
\l "_Tc846" 【题型19 家庭电路的故障分析】23
\l "_Tc16452" 【题型20 家庭电路电流过大的原因】24
\l "_Tc846" 【题型21 安全用电原则】25

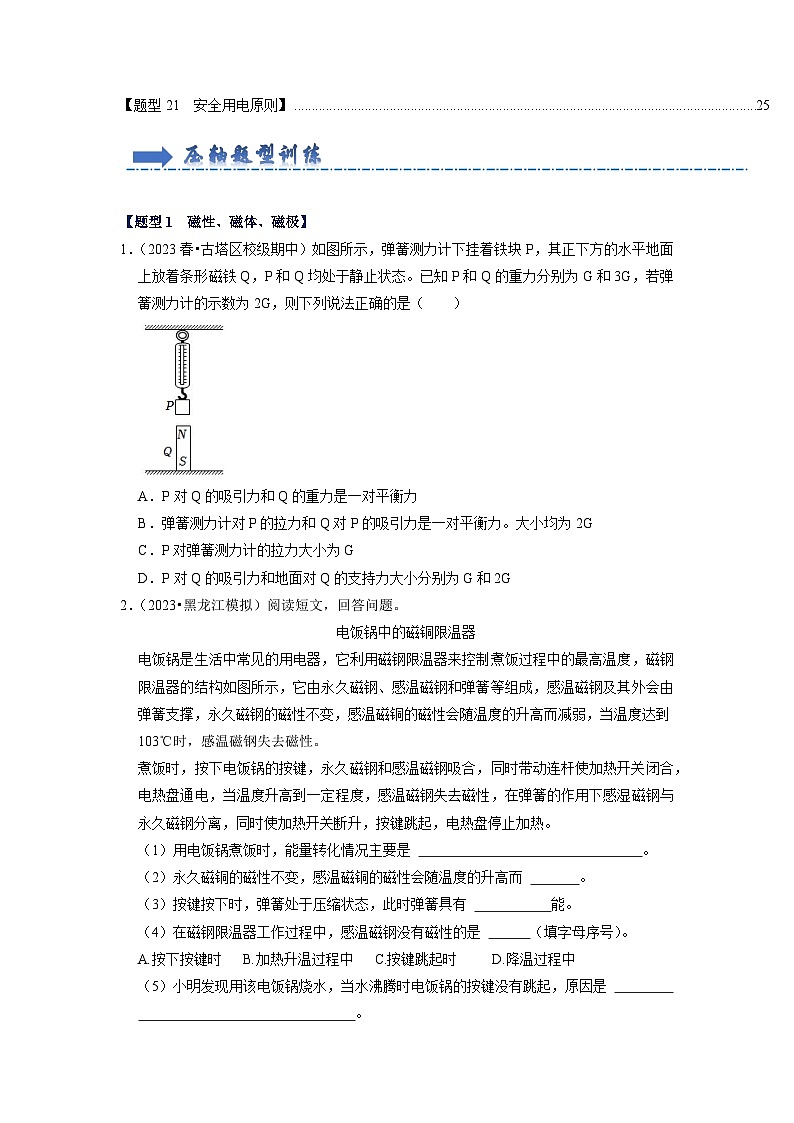

\l "_Tc16452" 【题型1 磁性、磁体、磁极】

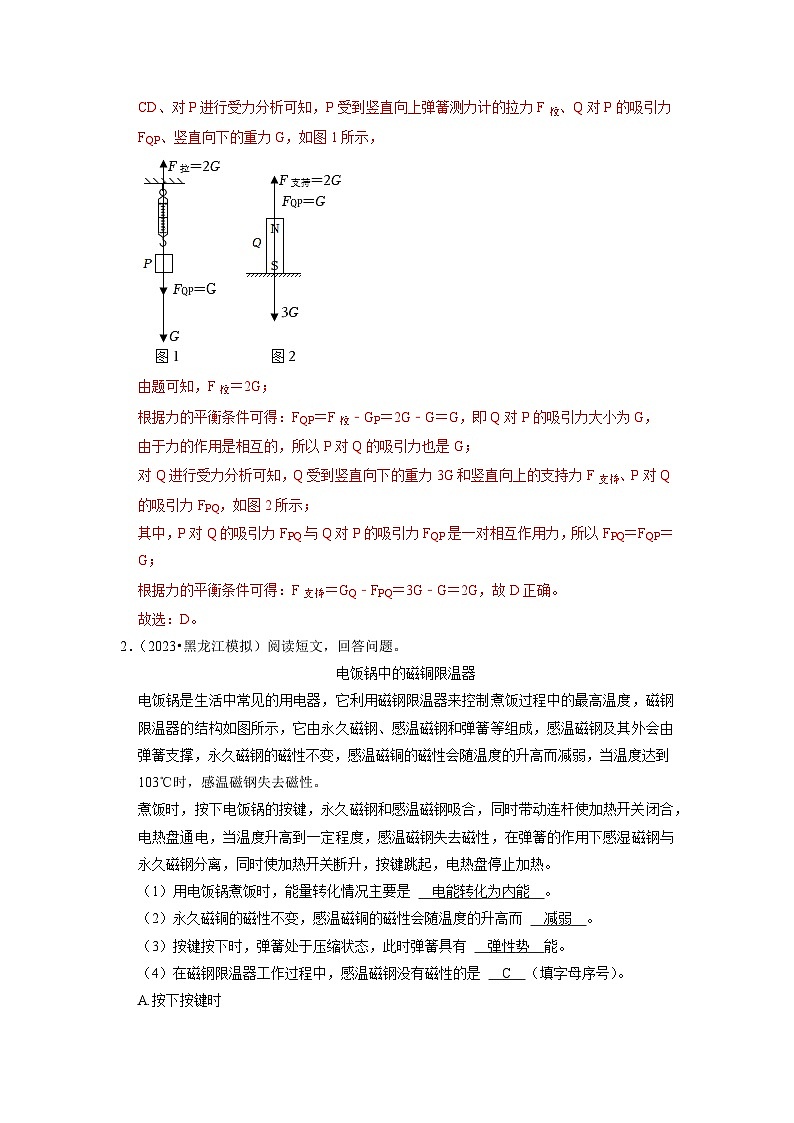

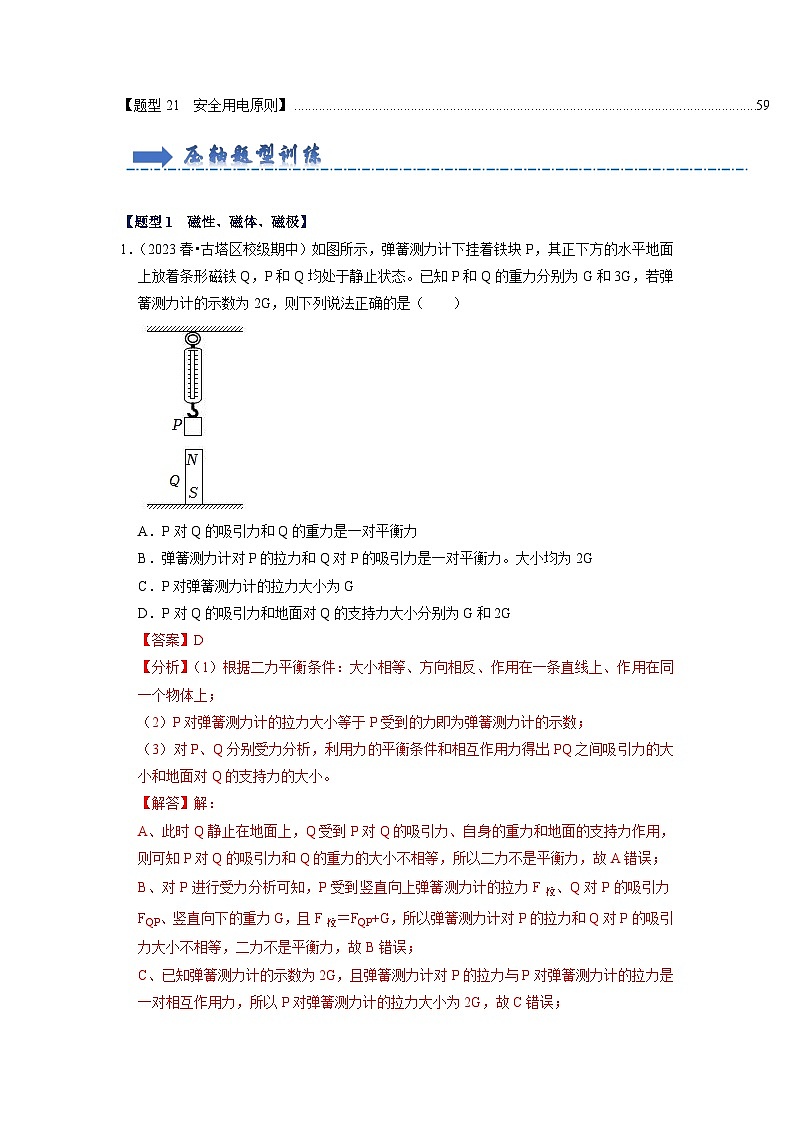

1．（2023春•古塔区校级期中）如图所示，弹簧测力计下挂着铁块P，其正下方的水平地面上放着条形磁铁Q，P和Q均处于静止状态。已知P和Q的重力分别为G和3G，若弹簧测力计的示数为2G，则下列说法正确的是（ ）
A．P对Q的吸引力和Q的重力是一对平衡力
B．弹簧测力计对P的拉力和Q对P的吸引力是一对平衡力。大小均为2G
C．P对弹簧测力计的拉力大小为G
D．P对Q的吸引力和地面对Q的支持力大小分别为G和2G
2．（2023•黑龙江模拟）阅读短文，回答问题。

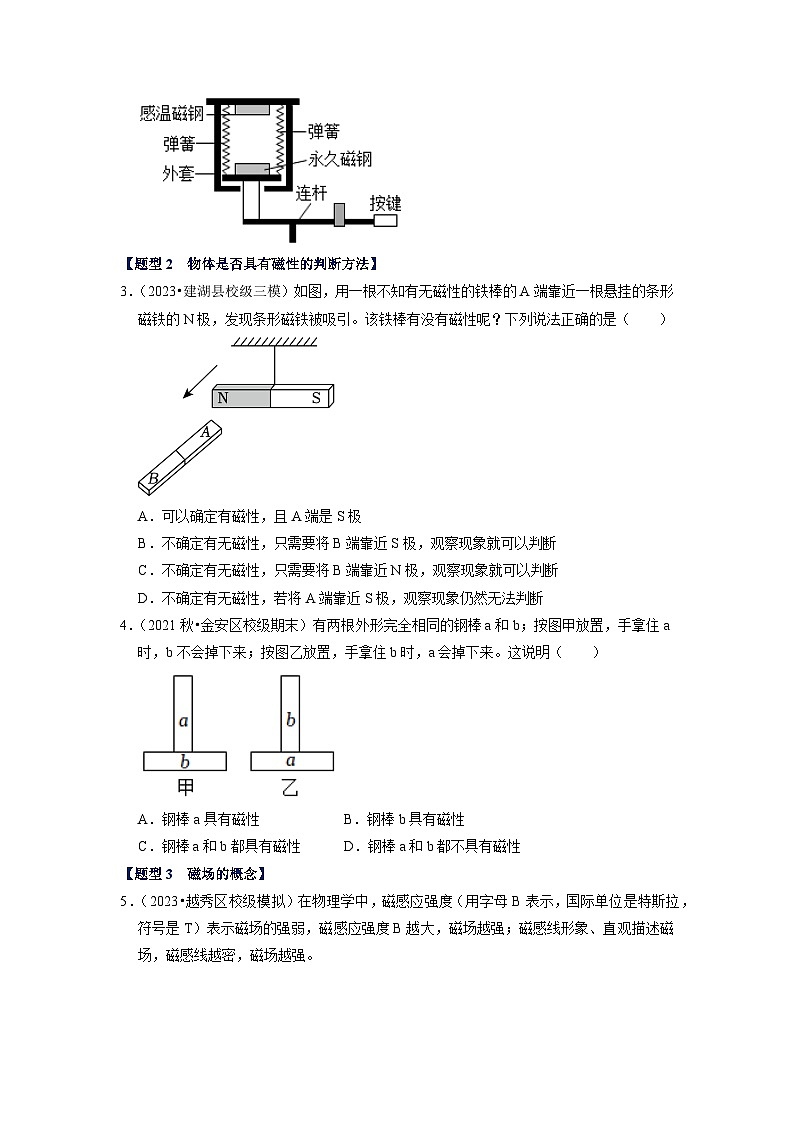

电饭锅中的磁铜限温器
电饭锅是生活中常见的用电器，它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器的结构如图所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外会由弹簧支撑，永久磁钢的磁性不变，感温磁铜的磁性会随温度的升高而减弱，当温度达到103℃时，感温磁钢失去磁性。
煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去磁性，在弹簧的作用下感湿磁钢与永久磁钢分离，同时使加热开关断升，按键跳起，电热盘停止加热。
（1）用电饭锅煮饭时，能量转化情况主要是 。
（2）永久磁铜的磁性不变，感温磁铜的磁性会随温度的升高而 。
（3）按键按下时，弹簧处于压缩状态，此时弹簧具有 能。
（4）在磁钢限温器工作过程中，感温磁钢没有磁性的是 （填字母序号）。
A.按下按键时 B.加热升温过程中 C.按键跳起时 D.降温过程中
（5）小明发现用该电饭锅烧水，当水沸腾时电饭锅的按键没有跳起，原因是
。
\l "_Tc5338" 【题型2 物体是否具有磁性的判断方法】
3．（2023•建湖县校级三模）如图，用一根不知有无磁性的铁棒的A端靠近一根悬挂的条形磁铁的N极，发现条形磁铁被吸引。该铁棒有没有磁性呢？下列说法正确的是（ ）
A．可以确定有磁性，且A端是S极
B．不确定有无磁性，只需要将B端靠近S极，观察现象就可以判断
C．不确定有无磁性，只需要将B端靠近N极，观察现象就可以判断
D．不确定有无磁性，若将A端靠近S极，观察现象仍然无法判断
4．（2021秋•金安区校级期末）有两根外形完全相同的钢棒a和b；按图甲放置，手拿住a时，b不会掉下来；按图乙放置，手拿住b时，a会掉下来。这说明（ ）
A．钢棒a具有磁性 B．钢棒b具有磁性
C．钢棒a和b都具有磁性 D．钢棒a和b都不具有磁性
\l "_Tc31833" 【题型3 磁场的概念】
5．（2023•越秀区校级模拟）在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。
（1）图1为某磁极附近磁感线的方向和分布的示意图。由图可知，该磁极为 极，若在1处放置一个小磁针，当小磁针静止时，其指向应是图2中的 。
（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图3所示，根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而 。
（3）利用该磁敏电阻的R﹣B特性曲线可以测量图1磁场中各处的磁感应强度。
①将该磁敏电阻R放置在磁场中的位置1处。吴力设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图4所示，其中磁敏电阻所处的磁场未画出，实验电路连接如图所示。
②正确接线后，测得的数据如表所示。该磁敏电阻的测量值为 Ω。
③根据该磁敏电阻的R﹣B特性曲线可知，1处的磁感应强度为 T。
④在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电流表的示数 ，电压表的示数 。（填“增大”、“减小”或“不变”）
（4）就现有的实验器材和电路，请提出一个有意义的可供探究的物理问题：
。
（5）在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0mA时，求滑动变阻器接入电路的阻值 Ω，设电源电压为5.50V。
6．（2021春•温岭市校级月考）如图所示，人们研究发现：一个放在磁场中的铁质球壳（截面有一定厚度），外面磁场的绝大部分沿铁质球壳壁“通过”，极少部分进入球内空间，这种现象称为“磁屏蔽”，试回答下列问题：
（1）类比电流与电阻的关系，球内的空气与铁这两种物质，谁的导磁能力强？谁的“磁阻”大？
（2）人们从这一现象得到启发，为使精密仪器不受外面的影响，可以将仪器放在什么地方？
（3）有人为了研究地磁场对动物的影响，把一组小白鼠放在类似铁球内部空间的环境中将地磁场屏蔽掉，结果其寿命比放在正常环境中的另一组小白鼠的短，这个实验说明了什么问题？
\l "_Tc846" 【题型4 地磁场】
7．（2023•顺德区校级一模）如图所示，是小明自制的指南针。硬纸板和大头针制作指南针的底座，用磁体沿一个方向多次划过缝衣针，穿过按扣的两孔，放在底座的针尖上，指南针静止后针尖指向北方。下列说法正确的是（ ）
A．缝衣针的材料是铜
B．针尖部位应标注S极
C．针尖指北是由于地球周围磁感线的作用
D．针尖所指的方向就是该点地磁场的方向
8．（2023•科尔沁区模拟）关于如图四幅图，描述正确的是（ ）

A．图①中，甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B．图②中，司南的勺柄指南，表示指向地磁的南极
C．图③中，环卫工人用扫帚打扫街道时，既不能省力，也不能省距离
D．图④中，神舟十三号航天员首次出舱活动，他们的质量不变
\l "_Tc846" 【题型5 电流的磁效应】
9．（2023•青羊区校级模拟）如图是家庭电路的一部分，下列说法正确的是（ ）
A．空气开关内电磁铁利用了电流的热效应工作
B．白炽灯丝由电阻率小、熔点高的超导材料制成
C．螺丝口灯座的丝口应该接火线，才能满足电压为220V
D．大功率用电器应使用三孔插座
10．（2023•长春模拟）验证大气压强存在的著名实验是 ；如图所示，通电直导线周围的小磁针发生偏转，此现象表明电流周围存在 ；一束与平面镜成40°的光线射到平面镜上，则反射角是 度。
11．（2023•绵阳模拟）在一次课外活动中，小红和小刚设计了如图甲所示的实验。当他们闭合开关S后，发现小磁针发生了偏转，这说明 的周围存在着磁场。接着小红又想用该电路判断电源的正负极。经过讨论小刚找来了一个小铁钉，把导线的一部分绕在上面，制成了一个电磁铁连在电路中，当再次闭合开关S后，小磁针静止时N极的指向如图乙所示。据此他们判断出电源的 端是正极（选填“a或“b”）。
12．（2023•淮安一模）如图甲所示，探究“通电直导线周围的磁场”时，将一根直导线放在静止小磁针的正上方，并与小磁针平行。

（1）闭合开关后，观察到小磁针发生偏转，说明通电直导线周围存在 。改变直导线中的电流方向，小磁针偏转方向 （不变/改变）。
（2）实验中小磁针的作用是 。若移走小磁针，通电直导线周围 （仍有/没有）磁场。
（3）进一步探究表明，通电直导线周围磁场分布情况如图乙所示。它的磁感线是以电流为中心的一系列同心圆。由乙图可知，若甲图中直导线的电流方向不变，将小磁针移到直导线的正上方平行放置，小磁针的偏转方向与原来 （相同/相反），你判断的依据是 。
\l "_Tc16452" 【题型6 通电螺线管的磁场】
13．（2023•鼎城区一模）如图所示是一根锰铜丝制成的软质弹簧，B是水银槽，槽内盛有水银，A的上端通过接线柱与电源相连，A的下端恰好与水银表面接触，开关S闭合后发生的现象是（ ）
A．弹簧伸长变大，灯持续发光
B．弹簧缩短，灯熄灭
C．弹簧上下振动，灯忽亮忽灭
D．弹簧静止不动，灯持续发光
14．（2023•尉氏县一模）在图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）。请在图中标出电源的“+”、“﹣”极，并画出螺线管的绕法。
15．（2022•奉化区模拟）把超强磁铁分别吸附在干电池的正负极两端，制成电磁动力“小车”，并将它放入铜质螺线管中，如图甲，“小车”就能沿着螺线管运动。图乙是它的示意图。
（1）在图乙上画出螺线管中的电流方向；
（2）实验中发现，必须将“小车”全部推入螺线管，“小车”才能运动，“小车”运动的原因是磁铁接触的一段螺线管产生的 与
相互作用；
（3）进一步探究发现，“小车”运动的方向与电池正负极位置和超强磁铁的极性有关。将如图乙装配的小车放入螺线，则小车的运动方向是 ；
（4）要使“小车”运动速度增大，请提出一种方法：
。
16．（2023•鼓楼区校级模拟）如图所示，将质量为80g，体积为100cm3的铁制小球放入盛水的薄玻璃容器的水中在玻璃容器下方有一已经接入电路的螺线管，小灯泡L标有“6V 3W”字样，通过螺线管的电流I与螺线管对铁制小球的作用力F的关系如表所示（灯丝电阻保持不变，不考虑铁制小球与螺线管距离的远近对作用力F的影响）求：
（1）请判断：开关闭合后通电螺线管具有了磁性，其上端为 极。
（2）断开开关铁制小球静止时露出水面的体积是多少？
（3）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是多大？
（4）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大？
\l "_Tc846" 【题型7 安培定则】
17．（2023•榆阳区二模）电梯设置有超载自动报警系统，其工作原理如图甲所示，已知控制电路的电源电压U＝6V，保护电阻R1＝100Ω，压敏电阻R2的阻值随压力F大小变化关系如图乙所示，电梯底座自重和电磁铁线圈的阻值都忽略不计，电磁铁的上端为 极；若电梯在10s内将总重3000N的乘客匀速提升了15m，此过程电动机的工作效率为90%，那么电动机的总功率为 W；当电磁铁线圈电流达到20mA时，衔铁刚好被吸住、若每个乘客平均重610N，则电梯最多可以乘坐 人而不报警。

18．（2023•铁东区三模）如图所示，开关S闭合，发现弹簧拉长，小磁针旋转到如图中所示位置静止，请标出电源的“+”极和小磁针的N极。
19．（2023•朝阳区校级三模）科学兴趣小组的同学进行了一次课后实验，将轻质杠杆的中点支在支架上，调节平衡螺母，使其在水平位置平衡，然后两侧分别挂钩码和一块匀质条形磁体，每个钩码重0.5N，平衡时如图甲所示。
（1）设左侧钩码对杠杆的拉力为阻力，右侧磁体对杠杆的拉力为动力，则此杠杆为
（选填“省力”、“费力”或“等臂”）杠杆。
（2）将右侧条形磁体完全浸没在大烧杯的水中（悬挂位置不变，磁体不接触容器），需将左侧钩码去掉一个并向右移动一格后，杠杆方可在水平位置再次平衡，则匀质条形磁体材料的密度为 kg/m3。
（3）将（2）中磁体从水中取出擦干，将连接好的电磁铁放在条形磁体下方，闭合开关并调节滑动变阻器的滑片位置，使杠杆再次平衡（如图乙所示），则电路A端应与电源的
极相连。
（4）若要杠杆在图丙的情况下平衡，以下措施可行的有 。
①断开开关后，只将条形磁体悬挂位置向右移动一格
②将电源两极连线对调，保持（3）中变阻器滑片位置不变
③将电源两极连线对调，适当改变（3）中变阻器滑片位置
\l "_Tc16452" 【题型8 影响电磁铁磁性强弱的因素】
20．（2021•禹城市一模）将如图所示中的电磁铁连入你设计的电路中（在方框内完成），要求：
A．电路能改变电磁铁磁性的强弱；
B．使小磁针静止时如图所示。
\l "_Tc5338" 【题型9 探究影响电磁铁磁性强弱的实验】
21．（2023•小店区校级一模）实验桌上有学生电源、电磁铁、已调零的电流表、已调零的弹簧测力计、滑动变阻器、软铁棒、带横杆的铁架台、刻度尺和开关各一个，导线若干。小华将这些器材组装成如图所示的实验装置。请利用该装置进行实验，证明：“当线圈匝数一定，通过电磁铁线圈中的电流越大，电磁铁的磁性越强”。
（1）请写出仪器组装好以后的实验步骤；
（2）请设计实验数据记录表格。
22．（2021秋•肇东市校级期末）在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）实验中通过观察 来判断电磁铁磁性的强弱，这种研究方法 。当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 （填“增加”或“减少”），说明电流越 ，电磁铁磁性越强。
（2）根据图示的情境可知， （填“甲”或“乙”）的磁性强，说明电流一定时，
，电磁铁磁性越强。
（3）根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的 极。
（4）电磁铁吸引的大头针下端分散的原因是 。
\l "_Tc31833" 【题型10 电磁继电器的组成、原理和应用】
23．（2023春•成武县期中）我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒OF绕O点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关S，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（ ）
A．应选R1作为该电路的湿敏电阻
B．在M、N、Q三处位置中，湿敏电阻应安装在M处
C．小于设定值时，湿度越小警示灯越亮
D．向右移动滑片P，可使警示灯在较小湿度下实现闪烁
24．（2022秋•开江县期末）小明利用光敏电阻受到光照时电阻变小特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭．在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（ ）
A．增加电磁铁线圈的匝数 B．滑动变阻器滑片P向右移动
C．抽出电磁铁中的铁芯 D．减小控制电路电源电压
25．（2022春•慈溪市校级月考）小科设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻。R的电阻大小随压力大小变化关系如图乙。
（1）调试好电路，闭合开关S1和S2，当超载车辆通过时，限载报警器会 （填“灯亮”或“铃响”）。
（2）一般交通主干道的抗压能力比村道路要强得多。若把村道路限载报警器应用到主干道，就要适当调高报警的限载重量，下列操作可行的是 （填编号）。
A.把变阻器R0的滑片适当左移 B.把变阻器R0的滑片适当右移
C.把电源1的电压适当增大 D.把电源1的电压适当减小
26．（2023•镇江二模）图甲是一种自动蓄水装置示意图：力敏电阻固定不动，下方悬挂一圆柱体（其位置不随水面变化）。闭合开关S，水泵工作，向空水箱里缓慢注水，当水位达到设定高度h0时，水泵自动停止注水，此时柱体浸入水中的深度恰好为其高度的一半。已知：控制电路电源电压为4.5V，电阻箱R2阻值为10Ω，力敏电阻R1阻值与拉力F的关系如图乙所示，柱形物体的质量为1.5kg，底面积为10cm2，当线圈中电流I≤0.15A时，衔铁被释放，忽略线圈电阻，g取10N/kg。
（1）由图乙可知，随着力敏电阻所受拉力变大，其阻值 ，随着水位升高，柱体缓慢浸入水中，柱体对力敏电阻拉力 ，线圈中电流 （均选填“变大”、“变小”或“不变”）。
（2）水位达到设定高度时，柱形物体浸入水中的深度h为 cm。
（3）柱形物体的密度为 g/cm3。
（4）若要降低水位设定高度h0，下列方法不可行的是 （多选）。
A．适当减小电源电压
B．将电阻箱R2的阻值调小一些
C．减少线圈的匝数
D．保持柱状体形状和体积不变，换用密度更大的柱形物体
27．（2023•汕头校级模拟）如图甲所示，这是物理兴趣小组设计的汽车转向指示灯电路模型，电路中电源电压恒为6V，指示灯的规格均为“6V 3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。当转向开关与触点“2和3”刚接通时，电磁铁中有电流通过，右转指示灯发光较暗，接着，衔铁被吸下，触点A与B接通，电磁铁和电阻R0被短路，右转指示灯发光较亮，此时，由于电磁铁中没有电流通过，衔铁被弹簧拉上去，触点A与B分离，电磁铁中又有电流通过，随后电磁铁又将衔铁吸下，如此循环，右转指示灯会较暗、较亮交替闪烁。当开关与触点“2和3”接通时，右转向指示灯两端实际电压变化规律如乙图所示。已知右转向灯发光较暗时，其两端实际电压为Ux，其消耗的实际功率为额定功率的9%，不考虑指示灯电阻随温度的变化。
（1）右转向灯发光较暗时，触点A和触点B的状态是 （选填“接通”或“断开”）；此时指示灯消耗的实际功率是 W，指示灯两端的实际电压Ux＝ V；
（2）右转向灯交替工作3s，其消耗的电能是 J；
（3）定值电阻R0的大小是 Ω；
（4）开关与触点“3和4”接通时，指示灯的状态是 （选填“亮度不变地持续发光”或“亮暗交替发光”）。
28．（2023•玄武区一模）如图甲所示为兴趣小组设计的“汽车超载记录器”原理图，OAB为轻质水平杠杆，O为支点，OA：AB＝1：9。R为压敏电阻，其所受压力与电阻的关系如图乙所示。变阻器R1规格为“50Ω 2A”，电磁继电器线圈电阻为5Ω，当通过线圈的电流大于0.1A时，电磁继电器的衔铁被吸下。
（1）车辆超载时， 亮，照相机拍照，记录违法行为。
（2）若某路段限载40t（即禁止质量超过40t的车通行），当车辆质量刚好为40t时，控制电路电压U的取值范围是多少？
（3）若控制电路电压恒为5.5V，在其他条件不变的情况下，该“超载记录器”能设置的最低限载是多少吨？
（4）某些主干道抗压能力较好，允许通行质量更大的车辆，需适当调高限载，下列措施可行的是 。
A.适当增大R1阻值 B.A点适当左移 C.适当减小控制电路电源电压 D.B点适当左移
\l "_Tc846" 【题型11 扬声器和耳机的构造原理】
29．（2022秋•和平区校级期末）下列选项中与图中工作原理相同的是（ ）
A．B．
C．D．
\l "_Tc846" 【题型12 直流电动机的原理】
30．（2022•中宁县模拟）我国从今年4月15日起，正式实施电动自行车新国标。李强购置了一辆符合新国标的电动车，如图所示，其整车质量为50kg，最高速度为25km/h，g取10N/kg。试问：
（1）对蓄电池充电时，电能转化为 能；行驶时，电动机提供动力，其工作原理是 。
（2）李强骑车在水平路面上匀速行驶了2min通过的路程位600m，则他骑车的平均速度是多少m/s？
（3）当蓄电池的电全部耗完后，若充电功率为100W，充满电需要5h，不计能量损失，则充满电后蓄电池储存的电能为多少？
（4）蓄电池充满电后，当质量为70kg的李强在水平路面上骑着车，车轮与水平地面的总接触面积是100cm2，则他骑车时对地面的压强是多少Pa？
（5）新国标为什么对电动车的整车质量、最高速度都进行了限制？请用物理知识简要分析原因。
31．（2022•柘城县校级三模）小明家购买了一辆油电混合动力汽车，该车利用汽油机和电动机共同提供动力，其蓄电池最多可以储存66kW•h的电能，电动机将电能转化为机械能的效率可达70%。
（1）电动机的原理与 （选填“扬声器”或“动圈式话筒”）的原理相同。
（2）该汽车某次在平直公路上匀速行驶时，受到的阻力为720N，则该车匀速行驶100km的过程中牵引力做了多少功？
（3）蓄电池充满电后，只让电动机提供动力，假设汽车受到的阻力不变，该车持续行驶的最大路程是多少千米？
（4）假设汽车受到的阻力不变，只让汽油机提供动力，汽油的热值取4×107J/L，汽油机的效率为30%，则汽车匀速行驶100km需要汽油多少升？
\l "_Tc16452" 【题型13 直流电动机的应用】
32．（2023•立山区校级一模）学习电动机和发电机时，课本上安排了三个活动。
（1）图（甲）是观察磁场对通电线圈的作用的实验装置，将线圈两端的漆全部刮去后放入磁场，闭合开关，会观察到线圈将 （能/不能）持续转动，原因是当线圈平面与磁感线 时，线圈受到磁场作用力相互平衡。
（2）图（乙）是自制简易电动机模型。刮漆部位及方法见放大图。按这种方法刮漆，目的是使线圈转到平衡位置时，线圈中 （有/没有）电流，从而能够按原方向持续转动，因此这一部位就相当于直流电动机中的 换向器 （填某一部件的名称）．通电后线圈能转动，如要加快转动速度，可采取的做法是： （写出一种即可）。
（3）将图甲的装置改装成图丙所示的发电机，在风车持续转动时线圈中产生的是
（直流/交流）电。
33．（2023•清江浦区校级三模）节能减排、绿色环保的新能源汽车成为未来汽车发展的方向。某种型号纯电动汽车的部分参数如表所示：
（1）电动汽车前进和倒车是通过改变 来改变电动机的转动方向的；
（2）纯电动汽车行驶时极为安静，它减弱噪声的途径是在 （选填“声源处”或“传播途中”）；
（3）当人驾驶汽车在水平路面上匀速直线运动时，下列说法中错误的是 ；
A.汽车轮胎上的花纹是为了增大摩擦
B.汽车刹车时由于具有惯性不能立即停止下来
C.汽车的重力与地面对汽车的支持力是一对平衡力
D.人对汽车的压力与汽车对人的支持力是一对相互作用力
（4）空车静止在水平地面上时对地面的压强为 Pa；
（5）假如汽车上只有质量为60kg的司机一人，汽车以60km/h的速度匀速行驶36km，耗电9kW•h。设汽车所受的阻力为汽车总重的0.05倍，则电动汽车牵引力所做的功为
J；电动汽车电能转化为机械能的效率为 ；
如图是小明为该车设计的转向指示灯电路，当单刀双掷开关S与“1”接通时，左转指示灯L1将会亮暗交替闪烁，请分析该转向指示灯工作的物理过程
。
\l "_Tc846" 【题型14 探究电磁感应现象的实验】
34．（2023•越秀区校级模拟）探究产生感应电流条件的实验步骤如图甲、乙、丙所示。
（1）本实验中，我们通过观察什么现象来判断电路是否有感应电流？
（2）通过比较图 与图 可知，产生感应电流的一个条件是电路要闭合；通过比较图 与图 可知，产生感应电流的一个条件是导体要在磁场中做切割磁感线运动。
（3）若图甲中AB棒不动，磁铁左右水平运动，电路中 感应电流（选择“有”或“无”）。
35．（2022•泉港区模拟）沈仔细同学在探究“感应电流产生的条件”实验中，发现每次电流表指针的偏转角度不相同，于是他提出了“感应电流的大小与哪些因素有关”的问题，并做出以下猜想：
猜想一：感应电流的大小与磁场的强弱有关；
猜想二：感应电流的大小与导体切割磁感线的速度有关；
猜想三：感应电流的大小与切割磁感线的导体长度有关。
为验证自己的猜想是否正确，他选用的器材有：导体棒一根，10匝线圈和20匝线圈各一个（导体棒电阻与多匝线圈电阻近似相等），磁场强度不同的蹄形磁铁三块，灵敏电流表一块，长导线若干。请你帮他完成下列内容：
（1）为了验证猜想一，他做了如下实验。
①首先用图1所示的装置做实验，导体棒ab以速度v1切割磁感线，观察并记录电流表指针偏转的格数n1。
②调换一块磁场强度更强的磁铁，并将导体棒换成10匝线圈，线圈的一边置于磁场中，如图2所示，并以速度v2（v2＞v1）切割磁感线，观察并记录电流表指针偏转的格数n2。
请你说明他的操作中存在的问题；
（2）设计出探究“猜想二”的记录数据表格。
\l "_Tc16452" 【题型15 发电机的构造和原理】
36．（2023春•成武县期中）图甲所示是一种自行车上的装置，车前端的灯泡与该装置内部线圈相连，自行车车轮的转动带动该装置上端的小轮转动，小轮带动内部的磁铁转动，灯泡便发光照明，图乙是其结构示意图。下列分析正确的是（ ）
A．该装置是一种电动机
B．该装置将电能转化为机械能
C．该装置是一种发电机
D．车轮与小轮间应尽量光滑
\l "_Tc5338" 【题型16 家庭电路的组成与连接】
37．（2023•邓州市一模）如图是小明设计的家庭电路，电灯开关已断开。下列说法中正确的是（ ）

A．灯泡和开关的接法是错误的
B．导线B与大地之间的电压为220V
C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D．试电笔插入两孔插座的左孔，氖管发光
38．（2021秋•龙凤区期末）小明常用的一个插线板由一个三孔和一个二孔插座组成，并带有开关、保险丝功能。如果接入的用电器电流过大，保险丝会熔断，所有插座停止提供工作电压。如果开关断开时所有插孔都不能提供工作电压，闭合时能提供工作电压；根据上述现象请在图中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通。
39．（2022秋•阿克苏市校级期末）将电灯和开关连入电路，用开关控制电灯。
40．（2022秋•鼎城区期末）请在图中用笔画线代替导线将电灯、插座正确接入电路。
\l "_Tc31833" 【题型17 插座的构造与工作方式】
41．（2023•新华区校级一模）“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
（1）插线板上标记A的插孔，应与家庭电路的 线相连；
（2）将台灯的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是 。
42．（2021•青羊区校级模拟）如右图所示是一种煲汤用的电饭锅工作原理图，其中温控器的作用是当水沸腾后能自动断电一段时间。电饭锅的部分参数如下表所示。
（1）三脚插头上标着E的导线和 相连，插座上相应的导线和 相连。
（2）调节切换开关可以使电饭锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“ ”时为保温挡。小瑾发现，当电饭锅处于保温挡正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是
。
（3）该电饭锅处于高温挡正常工作时，使4.5L的水温度升高54℃需要42min，那么电饭锅的效率为多少？[c水＝4.2×103J/（kg•℃）]
（4）倡导“低碳生活”是实现人与自然和谐相处的重要体现。以下做法不符合“低碳生活”要求的是
A．出行时尽量使用自行车 B．大力开发利用太阳能和风能
C．节约用水、用电、用气 D．大力发展以煤为燃料的火力发电。
\l "_Tc846" 【题型18 熔断器的作用及保险丝的选择方法】
43．（2023•陕西模拟）下面是一家住户内的配电系统方框图，对应的说法中正确的是（ ）
A．当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光
B．漏电保护器切断电路时，空调和电灯都不能工作
C．当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的
D．当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电路，对人身起到保护作用
44．（2022•南海区模拟）为了安全用电，在家庭电路设计安装中使用漏电保护器。漏电保护器是在用电器发生漏电或人体触电时实施保护的装置。家庭电路漏电时，通过火线和零线的电流不相等（如图中虚线框内A、B两点电流不相等），漏电保护器中有一特殊装置（在图中虚线框内未画出）检测到该差异后，会自动切断电源，起保护作用。下图是模拟漏电的试验电路，由一只开关S和电阻R组成，闭合开关S能模拟漏电情形的连接电路是（ ）
A． B．
C． D．
45．（2023•柘城县一模）实验学校的电热水器具有自动进水、自动加热、保温、缺水保护、漏电保护等功能，该电热水器加热时的额定功率为3000W，制热水能力为30L/h。图甲是其储水箱水位探测电路原理图，其中电源电压为24V，A为水位表（由量程为0～0.6A的电流表改装而成），R0的阻值为10Ω，Rx为压敏电阻，其阻值与储水箱中水深的关系如图乙所示。则：
（1）电热水器工作时利用电流的 ；漏电保护器的主要作用是
。
（2）当水位表指示储水箱中的水深为0.2m时，探测电路的总功率是多少瓦？
（3）若一台电加热器每天加热360L净水，那么全校六台电热器一个月（按30天）仅加热就需要耗费多少度电？
46．（2023春•永丰县期中）小明是家务小能手，经常用挂烫机熨烫衣服。挂烫机是通过电热丝R1、R2加热水箱中的水，产生水蒸气来熨烫衣服。它的正常工作电压为220V，水箱最多装水0.2kg，加热功率有高、低两个挡位，高挡位功率为1000W，低挡位功率为800W，其工作原理图如图甲所示。
（1）熔断器在电路中起到 作用；
（2）若将水箱中0.2kg的水从20℃加热到100℃，水吸收多少热量？
（3）已知挂烫机在高挡位工作时的加热效率是84%，求上述第（2）过程中需要用高挡位加热多长时间？
（4）小明是一个爱思考的孩子，他把电路原理甲图改为乙图，也设有两个挡位。已知熔断器允许通过的最大电流为8A，请判断乙图电路是否合理，通过计算说明原因。
\l "_Tc846" 【题型19 家庭电路的故障分析】
47．（2023•青山区二模）临近中考，小明在家挑灯夜读，当把台灯插头插入插座时，家里的用电器突然全部停止了工作，关于这种现象形成的原因是（ ）
A．插头插入这个插座时，导致火线和零线相接触形成了短路
B．插头与插座没有形成良好接触，仍然是断路状态
C．插座的火线和零线原来就相接触形成了短路
D．台灯功率过大导致干路中总电流过大，空气开关跳闸
48．（2023•涪城区模拟）如图所示，在三个电阻R1、R2和R3中只有一个电阻断路，一个电阻短路，现用一只标有“220V”字样的较大功率的灯泡对该电路进行检测，当它接在如表所列的某两点时，灯泡的亮暗情况如表所示，则（ ）
A．电阻R1断路，电阻R2短路 B．电阻R1短路，电阻R2断路
C．电阻R1断路，电阻R3短路 D．电阻R1短路，电阻R3断路
49．（2023•射洪市校级模拟）如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。由此可以确定（ ）
A．L1灯头短路 B．L1灯头断路 C．L2灯头短路 D．L2灯头断路
50．（2023•黑山县模拟）家庭用电安全不容忽视，根据图中的事例回答以下问题：
（1）如图甲所示，若家庭电路无任何故障，将试电笔放入插座插孔，若氖管发光则该插孔连接的是 线；
（2）如图乙所示，洗衣机的电源插头是三脚插头，则三脚插头标着E的导线和 相连；
（3）如图丙是起保险作用的空气开关，它能避免由于短路或 原因，而使电流过大产生的危险。
\l "_Tc16452" 【题型20 家庭电路电流过大的原因】
51．（2022秋•秦皇岛月考）下列几种情况中不会引起“跳闸”的是（ ）
A．日光灯的开关发生短路
B．同时使用大功率用电器
C．火线和零线直接连通
D．用电器插头的绝缘皮破损
52．（2022秋•望城区期末）（多选）家庭电路中的熔丝烧断了，原因可能是（ ）
A．灯泡的灯丝烧断了 B．使用了功率过大的用电器
C．用电器发生短路 D．电路中接入了一个台灯
53．（2023•梁溪区校级一模）造成家庭电路中电流过大的原因可能是① ②用电器的总功率过大。另外，对于因线路连接处接触不良现象，也应当引起我们足够的重视。与连接完好相比，线路接触不良处的阻值将 ，造成此处产生的热量多，以致火灾。
\l "_Tc846" 【题型21 安全用电原则】
54．（2023•高新区校级模拟）纯电动汽车环保节能。如图所示是电动汽车的充电桩，下列有关说法符合安全用电要求的是（ ）
A．安装充电桩时，不连接地线也可以 B．有充电桩起火，应迅速浇水扑灭
C．电线破损时，只要稍加注意便可安全使用 D．安装充电桩时，必须断开电源
55．（2023•柞水县模拟）下列做法符合家庭用电安全的是（ ）
A．图﹣1：使用试电笔检测电路
B．图﹣2：电路连接有金属外壳的用电器
C．图﹣3：灯泡、开关及三孔插座的连接是正确的
D．图﹣4：多个大功率用电器同时使用同一个接线板
56．（2023•建华区三模）小雨家所住的小区是几十年的老旧小区。最近一段时间，小雨想在家中添置几样大功率的用电器，但又担心小区线路老化存在安全隐患。请你帮助小雨提几点建议，在添置大功率用电器之前要考虑哪些方面问题。1
2
3
U/V
1.50
3.00
4.50
I/mA
3.00
6.00
9.00
I/A
0.1
0.2
0.3
0.4
0.5
F/N
0.05
0.1
0.15
0.2
0.25
空车质量
1380kg
最大功率
100kW
轮胎与地面总接触面积
0.032m2
最高速度
120km/h
电池容量
42kW•h
最大续行里程
260km
容积
4.5L
额定功率
220V
保温功率
80W
加热功率
500W
灯并接处
a、d
a、b
b、c
c、d
a、c
灯发光情况
正常发光
不发光
比正常发光暗
不发光
比正常发光暗
