2024—2025高中物理选择性必修2一轮复习单元素养评价试卷(二)　电磁感应

这是一份2024—2025高中物理选择性必修2一轮复习单元素养评价试卷(二)　电磁感应，共7页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。

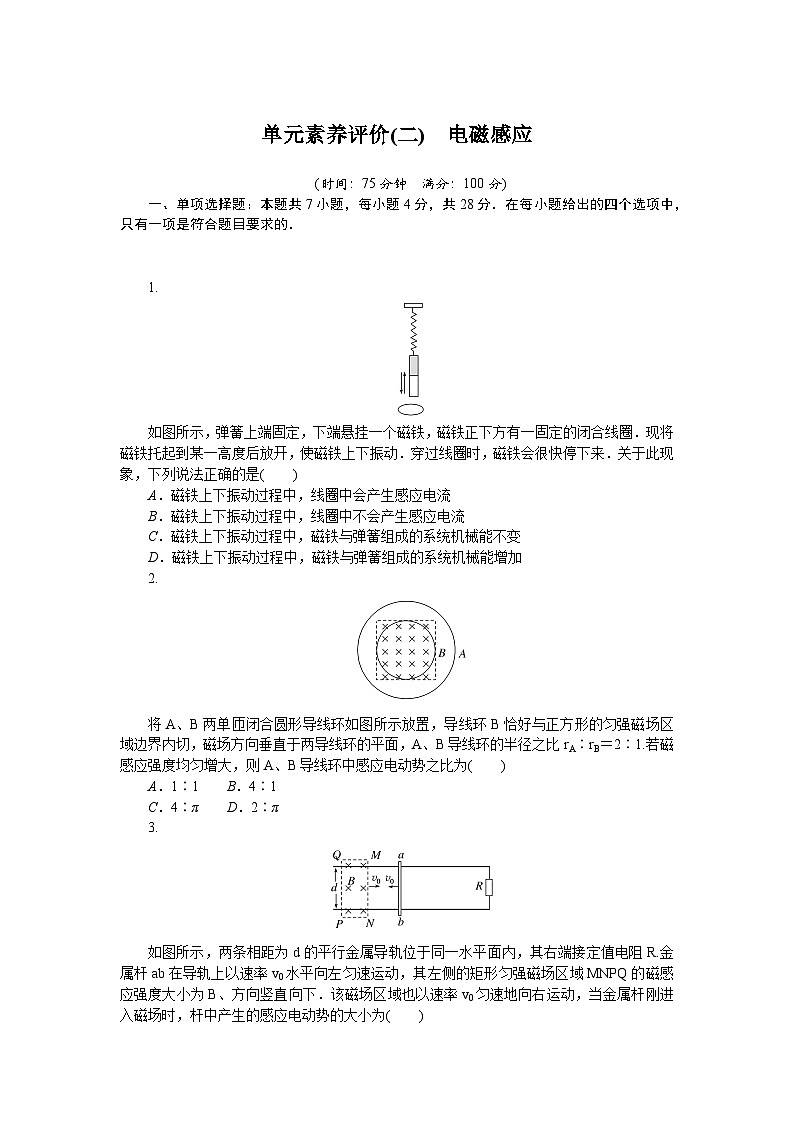

一、单项选择题：本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一项是符合题目要求的．
1.
如图所示，弹簧上端固定，下端悬挂一个磁铁，磁铁正下方有一固定的闭合线圈．现将磁铁托起到某一高度后放开，使磁铁上下振动．穿过线圈时，磁铁会很快停下来．关于此现象，下列说法正确的是( )
A．磁铁上下振动过程中，线圈中会产生感应电流
B．磁铁上下振动过程中，线圈中不会产生感应电流
C．磁铁上下振动过程中，磁铁与弹簧组成的系统机械能不变
D．磁铁上下振动过程中，磁铁与弹簧组成的系统机械能增加
2.
将A、B两单匝闭合圆形导线环如图所示放置，导线环B恰好与正方形的匀强磁场区域边界内切，磁场方向垂直于两导线环的平面，A、B导线环的半径之比rA∶rB＝2∶1.若磁感应强度均匀增大，则A、B导线环中感应电动势之比为( )
A．1∶1 B．4∶1
C．4∶π D．2∶π
3.
如图所示，两条相距为d的平行金属导轨位于同一水平面内，其右端接定值电阻R.金属杆ab在导轨上以速率v0水平向左匀速运动，其左侧的矩形匀强磁场区域MNPQ的磁感应强度大小为B、方向竖直向下．该磁场区域也以速率v0匀速地向右运动，当金属杆刚进入磁场时，杆中产生的感应电动势的大小为( )
A．0 B．Bdv0
C．2Bdv0 D．4Bdv0

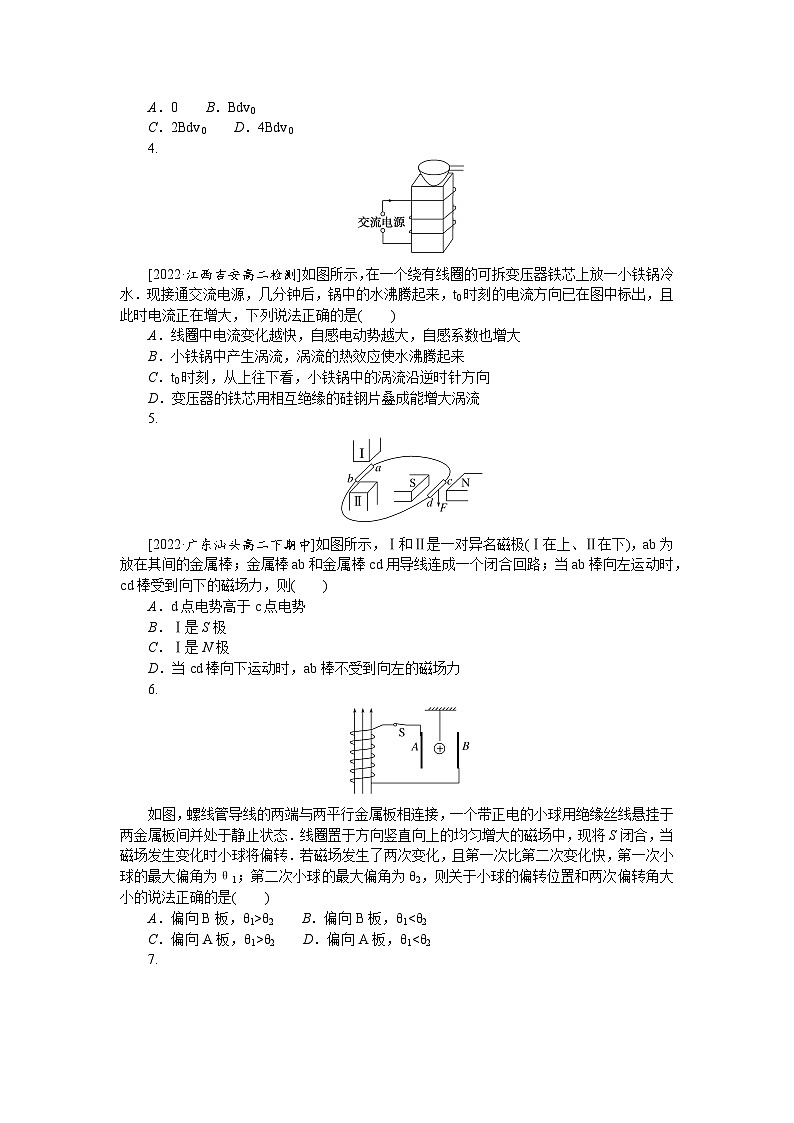

4.
[2022·江西吉安高二检测]如图所示，在一个绕有线圈的可拆变压器铁芯上放一小铁锅冷水．现接通交流电源，几分钟后，锅中的水沸腾起来，t0时刻的电流方向已在图中标出，且此时电流正在增大，下列说法正确的是( )
A．线圈中电流变化越快，自感电动势越大，自感系数也增大
B．小铁锅中产生涡流，涡流的热效应使水沸腾起来
C．t0时刻，从上往下看，小铁锅中的涡流沿逆时针方向
D．变压器的铁芯用相互绝缘的硅钢片叠成能增大涡流
5.
[2022·广东汕头高二下期中]如图所示，Ⅰ和Ⅱ是一对异名磁极(Ⅰ在上、Ⅱ在下)，ab为放在其间的金属棒；金属棒ab和金属棒cd用导线连成一个闭合回路；当ab棒向左运动时，cd棒受到向下的磁场力，则( )
A．d点电势高于c点电势
B．Ⅰ是S极
C．Ⅰ是N极
D．当cd棒向下运动时，ab棒不受到向左的磁场力
6.
如图，螺线管导线的两端与两平行金属板相连接，一个带正电的小球用绝缘丝线悬挂于两金属板间并处于静止状态．线圈置于方向竖直向上的均匀增大的磁场中，现将S闭合，当磁场发生变化时小球将偏转．若磁场发生了两次变化，且第一次比第二次变化快，第一次小球的最大偏角为θ1；第二次小球的最大偏角为θ2，则关于小球的偏转位置和两次偏转角大小的说法正确的是( )
A．偏向B板，θ1>θ2 B．偏向B板，θ1<θ2
C．偏向A板，θ1>θ2 D．偏向A板，θ1<θ2
7.

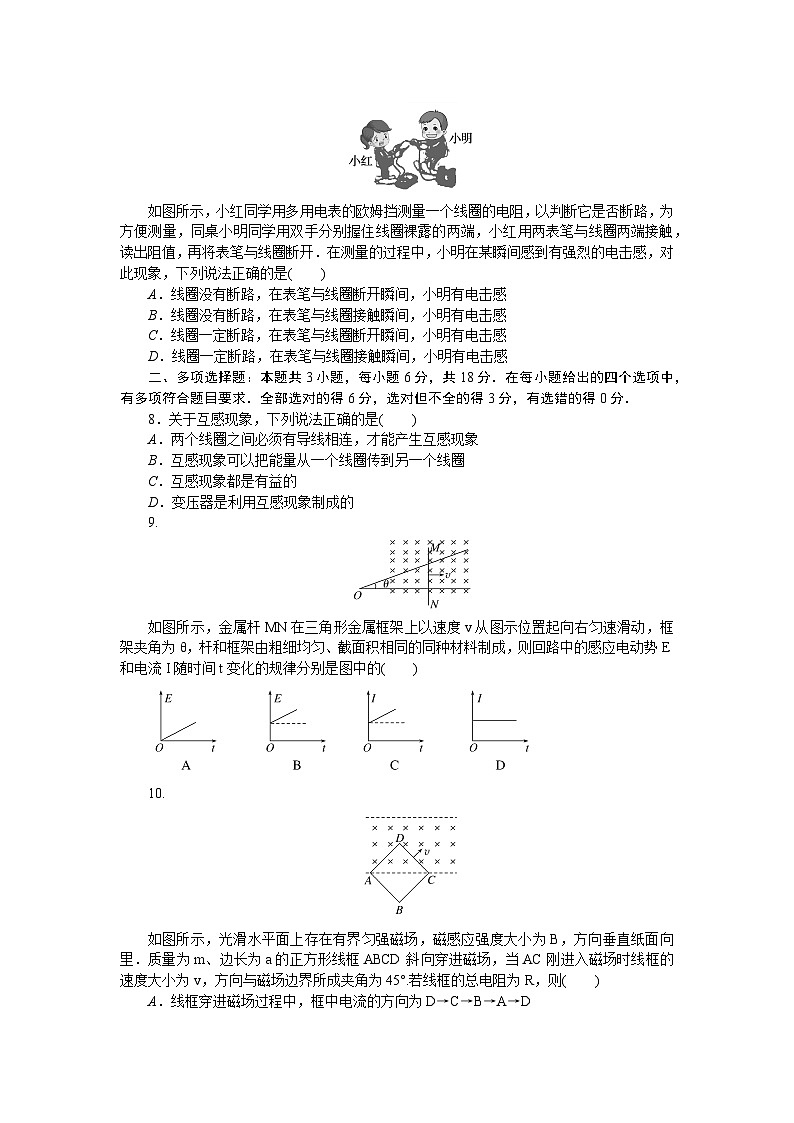

如图所示，小红同学用多用电表的欧姆挡测量一个线圈的电阻，以判断它是否断路，为方便测量，同桌小明同学用双手分别握住线圈裸露的两端，小红用两表笔与线圈两端接触，读出阻值，再将表笔与线圈断开．在测量的过程中，小明在某瞬间感到有强烈的电击感，对此现象，下列说法正确的是( )
A．线圈没有断路，在表笔与线圈断开瞬间，小明有电击感
B．线圈没有断路，在表笔与线圈接触瞬间，小明有电击感
C．线圈一定断路，在表笔与线圈断开瞬间，小明有电击感
D．线圈一定断路，在表笔与线圈接触瞬间，小明有电击感
二、多项选择题：本题共3小题，每小题6分，共18分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．
8．关于互感现象，下列说法正确的是( )
A．两个线圈之间必须有导线相连，才能产生互感现象
B．互感现象可以把能量从一个线圈传到另一个线圈
C．互感现象都是有益的
D．变压器是利用互感现象制成的
9.
如图所示，金属杆MN在三角形金属框架上以速度v从图示位置起向右匀速滑动，框架夹角为θ，杆和框架由粗细均匀、截面积相同的同种材料制成，则回路中的感应电动势E和电流I随时间t变化的规律分别是图中的( )

10.
如图所示，光滑水平面上存在有界匀强磁场，磁感应强度大小为B，方向垂直纸面向里．质量为m、边长为a的正方形线框ABCD斜向穿进磁场，当AC刚进入磁场时线框的速度大小为v，方向与磁场边界所成夹角为45°.若线框的总电阻为R，则( )
A．线框穿进磁场过程中，框中电流的方向为D→C→B→A→D
B．AC刚进入磁场时线框中感应电流为 eq \f(\r(2)Bav,R)
C．AC刚进入磁场时线框所受安培力大小为 eq \f(\r(2)B2a2v,R)
D．此时CD两端电压为 eq \f(3,4) Bav
三、非选择题：本题共5个小题，共54分．
11．(6分)[2022·河北邢台一中高二检测]某同学使用如图所示的三组器材探究电磁感应现象．

(1)在甲图中，闭合开关S后，将滑片P向右减速移动的过程中，穿过线圈B的磁通量________(填“增大”或“减小”).
(2)在乙图中，将如图所示条形磁铁向下插入线圈的过程中，感应电流从________(填“正”或“负”)接线柱流入电表．
(3)为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图丙所示．已知线圈由a端开始绕至b端；当电流从电流计G左端流入时，指针向左偏转．当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转．俯视线圈，其绕向为________(填“顺时针”或“逆时针”).
12．(10分)[2022·潍坊高二检测]在“探究影响感应电流方向的因素”的实验中：
(1)先观察电流表指针偏转方向与________方向的对应关系，查明线圈中导线的绕向，以便从指针的偏转方向确定感应电流的磁场方向．
(2)下表为某同学记录的实验现象：
eq \a\vs4\al()
①由实验记录1、3得出的结论：穿过闭合回路的磁通量________时，感应电流的磁场与原磁场方向________．
②由实验记录2、4得出的结论：穿过闭合回路的磁通量________时，感应电流的磁场与原磁场方向________．
③由实验1、2、3、4得出的结论是________________________________________________________________________
________________________________________________________________________.
(3)本实验涉及的物理规律在生产和生活中的应用有________________________________________________________________________．(举一例)
13．(10分)在竖直方向的匀强磁场中，水平放置一圆形导体环．规定导体环中电流的正方向如图甲所示，磁场向上为正．当磁感应强度B随时间t按乙图变化时，请画出导体环中感应电流随时间变化的图像．
14．(12分)[2022·山东潍坊高二下期中]如图甲所示，水平放置的边长为L＝20 cm的正方形线圈，匝数n＝1 000，总电阻r＝1.0 Ω.线圈处在斜向上的匀强磁场中，磁场方向与线圈平面夹角为37°，磁感应强度的大小B按如图乙所示的规律变化．已知滑动变阻器的最大阻值R＝4.0 Ω，R1＝2R2＝4.0 Ω，C＝30 μF.滑片P位于滑动变阻器中点处，求：
(1)闭合K，电路稳定后，电阻R1的电功率；
(2)K断开后，流经R2的电荷量．
15．(16分)如图所示，两根足够长的平行光滑金属导轨MN、PQ间距L＝1 m，其电阻不计，两导轨及其构成的平面均与水平面成θ＝30°角，N、Q两端接有R＝1 Ω的电阻．一金属棒ab垂直导轨放置，ab两端与导轨始终有良好接触，已知ab的质量m＝0.2 kg，电阻r＝1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度大小B＝1 T．ab在平行于导轨向上的拉力作用下，以初速度v1＝0.5 m/s沿导轨向上开始运动，可达到最大速度v＝2 m/s.运动过程中拉力的功率恒定不变，重力加速度g＝10 m/s2.
(1)求拉力的功率P；
(2)ab开始运动后，经t＝0.09 s速度达到v2＝1.5 m/s，此过程中ab克服安培力做功W＝0.06 J，求该过程中ab沿导轨的位移大小x.
序号
磁体磁场的
方向(正视)
磁体运
动情况
指针偏
转情况
感应电流的磁
场方向(正视)
1
向下
插入线圈
向左
向上
2
向下
拔出线圈
向右
向下
3
向上
插入线圈
向右
向下
4
向上
拔出线圈
向左
向上
