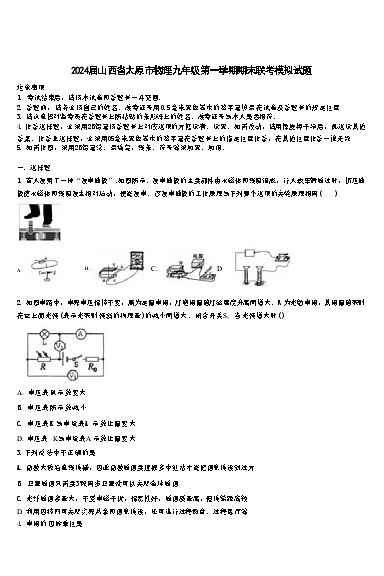

2024年山西省太原市物理九年级上学期期末联考模拟试题

这是一份2024年山西省太原市物理九年级上学期期末联考模拟试题，共14页。

2. 答题前，请务必将自己的姓名、准考证号用0.5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置
3. 请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符。
4. 作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他
答案。作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效
5. 如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗。
一、选择题
1. 有人发明了一种“发电地板”,如图所示。发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地 板使永磁体和线圈发生相对运动，便能发电。该发电地板的工作原理与下列哪个选项的实验原理相同( )
A
B.
C.
D
2. 如图电路中，电源电压保持不变，局为定值电阻，灯泡阻值随灯丝温度升高而增大。R 为光敏电阻，其阻值随照射 在它上面光强(表示光照射强弱的物理量)的减小而增大。闭合开关S, 当光强增大时()
A. 电压表队示数变大
B. 电压表所示数减小
C. 电压表K 与电流表A 示数比值变大 D. 电压表 K与电流表A 示数比值变大 3.下列说法中不正确的是
A. 微波大致沿直线传播，因此微波通信要建很多中继站才能把信息传递到远方
B. 卫星通信只需要3颗同步卫星就可以实现全球通信
C. 光纤通信容量大，不受电磁干扰，保密性好，通信质量高，但传输距离短 D. 利用因特网可实现资源共享和信息传递，还可进行远程教育、远程医疗等 4. 电阻的国际单位是

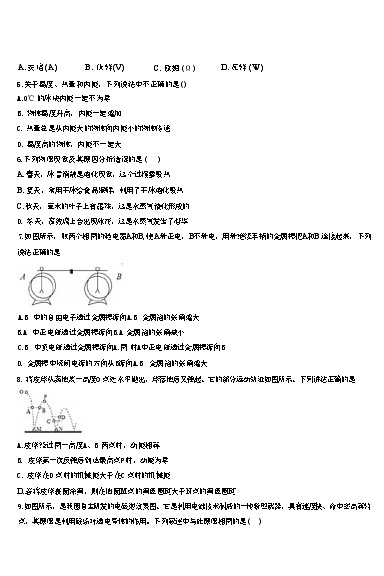

A. 安培 (A) B. 伏特(V) C. 欧姆(Ω) D. 瓦特 (W)
5.关于温度、热量和内能，下列说法中不正确的是()
A.0℃ 的冰块内能一定不为零
B. 物体温度升高，内能一定增加
C. 热量总是从内能大的物体向内能小的物体传递
D. 温度高的物体，内能不一定大
6.下列物理现象及其原因分析错误的是( )
A. 春天，冰雪消融是熔化现象，这个过程要吸热
B. 夏天，常用干冰给食品保鲜，利用了干冰熔化吸热 C. 秋天，草木的叶子上有露珠，这是水蒸气液化形成的 D. 冬天，窗玻璃上会出现冰花，这是水蒸气发生了凝华
7.如图所示，取两个相同的验电器A和B, 使 A带正电，B不带电，用带绝缘手柄的金属棒把A和B 连接起来，下列 说法正确的是
A.B 中的自由电子通过金属棒流向A,B 金属箔的张角增大
B.A 中正电荷通过金属棒流向B,A 金属箔的张角减小
C.B 中负电荷通过金属棒流向A,同 时A中正电荷通过金属棒流向B
D. 金属棒中瞬间电流的方向从B流向A,B 金属箔的张角增大
8. 将皮球从离地某一高度O 点处水平抛出，球落地后又弹起。它的部分运动轨迹如图所示。下列说法正确的是
A.皮球经过同一高度A、B 两点时，动能相等
B. 皮球第一次反弹后到达最高点P 时，动能为零 C. 皮球在D 点时的机械能大于在C 点时的机械能
D. 若将皮球表面涂黑，则在地面M 点的黑色圆斑大于N 点的黑色圆斑

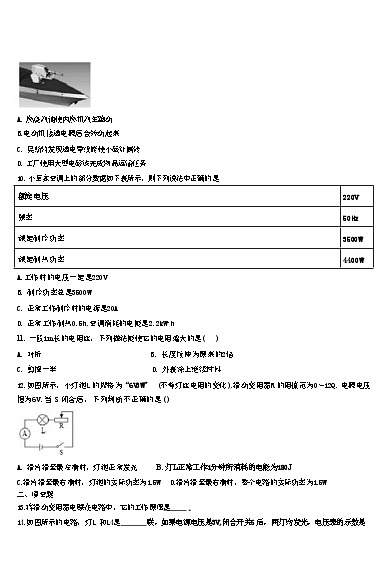

9.如图所示，是我国自主研发的电磁炮效果图。它是利用电础技术制成的一种新型武器，具有速度快、命中率高等特 点，其原理是利用磁场对通电导体的作用。下列叙述中与此原理相同的是( )
A. 燃烧汽油使内燃机汽车跑动
B.电动机接通电源后会转动起来
C. 奥斯特发现通电导线能使小磁针偏转 D. 工厂使用大型电磁铁完成物品运输任务
10. 小军家空调上的部分数据如下表所示，则下列说法中正确的是
A.工作时的电压一定是220V
B. 制冷功率总是3500W
C. 正常工作制冷时的电流是20A
D. 正常工作制热0.5h,空调消耗的电能是2.2kW-h
11. 一段1m 长的电阻丝，下列做法能使它的电阻增大的是( )
A. 对折 B. 长度拉伸为原来的2倍
C. 剪掉一半 D. 外表涂上绝缘材料
12.如图所示，小灯泡L 的规格为“6V3W” (不考灯丝电阻的变化),滑动变阻器R 的阻值范为0～12Q, 电源电压 恒为6V.当 S 闭合后，下列判断不正确的是()
A. 滑片滑至最左端时，灯泡正常发光 B. 灯L正常工作1分钟所消耗的电能为180J
C.滑片滑至最右端时，灯泡的实际功率为1.5W D.滑片滑至最右端时，整个电路的实际功率为1.5W
二、填空题
13.将滑动变阻器电联在电路中，它的工作原理是
14.如图所示的电路，灯L 和L4是 联，如果电源电压是3V,闭合开关S 后，两灯均发光，电压表的示数是
额定电压
220V
频率
50Hz
额定制冷功率
3500W
额定制热功率
4400W
1.4Y,此时灯L 两端的电压是 Y.
15.如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的。它利用了同碱极相 互 的原理，而指南针能够 指南北，是因为指南针受到了 的作用。
16.“城市热岛“效应的形成主要是城市中人口、汽车和空调等的急剧增加从而使城市聚热，钢筋水泥、土木砖瓦以及 纵横交织的道路网，它们的 小，在阳光的照射下升温快。它们取代了原本能降低城市温度的树木和草地，雨水大 部分从下水道排走，地面水分 的散热作用日益丧失。再加之城市通风不良，空气难以形成对流，不利于热量向
外 等原因。
三、实验题
17. (8分)(2018-怀化)探究“电流通过导体时产生的热量与什么因素有关”的实验如图甲和乙所示，两透明容器中密 封着等质量的空气，两容器中的电阻丝串联起来连接到电源两端，通电一定时间后，比较两个U 形管中液面高度差的
变化
乙
甲
(1)在图甲中，通过两电热丝的电流 该实验是探究电流通过导体产生的热量与导体的 的关系。
(2)图乙是探究电流通过导体产生的热量与 的关系。
(3)在该实验中，我们是通过观察U 形管中液而的 来比较各容器中电热丝产生热量的多少的。
(4英国物理学家焦耳通过大量实验，首先精确地确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的 成正比，距 正比，这个规律叫做焦耳定律，其表达式为
18. (8分)一只小灯泡的额定电压为2.0V, 正常发光时的电阻约为8Q。小明想测量这个小灯泡的额定功率，实验室 中有如下器材：导线若干、一个电压表、一个电流表、一个开关，电压为6V 的电源，滑动变阻器有A 规格：“102.2A”、 B 规格：“3021A”可 选。
(1)本实验应该选择 (选填 “A” 或 “B”) 规格的滑动变阻器
(2)用笔画线代替导线，将图甲所示电路连接完整(要求滑片向左滑动时阻值变小)
(3小明在连接好电路的最后一根导线时，发现电流表的指针发生偏转，上述现象反映他在操作中存在的不规范之处是
(4改正错误后，小明开始进行测量，电压表的示数如图乙所示为 Y,要使小灯泡正常发光，应应 (“左” 或“右”)调节滑动变阻器滑片的位置，直到电压表的读数为 V,此时电流表示数如图丙所示，则该小灯泡的 额定功率为 _W.
19. (8分)如图是小丽探究“导体产生的热量与电阻大小关系”的实验装置图(Rp>Rz)。
(1)两个导体串联。目的是保持电路的通电时间和 不变
(2)小丽用导体加热煤油是因为煤油具有较小的 ,吸热升温明显
(3)实验中，小丽发现 (填“甲”或“乙”)瓶中的温度计示数升高得快，说明在其他相关条件都相同时 导体的电阻越 产生的热量越多
(4)在此实验的基础上进一步探究导体产生的热量还眼哪些因素有关系，可得到物理学的一个重要定律： 定
律，公式： 四 、作图题
20. (8分)试根据如图所示的电池极性和螺线管的N,S 极，画出螺线管的绕法。
21. (8分)电热水壶的功率一般都比较大，因此在使用时要特别注意安全用电。请将如图所示电水壶的三条接线按照
安全用电的原则对应连接到插头上。 (_ )
保险丝
火 线 地线
电阳丝
零线
五、计算题
22. (10分)在如图所示的电路中，电源两端的电压保持不变，B 和品为两个定值电阻，其中电阻B=102. 当开关
S;闭合、Sa断开时，电流表示数为0.6A; 当开关S、S₂ 均闭合时，电流表示数变为0.9A。求 ：
(1)电源电压；
(2)0的阻值：
(3)电流通过及消耗的电功率
23. (12分)目前，我市各中小学在校园内都安装了电热饮水设备。如图甲是某校电热饮水器，已知该饮水器内部电 路主要由电热丝构成，饮水器铭牌中的部分参数如下表格所示。请根据表格中提供的信息，解答下列问题：
A B
甲 乙
额定电压
220V
额定频率
50Hz
额定功率
3kW
容量
25L
防水等级
IPX4
防触电类型
I类
(1)为安全起见，该设备使用的插座应选用图乙中哪一个?请简要说明理由：
(2)该饮水器内装满水后通电加热，在1标准大气压下，将质量为25kg的水由20℃烧开，这些水吸收的热量是多少? ca=4.2×10J/(kg.℃
(3)如果该饮水器在额定电压下工作，烧开上述25kg的水需50分钟，求该饮水器的效率。(百分数保留整数)
参考答案
一 、选择题
1 、B
【题目详解】由题意目中的叙述可知，发电地板的原理是电磁感应现象。A 图说明通电导线周围存在磁场；B 图是电 磁感应现象；C 图是通电导体在磁场中受力运动，是电动机的原理；D 图是研究电磁铁磁性强弱的
故选B。
2 、D
【题目详解】AB. 当光照强度增大时，R 电阻减小，那么电路中电阻减小，电流增大，测R 与灯泡的电压，局的 电压增大，所以防示数减小：随电流增大，灯丝温度升高，电阻增大， 测灯泡电压，所以下示数增大。故AB错 误；
CD. 电压表防与电流表A示数比值等于电路的总电阻，总电阻减小，所以它们比值变小；电压表队与电流表A 示数 比值等于灯泡电阻，电流增大时，灯丝温度升高，电阻增大，所以它们比值变大。故C 错误，D 正确。
3 、C
【题目详解】A、地球是圆的，而微波沿直线传播，因此需要设置微波中继站，将信号接力传递下去，故A 说法正确. B、通信卫星大多是相对地球“静止“的同步卫星，在地球周围均匀地配置3颗同步通信卫星，就覆盖了几乎全部地球 表面，可以实现全球通信，故B 说法正确.
C、光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕湖、能量损耗少 使，激光通信能传播很远，并且能提高通信质量，等优点，故C 说法不正确；
D、人们可以通过互联网进行远程教育、远程医疗会诊、打IP 电话、查阅资料、发送电子邮件等，故D 说法正确.故 选C
4 、C
【解题分析】A. 安培是电流的单位，故不符合题意；
B. 伏特是电压的单位，故不符合题意： C. 欧姆是电阻的单位，故符合题意 D. 瓦特是功率的单位，故不符合题意。
5 、C
【题目详解】A. 一切物体都具有内能，0℃的冰块内能一定不为零，故A 正确，不符合题意： B. 物体温度升高，分子运动加剧，分子动能增大，内能一定增加，故B 正确，不符合题意：
C. 热传递的条件是存在温差，所以热量总是从温度高的物体向温度低的物体传递，故C 错误，符合题意
D. 内能和温度、状态、质量等多个因素有关系，所以温度高的物体内能不一定大，故D 正确，不符合题意 故选C.
【题目点拨】
物体的内能跟物体的质量、状态和温度有关，物体质量和状态一定时，温度越高，内能越大.物体状态和温度相同时 质量越大，物体的内能越大。
6 、B
【题目详解】A、春天，冰雪消融，这是熔化现象，这个过程中冰要吸收热量，故A 正确，不符合题意
B、夏天，常用干冰给食品保鲜，干冰由固态直接变成气态，是升华现象，吸收热量，故B 错误，符合题意： C、秋天，会看到露珠，这是水蒸气变成小水珠的过程，属于液化现象，液化放热，故C 正确，不符合题意：
D、严寒的冬天，玻璃窗上会出现冰花，冰花是由空气中的水蒸气遇冷凝华形成的小冰晶，是凝华现象，故D 正确，
不符合题意 故选B.
【题目点拨】
重点是物态变化过程中的吸热和放热，除了要记清楚六个物态变化的过程谁吸热、谁放热，还要多了解一些物态变化 在生活生产中的应用，体会物理知识与生活的紧密联系。
7 、A
【解题分析】试题分析：(1)规定电流方向与正电荷定向移动的方向相同：
(2)验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的
解：(1)A 带正电，B 不带电，用带有绝缘手柄的金属棒把A 和 B 连接起来，B 上的部分负电荷会转移到A 上，因此 验电器B 的金属箔失去电子带正电，金属箔由于带正电会张开：
(2)电流的方向与负电荷定向移动的方向相反，因此电流方向是由A 到B 故选A.
【点评】本题的目的是考查对验电器使用原理、电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷 (自由电子),所以在金属导体中，电流的方向始终与自由电荷的运动方向相反
8 、D
【题目详解】A. 由图可知，每次小球反弹后到的最高点都比上一次的最高点要低，说明小球受到空气阻力，机械能 逐渐变小，在A 点的机械能大于在B 点的机械能；机械能是物体动能与势能的总和，在A、B 两点高度相同则重力势
能相同，所以在A 点的动能大于在D 点的动能；故A 错误。
B. 从轨迹来看，小球既有水平方向的速度又有竖直方向的速度。小球在最高点时，竖直方向速度为零，但是仍然能 往右运动，说明小球还具有水平方向速度，动能不为零；故B 错误。
C. 每次小球反弹后到的最高点都比上一次的最高点要低，说明小球受到空气阻力，机械能逐渐变小。在C 点在在D 点之前，故在D 点的机械能小于在C 点的机械能；故C 错误。
D. 弹性势能大小与弹性形变程度有关，黑色圆斑的大小能反应小球弹性形变程度，圆斑越大，形变越大。在M 点与
在 N 点小球的动能与重力势能都为零，又因为小球在M 点机械能大于N 点机械能，故小球在M 点的弹性势能大于在 N 点的弹性势能，故在M 点的圆斑要大于在N 点的圆斑；故D 正确。
9 、B
【题目详解】A. 燃烧汽油使内燃机汽车跑动，这是利用内燃机将内能转化为机械能，故A 不符合题意
B. 电动机接通电源后会转动起来，这利用了通电线圈在础场中受力运动，故B 符合题意；
C. 通电导线能使小磁针偏转是因为通电导体周围存在磁场，磁场对放入其中的小磁针由磁力的作用，故C 不符合题 意 ；
D. 工厂使用大型电础铁完成物品运输任务是利用了电流的磁效应，故D 不符合题意。 故选B。
10 、D
【题目详解】A. 空调正常工作时电压是220 V,不正常工作时电压不等于220V,故 A 错误；
B. 空调两端的电压不是220V,制冷功率不是3500W, 故 B 错误；
C. 正常工作制冷时的电流
故C 错 误
D. 正常工作制热0.5h,空调消耗的电能
H=P-,
故D 正确。
11 、B
【分析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系。
C. 把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C 错误；
D. 在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D 错误； 故选B。
12 、C
【题目详解】A.因为灯泡的额定电压为6V, 由图可知灯泡和滑动变阻器串联，电源电压为6V所以当滑动变阻器电
阻为零时，灯泡正常发光。当滑片滑至最左端时，滑动变阻器电阻为零。A 项目正确；故A项不符合题意；
B. 因为灯泡的额定功率为3W, 所以灯L 正常工作1分钟所消耗的电能为
W=Pt=3W×1min =3W×60s =180J
B项正确；故B项不符合题意 CD. 灯泡的电阻为
滑片滑至最右端时滑动变阻器的电阻为122。电路中的总电阻为：
Ra=R+R=120+120=242 电路中的电流为
所以灯泡的实际功率为
R=I²R=(0.25A)²×120-0.75W 电路中的总功率为
P=UI=6V×0.25A=1.5W
C项错误D项正确；故C项符合题意D 项不符合题意。
二、填空题
13、靠改变接入电路中电阻丝的长度来改变电阻
【题目详解】滑动变阻器之所以能变阻，靠的是改变接入电路中电阻丝的长度来改变电阻的，长度变长，电阻变大： 长度变小，电阻变小。
14、串 1.6
【解题分析】由电路图可知，两灯泡首尾依次连接，两个灯泡串联，电压表测La两端的电压，由题意可知，电源电压
U=3V,电压表的示数即La两端的电压 U=1.4V,因串联电路中总电压等于各分电压之和，所以灯L 两端的电压 U=L-U=3V-1.4V=1.6V.
15、排斥 地磁场
【题目详解】[1]因为球体与底座是相互分离的，所以球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名础 极相互排斥的原理制成的。
[2]地磁场对放入其中的磁体产生磁力的作用。指南针本身有磁性，放入地磁场中，受到地磁场的作用，总是指示南北 方向。
16、比热容 蒸发 扩散
【题目详解】[1]钢筋、水泥、沙石的比热容比水小，在同样太阳光照射(吸收相同的热量)下，钢筋、水泥、沙石温度
升高的多，是导致热岛效应的原因之一；
[2]钢筋水泥、土木砖瓦以及纵横交织的道路网，取代了原本能降低城市温度的树木和草地，水分的蒸发大大减少，也 就不能通过蒸发吸热来降低周围的温度，这是导致热岛效应的另一个原因；
[3]城市通风不良，热空气体积膨胀，密度减小，难以上升，空气难以形成对流，不利于热量向外扩散。
三、实验题
17、相等 电阻 电流大小 高度差 电阻 通电时间 Q=FRr 【分析】(1)探究电流产生热量跟电阻关系时，控制通电时间和电流不变；
(2)探究电流产生热量跟电流关系时，控制电流和通电时间不变；
(3)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方 法叫转换法
(4)根据焦耳定律内容分析。
【题目详解】(1)在图甲中，将容器中的电阻丝串联起来接到电源两端，通过它们的电流I 与通电时间t相同；故该 实验是探究电流通过导体产生的热量与导体的电阻的关系。
(2)在图乙中，电阻和通电时间时相同的，而通过它们的电流不同，故探究导体产生的热量与通过导体电流的关系 (3)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方 法叫转换法；
(4)英国物用学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体 的电阻成正比，跟通电时间成正比这个规律叫做焦耳定律，其表达式为Q=fm.
【题目点拨】
此题主要考查的是学生对“电流通过导体产生的热量与电阻的关系“实验的理解和掌握，注意控制变量法和转换法的运 用，同时考查了学生对焦耳定律变形公式的理解和掌握，难度较大
18 、B
连接电路时，开关是闭合的 2.2 右 2 0.52
【题目详解】(1[1]灯泡正常发光时的电流约为
此时变阻器连入电路的电阻
所以应选择规格为“3021A”的滑动变阻器B。
(2)[2]测量灯泡额定功率的实验中，灯泡、电流表、滑动变阻器应串联，由灯泡正常发光电路可知电流表应使用0-0.6A 量程，由灯泡额定电压知电压表应使用0-3V表量程与灯泡并联，滑动变阻器一上一下接入电路，滑片向左滑动时阻值 变小，连接左下方接线柱，如图所示：
(3)[3]连接好电路的最后一根导线时，电压表指针发生偏转，说明连接电路时没有断开开关。 (4[4由图乙可知，电压表的量程是0-3V,分度值是0.1V, 电压表的示数是2.2V.
[5][6灯泡正常发光时的电压是2.0V,要使小灯泡正常发光，增大变阻器连入电路的电阻，滑片向右移动。
[7]由图示电流表可知，其量程为0~0.6A,分度值为0.02A,示数为0.26A,所以灯泡额定功率
P-U=2Vx0.26A=0.52W
19、电流 比热容 甲 大 焦耳定律 Q=FRt
【解题分析】(1)两个导体串联，目的是保持电路的通电时间和电流不变；
(2)小丽用导体加热煤油是因为煤油具有较小的比热容，吸热升温明显；
(3)实验中，小丽发现甲瓶中的温度计示数升高得快，说明在其它相关条件都相同时，导体电阻越大产生的热量越多：
(4)在此实验的基础上进一步探究导体产生的热量与通过的电流和通电时间的关系，可得到物理学的一个重要定律焦
耳定律。公式为：Q=/Rt。
四 、作图题
20、
【题目详解】根据螺线管的N、S 极，知道电源的正负极便可知道电流的方向，然后再利用安培定则可以确定螺线管 的绕向；故答案为：
21、
保 险
*性
零线
电 阻
【解题分析】插座给可移动家用电器供电，插座并联在电路中，三孔插座右火左零上地；保险丝与火线连接
【题目详解】根据安全用电原则可知，带保险丝的一端应与火线连接，中间一条导线应与零线连接，接电水壶外壳的 一条导线应与地线连接，如下图所示
零线
保 险
火丝
电阻丝
五、计算题
22 、(1)6V:(2)202;(3)1.8W.
【分析】(①当开关S: 闭合、Sa 断开时，电路中只有船，利用欧姆定律求电源电压：
(2)当两开关都闭合时，船和船并联，知道干路电流，根据并联电路特点和欧姆定律求及的大小 ( 3 由P=U/ 可求出电流通过船消耗的电功率。
【题目详解】(1)当Sn闭合、Sa断开时，电路中只有眉，电流表示数A=0.6A, 由欧姆定律得电源电压： U=/ 房=0.6A×102=6V;
(2)当两开关都闭合时，盈和船并联，电流表测干路电流，并联电路各支路间互不影响，所以M 电流不变，根据并联 电路的电流特点可知：
Z₄=1-Z=0.9A-0.6A=0.3A, 由欧姆定律可得心的阻值：
(3)两开关都闭合时，电流通过及消耗的电功率： R=U₂=6V×0.3A=1.8W.
答：(1)电源电压为6V:(2)船的阻值是202;(3电流通过船消耗的电功率1.8W.
23、(①详见解析：(2)8.4×10J:(3)93%。
【题目详解】(1)选A 插座为了防止家用电器漏电、造成触电事故，有金属外壳的用电器，金属外壳必须接地：所以插 头应选用图A 中的三孔插头；
(2)水吸收的热量：
Q=cm(r-%)=4.2×10'J/(kg.℃)×25kg×(100C-20℃)=8.4×10°J,
(3)饮水器消耗的电能
W=Pr=3000W×50×60s=9×10*J, 饮水器的效率
答：(1)详见解析；
(2)水吸收的热量是8.4x10*J;
(3)该饮水器的效率是93%。
