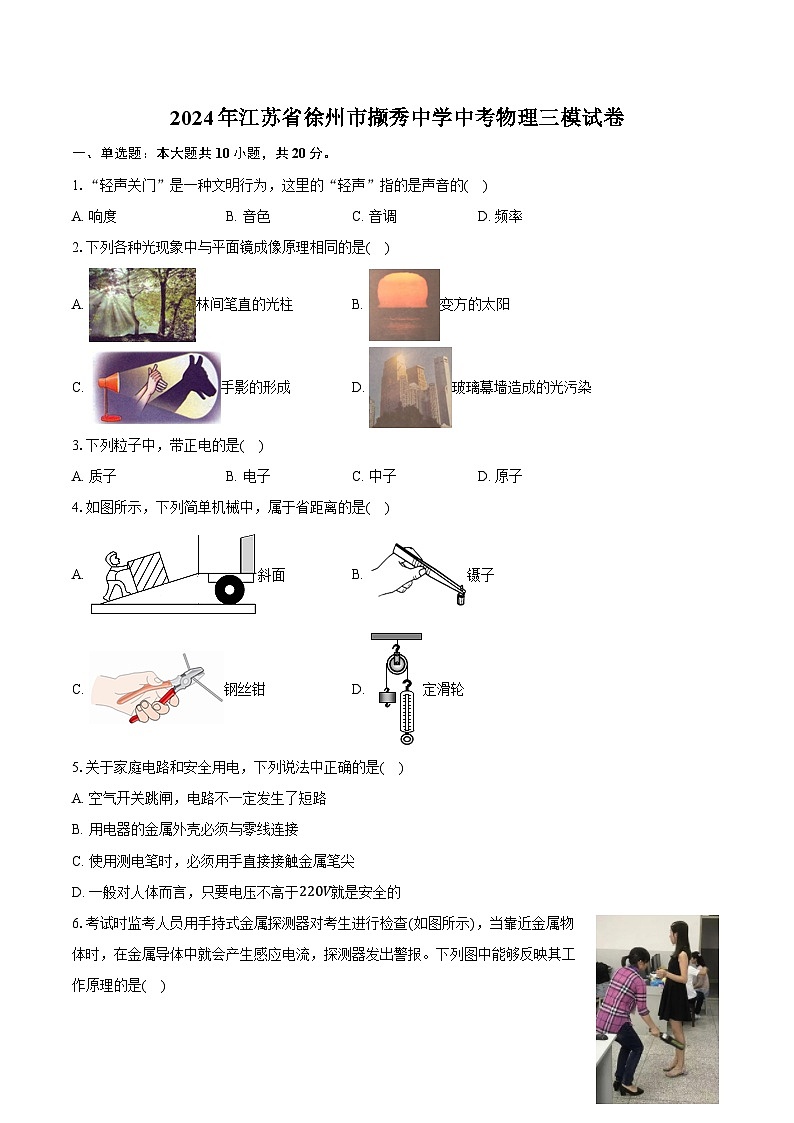

2024年江苏省徐州市撷秀中学中考物理三模试卷（含解析）

这是一份2024年江苏省徐州市撷秀中学中考物理三模试卷（含解析），共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

1.“轻声关门”是一种文明行为，这里的“轻声”指的是声音的( )
A. 响度B. 音色C. 音调D. 频率
2.下列各种光现象中与平面镜成像原理相同的是( )
A. 林间笔直的光柱B. 变方的太阳
C. 手影的形成D. 玻璃幕墙造成的光污染
3.下列粒子中，带正电的是( )
A. 质子B. 电子C. 中子D. 原子
4.如图所示，下列简单机械中，属于省距离的是( )
A. 斜面B. 镊子
C. 钢丝钳D. 定滑轮
5.关于家庭电路和安全用电，下列说法中正确的是( )
A. 空气开关跳闸，电路不一定发生了短路
B. 用电器的金属外壳必须与零线连接
C. 使用测电笔时，必须用手直接接触金属笔尖
D. 一般对人体而言，只要电压不高于220V就是安全的

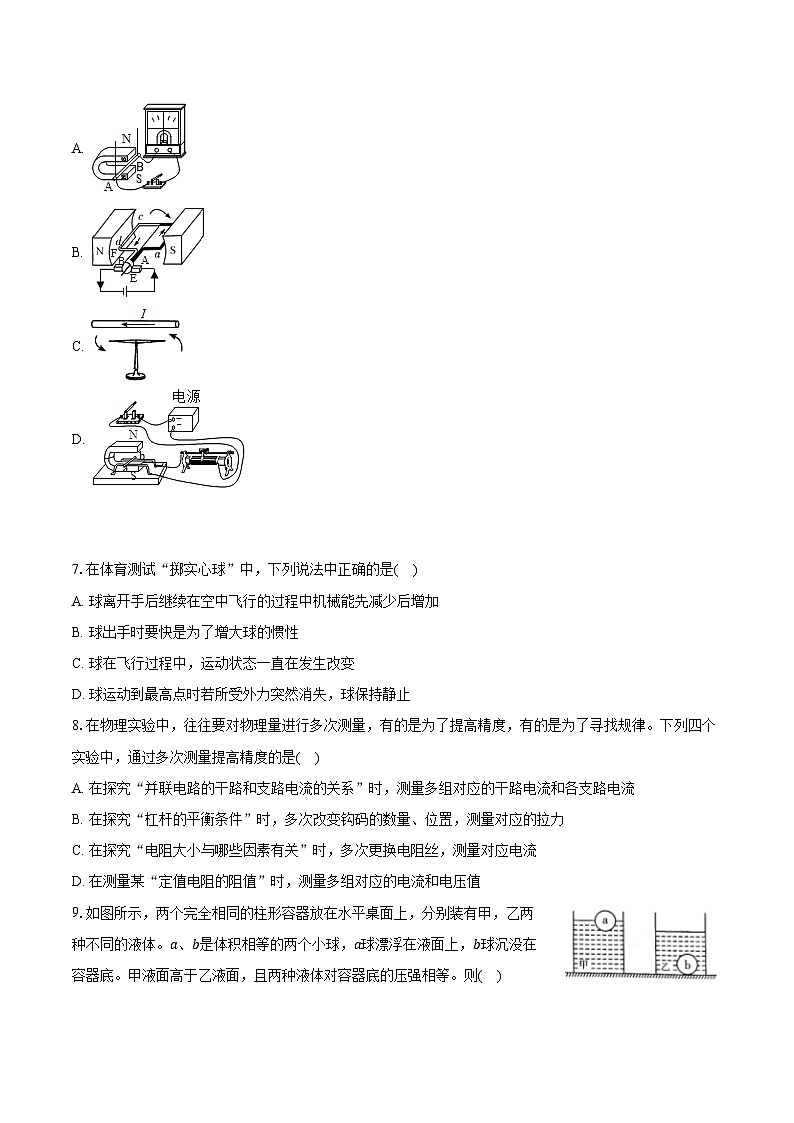

6.考试时监考人员用手持式金属探测器对考生进行检查(如图所示)，当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报。下列图中能够反映其工作原理的是( )
A.
B.
C.
D.
7.在体育测试“掷实心球”中，下列说法中正确的是( )
A. 球离开手后继续在空中飞行的过程中机械能先减少后增加
B. 球出手时要快是为了增大球的惯性
C. 球在飞行过程中，运动状态一直在发生改变
D. 球运动到最高点时若所受外力突然消失，球保持静止
8.在物理实验中，往往要对物理量进行多次测量，有的是为了提高精度，有的是为了寻找规律。下列四个实验中，通过多次测量提高精度的是( )
A. 在探究“并联电路的干路和支路电流的关系”时，测量多组对应的干路电流和各支路电流
B. 在探究“杠杆的平衡条件”时，多次改变钩码的数量、位置，测量对应的拉力
C. 在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应电流
D. 在测量某“定值电阻的阻值”时，测量多组对应的电流和电压值

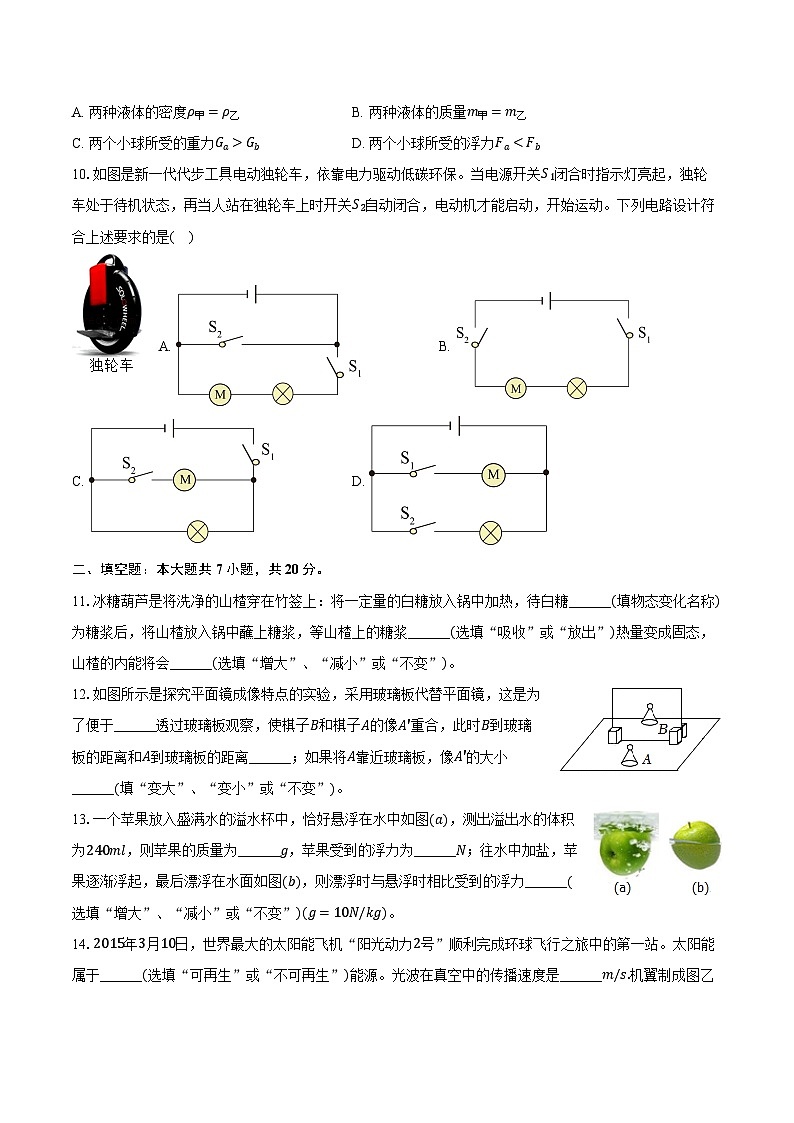

9.如图所示，两个完全相同的柱形容器放在水平桌面上，分别装有甲，乙两种不同的液体。a、b是体积相等的两个小球，a球漂浮在液面上，b球沉没在容器底。甲液面高于乙液面，且两种液体对容器底的压强相等。则( )
A. 两种液体的密度ρ甲=ρ乙B. 两种液体的质量m甲=m乙
C. 两个小球所受的重力Ga>GbD. 两个小球所受的浮力Fa10.如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是( )
A. B.
C. D.
二、填空题：本大题共7小题，共20分。
11.冰糖葫芦是将洗净的山楂穿在竹签上：将一定量的白糖放入锅中加热，待白糖______(填物态变化名称)为糖浆后，将山楂放入锅中蘸上糖浆，等山楂上的糖浆______(选填“吸收”或“放出”)热量变成固态，山楂的内能将会______(选填“增大”、“减小”或“不变”)。
12.如图所示是探究平面镜成像特点的实验，采用玻璃板代替平面镜，这是为了便于______透过玻璃板观察，使棋子B和棋子A的像A′重合，此时B到玻璃板的距离和A到玻璃板的距离______；如果将A靠近玻璃板，像A′的大小______(填“变大”、“变小”或“不变”)。
13.一个苹果放入盛满水的溢水杯中，恰好悬浮在水中如图(a)，测出溢出水的体积为240ml，则苹果的质量为______g，苹果受到的浮力为______N；往水中加盐，苹果逐渐浮起，最后漂浮在水面如图(b)，则漂浮时与悬浮时相比受到的浮力______(选填“增大”、“减小”或“不变”)(g=10N/kg)。
14.2015年3月10日，世界最大的太阳能飞机“阳光动力2号”顺利完成环球飞行之旅中的第一站。太阳能属于______(选填“可再生”或“不可再生”)能源。光波在真空中的传播速度是______m/s.机翼制成图乙所示的形状，使得飞机在飞行时，机翼上方气流比下方气流的流速大，所以下方空气的压强______上方空气的压强(选填“大于”、“等于”或“小于”)．
15.汽车发动机用循环水作为冷却液是因为水的______大，小轿车水箱中有5kg的水，一次行驶中升高了20℃，说明水从发动机吸收了______J的热量；秋天的傍晚农民都要给稻田中放些水，而防止水稻夜间冻坏，这是因为水比泥土放热降温______(填“快”或“慢”)．
16.如图所示，用滑轮组将重为120N的物体匀速提升2m，所用时间为10s，若不计绳子的重力及摩擦，动滑轮重为30N，所用拉力F为______N，拉力做功的功率为______W，滑轮组的机械效率为______．
17.如图所示，带有橡皮塞的口服液所配置的吸管外壁带有棱角，请解释这种设计的道理：______。
三、作图题：本大题共2小题，共4分。
18.如图所示，OA是折射光线，OA与水面夹角为50°，画出入射光线并标出入射角(用字母α表示)。
19.画出图中力F的力臂并用字母L标明。
四、实验探究题：本大题共2小题，共16分。
20.在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm，将凸透镜固定在光具座50cm刻度线处，实验装置如图所示：

(1)实验前调节烛焰、凸透镜和光屏的中心大致在同一高度，目的是______；
(2)实验中将蜡烛移至光具座上25cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的实像，这是______的原理(选填“照相机”、“投影仪”或“放大镜”)；
(3)再将蜡烛从光具座上25cm处移到10cm刻度线处，若使烛焰在光屏上再次成清晰的像，光屏应______透镜(选填“远离”或“靠近”)；此过程中，烛焰移动的速度______烛焰的像移动的速度(选填“大于”、“小于”或“等于”)。
21.小红利用如图甲所示的电路探究“电流与电阻的关系”，滑动变阻器的规格为“50Ω，1A”改变电阻箱R的阻值依次为5Ω、10Ω、20Ω，多次实验得数据如表。
(1)开关闭合后电流表有示数而电压表无示数，电路故障可能是______。
A.电流表坏了
B.滑动变阻器短路
C.电阻处接触不良
D.电阻短路
(2)修正电路并完成第一组实验，断开开关，将电阻箱的阻值由5Ω调到10Ω。继续操作有以下四步：
①闭合开关；
②将滑动变阻器的滑片移到最左端；
③记录电流表示数；
④将滑动变阻器的滑片移到适当位置。
从安全和规范角度考虑，正确的顺序是______。
(3)在做第三次实验时，电流指针如图乙所示，此时通过R的电流为______A。
(4)根据以上信息要顺利完成三次实验，电源最多只能将______节干电池串联。
五、计算题：本大题共2小题，共12分。
22.某校校车与学生的总质量为8000kg，车轮与地面的接触总面积为0.25m2，该校车在某段平直公路上以36km/h的速度匀速行驶。(g取10N/kg).求：
(1)校车对水平地面的压强；
(2)若发动机的功率为60kW，求发动机的牵引力。
23.如图所示，电源电压、灯丝电阻都保持不变，灯L标有“6V 3W”字样。当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍。求：
(1)灯泡的电阻；
(2)电源电压。
六、综合题：本大题共1小题，共8分。
24.阅读短文，回答问题。
“国民神车”一五菱MINI电动车“人民需要什么五菱就造什么”，五菱又上市了价格亲民的MINI电动车，如图所示，被称为“国民神车”。MINI臻享款部分配置参数如表所示，其中电池组采用磷酸铁锂电池，在撞击、耐高温等条件下都不会爆炸，安全系数高，该电池组的能量密度是100W⋅h/kg。能量密度是指单位质量的电池所能储存的能量多少。
(1)五菱MINI汽车雷达信号是______(选填“超声波”或“次声波”或“电磁波”)；
(2)倒车影像系统所成的像是______(选填“实像”或“虚像”)；
(3)前挡风玻璃是倾斜的，目的是为了使车内物品在前挡风玻璃上所成的像呈现在汽车的______(选填“正前方”、“斜上方”或“斜下方”)；
(4)由臻享款参数表可知，其电池组的质量是______kg。
答案和解析
1.【答案】A
【解析】解：在公共场所“轻声”说话是指声音的响度要小；旷野中要“大声”喊叫，是指声音的响度要大。所以这里的“轻声”和“高声”是指声音的响度。
故选：A。
音调是指声音的高低，响度是指声音的强弱，音色是指声音的品质与特色。声音的响度与声源振动的幅度有关，振动幅度越大，响度越大。
本题考查了音调和响度的区分，注意带有“高低”字眼的不一定指响度，例如高声喧哗、高谈阔论等，是学生比较容易出错的内容之一。
2.【答案】D
【解析】解：A、林间笔直的光柱，是由于光沿直线传播形成的。不符合题意。
B、地球上层空气温度较高，而靠近地面和海面的温度很低，从而使得下层空气密集，上层的空气比较稀薄。日落期间当光线通过密度不同的两个空气层时，由于光线的折射，它不再走直线，而是弯向地面一侧。太阳上部和下部的光线都被折射得十分厉害，几乎成了平行于地平线的直线，人们看到的太阳被压扁，便成了奇怪的“方形太阳”，不符合题意。
C、手影中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子。不符合题意。
D、玻璃幕墙造成的光污染，是镜面反射现象，属于光的反射，符合题意。
故选：D。
①要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射。
②要掌握光的反射现象，知道平面镜成像是由于光的反射形成的。
③要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
此题主要通过各种事例考查了学生对光的反射、光的直线传播、光的折射的理解。要注意这几种现象的本质，在日常生活中学习用所学知识解释有关现象。
3.【答案】A
【解析】解：A、质子带正电；
B、电子带负电；
C、中子不带电；
D、原子整体对外不显电性，不带电；
故选A．
根据对粒子带电情况的掌握分析答题．
掌握物质结构的知识，即可正确解题，本题是一道基础题．
4.【答案】B
【解析】解：A、斜面在使用过程中，动力臂大于阻力臂，是省力杠杆，省力不能省距离；
B、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，费力省距离；
C、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，省力不能省距离；
D、定滑轮实质是等臂杠杆，既不不省力也不费力，也不省距离。
故选：B。
①结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
②不同杠杆的优缺点都不一样。省力杠杆费距离，费力杠杆省距离，等臂杠杆既不省距离也不费距离。
本题考查了学生对常见的简单机械的优缺点的了解与掌握，了解各简单机械的特点，合理利用，有意义。
5.【答案】A
【解析】解：A、家庭电路中总功率过大或发生短路时，空气开关会跳闸，故A正确；
B、家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电，故B错误；
C、使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故C错误；
D、不高于36V的电压对人体是安全的，故D错误。
故选：A。
(1)家庭电路中总功率过大或发生短路时，空气开关会跳闸；
(2)有金属外壳的家用电器，必须接地线；
(3)使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触；
(4)对人体的安全电压是不超过36V。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
6.【答案】A
【解析】解：由题意可知，金属探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了电流，即金属探测器工作原理为电磁感应现象。
A、该图是发电机原理图，发电机是利用闭合电路的部分导体在磁场中做切割磁感线运动、产生感应电流的原理制成的(即电磁感应现象)，故A正确；
BD、该图是电动机原理图，电动机是利用通电导体在磁场中受力运动的原理制成的，故BD错误；
C、该图是电流的磁效应实验，故C错误。
故选：A。
由题意可知，金属探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了电流，则分析各实验现象可知能产生电流的选项。
本题考查电磁感应现象的应用，要求学生能通过题意找出探测器的原理，并能正确掌握发电机的原理。
7.【答案】C
【解析】解：A.球离开手后继续在空中飞行的过程中由于克服空气阻力做功，机械能不断减少，故A错误；
B.物体由于惯性会保持原来的运动状态，惯性大小只与质量有关，手击打球，球的质量不变，惯性不变，故B错误；
C.球在飞行过程中，受到重力和阻力这对非平衡的力的作用，运动状态一直在发生改变，故C正确；
D.球运动到最高点时，竖直方向的速度为0，只剩水平方向的速度，若所受外力突然消失，球将沿水平方向做匀速直线运动，故D错误。
故选：C。
(1)动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度；质量越大，高度越高，重力势能越；
(2)物体由于惯性会保持原来的运动状态，惯性大小只与质量有关；
(3)对球进行受力分析，判断其是否处于平衡状态；
(4)利用牛顿第一定律分析。
本题通过掷实心球这一场景，考查了惯性、动能和势能的变化、重力、对物体的受力分析等，属力学综合题。
8.【答案】D
【解析】解：A.在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流，是为了探究干路电流和各支路电流的关系，找到普遍规律，故A不符合题意；
B.在探究“杠杆的平衡条件”时，多次改变钩码的数量、位置，测量对应的拉力，是为了探究动力、动力臂、阻力、阻力臂之间的关系，找到普遍规律，故B不符合题意；
C.在探究“电阻的大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流是为了探究电阻与电阻丝的材料、长度、横截面积的关系，找到普遍规律，故C不符合题意；
D.在“测量定值电阻的阻值”时，实验中测量多组对应的电压和电流值，采用多次测量电流和电压值，用分别求出的灯泡的电阻取平均值的办法来减小误差，提高准确度，故D符合题意。
故选：D。
要知道初中物理实验进行多次测量目的是什么，一是为了求平均值，提高精度，减小误差；二是为了寻找普遍规律。根据题意探究多次测量提高精度的，就需要将多次测量结果取平均值。
本题考查学对各个实验的实验目的是否清楚，要求学生对实验要非常熟悉，明确实验中每一步实验的目的。测量性实验为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性。
9.【答案】D
【解析】解：A、两种液体对容器底的压强相等，根据p=ρgh，因为h甲>h乙，所以ρ甲<ρ乙，故A错误。
B、两种液体对容器底的压强相等，受力面积相等，根据F=pS得，所以甲和乙两种液体对容器底的压力相等，
即F甲=F乙，所以G甲+Ga排=G乙+Gb排，
由于ρ甲<ρ乙，Va排所以ρ甲Va排<ρ乙Vb排，
所以，Ga排故G 甲>G乙，
m甲>m乙，故B错误。
CD、a漂浮在甲液面上，Ga=Fa，b在乙液体中沉底，Gb>Fb，又因为F浮=ρ液gV排，乙液体密度大，b排开乙液体体积大，所以乙受到的浮力大于甲受到的浮力，即Fb>Fa，所以Gb>Ga，故C错误，D正确。
故选：D。
(1)两种液体对容器底的压强相等，根据液体压强公式判断甲乙液体的密度，根据阿基米德原理判断a、b受到浮力大小，根据浮力和重力的关系判断a、b的重力关系；
(2)对于液体的质量，先通过压强相等和受力面积相等判断液体对容器底的压力相等，液体对容器的压力等于液体重和物体排开液体重之和，再根据阿基米德原理判断物体排开液体重的关系，最后判断液体的重，比较液体的质量。
本题把液体压强、密度、阿基米德原理、浮沉条件都结合在一起，综合性很强，有一定的难度。
10.【答案】C
【解析】由题知，当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，
所以，指示灯和电动机并联，S1控制干路，开关S2控制电动机；
A、图中开关S2闭合后，会发生电源短路现象，故A不符合题意；
B、图中指示灯和电动机串联，故B不符合题意；
C、图中指示灯和电动机并联，S1控制干路，开关S2控制电动机，故C符合题意；
D、图中S1控制电动机，开关S2控制指示灯，故D不符合题意。
故选：C。
由题意可知，指示灯和电动机并联，S1控制干路，开关S2控制电动机，然后对各个选项逐一分析即可。
本题联系实际考查了串、并联电路的设计相关知识的了解与掌握，利用所学知识解释身边现象。
11.【答案】熔化 放出 增大
【解析】解：将适量的白糖放入锅中加热，让白糖变成糖浆，即由固态变为液态，故是熔化，该过程是吸热的；在山楂上蘸上糖浆，等糖浆放出热量凝固成固态，这样就做好了冰糖葫芦。
糖浆凝固过程放出热量，山楂吸收糖浆放出的热量，内能增大。
故答案为：熔化；放出；增大。
(1)物质有固态变为液态称为熔化；该过程是吸热的；物质由液态变为固态称为凝固，该过程是放热的。
(2)物体吸收热量，内能会增加。
本题考查了冰糖葫芦制作过程中的物态变化、能量变化，注重了物理和生活的联系，属于基础知识的考查。
12.【答案】确定虚像的位置 相等 不变
【解析】解：(1)实验中用透明的玻璃板代替平面镜，在物体的一侧能看到物体的像，同时透过玻璃板也能观察到代替物体的另一个物体，便于确定像的位置。
(2)透过玻璃板观察，让棋子B和棋子A的像A′重合，B棋子相当于是A棋子的像，此时B到玻璃板的距离和A到玻璃板的距离相等。
因为平面镜成像物像大小相等，所以如果将A靠近玻璃板，像A′的大小不变。
故答案为：确定虚像的位置；相等；不变。
(1)利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置。
(2)平面镜成像时，物像大小相等、物像到平面镜的距离相等。
本题考查学生动手操作实验的能力。眼睛应在棋子A这一侧观察，光屏只能承接实像，不能承接虚像等都是实验中需要特别注意和强调的地方。
13.【答案】240 2.4 不变
【解析】解：(1)已知V排=240ml=240cm3=2.4×10−4m3，
苹果悬浮在水中，苹果受到的浮力F浮=G排=ρ水gV排=1.0×103kg/m3×10N/kg×2.4×10−4m3=2.4N；
苹果悬浮在水中，F浮=G=2.4N，
则苹果的质量m=Gg=2.4N10N/kg=0.24kg=240g；
(2)苹果漂浮在水面上，此时浮力等于重力，即苹果受到的浮力为2N；当向水中加盐后，液体密度增加，苹果仍然漂浮，所以浮力不变，仍然等于其重力2.4N。
故答案为：240；2.4；不变。
(1)苹果悬浮在水中，已知溢出水的体积，F浮=G，利用F浮=G排可求得苹果受到的浮力；
(2)苹果漂浮在水面上，漂浮时浮力等于重力；往水中逐渐加盐，苹果始终漂浮，浮力不变。
本题考查的是浮力知识中的物体的沉浮条件及其应用，分析问题时要注意问题的关键点是苹果所处的状态。
14.【答案】可再生 3×108 大于
【解析】解：
太阳能可从自然界不断获得，属可再生能源；
光波是一种电磁波，电磁波的传播不需要介质，在真空中的传播速度是3×108m/s；
飞机的机翼上表面空气流速大，下表面空气流速小。由于流体压强与流速有关，流速越大的地方压强越小，流速越小的地方压强越大，所以飞机机翼上表面受到向下的压强小，下表面受到向上的压强大，于是产生了一个向上的压强差，正是这个向上的压强差为飞机提供了向上的升力，所以下方空气的压强大于上方空气的压强。
故答案为：可再生；3×108；大于。
(1)由可再生能源与不可再生能源的分类要求来看，可以从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称之为不可再生能源；
(2)光波在真空中的传播速度是3×108m/s；
(3)流体压强与流速的关系是：流速越大的地方压强越小。
本题考查的知识面较广，是一道基础题，需要同学们在平时牢记一些基础知识。
15.【答案】比热容；4.2×105；慢
【解析】解：用水作汽车发动机的冷却液是因为水的比热容大，相同质量的水和其他物质相比较，改变相同的温度，水可以吸收更多的热量；
水吸收的热量为Q=cm△t=4.2×103J/(kg⋅℃)×5kg×20℃=4.2×105J；
水的比热容大于泥土，相同质量的水和泥土，放出相同的热量，水温变化小，降温速度慢．
故答案为：比热容；4.2×105；慢．
①水的比热容大，在同样吸放热的情况下，温度变化小，可用做冷却剂或取暖介质等；
②已知水的比热容、质量、升高的温度，可以得到水吸收的热量．
此题考查了水的比热容较大的应用及有关热量的计算，是一道联系实际的应用题，难度不大．
16.【答案】75；30；80%
【解析】解：(1)由图可知通过动滑轮绳子段数n=2，不计绳子的重力及摩擦，根据F=1n(G+G动)，
所用拉力F=12(G+G动)=12×(120N+30N)=75N；
拉力做功W=Fs=Fnh=75N×2×2m=300J，
(2)由P=Wt，所以拉力的功率P=300J10s=30W；
(3)η=W有W总×100%=GhFs×100%=GnF×100%=120N2×75N×100%=80%．
故答案为：75；30；80%．
不计绳子的重力及摩擦，根据F=1n(G+G动)求出拉力；
根据W=Fs求出拉力做的功，根据P=Wt求出功率；
根据η=W有W总=GhFs=GnF计算机械效率．
此题主要考查的是学生对拉力、功、功率、机械效率计算公式的理解和掌握，有一定难度，知识点较多．要能灵活运用公式，关键是正确找到n值．
17.【答案】如图所示形状的吸管插入药瓶的橡皮塞后，由于边缘有缝隙，空气更容易进入药瓶内，使瓶内外气压保持平衡，有利于大气压把药液压入吸管内
【解析】解：由题意和图示可知，吸管外壁带有棱角，当吸管插入药瓶的橡皮塞后，由于边缘有缝隙，空气更容易进入药瓶内，使瓶内外气压保持平衡，有利于大气压把药液压入吸管内。
故答案为：如图所示形状的吸管插入药瓶的橡皮塞后，由于边缘有缝隙，空气更容易进入药瓶内，使瓶内外气压保持平衡，有利于大气压把药液压入吸管内。
解答此题的关键是根据题目中提供的吸管形状，知道外壁有棱利于空气的进入，这是此题的突破点。
18.【答案】解：
先过O点垂直于水面作出法线；光由空气斜射入水中时，折射角小于入射角，据此在法线右侧空气中作出入射光线，并标明入射角α(即入射光线与法线的夹角)。如图所示：

【解析】光线由空气斜射入水中时，发生折射，折射角小于入射角。利用光的折射规律完成光路图。
本题考查了光的折射规律。关键知道光从空气斜射入水中时，折射角小于入射角，作图要规范。
19.【答案】解：过支点O作F作用线的垂线段，即力臂L，如图所示：

【解析】根据力臂的正确画法作图，即过支点作动力作用线的垂线段。
本题考查了力臂的作法，关键是要作出支点到力所在的直线的垂线段。
20.【答案】使像成在光屏的中央 照相机 靠近 大于
【解析】解：(1)为了使像呈现在光屏中央，实验前要将烛焰、凸透镜和光屏的中心大致调整在同一高度。
(2)将蜡烛移至光具座上25cm刻度线处，此时物距为25cm，大于两倍焦距，成的是倒立、缩小的实像，与照相机的成像原理相同。
(3)将蜡烛从光具座上25cm处移到10cm刻度线处，物距变大，像距将变小，所以若使烛焰在光屏上再次成清晰的像，光屏应靠近透镜的方向移动。
由凸透镜成像规律可知，成倒立、缩小的实像时，物距的变化大于像距的变化，即烛焰移动的速度大于烛焰的像移动的速度。
故答案为：(1)使像成在光屏的中央；(2)照相机；(3)靠近；大于。
(1)做凸透镜成像实验应在光具座上依次放置蜡烛，凸透镜，光屏，凸透镜必须位于蜡烛和光屏之间。使它们的中心大致在同一高度上，目的是成像在光屏的中心，便于测出物距和像距；
(2)根据物距大于2倍焦距时，成倒立缩小实像的特点进行判断；
(3)凸透镜成实像时，具有物远像近像变小的特点。
本题是凸透镜成像的实验，牢固掌握凸透镜成像的规律是解题的关键。
21.【答案】D ②①④③ 0.1 4
【解析】解：(1)闭合开关，电流表有示数，说明电路是通路，而电压表无示数，说明电压表被短路了，所以电路故障可能是电阻短路，故D正确。
故选：D。
(2)电阻箱的阻值由5Ω调到10Ω后，为了电路安全，应该先将滑动变阻器调到最大阻值处，再闭合开关；然后再调节滑动变阻器滑片，直到电阻箱两端电压与原来相等，再读出此时电流表的示数，所以正确的顺序是②①④③；
(3)电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，故此时电路中的电流为0.1A。
(4)研究“电流与电阻的关系”，要控制电阻的电压不变，由表中数据知，这个电压为
U=IR=0.4A×5Ω=2V；
要控制电阻的电压为2V不变，当定值电阻阻值为20Ω时，对应的变阻器的最大电阻不超过50Ω，由串联分压原理可知，变阻器的电压不超过
U滑=UR⋅R滑=2V20Ω×50Ω=5V
根据串联电路分压的规律，要完成本次实验，电源最多为：U总=U+U滑=2V+5V=7V；因为1节干电池为1.5V，故电源最多只能将4节干电池串联。
故答案为：(1)D；(2)②①④③；(3)0.1(4)4。
(1)根据图中信息判断电路故障；
(2)根据安全用电原则判断各选项的先后；
(3)看图判断电流读数；
(4)根据串联电路分压的特点计算需要的电池节数。
本题考查了电流与电阻的关系，属于基础题。
22.【答案】解：(1)水平地面受到的压力：F=G=mg=8000kg×10N/kg=8×104N，
校车对地面压强：
p=FS=8×104N0.25m2=3.2×105Pa；
(2)已知v=36km/h=10m/s，P=60kW=60000W，
由P=Wt=Fst=Fv可得，
F=Pv=60000W10m/s=6000N
答：(1)校车对水平地面的压强为3.2×105Pa；
(2)发动机的牵引力为6000N。
【解析】(1)校车对水平地面的压力等于校车与学生的总重力，根据G=mg求出其大小，再根据p=FS求出校车对水平地面的压强；
(2)知道发动机的功率，根据P=Wt=Fst=Fv可求得发动机的牵引力。
本题考查了重力公式、压强公式、功率公式和做功公式的灵活应用，关键是知道水平面上物体的压力和自身的重力相等。
23.【答案】解：(1)由P=U2R可得，灯泡的电阻：
RL=UL2PL=(6V)23W=12Ω；
(2)由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压。
由串联电路的分压特点可知，滑片位于a端时电压表的示数Ua=8V，滑片位于b端时电压表的示数Ub=5V，
因串联电路中总电压等于各分电压之和，
所以，灯泡两端的电压分别为ULa=U−Ua=U−8V，ULb=U−Ub=U−5V，
因滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，
所以PLbPLa=ULb2RLULa2RL=(ULbULa)2=(U−5VU−8V)2=161，
解得U=9V。
答：(1)灯泡的电阻为12Ω；
(2)电源电压为9V。
【解析】由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压。
(1)知道灯泡的额定电压和额定功率，根据P=U2R求出灯泡的电阻；
(2)根据串联电路的分压特点可知滑片位于a点和b点时电压表的示数，根据串联电路的电压特点表示出灯泡两端的电压，根据P=U2R表示出两种情况下灯泡的电功率，利用滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍得出等式即可求出电源的电压。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，分清滑片位于不同位置时电压表的示数是关键。
24.【答案】超声波 实像 斜上方 138
【解析】解：(1)超声波可用来测距，倒车雷达、声呐、蝙蝠的回声定位都是利用了超声波。
(2)倒车影像系统利用的是凸透镜成像原理，物体在两倍焦距以外成倒立缩小的实像。
(3)挡风玻璃相当于平面镜，因为平面镜成的像是虚像，像与物体关于平面镜对称，所以挡风玻璃倾斜安装，使车内乘客或物体所成的像位于挡风玻璃的斜上方，是为了避免由于平面镜成像而使车内景物的像成在车的正前方，影响司机视线。
(4)由表格数据可知，电池的容量是1.38×104 W⋅h，电池组的能量密度是100 W⋅h/kg；所以电池组的质量为：
m=1.38×104W⋅h100W⋅h/kg=138kg。
故答案为：(1)超声波；(2)实像；(3)斜上方；(4)138。
(1)利用超声波可以测距的特点，应用于汽车倒车雷达方面；
(2)能成在光屏上的像都是实像；
(3)平面镜成像的原理是光的反射，所成的像是虚像，像与物体关于平面镜对称；
(4)根据电池容量和能量密度计算出电池组的质量。
本题考查超声波的应用、平面镜成像的原理和特点、电池的能量密度的概念，知识点较多，综合性较强。实验组别
1
2
3
电阻R(Ω)
5
10
20
电流I(A)
0.4
0.2
汽车型号
五菱臻享款
座位数(个)
4
雷达个数(个)
5
驾驶辅助影像
倒车影像
电池容量(W⋅h)
1.38×104
