    探究串并联电路电流规律-练习-初四物理上册鲁教版(附批注答案)
    立即下载
    加入资料篮

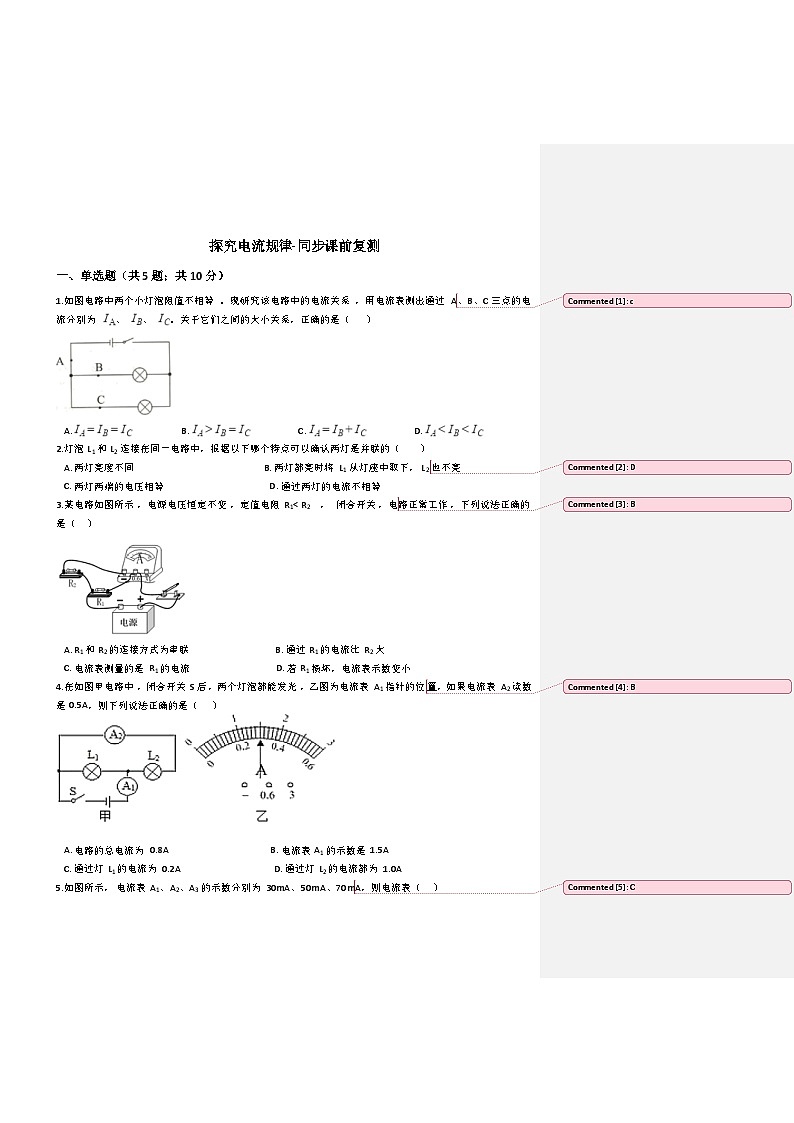

    探究串并联电路电流规律-练习-初四物理上册鲁教版(附批注答案)01
    还剩2页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    初中物理鲁教版(五四学制)(2024)九年级上册第五节 探究串、并联电路中电流的规律课堂检测

    展开
    这是一份初中物理鲁教版(五四学制)(2024)九年级上册第五节 探究串、并联电路中电流的规律课堂检测,共3页。试卷主要包含了单选题,填空题,实验探究题等内容,欢迎下载使用。

    一、单选题(共5题;共10分)
    1.如图电路中两个小灯泡阻值不相等。现研究该电路中的电流关系,用电流表测出通过Ac
    、B、C三点的电流分别为 、 、 。关于它们之间的大小关系,正确的是( )
    A. B. C. D.
    2.灯泡L1和L2连接在同一电路中,报据以下哪个特点可以确认两灯是并联的( )
    A. 两灯亮度不同 B. 两灯都亮时将L1从灯座中取下,L2D
    也不亮
    C. 两灯两端的电压相等 D. 通过两灯的电流不相等
    3.某电路如图所示,电源电压恒定不变,定值电阻R1< R2 , 闭合开关,电B
    路正常工作,下列说法正确的是( )
    A. R1和R2的连接方式为串联 B. 通过R1的电流比R2大
    C. 电流表测量的是R1的电流 D. 若R1损坏,电流表示数变小
    4.在如图甲电路中,闭合开关S后,两个灯泡都能发光,乙图为电流表A1指针的位B
    置,如果电流表A2读数是0.5A,则下列说法正确的是( )

    A. 电路的总电流为0.8A B. 电流表A1的示数是1.5A
    C. 通过灯L1的电流为0.2A D. 通过灯L2的电流都为1.0A
    5.如图所示,电流表A1、A2、A3的示数分别为30mA、50mA、70mC
    A,则电流表( )
    A. A的示数是150mA B. A的示数是70mA C. A'的示数是80mA D. A'的示数是30mA
    二、填空题(共1题;共2分)
    6.如图所示,已知电流表A3的示数为0.5A,电流表A2的示数为0.7A,通过灯L1的电流为0.5A.那么,通过灯L2的电流是________A;电流表A1的示数是________A。 【答案】 0.2;1.2

    三、实验探究题(共1题;共4分)
    7.小明在探究并联电路电流规律的实验中,如图甲是实验的电路图。
    (1)他先将电流表接a处,闭合开关后,观察到灯L2发光,但灯L1不发光,电【答案】 (1)L1断路
    (2)正负接线柱接反
    (3)换用不同规格小灯泡多测几次
    (4)变大
    流表的示数为零,电路可能存在的故障是:________。
    (2)他在测量b处的电流时,发现电流表的指针偏转如图乙所示,原因是________。
    (3)在解决了以上问题后,将电流表分别接入a、b、c三点处,闭合开关,测出了一组电流并记录在表格中,立即得出了并联电路的电流规律。请你指出他们实验的改进方法应是________。
    (4)实验结束后,小明又利用器材连接了如图丙所示的电路图,当开关S由断开到闭合时,电流表A2的示数________(选填“变大”“变小”或“不变”) 。
    答案解析部分
    一、单选题
    1.【答案】 C
    2.【答案】 D
    3.【答案】 B
    4.【答案】 B
    5.【答案】 C
    二、填空题【答案】 0.2;1.2
    6.【答案】 0.2;1.2
    三、实验探究题
    7.【答案】 (1)L1断路
    (2)正负接线柱接反
    (3)换用不同规格小灯泡多测几次
    (4)变大
