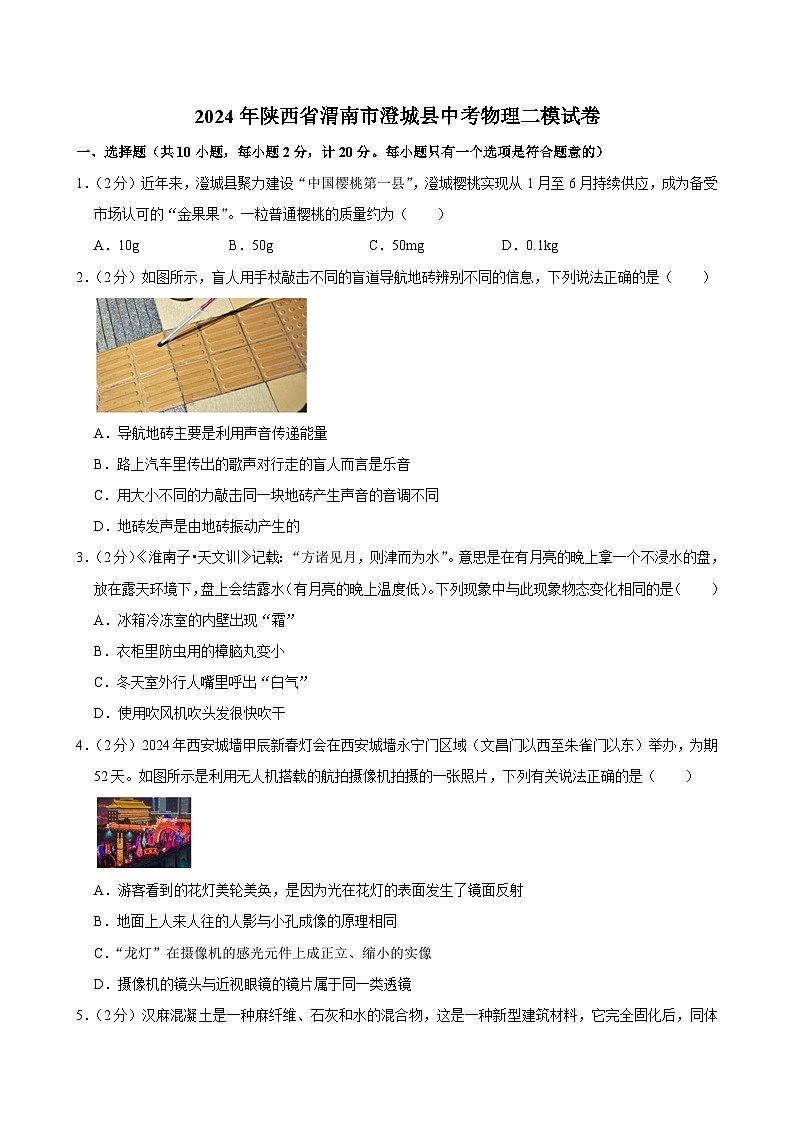

2024年陕西省渭南市澄城县中考物理二模试卷

这是一份2024年陕西省渭南市澄城县中考物理二模试卷，共33页。试卷主要包含了选择题，填空与作图题，综合题等内容，欢迎下载使用。

1．（2分）近年来，澄城县聚力建设“中国樱桃第一县”，澄城樱桃实现从1月至6月持续供应，成为备受市场认可的“金果果”。一粒普通樱桃的质量约为（ ）
A．10gB．50gC．50mgD．0.1kg
2．（2分）如图所示，盲人用手杖敲击不同的盲道导航地砖辨别不同的信息，下列说法正确的是（ ）
A．导航地砖主要是利用声音传递能量
B．路上汽车里传出的歌声对行走的盲人而言是乐音
C．用大小不同的力敲击同一块地砖产生声音的音调不同
D．地砖发声是由地砖振动产生的
3．（2分）《淮南子•天文训》记载：“方诸见月，则津而为水”。意思是在有月亮的晚上拿一个不浸水的盘，放在露天环境下，盘上会结露水（有月亮的晚上温度低）。下列现象中与此现象物态变化相同的是（ ）
A．冰箱冷冻室的内壁出现“霜”
B．衣柜里防虫用的樟脑丸变小
C．冬天室外行人嘴里呼出“白气”
D．使用吹风机吹头发很快吹干
4．（2分）2024年西安城墙甲辰新春灯会在西安城墙永宁门区域（文昌门以西至朱雀门以东）举办，为期52天。如图所示是利用无人机搭载的航拍摄像机拍摄的一张照片，下列有关说法正确的是（ ）
A．游客看到的花灯美轮美奂，是因为光在花灯的表面发生了镜面反射
B．地面上人来人往的人影与小孔成像的原理相同
C．“龙灯”在摄像机的感光元件上成正立、缩小的实像
D．摄像机的镜头与近视眼镜的镜片属于同一类透镜

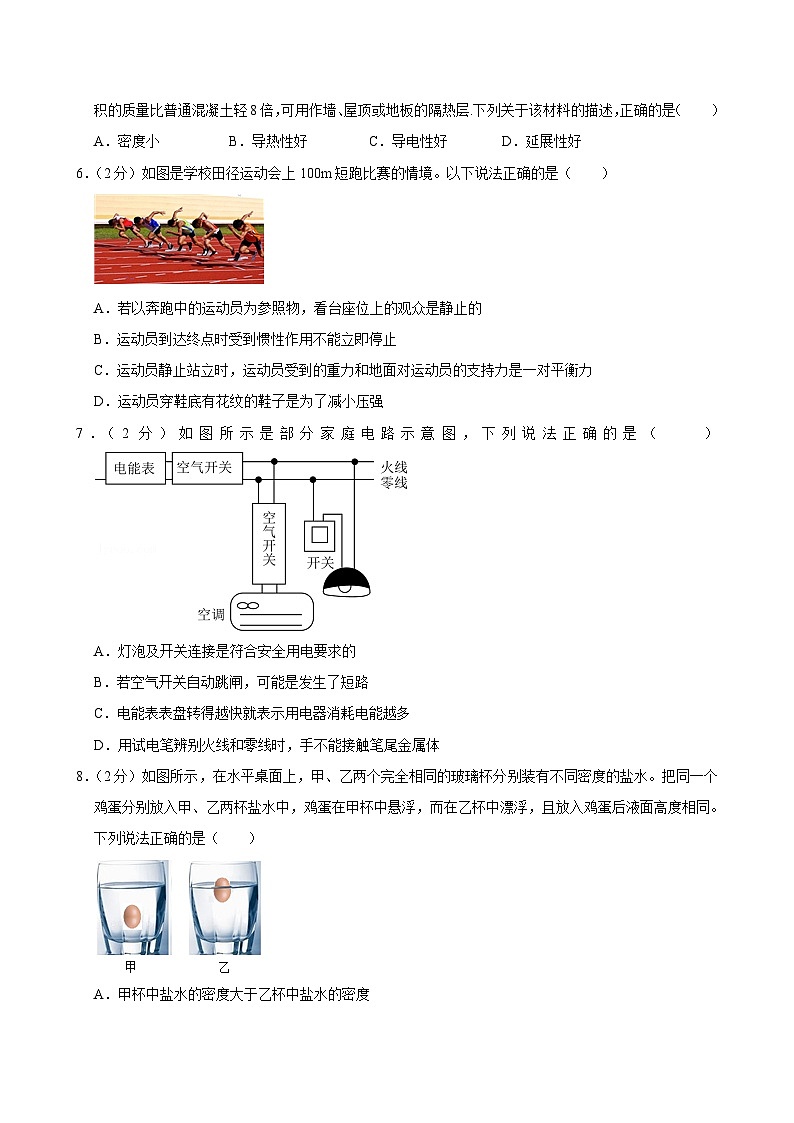

5．（2分）汉麻混凝土是一种麻纤维、石灰和水的混合物，这是一种新型建筑材料，它完全固化后，同体积的质量比普通混凝土轻8倍，可用作墙、屋顶或地板的隔热层.下列关于该材料的描述，正确的是（ ）
A．密度小B．导热性好C．导电性好D．延展性好
6．（2分）如图是学校田径运动会上100m短跑比赛的情境。以下说法正确的是（ ）
A．若以奔跑中的运动员为参照物，看台座位上的观众是静止的
B．运动员到达终点时受到惯性作用不能立即停止
C．运动员静止站立时，运动员受到的重力和地面对运动员的支持力是一对平衡力
D．运动员穿鞋底有花纹的鞋子是为了减小压强
7．（2分）如图所示是部分家庭电路示意图，下列说法正确的是（ ）
A．灯泡及开关连接是符合安全用电要求的
B．若空气开关自动跳闸，可能是发生了短路
C．电能表表盘转得越快就表示用电器消耗电能越多
D．用试电笔辨别火线和零线时，手不能接触笔尾金属体
8．（2分）如图所示，在水平桌面上，甲、乙两个完全相同的玻璃杯分别装有不同密度的盐水。把同一个鸡蛋分别放入甲、乙两杯盐水中，鸡蛋在甲杯中悬浮，而在乙杯中漂浮，且放入鸡蛋后液面高度相同。下列说法正确的是（ ）
A．甲杯中盐水的密度大于乙杯中盐水的密度
B．甲杯对桌面的压强小于乙杯对桌面的压强
C．甲杯中盐水对杯底的压强等于乙杯中盐水对杯底的压强
D．鸡蛋在甲杯中所受浮力大于在乙杯中所受浮力

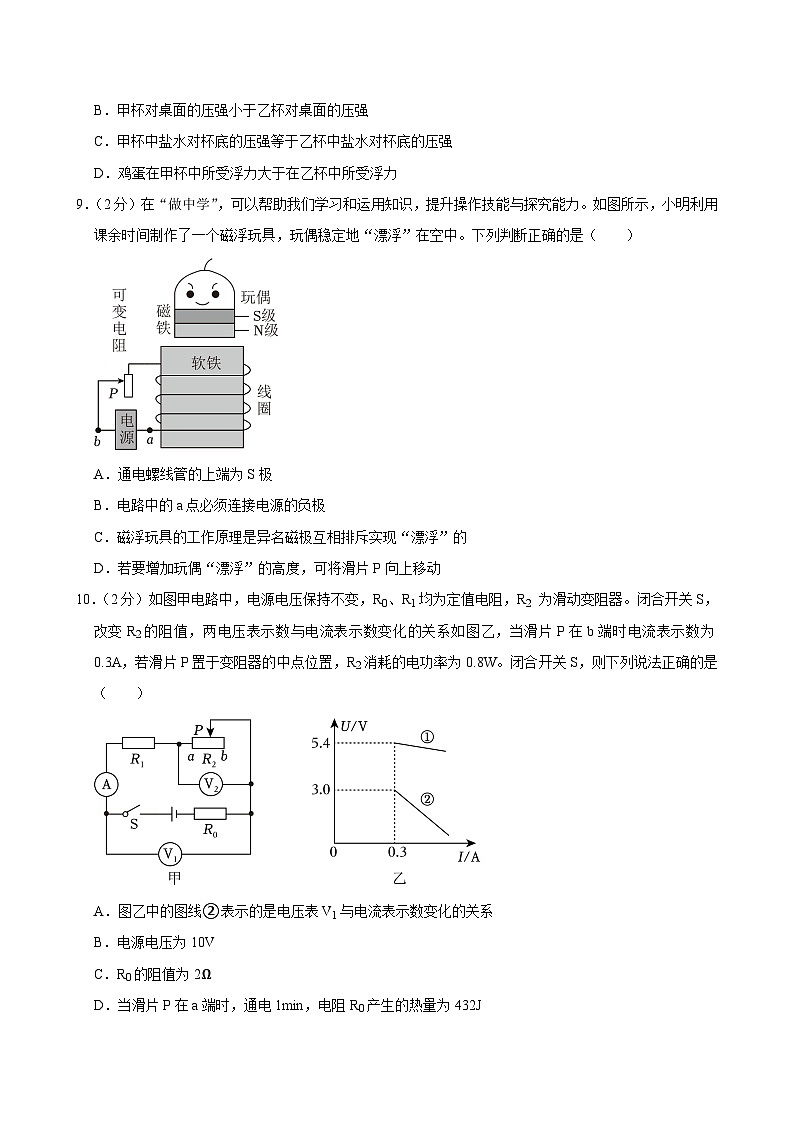

9．（2分）在“做中学”，可以帮助我们学习和运用知识，提升操作技能与探究能力。如图所示，小明利用课余时间制作了一个磁浮玩具，玩偶稳定地“漂浮”在空中。下列判断正确的是（ ）
A．通电螺线管的上端为S极
B．电路中的a点必须连接电源的负极
C．磁浮玩具的工作原理是异名磁极互相排斥实现“漂浮”的
D．若要增加玩偶“漂浮”的高度，可将滑片P向上移动
10．（2分）如图甲电路中，电源电压保持不变，R0、R1均为定值电阻，R2 为滑动变阻器。闭合开关S，改变R2的阻值，两电压表示数与电流表示数变化的关系如图乙，当滑片P在b端时电流表示数为0.3A，若滑片P置于变阻器的中点位置，R2消耗的电功率为0.8W。闭合开关S，则下列说法正确的是（ ）
A．图乙中的图线②表示的是电压表V1与电流表示数变化的关系
B．电源电压为10V
C．R0的阻值为2Ω
D．当滑片P在a端时，通电1min，电阻R0产生的热量为432J
二、填空与作图题（共7小题，计18分）
11．（2分）常见物质是由大量的 原子构成的，原子是由中心的原子核和核外带 电的电子构成的。
12．（3分）如图所示，2024年4月15日，我国在酒泉卫星发射中心使用长征二号丁运载火箭，成功将四维高景三号01星发射升空。火箭升空过程中与空气摩擦，外壳温度升高，这是通过 的方式使外壳的内能增大，该过程的能量转化与四冲程汽油机的 冲程相同。卫星到达太空后，通过 （选填“电磁波”或“超声波”）与地球传递信息。
13．（3分）物理知识在生活中有广泛的应用，如图甲所示，船闸是利用 原理工作的；如图乙所示，利用吸管喝水时，水在 的作用下进入口中；如图丙所示，旋转的竹蜻蜓升空，这是因为叶片上方的气流速度 （选填“大于”或“小于”）下方的气流速度，产生了压强差。
14．（3分）如图所示是电解水实验原理图，蓄电池在向外供电时把 能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，若溶液中的Na+是从C移动到D，则蓄电池的A端是 极。如果用导线将蓄电池A、B两端直接相连，会造成 ，可能会损坏电源。
15．（3分）工人要把一个重为900N的重物搬到车上。如图所示，他用3m长的木板搭了一个高为1m的斜面，用沿斜面向上400N的推力，历时12s将重物匀速地推到车上。此过程中，推力的功率为 W，斜面的机械效率为 。若要提高该斜面的机械效率，可采取的措施是 （选填“增大”、“减小”、“不变”）斜面的坡度。
16．（2分）如图所示，一束光AO从水中斜射入空气中，请画出反射光线和大致的折射光线。
17．（2分）光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时，灯泡才会发光的电路。
二、实验与探究题（共4小题，计22分）
18．（4分）按要求完成填空。
（1）如图甲所示，量筒中水的体积是 mL。
（2）如图乙所示，闭合开关，AB棒在磁场中左右运动时，灵敏电流计指针偏转，则AB的材料可能是 （选填“塑料”或“铝”）。
（3）如图丙所示，在“测小车的平均速度”的实验中，适当减小斜面的坡度是为了减小测量 时造成的误差；若小车过了A点后才开始计时，则测得AB段的平均速度会 （选填“偏大”或“偏小”）。
19．（4分）在探究并联电路电流规律的实验中，如图甲所示是实验电路。
（1）使用电流表时，若不能预先估计被测电流的大小，则应先用电流表 （选填“较大”或“较小”）的量程进行试触。
（2）连接好电路后，闭合开关，电流表示数如图乙，则电流表的示数为 A。
（3）换用不同规格的灯泡，多次改变电表位置，将测量数据记录在表中。分析数据得出结论： （写出表达式）。
（4）第3次实验中，若所用两灯泡灯丝的长度相同，则 （选填“L1”或“L2”）的灯丝更粗。
20．（7分）小明用压强计（如图甲）来研究液体中不同位置压强的大小。
（1）在使用压强计前，小明发现U形管左右两侧的水面有一定的高度差，如图甲。接下来他应对装置进行的操作是 。
（2）调节好压强计后，小明把探头放入水中，如图乙所示，通过观察 来反映被测液体内部压强大小。
（3）通过实验，小明收集到下标所示的数据。
①比较序号为 的四组数据，可得出结论：同种液体，深度相同时，液体内部向各个方向的压强相等。
可比较序号为1、5、6的三组数据，可得出结论：同种液体，深度增大，液体内部压强 。
③比较序号为6、7的两组数据，可得出结论： ，液体内部压强越大。
（4）如图丙所示，小明为了测量一种液体的密度ρx，在两端开口、粗细均匀的U形玻璃管中装到分度为ρ的某种液体，再从左侧管口缓慢注入待测液体，这两种液体互不相溶，稳定后两端液面到分界面的高度差分别为h1和h2。稳定后，U形玻璃管中左侧液体对管底的压强 （选填“大于”“小于”或“等于”）右侧液体对管底的压强，待测液体的密度为ρx＝ （用已知量的字母表示）。
21．（7分）小华在上体育课时发现，将排球拍打在水泥地面、塑胶地面和草坪上反弹的高度各不相同，于是他想探究排球反弹高度与哪些因素有关，做了如下猜想：
猜想一：排球反弹高度可能与拍打排球时向下的力的大小有关。
猜想二：排球反弹高度可能与地面的材质有关。
（1）实验中发现，拍打排球时的力度不好控制，通过分析，小华认为用不同大小的力拍打排球的实质是改变了排球接触地面时的速度，所以小华将猜想一修改为：排球反弹高度可能与排球接触地面时的速度大小有关。因为排球被举得越高，下落时重力势能转化为 能就越大，故与地面接触瞬间的 越大，于是他设计以下方案：将同一个排球分别调整到不同的高度由静止下落。
（2）为了验证猜想二，小华选用家中三种不同材质的地面（瓷砖地面、实木地面、毛毯地面）进行实验，此时他应该将排球从 （选填“相同”或“不同”）高度由静止下落到不同地面上。
（3）表格是小华通过实验得到的数据：
①通过分析实验序号为1、2、3的三组实验数据，可以得出结论： ；
②通过分析实验序号为 的三组实验数据可知，猜想二是 （选填“正确”或“错误”）的。
（4）在工业生产中，有一种检测硬度的方法，它的原理是使用具有一定质量的物体冲击被检测物体表面，测量该物体在距被测物表面1mm处的冲击前速度大小和冲击后的反弹速度大小，从而计算出被测物体的硬度。通过对本实验数据分析可知：反弹速度大小变化越 （选填“大“或“小”），被测物体硬度越大。
四、综合题（共3小题，计20分）
22．（4分）爸爸给小明买了一台电动平衡车（如图所示），车重150N，轮胎与地面的总接她面积为100cm2。重为500N的小明骑着平衡车以5m/s的车速沿水平公路匀速直线行驶，平衡车匀速行驶中所受阻力为总重的0.1倍。求：
（1）小明骑行5min通过的路程。
（2）匀速骑行过程中，平衡车受到的牵引力。
（3）平衡车（空载）静止时，对水平地面的压强。
23．（8分）如表所示为一款电饭煲的铭牌，其简化电路如图所示，其中R1、R2为电热丝（阻值不变）。使该电饭煲在加热挡正常工作500s，可以将2kg的粥从20℃加热到86℃。[粥的比热容为4×103J/（kg•℃）]
（1）电饭煲是利用电流的 效应工作的；只闭合开关S1，电饭煲处于 （选填“加热”或“保温”）挡。
（2）R2的电阻大小是多少？
（3）电饭煲加热粥的过程中的加热效率是多少？
24．（8分）陕西九曲山抽水蓄能电站位于陕西省镇坪县的九曲山，总装机容量为1500万千瓦，是我国西部地区最大的抽水蓄能电站。某抽水蓄能电站的工作原理：深夜用电低谷时，用过剩电能把山下水库的水抽到山顶水库（看作长方体）内（：如图甲）；用电高峰时，则通过放水发电以补充电能不足（如图乙）。若山顶水库面积为1.2×106m2，电动水泵每天从深夜11时至清晨4时抽水使山顶水库水面增高1m，放水发电时，水下落高度看成72m不变，水下落时重力做功的70%转化为电能，问：（g取10N/kg，ρ水＝1.0×103kg/m3）
（1）发电所利用的水能属于 （选填“可再生”或“不可再生”）能源。发电机在发电时会有能量损耗，整个过程中，能量的总量 （选填“增大”“不变”或“减小”）。
（2）电动水泵夜间所抽水的总重力是多少？
（3）若将夜间抽到山顶水库的水全部用来放水发电，该抽水蓄能电站可以产生的电能是多少？
（4）每燃烧1吨标准煤可以发电3000kW•h，排放二化碳2.5吨，则该抽水蓄能电站将夜间抽到山顶水库的水全部用来放水发电，可减少多少吨二氧化碳的排放？
2024年陕西省渭南市澄城县中考物理二模试卷
参考答案与试题解析
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．（2分）近年来，澄城县聚力建设“中国樱桃第一县”，澄城樱桃实现从1月至6月持续供应，成为备受市场认可的“金果果”。一粒普通樱桃的质量约为（ ）
A．10gB．50gC．50mgD．0.1kg
【分析】质量是指物体所含物质的多少，一粒普通樱桃的质量约为10g。
【解答】解：ABCD、质量是指物体所含物质的多少，所以估测一粒普通樱桃的质量约为10g，故A正确，BCD错误。
故选：A。
【点评】本题考查了估测物体的质量。
2．（2分）如图所示，盲人用手杖敲击不同的盲道导航地砖辨别不同的信息，下列说法正确的是（ ）
A．导航地砖主要是利用声音传递能量
B．路上汽车里传出的歌声对行走的盲人而言是乐音
C．用大小不同的力敲击同一块地砖产生声音的音调不同
D．地砖发声是由地砖振动产生的
【分析】（1）声音可以传递信息、能量。
（2）从环境保护的角度来说，凡是影响人们正常学习、生活、工作、休息和对人们要听的声音起干扰作用的声音都属于噪声。
（3）声音的大小叫响度，响度与振幅和距离声源的远近有关。
（4）声音是由物体的振动产生的。
【解答】解：A．导航地砖主要是利用声音传递信息，故A错误；
B．路上汽车里传出的歌声会干扰盲人的行走，所以对盲人来说是噪声，故B错误；
C．声音的大小叫响度，响度与振幅和距离声源的远近有关，用大小不同的力敲击同一块地砖产生声音的响度不同，故C错误；
D．声音是由物体振动产生的，地砖发声是由地砖振动产生的，故D正确。
故选：D。
【点评】本题考查的是噪声的来源及危害、声音产生的条件；知道听觉的形成过程和响度的影响因素。
3．（2分）《淮南子•天文训》记载：“方诸见月，则津而为水”。意思是在有月亮的晚上拿一个不浸水的盘，放在露天环境下，盘上会结露水（有月亮的晚上温度低）。下列现象中与此现象物态变化相同的是（ ）
A．冰箱冷冻室的内壁出现“霜”
B．衣柜里防虫用的樟脑丸变小
C．冬天室外行人嘴里呼出“白气”
D．使用吹风机吹头发很快吹干
【分析】物体由液态变为固态的过程叫凝固，物体由固态变为液态的过程叫熔化；物体由气态变为液态的过程叫液化，物体由液态变为气态的过程叫汽化，汽化的两种方式是蒸发和沸腾；物体由气态直接变为固态的过程叫凝华，物体由固态直接变为气态的过程叫升华。
【解答】解：盘上会结露水，是空气中的水蒸气液化而来的；
A、冰箱冷藏室的内壁结出“霜”，是由空气中的水蒸气遇冷凝华而成的小冰晶，是凝华现象，故A不符合题意；
B、樟脑丸变小是由固态直接变为气态，是升华现象，故B不符合题意；
C、冬天室外行人嘴里呼出“白气”是人呼出的水蒸气遇冷液化成小水珠，故C符合题意；
D、使用吹风机吹头发很快吹干，加快了水分的蒸发，属于汽化，故D不符合题意。
故选：C。
【点评】判断物态变化现象，首先要知道物态变化的定义，然后看物体由什么状态变为了什么状态，根据物态变化的定义来判断是什么物态变化。
4．（2分）2024年西安城墙甲辰新春灯会在西安城墙永宁门区域（文昌门以西至朱雀门以东）举办，为期52天。如图所示是利用无人机搭载的航拍摄像机拍摄的一张照片，下列有关说法正确的是（ ）
A．游客看到的花灯美轮美奂，是因为光在花灯的表面发生了镜面反射
B．地面上人来人往的人影与小孔成像的原理相同
C．“龙灯”在摄像机的感光元件上成正立、缩小的实像
D．摄像机的镜头与近视眼镜的镜片属于同一类透镜
【分析】（1）自身能发光的物体是光源；
（2）小孔成像是光的直线传播形成的；
（3）凸透镜成像时，物距u＞2f时，成倒立缩小的实像，应用是照相机和摄像头；
（4）近视眼的镜片是凹透镜。
【解答】解：A．灯是光源，自行发光，观众看到的灯美轮美奂，是因为灯在发光，不是反射，故A错误；
B．地面上人来人往的人影是光的直线传播形成的暗区，与小孔成像的原理相同，故B正确；
C．摄像头是凸透镜，成像相当于照相机，物距u＞2f时，成倒立缩小的实像，故C错误；
D．摄像机的镜头是凸透镜，近视眼的镜片是凹透镜，故D错误。
故选：B。
【点评】本题考查了光源的定义、光的直线传播现象、凸透镜成像规律的应用和近视眼的矫正，属于基础题。
5．（2分）汉麻混凝土是一种麻纤维、石灰和水的混合物，这是一种新型建筑材料，它完全固化后，同体积的质量比普通混凝土轻8倍，可用作墙、屋顶或地板的隔热层.下列关于该材料的描述，正确的是（ ）
A．密度小B．导热性好C．导电性好D．延展性好
【分析】根据密度公式ρ＝，体积相同，质量小的物体密度小。
【解答】解：由题知，这种新型建筑材料，同体积的质量比普通混凝土轻8倍，根据密度公式ρ＝，体积相同，质量小的物体密度小。故A符合题意，BCD不符合题意。
故选：A。
【点评】此题考查了物质的属性及在生产生活中的应用，属基础题目。
6．（2分）如图是学校田径运动会上100m短跑比赛的情境。以下说法正确的是（ ）
A．若以奔跑中的运动员为参照物，看台座位上的观众是静止的
B．运动员到达终点时受到惯性作用不能立即停止
C．运动员静止站立时，运动员受到的重力和地面对运动员的支持力是一对平衡力
D．运动员穿鞋底有花纹的鞋子是为了减小压强
【分析】（1）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
（2）物体保持原来运动状态不变的性质叫惯性。
（3）二力平衡的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
（4）增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度。
【解答】解：A、若以奔跑中的运动员为参照物，看台座位上的观众与运动员之间发生了位置变化，看台座位上的观众是运动的，故A错误。
B、运动员到达终点时不能立即停止，是因为运动员具有惯性，惯性不是力，不能说受到惯性作用，故B错误。
C、运动员静止站立时，处于平衡状态，运动员受到的重力和地面对运动员的支持力符合二力平衡条件，是一对平衡力，故C正确。
D、运动员穿鞋底有花纹的鞋子是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D错误。
故选：C。
【点评】本题以田径运动会为背景考查蕴含的物理知识，具有较强的综合性，注重了物理和生活的联系，考查了学生应用物理知识解决实际问题的能力。
7．（2分）如图所示是部分家庭电路示意图，下列说法正确的是（ ）
A．灯泡及开关连接是符合安全用电要求的
B．若空气开关自动跳闸，可能是发生了短路
C．电能表表盘转得越快就表示用电器消耗电能越多
D．用试电笔辨别火线和零线时，手不能接触笔尾金属体
【分析】（1）开关要接在用电器和火线之间；
（2）家庭电路中电流过大时，出现“跳闸”的原因：一是短路，二是用电器总功率过大；
（3）电能表表盘转得越快就表示用电器消耗电能越快；
（4）使用试电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线。
【解答】解：A、在家庭电路中，开关应接在灯泡与火线之间，故A错误；
B、家庭电路安装空气开关是为了防止电路中的电流过大而采取的安全措施，出现“跳闸”的原因：一是短路，二是用电器总功率过大，故B正确；
C、电能表表盘转得越快表示用电器消耗电能越快，即用电器功率越大，故C错误；
D、使用试电笔时，应让手与笔尾的金属体接触，故D错误。
故选：B。
【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识。
8．（2分）如图所示，在水平桌面上，甲、乙两个完全相同的玻璃杯分别装有不同密度的盐水。把同一个鸡蛋分别放入甲、乙两杯盐水中，鸡蛋在甲杯中悬浮，而在乙杯中漂浮，且放入鸡蛋后液面高度相同。下列说法正确的是（ ）
A．甲杯中盐水的密度大于乙杯中盐水的密度
B．甲杯对桌面的压强小于乙杯对桌面的压强
C．甲杯中盐水对杯底的压强等于乙杯中盐水对杯底的压强
D．鸡蛋在甲杯中所受浮力大于在乙杯中所受浮力
【分析】（1）根据物体的浮沉条件判断两者所受浮力关系和液体密度关系；
（2）根据G＝mg＝ρVg判断液体的重力关系，根p＝判断烧杯对水平桌面的压强关系；
（3）由p＝ρgh判断出盐水对杯底压强的关系。
【解答】解：A、由图可知，鸡蛋在甲杯中悬浮，可得ρ甲＝ρ鸡蛋，鸡蛋在乙杯中漂浮，可得ρ乙＞ρ鸡蛋，所以ρ甲＜ρ乙，故A错误；
B、因为鸡蛋在甲中悬浮，乙中漂浮，V排甲＞V排乙，
又因为两液面相平，液体的体积与排开液体的体积之和相同，所以甲液体的体积小于乙液体的体积，
由A知ρ甲＜ρ乙，根据m＝ρV知m甲＜m乙，
根据G＝mg可知：G甲＜G乙，
甲、乙两个烧杯对水平桌面的压力：F＝G液体+G鸡蛋+G烧杯，所以F甲＜F乙，根据p＝知甲烧杯对水平桌面的压强小于乙烧杯对水平面的压强，故B正确；
C、由题可知，两液面两平，即h甲＝h乙，且ρ甲＜ρ乙，根据p＝ρgh可得甲杯中盐水对杯底的压强小于乙杯中盐水对杯底的压强，故C错误；
D、同一个鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，受到的浮力都等于其自身的重力，所以鸡蛋在甲杯中所受浮力等于在乙杯中所受浮力，故D错误。
故选：B。
【点评】本题考查了物体浮沉条件和液体压强公式的应用，一定要掌握物体浮沉情况与密度的关系，同时要搞清不同状态下（漂浮、悬浮）物体所受重力与浮力的大小关系。
9．（2分）在“做中学”，可以帮助我们学习和运用知识，提升操作技能与探究能力。如图所示，小明利用课余时间制作了一个磁浮玩具，玩偶稳定地“漂浮”在空中。下列判断正确的是（ ）
A．通电螺线管的上端为S极
B．电路中的a点必须连接电源的负极
C．磁浮玩具的工作原理是异名磁极互相排斥实现“漂浮”的
D．若要增加玩偶“漂浮”的高度，可将滑片P向上移动
【分析】本装置利用了磁极间的相互作用规律，根据同名磁极相互排斥，结合安培定则可判断出磁极，再进一步确定电源的正负极。并根据变阻器的变化，分析磁极的强弱变化；根据安培定则判断螺线管的极性。
【解答】解：AC、磁浮玩具稳定地“漂浮”起来，其利用的工作原理是同名磁极互相排斥，玩偶的下端是磁铁的N极，所以通电螺线管的上端为N极，故AC错误；
B、电磁铁的上端为N极，则由安培定则可知，电流从电磁铁的下端流入，上端流出，电路中的a点必须连接电源的正极，故B错误；
D、若要增加玩偶“漂浮”的高度，可将滑片P向上移动加以调节，使电路中的电阻变小，电流变大，电磁铁磁性增强，故D正确。
故选：D。
【点评】利用所学的知识进行科技制作，将知识与能力相结合，是提高我们能力的有效途径。
10．（2分）如图甲电路中，电源电压保持不变，R0、R1均为定值电阻，R2 为滑动变阻器。闭合开关S，改变R2的阻值，两电压表示数与电流表示数变化的关系如图乙，当滑片P在b端时电流表示数为0.3A，若滑片P置于变阻器的中点位置，R2消耗的电功率为0.8W。闭合开关S，则下列说法正确的是（ ）
A．图乙中的图线②表示的是电压表V1与电流表示数变化的关系
B．电源电压为10V
C．R0的阻值为2Ω
D．当滑片P在a端时，通电1min，电阻R0产生的热量为432J
【分析】（1）闭合开关，R1、R2与R0串联，电流表测量电路电流，电压表V2测R2的电压，电压表V1测R1与R2的总电压，根据串联电路电压的规律，确定两电压表所对应的图象：
（2）当变阻器连入电路的电阻最大时，电路的电流最小，由图可知最小电流和V2的示数，由欧姆定律，得出R2的最大阻值；
当变阻器连入电路的电阻最大时，根据串联电路的规律及欧姆定律得出R1；
当变阻器连入电路的电阻为5Ω时，根据P＝I2R得出电路的电流，根据串联电路电压的规律及欧姆定律列式求出U和R0；
（3）滑片在a端时，变阻器接入电阻为0，根据串联电路规律和欧姆定律计算电路中的电流，由Q＝I2Rt计算电阻R0产生的热量。
【解答】解：
A、闭合开关，R1、R2与R0串联，电流表测量电路电流，电压表V2测R2的电压，电压表V1测R1与R2的总电压，
根据串联电路电压的规律，故V1的示数大于V2的示数，故①图象为V1的示数与电流表示数变化关系图象，②图象为V2的示数与电流表示数变化关系图象，故A错误；
BC、当滑片P在b端时，变阻器连入电路的电阻最大，电路的电流最小，即为I小＝0.3A，可知V2的示数为U2大＝3V，
由欧姆定律，R2的最大阻值为：
R2＝＝＝10Ω；
当变阻器连入电路的电阻最大时，根据串联电路的规律及欧姆定律，R1的阻值：
R1＝＝＝8Ω；
若滑片P置于变阻器的中点位置，变阻器连入电路的电阻为R2中＝R2＝×10Ω＝5Ω时，根据P＝I2R可得，电路的电流：
I′＝I2中＝＝＝0.4A，
根据串联电路的规律及欧姆定律，因电源电压不变，有：
滑片在b端时：
U＝U1大+I小R0，
即U＝5.4V+0.3A×R0…………Ⅰ；
滑片在中点时：
U＝I′（R1+R2中+R0），
即：U＝0.4A×（8Ω+5Ω+R0）…………Ⅱ；
由以上Ⅰ、Ⅱ两式可解得：U＝6V，R0＝2Ω，故B错误、C正确；
D、滑片在a端时，变阻器接入电阻为0，
根据串联电路规律，电路的总电阻：
R总＝R1+R0＝8Ω+2Ω＝10Ω，
由欧姆定律可得，电路中的电流：
I＝＝＝0.6A，
由Q＝I2Rt可得，通电t＝1min＝60s，电阻R0产生的热量：
Q0＝I2R0t＝（0.6A）2×2Ω×60s＝43.2J，故D错误。
故选：C。
【点评】本题考查串联电路的规律及欧姆定律和电功率、焦耳定律公式的运用，关键是从图中获取有效的信息。
二、填空与作图题（共7小题，计18分）
11．（2分）常见物质是由大量的 分子 原子构成的，原子是由中心的原子核和核外带 负 电的电子构成的。
【分析】常见物质一般是由分子、原子构成的，原子是由位于中心的原子核和绕原子核高速运动的带负电的电子构成。
【解答】解：常见物质一般是由分子、原子构成的，原子是由位于中心的原子核和绕原子核高速运动的带负电的电子构成。
故答案为：分子；负。
【点评】本题考查了原子的组成，属于基础题。
12．（3分）如图所示，2024年4月15日，我国在酒泉卫星发射中心使用长征二号丁运载火箭，成功将四维高景三号01星发射升空。火箭升空过程中与空气摩擦，外壳温度升高，这是通过 做功 的方式使外壳的内能增大，该过程的能量转化与四冲程汽油机的 压缩 冲程相同。卫星到达太空后，通过 电磁波 （选填“电磁波”或“超声波”）与地球传递信息。
【分析】改变物体内能的方式有两种：做功和热传递。
内燃机的压缩冲程叫机械能转化为内能。
电磁波可以在真空中传递信息。
【解答】解：火箭升空过程中与空气摩擦，外壳温度升高，这是通过做功的方式使外壳的内能增大，该过程的能量转化与四冲程汽油机的压缩冲程相同。卫星到达太空后，通过电磁波与地球传递信息。
故答案为：做功；压缩；电磁波。
【点评】本题考查的是改变物体内能的两种方式；知道四冲程内燃机的原理；知道电磁波的特点及应用。
13．（3分）物理知识在生活中有广泛的应用，如图甲所示，船闸是利用 连通器 原理工作的；如图乙所示，利用吸管喝水时，水在 大气压 的作用下进入口中；如图丙所示，旋转的竹蜻蜓升空，这是因为叶片上方的气流速度 大于 （选填“大于”或“小于”）下方的气流速度，产生了压强差。
【分析】（1）连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两个特征；
（2）用吸管吸饮料利用的是大气压；
（3）流体流速大的地方压强小。
【解答】解：（1）如图甲所示的船闸底部相连，上端开口，是利用连通器原理工作的；
（2）如图乙所示，利用吸管喝水是利用了大气压的作用把水压进口中的；
（3）旋转的竹蜻蜓时，叶片上方的空气流速大于下方的空气流速，于是上方气流对叶片的压强小于下方气流对叶片的压强，从而产生向上的“升力”。
故答案为：连通器；大气压；大于。
【点评】此题考查大气压的综合应用、气压与流速的关系、连通器原理的应用，是一道综合性很强的题目，但总体难度不大。
14．（3分）如图所示是电解水实验原理图，蓄电池在向外供电时把 化学 能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，若溶液中的Na+是从C移动到D，则蓄电池的A端是 负 极。如果用导线将蓄电池A、B两端直接相连，会造成 短路 ，可能会损坏电源。
【分析】蓄电池对外供电时，化学能转化为电能；物理学规定正电荷定向移动的方向为电流方向；在电源外部，电流从电源正极出发，经过用电器回到电源负极；电流不经过用电器，直接从电源正极流向电流负极会造成短路故障。
【解答】解：蓄电池供电时，内部发生化学变化同时向外提供电能，所以其向外供电时把化学能转化为电能；溶液中的Na+是从C移动到D，说明水中电流方向是从C到D，由在电源外部，电流从电源正极经过用电器回到电源负极知蓄电池的A端是负极；如果用导线将蓄电池A、B两端直接相连，由于电流未经过用电器直接从电源正极流向电源负极，所以会造成短路故障。
故答案为：化学；负；短路。
【点评】本题考查了电源及其能源转化、电流的方向的规定、电源外部电流的流向、短路等内容，属于电学基础内容，难度不大。
15．（3分）工人要把一个重为900N的重物搬到车上。如图所示，他用3m长的木板搭了一个高为1m的斜面，用沿斜面向上400N的推力，历时12s将重物匀速地推到车上。此过程中，推力的功率为 100 W，斜面的机械效率为 75% 。若要提高该斜面的机械效率，可采取的措施是 增大 （选填“增大”、“减小”、“不变”）斜面的坡度。
【分析】（1）利用W＝Fs求推力做的总功，知道做功时间，利用P＝求推力做功功率；
（2）利用W＝Gh求克服重物重力做的有用功，斜面的机械效率等于有用功与总功的比值；
（3）增大斜面的坡度，减小了物体对斜面的压力，而斜面的粗糙程度不变，可以减小摩擦力，从而减小额外功，而有用功不变，可以减小总功，根据η＝可得斜面的机械效率的大小变化。
【解答】解：（1）推力做的总功：W总＝Fs＝400N×3m＝1200J，
推力做功功率：P＝＝＝100W；
（2）克服重物重力做的有用功：W有用＝Gh＝900N×1m＝900J，
斜面的机械效率：η＝×100%＝×100%＝75%；
（3）增大斜面的坡度，减小了物体对斜面的压力，而斜面的粗糙程度不变，可以减小摩擦力，从而减小额外功，而有用功不变，可以减小总功，由η＝可知斜面的机械效率变大。
故答案为：100；75%；增大。
【点评】本题考查了使用斜面时有用功、总功、功率、机械效率的计算，以及提高斜面机械效率的方法，属于基础题目。
16．（2分）如图所示，一束光AO从水中斜射入空气中，请画出反射光线和大致的折射光线。
【分析】发生折射时，折射光线和入射光线、法线在同一平面内，折射光线和入射光线分居在法线两侧，光从其他介质斜射入空气中时，折射光线远离法线偏折，折射角大于入射角，由此作图即可。
【解答】解：过入射点O作法线，根据光由水中斜射入空气中时，折射角大于入射角，在法线右侧的空气中画出折射光线，如图所示：
【点评】本题考查根据光的折射规律作图，掌握发生折射时折射角与入射角的大小关系是关键，注意作图要规范。
17．（2分）光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时，灯泡才会发光的电路。
【分析】由题意可知，只有晚上且有人走动发生出声音时灯亮，否则灯不亮，说明两开关不能独立工作即为串联，然后共同控制灯泡的亮暗，据此进行解答。
【解答】解：经分析可知，光控开关和声控开关串联共同控制灯泡的亮暗，如下图所示：
【点评】本题考查了串并联电路的设计，根据题意得出光控开关和声控开关的连接方式是关键。
二、实验与探究题（共4小题，计22分）
18．（4分）按要求完成填空。
（1）如图甲所示，量筒中水的体积是 26 mL。
（2）如图乙所示，闭合开关，AB棒在磁场中左右运动时，灵敏电流计指针偏转，则AB的材料可能是 铝 （选填“塑料”或“铝”）。
（3）如图丙所示，在“测小车的平均速度”的实验中，适当减小斜面的坡度是为了减小测量 时间 时造成的误差；若小车过了A点后才开始计时，则测得AB段的平均速度会 偏大 （选填“偏大”或“偏小”）。
【分析】（1）量筒读数要注意分度值和液面位置；
（2）在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体；
（3）为了便于测量时间，应保持斜面较小的坡度；如果让小车过了A点后才开始计时，会使计时开始过晚，所计时间偏小，根据速度公式判断速度变化。
【解答】解：（1）量筒读数要注意分度值，图甲中量筒分度值为1mL，量筒中水的体积为26mL；
（2）在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体，两种物质中，塑料是绝缘体，铝是导体，所以AB棒的材料可能是铝；
（3）在“测小车的平均速度”的实验中，适当减小斜面的坡度，延长小车在斜面上运动的时间，可以减小测量时间造成的误差；如果让小车过了A点后才开始计时，会导致计时开始偏晚，所计时间偏短，而路程不变，由v＝可知，所测AB段的平均速度会偏大。
故答案为：（1）26；（2）铝；（3）时间；偏大。
【点评】此题考查了量筒的读数、“探究电磁感应”的实验、“测小车的平均速度”的实验，属于实验综合题。
19．（4分）在探究并联电路电流规律的实验中，如图甲所示是实验电路。
（1）使用电流表时，若不能预先估计被测电流的大小，则应先用电流表 较大 （选填“较大”或“较小”）的量程进行试触。
（2）连接好电路后，闭合开关，电流表示数如图乙，则电流表的示数为 0.24 A。
（3）换用不同规格的灯泡，多次改变电表位置，将测量数据记录在表中。分析数据得出结论： I＝I1+I2 （写出表达式）。
（4）第3次实验中，若所用两灯泡灯丝的长度相同，则 L2 （选填“L1”或“L2”）的灯丝更粗。
【分析】（1）使用电流表时，若不能预先估计被测电流的大小，则应先用电流表较大的量程进行试触，由指针偏转的角度确定选用合适的量程；
（2）根据电流表选用小量程确定分度值读数；
（3）根据表中数据得出结论；
（4）通过L2的电流大，可知L2的电阻小，根据影响电阻大小的因素分析。
【解答】解：（1）使用电流表时，若不能预先估计被测电流的大小，则应先用电流表较大的量程进行试触。
（2）连接好电路后，闭合开关，电流表示数如图乙，电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
（3）换用不同规格的灯泡，多次改变电表位置，将测量数据记录在表中
根据表中数据可知：
0.30A+0.16A＝0.46A；
0.20A+0.20A＝0.40A；
0.24A+0.34A＝0.58A；
分析数据得出结论：I＝I1+I2；
（4）因通过L2的电流大，可知L2的电阻小，根据影响电阻大小的因素，若所用两灯泡灯丝的长度相同，则L2的灯丝更粗。
故答案为：（1）较大；（2）0.24；（3）I＝I1+I2；（4）L2。
【点评】本题探究并联电路电流规律，考查电流表使用、数据分析和影响电阻大小的因素。
20．（7分）小明用压强计（如图甲）来研究液体中不同位置压强的大小。
（1）在使用压强计前，小明发现U形管左右两侧的水面有一定的高度差，如图甲。接下来他应对装置进行的操作是 取下软管重新安装 。
（2）调节好压强计后，小明把探头放入水中，如图乙所示，通过观察 U形管两侧液面的高度差 来反映被测液体内部压强大小。
（3）通过实验，小明收集到下标所示的数据。
①比较序号为 1、2、3、4 的四组数据，可得出结论：同种液体，深度相同时，液体内部向各个方向的压强相等。
可比较序号为1、5、6的三组数据，可得出结论：同种液体，深度增大，液体内部压强 增大 。
③比较序号为6、7的两组数据，可得出结论： 深度相同时，液体密度越大 ，液体内部压强越大。
（4）如图丙所示，小明为了测量一种液体的密度ρx，在两端开口、粗细均匀的U形玻璃管中装到分度为ρ的某种液体，再从左侧管口缓慢注入待测液体，这两种液体互不相溶，稳定后两端液面到分界面的高度差分别为h1和h2。稳定后，U形玻璃管中左侧液体对管底的压强 等于 （选填“大于”“小于”或“等于”）右侧液体对管底的压强，待测液体的密度为ρx＝ （用已知量的字母表示）。
【分析】（1）使用压强计前发现U形管两侧液面有高度差，说明软管内封闭的气体压强与外界气压不相等，应重新进行安装；
（2）根据转换法知，通过U形管液面高度差显示压强；
（3）液体内部压强与液体的密度和液体的深度有关，在探究与其中一个因素的关系时，应控制其它因素不变，据此分析；
（4）根据液体静止时，两侧的压强相等，结合液体压强公式分析解答。
【解答】解：（1）在使用压强计前，发现U形管左右两侧的水面有一定的高度差，说明软管内封闭的气体压强与外界气压不相等，其调节的方法是应重新进行安装，使U形管左右两侧的水面相平；
（2）根据转换法知，通过U形管液面高度差显示探头处受到的液体压强；
（3）比较1、2、3\4实验，液体的密度相同，探头所处液体深度相同，橡皮膜的方向不同，U形管两侧液面高度差相同，说明橡皮膜受到的液体压强相同，由此得出结论：同种液体在同一深度，液体向各个方向的压强都相等；
比较1、5、6三次实验，液体的密度相同，探头在液体中的深度大，压强计两侧液面的高度差大，由此可知：在同一液体中，深度越深，液体产生的压强越大；
比较序号为6、7的两组数据，深度相同，而液体密度不同，U形管液面高度差不同，说明压强不等，且密度大的压强大，可得出结论：深度相同时，液体密度越大，压强越大。
（4）两种液体互不相溶，稳定后两端液面到分界面的高度差分别为h1和h2，分界面静止，说明压强相等，而液面下方的液体密度和深度相同，故U形玻璃管中左侧液体对管底的压强等于右侧液体对管底的压强；
根据p＝ρgh和界面处的压强相等有：ρxgh1＝ρgh2；
解得ρx＝。
故答案为：（1）取下软管重新安装；
（2）U形管两侧液面的高度差；
（3）①1、2、3、4； ②增大； ③深度相同时，液体密度越大；
（4）等于； 。
【点评】本题探究影响液体压强大小的因素，考查了转换法、控制变量法的运用，体现了对实验过程和实验原理的考查。
21．（7分）小华在上体育课时发现，将排球拍打在水泥地面、塑胶地面和草坪上反弹的高度各不相同，于是他想探究排球反弹高度与哪些因素有关，做了如下猜想：
猜想一：排球反弹高度可能与拍打排球时向下的力的大小有关。
猜想二：排球反弹高度可能与地面的材质有关。
（1）实验中发现，拍打排球时的力度不好控制，通过分析，小华认为用不同大小的力拍打排球的实质是改变了排球接触地面时的速度，所以小华将猜想一修改为：排球反弹高度可能与排球接触地面时的速度大小有关。因为排球被举得越高，下落时重力势能转化为 动 能就越大，故与地面接触瞬间的 速度 越大，于是他设计以下方案：将同一个排球分别调整到不同的高度由静止下落。
（2）为了验证猜想二，小华选用家中三种不同材质的地面（瓷砖地面、实木地面、毛毯地面）进行实验，此时他应该将排球从 相同 （选填“相同”或“不同”）高度由静止下落到不同地面上。
（3）表格是小华通过实验得到的数据：
①通过分析实验序号为1、2、3的三组实验数据，可以得出结论： 地面的材质相同时，排球接触地面时的速度越大，反弹的高度越大 ；
②通过分析实验序号为 2、4、5 的三组实验数据可知，猜想二是 正确 （选填“正确”或“错误”）的。
（4）在工业生产中，有一种检测硬度的方法，它的原理是使用具有一定质量的物体冲击被检测物体表面，测量该物体在距被测物表面1mm处的冲击前速度大小和冲击后的反弹速度大小，从而计算出被测物体的硬度。通过对本实验数据分析可知：反弹速度大小变化越 小 （选填“大“或“小”），被测物体硬度越大。
【分析】（1）球下落时，重力势能转为动能，决定物体动能大小的因素是：质量和速度；
（2）根据控制变量法进行解答；
（3）①通过分析前三组实验数据可知，接触面的材质相同，自由下落的高度相同，反弹的高度不同，进而得出结论；
②研究排球反弹的高度与地面材质是否有关，应控制地面材质不相同，其它因素相同；
（4）被测物体硬度越大，反弹速度大小变化越小。
【解答】解：（1）因为排球被举得越高，下落时重力势能转化为动能就越大，决定物体动能大小的因素是：质量和速度，质量在下落过程中不变，故与地面接触瞬间的速度越大；
（2）猜想二是可能与地面的材质有关，根据控制变量法知，应控制接触面的材质不同，自由下落的高度相同；
（3）①通过分析前三组实验数据可知，接触面的材质相同，接触地面时的速度不同，反弹的高度不同，结论：地面的材质相同时，排球接触地面时的速度越大，反弹的高度越大；
②研究排球反弹的高度与地面材质是否有关，应控制地面材质不相同，自由下落的高度相同，即应分析2、4、5三组实验；分析数据可知猜想二是正确的；
（4）被测物体硬度越大，接触时间越短，能量损失越小，反弹速度大小变化越小。
故答案为：（1）动；速度；（2）相同； （3）接触面的材质相同，自由下落的高度越大，反弹的高度越大；2、4、5；（4）小。
【点评】本题研究探究排球反弹高度与哪些因素有关，考查了决定动能大小的因素，采用控制变量法研究实验时，一定注意相同因素和不同因素。
四、综合题（共3小题，计20分）
22．（4分）爸爸给小明买了一台电动平衡车（如图所示），车重150N，轮胎与地面的总接她面积为100cm2。重为500N的小明骑着平衡车以5m/s的车速沿水平公路匀速直线行驶，平衡车匀速行驶中所受阻力为总重的0.1倍。求：
（1）小明骑行5min通过的路程。
（2）匀速骑行过程中，平衡车受到的牵引力。
（3）平衡车（空载）静止时，对水平地面的压强。
【分析】（1）已知小明运动速度、运动时间，由速度公式可求出小明骑行5min通过的路程；
（2）小明匀速骑行过程中，平衡车处于平衡状态，根据二力平衡知识可知：平衡车受到的牵引力大小等于平衡车匀速行驶时所受阻力；已知阻力与总重力的大小关系，求出人和平衡车的总重力，即可求出牵引力；
（3）平衡车（空载）静止时，对水平地面的压力大小等于平衡车的重力；已知压力、受力面积，由压强公式可求出平衡车（空载）静止时，对水平地面的压强。
【解答】解：（1）由速度公式可知：小明骑行5min通过的路程为s＝vt＝5m/s×5×60s＝1500m；
（2）匀速骑行过程中，平衡车处于平衡状态，对平衡车受力分析可知：
平衡车受到的牵引力等于阻力，即F牵＝f阻＝0.1G总＝0.1（G车+G人）＝0.1×（150N+500N）＝65N；
（3）平衡车（空载）静止时，对水平地面的压力大小等于平衡车的重力，即压力F＝G车＝150N；
由压强公式可知：平衡车（空载）静止时，对水平地面的压强为。
答：（1）小明骑行5min通过的路程为1500m；
（2）匀速骑行过程中，平衡车受到的牵引力为65N；
（3）平衡车（空载）静止时，对水平地面的压强为1.5×104Pa。
【点评】解题关键是熟练运用速度公式、压强公式，掌握二力平衡条件。
23．（8分）如表所示为一款电饭煲的铭牌，其简化电路如图所示，其中R1、R2为电热丝（阻值不变）。使该电饭煲在加热挡正常工作500s，可以将2kg的粥从20℃加热到86℃。[粥的比热容为4×103J/（kg•℃）]
（1）电饭煲是利用电流的 热 效应工作的；只闭合开关S1，电饭煲处于 保温 （选填“加热”或“保温”）挡。
（2）R2的电阻大小是多少？
（3）电饭煲加热粥的过程中的加热效率是多少？
【分析】（1）电饭煲是利用电流的热效应工作的；分析开关转换时电路的连接，由并联电阻的规律和分析；
（2）根据并联电路各支路可独立工作、互不影响，得出R2的功率；由得出R2的电阻大小；
（3）由得出加热挡工作500s消耗的电能，由吸热公式得出粥吸收的热量；据此得出电饭煲加热粥的过程中的加热效率。
【解答】解：（1）电饭煲是利用电流的热效应工作的；由图可知，当开关S1闭合，S2断开时，只有R1工作；当开关S1，S2都闭合时，R1、R2并联，由并联电阻的规律可知，并联的电阻小于其中任一电阻，根据可知，只闭合开关S1，电功率较小，电饭煲处于保温挡。
（2）当开关S1，S2都闭合时，R1、R2并联，电饭锅处于加热挡，根据并联电路各支路可独立工作、互不影响，则R2的功率为：
P2＝P加热﹣P保温＝1320W﹣440W＝880W
由可知，R2的电阻为：
（3）由可知，加热挡工作500s消耗的电能：
粥吸收的热量：
Q吸＝c粥m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（86℃﹣20℃）＝5.28×105J
电饭煲加热粥的过程中的加热效率为：
。
故答案为：（1）热；保温；
（2）R2的电阻大小是55欧姆；
（3）电饭煲加热粥的过程中的加热效率是80%。
【点评】本题考查串联、并联电路的规律及电功率公式、吸热公式和效率公式的运用，关键是电路结构的分析。
24．（8分）陕西九曲山抽水蓄能电站位于陕西省镇坪县的九曲山，总装机容量为1500万千瓦，是我国西部地区最大的抽水蓄能电站。某抽水蓄能电站的工作原理：深夜用电低谷时，用过剩电能把山下水库的水抽到山顶水库（看作长方体）内（：如图甲）；用电高峰时，则通过放水发电以补充电能不足（如图乙）。若山顶水库面积为1.2×106m2，电动水泵每天从深夜11时至清晨4时抽水使山顶水库水面增高1m，放水发电时，水下落高度看成72m不变，水下落时重力做功的70%转化为电能，问：（g取10N/kg，ρ水＝1.0×103kg/m3）
（1）发电所利用的水能属于 可再生 （选填“可再生”或“不可再生”）能源。发电机在发电时会有能量损耗，整个过程中，能量的总量 不变 （选填“增大”“不变”或“减小”）。
（2）电动水泵夜间所抽水的总重力是多少？
（3）若将夜间抽到山顶水库的水全部用来放水发电，该抽水蓄能电站可以产生的电能是多少？
（4）每燃烧1吨标准煤可以发电3000kW•h，排放二化碳2.5吨，则该抽水蓄能电站将夜间抽到山顶水库的水全部用来放水发电，可减少多少吨二氧化碳的排放？
【分析】（1）可再生能源：可以从自然界中源源不断地得到的能源．例：水能、风能、太阳能、生物质能、潮汐能；
不可再生能源：不能在短期内从自然界得到补充的能源．例：化石能源（煤炭、石油、天然气）、核能；
（2）根据公式可得水的质量，再由公式G＝mg求水的重力；
（3）根据公式W＝Gh得到重力做功，再由公式η＝求产生的电能；
（4）已知产生的电能，根据每燃烧1吨标准煤可以发电3000kW•h，排放二化碳2.5吨，可知减少的二氧化碳量。
【解答】解：（1）发电所利用的水能属于可再生能源；发电机在发电时会有能量损耗，整个过程中，能量的总量不变；
（2）由可得，抽到山顶水库的水的质量：
；
水受到的重力：
；
（3）水下落时重力做的功：
；
由可得，水下落时重力做功转化为的电能：
；
（4）将夜间抽到山顶水库的水全部用来放水发电可节约标准煤的质量：
m煤＝＝56t，
减少二氧化碳的排放质量为：
m碳＝56t×2.5＝140t。
故答案为：（1）可再生；不变；
（2）电动水泵夜间所抽水的总重力是1.2×1010N；
（3）该抽水蓄能电站可以产生的电能是1.68×105kW•h；
（4）则该抽水蓄能电站将夜间抽到山顶水库的水全部用来放水发电，可减少140吨二氧化碳的排放。
【点评】本题考查了能源的分类、重力以及电能的计算，难度较大。
实验次数
灯泡L1的电流I1/A
灯泡L2的电流I2/A
干路电流I/A
1
0.30
0.16
0.46
2
0.20
0.20
040
3
0.24
0.34
0.58
序号
液体
深度/mm
压强计
橡皮膜方向
液面高度差/mm
1
水
20.0
朝上
18.5
2
朝下
18.5
3
朝左
18.5
4
朝右
18.5
5
40.0
朝上
36.8
6
60.0
朝上
54.6
7
酒精
60.0
朝上
43.5
实验序号
地面材质
排球被举起的高度/m
排球反弹的高度/m
1
瓷砖
0.5
0.4
2
瓷砖
1
0.75
3
瓷砖
1.5
1.2
4
实木
1
0.5
5
毛毯
1
0.15
电饭煲
额定电压
220V
产品型号
DFB﹣2403
额定频率
50Hz
保温功率
440W
额定容积
5.0L
加热功率
1320W
实验次数
灯泡L1的电流I1/A
灯泡L2的电流I2/A
干路电流I/A
1
0.30
0.16
0.46
2
0.20
0.20
040
3
0.24
0.34
0.58
序号
液体
深度/mm
压强计
橡皮膜方向
液面高度差/mm
1
水
20.0
朝上
18.5
2
朝下
18.5
3
朝左
18.5
4
朝右
18.5
5
40.0
朝上
36.8
6
60.0
朝上
54.6
7
酒精
60.0
朝上
43.5
实验序号
地面材质
排球被举起的高度/m
排球反弹的高度/m
1
瓷砖
0.5
0.4
2
瓷砖
1
0.75
3
瓷砖
1.5
1.2
4
实木
1
0.5
5
毛毯
1
0.15
电饭煲
额定电压
220V
产品型号
DFB﹣2403
额定频率
50Hz
保温功率
440W
额定容积
5.0L
加热功率
1320W
