三年（2022-2024）高考物理真题分类汇编（全国通用）专题03运动图像（原卷版）
展开
这是一份三年（2022-2024）高考物理真题分类汇编（全国通用）专题03运动图像（原卷版），共6页。试卷主要包含了0s到30等内容，欢迎下载使用。

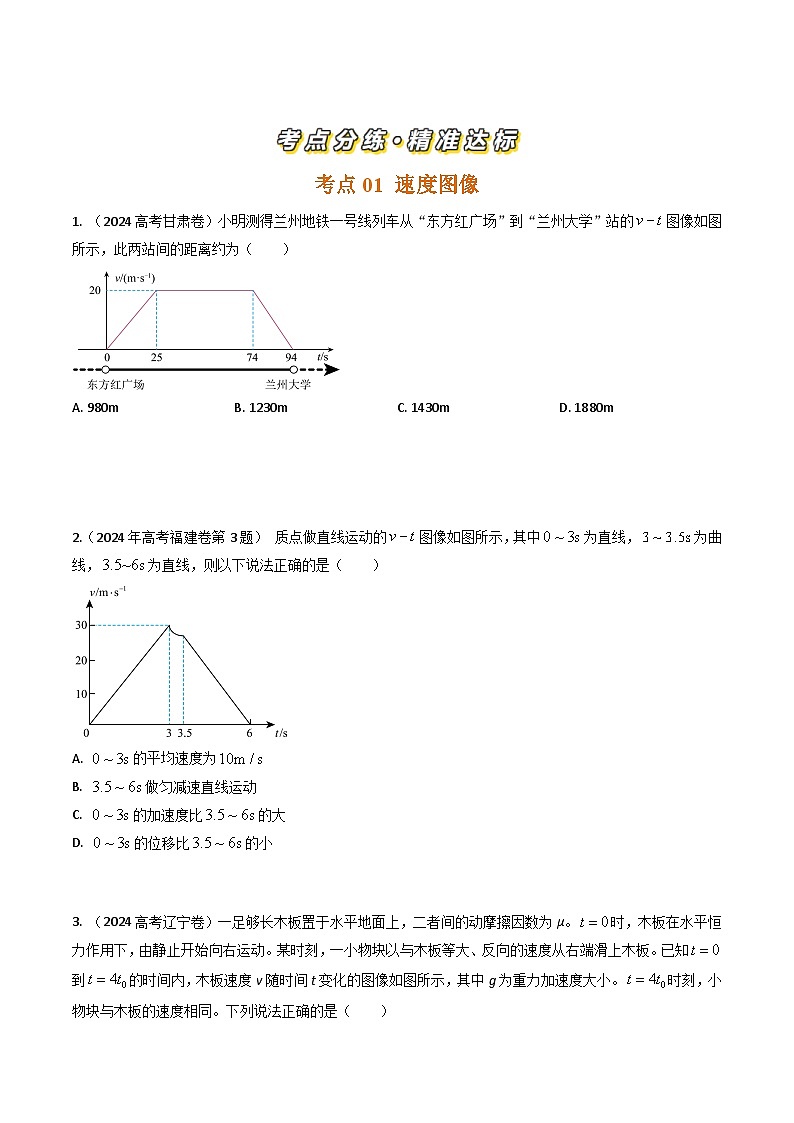

考点01 速度图像
1. （2024高考甘肃卷）小明测得兰州地铁一号线列车从“东方红广场”到“兰州大学”站的图像如图所示，此两站间的距离约为（ ）
A. 980mB. 1230mC. 1430mD. 1880m
2.（2024年高考福建卷第3题） 质点做直线运动的图像如图所示，其中为直线，为曲线，为直线，则以下说法正确的是（ ）
A. 的平均速度为
B. 做匀减速直线运动
C. 的加速度比的大
D. 的位移比的小

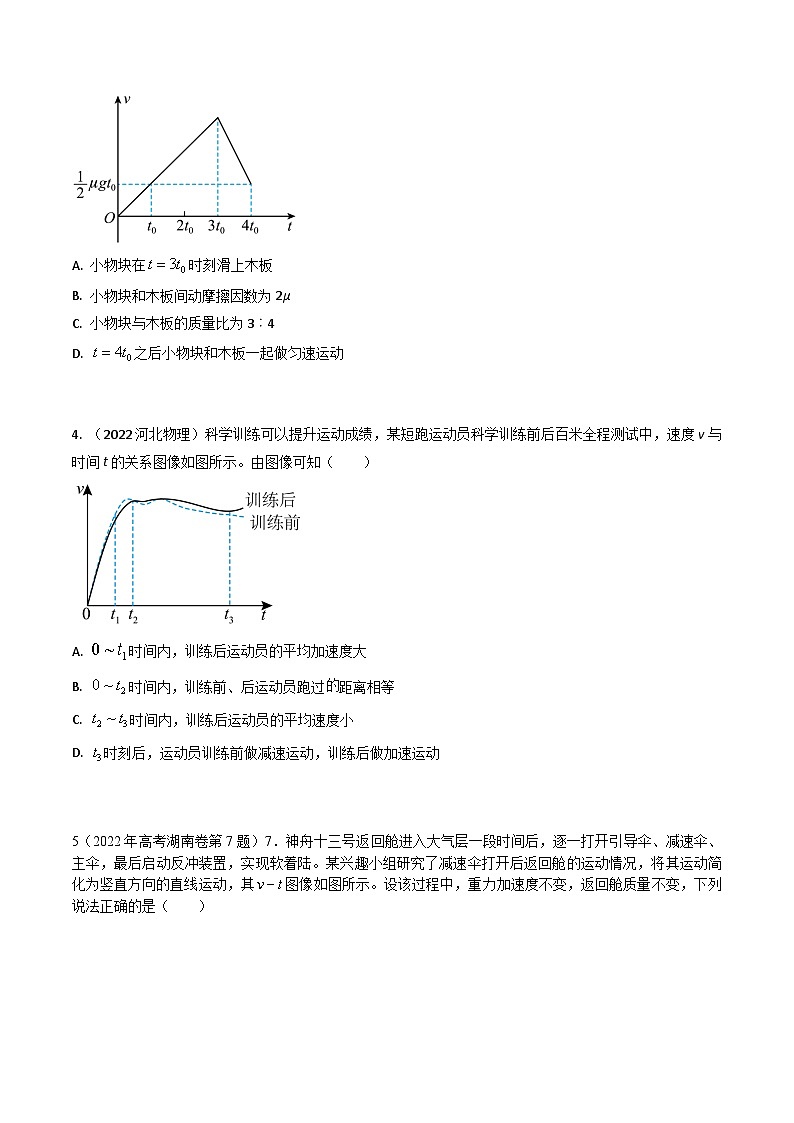

3. （2024高考辽宁卷）一足够长木板置于水平地面上，二者间的动摩擦因数为μ。时，木板在水平恒力作用下，由静止开始向右运动。某时刻，一小物块以与木板等大、反向的速度从右端滑上木板。已知到的时间内，木板速度v随时间t变化的图像如图所示，其中g为重力加速度大小。时刻，小物块与木板的速度相同。下列说法正确的是（ ）
A. 小物块在时刻滑上木板
B. 小物块和木板间动摩擦因数为2μ
C. 小物块与木板的质量比为3︰4
D. 之后小物块和木板一起做匀速运动
4. （2022河北物理）科学训练可以提升运动成绩，某短跑运动员科学训练前后百米全程测试中，速度v与时间t的关系图像如图所示。由图像可知（ ）
A. 时间内，训练后运动员的平均加速度大
B. 时间内，训练前、后运动员跑过距离相等
C. 时间内，训练后运动员的平均速度小
D. 时刻后，运动员训练前做减速运动，训练后做加速运动
5（2022年高考湖南卷第7题）7．神舟十三号返回舱进入大气层一段时间后，逐一打开引导伞、减速伞、主伞，最后启动反冲装置，实现软着陆。某兴趣小组研究了减速伞打开后返回舱的运动情况，将其运动简化为竖直方向的直线运动，其图像如图所示。设该过程中，重力加速度不变，返回舱质量不变，下列说法正确的是（ ）
A．在时间内，返回舱重力的功率随时间减小
B．在时间内，返回舱的加速度不变
C．在时间内，返回舱的动量随时间减小
D．在时间内，返回舱的机械能不变
考点02 位移图像
1 （2024高考全国新课程卷）一质点做直线运动，下列描述其位移x或速度v随时间t变化的图像中，可能正确的是（ ）
A. B.
C. D.
2. （2023高考全国甲卷）一小车沿直线运动，从t=0开始由静止匀加速至t=t1时刻，此后做匀减速运动，到t=t1时刻速度降为零。在下列小车位移x随时间t的关系曲线中，可能正确的是
A. B.
C. D.
3. （2022高考上海）两质点由静止开始做直线运动，它们的位移x与时间t的图像均为抛物线。t0时刻它们的速度分别为vI和vII，加速度分别为aI和aII。则（ ）
A. . vI＞vII, ，aI＞aII
B. vI＞vII, ，aI＞aII
C. vI＞vII, ，aI＞aII
D. vI＞vII, ，aI＞aII
4．（2022年高考北京卷）质量为和的两个物体在光滑水平面上正碰，其位置坐标x随时间t变化的图像如图所示。下列说法正确的是（ ）
A．碰撞前的速率大于的速率
B．碰撞后的速率大于的速率
C．碰撞后的动量大于的动量
D．碰撞后的动能小于的动能
考点03 加速度图像
1.（2023高考江苏学业水平选择性考试）电梯上升过程中，某同学用智能手机记录了电梯速度随时间变化的关系，如图所示。电梯加速上升的时段是（ ）
A. 从20.0s到30.0s
B. 从30.0s到40.0s
C. 从40.0s到50.0s
D. 从50.0s到60.0s
2. （2023高考湖北卷）时刻，质点P从原点由静止开始做直线运动，其加速度a随时间t按图示的正弦曲线变化，周期为。在时间内，下列说法正确的是（ ）
A. 时，P回到原点
B. 时，P的运动速度最小
C. 时，P到原点的距离最远
D. 时，P的运动速度与时相同
考点
三年考情（2022-2024）
命题趋势
考点1 速度图像
（5年6考）
2024高考甘肃卷第2题和2024年高考福建卷第3题速度图像，考查速度图像面积和斜率的物理意义
2024高考辽宁卷第10题给出速度图像作为解题信息与动力学结合。
2022河北物理百米赛跑训练的速度图像。
2022年高考湖南卷第7题神舟十三号返回舱进入大气层的速度图像。
1.速度图像是高考考查频率较高的知识点，通常以实际情景切入，特别是结合体育情景的考查一直是考查的热点。包括结合动力学、电磁感应考查速度图像。例如2024高考辽宁卷第10题与动力学结合。
2022年高考全国乙卷两物体碰撞，给出速度图像给出解题信息。2022年高考湖南卷第7题神舟十三号返回舱进入大气层的速度图像，考查功率、机械能、动量及其相关知识点。
2.位移图像的考查主要集中在对位移图像斜率考查，包括结合动力学、碰撞、电磁感应考查位移图像。例如2024年高考江西卷第15题电磁感应压轴题给出竖直高度随时间变化图像作为解题信息；2024年1月高考浙江卷第19题扫描隧道显微镜减震系统给出位移图像。 2022年高考北京卷第10题两物体碰撞，给出位移图像给出解题信息。
3. 加速度图像的考查主要集中在运动分析或受力分析。
考点2 位移图像
（5年5考）
2024高考全国新课程卷考查直线运动可能的位移图像和速度图像。
2023高考全国甲卷小车沿直线运动的位移图像。
2022高考上海卷两质点由静止开始做直线运动，它们的位移x与时间t的图像均为抛物线。
考点3加速度图像
（5年5考）
2023高考江苏卷电梯上升过程中的加速度图像。
2023高考湖北卷质点P从原点由静止开始做直线运动的加速度a随时间t变化图像。
考点01 速度图像
1. （2024高考甘肃卷）小明测得兰州地铁一号线列车从“东方红广场”到“兰州大学”站的图像如图所示，此两站间的距离约为（ ）
A. 980mB. 1230mC. 1430mD. 1880m
2.（2024年高考福建卷第3题） 质点做直线运动的图像如图所示，其中为直线，为曲线，为直线，则以下说法正确的是（ ）
A. 的平均速度为
B. 做匀减速直线运动
C. 的加速度比的大
D. 的位移比的小
3. （2024高考辽宁卷）一足够长木板置于水平地面上，二者间的动摩擦因数为μ。时，木板在水平恒力作用下，由静止开始向右运动。某时刻，一小物块以与木板等大、反向的速度从右端滑上木板。已知到的时间内，木板速度v随时间t变化的图像如图所示，其中g为重力加速度大小。时刻，小物块与木板的速度相同。下列说法正确的是（ ）
A. 小物块在时刻滑上木板
B. 小物块和木板间动摩擦因数为2μ
C. 小物块与木板的质量比为3︰4
D. 之后小物块和木板一起做匀速运动
4. （2022河北物理）科学训练可以提升运动成绩，某短跑运动员科学训练前后百米全程测试中，速度v与时间t的关系图像如图所示。由图像可知（ ）
A. 时间内，训练后运动员的平均加速度大
B. 时间内，训练前、后运动员跑过距离相等
C. 时间内，训练后运动员的平均速度小
D. 时刻后，运动员训练前做减速运动，训练后做加速运动
5（2022年高考湖南卷第7题）7．神舟十三号返回舱进入大气层一段时间后，逐一打开引导伞、减速伞、主伞，最后启动反冲装置，实现软着陆。某兴趣小组研究了减速伞打开后返回舱的运动情况，将其运动简化为竖直方向的直线运动，其图像如图所示。设该过程中，重力加速度不变，返回舱质量不变，下列说法正确的是（ ）
A．在时间内，返回舱重力的功率随时间减小
B．在时间内，返回舱的加速度不变
C．在时间内，返回舱的动量随时间减小
D．在时间内，返回舱的机械能不变
考点02 位移图像
1 （2024高考全国新课程卷）一质点做直线运动，下列描述其位移x或速度v随时间t变化的图像中，可能正确的是（ ）
A. B.
C. D.
2. （2023高考全国甲卷）一小车沿直线运动，从t=0开始由静止匀加速至t=t1时刻，此后做匀减速运动，到t=t1时刻速度降为零。在下列小车位移x随时间t的关系曲线中，可能正确的是
A. B.
C. D.
3. （2022高考上海）两质点由静止开始做直线运动，它们的位移x与时间t的图像均为抛物线。t0时刻它们的速度分别为vI和vII，加速度分别为aI和aII。则（ ）
A. . vI＞vII, ，aI＞aII
B. vI＞vII, ，aI＞aII
C. vI＞vII, ，aI＞aII
D. vI＞vII, ，aI＞aII
4．（2022年高考北京卷）质量为和的两个物体在光滑水平面上正碰，其位置坐标x随时间t变化的图像如图所示。下列说法正确的是（ ）
A．碰撞前的速率大于的速率
B．碰撞后的速率大于的速率
C．碰撞后的动量大于的动量
D．碰撞后的动能小于的动能
考点03 加速度图像
1.（2023高考江苏学业水平选择性考试）电梯上升过程中，某同学用智能手机记录了电梯速度随时间变化的关系，如图所示。电梯加速上升的时段是（ ）
A. 从20.0s到30.0s
B. 从30.0s到40.0s
C. 从40.0s到50.0s
D. 从50.0s到60.0s
2. （2023高考湖北卷）时刻，质点P从原点由静止开始做直线运动，其加速度a随时间t按图示的正弦曲线变化，周期为。在时间内，下列说法正确的是（ ）
A. 时，P回到原点
B. 时，P的运动速度最小
C. 时，P到原点的距离最远
D. 时，P的运动速度与时相同
考点
三年考情（2022-2024）
命题趋势
考点1 速度图像
（5年6考）
2024高考甘肃卷第2题和2024年高考福建卷第3题速度图像，考查速度图像面积和斜率的物理意义
2024高考辽宁卷第10题给出速度图像作为解题信息与动力学结合。
2022河北物理百米赛跑训练的速度图像。
2022年高考湖南卷第7题神舟十三号返回舱进入大气层的速度图像。
1.速度图像是高考考查频率较高的知识点，通常以实际情景切入，特别是结合体育情景的考查一直是考查的热点。包括结合动力学、电磁感应考查速度图像。例如2024高考辽宁卷第10题与动力学结合。
2022年高考全国乙卷两物体碰撞，给出速度图像给出解题信息。2022年高考湖南卷第7题神舟十三号返回舱进入大气层的速度图像，考查功率、机械能、动量及其相关知识点。
2.位移图像的考查主要集中在对位移图像斜率考查，包括结合动力学、碰撞、电磁感应考查位移图像。例如2024年高考江西卷第15题电磁感应压轴题给出竖直高度随时间变化图像作为解题信息；2024年1月高考浙江卷第19题扫描隧道显微镜减震系统给出位移图像。 2022年高考北京卷第10题两物体碰撞，给出位移图像给出解题信息。
3. 加速度图像的考查主要集中在运动分析或受力分析。
考点2 位移图像
（5年5考）
2024高考全国新课程卷考查直线运动可能的位移图像和速度图像。
2023高考全国甲卷小车沿直线运动的位移图像。
2022高考上海卷两质点由静止开始做直线运动，它们的位移x与时间t的图像均为抛物线。
考点3加速度图像
（5年5考）
2023高考江苏卷电梯上升过程中的加速度图像。
2023高考湖北卷质点P从原点由静止开始做直线运动的加速度a随时间t变化图像。
