江苏省南京市六合励志学校2023-2024学年九年级下学期第一次月考物理试卷（解析版）
展开
这是一份江苏省南京市六合励志学校2023-2024学年九年级下学期第一次月考物理试卷（解析版），共29页。

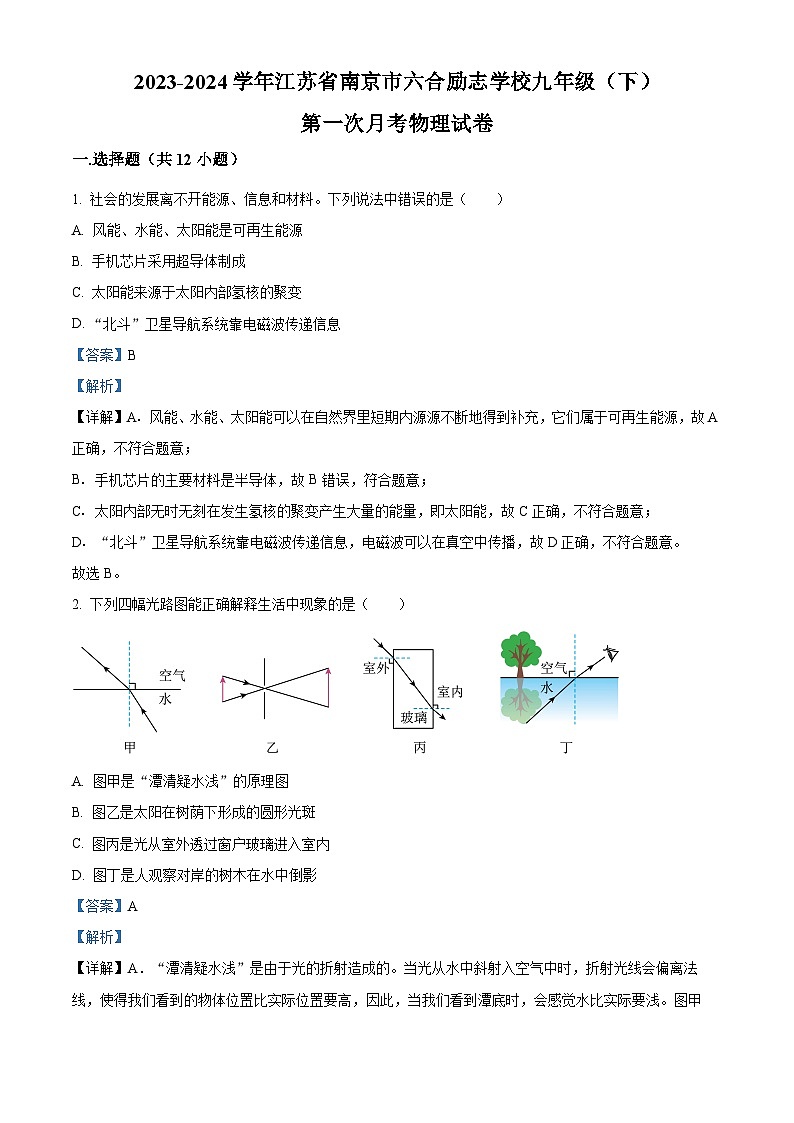

1. 社会的发展离不开能源、信息和材料。下列说法中错误的是（ ）
A. 风能、水能、太阳能是可再生能源
B. 手机芯片采用超导体制成
C. 太阳能来源于太阳内部氢核的聚变
D. “北斗”卫星导航系统靠电磁波传递信息
【答案】B
【解析】
【详解】A．风能、水能、太阳能可以在自然界里短期内源源不断地得到补充，它们属于可再生能源，故A正确，不符合题意；
B．手机芯片的主要材料是半导体，故B错误，符合题意；
C．太阳内部无时无刻在发生氢核的聚变产生大量的能量，即太阳能，故C正确，不符合题意；
D．“北斗”卫星导航系统靠电磁波传递信息，电磁波可以在真空中传播，故D正确，不符合题意。
故选B。
2. 下列四幅光路图能正确解释生活中现象的是（ ）
A. 图甲是“潭清疑水浅”的原理图
B. 图乙是太阳在树荫下形成的圆形光斑
C. 图丙是光从室外透过窗户玻璃进入室内
D. 图丁是人观察对岸的树木在水中倒影
【答案】A
【解析】
【详解】A．“潭清疑水浅”是由于光的折射造成的。当光从水中斜射入空气中时，折射光线会偏离法线，使得我们看到的物体位置比实际位置要高，因此，当我们看到潭底时，会感觉水比实际要浅。图甲中，光线从水中斜射入空气中，折射光线确实偏离了法线，且折射角大于入射角，这与“潭清疑水浅”的原理相符，故A符合题意；
B．阳在树荫下形成的圆形光斑是小孔成像现象，它是由于光的直线传播造成的，物体通过小孔形成倒立的实像，故B不符合题意；
C．光从室外透过窗户玻璃时，折射角应小于入射角；从窗户玻璃进入室内时，折射角应大于入射角，故C不符合题意；
D．人观察对岸的树木在水中倒影，是光的反射现象，而图中是光的折射光路，故D不符合题意。
故选A。

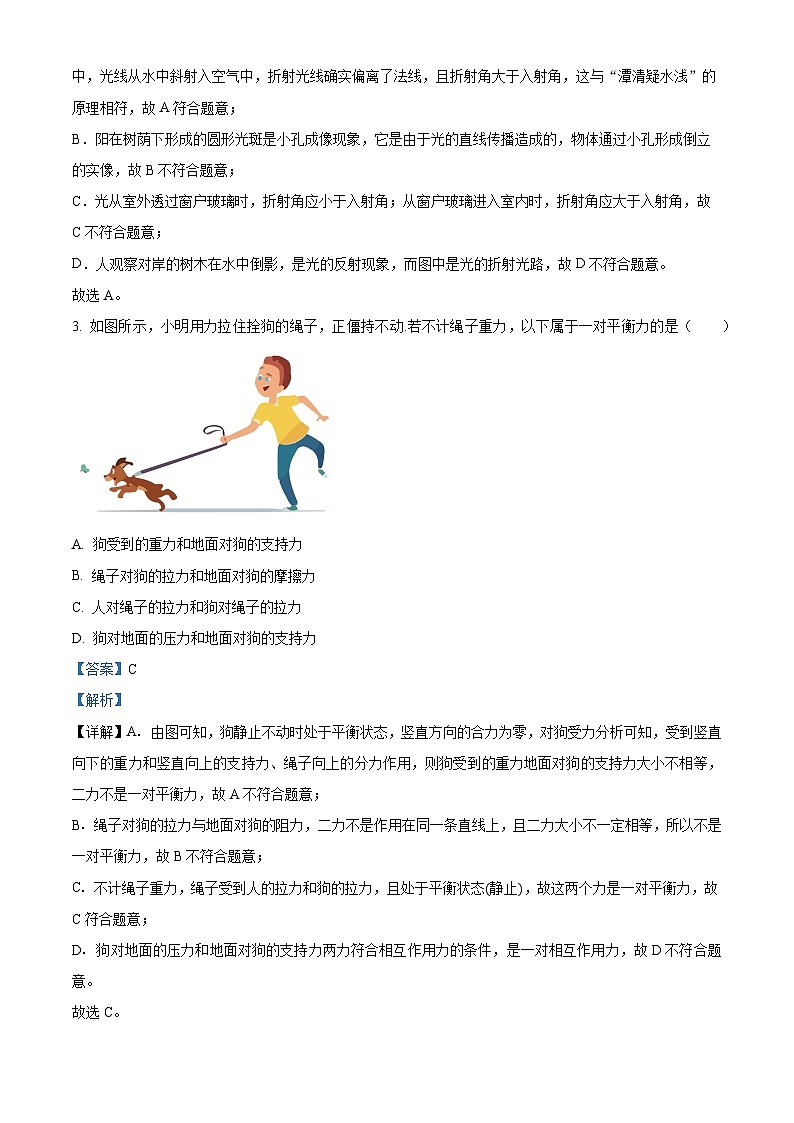

3. 如图所示，小明用力拉住拴狗的绳子，正僵持不动.若不计绳子重力，以下属于一对平衡力的是（ ）
A. 狗受到的重力和地面对狗的支持力
B. 绳子对狗的拉力和地面对狗的摩擦力
C. 人对绳子的拉力和狗对绳子的拉力
D. 狗对地面的压力和地面对狗的支持力
【答案】C
【解析】
【详解】A．由图可知，狗静止不动时处于平衡状态，竖直方向的合力为零，对狗受力分析可知，受到竖直向下的重力和竖直向上的支持力、绳子向上的分力作用，则狗受到的重力地面对狗的支持力大小不相等，二力不是一对平衡力，故A不符合题意；
B．绳子对狗的拉力与地面对狗的阻力，二力不是作用在同一条直线上，且二力大小不一定相等，所以不是一对平衡力，故B不符合题意；
C．不计绳子重力，绳子受到人的拉力和狗的拉力，且处于平衡状态(静止)，故这两个力是一对平衡力，故C符合题意；
D．狗对地面的压力和地面对狗的支持力两力符合相互作用力的条件，是一对相互作用力，故D不符合题意。
故选C。

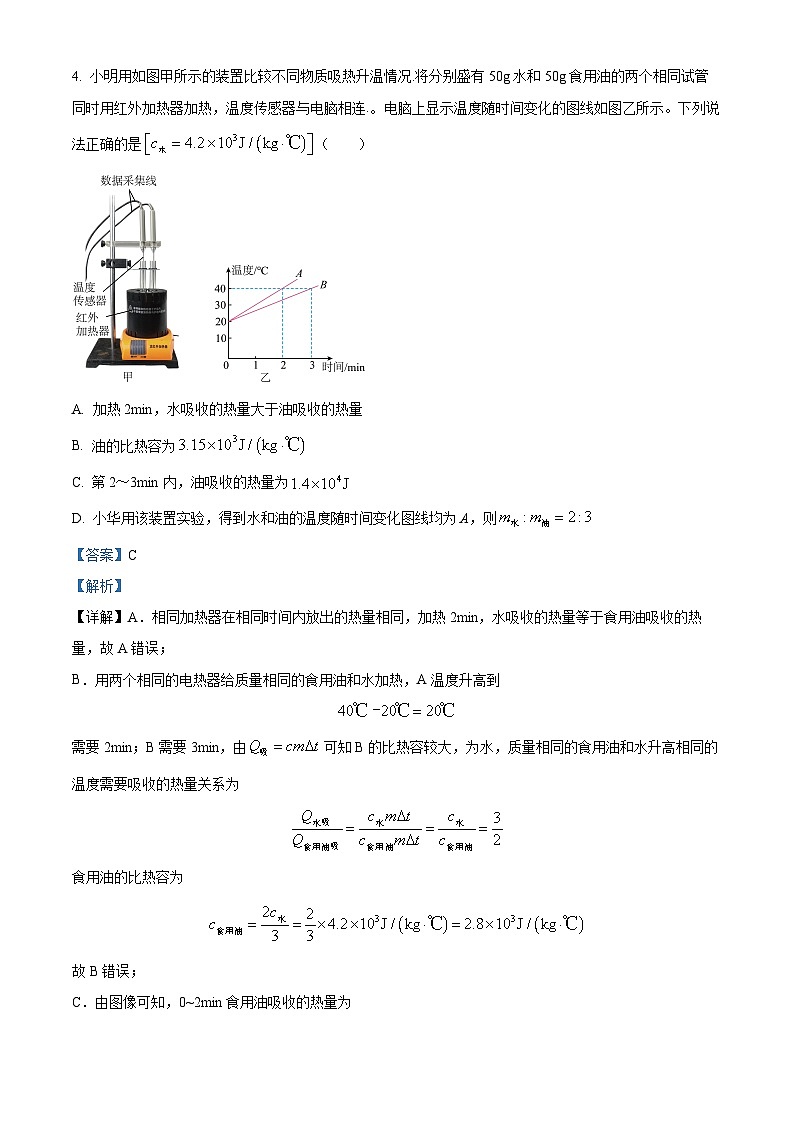

4. 小明用如图甲所示的装置比较不同物质吸热升温情况.将分别盛有50g水和50g食用油的两个相同试管同时用红外加热器加热，温度传感器与电脑相连.。电脑上显示温度随时间变化的图线如图乙所示。下列说法正确的是（ ）
A. 加热2min，水吸收的热量大于油吸收的热量
B. 油的比热容为
C. 第2～3min内，油吸收的热量为
D. 小华用该装置实验，得到水和油的温度随时间变化图线均为A，则
【答案】C
【解析】
【详解】A．相同加热器在相同时间内放出的热量相同，加热2min，水吸收的热量等于食用油吸收的热量，故A错误；
B．用两个相同的电热器给质量相同的食用油和水加热，A温度升高到
需要2min；B需要3min，由可知B的比热容较大，为水，质量相同的食用油和水升高相同的温度需要吸收的热量关系为
食用油的比热容为
故B错误；
C．由图像可知，0~2min食用油吸收的热量为
加热器在相同的时间内放出的热量相同，2～3min内食用油吸收的热量为
故C正确；
D．两物质温度随时间变化图像均为图A，则吸收相同的热量，温度变化量相同，根据可知
故D错误。
故选C。
5. 如图，质量为2m的物块P下方连接有一个质量为m的钩码，上端通过细线绕过轻质定滑轮连接一质量为2m的物块Q，P、Q间细线拉力大小为F，（细线重力及各处的摩擦均不计，钩码落地后不弹起）则（ ）
A. 钩码落地前F＝3mg，Q的机械能增大
B. 钩码落地前F＜3mg，Q的机械能增大
C. 钩码落地后F＝2mg，P的机械能不变
D. 钩码落地后F＞2mg，P的机械能减小
【答案】B
【解析】
【详解】物块P、物块Q和钩码在同一根绳上，运动情况相同，把钩码和物块P看成一个整体，这个整体和物块Q所受的合力大小相等，则
所以绳上的拉力为，物块P和Q合力方向和运动方向一致，所以机械能增大。故ACD不符合题意，B符合题意。
故选B。
6. 将物体放在距凸透镜处时，可在凸透镜另一侧的光屏上成一个倒立、放大的清晰像。现将该物体向凸透镜移近，关于凸透镜的焦距以及再次成像，以下说法正确的是（ ）
①凸透镜的焦距可能为；
②凸透镜的焦距可能为；
③将光屏远离透镜移动适当距离，一定能再次成倒立、放大的清晰像；
④将光屏远离透镜移动适当距离，可能在光屏上不能再次成像
A. ①③B. ②④C. ①④D. ②③
【答案】C
【解析】
【详解】依题意得
则
故①正确，②错误；
③由
得
现将该物体向凸透镜移近，物距变小，像距变大，则将光屏远离透镜移动适当距离，可能再次成倒立、放大的清晰像，故③错误，④正确，故C正确，ABD错误。
故选C。
7. 如图所示，关于“探究电磁联系”的四个实验情境，下列说法正确的是（ ）
A. 甲实验中小磁针最终静止时与通电导线平行
B. 将乙实验中ab棒竖直上下移动时，灵敏电流计指针会左右摆动
C. 丙实验装置可以研究电磁铁的磁性强弱与电流大小的关系
D. 丁实验揭示了发电机的工作原理
【答案】C
【解析】
【详解】A．图甲装置是奥斯特实验，实验表明电流周围存在磁场，实验中小磁针最终静止时与通电导线垂直，故A错误；
B．将乙实验中ab棒竖直上下移动时，不切割磁感线，不会产生感应电流，灵敏电流计指针不会左右摆动，故B错误；
C．图丙装置两个电磁铁串联在电路中，电流相等，线圈匝数不同，所以可以探究电磁铁磁性强弱跟线圈匝数的关系；若移动滑动变阻器，可以改变电路中的电流，所以还可以探究电磁铁磁性强弱跟电流的关系，故C正确；
D．图丁装置是通电导体在磁场中受力而运动，是电能转化为机械能，是电动机的原理，故D错误。
故选C。
8. 在科技晚会上，小明给大家展示了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中，它的原理如图所示（磁铁固定在活塞上）闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。对此，以下分析正确的是（ ）
A. 电磁铁的右端为S极
B. 若将滑片P向右移，小瓶子将会上浮
C. 小瓶子下沉时，小瓶子中的气体密度变小
D. 小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变
【答案】B
【解析】
【详解】A．由图可知，该电路为串联电路，电流从螺线管的右侧流入，根据安培定则可知，电磁铁的右端是N极，故A错误；
B．若将滑片P向右移，滑动变阻器接入电路的阻值变大，电路的电流变小，电磁铁的磁性变弱，电磁铁与磁铁排斥作用变小，活塞向左运动，大瓶内空气气压变小，小瓶子的水会挤出来，小瓶子重力变小，重力小于浮力，小瓶子将上浮，故B正确；
C．小瓶子进水重力大于浮力下沉时，故小瓶子上面的空气的体积会变小，质量不变，故密度变大，故C错误；
D．小瓶子上浮时，根据可知小瓶子的瓶口处受到水的压强变小，故D错误。
故选B。
9. 两个容器中分别盛有甲、乙两种不同的液体，把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲所示；放入乙液体中，两球静止时的情况如图乙所示．则下列说法正确的是
A. 小球A的质量大于小球B的质量
B. 甲液体的密度大于乙液体的密度
C. 小球A在甲液体中受到的浮力小于在乙液体中的浮力
D. 在甲液体中容器底对小球A的支持力等于对小球B的支持力
【答案】C
【解析】
【详解】A、在乙液体中，A漂浮，则A的密度小于乙液体的密度；B下沉，B的密度大于乙液体的密度；比较可知，A的密度小于B的密度；两个小球的体积相同，根据m=ρV，A的质量小于B的质量，故A错误；
B、A、B实心小球在甲液体中均下沉，则甲液体的密度均小于两个小球的密度，由A选项可知，乙液体的密度大于A的密度，所以甲液体的密度小于乙液体的密度，故B错误；
C、由图可知，在甲液体中A球下沉，则GA＞F浮甲，在乙液体中A漂浮，GA=F浮乙，所以F浮甲＜F浮乙，故C正确；
D、由G=mg可知GA＜GB，由于A、B在甲液体中都沉底，两球的体积相同，排开液体的体积相同，由F浮=ρgV排可得，两球在甲液体中受到的浮力相同，则根据G=F浮+F支 可知支持力F支=G-F浮，所以，F支A＜F支B，故D错误．
10. 某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．如图所示，两个电阻串联，电压表测定值电阻两端的电压。当水流速度增大时，机翼状的探头上方流速较大，压强较小，变阻器滑片向上移动，电路总电阻减小，根据欧姆定律可知，通过电路的电流增大，根据可知，电压表示数增大，故A符合题意；
B．如图所示，两个电阻串联，电压表测变阻器两端的电压。当水流速度增大时，机翼状的探头上方流速较大，压强较小，变阻器滑片向上移动，根据串联电路分压原理可知，电阻越小，其两端电压越小，所以电压表示数会减小，故B不符合题意；
C．如图所示，两个电阻串联，电流表测通过电路的电流。当水流速度增大时，机翼状的探头下方流速较大，压强较小，变阻器滑片向下移动，电路总电阻增大，根据欧姆定律可知，电阻增大，通过电路的电流会减小，即电流表示数变小，故C不符合题意；
D．如图所示，两个电阻并联，电流表测通过干路的电流。当水流速度增大时，机翼状的探头下方流速较大，压强较小，变阻器滑片向下移动，变阻器接入电路的电阻变大，根据欧姆定律可知，支路的电流变小；在并联电路中，总电流等于各支路电流之和，定值电阻支路的电流不受影响，所以干路电流变小，即电流表示数变小，故D不符合题意。
故选A。
11. 如图所示，两只灯泡都不亮。在闭合开关且不拆开导线情况下，将M接电源“+”极， N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两灯引起的，则可能是（ ）
A. L1、L2都短路
B. L1、L2都断路
C. L1短路且L2断路
D. L1断路且L2短路
【答案】D
【解析】
【详解】闭合开关，该电路为串联电路，灯泡不亮，说明灯泡短路或电路中有断路故障。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V，若故障是由两灯引起的；当N接A时，电压表有示数且接近3V，说明L1可能断路；N接B时，电压表有示数且接近3V，说明此段电路有可能断路。若L1短路，则电压表无示数；若L2短路，则L1能亮；因此判断为L1断路，L2短路。
故选D。
二.填空题（共8小题）
12. 手拉绳子利用滑轮组提升重物时，以手为参照物，重物是______的。
【答案】运动
【解析】
【详解】手拉绳子利用滑轮组提升重物时，以手为参照物，重物的相对位置改变，是运动的。
13. 如图为单缸四冲程汽油机的 ___________冲程，该冲程活塞移动时，汽缸内燃料混合气体的压强变 ___________。若该汽油机转速为2400r/min，则它每分钟完成 ___________个如图所示的冲程。
【答案】 ①. 压缩 ②. 大 ③. 1200
【解析】
【详解】[1][2]内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程；判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”，由图可知活塞向上运动，两气门关闭，因此是压缩冲程；压缩冲程过程中，汽缸内部体积变小，压强变大。
[3]热机完成一个工作循环中，飞轮转动2圈，完成压缩冲程1个，若该汽油机转速是2400r/min，表示每分钟飞轮转动2400圈，它每分钟完成1200个压缩冲程。
14. 物理课上，老师将一根用毛皮摩擦过的橡胶棒靠近细小的水流，如图甲所示，发现水流被吸引过来，水流被吸引过来是因为______；接着老师用吸管对着水流右侧吹气，如图乙所示，发现水流同样被“吸引”过来，该现象说明______。如图丙是3月23日“太空课堂”直播时的情景，“太空教师”王亚平做了液桥演示实验，可以看到水在两个塑料板之间搭起了一座桥，这一现象说明______。
【答案】 ①. 带电体有吸引轻小物体的性质 ②. 流体流速越大的地方，压强小 ③. 组成物质的分子间有相互作用的引力
【解析】
【详解】[1]用毛皮摩擦过的橡胶棒带了电，，水流被吸引过来是因为带电体有吸引轻小物体的性质。
[2]如图乙知，因为流体在流速大的地方压强较小，从而在水流两侧形成压强差，所以水流能被“吸引”过来。
[3]水分子间有相互作用的引力才会形成水桥，说明组成物质的分子间有相互作用的引力。
15. 如图所示是一小球从点沿直线运动到点的频闪照片。若频闪照相机每隔0.2s闪拍一次，分析照片可知：小球从点到点是做__（选填“匀速”、“加速”或“减速”直线运动，从点到点共运动__cm的路程，小球从点到点的平均速度为__cm/s（此空保留两位有效数字）。
【答案】 ①. 加速 ②. 8.00 ③. 10
【解析】
【详解】[1]由图可知，在相等时间内物体通过的路程越来越大，说明物体运动越来越快，即速度越来越大，故物体做加速直线运动。
[2]由图可知，此刻度尺的分度值是
则小球从A点到E点运动的路程为。
[3]小球从A点到E点运动的时间为
小球从点到点的平均速度
16. 《墨经》中最早记载了小孔成像现象，该现象由于光的 ______形成。如图为书中绘制的示意图，要让室内墙壁上的像看得更清楚，房间的亮度应较 ______。当室外的人靠近小孔时，他在墙壁上所成像的大小将变 ______。
【答案】 ①. 直线传播 ②. 暗 ③. 大
【解析】
【详解】[1][2][3]小孔成像的原理是光的直线传播；所成的是倒立的实像；成像的大小与像到小孔的距离、物到小孔的距离有关；探究成像规时，要使像更亮，要增大物体和环境的对比度。要让室内墙壁上的像看得更清楚，房间的亮度应较暗；室外的人靠近小孔，光线发散程度更大，像距不变，所以像将变大。
17. 某兴趣小组用如图甲所示的装置探究“电流通过导体产生热量与哪些因素有关”。实验中Ra＝5Ω，Rb＝10Ω，分别密封在装有等量空气的相同瓶内，细玻璃管内有等高的相同液柱，该实验探究的是电流产生的热量与的_________关系。Ra与Rb产生的热量之比为_________。如图乙所示玻璃管内液柱的高低是由__________（选填“瓶内的空气”或“玻璃管内的液体”）热胀冷缩导致的。
【答案】 ①. 电阻 ②. 1∶2 ③. 瓶内的空气
【解析】
【详解】[1]如图甲所示，电流相同，根据控制变量法，实验中除了电阻不同外，其它条件均相同，所以该实验探究的是电流产生的热量与电阻的关系。
[2]Ra与Rb产生热量之比为
[3]如图乙所示装置，加热时主要是对瓶内的空气进行加热，瓶内气压升高，所以，液柱的变化是由瓶内的空气热胀冷缩导致的。
18. 将两个阻值比为1∶2的定值电阻R1、R2，串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为_______，R2的电阻________Ω；若把它们并联接入同一电路，则通过R1和R2的电流比是______。
【答案】 ①. 1∶2 ②. 20 ③. 2∶1
【解析】
【详解】[1][2]串联电路各处电流都相等，则R1和R2两端的电压比为
①
由串联电路电压的规律可知
U1+U2=6V②
由①②得到
U1=2V，U2=4V
R2的电阻
R2==20Ω
[3]把它们并联接入同一电路，并联电路中各个支路的电压相等，则通过R1和R2的电流比
19. 如图所示电路，电源电压保持不变，小灯泡L标有“6V 4.2W”字样，当、都闭合，滑动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A，的阻值是______Ω，电路总功率为______W，只闭合、滑动变阻器滑片滑到某一点时，电压表示数为，电路消耗的电功率为；保持滑片位置不动，只闭合，此时电压表示数为，电路消耗的电功率为；已知，，则只闭合时小灯泡的实际功率是______W。
【答案】 ①. 4 ②. 13.2 ③. 2
【解析】
【详解】[1]小灯泡L标有“6V 4.2W”字样，小灯泡正常工作时的电流
当S1、S2都闭合，滑动变阻器的滑片滑到最左端时，滑动变阻器接入电路的电阻为0，灯泡和定值电阻并联接入电路，电压表测电压电压，电流表测干路电流，并联电路各支路两端电压相等，小灯泡L正常发光，所以电源电压为6V， 并联电路干路电流等于各支路电流之和，电流表示数为2.2A，则通过定值电阻的电流
I0=I-IL=2.2A-0.7A=1.5A
根据欧姆定律可得定值电阻的阻值
[2]电源电压为6V，电流表示数为2.2A，即此时电路中的电流为2.2A，电路中的总功率
P=UI=6V×2.2A=13.2W
[3]只闭合S1、定值电阻和滑动变阻器串联接入电路，电压表测定值电阻两端的电压， 滑动变阻器滑片滑到某一点时，电压表示数为U1，根据欧姆定律可得，此时通过电路的电流电路消耗的电功率为P1； 只闭合S2，小灯泡L的电阻发生变化，灯泡和滑动变阻器串联接入电路，电压表测灯泡两端电压， 保持滑片位置不动，此时电压表示数为U2，电路消耗的电功率为P2； 已知P1∶P2=3∶2，根据P=UI可知
I1∶I2=P1∶P2=3∶2
设I1=3I′，I2=2I′， 已知U1∶U2=3∶4，设U1=3U′，U2=4U′， 根据欧姆定律可得此时定值电阻和灯泡的电阻之比
则
RL=2R0=2×4Ω=8Ω
滑动变阻器接入电路的阻值不变，设滑动变阻器接入电路的阻值为R， 串联电路总电阻等于各部分电阻之和，根据欧姆定律可得
即
解方程可得R=4Ω， 则通过小灯泡的电流
则只闭合S2时，小灯泡的实际功率
P=I22 RL=(0.5A)2×8Ω=2W
三.解答题
20. 为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
【答案】
【解析】
【详解】为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，根据平面镜成像时，像与物到镜面的距离相等，则水面在BC的中点处，根据BC长度为
30.0cm-10.0cm=20.0cm
则水面在20.0cm刻度处，如图所示，同时看到水中D点的像也位于C点，连接AC与水面相交点O是入射点，连接DO是入射光线，OA是折射光线，如图所示：
21. 小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图．
（ ）
【答案】
【解析】
【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按要求画出各个力．
【详解】因为是光滑的斜面,且绳子处于竖直状态(球与斜面虽然接触但不发生挤压)，所以小球不受摩擦力和支持力的作用；所以小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在重心上．如图所示：
答案：见详解．
22. 在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
【答案】
【解析】
【详解】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；由图知，第二根导线与三孔插座的左孔连接，该导线是零线，三根电线从上到下依次为火线、零线和地线；三孔插座的右孔通过保险丝连接火线；灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示
23. 如图是某学习小组利用小球、木块等探究物体的动能大小与哪些因素有关，其中mA＝mBhB。
（1）实验中，探究的动能是指________（填序号）；
A. 小球在斜面上的动能
B. 小球撞击木块时的动能
C. 小球撞击木块后的动能
D. 木块被小球撞击时的动能
（2）实验中，通过观察________来判断钢球的动能大小；
（3）甲、乙两次实验中，木块滑行过程中克服摩擦力做功分别为W1和W2，则W1________W2（填“>”、“＝”或“<”）；
（4）甲、丙两次实验中，将A和C球同时从两个相同完全相同的斜面由静止下滑，能证明A和C球到水平面时速度大小相等的实验现象是_________；
（5）本实验的甲乙丙图像________（可以/不可以）探究重力势能的影响因素，探究的重力势能转化为________；
（6）得出正确的实验结论后，有同学用质量不同的铁球将同一弹簧压缩相同程度后由静止释放，撞击同一木块，观察到木块被撞击后移动的情况是_________（铁球滚动时所受摩擦力忽略不计）。
A. 质量大的铁球将木块推动的距离较远
B. 质量不同的铁球将木块推动的距离相同
C. 质量小的铁球将木块推动的距离较远
【答案】（1）B （2）木块移动的距离
（3）> （4）A和C同时到达斜面底端
（5） ①. 可以 ②. 木块被推出去的距离
（6）B
【解析】
【小问1详解】
实验中，通过木块运动距离的远近，探究小球撞击木块时的动能大小与质量和速度的关系，故B符合题意，ACD不符合题意。
故选B。
【小问2详解】
实验中，小球的动能无法直接测量，利用转换法，通过观察木块被撞击的距离来判断钢球的动能大小，距离越大，动能越大。
【小问3详解】
甲、乙两次实验中，两个小球的质量相等，A球高度大于B球高度，则到达水平面时A球的动能大于B球的动能，A球把木块撞击的更远。由于木块受到的摩擦力不变，根据公式W=fs可知，木块滑行过程中克服摩擦力做功
W1>W2
【小问4详解】
将A和C球同时从两个完全相同的斜面由静止下滑，若A和C同时到达斜面底端，则说明A和C球到水平面时速度大小相等。
【小问5详解】
利用甲、乙实验可以探究重力势能与高度的关系，钢球质量相同，从不同高度由静止滑下，下滑过程中钢球的动能是由重力势能转化而来的，通过木块被推出去的距离判断重力势能的大小。同理利用甲丙可探究重力势能与质量的关系。
【小问6详解】
用质量不同的铁球将同一弹簧压缩相同程度后由静止释放，撞击同一木块，由于弹簧的压缩程度相同，则具有的弹性势能相同，转换成的动能相同，所以推动木块移动的距离也相同，故AC不符合题意，B符合题意。
故选B。
24. 小欣和小婕在做测量密度的实验。
（1）小欣将天平放在___________上，将游码归零，并调节平衡螺母，使指针指到分度盘中央刻度处；
（2）小欣想测量酒精的密度，正确的操作步骤应该是：___________
A.用天平测出空烧杯的质量记为m1；
B.将酒精全部倒入量筒中，用量筒测出酒精的体积记为V；
C.用天平测出烧杯和酒精的总质量记为m2
（3）在上述B步骤中，量筒的示数如图甲所示，则量筒中酒精的体积为___________mL；在上述C步骤中，天平的示数如图乙所示，则烧杯和酒精的总质量为___________g。小欣在进行A步骤时，重新对天平进行了调平，调平过程如图丙所示，则小欣测得的酒精密度比真实值将___________；（选填“偏大”、“偏小”或“准确”）
（4）同组的小婕用另外的方法来测量酒精的密度，他取来一块密度为ρ的鹅卵石，利用电子秤继续测量，设计了如下方案：
①先用电子秤测出鹅卵石的质量M1；
②在烧杯中放入适量的酒精将鹅卵石浸没，在液面到达的位置上作标记，用电子秤测出总质量为M2；
③将鹅卵石从酒精中取出，用电子秤测出剩余酒精和烧杯的总质量为M3；
④向烧杯中加酒精到标记处，再用电子秤测出此时酒精和烧杯的总质量为M4。
为了使测出来的酒精密度尽可能的准确，在小明记录的上述数据中，步骤___________（选填“①”“②”“③”“④”）记录的数据是多余的，则酒精的密度是___________（用测出来的物理量表示）；小婕测量完毕之后，取下电子秤上的烧杯发现电子秤的示数并不为0，而是显示为“-0.5g”，则小婕测得的酒精的密度将___________（选填“偏大”、“偏小”或“不受影响”）。
【答案】 ①. 水平台面 ②. CBA ③. 30 ④. 130.4 ⑤. 偏小 ⑥. ③ ⑦. ⑧. 偏小
【解析】
【详解】（1）[1]为了减小误差，使用时应该将天平放在水平台面上。
（2）[2]测量酒精的密度，先用天平测出烧杯和酒精的总质量记为m2，在将酒精全部倒入量筒中，用量筒测出酒精的体积记为V；最后用天平测出空烧杯的质量记为m1；则酒精的质量为m2-m1，由即可得出酒精的密度。故正确步骤应该是CBA。
（3）[3]由图甲可知，量筒的分度值为2mL，酒精的体积为30mL。
[4]则烧杯和酒精的总质量为砝码质量与游码示数之和，即
[5]图丙中，游码没有归零，因此测得的空烧杯质量m1偏大。酒精的密度为
故当m1偏大时，m2-m1将偏小，因此测得的精密度比真实值将偏小。
（4）[6]步骤③是多余的，因为利用①②中的数据M2-M1，即可得到M3。
[7]所添加的酒精的体积即为鹅卵石的体积，即
添加的酒精的质量为
酒精的密度为
[8]电子秤的示数并不为0，而是显示为“-0.5g”，则M1、M2、M4的值均偏小，而密度为
电子秤未校0对的影响相互抵消，根据浮沉条件可知，且，偏小，则偏小，因此偏小。
25. 小明用五号电池A、B做了如下一些实验。
（1）如图甲是小明将电池A放在手掌上，电池的长度最接近______（填选项）。
A．3μm B．3mm C．3cm D．3dm
（2）如图乙为小明用电池B制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，金属框就可以绕电池及柱形物持续转动。柱形物的材料应具有较好的导电性、______（填物理属性）。
（3）用细线吊住电池A，将一本《物理》课本______放在课桌面上，若发现______现象，则可以判断课桌面是水平的。
（4）如图丙小明用两个电池探究“平面镜成像特点”，将玻璃板竖直放在水平桌面上，玻璃板前放置电池A，移动玻璃板后的电池B，直到______，才能确定A像的位置。将电池A远离玻璃板，它的像的大小______（选填“变大”、“变小”或“不变”）。
（5）如图丁小明在打开的收音机附近，将导线一端与电池B的一极相连，再用导线的另一端与该电池的另一极时断时续地接触，从收音机中能听到“咔咔”的声音，这验证了______的存在，它在真空中传播的速度为______m/s。
【答案】 ①. C ②. 磁性 ③. 垂直 ④. 课本边缘和细线平行 ⑤. 电池B与A的像完全重合 ⑥. 不变 ⑦. 电磁波 ⑧. 3×108
【解析】
【详解】(1)[1]已知手掌的长度约5cm，电池A的长度略小于手掌的长度，约3cm,故选C。
(2)[2]据题意可知，若使得线框转动，即必须有电流，且有磁场，所以对于柱形体来说，必须具有导电性，必须有磁性。
(3)[3][4]为了判断课桌面是否水平，可利用重力的方向是竖直向下的，做法是:用细线吊住电池A,将物理书垂直放在桌面上，观察细线与课本是否平行，若发现细线与课本平行，则可以判断课桌面是水平的。
(4)[5][6]为了比较像与物的大小关系，应玻璃板竖直放在水平桌面上，玻璃板前放置电池A,移动玻璃板后的电池B，直到看上去电池B与电池A的像完全重合，这时说明像与物大小相等;平面镜成像时，像和物体大小相等，将电池A远离玻璃板，它的像的大小不变。
(5)[7][8]先将导线的一端与电池的负极相连，再将导线的另-端与正极摩擦,使它们时断时续地接触，电路中有时断时续的电流出现，迅速变化的电流产生了曳磁波，产生的电磁波被收音机接收到，于是听到“咔咔”的声音;电磁波在真空中的传播速度为。
26. 如图所示，小明对以下三个实验进行复习总结.
（1）甲实验中，不同物质吸收热量的多少是通过______反映的；
（2）乙实验中，应在______时记录水的末温；
（3）丙实验中想要研究电热与电流的关系，除图示器材外，______（选填“需要”或“不需要”）添加秒表；
（4）下列说法正确的是（ ）。
A.甲实验中要控制酒精灯内的酒精质量相同
B.每个实验中盛被加热物质的容器不需要相同
C.三个实验都需要控制被加热物质的质量相等
D.三个实验都需要利用天平、秒表和温度计
【答案】 ①. 加热时间 ②. 燃料完全燃烧后 ③. 需要 ④. C
【解析】
【详解】（1）[1]探究物质吸热能力强弱的实验中，物质吸收热量的多少运用转换法通过观察加热时间来表示。
（2）[2]比较不同燃料放热能力，通过观察水温度的变化量来得到的，所以需要在燃料完全燃烧后测量水的末温。
（3）[3]丙图中要研究电热与电流的关系，需要控制电阻电阻和通电时间相同，所以实验器材中需要秒表。
（4）[4]A． 甲实验中要控制水和沙子的质量相同，酒精灯相同时间内放出的热量相同，不需要酒精灯内的酒精质量相同。故A错误；
B． 实验中为了确保热损失相同，所以三个实验中盛被加热物质的容器需要相同，故B错误；
C． 三个实验中均运用了控制变量法，需要控制被加热物质的质量相等，故C正确；
D．乙实验中，不需要控制时间，所以不需要秒表，故D错误。
故选C。
27. 如图所示是小华自制的水凸透镜，使用时可以用注射器向透镜注水或者抽水改变凸透镜的焦距。
（1）小华将蜡烛、水透镜、光屏按如图所示位置进行摆放，并在光屏上得到了一个清晰的像，则此时水透镜的焦距f取值范围是___________；
（2）保持烛焰、水凸透镜位置不变，将光屏移动到___________cm处，可以通过改变水透镜焦距在光屏上得到一个清晰、等大的像；
（3）眼球中的晶状体类似于水凸透镜，当眼睛从看远处物体转向看近处物体时，晶状体的焦距需要变___________才能看清近处物体。
【答案】 ①. ②. 70 ③. 小
【解析】
【详解】（1）[1]由图可知，此时物距大于像距成倒立缩小的实像，物距和像距满足
解得
（2）[2]保持烛焰、水凸透镜位置不变，则物距为
由凸透镜成像规律可知，当
时，成倒立等大的实像，因此应该将光屏移动到
的位置上。
（3）[3]看远处的物体时，入射光线几乎平行，物体成像在视网膜上；但看近处的物体时，物距减小，若晶状体的焦距不变，则像会落在视网膜的后面，若想看清近处的物体，就应该增大晶状体的会聚功能，即使晶状体的焦距变小。
28. 现有两只阻值未知的定值电阻Rx1和Rx2。
（1）图甲为用伏安法测量Rx1的部分电路。
①用笔画线将电路补充完整，要求滑动变阻器接入电路阻值最大（图中滑片P在B端）________；
②正确连接电路后，闭合开关，移动滑片P，进行三次实验，测得的电流、电压的部分数据如下表。第3次实验的电流大小如图乙所示为__________A；
③Rx1的阻值为__________Ω（精确到0.1）；
④实验结束后，应先断开__________，拆除__________两端导线；
（2）用图丙所示的电路可以测出Rx2的阻值。图中有两只阻值已知分别为R1和R2的定值电阻，R0为电阻箱，电源电压恒定。
①只闭合S1，记录电压表V1的示数U；
②只闭合S2，调整电阻箱的阻值，使电压表V2的示数也为U，记录此时电阻箱的阻值R；
③则Rx2=__________。
【答案】 ①. ②. 0.24 ③. 10.1 ④. 开关 ⑤. 电源 ⑥.
【解析】
【详解】（1）[1]根据题意，电压表测定值电阻两端电压，要求滑动变阻器接入电路阻值最大（图中滑片P在B端，则滑动变阻器接A端，如图：
[2]由图甲可知电流表接小量程，由图乙可知电流表示数为0.24A。
[3]由表中数据可知三次R x1的电阻为
所以R x1的电阻为
[4][5]为了保护电路安全，实验结束后，应先断开开关，再拆除电源两端的导线。
（2）[6]只闭合S1，Rx2和R1串联，电压表测Rx2两端的电压为U，则电源电压为
只闭合S2，电阻箱与R2串联，电压表测电阻箱两端电压，此时电阻箱的阻值为R，则电源电压为
因为电源电压不变，则
解得：
29. 如图所示，工人用滑轮组运送一批建材上楼。滑轮与钢绳的摩擦力及绳重忽略不计，g=10N/kg。求：
（1）工人在1min时间内，用500N的拉力，将90kg的建材匀速竖直向上提升了6m，求拉力的功率。
（2）该滑轮组动滑轮的重力。
（3）钢绳的最大承受力为3000N，工人的最大拉力为2000N，质量为85kg的工人提升最多质量的货物时，滑轮组的机械效率。
（4）假设工人的质量为m人，站在地面时，脚与地面的总接触面积为S，提升质量为m的货物时，工人对地面的压强。（动滑轮重用G动表示）
【答案】（1）100W；（2）100N；（3）94.1%；（4）
【解析】
【详解】解：（1）由图可知，n=2，则绳端移动的距离
s=nh=2×6m=12m
拉力做的功
W=Fs=500N×12m=6000J
做功的功率
（2）物体的重力
G物=m物g=90kg×10N/kg=900N
因滑轮和钢绳的摩擦力及绳重忽略不计，由得动滑轮的重力
G动=nF-G物=2×500N-900N=100N
（3）工人的重力
G工人=m工人g=85kg×10N/kg=850N
工人通过滑轮组向下拉绳子时的最大拉力
F最大=G工人=850N
因滑轮和钢绳的摩擦力及绳重忽略不计，由得工人能提升货物最大的重力
G最大=nF最大-G动=2×850N-100N=1600N
滑轮组的机械效率
（4）工人和货物的重力分别为
G人=m人g
G=mg
因滑轮和钢绳的摩擦力及绳重忽略不计，所以绳子自由端的拉力
工人对地面的压力
工人对地面的压强
答：（1）拉力的功率为100W；
（2）该滑轮组动滑轮的重力为100N；
（3）滑轮组的机械效率为94.1%；
（4）工人对地面的压强为。
30. 生活中，电梯超载时，自动报警系统的电铃响起，电梯无法起降，报警系统的工作原理如图甲所示，控制电路电源电压U=6V，电磁铁线圈电阻R0=150Ω。电阻箱R1的电阻设定为250Ω，R2为压敏电阻，其阻值与压力的大小关系如图乙所示。当线圈中的电流大于或等于10mA时，衔铁被吸合，受控制电路中电动机断电，报警电铃响，实现超载停机并发出提醒。
（1）电梯自动报警电铃应接在_______（选填“C、D”或“E、F”）之间。电磁铁通电时，上端为__________极；
（2）空载时电梯底座对R2的压力等于电梯厢的重力为4000N，闭合开关S1，求空载时控制电路中的电流大小_____；
（3）求该电梯限载人数_________；（设每人质量为70kg。g取10N/kg）
（4）若要求电梯限载人数减小，请对控制电路提出两种改进措施_________。
【答案】 ①. E、F ②. N ③. ④. ⑤. 见解析
【解析】
【详解】（1）[1]根据题意，当线圈中的电流大于或等于10mA时，衔铁被吸合，受控制电路中电动机断电，报警电铃响，故电梯的自动报警电铃应接在E、F之间。
[2]电磁铁通电时，由安培定则可知上端为N极。
（2）[3]电梯底座对R2的压力等于电梯厢的重力为4000N，由图乙可知R2的阻值为800Ω，根据欧姆定律，则空载时控制电路中的电流为
（3）[4]当线圈中的电流大于或等于10mA时，衔铁被吸合，受控制电路中电动机断电，报警电铃响，则电流为10mA时，控制电路总电阻为
此时串联的压敏电阻为
一个人的重力为
根据图乙，当压敏电阻为200Ω时，压力为10000N，最多可搭乘的人数为
故最多可搭乘的人数为8人。
（4）[5]根据题意，为减小电梯的限载可以增大控制电路的电流，根据欧姆定律，可以将R1跟换为阻值更小的电阻（或增大控制电路的电源电压）。实验序号
U/V
I/A
1
1.2
0.12
2
2.0
0.20
3
2.5
1. 社会的发展离不开能源、信息和材料。下列说法中错误的是（ ）
A. 风能、水能、太阳能是可再生能源
B. 手机芯片采用超导体制成
C. 太阳能来源于太阳内部氢核的聚变
D. “北斗”卫星导航系统靠电磁波传递信息
【答案】B
【解析】
【详解】A．风能、水能、太阳能可以在自然界里短期内源源不断地得到补充，它们属于可再生能源，故A正确，不符合题意；
B．手机芯片的主要材料是半导体，故B错误，符合题意；
C．太阳内部无时无刻在发生氢核的聚变产生大量的能量，即太阳能，故C正确，不符合题意；
D．“北斗”卫星导航系统靠电磁波传递信息，电磁波可以在真空中传播，故D正确，不符合题意。
故选B。
2. 下列四幅光路图能正确解释生活中现象的是（ ）
A. 图甲是“潭清疑水浅”的原理图
B. 图乙是太阳在树荫下形成的圆形光斑
C. 图丙是光从室外透过窗户玻璃进入室内
D. 图丁是人观察对岸的树木在水中倒影
【答案】A
【解析】
【详解】A．“潭清疑水浅”是由于光的折射造成的。当光从水中斜射入空气中时，折射光线会偏离法线，使得我们看到的物体位置比实际位置要高，因此，当我们看到潭底时，会感觉水比实际要浅。图甲中，光线从水中斜射入空气中，折射光线确实偏离了法线，且折射角大于入射角，这与“潭清疑水浅”的原理相符，故A符合题意；
B．阳在树荫下形成的圆形光斑是小孔成像现象，它是由于光的直线传播造成的，物体通过小孔形成倒立的实像，故B不符合题意；
C．光从室外透过窗户玻璃时，折射角应小于入射角；从窗户玻璃进入室内时，折射角应大于入射角，故C不符合题意；
D．人观察对岸的树木在水中倒影，是光的反射现象，而图中是光的折射光路，故D不符合题意。
故选A。
3. 如图所示，小明用力拉住拴狗的绳子，正僵持不动.若不计绳子重力，以下属于一对平衡力的是（ ）
A. 狗受到的重力和地面对狗的支持力
B. 绳子对狗的拉力和地面对狗的摩擦力
C. 人对绳子的拉力和狗对绳子的拉力
D. 狗对地面的压力和地面对狗的支持力
【答案】C
【解析】
【详解】A．由图可知，狗静止不动时处于平衡状态，竖直方向的合力为零，对狗受力分析可知，受到竖直向下的重力和竖直向上的支持力、绳子向上的分力作用，则狗受到的重力地面对狗的支持力大小不相等，二力不是一对平衡力，故A不符合题意；
B．绳子对狗的拉力与地面对狗的阻力，二力不是作用在同一条直线上，且二力大小不一定相等，所以不是一对平衡力，故B不符合题意；
C．不计绳子重力，绳子受到人的拉力和狗的拉力，且处于平衡状态(静止)，故这两个力是一对平衡力，故C符合题意；
D．狗对地面的压力和地面对狗的支持力两力符合相互作用力的条件，是一对相互作用力，故D不符合题意。
故选C。
4. 小明用如图甲所示的装置比较不同物质吸热升温情况.将分别盛有50g水和50g食用油的两个相同试管同时用红外加热器加热，温度传感器与电脑相连.。电脑上显示温度随时间变化的图线如图乙所示。下列说法正确的是（ ）
A. 加热2min，水吸收的热量大于油吸收的热量
B. 油的比热容为
C. 第2～3min内，油吸收的热量为
D. 小华用该装置实验，得到水和油的温度随时间变化图线均为A，则
【答案】C
【解析】
【详解】A．相同加热器在相同时间内放出的热量相同，加热2min，水吸收的热量等于食用油吸收的热量，故A错误；
B．用两个相同的电热器给质量相同的食用油和水加热，A温度升高到
需要2min；B需要3min，由可知B的比热容较大，为水，质量相同的食用油和水升高相同的温度需要吸收的热量关系为
食用油的比热容为
故B错误；
C．由图像可知，0~2min食用油吸收的热量为
加热器在相同的时间内放出的热量相同，2～3min内食用油吸收的热量为
故C正确；
D．两物质温度随时间变化图像均为图A，则吸收相同的热量，温度变化量相同，根据可知
故D错误。
故选C。
5. 如图，质量为2m的物块P下方连接有一个质量为m的钩码，上端通过细线绕过轻质定滑轮连接一质量为2m的物块Q，P、Q间细线拉力大小为F，（细线重力及各处的摩擦均不计，钩码落地后不弹起）则（ ）
A. 钩码落地前F＝3mg，Q的机械能增大
B. 钩码落地前F＜3mg，Q的机械能增大
C. 钩码落地后F＝2mg，P的机械能不变
D. 钩码落地后F＞2mg，P的机械能减小
【答案】B
【解析】
【详解】物块P、物块Q和钩码在同一根绳上，运动情况相同，把钩码和物块P看成一个整体，这个整体和物块Q所受的合力大小相等，则
所以绳上的拉力为，物块P和Q合力方向和运动方向一致，所以机械能增大。故ACD不符合题意，B符合题意。
故选B。
6. 将物体放在距凸透镜处时，可在凸透镜另一侧的光屏上成一个倒立、放大的清晰像。现将该物体向凸透镜移近，关于凸透镜的焦距以及再次成像，以下说法正确的是（ ）
①凸透镜的焦距可能为；
②凸透镜的焦距可能为；
③将光屏远离透镜移动适当距离，一定能再次成倒立、放大的清晰像；
④将光屏远离透镜移动适当距离，可能在光屏上不能再次成像
A. ①③B. ②④C. ①④D. ②③
【答案】C
【解析】
【详解】依题意得
则
故①正确，②错误；
③由
得
现将该物体向凸透镜移近，物距变小，像距变大，则将光屏远离透镜移动适当距离，可能再次成倒立、放大的清晰像，故③错误，④正确，故C正确，ABD错误。
故选C。
7. 如图所示，关于“探究电磁联系”的四个实验情境，下列说法正确的是（ ）
A. 甲实验中小磁针最终静止时与通电导线平行
B. 将乙实验中ab棒竖直上下移动时，灵敏电流计指针会左右摆动
C. 丙实验装置可以研究电磁铁的磁性强弱与电流大小的关系
D. 丁实验揭示了发电机的工作原理
【答案】C
【解析】
【详解】A．图甲装置是奥斯特实验，实验表明电流周围存在磁场，实验中小磁针最终静止时与通电导线垂直，故A错误；
B．将乙实验中ab棒竖直上下移动时，不切割磁感线，不会产生感应电流，灵敏电流计指针不会左右摆动，故B错误；
C．图丙装置两个电磁铁串联在电路中，电流相等，线圈匝数不同，所以可以探究电磁铁磁性强弱跟线圈匝数的关系；若移动滑动变阻器，可以改变电路中的电流，所以还可以探究电磁铁磁性强弱跟电流的关系，故C正确；
D．图丁装置是通电导体在磁场中受力而运动，是电能转化为机械能，是电动机的原理，故D错误。
故选C。
8. 在科技晚会上，小明给大家展示了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中，它的原理如图所示（磁铁固定在活塞上）闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。对此，以下分析正确的是（ ）
A. 电磁铁的右端为S极
B. 若将滑片P向右移，小瓶子将会上浮
C. 小瓶子下沉时，小瓶子中的气体密度变小
D. 小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变
【答案】B
【解析】
【详解】A．由图可知，该电路为串联电路，电流从螺线管的右侧流入，根据安培定则可知，电磁铁的右端是N极，故A错误；
B．若将滑片P向右移，滑动变阻器接入电路的阻值变大，电路的电流变小，电磁铁的磁性变弱，电磁铁与磁铁排斥作用变小，活塞向左运动，大瓶内空气气压变小，小瓶子的水会挤出来，小瓶子重力变小，重力小于浮力，小瓶子将上浮，故B正确；
C．小瓶子进水重力大于浮力下沉时，故小瓶子上面的空气的体积会变小，质量不变，故密度变大，故C错误；
D．小瓶子上浮时，根据可知小瓶子的瓶口处受到水的压强变小，故D错误。
故选B。
9. 两个容器中分别盛有甲、乙两种不同的液体，把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲所示；放入乙液体中，两球静止时的情况如图乙所示．则下列说法正确的是
A. 小球A的质量大于小球B的质量
B. 甲液体的密度大于乙液体的密度
C. 小球A在甲液体中受到的浮力小于在乙液体中的浮力
D. 在甲液体中容器底对小球A的支持力等于对小球B的支持力
【答案】C
【解析】
【详解】A、在乙液体中，A漂浮，则A的密度小于乙液体的密度；B下沉，B的密度大于乙液体的密度；比较可知，A的密度小于B的密度；两个小球的体积相同，根据m=ρV，A的质量小于B的质量，故A错误；
B、A、B实心小球在甲液体中均下沉，则甲液体的密度均小于两个小球的密度，由A选项可知，乙液体的密度大于A的密度，所以甲液体的密度小于乙液体的密度，故B错误；
C、由图可知，在甲液体中A球下沉，则GA＞F浮甲，在乙液体中A漂浮，GA=F浮乙，所以F浮甲＜F浮乙，故C正确；
D、由G=mg可知GA＜GB，由于A、B在甲液体中都沉底，两球的体积相同，排开液体的体积相同，由F浮=ρgV排可得，两球在甲液体中受到的浮力相同，则根据G=F浮+F支 可知支持力F支=G-F浮，所以，F支A＜F支B，故D错误．
10. 某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．如图所示，两个电阻串联，电压表测定值电阻两端的电压。当水流速度增大时，机翼状的探头上方流速较大，压强较小，变阻器滑片向上移动，电路总电阻减小，根据欧姆定律可知，通过电路的电流增大，根据可知，电压表示数增大，故A符合题意；
B．如图所示，两个电阻串联，电压表测变阻器两端的电压。当水流速度增大时，机翼状的探头上方流速较大，压强较小，变阻器滑片向上移动，根据串联电路分压原理可知，电阻越小，其两端电压越小，所以电压表示数会减小，故B不符合题意；
C．如图所示，两个电阻串联，电流表测通过电路的电流。当水流速度增大时，机翼状的探头下方流速较大，压强较小，变阻器滑片向下移动，电路总电阻增大，根据欧姆定律可知，电阻增大，通过电路的电流会减小，即电流表示数变小，故C不符合题意；
D．如图所示，两个电阻并联，电流表测通过干路的电流。当水流速度增大时，机翼状的探头下方流速较大，压强较小，变阻器滑片向下移动，变阻器接入电路的电阻变大，根据欧姆定律可知，支路的电流变小；在并联电路中，总电流等于各支路电流之和，定值电阻支路的电流不受影响，所以干路电流变小，即电流表示数变小，故D不符合题意。
故选A。
11. 如图所示，两只灯泡都不亮。在闭合开关且不拆开导线情况下，将M接电源“+”极， N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两灯引起的，则可能是（ ）
A. L1、L2都短路
B. L1、L2都断路
C. L1短路且L2断路
D. L1断路且L2短路
【答案】D
【解析】
【详解】闭合开关，该电路为串联电路，灯泡不亮，说明灯泡短路或电路中有断路故障。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V，若故障是由两灯引起的；当N接A时，电压表有示数且接近3V，说明L1可能断路；N接B时，电压表有示数且接近3V，说明此段电路有可能断路。若L1短路，则电压表无示数；若L2短路，则L1能亮；因此判断为L1断路，L2短路。
故选D。
二.填空题（共8小题）
12. 手拉绳子利用滑轮组提升重物时，以手为参照物，重物是______的。
【答案】运动
【解析】
【详解】手拉绳子利用滑轮组提升重物时，以手为参照物，重物的相对位置改变，是运动的。
13. 如图为单缸四冲程汽油机的 ___________冲程，该冲程活塞移动时，汽缸内燃料混合气体的压强变 ___________。若该汽油机转速为2400r/min，则它每分钟完成 ___________个如图所示的冲程。
【答案】 ①. 压缩 ②. 大 ③. 1200
【解析】
【详解】[1][2]内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程；判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”，由图可知活塞向上运动，两气门关闭，因此是压缩冲程；压缩冲程过程中，汽缸内部体积变小，压强变大。
[3]热机完成一个工作循环中，飞轮转动2圈，完成压缩冲程1个，若该汽油机转速是2400r/min，表示每分钟飞轮转动2400圈，它每分钟完成1200个压缩冲程。
14. 物理课上，老师将一根用毛皮摩擦过的橡胶棒靠近细小的水流，如图甲所示，发现水流被吸引过来，水流被吸引过来是因为______；接着老师用吸管对着水流右侧吹气，如图乙所示，发现水流同样被“吸引”过来，该现象说明______。如图丙是3月23日“太空课堂”直播时的情景，“太空教师”王亚平做了液桥演示实验，可以看到水在两个塑料板之间搭起了一座桥，这一现象说明______。
【答案】 ①. 带电体有吸引轻小物体的性质 ②. 流体流速越大的地方，压强小 ③. 组成物质的分子间有相互作用的引力
【解析】
【详解】[1]用毛皮摩擦过的橡胶棒带了电，，水流被吸引过来是因为带电体有吸引轻小物体的性质。
[2]如图乙知，因为流体在流速大的地方压强较小，从而在水流两侧形成压强差，所以水流能被“吸引”过来。
[3]水分子间有相互作用的引力才会形成水桥，说明组成物质的分子间有相互作用的引力。
15. 如图所示是一小球从点沿直线运动到点的频闪照片。若频闪照相机每隔0.2s闪拍一次，分析照片可知：小球从点到点是做__（选填“匀速”、“加速”或“减速”直线运动，从点到点共运动__cm的路程，小球从点到点的平均速度为__cm/s（此空保留两位有效数字）。
【答案】 ①. 加速 ②. 8.00 ③. 10
【解析】
【详解】[1]由图可知，在相等时间内物体通过的路程越来越大，说明物体运动越来越快，即速度越来越大，故物体做加速直线运动。
[2]由图可知，此刻度尺的分度值是
则小球从A点到E点运动的路程为。
[3]小球从A点到E点运动的时间为
小球从点到点的平均速度
16. 《墨经》中最早记载了小孔成像现象，该现象由于光的 ______形成。如图为书中绘制的示意图，要让室内墙壁上的像看得更清楚，房间的亮度应较 ______。当室外的人靠近小孔时，他在墙壁上所成像的大小将变 ______。
【答案】 ①. 直线传播 ②. 暗 ③. 大
【解析】
【详解】[1][2][3]小孔成像的原理是光的直线传播；所成的是倒立的实像；成像的大小与像到小孔的距离、物到小孔的距离有关；探究成像规时，要使像更亮，要增大物体和环境的对比度。要让室内墙壁上的像看得更清楚，房间的亮度应较暗；室外的人靠近小孔，光线发散程度更大，像距不变，所以像将变大。
17. 某兴趣小组用如图甲所示的装置探究“电流通过导体产生热量与哪些因素有关”。实验中Ra＝5Ω，Rb＝10Ω，分别密封在装有等量空气的相同瓶内，细玻璃管内有等高的相同液柱，该实验探究的是电流产生的热量与的_________关系。Ra与Rb产生的热量之比为_________。如图乙所示玻璃管内液柱的高低是由__________（选填“瓶内的空气”或“玻璃管内的液体”）热胀冷缩导致的。
【答案】 ①. 电阻 ②. 1∶2 ③. 瓶内的空气
【解析】
【详解】[1]如图甲所示，电流相同，根据控制变量法，实验中除了电阻不同外，其它条件均相同，所以该实验探究的是电流产生的热量与电阻的关系。
[2]Ra与Rb产生热量之比为
[3]如图乙所示装置，加热时主要是对瓶内的空气进行加热，瓶内气压升高，所以，液柱的变化是由瓶内的空气热胀冷缩导致的。
18. 将两个阻值比为1∶2的定值电阻R1、R2，串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为_______，R2的电阻________Ω；若把它们并联接入同一电路，则通过R1和R2的电流比是______。
【答案】 ①. 1∶2 ②. 20 ③. 2∶1
【解析】
【详解】[1][2]串联电路各处电流都相等，则R1和R2两端的电压比为
①
由串联电路电压的规律可知
U1+U2=6V②
由①②得到
U1=2V，U2=4V
R2的电阻
R2==20Ω
[3]把它们并联接入同一电路，并联电路中各个支路的电压相等，则通过R1和R2的电流比
19. 如图所示电路，电源电压保持不变，小灯泡L标有“6V 4.2W”字样，当、都闭合，滑动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A，的阻值是______Ω，电路总功率为______W，只闭合、滑动变阻器滑片滑到某一点时，电压表示数为，电路消耗的电功率为；保持滑片位置不动，只闭合，此时电压表示数为，电路消耗的电功率为；已知，，则只闭合时小灯泡的实际功率是______W。
【答案】 ①. 4 ②. 13.2 ③. 2
【解析】
【详解】[1]小灯泡L标有“6V 4.2W”字样，小灯泡正常工作时的电流
当S1、S2都闭合，滑动变阻器的滑片滑到最左端时，滑动变阻器接入电路的电阻为0，灯泡和定值电阻并联接入电路，电压表测电压电压，电流表测干路电流，并联电路各支路两端电压相等，小灯泡L正常发光，所以电源电压为6V， 并联电路干路电流等于各支路电流之和，电流表示数为2.2A，则通过定值电阻的电流
I0=I-IL=2.2A-0.7A=1.5A
根据欧姆定律可得定值电阻的阻值
[2]电源电压为6V，电流表示数为2.2A，即此时电路中的电流为2.2A，电路中的总功率
P=UI=6V×2.2A=13.2W
[3]只闭合S1、定值电阻和滑动变阻器串联接入电路，电压表测定值电阻两端的电压， 滑动变阻器滑片滑到某一点时，电压表示数为U1，根据欧姆定律可得，此时通过电路的电流电路消耗的电功率为P1； 只闭合S2，小灯泡L的电阻发生变化，灯泡和滑动变阻器串联接入电路，电压表测灯泡两端电压， 保持滑片位置不动，此时电压表示数为U2，电路消耗的电功率为P2； 已知P1∶P2=3∶2，根据P=UI可知
I1∶I2=P1∶P2=3∶2
设I1=3I′，I2=2I′， 已知U1∶U2=3∶4，设U1=3U′，U2=4U′， 根据欧姆定律可得此时定值电阻和灯泡的电阻之比
则
RL=2R0=2×4Ω=8Ω
滑动变阻器接入电路的阻值不变，设滑动变阻器接入电路的阻值为R， 串联电路总电阻等于各部分电阻之和，根据欧姆定律可得
即
解方程可得R=4Ω， 则通过小灯泡的电流
则只闭合S2时，小灯泡的实际功率
P=I22 RL=(0.5A)2×8Ω=2W
三.解答题
20. 为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
【答案】
【解析】
【详解】为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，根据平面镜成像时，像与物到镜面的距离相等，则水面在BC的中点处，根据BC长度为
30.0cm-10.0cm=20.0cm
则水面在20.0cm刻度处，如图所示，同时看到水中D点的像也位于C点，连接AC与水面相交点O是入射点，连接DO是入射光线，OA是折射光线，如图所示：
21. 小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图．
（ ）
【答案】
【解析】
【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按要求画出各个力．
【详解】因为是光滑的斜面,且绳子处于竖直状态(球与斜面虽然接触但不发生挤压)，所以小球不受摩擦力和支持力的作用；所以小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在重心上．如图所示：
答案：见详解．
22. 在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
【答案】
【解析】
【详解】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；由图知，第二根导线与三孔插座的左孔连接，该导线是零线，三根电线从上到下依次为火线、零线和地线；三孔插座的右孔通过保险丝连接火线；灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示
23. 如图是某学习小组利用小球、木块等探究物体的动能大小与哪些因素有关，其中mA＝mB
（1）实验中，探究的动能是指________（填序号）；
A. 小球在斜面上的动能
B. 小球撞击木块时的动能
C. 小球撞击木块后的动能
D. 木块被小球撞击时的动能
（2）实验中，通过观察________来判断钢球的动能大小；
（3）甲、乙两次实验中，木块滑行过程中克服摩擦力做功分别为W1和W2，则W1________W2（填“>”、“＝”或“<”）；
（4）甲、丙两次实验中，将A和C球同时从两个相同完全相同的斜面由静止下滑，能证明A和C球到水平面时速度大小相等的实验现象是_________；
（5）本实验的甲乙丙图像________（可以/不可以）探究重力势能的影响因素，探究的重力势能转化为________；
（6）得出正确的实验结论后，有同学用质量不同的铁球将同一弹簧压缩相同程度后由静止释放，撞击同一木块，观察到木块被撞击后移动的情况是_________（铁球滚动时所受摩擦力忽略不计）。
A. 质量大的铁球将木块推动的距离较远
B. 质量不同的铁球将木块推动的距离相同
C. 质量小的铁球将木块推动的距离较远
【答案】（1）B （2）木块移动的距离
（3）> （4）A和C同时到达斜面底端
（5） ①. 可以 ②. 木块被推出去的距离
（6）B
【解析】
【小问1详解】
实验中，通过木块运动距离的远近，探究小球撞击木块时的动能大小与质量和速度的关系，故B符合题意，ACD不符合题意。
故选B。
【小问2详解】
实验中，小球的动能无法直接测量，利用转换法，通过观察木块被撞击的距离来判断钢球的动能大小，距离越大，动能越大。
【小问3详解】
甲、乙两次实验中，两个小球的质量相等，A球高度大于B球高度，则到达水平面时A球的动能大于B球的动能，A球把木块撞击的更远。由于木块受到的摩擦力不变，根据公式W=fs可知，木块滑行过程中克服摩擦力做功
W1>W2
【小问4详解】
将A和C球同时从两个完全相同的斜面由静止下滑，若A和C同时到达斜面底端，则说明A和C球到水平面时速度大小相等。
【小问5详解】
利用甲、乙实验可以探究重力势能与高度的关系，钢球质量相同，从不同高度由静止滑下，下滑过程中钢球的动能是由重力势能转化而来的，通过木块被推出去的距离判断重力势能的大小。同理利用甲丙可探究重力势能与质量的关系。
【小问6详解】
用质量不同的铁球将同一弹簧压缩相同程度后由静止释放，撞击同一木块，由于弹簧的压缩程度相同，则具有的弹性势能相同，转换成的动能相同，所以推动木块移动的距离也相同，故AC不符合题意，B符合题意。
故选B。
24. 小欣和小婕在做测量密度的实验。
（1）小欣将天平放在___________上，将游码归零，并调节平衡螺母，使指针指到分度盘中央刻度处；
（2）小欣想测量酒精的密度，正确的操作步骤应该是：___________
A.用天平测出空烧杯的质量记为m1；
B.将酒精全部倒入量筒中，用量筒测出酒精的体积记为V；
C.用天平测出烧杯和酒精的总质量记为m2
（3）在上述B步骤中，量筒的示数如图甲所示，则量筒中酒精的体积为___________mL；在上述C步骤中，天平的示数如图乙所示，则烧杯和酒精的总质量为___________g。小欣在进行A步骤时，重新对天平进行了调平，调平过程如图丙所示，则小欣测得的酒精密度比真实值将___________；（选填“偏大”、“偏小”或“准确”）
（4）同组的小婕用另外的方法来测量酒精的密度，他取来一块密度为ρ的鹅卵石，利用电子秤继续测量，设计了如下方案：
①先用电子秤测出鹅卵石的质量M1；
②在烧杯中放入适量的酒精将鹅卵石浸没，在液面到达的位置上作标记，用电子秤测出总质量为M2；
③将鹅卵石从酒精中取出，用电子秤测出剩余酒精和烧杯的总质量为M3；
④向烧杯中加酒精到标记处，再用电子秤测出此时酒精和烧杯的总质量为M4。
为了使测出来的酒精密度尽可能的准确，在小明记录的上述数据中，步骤___________（选填“①”“②”“③”“④”）记录的数据是多余的，则酒精的密度是___________（用测出来的物理量表示）；小婕测量完毕之后，取下电子秤上的烧杯发现电子秤的示数并不为0，而是显示为“-0.5g”，则小婕测得的酒精的密度将___________（选填“偏大”、“偏小”或“不受影响”）。
【答案】 ①. 水平台面 ②. CBA ③. 30 ④. 130.4 ⑤. 偏小 ⑥. ③ ⑦. ⑧. 偏小
【解析】
【详解】（1）[1]为了减小误差，使用时应该将天平放在水平台面上。
（2）[2]测量酒精的密度，先用天平测出烧杯和酒精的总质量记为m2，在将酒精全部倒入量筒中，用量筒测出酒精的体积记为V；最后用天平测出空烧杯的质量记为m1；则酒精的质量为m2-m1，由即可得出酒精的密度。故正确步骤应该是CBA。
（3）[3]由图甲可知，量筒的分度值为2mL，酒精的体积为30mL。
[4]则烧杯和酒精的总质量为砝码质量与游码示数之和，即
[5]图丙中，游码没有归零，因此测得的空烧杯质量m1偏大。酒精的密度为
故当m1偏大时，m2-m1将偏小，因此测得的精密度比真实值将偏小。
（4）[6]步骤③是多余的，因为利用①②中的数据M2-M1，即可得到M3。
[7]所添加的酒精的体积即为鹅卵石的体积，即
添加的酒精的质量为
酒精的密度为
[8]电子秤的示数并不为0，而是显示为“-0.5g”，则M1、M2、M4的值均偏小，而密度为
电子秤未校0对的影响相互抵消，根据浮沉条件可知，且，偏小，则偏小，因此偏小。
25. 小明用五号电池A、B做了如下一些实验。
（1）如图甲是小明将电池A放在手掌上，电池的长度最接近______（填选项）。
A．3μm B．3mm C．3cm D．3dm
（2）如图乙为小明用电池B制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，金属框就可以绕电池及柱形物持续转动。柱形物的材料应具有较好的导电性、______（填物理属性）。
（3）用细线吊住电池A，将一本《物理》课本______放在课桌面上，若发现______现象，则可以判断课桌面是水平的。
（4）如图丙小明用两个电池探究“平面镜成像特点”，将玻璃板竖直放在水平桌面上，玻璃板前放置电池A，移动玻璃板后的电池B，直到______，才能确定A像的位置。将电池A远离玻璃板，它的像的大小______（选填“变大”、“变小”或“不变”）。
（5）如图丁小明在打开的收音机附近，将导线一端与电池B的一极相连，再用导线的另一端与该电池的另一极时断时续地接触，从收音机中能听到“咔咔”的声音，这验证了______的存在，它在真空中传播的速度为______m/s。
【答案】 ①. C ②. 磁性 ③. 垂直 ④. 课本边缘和细线平行 ⑤. 电池B与A的像完全重合 ⑥. 不变 ⑦. 电磁波 ⑧. 3×108
【解析】
【详解】(1)[1]已知手掌的长度约5cm，电池A的长度略小于手掌的长度，约3cm,故选C。
(2)[2]据题意可知，若使得线框转动，即必须有电流，且有磁场，所以对于柱形体来说，必须具有导电性，必须有磁性。
(3)[3][4]为了判断课桌面是否水平，可利用重力的方向是竖直向下的，做法是:用细线吊住电池A,将物理书垂直放在桌面上，观察细线与课本是否平行，若发现细线与课本平行，则可以判断课桌面是水平的。
(4)[5][6]为了比较像与物的大小关系，应玻璃板竖直放在水平桌面上，玻璃板前放置电池A,移动玻璃板后的电池B，直到看上去电池B与电池A的像完全重合，这时说明像与物大小相等;平面镜成像时，像和物体大小相等，将电池A远离玻璃板，它的像的大小不变。
(5)[7][8]先将导线的一端与电池的负极相连，再将导线的另-端与正极摩擦,使它们时断时续地接触，电路中有时断时续的电流出现，迅速变化的电流产生了曳磁波，产生的电磁波被收音机接收到，于是听到“咔咔”的声音;电磁波在真空中的传播速度为。
26. 如图所示，小明对以下三个实验进行复习总结.
（1）甲实验中，不同物质吸收热量的多少是通过______反映的；
（2）乙实验中，应在______时记录水的末温；
（3）丙实验中想要研究电热与电流的关系，除图示器材外，______（选填“需要”或“不需要”）添加秒表；
（4）下列说法正确的是（ ）。
A.甲实验中要控制酒精灯内的酒精质量相同
B.每个实验中盛被加热物质的容器不需要相同
C.三个实验都需要控制被加热物质的质量相等
D.三个实验都需要利用天平、秒表和温度计
【答案】 ①. 加热时间 ②. 燃料完全燃烧后 ③. 需要 ④. C
【解析】
【详解】（1）[1]探究物质吸热能力强弱的实验中，物质吸收热量的多少运用转换法通过观察加热时间来表示。
（2）[2]比较不同燃料放热能力，通过观察水温度的变化量来得到的，所以需要在燃料完全燃烧后测量水的末温。
（3）[3]丙图中要研究电热与电流的关系，需要控制电阻电阻和通电时间相同，所以实验器材中需要秒表。
（4）[4]A． 甲实验中要控制水和沙子的质量相同，酒精灯相同时间内放出的热量相同，不需要酒精灯内的酒精质量相同。故A错误；
B． 实验中为了确保热损失相同，所以三个实验中盛被加热物质的容器需要相同，故B错误；
C． 三个实验中均运用了控制变量法，需要控制被加热物质的质量相等，故C正确；
D．乙实验中，不需要控制时间，所以不需要秒表，故D错误。
故选C。
27. 如图所示是小华自制的水凸透镜，使用时可以用注射器向透镜注水或者抽水改变凸透镜的焦距。
（1）小华将蜡烛、水透镜、光屏按如图所示位置进行摆放，并在光屏上得到了一个清晰的像，则此时水透镜的焦距f取值范围是___________；
（2）保持烛焰、水凸透镜位置不变，将光屏移动到___________cm处，可以通过改变水透镜焦距在光屏上得到一个清晰、等大的像；
（3）眼球中的晶状体类似于水凸透镜，当眼睛从看远处物体转向看近处物体时，晶状体的焦距需要变___________才能看清近处物体。
【答案】 ①. ②. 70 ③. 小
【解析】
【详解】（1）[1]由图可知，此时物距大于像距成倒立缩小的实像，物距和像距满足
解得
（2）[2]保持烛焰、水凸透镜位置不变，则物距为
由凸透镜成像规律可知，当
时，成倒立等大的实像，因此应该将光屏移动到
的位置上。
（3）[3]看远处的物体时，入射光线几乎平行，物体成像在视网膜上；但看近处的物体时，物距减小，若晶状体的焦距不变，则像会落在视网膜的后面，若想看清近处的物体，就应该增大晶状体的会聚功能，即使晶状体的焦距变小。
28. 现有两只阻值未知的定值电阻Rx1和Rx2。
（1）图甲为用伏安法测量Rx1的部分电路。
①用笔画线将电路补充完整，要求滑动变阻器接入电路阻值最大（图中滑片P在B端）________；
②正确连接电路后，闭合开关，移动滑片P，进行三次实验，测得的电流、电压的部分数据如下表。第3次实验的电流大小如图乙所示为__________A；
③Rx1的阻值为__________Ω（精确到0.1）；
④实验结束后，应先断开__________，拆除__________两端导线；
（2）用图丙所示的电路可以测出Rx2的阻值。图中有两只阻值已知分别为R1和R2的定值电阻，R0为电阻箱，电源电压恒定。
①只闭合S1，记录电压表V1的示数U；
②只闭合S2，调整电阻箱的阻值，使电压表V2的示数也为U，记录此时电阻箱的阻值R；
③则Rx2=__________。
【答案】 ①. ②. 0.24 ③. 10.1 ④. 开关 ⑤. 电源 ⑥.
【解析】
【详解】（1）[1]根据题意，电压表测定值电阻两端电压，要求滑动变阻器接入电路阻值最大（图中滑片P在B端，则滑动变阻器接A端，如图：
[2]由图甲可知电流表接小量程，由图乙可知电流表示数为0.24A。
[3]由表中数据可知三次R x1的电阻为
所以R x1的电阻为
[4][5]为了保护电路安全，实验结束后，应先断开开关，再拆除电源两端的导线。
（2）[6]只闭合S1，Rx2和R1串联，电压表测Rx2两端的电压为U，则电源电压为
只闭合S2，电阻箱与R2串联，电压表测电阻箱两端电压，此时电阻箱的阻值为R，则电源电压为
因为电源电压不变，则
解得：
29. 如图所示，工人用滑轮组运送一批建材上楼。滑轮与钢绳的摩擦力及绳重忽略不计，g=10N/kg。求：
（1）工人在1min时间内，用500N的拉力，将90kg的建材匀速竖直向上提升了6m，求拉力的功率。
（2）该滑轮组动滑轮的重力。
（3）钢绳的最大承受力为3000N，工人的最大拉力为2000N，质量为85kg的工人提升最多质量的货物时，滑轮组的机械效率。
（4）假设工人的质量为m人，站在地面时，脚与地面的总接触面积为S，提升质量为m的货物时，工人对地面的压强。（动滑轮重用G动表示）
【答案】（1）100W；（2）100N；（3）94.1%；（4）
【解析】
【详解】解：（1）由图可知，n=2，则绳端移动的距离
s=nh=2×6m=12m
拉力做的功
W=Fs=500N×12m=6000J
做功的功率
（2）物体的重力
G物=m物g=90kg×10N/kg=900N
因滑轮和钢绳的摩擦力及绳重忽略不计，由得动滑轮的重力
G动=nF-G物=2×500N-900N=100N
（3）工人的重力
G工人=m工人g=85kg×10N/kg=850N
工人通过滑轮组向下拉绳子时的最大拉力
F最大=G工人=850N
因滑轮和钢绳的摩擦力及绳重忽略不计，由得工人能提升货物最大的重力
G最大=nF最大-G动=2×850N-100N=1600N
滑轮组的机械效率
（4）工人和货物的重力分别为
G人=m人g
G=mg
因滑轮和钢绳的摩擦力及绳重忽略不计，所以绳子自由端的拉力
工人对地面的压力
工人对地面的压强
答：（1）拉力的功率为100W；
（2）该滑轮组动滑轮的重力为100N；
（3）滑轮组的机械效率为94.1%；
（4）工人对地面的压强为。
30. 生活中，电梯超载时，自动报警系统的电铃响起，电梯无法起降，报警系统的工作原理如图甲所示，控制电路电源电压U=6V，电磁铁线圈电阻R0=150Ω。电阻箱R1的电阻设定为250Ω，R2为压敏电阻，其阻值与压力的大小关系如图乙所示。当线圈中的电流大于或等于10mA时，衔铁被吸合，受控制电路中电动机断电，报警电铃响，实现超载停机并发出提醒。
（1）电梯自动报警电铃应接在_______（选填“C、D”或“E、F”）之间。电磁铁通电时，上端为__________极；
（2）空载时电梯底座对R2的压力等于电梯厢的重力为4000N，闭合开关S1，求空载时控制电路中的电流大小_____；
（3）求该电梯限载人数_________；（设每人质量为70kg。g取10N/kg）
（4）若要求电梯限载人数减小，请对控制电路提出两种改进措施_________。
【答案】 ①. E、F ②. N ③. ④. ⑤. 见解析
【解析】
【详解】（1）[1]根据题意，当线圈中的电流大于或等于10mA时，衔铁被吸合，受控制电路中电动机断电，报警电铃响，故电梯的自动报警电铃应接在E、F之间。
[2]电磁铁通电时，由安培定则可知上端为N极。
（2）[3]电梯底座对R2的压力等于电梯厢的重力为4000N，由图乙可知R2的阻值为800Ω，根据欧姆定律，则空载时控制电路中的电流为
（3）[4]当线圈中的电流大于或等于10mA时，衔铁被吸合，受控制电路中电动机断电，报警电铃响，则电流为10mA时，控制电路总电阻为
此时串联的压敏电阻为
一个人的重力为
根据图乙，当压敏电阻为200Ω时，压力为10000N，最多可搭乘的人数为
故最多可搭乘的人数为8人。
（4）[5]根据题意，为减小电梯的限载可以增大控制电路的电流，根据欧姆定律，可以将R1跟换为阻值更小的电阻（或增大控制电路的电源电压）。实验序号
U/V
I/A
1
1.2
0.12
2
2.0
0.20
3
2.5
相关试卷
江苏省南京市六合励志学校2023-2024学年九年级下学期第一次月考物理试卷（原卷版+解析版）： 这是一份江苏省南京市六合励志学校2023-2024学年九年级下学期第一次月考物理试卷（原卷版+解析版），文件包含江苏省南京市六合励志学校2023-2024学年九年级下学期第一次月考物理试卷原卷版docx、江苏省南京市六合励志学校2023-2024学年九年级下学期第一次月考物理试卷解析版docx等2份试卷配套教学资源，其中试卷共41页， 欢迎下载使用。
江苏省南京市秦淮外国语学校2023-2024学年八年级下学期月考物理试卷（3月份）（原卷版+解析版）： 这是一份江苏省南京市秦淮外国语学校2023-2024学年八年级下学期月考物理试卷（3月份）（原卷版+解析版），文件包含江苏省南京市秦淮外国语学校2023-2024学年八年级下学期月考物理试卷3月份原卷版docx、江苏省南京市秦淮外国语学校2023-2024学年八年级下学期月考物理试卷3月份解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。
江苏省南京市金陵汇文学校2023-2024学年八年级下学期3月月考物理试卷（原卷版+解析版）： 这是一份江苏省南京市金陵汇文学校2023-2024学年八年级下学期3月月考物理试卷（原卷版+解析版），文件包含江苏省南京市金陵汇文学校2023-2024学年八年级下学期3月月考物理试卷原卷版docx、江苏省南京市金陵汇文学校2023-2024学年八年级下学期3月月考物理试卷解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。
