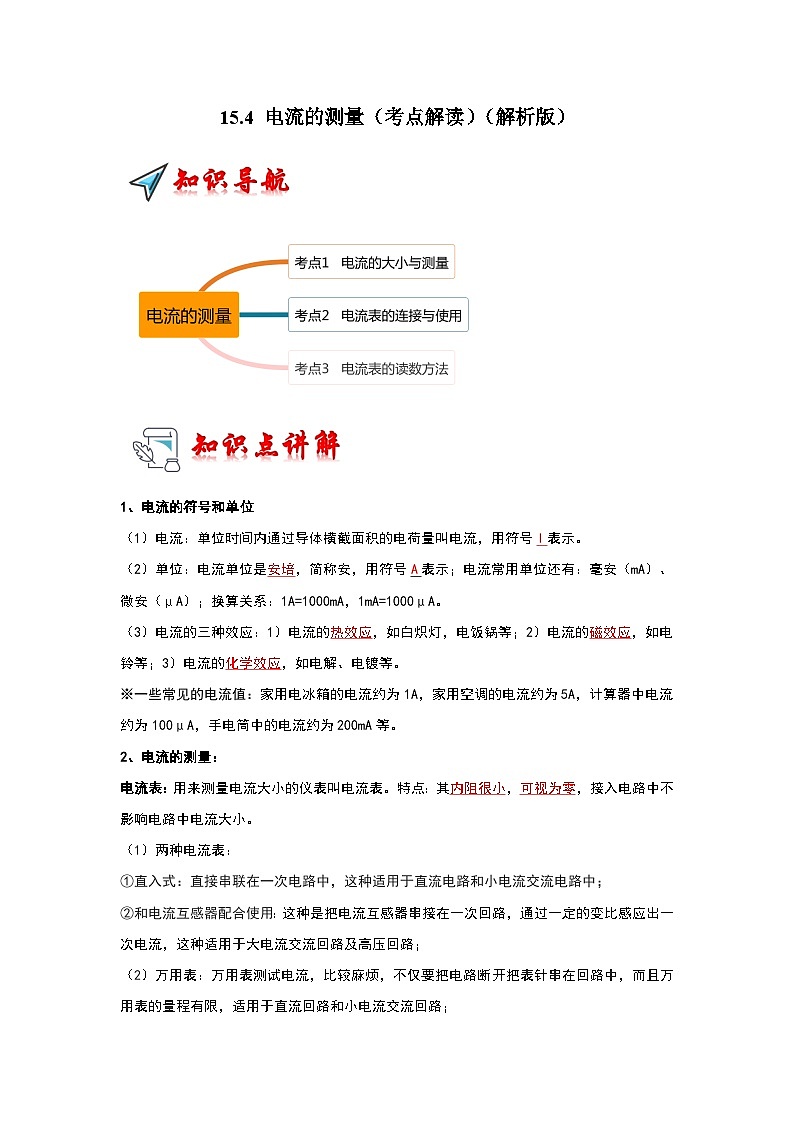

人教版（2024）九年级全册第4节 电流的测量优秀同步练习题

这是一份人教版（2024）九年级全册第4节 电流的测量优秀同步练习题，文件包含154电流的测量考点解读原卷版docx、154电流的测量考点解读解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。


1、电流的符号和单位
（1）电流：单位时间内通过导体横截面积的电荷量叫电流，用符号I表示。
（2）单位：电流单位是安培，简称安，用符号A表示；电流常用单位还有：毫安（mA）、微安（μA）；换算关系：1A=1000mA，1mA=1000μA。
（3）电流的三种效应：1）电流的热效应，如白炽灯，电饭锅等；2）电流的磁效应，如电铃等；3）电流的化学效应，如电解、电镀等。
※一些常见的电流值：家用电冰箱的电流约为1A，家用空调的电流约为5A，计算器中电流约为100μA，手电筒中的电流约为200mA等。
2、电流的测量：
电流表：用来测量电流大小的仪表叫电流表。特点：其内阻很小，可视为零，接入电路中不影响电路中电流大小。
（1）两种电流表：
①直入式：直接串联在一次电路中，这种适用于直流电路和小电流交流电路中；
②和电流互感器配合使用：这种是把电流互感器串接在一次回路，通过一定的变比感应出一次电流，这种适用于大电流交流回路及高压回路；
（2）万用表：万用表测试电流，比较麻烦，不仅要把电路断开把表针串在回路中，而且万用表的量程有限，适用于直流回路和小电流交流回路；
（3）钳型表：这种表比较实用，不需要断开电路，直接可以卡在线路上测量电流．但这种不适合高压线路。

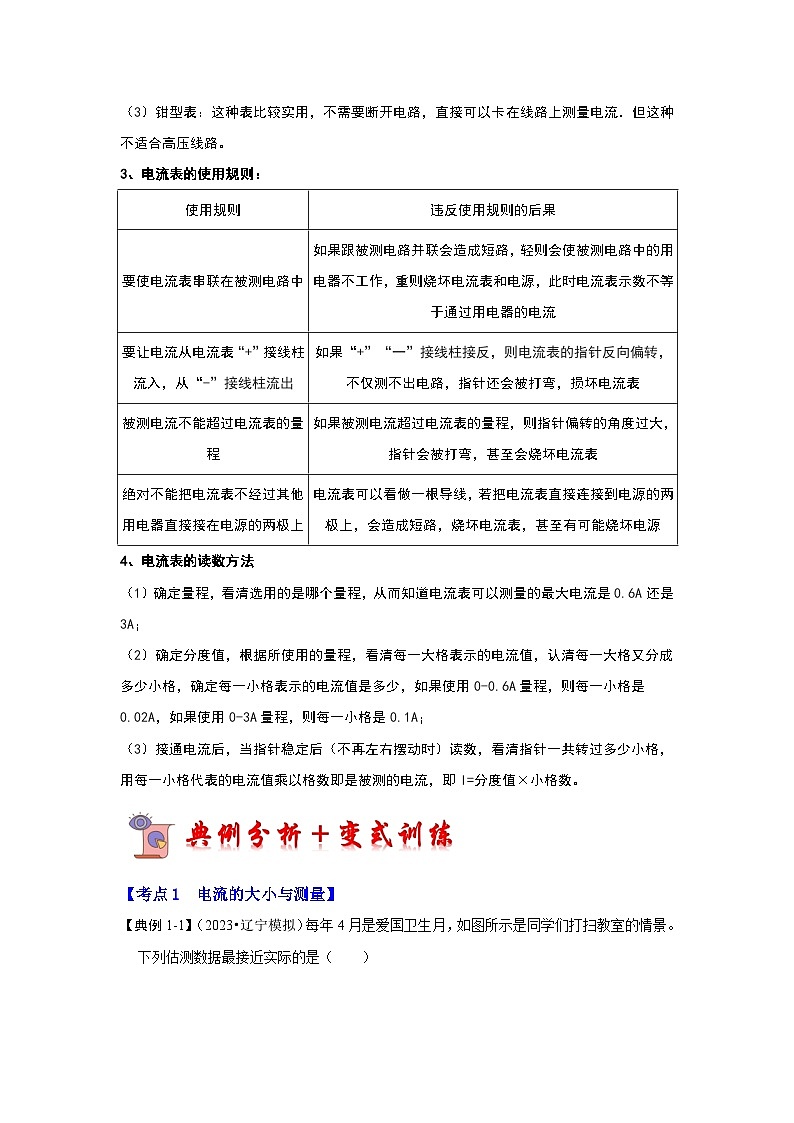

3、电流表的使用规则：
4、电流表的读数方法
（1）确定量程，看清选用的是哪个量程，从而知道电流表可以测量的最大电流是0.6A还是3A；
（2）确定分度值，根据所使用的量程，看清每一大格表示的电流值，认清每一大格又分成多少小格，确定每一小格表示的电流值是多少，如果使用0-0.6A量程，则每一小格是0.02A，如果使用0-3A量程，则每一小格是0.1A；
（3）接通电流后，当指针稳定后（不再左右摆动时）读数，看清指针一共转过多少小格，用每一小格代表的电流值乘以格数即是被测的电流，即I=分度值×小格数。
【考点1 电流的大小与测量】

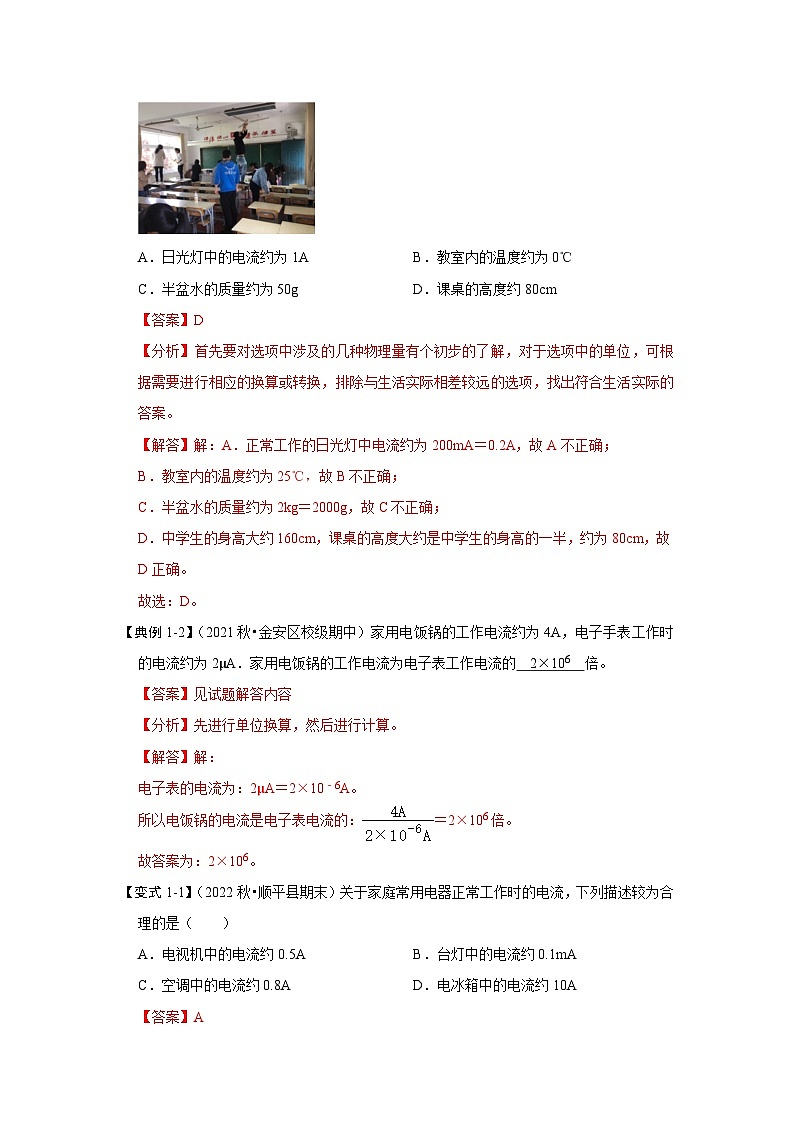

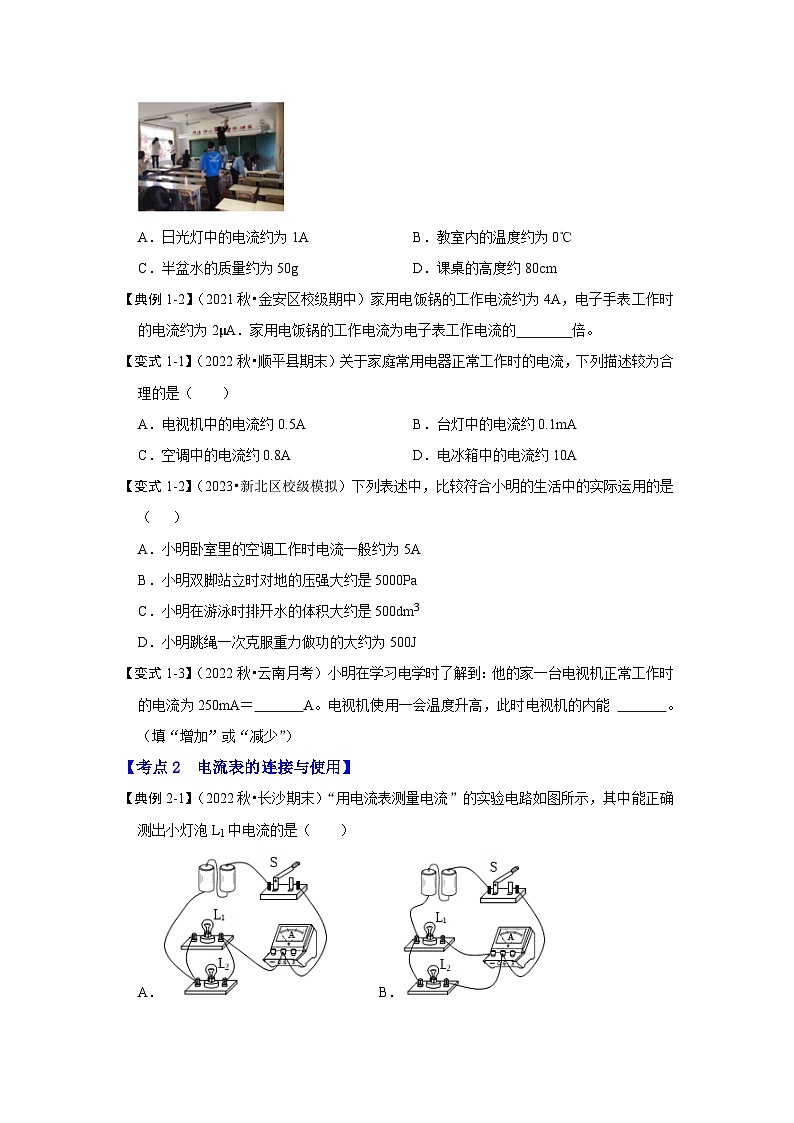

【典例1-1】（2023•辽宁模拟）每年4月是爱国卫生月，如图所示是同学们打扫教室的情景。下列估测数据最接近实际的是（ ）
A．日光灯中的电流约为1AB．教室内的温度约为0℃
C．半盆水的质量约为50gD．课桌的高度约80cm
【典例1-2】（2021秋•金安区校级期中）家用电饭锅的工作电流约为4A，电子手表工作时的电流约为2μA．家用电饭锅的工作电流为电子表工作电流的 倍。
【变式1-1】（2022秋•顺平县期末）关于家庭常用电器正常工作时的电流，下列描述较为合理的是（ ）
A．电视机中的电流约0.5AB．台灯中的电流约0.1mA
C．空调中的电流约0.8AD．电冰箱中的电流约10A
【变式1-2】（2023•新北区校级模拟）下列表述中，比较符合小明的生活中的实际运用的是（ ）
A．小明卧室里的空调工作时电流一般约为5A
B．小明双脚站立时对地的压强大约是5000Pa
C．小明在游泳时排开水的体积大约是500dm3
D．小明跳绳一次克服重力做功的大约为500J
【变式1-3】（2022秋•云南月考）小明在学习电学时了解到：他的家一台电视机正常工作时的电流为250mA＝ A。电视机使用一会温度升高，此时电视机的内能 。（填“增加”或“减少”）
【考点2 电流表的连接与使用】
【典例2-1】（2022秋•长沙期末）“用电流表测量电流”的实验电路如图所示，其中能正确测出小灯泡L1中电流的是（ ）
A． B．
C． D．
【典例2-2】（2022秋•成都期末）如图所示，小明连接电路鉴别材料的导电性，将材料A连接到ab两端，电流表指针“反向偏转”，那么电路中可能的故障是
；排除故障后继续实验，发现小灯泡发光，电流表指针明显偏转，说明材料A是 （选填“绝缘体”或“导体”）。
【变式2-1】（2022秋•湘潭期末）以下电路图中，电流表直接正确测量灯L2电流的是（ ）
A．B．C．D．
【变式2-2】（2023•河东区二模）小明在电学实验中闭合开关试触时，发现电流表指针摆动出现了如图所示的情况。他在电流表使用上可能存在的问题是（ ）
A．电流表短路 B．电流表正、负接线柱接反
C．电流表断路 D．电流表接的量程选小了
【变式2-3】（2023•山亭区一模）如图，开关控制干路，电流表A1测 的电流，电流表A2测 的电流。（选填“L1”“L2”或“干路”）
【考点3 电流表的读数方法】
【典例3-1】（2022•兴宁区开学）如图所示，小明用电流表测电路电流，发现电流表0～3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．2.2AB．0.44AC．0.24AD．2.4A
【典例3-2】（2023•双流区校级二模）图甲所示的电路，电流表是测通过 （选填“L1”或“L2”）的电流，电流表读数如图乙所示，读数为 A。
【变式3-1】有“0～0.6A”和“0～3A”两个量程的电流表，小明在实验中接入了“0～0.6A”这一量程，但他读数时用了“0～3A”的量程，读数为2.3A，则实际电流的大小为（ ）
A．0.7AB．2.3AC．0.43AD．0.46A
【变式3-2】（2022秋•海城市校级期中）如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中正确的是（ ）
A．若使用“﹣”和“3”两个接线柱接入电路，则指针所对的示数为2.3A
B．若使用“﹣”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46A
C．若原来使用“﹣”和“3”两个接线柱接入电路，而后使用“﹣”和“0.6”两个接线柱接入电路，则指针所对的示数不会改变
D．电流从电流表的“﹣”接线柱流出
【变式3-3】（2022秋•南康区校级期末）如图所示是林红同学用电流表测量电流的实物连接图。闭合开关，电流表测量的是通过小灯泡 的电流。如图乙所示，此时电流表选择的量程是 A，电流表指针位置则电流表的示数是 A。
一、选择题。
1．（2023•天河区校级一模）下列用电器利用电流的热效应工作且通过的电流大约是200mA的是（ ）
A．电饭煲B．电烙铁
C．洗衣机D．电熨斗
2．（2023•大东区模拟）如图所示是小明连接的电路，两个小灯泡规格相同，标有“3V 1.5W”，其中各个电路元件均完好且无故障，闭合开关后，下列说法正确的是（ ）
A．小灯泡L1不发光B．小灯泡L2不发光
C．电流表无示数D．电池被烧坏
3．（2022秋•洛阳期末）如图所示电路中，下列说法正确的是（ ）
A．电流表甲测量的是通过灯L1的电流
B．电流表甲测量的是通过灯L2的电流
C．电流表乙测量的是通过灯L1的电流
D．电流表乙测量的是通过灯L2的电流
4．（2021秋•鹿邑县月考）如图所示的两个电流表刻度盘也许是你没有见过的，请读出指针所示的示数是（ ）
A．3.5A 36AB．3.5mA 36μA
C．0.7mA 1.8μAD．0.5mA 2μA
5．（2022秋•龙安区月考）（多选）如图所示的电路中，下列说法中错误的是（ ）
A．只闭合开关S1和S2，灯泡L1和L2并联，电流表测量的是并联电路中的干路电流
B．只闭合开关S2，灯泡L1和L2串联，电流表测量的是串联电路的电流
C．只闭合开关S1和S3，灯泡L1和L2并联，电流表测量的是并联电路的干路电流
D．闭合开关S2和S3，灯泡L1和L2串联，电流表测量的是串联电路的电流
二、填空题。
6．（2022秋•长汀县校级月考）单位及换算：2μA＝ A，0.5A＝ mA。
7．（2022秋•海城市校级期中）计算器中的电流很小，大约100μA，100μA＝ mA＝ A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
8．（2022秋•杨浦区期末）“测定物质的密度”实验中，实验原理是 ，实验中用 称量物体的质量。在“用电流表测电流”实验中，连接电路时，开关应处于 状态，电流表串联在电路中时应使电流从电流表的 接线柱流入。
9．（2022秋•海州区校级月考）如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由 表改装而成的，当油面上升时，电路中的电阻将 （增大/减小）。
10．（2023•泗洪县二模）小明用一只示数有磨损的电流表测量电路中的电流，闭合开关，电流表的量程连接和指针位置如图甲所示，电流表的示数为 ；小红发现路边的灯杆上有多个灯，如图乙所示，当其中一个灯熄灭时，其它的灯并不受影响，说明这些灯的连接方式是 （选填“串联”或“并联”）。
11．（2022秋•肇庆校级期中）如图中接的是0﹣0.6A量程，电流表的读数是 0.32A ，汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯，则位于汽车同侧的前后两个转向灯的连接方式为 。汽油机转速为1200r/min，则它每秒完成 个冲程。
三、作图题。
12．（2022秋•江津区期末）在如图所示的电路中的〇内填上适当的电表符号，使开关闭合S后，小灯泡L1和L2均能正常发光。
13．（2022秋•盱眙县期末）根据标记的电流方向，把电流表和电源的符号分别填进电路，使两盏灯都发光。
四、实验探究题。
14．（2023•南昌模拟）如图甲所示，是用电流表测量电流的实验，请正确回答以下问题：
（1）电流表使用前，应检查指针是否对准 ，如果有偏差，需先“校零”。
（2）连接电路时，开关应断开，电流表必须 联在被测的那部分电路中，且应选用合适的量程，使电流从电流表的 流出。
（3）图甲是某同学连接好的电路，合上开关后，此时电流表测灯 的电流，如果电流表的示数如图乙所示，则经过该灯的电流大小是 A。
（4）请在图甲中某根导线端画“×”号，并用笔画线代替导线，将该导线正确改接到另一接线柱，使电流表变为测干路中的电流。
15．（2022秋•南海区校级月考）在用电流表测电流的实验中：
（1）连接电路时，开关应 ，电流表应先用 量程试触；闭合开关之后发现电流表的指针偏向0刻度左边如图甲所示，这是因为 。
（2）若某同学连接的电路如图乙所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图丙所示，则通过该灯的电流是 mA；
（3）只需改动一根导线就可测得干路总电流，请在图乙中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；
（4）若闭合开关后，两灯均亮，但电流表指针不发生偏转，那么原因可能是 。
A．电流表内部开路 B．开关处接触不良
C．电流表被短路 D．电源供电不足
五、解答题。
16．（2022秋•广州期中）如图所示，电路中的小灯泡L1、L2是 （填“串联”或“并联”）的，电流表测的是 的电流，闭合开关，两灯都发光，若此时小灯泡L1的灯丝断了，小灯泡L2将 （填“发光”或“不发光”），请在虚线框内画出对应的电路图。
17．（2022秋•红桥区期中）上《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数为 A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向。
使用规则
违反使用规则的后果
要使电流表串联在被测电路中
如果跟被测电路并联会造成短路，轻则会使被测电路中的用电器不工作，重则烧坏电流表和电源，此时电流表示数不等于通过用电器的电流
要让电流从电流表“+”接线柱流入，从“-”接线柱流出
如果“+”“一”接线柱接反，则电流表的指针反向偏转，不仅测不出电路，指针还会被打弯，损坏电流表
被测电流不能超过电流表的量程
如果被测电流超过电流表的量程，则指针偏转的角度过大，指针会被打弯，甚至会烧坏电流表
绝对不能把电流表不经过其他用电器直接接在电源的两极上
电流表可以看做一根导线，若把电流表直接连接到电源的两极上，会造成短路，烧坏电流表，甚至有可能烧坏电源
