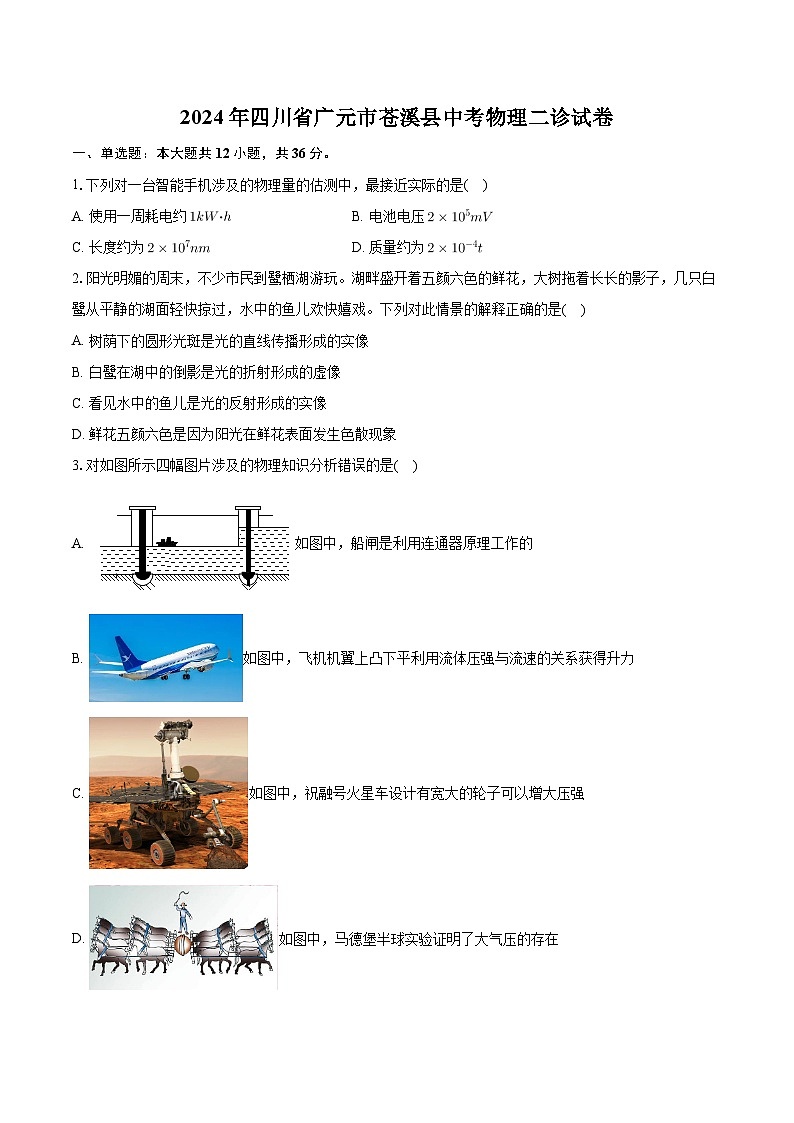

2024年四川省广元市苍溪县中考物理二诊试卷

这是一份2024年四川省广元市苍溪县中考物理二诊试卷，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1.下列对一台智能手机涉及的物理量的估测中，最接近实际的是( )
A. 使用一周耗电约B. 电池电压
C. 长度约为D. 质量约为
2.阳光明媚的周末，不少市民到鹭栖湖游玩。湖畔盛开着五颜六色的鲜花，大树拖着长长的影子，几只白鹭从平静的湖面轻快掠过，水中的鱼儿欢快嬉戏。下列对此情景的解释正确的是( )
A. 树荫下的圆形光斑是光的直线传播形成的实像
B. 白鹭在湖中的倒影是光的折射形成的虚像
C. 看见水中的鱼儿是光的反射形成的实像
D. 鲜花五颜六色是因为阳光在鲜花表面发生色散现象
3.对如图所示四幅图片涉及的物理知识分析错误的是( )
A. 如图中，船闸是利用连通器原理工作的
B. 如图中，飞机机翼上凸下平利用流体压强与流速的关系获得升力
C. 如图中，祝融号火星车设计有宽大的轮子可以增大压强
D. 如图中，马德堡半球实验证明了大气压的存在

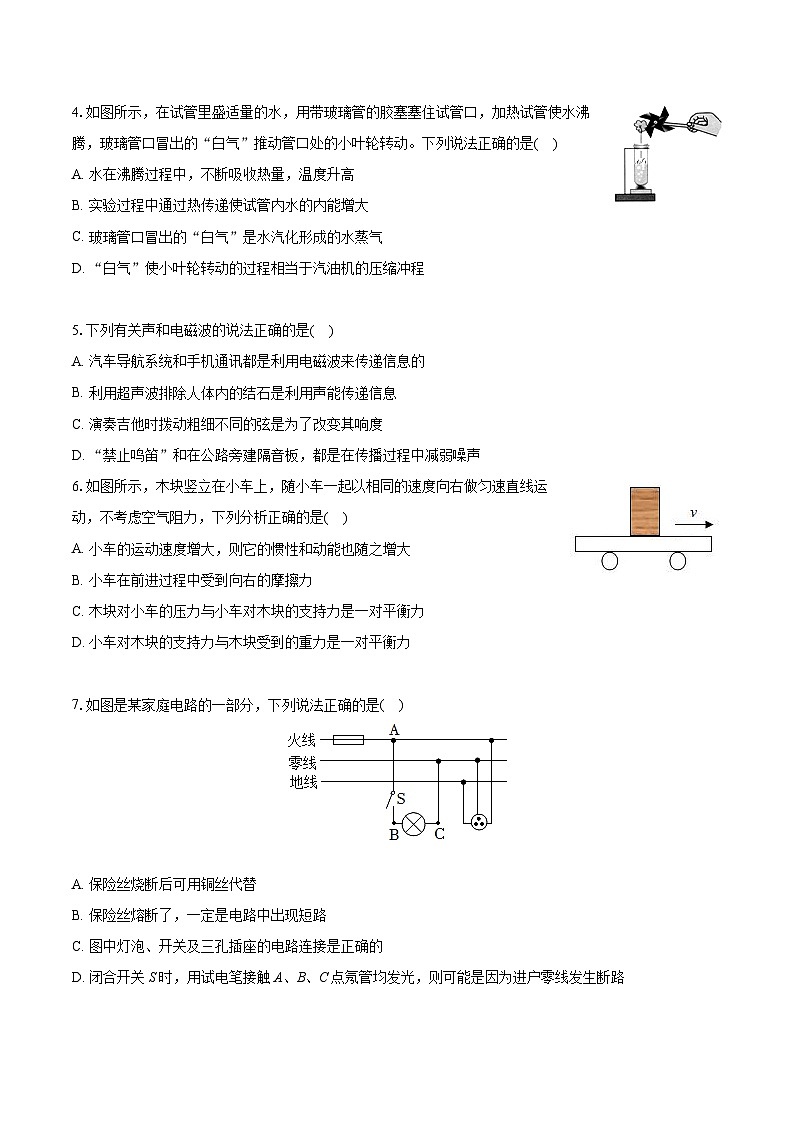

4.如图所示，在试管里盛适量的水，用带玻璃管的胶塞塞住试管口，加热试管使水沸腾，玻璃管口冒出的“白气”推动管口处的小叶轮转动。下列说法正确的是( )
A. 水在沸腾过程中，不断吸收热量，温度升高
B. 实验过程中通过热传递使试管内水的内能增大
C. 玻璃管口冒出的“白气”是水汽化形成的水蒸气
D. “白气”使小叶轮转动的过程相当于汽油机的压缩冲程
5.下列有关声和电磁波的说法正确的是( )
A. 汽车导航系统和手机通讯都是利用电磁波来传递信息的
B. 利用超声波排除人体内的结石是利用声能传递信息
C. 演奏吉他时拨动粗细不同的弦是为了改变其响度
D. “禁止鸣笛”和在公路旁建隔音板，都是在传播过程中减弱噪声
6.如图所示，木块竖立在小车上，随小车一起以相同的速度向右做匀速直线运动，不考虑空气阻力，下列分析正确的是( )
A. 小车的运动速度增大，则它的惯性和动能也随之增大
B. 小车在前进过程中受到向右的摩擦力
C. 木块对小车的压力与小车对木块的支持力是一对平衡力
D. 小车对木块的支持力与木块受到的重力是一对平衡力
7.如图是某家庭电路的一部分，下列说法正确的是( )
A. 保险丝烧断后可用铜丝代替
B. 保险丝熔断了，一定是电路中出现短路
C. 图中灯泡、开关及三孔插座的电路连接是正确的
D. 闭合开关S时，用试电笔接触A、B、C点氖管均发光，则可能是因为进户零线发生断路

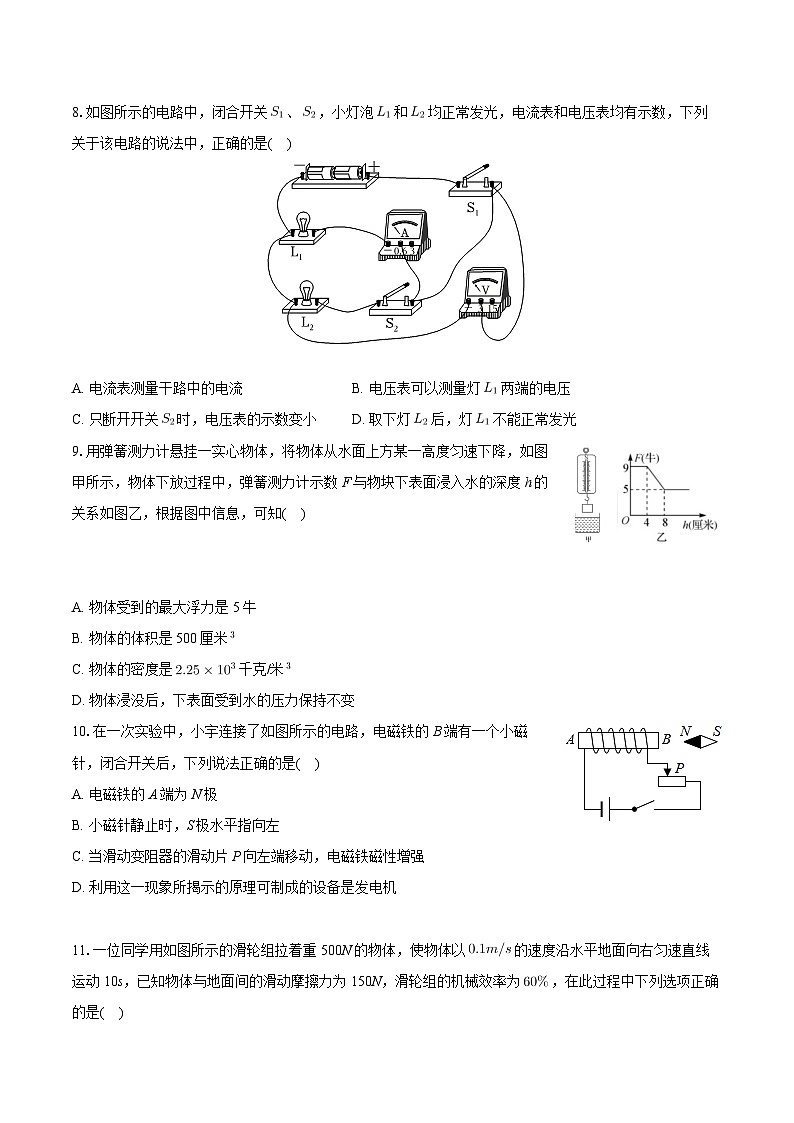

8.如图所示的电路中，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数，下列关于该电路的说法中，正确的是( )
A. 电流表测量干路中的电流B. 电压表可以测量灯两端的电压
C. 只断开开关时，电压表的示数变小D. 取下灯后，灯不能正常发光
9.用弹簧测力计悬挂一实心物体，将物体从水面上方某一高度匀速下降，如图甲所示，物体下放过程中，弹簧测力计示数F与物块下表面浸入水的深度h的关系如图乙，根据图中信息，可知( )
A. 物体受到的最大浮力是5牛
B. 物体的体积是500厘米
C. 物体的密度是千克/米
D. 物体浸没后，下表面受到水的压力保持不变
10.在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是( )
A. 电磁铁的A端为N极
B. 小磁针静止时，S极水平指向左
C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强
D. 利用这一现象所揭示的原理可制成的设备是发电机
11.一位同学用如图所示的滑轮组拉着重500N的物体，使物体以的速度沿水平地面向右匀速直线运动10s，已知物体与地面间的滑动摩擦力为150N，滑轮组的机械效率为，在此过程中下列选项正确的是( )
A. 绳子自由端移动的距离为3mB. 拉力做的有用功为500J
C. 拉力做的额外功为150JD. 拉力做功的功率为25W
12.如图甲所示的电路中，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，两电压表示数与电流表示数变化的关系图像如图乙所示，则下列说法正确的是( )
A. a曲线表示电压表示数与电流表示数变化的关系图像
B. 电源电压为8V
C. 灯泡正常发光时滑动变阻器连入电路的阻值为
D. 灯泡的额定功率为
二、填空题：本大题共7小题，共28分。
13.2019年1月，“嫦娥四号”成功着陆。“嫦娥四号”在减速过程中，动能______选填“增大”“不变”或“减小”，这个过程中，以月球为参照物，“嫦娥四号”是______的选填“运动”或“静止”。
14.某小组利用如图所示的装置探究凸透镜成像的规律，此时光屏上呈现了烛焰清晰的像，该像是倒立、__________选填“放大”或“缩小”的实像，该成像特点是__________选填“照相机”“投影仪”或“放大镜”的成像原理。
15.如图所示，灯泡、分别标有“”和“”字样灯丝电阻不变，，电源电压恒定。若S、、均闭合，正常发光，电流表示数为，则电源电压为______ V；若只闭合S，电流表读数为，则：______。
16.如图所示，将一边长为10cm的正方体木块，轻放入一个装有水的薄壁圆柱形容器中，木块静止时露出液面的高度为2cm，则该木块底部受到的液体压强为______ Pa，木块受到的重力为______。
17.将两个质量相同的橡皮泥做成实心球形和碗形，分别放入甲、乙两杯水中，静止时如图所示，由此可知，橡皮泥的密度_____水的密度，甲杯中橡皮泥所受的浮力______乙杯中橡皮泥所受的浮力。两空均选填“大于”“小于”或“等于”
18.水能属于______选填“可再生”或“不可再生”能源，水从高处向低处流动时，重力势能转化为动能。水电站是利用水能资源的一项重大工程，水力发电机每小时能发出6000度电，这相当于完全燃烧______ kg无烟煤产生的能量。无烟煤的热值为
19.如图甲是通过小灯泡L的电流随其两端电压变化的关系图象。现将小灯泡L与电阻R接入图乙所示的电路中，只闭合S，小灯泡的实际功率为，再闭合，电流表的示数为。则电阻R的阻值为______，整个电路的总功率为______ W。
三、作图题：本大题共2小题，共4分。
20.如图所示，轻质杠杆OA可绕O点在竖直平面内转动，请在图示位置画出小球所受重力G和使杠杆保持平衡的最小力F的示意图。
21.图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线
四、实验探究题：本大题共3小题，共20分。
22.小明周末在苍溪梨仙湖边游玩时捡到一块鹅卵石，并带回实验室对该石块的密度进行了测量。
将天平放在水平台面上，把游码移到标尺左端的零刻度线处，分度盘上的指针如图甲所示，此时应将平衡螺母向______选填“左”或“右”调节，使天平横梁平衡；
小明用天平称量鹅卵石的质量时，在最小的砝码放入右盘后，指针由分度盘中央刻度线的左侧转至右侧。此时小明取下最小的砝码，下一步操作是______选填“A”或“B”；
A.调节平衡螺母
B.移动游码
当横梁再次平衡时，所用砝码和游码在标尺上的位置如图乙所示，接着测鹅卵石体积如丙图所示；则该鹅卵石的密度为______。
23.某实验小组用规格完全相同的实验器材，对初温相同的100g水，200g水、100g煤油进行加热，如图所示。
若要探究不同物质的吸热差异应选择______选填“甲、乙、丙”中的两个两图进行对比实验；
水沸腾时，小组成员观察到烧杯内出现的气泡是______选填“A”、“B”或“C”图；
在处理实验数据时，小组成员绘制了从开始加热到沸腾前液体的温度随时间变化图像如图丁，分析可知100g煤油对应的图像是______选填“b”或“c”，已知水的比热容大于煤油的比热容。
24.某物理实验小组正在使用“伏安法”测量未知电阻阻值，实验电路如图甲所示电源电压。
请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉。
闭合开关后，当滑片移到某一位置时，电压表示数为，电流表示数如图乙所示，则未知电阻______。
利用图甲实验器材还能完成下列探究实验______选填“A”或“B”。
A.探究电流与电压的关系
B.探究电流与电阻的关系。
实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案也可测出阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为；
②闭合开关S，滑片P移到b端时，读出电压表示数为；
③待测电阻______用已知和测量出的物理量符号、表示。
五、计算题：本大题共2小题，共12分。
25.桔槔是《天工开物》中记载的一种原始的汲水工具。如图所示，硬杆用细绳悬挂在树上，杆可绕O点自由旋转且与树之间无作用力，用细绳将重力为20N、容积为的桶悬挂在B端，在A端重120N的拗石辅助下，人可轻松将一桶水从井中提起，OA：：2；悬挂桶的绳子始终保持在竖直方向上，忽略杆和绳的重力。
桶装满水时，求水的质量；
空桶在井中漂浮时，求桶排开水的体积；
一重力为480N的人用桔槔将装满水的桶提出水面后忽略桶外壁沾水，桔槔处于平衡状态时，人与地面的受力面积为，求人对地面的压强。
26.某电压力锅，额定电压220V，有加热和保温两个挡位，其简化电路图如图甲所示。、都是加热电阻。加热挡时只有电阻工作，加热功率为1000W；保温挡时只有电阻工作，电阻。S为温控开关，可自动实现“加热”和“保温”状态的转换。求：
压力锅的保温功率；
将3kg水从加热到，若压力锅的加热效率为，额定电压下，加热这些水，需要多少秒？
若电路只让压力锅单独工作200s，图乙中的电能表转盘转了110转，请算出它的实际加热功率。
答案和解析
1.【答案】D
【解析】解：一台智能手机一天耗电量约，使用一周耗电，故A错误；
一台智能手机的电池电压约在之间，，故B错误；
一台智能手机的长度约为15cm，，故C错误；
一台智能手机的质量约在之间，，故D正确。
故选：D。
一台智能手机一天耗电量约，据此计算使用一周耗电量；
一台智能手机的电池电压约在之间，长度约为15cm，质量约在之间。
本题以智能手机为背景，考查学生对手机耗电量、电池电压、长度、质量的了解，体现物理与生活的联系。
2.【答案】A
【解析】解：A、茂密树林下的圆心光斑是太阳通过树叶间的小空隙所成的实像，即小孔成像，是由于光的直线传播形成的，故A正确。
B、白鹭在湖中的倒影属于平面镜成像，是由光的反射形成的虚像，故B错误；
C、看到水中的鱼是由于光从水中斜射入空气中，进入人的眼睛的，是光的折射现象形成的虚像，比鱼实际位置偏高浅，故C错误；
D、鲜花五颜六色是因为阳光在鲜花表面发生了反射现象，鲜花只能反射与它相同颜色的光，故D错误。
故选：A。
光在同种、均匀、透明介质中沿直线传播，影子、日食、月食、小孔成像都是光沿直线传播形成的；
光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
本题考查了一些生活中的常见现象中蕴含的物理知识，注重了理论联系实际，体现了物理来源于生活，服务于生活的宗旨。
3.【答案】C
【解析】解：A、船闸的下游阀门打开时，下游和闸室构成连通器，上游阀门打开时，上游和闸室构成连通器；所以，船闸是利用连通器原理工作的，故A正确；
B、飞机机翼设计成流线型，上方空气流速大、压强小，下方空气流速小、压强大，则机翼受到向上的压强差，即产生了向上的升力，故B正确；
C、“祝融号”火星车设计有宽大的轮子，是在压力一定时，通过增大受力面积来减小压强，故C错误；
D、马德堡半球实验证明了大气压的存在，故D正确。
故选：C。
连通器的特点：上端开口下端连通的容器。连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面总是相平的；
流体流速越大的地方压强越小，流速越小的地方压强越大；
减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力；
马德堡半球实验证明了大气压存在。
本题主要考查了大气压、流体压强和流速的关系、减小压强的方法、连通器原理等，综合性强，但难度不大，掌握基本规律是关键。
4.【答案】B
【解析】解：A、水在沸腾时，吸收热量，但温度保持在沸点不变，故A错误；
B、对水加热过程中是通过热传递使水的内能增大的，故B正确；
C、玻璃管口冒出的“白气”是水蒸气遇冷液化形成的小水滴，故C错误；
D、“白气”使小叶轮转动的过程中，内能转化为机械能，相当于汽油机的做功冲程，故D错误。
故选：B。
液体沸腾的特点：吸收热量，温度保持不变；
做功和热传递都能改变物体的内能；
物质由气态变成液态的过程叫液化；
蒸气推动轮机转动过程中，对外提供动力，相当于做功冲程。
本题考查了沸腾的特点、液化现象、能量的转化、改变物体内能的方法，属于综合性题目。
5.【答案】A
【解析】解：A、汽车导航系统是利用电磁波传递信息的，电磁波可在真空中传播，手机也是通过电磁波来传递信息的，故A正确；
B、医院超声排除人体内的结石利用超声波可以传递能量，故B错误；
C、弹奏吉他时拨动粗细不同的弦是为了改变其音调，故C错误；
D、“禁止鸣笛”是在声源处减弱噪声，在公路旁建隔音板，是在传播过程中减弱噪声，故D错误。
故选：A。
汽车导航系统和手机通讯都是利用电磁波传递信息的；
声音既可以传递信息也可以传递能量；
声音三个特性：音调、响度和音色。音调跟发声体的振动频率有关；响度跟发声体的振幅和距发声体的距离有关；音色跟发声体的材料和结构有关；
减弱噪声有三种途径：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱。
本题考查了声音的作用、响度大小的决定因素、电磁波与超声波的异同等内容，是一道基础题。
6.【答案】D
【解析】解：A、惯性是物体保持原来运动状态不变的性质，其大小只与物体的质量有关，物体的运动速度不影响惯性，所以小车的运动速度增大，它的惯性不变。故A错误；
B、小车在前进过程中受到向左的摩擦力，故B错误。
C、木块对小车的压力与小车对木块的支持力是作用在不同物体上的两个力，不是一对平衡力。故C错误；
D、小车对木块的支持力与木块受到的重力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力。故D正确。
故选：D。
利用以下知识分析解答：
影响惯性大小的因素只有质量，至于速度大小、受力大小，都不影响惯性。
平衡力的判断，两个力必须同时满足四个条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上。缺一不可。
摩擦力的方向总是与物体相对运动或相对运动的趋势的方向相反。
此类题考查二力平衡的条件、影响惯性大小的因素等知识，具有较强的综合性，但难度不大，掌握基础知识即可正确解题。
7.【答案】D
【解析】解：
A、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高，铜丝不会熔化，就起不到保护作用了，故A错误；
B、家庭电路中的保险丝熔断了，是因为电路中的电流过大，而电路中电流过大的原因可能是电路某处发生了短路，也可能因为家庭电路中用电器的总功率过大，故B错误；
C、由图可知，三孔插座的左孔和上孔接法是错误的，故C错误；
D、用试电笔测试A、B、C三点，氖管都发光，这说明从火线到ABC点之间的电路都是完好的，没有断路，所以故障可能是进户零线断路，故D正确。
故选：D。
保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作；
电路中电流过大的原因为：一是短路；二是总功率过大；
三孔插座接法：左零、右火、上接地；灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；
试电笔接触火线时，氖管会发光。
本题考查了家庭电路的连接、家庭电路电流过大的原因、试电笔的使用及家庭电路故障的判断，属于基本技能的考查。
8.【答案】B
【解析】解：由图可知，电流从电源正极出发，经开关后分成两股，一股经电流表、灯泡，回到电源负极；另一股经开关，灯泡，回到电源负极，因此，两灯泡并联，电压表测并联电路的电压。
A、由此可判断，电流表测灯泡支路的电流，故A错误；
B、电压表测并联电路的电压，所以也相当于测两端的电压，故B正确；
C、只断开开关时，电压表的示数不变，故C错误；
D、由于并联电路各支路互不影响，因此，取下时，能正常发光，故D错误。
故选：B。
分析实物图得出电路连接方法以及电流表和电压表的位置，结合并联电路的特点、电流表和电压表的使用方法分析判断。
本题考查了并联电路的特点以及电流表和电压表的使用方法，分析实物图得出电路连接方法以及电流表和电压表的位置是关键。
9.【答案】C
【解析】解：
A、图象知，物重，当物体完全浸没时，拉力，则该物体受到的最大浮力：，故A错误；
B、由得物体的体积：，故B错误；
C、物体的质量：，物体的密度：，故C正确；
D、物体下降过程中，下表面在水中的深度变大，由可知，水对容器底部的压强变大，根据可知下表面受到的压力变大，故D错误。
故选：C。
根据图象，分析出物体的重力G，完全浸没时的拉力F，从而可根据求出完全浸没时的浮力，即最大浮力；
利用阿基米德原理求完全浸没时排开液体的体积，即物体的体积；
利用物体的重力求出质量，根据密度公式得出物体的密度；
物体下降过程中，下表面在水中的深度变大，利用可知水对容器底部的压强变化，根据可知压力的变化。
本题用到的知识点有重力、质量、密度、阿基米德原理、液体压强等，考查学生结合图象对所学知识进行综合分析的能力，难度较大。
10.【答案】A
【解析】解：A、电流从右端流入，左端流出，故据安培定则可知，此时电磁铁的A端是N极，B端是S极，故正确；
B、据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，故错误；
C、滑动变阻器的滑动片P向左端移动，电阻变大，电流变小，故电磁铁的磁性变弱，故错误；
D、该实验表明了电能生磁，此现象与发电机无关，故错误；
故选
开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化．
该题考查了安培定则的应用、磁极间的作用规律的应用、电磁铁磁性强弱的影响因素等知识点，是一道综合题．
11.【答案】D
【解析】解：A、由可知，物体移动的距离：，
由图可知，绳子自由端移动的距离：，故A错误；
B、拉力做的有用功：，故B错误；
C、由可知，拉力做的总功：，
拉力做的额外功：，故C错误；
D、拉力做功的功率：，故D正确。
故选：D。
根据求出物体移动的距离，由图可知，绳子自由端移动的距离；
利用求有用功；
利用求总功，利用求拉力做的额外功；
利用求拉力做功的功率。
本题考查使用滑轮组时功、功率和机械效率公式的应用，关键是从图中得出滑轮组绳子的有效股数。
12.【答案】D
【解析】解：由图甲可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，测滑动变阻器两端的电压，电流表测电路中的电流；
A、由图甲可知，滑片P从最右端滑至灯泡正常发光的位置时，滑动变阻器接入电路的电阻变小，由欧姆定律可知此时电路中的电流变大，由串联电路的分压原理可知，滑动变阻器两端的电压也变小，即电压表的示数，随着电流表示数的增大而减小，结合图乙可知，b曲线表示电压表示数与电流表示数变化的关系图像，则a曲线表示电压表示数与电流表示数变化的关系图像，故A错误；
B、由图乙可知电路中的电流为时，的示数为8V，的示数为1V，由串联电路的电压特点可知，电源电压：，故B错误；
C、灯泡正常发光时电路中的电流最大，由图乙可知此时电路中的电流为，此时滑动变阻器两端的电压为2V，
由欧姆定律可知，此时滑动变阻器连入电路的阻值：，故C错误；
D、由串联电路的电压特点可知，灯泡正常发光时的电压：，
则灯泡的额定功率：，故D正确。
故选：D。
由图甲可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，测滑动变阻器两端的电压，电流表测电路中的电流；
由图甲可知，滑片P从最右端滑至灯泡正常发光的位置时，滑动变阻器接入电路的电阻变小，由欧姆定律可知此时电路中的电流变小，由串联电路的分压原理可知，滑动变阻器两端的电压也变小，据此结合图乙分析判断出两电压表示数与电流表示数变化的关系对应的图像；
根据图乙可知电路中的电流为时两电压表的示数，根据串联电路的电压特点求出电源电压；
灯泡正常发光时电路中的电流最大，根据图乙可知此时电路中的电流，以及滑动变阻器两端的电压，根据欧姆定律求出此时滑动变阻器连入电路的阻值；
根据串联电路的电压特点求出灯泡正常发光时的电压，根据求出灯泡正常发光时的功率，即为灯泡的额定功率。
本题考查串联电路的特点、欧姆定律和电功率公式的应用，关键是根据图像读出相关的信息。
13.【答案】减小 运动
【解析】解：“嫦娥四号”减速落月过程中，质量不变，速度减小，其动能减小；
“嫦娥四号“在落月过程中，“嫦娥四号”相对于月球的位置不断发生变化，故以月球为参照物“嫦娥四号”是运动的。
故答案为：减小；运动。
影响动能的因素是质量和速度；
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
本题以嫦娥四号为背景，考查了影响动能的因素、运动相对性等知识，是一道综合题。
14.【答案】缩小 照相机
【解析】解：由图可知，此时，凸透镜成倒立、缩小的实像，该成像特点是照相机的成像原理。
故答案为：缩小；照相机。
凸透镜成实像时，当，成倒立缩小的实像，应用为照相机。
本题考查了凸透镜成像规律及其应用，属于基础题。
15.【答案】3 2：1
【解析】解：三个开关均闭合时，短路，R与并联，且正常发光，由并联电路电压规律可得：，
电流表测量通过R的电流，其示数为：；
只闭合开关S时，R与串联，开路，L1的电阻：，电路的总电阻为：，
电流表的示数：，则：：：
故答案为：3；2：
三个开关均闭合时，短路，R与并联，根据并联电路电压规律可知电源电压，再应用欧姆定律计算通过R的电流；
只闭合开关S时，R与串联，开路，串联电路电阻规律和欧姆定律计算电路中的电流。
本题考查动态电路分析及欧姆定律的应用，难度适中。
16.【答案】800 8
【解析】解：一边长为10cm的正方体木块，木块静止时露出液面的高度为2cm，底部深度，由可得，木块底部受到的液体压强为；
木块排开液体的体积：，
木块受到的浮力：，
由题图可知，木块漂浮，根据物体浮沉条件可得，木块受到的重力。
故答案为：800；8。
根据木块静止时露出液面的高度可求木块底部所处的深度，利用求出木块底部受到液体压强；
根据求出木块排开液体的体积，利用求出木块受到的浮力，再根据物体漂浮，浮力等于重力得出木块受到的重力。
本题考查了液体压强公式和物体浮沉条件的应用，难度中等。
17.【答案】大于 小于
【解析】解：实心球橡皮泥沉到容器底部，根据物体浮沉条件可知，橡皮泥的密度大于水的密度；
实心球橡皮泥受到的浮力：①
碗状橡皮泥漂浮在水面，碗状橡皮泥受到的浮力：②
由①②可得：。
故答案为：大于；小于。
实心球橡皮泥沉到容器底部，受到的浮力；碗状橡皮泥漂浮在水面，受到的浮力；而碗状和实心球状的橡皮泥受到的重力相同，据此判断它们所受浮力的大小关系。
本题考查了学生对物体浮沉条件的掌握和运用，确定碗状和实心球状的橡皮泥受到的重力相同是本题的关键。
18.【答案】可再生 600
【解析】解：水能可以重复利用，能源源不断从自然界获取，属可再生能源；
无烟煤完全燃烧释放的能量：
；
无烟煤的质量：
。
故答案为：可再生；600。
能够短时间从自然界得到补充的是可再生能源，短时间得不到补充的是不可再生能源；
无烟煤完全燃烧释放的能量与电能相等，；根据计算煤的质量。
本题考查了能源的分类、热值的计算等知识，难度不大。
19.【答案】
【解析】解：只闭合S时，电路为L的简单电路，电流表测电路中的电流，
由图像可知，当，时，灯泡的实际功率：，
则电源的电压；
再闭合后，R与L并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，所以，通过灯泡的电流不变，
因并联电路中干路电流等于各支路电流之和，所以，通过R的电流：，
因并联电路中各支路两端的电压相等，所以，电路消耗的总功率：。
由可得，R的阻值：。
故答案为：10；。
由电路图可知，只闭合开关S时，电路为L的简单电路，电流表测电路中的电流，根据图像读出灯泡的实际功率为时的电压和电流，根据灯泡的电压可知电源的电压；
再闭合后，电阻和灯泡并联，电流表测量干路电流，根据通过灯泡的电流不变和并联电路电流规律可求出通过R的电流，根据可求出电路消耗的总功率，根据欧姆定律求出电阻R的阻值。
本题考查了并联电路的特点和欧姆定律、电功率公式的应用，关键是根据图像读出灯泡功率为时的电流和电压值。
20.【答案】解：小球所受重力G的方向是竖直向下的，作用点在重心，在阻力和阻力臂的乘积一定时，由杠杆平衡条件可知，动力臂越长，动力越小，由图可知，A点距离O点最远，故AO为力臂时，力是最小的，如图所示：

【解析】杠杆平衡条件：动力动力臂=阻力阻力臂，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
此题主要考查了杠杆中最小力的问题。解决此类题目的关键是确定出最长的力臂，并根据力臂的画法做出最小的力。
21.【答案】
【解析】过入射点作出法线，已知反射光线与平面镜的夹角为，可知反射角等于入射角等于，据此在法线上侧画出入射光线；
又知反射光线平行于凸透镜的主光轴，可知折射光线过凸透镜的焦点，如图所示
根据图示的反射光线与平面镜的夹角度数，可求反射角与入射角的度数，据此画出入射光线；然后再根据凸透镜的三条特殊光线作出折射光线。
在画透镜的光路图和光的反射光路图时，要注意实线与虚线的区别，注意真实光线为实线，法线为虚线。
22.【答案】右
【解析】解：由图甲可知，将天平放在水平桌面上，并将游码移至横梁标尺左端的零刻度线后，指针处于分度盘的左侧，此时应将平衡螺母向右调节，使天平横梁平衡；
由图甲可知，测量质量时加入最小的5g砝码后，指针偏向左侧，说明砝码的总质量较小，这时鹅卵石的质量大于右盘中砝码的总质量；接下来的操作是：向右移动游码，直至天平平衡，故选B；
据图乙可知，此天平标尺的分度值是，故此时鹅卵石的质量是：；
由图丙可知，量筒中水的体积；量筒中水和鹅卵石的总体积；故鹅卵石的体积：
，
该鹅卵石的密度为：
。
故答案为：右；；。
使用天平时，先将天平放在水平桌面上，并将游码移至横梁尺左端的零刻度线后，再调节天平横梁上的平衡螺母左偏右调、右偏左调，使指针指在分度盘的中线处；
称量物体时左盘放物体，右盘放砝码砝码用镊子夹取，砝码的放置顺序是从大到小，当最小的砝码也不能使横梁平衡时，应通过调节游码使横梁平衡；
物体的质量等于砝码的质量加上游码的示数；根据量筒的读数规范读出两个示数，进一步求得鹅卵石体积；根据密度公式计算出鹅卵石的密度。
本题是固体密度的测量实验，主要考查天平使用、读数和量筒的读数，属于基本实验考查。
23.【答案】甲、丙 B c
【解析】解：若要探究不同物质的吸热差异，根据控制变量法的要求，要控制物质的质量相同，改变物质的种类，故应选择甲、丙两图进行对比实验。
水沸腾时，烧杯中的水进行剧烈的汽化现象，气泡在上升过程中不断变大，故小组成员观察到烧杯内出现的气泡是B图。
水的比热容大于煤油的比热容，质量相同的水和煤油相比，在吸收相同的热量加热时间相同时，煤油的温度变化量比较大，故100g煤油对应的图像是c。
故答案为：甲、丙；；。
我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量即比较加热时间，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量即加热相同的时间，比较温度的变化，温度变化小的吸热能力强；
水沸腾时和沸腾前的现象区别：液体沸腾前吸收热量，温度不断升高，气泡上升时不断变小；液体沸腾时吸收热量，温度保持不变，气泡上升时不断增大。
本题是探究水沸腾时温度变化的特点及比较不同物质的吸热能力，同时考查控制变量法、转换法的应用和比较吸热能力的方法和的运用，为热学中的重要实验。
24.【答案】
【解析】由图知电源电压为3V，所以电压表选用的量程与定值电阻并联，如图所示：
；
由图乙可知，电流表的量程为，分度值为，电流为，
由欧姆定律得未知电阻：
；
根据控制变量法可知利用本实验器材还能完成探究电流与电压的关系，故选：A；
①闭合开关S，滑片P移到a端时，读出电压表示数为；
②闭合开关S，滑片P移到b端时，读出电压表示数为；
③在①中，电压表测电源电压；
在②中，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为：
，由欧姆定律，电路中的电流：
根据串联电路的规律和欧姆定律得待测电阻：
故答案为：如图；；；
。
电压表并联在被测电阻两端
正确读取电流表读数，利用计算阻值
题目中控制电阻一定，可用来探究电流与电压的关系
用电压表分别测量出电源电压和变阻器的最大电阻连入电路中时定值电阻的电压，根据串联电路的规律和欧姆定律求出定值电阻的大小。
此题是“测量未知电阻阻值”的实验，考查了电路连接、注意事项、电路故障、电流表的读数、电阻的计算以及特殊的方法测量电阻等，考查的知识点多，综合性强，这些都是经常考查问题，需熟练掌握。
25.【答案】解：因为通的容积为容积为，则桶装满水的质量为：
；
空桶在井中漂浮时，受到的浮力，
由可得，桶排开水的体积：
；
水的重力，
桶和水的总重力，
由杠杆平衡条件可得：，
，
解得，作用在此人手上的拉力；
人对地面的压力，
人与地面的受力面积为，
人对地面的压强：
。
答：桶装满水时，水的质量为28kg；
空桶在井中漂浮时，桶排开水的体积为；
人对地面的压强。
【解析】已知水桶的容积，由密度公式变形可求得桶装满水时水的质量；
空桶在井中漂浮时，受到的浮力等于其重力，由公式变形可求得桶排开水的体积；
根据求得水的重力，由杠杆平衡条件可求得B端绳子的拉力，根据力的平衡条件求得手向上的拉力，人对地面的压力等于其重力加上绳子向上的拉力，已知人与地面的受力面积，由可求得人对地面的压强。
此题涉及到密度公式的应用、阿基米德原理的应用、压强的计算和杠杆平衡条件的应用等多个知识点，是一道综合性较强的题目。
26.【答案】解：根据题意可知，保温挡时只有电阻工作，
压力锅的保温功率：；
水吸收的热量：；
由可知，压力锅消耗的电能：，
由可知，压力锅的加热时间：；
表示电路中用电器每消耗电能，电能表的转盘转过3000转，
则电能表转盘转了110转，压力锅消耗的电能：；
压力锅的实际加热功率：。
答：压力锅的保温功率为20W；
将3kg水从加热到，若压力锅的加热效率为，额定电压下，加热这些水，需要600s；
它的实际加热功率为660W。
【解析】根据题意可知，保温挡时只有电阻工作，利用求出压力锅的保温功率；
利用求出水吸收的热量；利用效率公式求出压力锅消耗的电能，利用求出加热时间；
表示电路中用电器每消耗电能，电能表的转盘转过3000转，据此求出电能表转盘转了110转，压力锅消耗的电能，利用求出实际加热功率。
本题是一道电热综合题，主要考查对电能表参数的理解和掌握、电功率公式、吸热公式以及效率公式的应用，有一定的难度。
