2024年山东省聊城市阳谷县中考一模物理试题（原卷版+解析版）
展开
这是一份2024年山东省聊城市阳谷县中考一模物理试题（原卷版+解析版），文件包含2024年山东省聊城市阳谷县中考一模物理试题原卷版docx、2024年山东省聊城市阳谷县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。
亲爱的同学，伴随着考试的开始，你又走到了一个新的人生驿站。请你在答题之前，一定要仔细阅读以下说明：
说明：
1.试题由选择题与非选择题两部分组成，共8页。选择题42分，非选择题58分，共100分，考试时间80分钟。
2.将姓名、考号填写在答题卡指定的位置。
3.试题答案全部写在答题卡上，完全按照答题卡中的“注意事项”答题。考试结束，答题卡和试题一并交回。
愿你放松心情，积极思维，充分发挥，争取交一份满意的答卷。
选择题（共42分）
一、单项选择题（每小题3分，共30分）
1. 如图所示，天舟六号货运飞船距离天和核心舱，正以相对核心舱的速度向核心舱匀速直线运行。下列说法中正确的是（ ）
A 后天舟六号到达天和核心舱
B. 以天和核心舱为参照物，天舟六号是静止的
C. 以天舟六号为参照物，天和核心舱是静止的
D. 以天舟六号为参照物，天和核心舱是运动的
【答案】D
【解析】
【详解】A．天舟六号货运飞船距离天和核心舱 19m ，正以相对核心舱 0.2m/s 的速度向核心舱匀速直线运行，所以天舟六号到达天和核心时间
故A错误；
B．以天和核心舱为参照物，天舟六号逐渐靠近天和核心舱，位置发生变化，所以是运动的，故B错误；
CD．以天舟六号为参照物，天和核心舱逐渐靠近天舟六号，位置发生变化，所以天和核心舱是运动的，故C错误，D正确。
故选D。
2. 水是万物之源，亦是生命之源。斗转星移，岁月更迭，水的形态会发生变化。关于自然界水的物态变化及吸放热，下列说法正确的是（ ）
A. 寒冬，堆好的雪人，过了几天发现变小了，是因为雪吸热后熔化
B. 洗热水澡后，卫生间玻璃变得模糊，是因为水吸热后汽化
C. 游泳上岸后，身上感觉冷是因为水吸热后升华
D. 滴水成冰，是因为水放热后凝固
【答案】D
【解析】
【详解】A．雪人没有熔化却变小了，是因为雪直接升华为水蒸气，升华吸热，故A错误；
B．洗热水澡后，卫生间玻璃变得模糊，是因为水蒸气遇冷液化形成的小水珠，液化放热，故B错误；
C．游泳上岸后，身上感觉冷是因为水吸热后变成水蒸气，属于汽化现象，故C错误；
D．滴水成冰，是因为水放热后由液态变成固态，属于凝固现象，故D正确。
故选D。

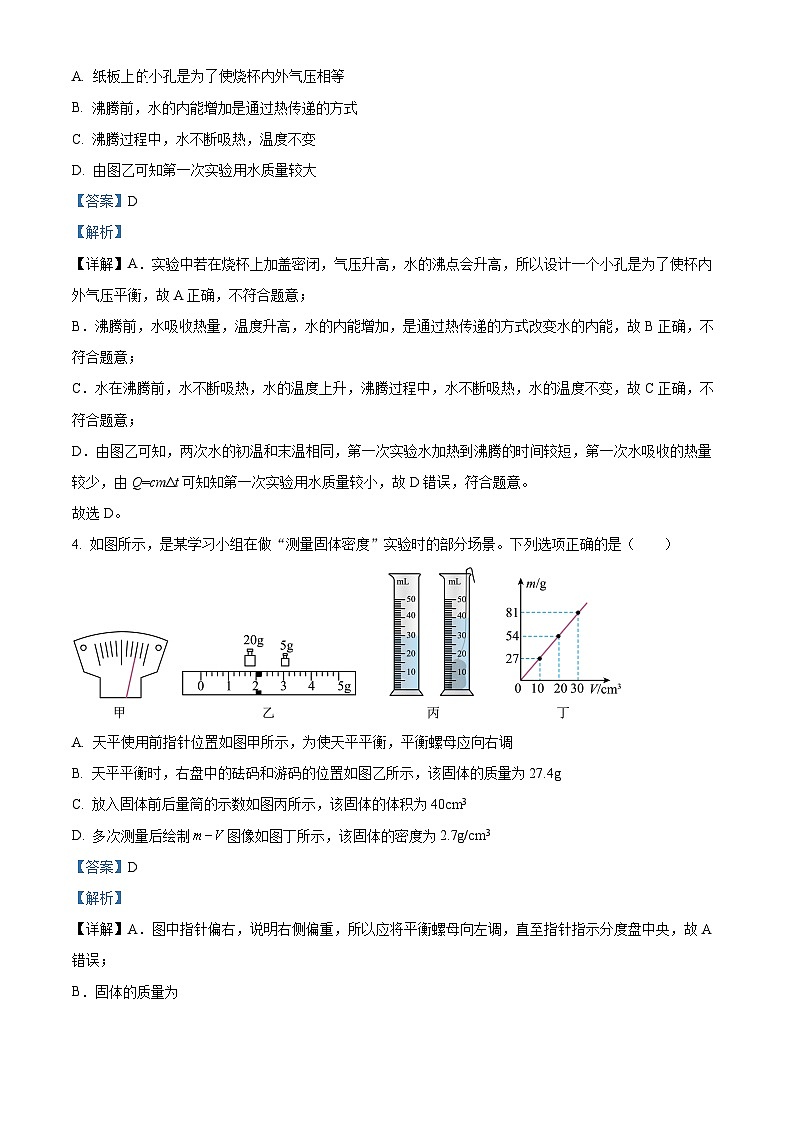

3. 利用如图甲所示的装置探究水沸腾时温度变化的特点，通过两次实验得到如图乙所示的温度随时间变化的图像。下列说法错误的是（ ）
A. 纸板上小孔是为了使烧杯内外气压相等
B. 沸腾前，水的内能增加是通过热传递的方式
C. 沸腾过程中，水不断吸热，温度不变
D. 由图乙可知第一次实验用水质量较大
【答案】D
【解析】
【详解】A．实验中若在烧杯上加盖密闭，气压升高，水的沸点会升高，所以设计一个小孔是为了使杯内外气压平衡，故A正确，不符合题意；
B．沸腾前，水吸收热量，温度升高，水的内能增加，是通过热传递的方式改变水的内能，故B正确，不符合题意；
C．水在沸腾前，水不断吸热，水的温度上升，沸腾过程中，水不断吸热，水的温度不变，故C正确，不符合题意；
D．由图乙可知，两次水的初温和末温相同，第一次实验水加热到沸腾的时间较短，第一次水吸收的热量较少，由Q=cmΔt可知知第一次实验用水质量较小，故D错误，符合题意。
故选D。
4. 如图所示，是某学习小组在做“测量固体密度”实验时的部分场景。下列选项正确的是（ ）
A. 天平使用前指针位置如图甲所示，为使天平平衡，平衡螺母应向右调
B. 天平平衡时，右盘中的砝码和游码的位置如图乙所示，该固体的质量为27.4g
C. 放入固体前后量筒的示数如图丙所示，该固体的体积为40cm3
D. 多次测量后绘制图像如图丁所示，该固体的密度为2.7g/cm3
【答案】D
【解析】
【详解】A．图中指针偏右，说明右侧偏重，所以应将平衡螺母向左调，直至指针指示分度盘中央，故A错误；
B．固体的质量为
故B错误；
C．该固体的体积
故C错误；
D．该固体的密度
故D正确。
故选D。
5. 如图所示，物体A放在粗糙程度相同的水平桌面上，用平行于桌面的细线通过定滑轮与小桶B相连。逐渐向小桶B中加入细沙，当小桶和细沙的总质量为m时，物体A恰好沿水平桌面匀速向右运动（忽略绳重和滑轮摩擦）。下列判断正确的是（ ）
A. 物体A受到的重力与桌面对它的支持力是一对相互作用力
B. 小桶对细线的拉力与细线对小桶的拉力是一对平衡力
C. 物体A向右运动过程中，受到水平向左的滑动摩擦力，大小为mg
D. 向小桶中加入细沙，物体A没有被拉动的过程中，A所受摩擦力的大小不变
【答案】C
【解析】
【详解】A．物体A受到的重力与桌面对它的支持力作用在同一物体上，不是一对相互作用力，是一对平衡力，故A错误；
B．小桶对细线的拉力与细线对小桶的拉力作用在不同物体上，是一对相互作用力，故B错误；
C．物体A向右匀速运动，处于平衡状态，受到向右的拉力与向左的滑动摩擦力是一对平衡力，大小相等，向右的拉力等于小桶和细沙的重力，即mg，故C正确；
D．向小桶中加入细沙，物体A没有被拉动的过程中，处于平衡状态，受到的摩擦力与拉力始终相等，而向右的拉力等于小桶和细沙的重力，小桶和细沙的重力不断变大，因此A受到的摩擦力也逐渐变大，故D错误。
故选C。
6. 掷实心球是通辽中考体育测试项目之一，如图所示是某同学掷出的实心球的运动轨迹，O点是实心球刚离开手的位置，A点是实心球运动到最高点的位置，B点是实心球落地前瞬间的位置，不计空气阻力，下列说法正确的是（ ）
A. 实心球在最高点A时，动能为零
B. 实心球从O点运动到A点时，动能转化为重力势能
C. 实心球从O点运动到B点的动能先增大后减小
D. 实心球在O点的机械能大于在B点的机械能
【答案】B
【解析】
【详解】A．实心球在最高点时，具有水平方向的速度，故动能不为零，A错误。
B．实心球从O点运动到A点时，高度增大，重力势能增大，速度减小，动能减小，故为动能转化为重力势能，故B正确；
C．实心球从O点运动到B点，速度先减小后增大，所以动能先减小后增大，故C错误；
D．因为不及空气阻力，只有动能和重力势能之间进行转化，机械能守恒，故D错误。
故选B。
7. 如图所示，杠杆OBA可绕O点在竖直平面内转动，（OB=2BA，在B点悬挂一个10N的重物G，在A点施加竖直向上的动力F1使杠杆OBA水平平衡（杠杆重力及摩擦均忽略不计），下列说法正确的是（ ）
A. 在A点施加竖直向上的力F1时，该杠杆是费力杠杆
B. 作用在A点的力F1的大小为5N
C. 如果重物的悬挂点B向O点移动，要使杠杆水平平衡，F1应变小
D. 若将作用于A点的力F1变为图中F2，要使杠杆水平平衡，F2应小于F1
【答案】C
【解析】
【详解】A．由图可知，在A点施加竖直向上的力F1时，动力臂为OA，阻力臂为OB，动力臂大于阻力臂，所以该杠杆是省力杠杆，故A错误；
B．由杠杆平衡条件可得，作用在A点的力F1的大小为
即
解得
故B错误；
C．如果重物的悬挂点B向O点移动，阻力臂变小，动力臂和阻力不变，由可知，要使杠杆水平平衡，F1应变小，故C正确；
D．若将作用于A点的力F1变为图中F2，动力臂减小，阻力与阻力臂不变，由可知，要使杠杆水平平衡，F2应大于F1，故D错误。
故选C。
8. 如图是喷气式飞机，它利用燃料燃烧后产生的高温、高压气体提供动力。下列有关该飞机说法正确的是（ ）
A. 发动机属于热机
B. 在升空的过程中，飞机周围的大气压逐渐变大
C. 加速升空时，飞机所受的力为平衡力
D. 飞机水平飞行时，机翼上方的气体流速大，压强大
【答案】A
【解析】
【详解】A．发动机利用燃料燃烧后产生的高温、高压气体提供动力，是利用内能做功的机械，属于热机，故A正确；
B．大气压随高度的增加而减小。在升空的过程中，飞机周围的大气压逐渐变小，故B错误；
C．加速升空时，飞机的运动速度在增大，即运动状态在发生变化，所受的力为非平衡力，故C错误；
D．飞机水平飞行时，机翼上方的气体流速大，压强小，故D错误。
故选A。
9. 如图所示是电阻R1、R2的电压—电流关系图像，下列说法正确的是（ ）
A. 电阻 R1两端电压为4V时，通过R1的电流是0.3A
B. 电阻 R1、R2串联，当电流为0.2A时，R1、R2两端总电压为3V
C. 电阻 R1、R2并联到2V电压下，干路中的电流是0.3A
D. 电阻 R1和R2的阻值之比是1∶2
【答案】B
【解析】
【详解】A．由图可知当电阻 R1两端电压为4V时，通过其电流为0.4A，故A错误；
B．由图像可知，若电阻 R1、R2串联，当电流为0.2A时，R1、R2两端电压分别为2V、1V，根据串联电路电压特点知，R1、R2两端总电压为
故B正确；
C．由图像可知，电阻 R1、R2并联到2V电压下时，通过R1、R2电流分别为0.2A、0.4A，由并联电路中干路中的电流等于各支路电流之和可知，干路中的电流
故C错误；
D．由图像可知，R1、R2为定值电阻，若电阻 R1、R2串联，当电流为0.2A时，R1、R2两端电压分别为2V、1V，根据欧姆定律知
电阻 R1和R2的阻值之比是
故D错误。
故选B。
10. 物理课上老师展示了一款磁悬浮地球仪，如图（a）所示，闭合开关，地球仪悬浮在空中。经过研究发现地球仪底部有一块磁铁，底座内部有电磁铁。莉莉画出了如图（b）所示的电路原理图，下列判断不正确的是（ ）
A. b图中用虚线代表的地球仪的A端是S极
B. 底座通电后能产生磁场是利用了电流的磁效应
C. a图中地球仪能够悬浮利用了同名磁极相互排斥的原理
D. 闭合开关后，向左移动P能增大地球仪的悬浮高度
【答案】D
【解析】
【详解】A．根据安培定则，电磁铁的上端是S极，同名磁极互相排斥，地球仪的A端是S极，故A正确，不符合题意；
B．底座通电后能产生磁场是利用了电流的磁效应，故B正确，不符合题意；
C．a图中地球仪能够悬浮利用了同名磁极相互排斥的原理，故C正确，不符合题意；
D．闭合开关后，向左移动P，滑动变阻器接入电路的电阻变大，根据欧姆定律，电路中的电流变小，电磁铁的磁性减弱，会减小地球仪的悬浮高度，故D错误，符合题意。
故选D。
二、多项选择题（本题包括三个小题；每小题4分，共12分。每个小题的选项中至少有两个选项符合题意。全部选对的得4分。选对但不全的得2分，有选错或不选的得0分）
11. 在探究凸透镜成像规律的实验中，光源、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到清晰的像。下列判断正确的是（ ）
A. 此时光屏上出现倒立、放大的实像，生活中的照相机就是利用这一原理制成的
B. 若保持光源和透镜位置不动，在凸透镜前面放一个适当的凹透镜，将光屏在光具座上向右移动，光屏上又会出现清晰的实像
C. 若只向左移动凸透镜，不改变光源和光屏的位置，光屏上能再次出现清晰的像
D. 实验中使用LED制成的“F”形光源比使用点燃的蜡烛成像稳定，且便于探究像与物的大小关系
【答案】BCD
【解析】
【详解】A．如图所示，此时物距大于像距，根据凸透镜成像原理，成倒立缩小的实像，照相机就是利用此原理制成的，故A错误；
B．若保持光源和透镜位置不动，在凸透镜前放一个适当的凹透镜，由于凹透镜对光线具有发散作用，会推迟光线会聚成像，所以应将光屏在光具座上向右移动，故B正确；
C．若向左移动凸透镜，当物距等于原来的像距，像距等于原来的物距时，根据光路是可逆的可知，光屏上能再次出现清晰的像，故C正确；
D．“F”形光源与烛焰相比，成像更稳定，且便于比较物与像的大小，故D正确。
故选BCD。
12. 工人用如图所示的滑轮组将重为800N的物体在5秒内匀速提升2m，其中动滑轮重100N（不计绳重和摩擦），下列判断正确的是（ ）
A. 绳端移动的距离为8m
B. 此滑轮组的机械效率为80%
C. 拉力做功的功率为360W
D. 若工人对绳子最大拉力为500N，则他最多可提起重为1400N的物体
【答案】CD
【解析】
【详解】A．由图通过动滑轮绳子的段数n=3，绳子自由端的距离
s=nh=3×2m=6m
故A错误；
BC．不计绳重和摩擦，绳子自由端的拉力
由得，拉力做作的功为
又根据可得，拉力做功的功率为
由可得，滑轮组的机械效率为
故B错误，C正确；
D．由题意知，工人对绳子最大拉力为500N，由
可得，他最多可提起重为
故D正确。
故选CD。
13. 如图甲所示，电源电压保持不变，R1=10Ω。闭合开关S，将滑动变阻器R2的滑片P从b端移动到a端的过程中，电流表示数随滑动变阻器R2连入电路的阻值的变化关系如图乙所示。下列说法正确的是（ ）
A. 电源电压为8V
B. R1的最小电功率为1.6W
C. 滑动变阻器R2的最大阻值为30Ω
D. 当滑片P位于中点时，R1与R2的电功率之比为2∶3
【答案】ACD
【解析】
【详解】A．由图甲可知，当滑动变阻器的滑片位于a端时，电路为R1的简单电路，此时电路中的电流最大，为0.8A，则电源电压
U=I最大R1=0.8A×10Ω=8V
故A正确；
BC．由图甲可知，当滑动变阻器的滑片位于b端时，两电阻串联，滑动变阻器全部接入电路，阻值为30Ω，此时电路中电流最小为0.2A，R1的电功率最小，R1的最小电功率
P1最小=I2最小R1=(0.2A)2×10Ω=0.4W
故B错误，C正确；
D．当滑片P位于中点时，变阻器接入电路的阻值为15Ω，R1与R2的电功率之比为
故D正确。
故选ACD。
非选择题（共58分）
三、填空题（每空1分，共11分）
14. 如图所示是战国时期的曾侯乙编钟，它由多个青铜制成的钟按大小编组悬挂。用相同力度敲击，大钟声音低沉、浑厚，小钟声音高昂、清脆，这是因为声音的__________不同。（填写声音特性名称）
【答案】音调
【解析】
【详解】用相同力度敲击编钟，编钟的大小不同，振动频率不同；大钟声音低沉、浑厚，小钟声音高昂、清脆，这是因为声音的音调不同。
15. 抽取式餐巾纸表面有花纹，对折成形，交错叠放，封装在纸盒里。如图所示，使用时打开封口，闻到餐巾纸淡淡的香味，这是__________现象。抽出一张就会带出下一张，主要依靠餐巾纸之间的__________力。
【答案】 ①. 扩散 ②. 摩擦力
【解析】
【详解】[1]打开塑料袋封口，闻到面巾纸淡淡的香味，这是扩散现象，是分子在不停地做无规则运动的结果。
[2]根据题意知道，抽取式面巾纸是叠套压实，表面有褶皱或压痕，说明接触面粗糙且有压力，当抽出第一张面巾纸时，两张纸之间则存在相对运动，所以，上一张面巾纸带起下一张面巾纸，主要依靠相邻两张面巾纸之间摩擦力。
16. 小明在科技博览阅读中，查阅了不同星球上重力与质量的关系图像，如图所示。通过图像可知，在甲、乙两个星球上，重力与质量都成________。一物体质量为10kg，它在甲星球上受到的重力为________N。
【答案】 ①. 正比 ②. 150
【解析】
【详解】[1]由图分析可知，物体的质量越大，所受的重力越大； 在甲、乙两个星球上，物体受到的重力跟质量的比值都不变， 所以物体所受的重力跟它的质量成正比。
[2]由图可知，当质量为8kg时，在甲星球上受到的重力为120N，由于重力跟它的质量成正比，所以当物体质量为10kg时，重力为
17. 中国航天科技集团研发的太阳能无人机已完成临近空间飞行实验，飞行高度超过2万米，是中国制造的又一经典之作。地面指挥系统利用 ________（选填“超声波”或“电磁波”）控制无人机，无人机搭载的电动机与图中的________（选填“甲”或“乙” ）装置原理相同。
【答案】 ①. 电磁波 ②. 乙
【解析】
【详解】[1][2]地面指挥系统利用电磁波控制无人机，无人机搭载的电动机与图中的乙装置原理相同，甲是电磁感应的实验装置，发电机是利用该原理制成的，乙是通电导体在磁场中受到力的作用，电动机是利用该原理制成的。
18. 如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是___________；乙图中的原因是___________。
【答案】 ①. 用电器总功率过大 ②. 短路
【解析】
【详解】[1][2]家庭电路中电流过大总共有两个原因：短路和总功率过大；用电器总功率等于各个用电器功率之和，甲图中并联的用电器太多，总功率太大，根据公式P=UI，电流会非常大；乙图中金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
19. 在图甲所示电路中，电源电压不变，R为热敏电阻，其阻值随温度变化关系如图乙所示，R0是定值电阻，闭合开关S，则：
①温度升高时，电压表的示数 ___________（选填“变大”、“变小”或“不变”）；
②温度降低时，电压表示数变化量与电流表示数变化量的比值 ___________（选填“变大”、“变小”或“不变”）。
【答案】 ①. 变大 ②. 不变
【解析】
【详解】由电路图可知，热敏电阻R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流。
[1]由图乙可知，温度升高时R的阻值变小，由串联电路的分压特点可知，R两端的电压变小，由串联电路电压的规律知定值电阻R0两端的电压变大，即电压表的示数变大。
[2]由图甲可知，电压表示数变化量与电流表示数变化量的比值等于R0的阻值，由于R0的阻值不变，则该比值不变。
四、作图题（20题2分，21题3分，共5分）
20. 为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
【答案】
【解析】
【详解】为测量容器中水深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，根据平面镜成像时，像与物到镜面的距离相等，则水面在BC的中点处，根据BC长度为
30.0cm-10.0cm=20.0cm
则水面在20.0cm刻度处，如图所示，同时看到水中D点的像也位于C点，连接AC与水面相交点O是入射点，连接DO是入射光线，OA是折射光线，如图所示：
21. 如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。正因如此，避险车道被称为高速公路上的“救命道”。请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
【答案】
【解析】
【详解】失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持力和沿斜面向下的阻力；三个力的作用点可画在车的重心上，沿三个力的方向分别画一条带箭头的线段，并分别在线段末尾标上相关字母，如图所示：
五、实验探究题（22题5分，23题5分，24题7分，共17分）
22. 某小组的同学用如图甲所示器材完成了“探究平面镜成像的特点”的实验。
（1）实验中用薄玻璃板代替平面镜目的是：便于确定像的______；
（2）实验中应选择与蜡烛①外形相同且______（选填“已点燃”或“未点燃”）的蜡烛②，移动蜡烛②发现其恰好能与蜡烛①的像完全重合，说明像与物______；
（3）将蜡烛①远离玻璃板，像的大小将______（选填“变大”、“变小”或“不变”）；
（4）如图乙，将玻璃板倾斜，蜡烛①的像将______（选填“仍然”或“不再”）与蜡烛①关于镜面对称。
【答案】 ①. 位置 ②. 未点燃 ③. 大小相同 ④. 不变 ⑤. 仍然
【解析】
【详解】（1）[1]实验中用玻璃板代替平面镜，玻璃板透光，能够成像，为了便于确定像的位置。
（2）[2][3]运用等效替代法用大小相同的两根蜡烛，点燃一根蜡烛再用未点燃蜡烛与点燃蜡烛的像重合，若能够完全重合，说明平面镜成像中，物像大小相等。
（3）[4]根据平面镜成像特点可知，物像大小相等，将蜡烛①远离玻璃板，蜡烛①的大小不变，则所成像的大小不变。
（4）[5]由平面镜成像原理可知，物与像关于平面镜对称，所以将玻璃板倾斜，蜡烛①的像将仍然与蜡烛①关于镜面对称。
23. 某同学利用图示装置测量滑动摩擦力的大小。水平传送带由微型电动机控制其运转，连接滑块和压块的细绳自然拉直，事先用电子秤分别测出滑块和压块的重力G1和G2。
（1）此装置中定滑轮的作用是改变力的______（填“大小”或“方向”）；
（2）本实验除了要保证压块在电子秤上保持静止外，还需控制的条件是______（填“①”或“②”）
①水平传送带必须匀速运转 ②定滑轮左侧连接滑块的细绳必须水平
（3）开启电源，应使皮带轮上方的传送带向______（填“左”或“右”）运动，此时滑块受到的滑动摩擦力方向为水平向______（填“左”或“右”）。读出电子秤的示数G3，此时滑块所受滑动摩擦力大小f=_______（用测得的物理量表示）。
【答案】 ①. 方向 ②. ② ③. 左 ④. 左 ⑤.
【解析】
【详解】（1）[1]如图所示，定滑轮的实质是一个等臂杠杆，此装置中定滑轮的作用是改变力的方向。
（2）[2] 本实验要保证压块在电子秤上保持静止，滑块才能相对于压块保持静止，当传送带运转时滑块受到的摩擦力大小就等于压块对滑块的拉力，所以传送带不一定要匀速运转，但是滑块受到拉力的方向必须是水平向右的，否则滑块受到的拉力就不等于摩擦力。所以，实验除了要保证压块在电子秤上保持静止外，还需控制的条件是：定滑轮左侧连接滑块的细绳必须水平。
（3）[3]因为滑块右端和细绳相连，要受到细绳的拉力，所以开启电源后，应使皮带轮上方的传送带向左运动。
[4]当传送带向左运动时，滑块受到细绳对它向右的拉力，有向右运动的趋势，所以此时滑块受到的滑动摩擦力方向为水平向左。
[5]如图所示，当传送带运转时，分析压块的受力情况，因为压块通过细绳对滑块的拉力等于滑块受到的摩擦力f，故此时压块受到细绳对它向上的拉力大小也就是f，由题意可知，压块还受到竖直向下的重力G2和竖直向上的支持力，也就是电子秤的示数G3；因为压块静止，受平衡力作用，所以压块受到细绳对它向上的拉力等于其受到的重力和支持力之差，即此时压块受到细绳对它向上的拉力等于滑块所受摩擦力大小为
24. 小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。
（1）请用笔画线代替导线，帮他连接好实物图。要求闭合开关后，滑片向右移，灯泡变亮__________；
（2）小明在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是__________（选填字母）；
A．滑动变阻器同时接入了下方的两个接线柱
B．灯泡的电阻太小
C．滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向__________移动，同时眼睛注意观察__________（选填“电流表”“电压表”或“灯泡”），直到灯泡正常发光；
（4）经过多次测量，小明绘制了小灯泡的I-U图像，如图丙所示，则该小灯泡的额定功率为__________W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该灯泡的额定功率，你认为老师的方案可能是__________（选填字母）；
A．只将电源电压减小
B．只更换一个其他规格的滑动变阻器
C．将该电压表并联到滑动变阻器的两端
（6）小明还想用该灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下：
①闭合开关S、S1，断开S2，移动滑动变阻器滑片，使电压表的示数为3V；
②保持滑动变阻器的滑片位置不动，闭合S、S2，断开S1，电压表示数为4.5V；则Rx=__________Ω。
【答案】 ①. ②. A ③. 右 ④. 电压表 ⑤. 3 ⑥. C ⑦. 5
【解析】
【详解】（1）[1]根据滑动变阻器的要求可知，闭合开关后，滑片向右移，灯泡变亮，说明滑动变阻器接入电路中的电阻变小，只能选择滑动变阻器的右侧的下端接线柱接入电路，如图所示：
（2）[2]根据题意可知，灯泡发光很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，说明滑动变阻器同时接入了下方的两个接线柱，故BC不符合题意，A符合题意。
故选A。
（3）[3][4]排除故障后，闭合开关，发现电压表的示数如图乙所示，电压表的示数为4V，小于额定电压，所以，接下来要增大灯泡两端的电压，由串联电路电压特点可知，滑动变阻器的两端电压就要降低，根据串联的分压原理，滑动变阻器接入电路中的电阻就变小，所以，应该将滑动变阻器的滑片向右边移动，同时眼睛注意观察电压表，直到灯泡达到额定电压为止，即小灯泡正常发光。
（4）[5]根据如图丙可知，当小灯泡的电压是6V时，通过小灯泡的电流是0.5A，所以，该小灯泡的额定功率为
（5）[6]若电压表标有15V的接线柱损坏了无法使用，根据串联电路的电压特点可知，可将该电压表并联到滑动变阻器的两端，电压表的量程可以选择0到3V的，当小灯泡的电压是6V时，滑动变阻器分的电压是2V，故AB不符合题意，C符合题意。
故选C。
（6）[7]①闭合开关S、S1，断开S2，移动滑动变阻器滑片，滑动变阻器R，小灯泡，定值电阻Rx串联，电压表测量灯泡两端电压，且电压表的示数为3V，根据图丙可知，通过小灯泡的电流是0.3A；
②闭合S、S2，断开S1，滑动变阻器R，小灯泡，定值电阻Rx串联，电压表测量灯泡和定值电阻Rx两端总电压，且电压表的示数为4.5V，因保持滑动变阻器的滑片位置不动，所以，灯泡亮度和分得的电压不变，通过灯泡的电流仍然是0.3A且与通过定值电阻Rx的电流相等，所以，定值电阻Rx两端电压是
则定值电阻Rx的大小是
六、计算题（25题7分，26题9分，27题9分，共25分）
25. 一辆燃油汽车沿平直公路匀速行驶了108km，所用时间为1h，消耗汽油10kg，汽车在行驶过程中所受阻力恒为1380N（汽油的热值）。求：
（1）汽车行驶的速度；
（2）牵引力的功率；
（3）汽车发动机的效率。
【答案】（1）108km/h；（2）4.14×104W；（3）32.4%
【解析】
【详解】解：（1）汽车行驶的速度
（2）汽车沿平直公路匀速行驶，牵引力和阻力是平衡力，牵引力
F=f=1380N
牵引力的功率
（3）牵引力做的功
W=Pt=4.14×104W×3600s=1.4904×108J
汽油完全燃烧放出的热量
Q=mq汽油=10kg×4.6×107J/kg=4.6×108J
汽车发动机的效率
答：（1）汽车行驶的速度是108km/h；
（2）牵引力的功率是4.14×104W；
（3）汽车发动机的效率是32.4%。
26. 一棱长为的正方体物块放在盛有40L水的薄壁圆柱形容器中，容器重为10N，底面积为。现用竖直向下大小为20N的力F作用在物体上，物体刚好浸没于水中静止，如图所示（，g取10N/kg）。求：
（1）物块下表面受到水的压强；
（2）物块受到的浮力；
（3）容器底部对水平地面的压强。
【答案】（1）2000Pa；（2）80N；（3）4.9×103Pa
【解析】
【详解】解：（1）根据题意可知，水对物块下表面的压强为
（2）物块排开水的体积
物块受到的浮力为
（3）水的体积
水的质量
水的重力为
物块处于平衡状态，竖直方向上三力平衡，即有
所以
容器底部对水平地面的压力为
容器底部对水平地面的压强
答：（1）物块下表面受到水的压强为2000Pa；
（2）物块受到的浮力为80N；
（3）容器底部对水平地面的压强为4.9×103Pa。
27. 如图所示，小灯泡L标有“6V 3W”的字样，不考虑灯丝电阻的变化，滑动变阻器的最大阻值R为24Ω，定值电阻R0阻值为24Ω，电源电压保持不变。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。求：
（1）小灯泡正常发光时的电流。
（2）电源电压
（3）当开关S、S1、S2都闭合时，电路消耗总功率的最小值。
【答案】（1）0.5A；（2）12V；（3）12W
【解析】
【详解】解：（1）小灯泡正常发光时的电流
（2）当S闭合，S1、S2断开，滑片P滑到中点时，L与串联，因小灯泡恰好正常发光，电路中的电流
变阻器两端的电压
所以电源电压
（3）当开关S、S1、S2都闭合时，电路为滑动变阻器和定值电阻R0并联，当滑动变阻器连入电路的阻值最大时，电路消耗的总功率最小为
答：（1）小灯泡正常发光时的电流为0.5A；
（2）电源电压12V；
（3）当开关S、S1、S2都闭合时，电路消耗总功率的最小值为12W。
亲爱的同学，伴随着考试的开始，你又走到了一个新的人生驿站。请你在答题之前，一定要仔细阅读以下说明：
说明：
1.试题由选择题与非选择题两部分组成，共8页。选择题42分，非选择题58分，共100分，考试时间80分钟。
2.将姓名、考号填写在答题卡指定的位置。
3.试题答案全部写在答题卡上，完全按照答题卡中的“注意事项”答题。考试结束，答题卡和试题一并交回。
愿你放松心情，积极思维，充分发挥，争取交一份满意的答卷。
选择题（共42分）
一、单项选择题（每小题3分，共30分）
1. 如图所示，天舟六号货运飞船距离天和核心舱，正以相对核心舱的速度向核心舱匀速直线运行。下列说法中正确的是（ ）
A 后天舟六号到达天和核心舱
B. 以天和核心舱为参照物，天舟六号是静止的
C. 以天舟六号为参照物，天和核心舱是静止的
D. 以天舟六号为参照物，天和核心舱是运动的
【答案】D
【解析】
【详解】A．天舟六号货运飞船距离天和核心舱 19m ，正以相对核心舱 0.2m/s 的速度向核心舱匀速直线运行，所以天舟六号到达天和核心时间
故A错误；
B．以天和核心舱为参照物，天舟六号逐渐靠近天和核心舱，位置发生变化，所以是运动的，故B错误；
CD．以天舟六号为参照物，天和核心舱逐渐靠近天舟六号，位置发生变化，所以天和核心舱是运动的，故C错误，D正确。
故选D。
2. 水是万物之源，亦是生命之源。斗转星移，岁月更迭，水的形态会发生变化。关于自然界水的物态变化及吸放热，下列说法正确的是（ ）
A. 寒冬，堆好的雪人，过了几天发现变小了，是因为雪吸热后熔化
B. 洗热水澡后，卫生间玻璃变得模糊，是因为水吸热后汽化
C. 游泳上岸后，身上感觉冷是因为水吸热后升华
D. 滴水成冰，是因为水放热后凝固
【答案】D
【解析】
【详解】A．雪人没有熔化却变小了，是因为雪直接升华为水蒸气，升华吸热，故A错误；
B．洗热水澡后，卫生间玻璃变得模糊，是因为水蒸气遇冷液化形成的小水珠，液化放热，故B错误；
C．游泳上岸后，身上感觉冷是因为水吸热后变成水蒸气，属于汽化现象，故C错误；
D．滴水成冰，是因为水放热后由液态变成固态，属于凝固现象，故D正确。
故选D。
3. 利用如图甲所示的装置探究水沸腾时温度变化的特点，通过两次实验得到如图乙所示的温度随时间变化的图像。下列说法错误的是（ ）
A. 纸板上小孔是为了使烧杯内外气压相等
B. 沸腾前，水的内能增加是通过热传递的方式
C. 沸腾过程中，水不断吸热，温度不变
D. 由图乙可知第一次实验用水质量较大
【答案】D
【解析】
【详解】A．实验中若在烧杯上加盖密闭，气压升高，水的沸点会升高，所以设计一个小孔是为了使杯内外气压平衡，故A正确，不符合题意；
B．沸腾前，水吸收热量，温度升高，水的内能增加，是通过热传递的方式改变水的内能，故B正确，不符合题意；
C．水在沸腾前，水不断吸热，水的温度上升，沸腾过程中，水不断吸热，水的温度不变，故C正确，不符合题意；
D．由图乙可知，两次水的初温和末温相同，第一次实验水加热到沸腾的时间较短，第一次水吸收的热量较少，由Q=cmΔt可知知第一次实验用水质量较小，故D错误，符合题意。
故选D。
4. 如图所示，是某学习小组在做“测量固体密度”实验时的部分场景。下列选项正确的是（ ）
A. 天平使用前指针位置如图甲所示，为使天平平衡，平衡螺母应向右调
B. 天平平衡时，右盘中的砝码和游码的位置如图乙所示，该固体的质量为27.4g
C. 放入固体前后量筒的示数如图丙所示，该固体的体积为40cm3
D. 多次测量后绘制图像如图丁所示，该固体的密度为2.7g/cm3
【答案】D
【解析】
【详解】A．图中指针偏右，说明右侧偏重，所以应将平衡螺母向左调，直至指针指示分度盘中央，故A错误；
B．固体的质量为
故B错误；
C．该固体的体积
故C错误；
D．该固体的密度
故D正确。
故选D。
5. 如图所示，物体A放在粗糙程度相同的水平桌面上，用平行于桌面的细线通过定滑轮与小桶B相连。逐渐向小桶B中加入细沙，当小桶和细沙的总质量为m时，物体A恰好沿水平桌面匀速向右运动（忽略绳重和滑轮摩擦）。下列判断正确的是（ ）
A. 物体A受到的重力与桌面对它的支持力是一对相互作用力
B. 小桶对细线的拉力与细线对小桶的拉力是一对平衡力
C. 物体A向右运动过程中，受到水平向左的滑动摩擦力，大小为mg
D. 向小桶中加入细沙，物体A没有被拉动的过程中，A所受摩擦力的大小不变
【答案】C
【解析】
【详解】A．物体A受到的重力与桌面对它的支持力作用在同一物体上，不是一对相互作用力，是一对平衡力，故A错误；
B．小桶对细线的拉力与细线对小桶的拉力作用在不同物体上，是一对相互作用力，故B错误；
C．物体A向右匀速运动，处于平衡状态，受到向右的拉力与向左的滑动摩擦力是一对平衡力，大小相等，向右的拉力等于小桶和细沙的重力，即mg，故C正确；
D．向小桶中加入细沙，物体A没有被拉动的过程中，处于平衡状态，受到的摩擦力与拉力始终相等，而向右的拉力等于小桶和细沙的重力，小桶和细沙的重力不断变大，因此A受到的摩擦力也逐渐变大，故D错误。
故选C。
6. 掷实心球是通辽中考体育测试项目之一，如图所示是某同学掷出的实心球的运动轨迹，O点是实心球刚离开手的位置，A点是实心球运动到最高点的位置，B点是实心球落地前瞬间的位置，不计空气阻力，下列说法正确的是（ ）
A. 实心球在最高点A时，动能为零
B. 实心球从O点运动到A点时，动能转化为重力势能
C. 实心球从O点运动到B点的动能先增大后减小
D. 实心球在O点的机械能大于在B点的机械能
【答案】B
【解析】
【详解】A．实心球在最高点时，具有水平方向的速度，故动能不为零，A错误。
B．实心球从O点运动到A点时，高度增大，重力势能增大，速度减小，动能减小，故为动能转化为重力势能，故B正确；
C．实心球从O点运动到B点，速度先减小后增大，所以动能先减小后增大，故C错误；
D．因为不及空气阻力，只有动能和重力势能之间进行转化，机械能守恒，故D错误。
故选B。
7. 如图所示，杠杆OBA可绕O点在竖直平面内转动，（OB=2BA，在B点悬挂一个10N的重物G，在A点施加竖直向上的动力F1使杠杆OBA水平平衡（杠杆重力及摩擦均忽略不计），下列说法正确的是（ ）
A. 在A点施加竖直向上的力F1时，该杠杆是费力杠杆
B. 作用在A点的力F1的大小为5N
C. 如果重物的悬挂点B向O点移动，要使杠杆水平平衡，F1应变小
D. 若将作用于A点的力F1变为图中F2，要使杠杆水平平衡，F2应小于F1
【答案】C
【解析】
【详解】A．由图可知，在A点施加竖直向上的力F1时，动力臂为OA，阻力臂为OB，动力臂大于阻力臂，所以该杠杆是省力杠杆，故A错误；
B．由杠杆平衡条件可得，作用在A点的力F1的大小为
即
解得
故B错误；
C．如果重物的悬挂点B向O点移动，阻力臂变小，动力臂和阻力不变，由可知，要使杠杆水平平衡，F1应变小，故C正确；
D．若将作用于A点的力F1变为图中F2，动力臂减小，阻力与阻力臂不变，由可知，要使杠杆水平平衡，F2应大于F1，故D错误。
故选C。
8. 如图是喷气式飞机，它利用燃料燃烧后产生的高温、高压气体提供动力。下列有关该飞机说法正确的是（ ）
A. 发动机属于热机
B. 在升空的过程中，飞机周围的大气压逐渐变大
C. 加速升空时，飞机所受的力为平衡力
D. 飞机水平飞行时，机翼上方的气体流速大，压强大
【答案】A
【解析】
【详解】A．发动机利用燃料燃烧后产生的高温、高压气体提供动力，是利用内能做功的机械，属于热机，故A正确；
B．大气压随高度的增加而减小。在升空的过程中，飞机周围的大气压逐渐变小，故B错误；
C．加速升空时，飞机的运动速度在增大，即运动状态在发生变化，所受的力为非平衡力，故C错误；
D．飞机水平飞行时，机翼上方的气体流速大，压强小，故D错误。
故选A。
9. 如图所示是电阻R1、R2的电压—电流关系图像，下列说法正确的是（ ）
A. 电阻 R1两端电压为4V时，通过R1的电流是0.3A
B. 电阻 R1、R2串联，当电流为0.2A时，R1、R2两端总电压为3V
C. 电阻 R1、R2并联到2V电压下，干路中的电流是0.3A
D. 电阻 R1和R2的阻值之比是1∶2
【答案】B
【解析】
【详解】A．由图可知当电阻 R1两端电压为4V时，通过其电流为0.4A，故A错误；
B．由图像可知，若电阻 R1、R2串联，当电流为0.2A时，R1、R2两端电压分别为2V、1V，根据串联电路电压特点知，R1、R2两端总电压为
故B正确；
C．由图像可知，电阻 R1、R2并联到2V电压下时，通过R1、R2电流分别为0.2A、0.4A，由并联电路中干路中的电流等于各支路电流之和可知，干路中的电流
故C错误；
D．由图像可知，R1、R2为定值电阻，若电阻 R1、R2串联，当电流为0.2A时，R1、R2两端电压分别为2V、1V，根据欧姆定律知
电阻 R1和R2的阻值之比是
故D错误。
故选B。
10. 物理课上老师展示了一款磁悬浮地球仪，如图（a）所示，闭合开关，地球仪悬浮在空中。经过研究发现地球仪底部有一块磁铁，底座内部有电磁铁。莉莉画出了如图（b）所示的电路原理图，下列判断不正确的是（ ）
A. b图中用虚线代表的地球仪的A端是S极
B. 底座通电后能产生磁场是利用了电流的磁效应
C. a图中地球仪能够悬浮利用了同名磁极相互排斥的原理
D. 闭合开关后，向左移动P能增大地球仪的悬浮高度
【答案】D
【解析】
【详解】A．根据安培定则，电磁铁的上端是S极，同名磁极互相排斥，地球仪的A端是S极，故A正确，不符合题意；
B．底座通电后能产生磁场是利用了电流的磁效应，故B正确，不符合题意；
C．a图中地球仪能够悬浮利用了同名磁极相互排斥的原理，故C正确，不符合题意；
D．闭合开关后，向左移动P，滑动变阻器接入电路的电阻变大，根据欧姆定律，电路中的电流变小，电磁铁的磁性减弱，会减小地球仪的悬浮高度，故D错误，符合题意。
故选D。
二、多项选择题（本题包括三个小题；每小题4分，共12分。每个小题的选项中至少有两个选项符合题意。全部选对的得4分。选对但不全的得2分，有选错或不选的得0分）
11. 在探究凸透镜成像规律的实验中，光源、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到清晰的像。下列判断正确的是（ ）
A. 此时光屏上出现倒立、放大的实像，生活中的照相机就是利用这一原理制成的
B. 若保持光源和透镜位置不动，在凸透镜前面放一个适当的凹透镜，将光屏在光具座上向右移动，光屏上又会出现清晰的实像
C. 若只向左移动凸透镜，不改变光源和光屏的位置，光屏上能再次出现清晰的像
D. 实验中使用LED制成的“F”形光源比使用点燃的蜡烛成像稳定，且便于探究像与物的大小关系
【答案】BCD
【解析】
【详解】A．如图所示，此时物距大于像距，根据凸透镜成像原理，成倒立缩小的实像，照相机就是利用此原理制成的，故A错误；
B．若保持光源和透镜位置不动，在凸透镜前放一个适当的凹透镜，由于凹透镜对光线具有发散作用，会推迟光线会聚成像，所以应将光屏在光具座上向右移动，故B正确；
C．若向左移动凸透镜，当物距等于原来的像距，像距等于原来的物距时，根据光路是可逆的可知，光屏上能再次出现清晰的像，故C正确；
D．“F”形光源与烛焰相比，成像更稳定，且便于比较物与像的大小，故D正确。
故选BCD。
12. 工人用如图所示的滑轮组将重为800N的物体在5秒内匀速提升2m，其中动滑轮重100N（不计绳重和摩擦），下列判断正确的是（ ）
A. 绳端移动的距离为8m
B. 此滑轮组的机械效率为80%
C. 拉力做功的功率为360W
D. 若工人对绳子最大拉力为500N，则他最多可提起重为1400N的物体
【答案】CD
【解析】
【详解】A．由图通过动滑轮绳子的段数n=3，绳子自由端的距离
s=nh=3×2m=6m
故A错误；
BC．不计绳重和摩擦，绳子自由端的拉力
由得，拉力做作的功为
又根据可得，拉力做功的功率为
由可得，滑轮组的机械效率为
故B错误，C正确；
D．由题意知，工人对绳子最大拉力为500N，由
可得，他最多可提起重为
故D正确。
故选CD。
13. 如图甲所示，电源电压保持不变，R1=10Ω。闭合开关S，将滑动变阻器R2的滑片P从b端移动到a端的过程中，电流表示数随滑动变阻器R2连入电路的阻值的变化关系如图乙所示。下列说法正确的是（ ）
A. 电源电压为8V
B. R1的最小电功率为1.6W
C. 滑动变阻器R2的最大阻值为30Ω
D. 当滑片P位于中点时，R1与R2的电功率之比为2∶3
【答案】ACD
【解析】
【详解】A．由图甲可知，当滑动变阻器的滑片位于a端时，电路为R1的简单电路，此时电路中的电流最大，为0.8A，则电源电压
U=I最大R1=0.8A×10Ω=8V
故A正确；
BC．由图甲可知，当滑动变阻器的滑片位于b端时，两电阻串联，滑动变阻器全部接入电路，阻值为30Ω，此时电路中电流最小为0.2A，R1的电功率最小，R1的最小电功率
P1最小=I2最小R1=(0.2A)2×10Ω=0.4W
故B错误，C正确；
D．当滑片P位于中点时，变阻器接入电路的阻值为15Ω，R1与R2的电功率之比为
故D正确。
故选ACD。
非选择题（共58分）
三、填空题（每空1分，共11分）
14. 如图所示是战国时期的曾侯乙编钟，它由多个青铜制成的钟按大小编组悬挂。用相同力度敲击，大钟声音低沉、浑厚，小钟声音高昂、清脆，这是因为声音的__________不同。（填写声音特性名称）
【答案】音调
【解析】
【详解】用相同力度敲击编钟，编钟的大小不同，振动频率不同；大钟声音低沉、浑厚，小钟声音高昂、清脆，这是因为声音的音调不同。
15. 抽取式餐巾纸表面有花纹，对折成形，交错叠放，封装在纸盒里。如图所示，使用时打开封口，闻到餐巾纸淡淡的香味，这是__________现象。抽出一张就会带出下一张，主要依靠餐巾纸之间的__________力。
【答案】 ①. 扩散 ②. 摩擦力
【解析】
【详解】[1]打开塑料袋封口，闻到面巾纸淡淡的香味，这是扩散现象，是分子在不停地做无规则运动的结果。
[2]根据题意知道，抽取式面巾纸是叠套压实，表面有褶皱或压痕，说明接触面粗糙且有压力，当抽出第一张面巾纸时，两张纸之间则存在相对运动，所以，上一张面巾纸带起下一张面巾纸，主要依靠相邻两张面巾纸之间摩擦力。
16. 小明在科技博览阅读中，查阅了不同星球上重力与质量的关系图像，如图所示。通过图像可知，在甲、乙两个星球上，重力与质量都成________。一物体质量为10kg，它在甲星球上受到的重力为________N。
【答案】 ①. 正比 ②. 150
【解析】
【详解】[1]由图分析可知，物体的质量越大，所受的重力越大； 在甲、乙两个星球上，物体受到的重力跟质量的比值都不变， 所以物体所受的重力跟它的质量成正比。
[2]由图可知，当质量为8kg时，在甲星球上受到的重力为120N，由于重力跟它的质量成正比，所以当物体质量为10kg时，重力为
17. 中国航天科技集团研发的太阳能无人机已完成临近空间飞行实验，飞行高度超过2万米，是中国制造的又一经典之作。地面指挥系统利用 ________（选填“超声波”或“电磁波”）控制无人机，无人机搭载的电动机与图中的________（选填“甲”或“乙” ）装置原理相同。
【答案】 ①. 电磁波 ②. 乙
【解析】
【详解】[1][2]地面指挥系统利用电磁波控制无人机，无人机搭载的电动机与图中的乙装置原理相同，甲是电磁感应的实验装置，发电机是利用该原理制成的，乙是通电导体在磁场中受到力的作用，电动机是利用该原理制成的。
18. 如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是___________；乙图中的原因是___________。
【答案】 ①. 用电器总功率过大 ②. 短路
【解析】
【详解】[1][2]家庭电路中电流过大总共有两个原因：短路和总功率过大；用电器总功率等于各个用电器功率之和，甲图中并联的用电器太多，总功率太大，根据公式P=UI，电流会非常大；乙图中金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
19. 在图甲所示电路中，电源电压不变，R为热敏电阻，其阻值随温度变化关系如图乙所示，R0是定值电阻，闭合开关S，则：
①温度升高时，电压表的示数 ___________（选填“变大”、“变小”或“不变”）；
②温度降低时，电压表示数变化量与电流表示数变化量的比值 ___________（选填“变大”、“变小”或“不变”）。
【答案】 ①. 变大 ②. 不变
【解析】
【详解】由电路图可知，热敏电阻R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流。
[1]由图乙可知，温度升高时R的阻值变小，由串联电路的分压特点可知，R两端的电压变小，由串联电路电压的规律知定值电阻R0两端的电压变大，即电压表的示数变大。
[2]由图甲可知，电压表示数变化量与电流表示数变化量的比值等于R0的阻值，由于R0的阻值不变，则该比值不变。
四、作图题（20题2分，21题3分，共5分）
20. 为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
【答案】
【解析】
【详解】为测量容器中水深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，根据平面镜成像时，像与物到镜面的距离相等，则水面在BC的中点处，根据BC长度为
30.0cm-10.0cm=20.0cm
则水面在20.0cm刻度处，如图所示，同时看到水中D点的像也位于C点，连接AC与水面相交点O是入射点，连接DO是入射光线，OA是折射光线，如图所示：
21. 如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。正因如此，避险车道被称为高速公路上的“救命道”。请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
【答案】
【解析】
【详解】失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持力和沿斜面向下的阻力；三个力的作用点可画在车的重心上，沿三个力的方向分别画一条带箭头的线段，并分别在线段末尾标上相关字母，如图所示：
五、实验探究题（22题5分，23题5分，24题7分，共17分）
22. 某小组的同学用如图甲所示器材完成了“探究平面镜成像的特点”的实验。
（1）实验中用薄玻璃板代替平面镜目的是：便于确定像的______；
（2）实验中应选择与蜡烛①外形相同且______（选填“已点燃”或“未点燃”）的蜡烛②，移动蜡烛②发现其恰好能与蜡烛①的像完全重合，说明像与物______；
（3）将蜡烛①远离玻璃板，像的大小将______（选填“变大”、“变小”或“不变”）；
（4）如图乙，将玻璃板倾斜，蜡烛①的像将______（选填“仍然”或“不再”）与蜡烛①关于镜面对称。
【答案】 ①. 位置 ②. 未点燃 ③. 大小相同 ④. 不变 ⑤. 仍然
【解析】
【详解】（1）[1]实验中用玻璃板代替平面镜，玻璃板透光，能够成像，为了便于确定像的位置。
（2）[2][3]运用等效替代法用大小相同的两根蜡烛，点燃一根蜡烛再用未点燃蜡烛与点燃蜡烛的像重合，若能够完全重合，说明平面镜成像中，物像大小相等。
（3）[4]根据平面镜成像特点可知，物像大小相等，将蜡烛①远离玻璃板，蜡烛①的大小不变，则所成像的大小不变。
（4）[5]由平面镜成像原理可知，物与像关于平面镜对称，所以将玻璃板倾斜，蜡烛①的像将仍然与蜡烛①关于镜面对称。
23. 某同学利用图示装置测量滑动摩擦力的大小。水平传送带由微型电动机控制其运转，连接滑块和压块的细绳自然拉直，事先用电子秤分别测出滑块和压块的重力G1和G2。
（1）此装置中定滑轮的作用是改变力的______（填“大小”或“方向”）；
（2）本实验除了要保证压块在电子秤上保持静止外，还需控制的条件是______（填“①”或“②”）
①水平传送带必须匀速运转 ②定滑轮左侧连接滑块的细绳必须水平
（3）开启电源，应使皮带轮上方的传送带向______（填“左”或“右”）运动，此时滑块受到的滑动摩擦力方向为水平向______（填“左”或“右”）。读出电子秤的示数G3，此时滑块所受滑动摩擦力大小f=_______（用测得的物理量表示）。
【答案】 ①. 方向 ②. ② ③. 左 ④. 左 ⑤.
【解析】
【详解】（1）[1]如图所示，定滑轮的实质是一个等臂杠杆，此装置中定滑轮的作用是改变力的方向。
（2）[2] 本实验要保证压块在电子秤上保持静止，滑块才能相对于压块保持静止，当传送带运转时滑块受到的摩擦力大小就等于压块对滑块的拉力，所以传送带不一定要匀速运转，但是滑块受到拉力的方向必须是水平向右的，否则滑块受到的拉力就不等于摩擦力。所以，实验除了要保证压块在电子秤上保持静止外，还需控制的条件是：定滑轮左侧连接滑块的细绳必须水平。
（3）[3]因为滑块右端和细绳相连，要受到细绳的拉力，所以开启电源后，应使皮带轮上方的传送带向左运动。
[4]当传送带向左运动时，滑块受到细绳对它向右的拉力，有向右运动的趋势，所以此时滑块受到的滑动摩擦力方向为水平向左。
[5]如图所示，当传送带运转时，分析压块的受力情况，因为压块通过细绳对滑块的拉力等于滑块受到的摩擦力f，故此时压块受到细绳对它向上的拉力大小也就是f，由题意可知，压块还受到竖直向下的重力G2和竖直向上的支持力，也就是电子秤的示数G3；因为压块静止，受平衡力作用，所以压块受到细绳对它向上的拉力等于其受到的重力和支持力之差，即此时压块受到细绳对它向上的拉力等于滑块所受摩擦力大小为
24. 小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。
（1）请用笔画线代替导线，帮他连接好实物图。要求闭合开关后，滑片向右移，灯泡变亮__________；
（2）小明在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是__________（选填字母）；
A．滑动变阻器同时接入了下方的两个接线柱
B．灯泡的电阻太小
C．滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向__________移动，同时眼睛注意观察__________（选填“电流表”“电压表”或“灯泡”），直到灯泡正常发光；
（4）经过多次测量，小明绘制了小灯泡的I-U图像，如图丙所示，则该小灯泡的额定功率为__________W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该灯泡的额定功率，你认为老师的方案可能是__________（选填字母）；
A．只将电源电压减小
B．只更换一个其他规格的滑动变阻器
C．将该电压表并联到滑动变阻器的两端
（6）小明还想用该灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下：
①闭合开关S、S1，断开S2，移动滑动变阻器滑片，使电压表的示数为3V；
②保持滑动变阻器的滑片位置不动，闭合S、S2，断开S1，电压表示数为4.5V；则Rx=__________Ω。
【答案】 ①. ②. A ③. 右 ④. 电压表 ⑤. 3 ⑥. C ⑦. 5
【解析】
【详解】（1）[1]根据滑动变阻器的要求可知，闭合开关后，滑片向右移，灯泡变亮，说明滑动变阻器接入电路中的电阻变小，只能选择滑动变阻器的右侧的下端接线柱接入电路，如图所示：
（2）[2]根据题意可知，灯泡发光很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，说明滑动变阻器同时接入了下方的两个接线柱，故BC不符合题意，A符合题意。
故选A。
（3）[3][4]排除故障后，闭合开关，发现电压表的示数如图乙所示，电压表的示数为4V，小于额定电压，所以，接下来要增大灯泡两端的电压，由串联电路电压特点可知，滑动变阻器的两端电压就要降低，根据串联的分压原理，滑动变阻器接入电路中的电阻就变小，所以，应该将滑动变阻器的滑片向右边移动，同时眼睛注意观察电压表，直到灯泡达到额定电压为止，即小灯泡正常发光。
（4）[5]根据如图丙可知，当小灯泡的电压是6V时，通过小灯泡的电流是0.5A，所以，该小灯泡的额定功率为
（5）[6]若电压表标有15V的接线柱损坏了无法使用，根据串联电路的电压特点可知，可将该电压表并联到滑动变阻器的两端，电压表的量程可以选择0到3V的，当小灯泡的电压是6V时，滑动变阻器分的电压是2V，故AB不符合题意，C符合题意。
故选C。
（6）[7]①闭合开关S、S1，断开S2，移动滑动变阻器滑片，滑动变阻器R，小灯泡，定值电阻Rx串联，电压表测量灯泡两端电压，且电压表的示数为3V，根据图丙可知，通过小灯泡的电流是0.3A；
②闭合S、S2，断开S1，滑动变阻器R，小灯泡，定值电阻Rx串联，电压表测量灯泡和定值电阻Rx两端总电压，且电压表的示数为4.5V，因保持滑动变阻器的滑片位置不动，所以，灯泡亮度和分得的电压不变，通过灯泡的电流仍然是0.3A且与通过定值电阻Rx的电流相等，所以，定值电阻Rx两端电压是
则定值电阻Rx的大小是
六、计算题（25题7分，26题9分，27题9分，共25分）
25. 一辆燃油汽车沿平直公路匀速行驶了108km，所用时间为1h，消耗汽油10kg，汽车在行驶过程中所受阻力恒为1380N（汽油的热值）。求：
（1）汽车行驶的速度；
（2）牵引力的功率；
（3）汽车发动机的效率。
【答案】（1）108km/h；（2）4.14×104W；（3）32.4%
【解析】
【详解】解：（1）汽车行驶的速度
（2）汽车沿平直公路匀速行驶，牵引力和阻力是平衡力，牵引力
F=f=1380N
牵引力的功率
（3）牵引力做的功
W=Pt=4.14×104W×3600s=1.4904×108J
汽油完全燃烧放出的热量
Q=mq汽油=10kg×4.6×107J/kg=4.6×108J
汽车发动机的效率
答：（1）汽车行驶的速度是108km/h；
（2）牵引力的功率是4.14×104W；
（3）汽车发动机的效率是32.4%。
26. 一棱长为的正方体物块放在盛有40L水的薄壁圆柱形容器中，容器重为10N，底面积为。现用竖直向下大小为20N的力F作用在物体上，物体刚好浸没于水中静止，如图所示（，g取10N/kg）。求：
（1）物块下表面受到水的压强；
（2）物块受到的浮力；
（3）容器底部对水平地面的压强。
【答案】（1）2000Pa；（2）80N；（3）4.9×103Pa
【解析】
【详解】解：（1）根据题意可知，水对物块下表面的压强为
（2）物块排开水的体积
物块受到的浮力为
（3）水的体积
水的质量
水的重力为
物块处于平衡状态，竖直方向上三力平衡，即有
所以
容器底部对水平地面的压力为
容器底部对水平地面的压强
答：（1）物块下表面受到水的压强为2000Pa；
（2）物块受到的浮力为80N；
（3）容器底部对水平地面的压强为4.9×103Pa。
27. 如图所示，小灯泡L标有“6V 3W”的字样，不考虑灯丝电阻的变化，滑动变阻器的最大阻值R为24Ω，定值电阻R0阻值为24Ω，电源电压保持不变。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。求：
（1）小灯泡正常发光时的电流。
（2）电源电压
（3）当开关S、S1、S2都闭合时，电路消耗总功率的最小值。
【答案】（1）0.5A；（2）12V；（3）12W
【解析】
【详解】解：（1）小灯泡正常发光时的电流
（2）当S闭合，S1、S2断开，滑片P滑到中点时，L与串联，因小灯泡恰好正常发光，电路中的电流
变阻器两端的电压
所以电源电压
（3）当开关S、S1、S2都闭合时，电路为滑动变阻器和定值电阻R0并联，当滑动变阻器连入电路的阻值最大时，电路消耗的总功率最小为
答：（1）小灯泡正常发光时的电流为0.5A；
（2）电源电压12V；
（3）当开关S、S1、S2都闭合时，电路消耗总功率的最小值为12W。
相关试卷
2024年山东省聊城市阳谷县中考二模物理试题： 这是一份2024年山东省聊城市阳谷县中考二模物理试题，共8页。
2024年山东省聊城市阳谷县实验中学中考模拟物理试题（二）（原卷版+解析版）： 这是一份2024年山东省聊城市阳谷县实验中学中考模拟物理试题（二）（原卷版+解析版），文件包含2024年山东省聊城市阳谷县实验中学中考模拟物理试题二原卷版docx、2024年山东省聊城市阳谷县实验中学中考模拟物理试题二解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
2024年山东省聊城市莘县中考一模物理试题（原卷版+解析版）： 这是一份2024年山东省聊城市莘县中考一模物理试题（原卷版+解析版），文件包含2024年山东省聊城市莘县中考一模物理试题原卷版docx、2024年山东省聊城市莘县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。
