[物理][一模]辽宁省大连市沙河口区2024年中考试题(解析版)

这是一份[物理][一模]辽宁省大连市沙河口区2024年中考试题(解析版)，共20页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。

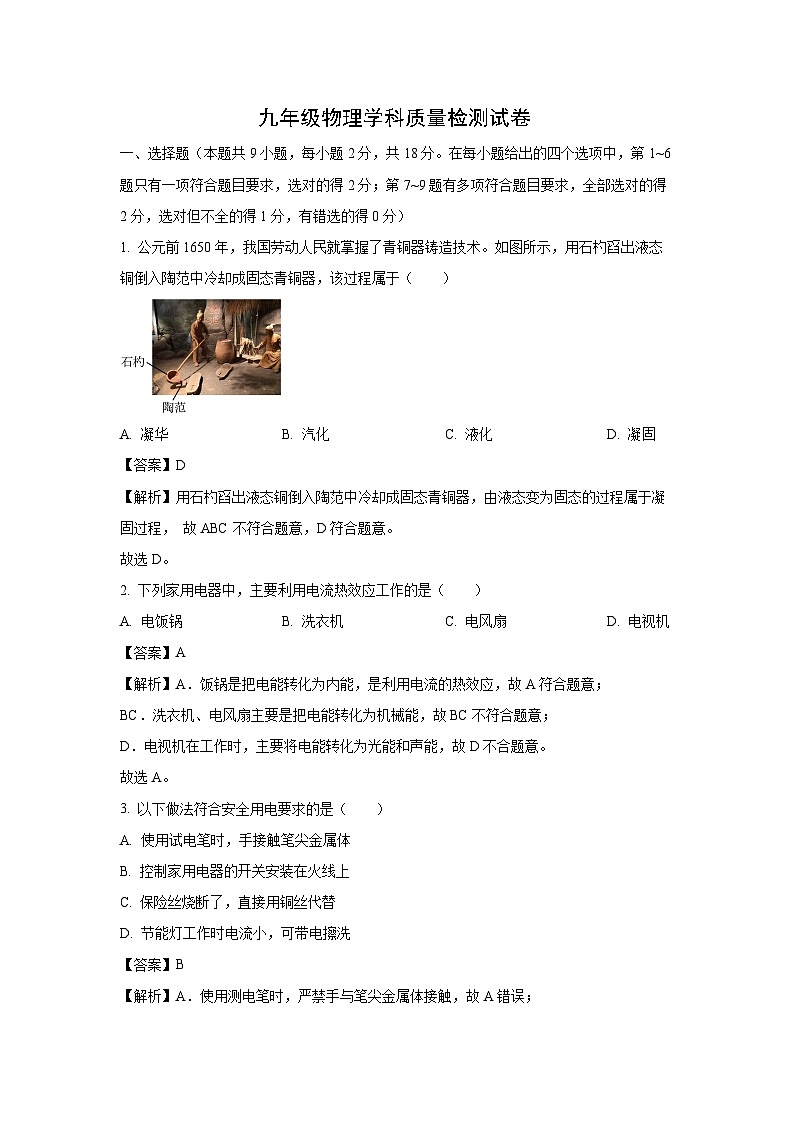

1. 公元前1650年，我国劳动人民就掌握了青铜器铸造技术。如图所示，用石杓舀出液态铜倒入陶范中冷却成固态青铜器，该过程属于（ ）
A. 凝华B. 汽化C. 液化D. 凝固
【答案】D
【解析】用石杓舀出液态铜倒入陶范中冷却成固态青铜器，由液态变为固态的过程属于凝固过程， 故ABC不符合题意，D符合题意。
故选D。
2. 下列家用电器中，主要利用电流热效应工作的是（ ）
A. 电饭锅B. 洗衣机C. 电风扇D. 电视机
【答案】A
【解析】A．饭锅是把电能转化为内能，是利用电流的热效应，故A符合题意；
BC．洗衣机、电风扇主要是把电能转化为机械能，故BC不符合题意；
D．电视机在工作时，主要将电能转化为光能和声能，故D不合题意。
故选A。
3. 以下做法符合安全用电要求的是（ ）
A. 使用试电笔时，手接触笔尖金属体
B. 控制家用电器的开关安装在火线上
C. 保险丝烧断了，直接用铜丝代替
D. 节能灯工作时电流小，可带电擦洗
【答案】B
【解析】A．使用测电笔时，严禁手与笔尖金属体接触，故A错误；

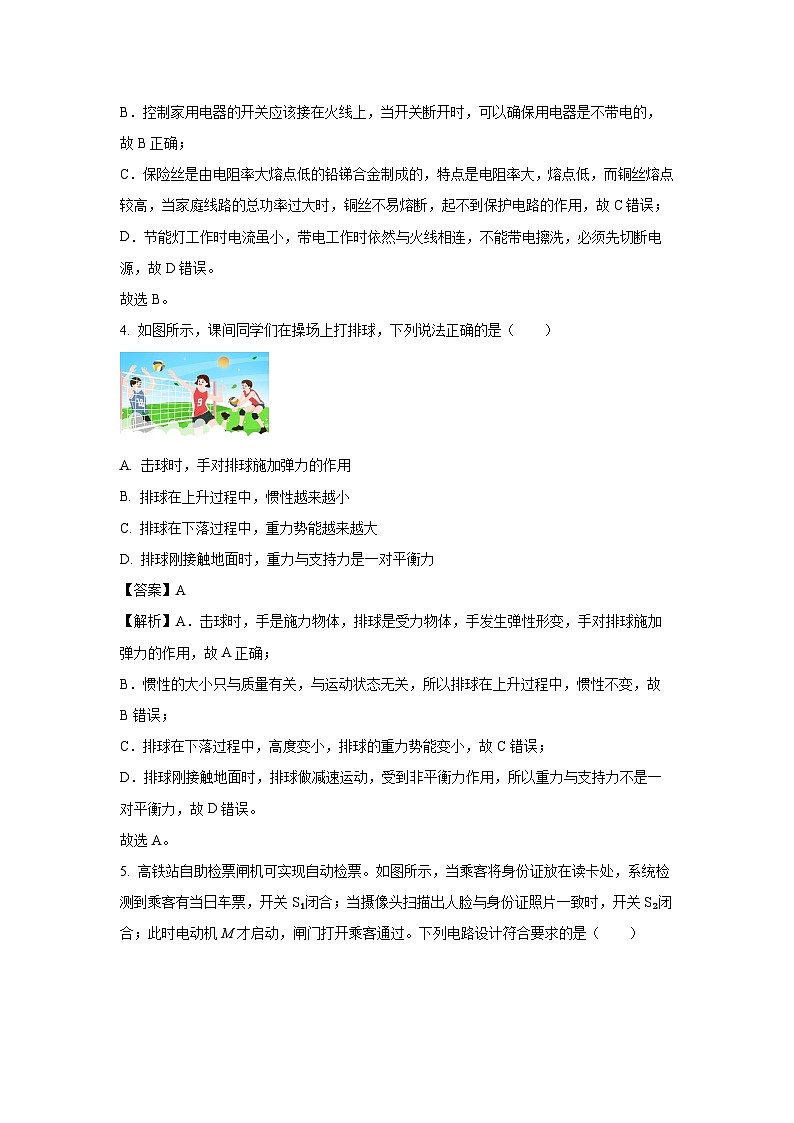

B．控制家用电器的开关应该接在火线上，当开关断开时，可以确保用电器是不带电的，故B正确；
C．保险丝是由电阻率大熔点低的铅锑合金制成的，特点是电阻率大，熔点低，而铜丝熔点较高，当家庭线路的总功率过大时，铜丝不易熔断，起不到保护电路的作用，故C错误；
D．节能灯工作时电流虽小，带电工作时依然与火线相连，不能带电擦洗，必须先切断电源，故D错误。
故选B。
4. 如图所示，课间同学们在操场上打排球，下列说法正确的是（ ）
A. 击球时，手对排球施加弹力的作用
B. 排球在上升过程中，惯性越来越小
C. 排球在下落过程中，重力势能越来越大
D. 排球刚接触地面时，重力与支持力是一对平衡力
【答案】A
【解析】A．击球时，手是施力物体，排球是受力物体，手发生弹性形变，手对排球施加弹力的作用，故A正确；
B．惯性的大小只与质量有关，与运动状态无关，所以排球在上升过程中，惯性不变，故B错误；
C．排球在下落过程中，高度变小，排球的重力势能变小，故C错误；
D．排球刚接触地面时，排球做减速运动，受到非平衡力作用，所以重力与支持力不是一对平衡力，故D错误。
故选A。

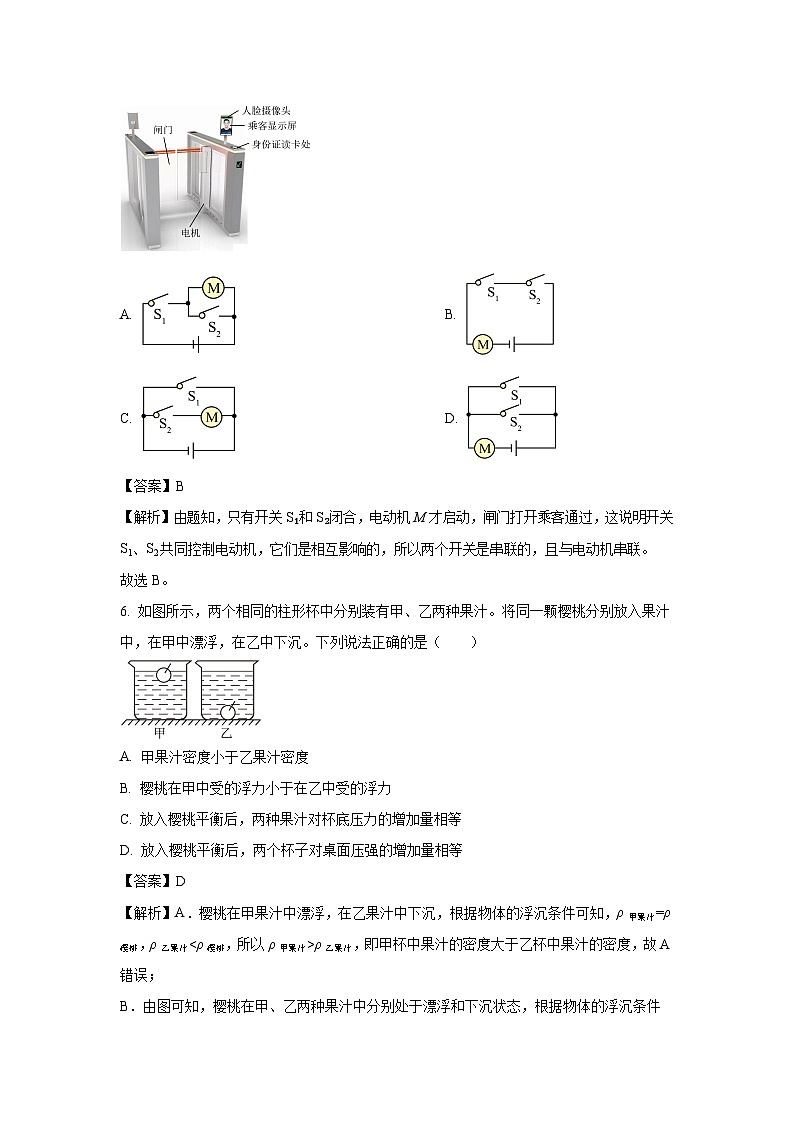

5. 高铁站自助检票闸机可实现自动检票。如图所示，当乘客将身份证放在读卡处，系统检测到乘客有当日车票，开关S₁闭合；当摄像头扫描出人脸与身份证照片一致时，开关S₂闭合；此时电动机M才启动，闸门打开乘客通过。下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】由题知，只有开关S₁和S₂闭合，电动机M才启动，闸门打开乘客通过，这说明开关S1、S2共同控制电动机，它们是相互影响的，所以两个开关是串联的，且与电动机串联。
故选B。
6. 如图所示，两个相同的柱形杯中分别装有甲、乙两种果汁。将同一颗樱桃分别放入果汁中，在甲中漂浮，在乙中下沉。下列说法正确的是（ ）
A. 甲果汁密度小于乙果汁密度
B. 樱桃在甲中受的浮力小于在乙中受的浮力
C. 放入樱桃平衡后，两种果汁对杯底压力的增加量相等
D. 放入樱桃平衡后，两个杯子对桌面压强的增加量相等
【答案】D
【解析】A．樱桃在甲果汁中漂浮，在乙果汁中下沉，根据物体的浮沉条件可知，ρ甲果汁=ρ樱桃，ρ乙果汁<ρ樱桃，所以ρ甲果汁>ρ乙果汁，即甲杯中果汁的密度大于乙杯中果汁的密度，故A错误；
B．由图可知，樱桃在甲、乙两种果汁中分别处于漂浮和下沉状态，根据物体的浮沉条件可知，樱桃在甲果汁中，F浮甲=G樱桃，在乙果汁中，F浮乙 F浮乙，所以樱桃在甲中受到的浮力大于在乙中受到的浮力，故B错误；
C．放入樱桃后甲杯中和乙杯中果汁对杯底压力的增加是等于樱桃所受的浮力，所以放入樱桃后甲杯中和乙杯中果汁对杯底压力的增加量的大小关系为F甲>F乙，根据可知，放入樱桃后，甲果汁对杯底压强的增加量大于乙果汁对杯底压强的增加量，故C错误；
D．放入樱桃后，两个杯子对桌面压力的增加量等于樱桃的重力，所以两个杯子对桌面压力的增加量相等，圆柱形薄壁玻璃杯的底面积S甲=S乙，根据可知，放入樱桃后，两个杯子对桌面压强的增加量相等，故D正确。
故选D。
7. 如图甲是某种塔式太阳能热电站，利用地面上大量定日镜将太阳光反射后聚集在塔顶，安装在塔顶的集热器吸收太阳能，给水加热产生高温水蒸气，推动汽轮机工作，进而带动发电机发电。如图乙，太阳光与水平方向成角射向一块平面镜，反射光线与水平方向成角，下列说法正确的是（ ）
A. 反射角是
B. 水蒸气推动汽轮机工作，水蒸气的内能减小
C. 太阳能热电站是将太阳能直接转化为电能储存起来
D. 输电线用超导体可以减少向城市输电带来的电能损耗
【答案】ABD
【解析】A．由题意可知，太阳光入射光线与水平地面的夹角为70°，反射光线与水平地面的夹角为30°，则入射光线与反射光线的夹角为
70°-30°=40°
由光的反射定律可知，入射光线与反射光线分居法线两侧，且反射角等于入射角，因此反射角为20°，故A正确；
B．当物体对外做功，该物体的内能减小。水蒸气推动汽轮机工作，则水蒸气的内能减小。故B正确；
C．安装在塔顶的集热器通过收集太阳能，将塔内的工作物质加热为高温高压蒸汽，再由蒸汽推动汽轮机可知蒸汽的内能转化为机械能，最后根据汽轮机带动发电机发电可知机械能转化为电能，所以太阳能热塔式发电过程中能量的转化过程为太阳能→内能→机械能→电能，故C错误；
D．超导体的电阻为零,不会发热，所以电能无法转化为内能，也就避免了内能的损耗，适合做输电线路，故D正确。
8. 物理实验加试练习课上，同学们在进行托盘天平的使用练习，如图所示，下列说法正确的是（ ）
A. 调节天平平衡时，指针指在分度盘中线左侧，应向右调节平衡螺母
B. 称量时右盘中放入最小的砝码，指针指在分度盘中线左侧，应向右调节平衡螺母
C. 测量过程中发现使用的砝码被磨损后质量变小，则测得的物体质量会偏大
D. 只要同学们认真测量，使用托盘天平可以直接测出一枚大头针的质量
【答案】AC
【解析】A．调节天平平衡时，应遵循左偏右调，右偏左调的原则，调节天平平衡时，指针指在分度盘中线左侧，应向右调节平衡螺母，故A正确；
B．称量时右盘中放入最小的砝码，指针指在分度盘中线左侧，应向右移动游码，而不能调节平衡螺母，故B错误；
C．测量中使用的砝码被磨损后质量变小，其实际质量会变小，用此磨损的砝码去称物体的质量，当天平平衡时，物体的质量等于砝码的质量，按标准值读数，测量结果就比实际值偏大，故C正确；
D．一枚大头针的质量小于天平标尺的分度值，无法直接用天平测量它的质量，应采用累积法测出多枚的质量，再除以数量，故D错误。
9. 如图所示，是苹果自动筛选装置。苹果经过传送带上的压力检测点时，压敏电阻R的阻值发生变化，AB间的电压也随之发生改变。当质量小于一定值的苹果经过压力检测点，使AB间的电压小于5V时，机械装置启动，将质量不达标的苹果推出传送带，实现自动筛选。已知电源电压恒为15V，，压敏电阻R的阻值随压力F的变化关系如表所示，下列说法正确的是（ ）
A. 压敏电阻是由半导体材料制成的
B. 该筛选装置可将重为2N以下的苹果推出传送带
C. 当检测点没有苹果时，5min内电路中电流做功是360J
D. 只增加的阻值，就可以将质量更大的苹果推出传送带
【答案】AB
【解析】A．压敏电阻的导电性介于导体和绝缘体之间，是由半导体材料制成的，故A正确；
B．当AB间的电压等于5V时，压敏电阻R的电压为10V，根据串联电路电压之比等于电阻之比，则有
则此时压敏电阻R的电阻为
此时压力F的大小为2N，则当压力F的大小小于2N时，即筛选装置可将重为2N以下的苹果推出传送带，故B正确；
C．当检测点没有苹果时，电阻R的阻值为，则此时电路中的电流大小为
5min内电路中电流做功是
故C错误；
D．根据串联电路电压之比等于电阻之比，增加的阻值，要使AB间的电压小于5V，电阻R的电阻也要增加，压力减小，则只增加的阻值，不会将质量更大的苹果推出传送带，故D错误。
二、填空题（本题共6小题，每空1分，共12分）
10. 太阳内部发生剧烈的_________（选填“核裂变”或“核聚变”）反应，从而辐射出巨大的光和热；太阳风暴发生时，干扰_________（选填“声波”或“电磁波”）而给卫星中继通信和地面通信带来很大影响。
【答案】核聚变 电磁波
【解析】[1]太阳能是太阳内部发生剧烈的核聚变反应，从而辐射大量的热量，是不可控的。
[2]广播、电视、移动通信都是靠电磁波传递信息的，故太阳风暴发生时，干扰电磁波而给卫星中继通信和地面通信带来很大影响。
11. 汽车行驶中，是在四冲程汽油机的___________冲程获得动力，如突然摇下车窗，车内的遮阳帘会被“吸”向窗外，这是因为车窗外空气流速大，压强___________。
【答案】做功 小
【解析】[1]做功冲程将内能转化为机械能，其他冲程均靠惯性完成。汽车行驶中，是在四冲程汽油机的做功冲程获得动力。
[2]如突然摇下车窗，车内的遮阳帘会被“吸”向窗外，这是因为车窗外空气流速大，压强小，小于车内的气压，在气压差作用下，车窗飘出窗外。
12. 某品牌抽取式面巾纸，表面有褶皱或压痕，对折成形，叠套压实，封装在塑料袋里。使用时打开塑料袋封口，闻到面巾纸淡淡的香味，这是______________现象。抽出第一张面巾纸，就会顺利地带起第二张、第三张，……，上一张面巾纸带起下一张面巾纸，主要依靠相邻两张面巾纸之间的______________力。
【答案】扩散 摩擦
【解析】[1]闻到面巾纸的香味，是香味分子进入人的鼻子的扩散现象。
[2]面巾纸相互压挤，且表面有褶皱或压痕，即表面较粗糙，则相对滑动时，面巾纸间的摩擦力较大，所以拉出一张时，依靠纸间的摩擦力，可将另一张拉出。
13. 化工、油田等易燃易爆环境中需要安装人体静电释放器，如图所示，工作人员接触释放器上的防爆触摸球，这样就可以防止产生电火花发生危险。当人体与其他物体摩擦 ______（填“失去”或“得到”）电子，人体就会带正电，用手接触触摸球时，释放器中的电流方向是 ______（填“向上”或“向下”）的。
【答案】失去 向下
【解析】[1]当人体与其他物体摩擦时，若人体带正电，这是因为人体与其他物体摩擦时失去了电子。
[2]用手接触触摸球时，因人体带正电，且异种电荷相互吸引，所以大地中的电子（负电荷）经该装置流向人体；因电流的方向与负电荷定向移动的方向相反，所以电流方向由人体流向大地，即释放器中的电流方向是向下的。
14. 汽车大灯通常有“远景照明”和“近景照明”两种照明方式。如图甲是某汽车大灯的简化图，A和B是灯泡内的两条灯丝，S为扇形旋钮开关，S与触点1、2接触时，开关断开。当“近景照明”时只有一条灯丝工作，当“远景照明”时两条灯丝同时工作。当大灯处在“远景照明”时，开关S与触点___________接触；若照明大灯消耗的功率和时间的关系如图乙所示，则在此10min内该大灯消耗的电能是___________J。
【答案】3、4
【解析】[1]如图当开关开关S与触点3、4接触时，两条灯丝同时工作，此时大灯处在“远景照明”。
[2] 10min内该大灯消耗的电能为
15. 某人用200N的拉力通过如图所示的滑轮组吊起质量为30kg的物体，物体被匀速提高了1m。则动滑轮的重是___________N，该过程中滑轮组的机械效率为___________。（g=10N/kg，不计绳重和摩擦）
【答案】100 75%
【解析】[1]物体的重力为G=mg=30kg×10N/kg=300N
由图可知，动滑轮上绳子的根数n=2，根据可知，动滑轮的重为
G动=nF-G=2×200N-300N=100N
[2]滑轮组的机械效率为
三、作图题（本题共2小题，每小题2分，共4分）
16. 如图所示，一束光从空气斜射向水面．请画出折射光线。
【答案】
【解析】首先作出法线；再由光从空气斜射入水或玻璃等透明介质中时，折射角小于入射角的规律作出折射光线，折射光线向法线靠近，如下图所示：
17. 图甲是地铁站里的自动扶梯。请在图乙中画出人随着扶梯一起做匀速直线运动时的受力示意图。（O点是人的重心）
【答案】
【解析】人随着扶梯一起做匀速直线运动时，受重力与支持力作用，两力是平衡力，过O点分别做竖直向下、竖直向上带箭头的直线分别表示重力、支持力，两力的线段等长，如图所示：
四、实验题（本题共4小题，共24分）
18. 小明探究“萘熔化时温度随时间的变化规律”，所用的实验装置如图甲所示。
（1）除了实验装置中的器材外，还需要的测量工具是___________；
（2）在安装实验器材时应按照___________（填“自上而下”或“自下而上”）的顺序进行；
（3）将装有萘的试管放入水中加热，而不是用酒精灯直接给试管加热，这样做的好处除了使试管受热均匀，还能___________；
（4）实验中，观察到第25min时开始出现液体，第35min时固体全部变为液体，图乙是萘的温度随时间变化的图像。则萘是___________（填“晶体”或“非晶体”），这样判断的依据是___________。
【答案】（1）停表##秒表 （2）自下而上 （3）缓慢加热 （4）晶体 在熔化过程中温度保持不变
【解析】（1）[1]从图象知，记录的数据有温度和时间，测量温度需要温度计，测量时间需要秒表，所以实验器材还缺少秒表。
（2）[2]实验中应使用酒精灯的外焰加热，所以应先调节下面铁圈的位置，再调整试管的高度及温度计，应按照自下而上的顺序进行。
（3）[3]将装有萘的试管放入水中加热，这是水浴法，采用水浴法，可以缓慢加热，使萘受热均匀，并且温度变化比较慢，便于记录实验温度。
（4）[4][5]由图乙知，萘在第25min到第35min时，不断吸收热量，温度保持不变，因此萘是晶体，这样判断的依据是在熔化过程中，温度保持不变，有固定的熔点。
19. 小明用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小最亮的光斑，此时水透镜的焦距为___________cm，实验前，应调节烛焰，水透镜和光屏的中心在___________上；
（2）为了看到的像更清楚，应该在较___________（填“亮”或“暗”）的环境中进行实验；
（3）该同学移动蜡烛，水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰的像，像的特点是倒立、缩小的___________（填“实”或“虚”）像；
（4）将蜡烛移至距水透镜5cm处，此时无论怎样移动光屏都无法在光屏上看到清晰的像，则应从___________（填“蜡烛”或“光屏”）一侧透过水透镜观察像的特点；
（5）在图乙所示实验场景下，该同学给水透镜“戴上”一种眼镜，如图丙所示，当向水透镜中注入适量水后，他发现光屏上的像再次变得清晰，则“戴”的是___________（填“近视”或“远视”）眼镜；
（6）如图丁所示为某同学的照片，图戊是实验后他将照片从紧贴水透镜到逐渐远离水透镜过程中，眼睛透过水透镜观察照片的像，看到像的顺序应该是___________。
A.②①③④ B.③②①④ C.②③④① D.④①②③
【答案】（1）8.0 同一高度 （2）暗 （3）实 （4）光屏 （5）近视 （6）B
【解析】（1）[1]一束平行于主光轴光射向水透镜，在光屏上得到一个最小最亮的光斑，即为焦点，焦点到透镜的距离即为焦距，因此水透镜的焦距为
f=18.0cm-10.0cm=8.0cm
[2]为了使像成在光屏中央，应调节烛焰，水透镜和光屏的中心在同一高度上。
（2）[3]在进行光学实验时，为了使看到的像更清楚，应在较暗的环境中进行。
（3）[4]该同学移动蜡烛，水透镜和光屏至图乙所示位置时，此时物距大于像距，因此物距大于二倍焦距，根据凸透镜成像规律可知成倒立、缩小的实像。
（4）[5]如果将蜡烛移至距透镜5cm处，此时u（5）[6]水透镜注水对光线的偏折能力增强，抽水对光线的偏折能力减弱，当从水透镜中注入适量的水后，发现烛焰的像再次变得清晰，说明眼镜对光线起到发散作用，所以是近视眼镜（凹透镜）。
（6）[7]将凸透镜紧贴在照片，此时物距小于一倍焦距，凸透镜成的虚像是正立放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到③，然后是②，当物距大于一倍焦距后，成倒立的实像，而且物距越大，像越小，故接下来看到的是①，最后看到的是④，故四个像的顺序为③②①④。
故选B。
20. 同学们用图甲所示的装置探究“杠杆的平衡条件”。
（1）实验时为了便于测量力臂，调节杠杆在___________位置平衡；
（2）如图乙所示，杠杆已经平衡。如果在左侧钩码下增加一个钩码或者将左侧钩码向右移动5cm，杠杆都将失去平衡。由此可以猜想：杠杆的平衡可能与力的__________和力臂有关；
（3）小丽在杠杆两侧挂上不同数量的钩码，移动钩码的位置，使杠杆平衡。3次实验的数据如下表。
分析实验数据得出的结论是：___________；
（4）小丽与小红对实验过程进行交流，产生了一个新的问题：若支点不在杠杆的中点，并用弹簧测力计代替一侧的钩码施力，会出现什么现象？于是他们共同进行了如图丙的探究。多次进行实验，发现杠杆平衡时，F1l1都是大于F2l2，其原因可能是___________；
（5）如图丁，有一粗细不同的直木棒，悬挂使其水平平衡，利用钩码，刻度尺和该直木棒___________（填“能”或“不能”）探究“杠杆的平衡条件”；
（6）如图戊，杆秤是我国古老的衡量工具，现今人们仍然在使用。根据杠杆的平衡条件可知杆秤的刻度是___________（填“均匀”或“非均匀”）的。
【答案】（1）水平 （2）大小 （3）杠杆平衡时，动力×动力臂=阻力×阻力臂 （4）杠杆自身重力对实验的影响 （5）能 （6）均匀
【解析】（1）[1]当杠杆在水平位置平衡时，力臂可直接从标尺上读取，因此为了便于测量力臂，应调节杠杆在水平位置平衡。
（2）[2]在左侧钩码下增加一个钩码，改变了力的大小，将左侧钩码向右移动5cm，改变了力臂的大小，杠杆都将失去平衡，因此可知杠杆的平衡可能与力的大小和力臂有关。
（3）[3]由实验数据可知
1.0N×10cm=2.0N×5cm
1.5N×5cm=0.5N×15cm
2.0N×15cm=1.5N×20cm
所以可得出结论：杠杆平衡时，动力×动力臂=阻力×阻力臂。
（4）[4]由图可知，杠杆的重心未通过支点，杠杆自身重力会使杠杆顺时针转动，使得实验时，F1l1都是大于F2l2。
（5）[5]由题意知，粗细不同的直木棒已在水平位置平衡，因此已经消除了直木棒的自重对实验的影响，因此利用钩码可以提供动力和阻力，用刻度尺可以测量动力臂和阻力臂，因此可以探究“杠杆的平衡条件”。
（6）[6]如图：
设杆秤的总重力为G0，重心为D点（不包括秤砣）；秤钩处不挂物体，杆秤平衡时，秤砣位置为B点（即0刻度处），
则有
①
设该杆秤测量的物体质量时，秤砣在C点，根据杠杆平衡条件，可得
②
将①代入②得
变形得
也可进一步变形为
由于OA和秤砣重G及g是定值，所以BC与m物成正比，即杆秤的刻度与物体的质量成正比，所以杆秤的刻度是均匀的。
21. 如图甲所示，医院里使用的5G智能机器人，机器人上配备了高清摄像头和红外热成像测温仪，还安装了超声波雾化器自动喷枪。下表为智能机器人的部分参数。其中额定雾化量是指雾化器正常工作1h雾化消毒液的体积。（）
（1）超声波雾化器是利用声可以传递___________，将消毒液雾化成超微粒子，再吹散到空气中进行消杀病毒；
（2）未装消毒液时，同一机器人在相同水平地面上两次运动的图像如图乙所示，机器人在这两次运动过程中受到的牵引力分别为、，则___________（填“大于”“小于”或“等于”）；
（3）机器人水箱中装满密度为的消毒液时，对水平地面的压强为________Pa；机器人以额定雾化量工作，喷完这些消毒液需要_________min；
（4）利用磁敏电阻等器件构成的电路可以控制驱动电机运转，从而实现机器人以不同的速度自动行驶。如图丙所示，为控制电机运转的部分电路。U为输入电压，为定值电阻，为磁敏电阻，工作时电磁铁的下端是__________极；驱动电机的工作原理与_________（填“扬声器”或“动圈式话筒”）相似。
【答案】（1）能量 （2）等于 （3）3.2×104 120 （4）S 扬声器
【解析】（1）[1]声音可以传递信息与能量，超声波雾化器是利用声可以传递能量。
（2）[2]由图得，机器人两次运动过程中都做匀速直线运动，则机器人两次运动中受到的牵引力均等于摩擦力，机器人运动过程中对水平地面的压力不变，接触面的粗糙程度不变，则机器人受到的摩擦力不变，因此机器人在这两次运动过程中受到的牵引力大小相等。
（3）[3]机器人水箱中装满密度为的消毒液时，由得，消毒液的质量为
消毒液的重力为
此时机器人对水平地面的压力为
对水平地面的压强为
[4]机器人以额定雾化量工作，喷完这些消毒液需要
（4）[5]由图得，电流从螺线管的下端流入，由右手定则得，螺线管的上端为N极，下端为S极。
[6]驱动电机的工作原理是通电导体受磁力的作用运动，与扬声器，动圈式话筒的工作原理是电磁感应现象。
五、综合应用题（本题共3小题，共22分）
22. 三峡大坝上的船可以“坐”如图甲所示的升船机过坝。某次试航时，质量为30t的船从大坝上游江面驶入升船机的承船厢，随后升船机将船从海拔高度为156m的上游江面，沿竖直方向运送至海拔高度为60m的下游江面，水的密度为，。
（1）船的重力是多少？__________
（2）船驶入承船厢后，厢内水深为5m，此时承船厢底部受到水的压强是多少？__________
（3）船下降过程中，重力做的功是多少？__________
（4）船还可以通过三峡的五级船闸实现上下游的航运。如图乙所示，船从上游行驶到下游时，需要打开阀门A，上游水道和闸室构成一个__________，上游水道和闸室水面相平后，打开上游闸门C，船可以由上游进入闸室。
【答案】（1）3×105N （2）5×104Pa （3）2.88×107J （4）连通器
【解析】（1）[1]船的重力是
（2）[2]此时承船厢底部受到水的压强是
（3）[3]船下降过程中，重力做的功是
（4）[4]上游水道和闸室两端开口，中间相连通，构成一个连通器。
23. 小明家购置一台如图甲所示的电热油汀取暖器，简称电热油汀，额定电压为220V，电热丝的电阻为44Ω，简化电路如图乙所示。该电热油汀的工作物质是一种油，质量为20kg，密度为，比热容为。
（1）电热油汀的额定电流是多少？___________
（2）不计热量损失，电热油汀正常工作10min，油升高的温度是多少？___________
（3）为了使电热油汀的实际加热功率可以调节，他将标有“6A 176Ω”字样的电位器串联在电路中，改装后的简化电路图如图丙所示。改装后电热油汀的实际加热功率的最小值是多少？___________
（4）工作物质用油而不用水，除了油的密度小，电热油汀轻便以外，还有什么优点？___________
【答案】（1）5A （2）16.5℃ （3）44W （4）见解析
【解析】（1）[1]电热油汀的额定电流
（2）[2]不计热量损失，油吸收的热量
Q吸=W=UIt=220V×5A×10×60s=66×105J
油升高的温度
（3）[3]根据题意可知，电位器和电热丝串联，当电位器接入电路中的阻值最大时，电路中的电阻最大，根据串联电路的电阻特点可知，此时电路中的总电阻
R总=R1+R2=44Ω+176Ω=220Ω
根据欧姆定律可知，电路中的最小电流
改装后电热油汀的实际加热功率的最小值
P小=I小2R1=(1A)2×44Ω=44W
（4）[4]油的比热容小于水的比热容，相同质量的油和水相比，吸收相同的热量，油升高的温度较大，即升温更快。
24. 小明用图甲中的实验器材测量额定电压为2.5V的小灯泡的电阻。
（1）请用笔画线，将图甲中的实验电路连接完整；___________
（2）电路连接完整后闭合开关，小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡___________；
（3）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电压表示数如图乙所示，为测量小灯泡正常发光时的电阻，应将滑片向___________（填“左”或“右”）移动；
（4）移动滑动变阻器滑片位置，测出小灯泡在不同电压时的电流，画出小灯泡的I-U图像如图丙所示。小灯泡正常发光时的电阻为___________Ω，随着灯泡两端电压的增加，小灯泡的电阻变大的原因是___________；
（5）实验过程中，滑动变阻器接入电路的电阻是逐渐变小的，小灯泡的电阻是逐渐变大的，则滑动变阻器电阻的变化量___________（填“大于”“小于”或“等于”）小灯泡电阻的变化量。
【答案】（1）见解析 （2）2 （3）右 （4）10 灯丝电阻随温度升高而增大 （5）大于
【解析】（1）[1]实验中，灯泡与变阻器串联，电压表测量灯泡的电压，电流表测量电路电流，灯泡的额定电压为2.5V，则电压表的量程选用0~3V即可，如图所示：
（2）[2]电路连接完整后闭合开关，小灯泡不亮，电流表有示数，电路中有电流，电压表无示数，说明灯泡两端的电压为0，则可能是小灯泡短路。
（3）[3]由图乙得，电压表的分度值为0.1V，示数为1.5V，为测量小灯泡正常发光时的电阻，应将滑片向右移动，减小变阻器接入电路中的电阻，增大通过灯泡的电流，直到灯泡两端的电压为2.5V。
（4）[4]由图丙得，当灯泡的电压为2.5V时，电流为0.25A，由欧姆定律得，小灯泡正常发光时的电阻为
[5]随着灯泡两端电压的增加，小灯泡的电阻变大的原因是灯泡的电压增大，电流增大，电功率增大，灯泡的温度升高，灯丝电阻增大。
（5）[6]由表格中数据得，当灯泡的电压为1.5V时，电流为0.2A，由欧姆定律得，此时灯泡的电阻为
电源电压由2节干电池组成，则电源电压为3V，此时变阻器的电压为
由欧姆定律得，此时变阻器的电阻为
当灯泡正常发光时，灯泡的电阻为10Ω，变阻器的电压为
由欧姆定律得，此时变阻器的电阻为
当灯泡的电压由1.5V变为2.5V，灯泡的电阻改变量为
变阻器的电阻阻改变量为
则实验过程中，滑动变阻器接入电路的电阻是逐渐变小的，小灯泡的电阻是逐渐变大的，则滑动变阻器电阻的变化量大于小灯泡电阻的变化量。
压力F/N
0
1
2
3
4
5
电阻R/Ω
120
80
60
45
40
38
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
10
2.0
5
2
1.5
5
0.5
15
3
2.0
15
1.5
20
水箱容积
额定雾化量
行进速度
自身重力
履带总触地面积
20L
10L/h
0.3~0.6m/s
500N
