2024年山东省淄博市桓台县中考一模物理试题（原卷版+解析版）
展开
这是一份2024年山东省淄博市桓台县中考一模物理试题（原卷版+解析版），文件包含2024年山东省淄博市桓台县中考一模物理试题原卷版docx、2024年山东省淄博市桓台县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。

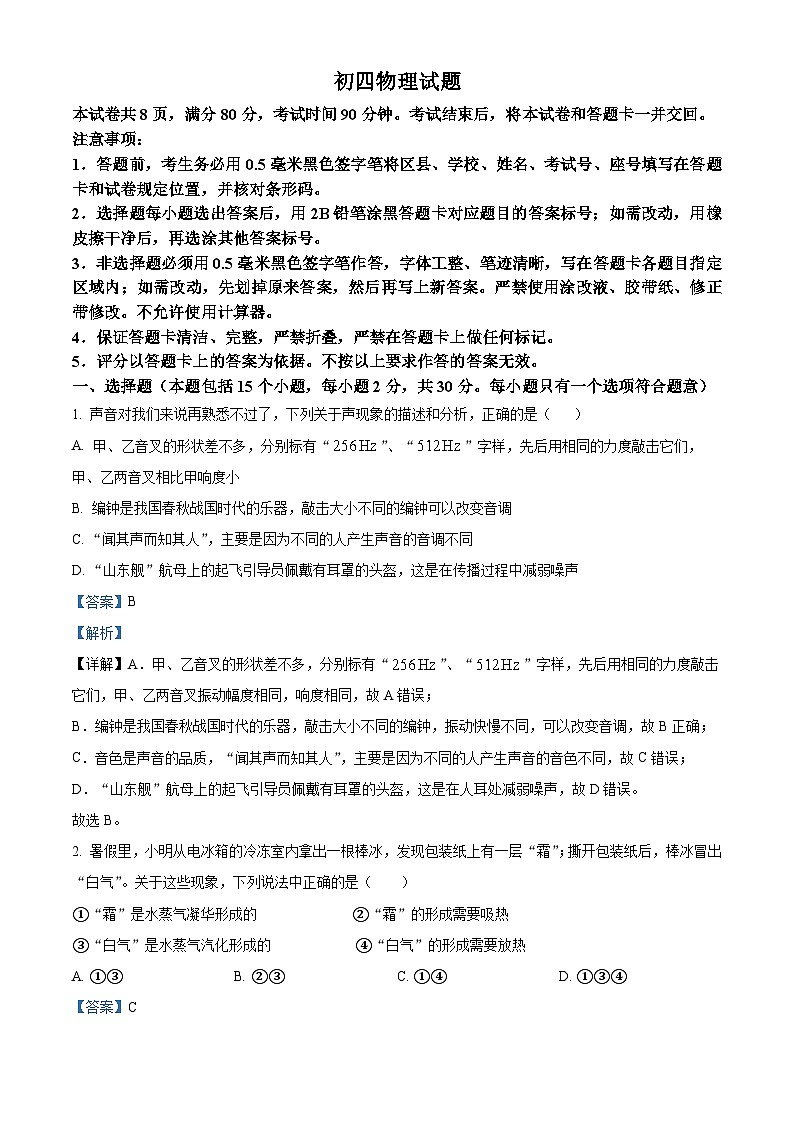

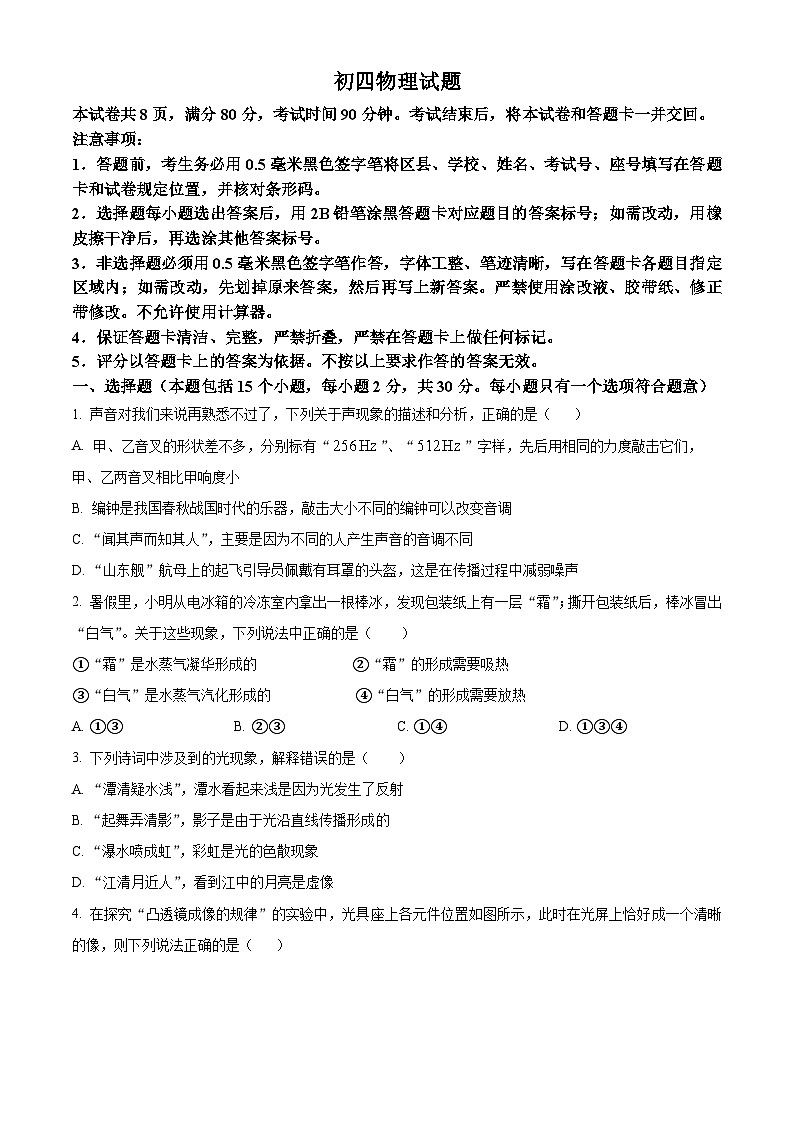

注意事项：
1．答题前，考生务必用0.5毫米黑色签字笔将区县、学校、姓名、考试号、座号填写在答题卡和试卷规定位置，并核对条形码。
2．选择题每小题选出答案后，用2B铅笔涂黑答题卡对应题目的答案标号；如需改动，用橡皮擦干净后，再选涂其他答案标号。
3．非选择题必须用0.5毫米黑色签字笔作答，字体工整、笔迹清晰，写在答题卡各题目指定区域内；如需改动，先划掉原来答案，然后再写上新答案。严禁使用涂改液、胶带纸、修正带修改。不允许使用计算器。
4．保证答题卡清洁、完整，严禁折叠，严禁在答题卡上做任何标记。
5．评分以答题卡上的答案为依据。不按以上要求作答的答案无效。
一、选择题（本题包括15个小题，每小题2分，共30分。每小题只有一个选项符合题意）
1. 声音对我们来说再熟悉不过了，下列关于声现象的描述和分析，正确的是（ ）
A. 甲、乙音叉的形状差不多，分别标有“”、“”字样，先后用相同的力度敲击它们，甲、乙两音叉相比甲响度小
B. 编钟是我国春秋战国时代的乐器，敲击大小不同的编钟可以改变音调
C. “闻其声而知其人”，主要是因为不同的人产生声音的音调不同
D. “山东舰”航母上的起飞引导员佩戴有耳罩的头盔，这是在传播过程中减弱噪声
【答案】B
【解析】
【详解】A．甲、乙音叉的形状差不多，分别标有“”、“”字样，先后用相同的力度敲击它们，甲、乙两音叉振动幅度相同，响度相同，故A错误；
B．编钟是我国春秋战国时代的乐器，敲击大小不同的编钟，振动快慢不同，可以改变音调，故B正确；
C．音色是声音的品质，“闻其声而知其人”，主要是因为不同的人产生声音的音色不同，故C错误；
D．“山东舰”航母上的起飞引导员佩戴有耳罩的头盔，这是在人耳处减弱噪声，故D错误。
故选B。
2. 暑假里，小明从电冰箱的冷冻室内拿出一根棒冰，发现包装纸上有一层“霜”；撕开包装纸后，棒冰冒出“白气”。关于这些现象，下列说法中正确的是（ ）
①“霜”是水蒸气凝华形成的 ②“霜”的形成需要吸热
③“白气”是水蒸气汽化形成的 ④“白气”的形成需要放热
A. ①③B. ②③C. ①④D. ①③④
【答案】C
【解析】
【详解】霜是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故①正确，②错误；“白气”是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故③错误，④正确。
故选C。
3. 下列诗词中涉及到的光现象，解释错误的是（ ）
A. “潭清疑水浅”，潭水看起来浅是因为光发生了反射
B. “起舞弄清影”，影子是由于光沿直线传播形成的
C. “瀑水喷成虹”，彩虹是光的色散现象
D. “江清月近人”，看到江中的月亮是虚像
【答案】A
【解析】
【详解】A．潭水看起来很浅是因为光发生了折射，故A错误，符合题意；
B．影子是由于光沿直线传播形成的，故B正确，不符合题意；
C．彩虹是典型的光的色散现象，故C正确，不符合题意；
D．看到江水中的月亮是因为光在水面发生了反射，形成的是虚像，故D正确，不符合题意。
故选A

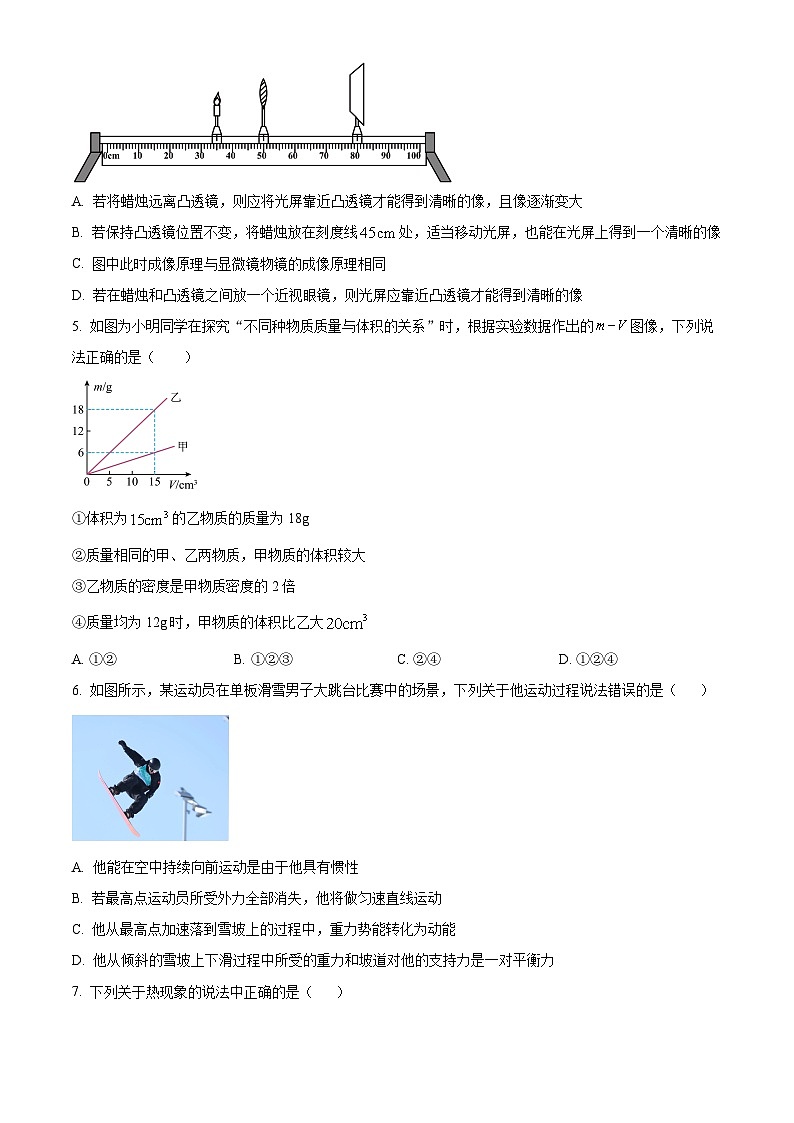

4. 在探究“凸透镜成像的规律”的实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
A. 若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
B. 若保持凸透镜位置不变，将蜡烛放在刻度线处，适当移动光屏，也能在光屏上得到一个清晰的像
C. 图中此时成像原理与显微镜物镜的成像原理相同
D. 若在蜡烛和凸透镜之间放一个近视眼镜，则光屏应靠近凸透镜才能得到清晰的像
【答案】C
【解析】

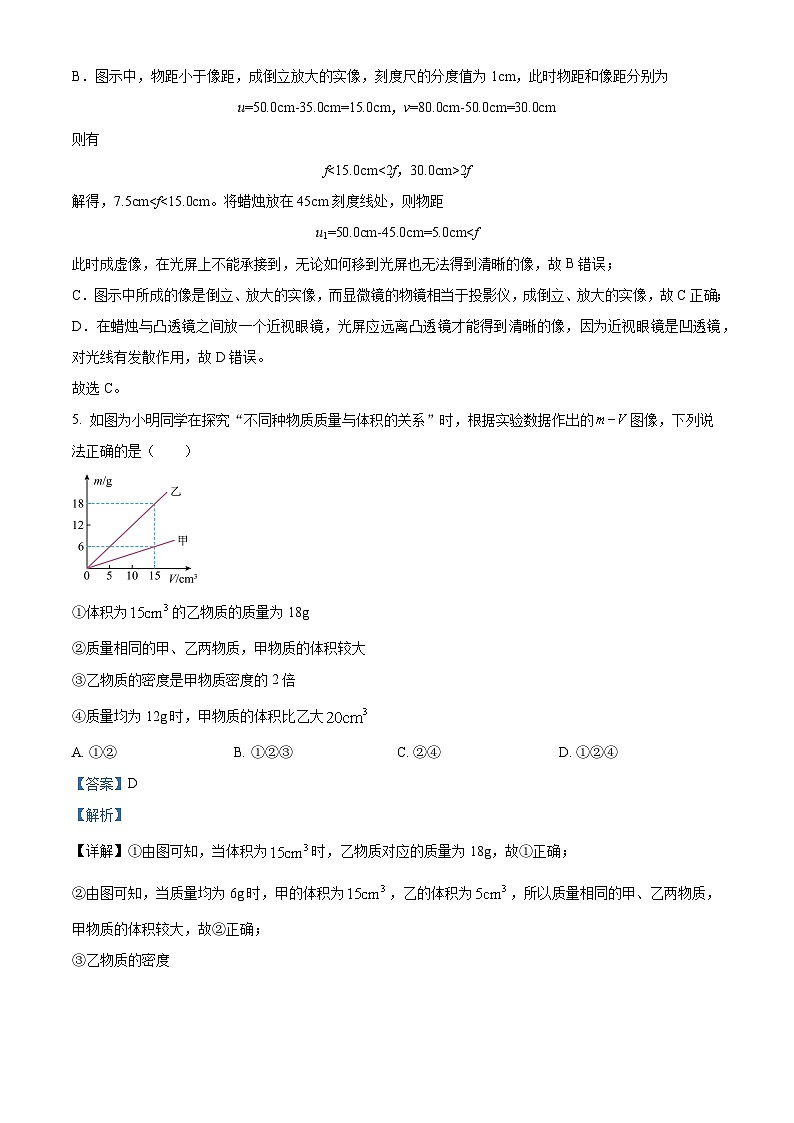

【详解】A．图示中，光屏上成清晰的像，则成的是实像，蜡烛远离凸透镜时，物距变大，则像距变小，像变小，所以应将光屏靠近凸透镜，才能在光屏上成清晰的像，且像变小，故A错误；
B．图示中，物距小于像距，成倒立放大的实像，刻度尺的分度值为1cm，此时物距和像距分别为
u=50.0cm-35.0cm=15.0cm，v=80.0cm-50.0cm=30.0cm
则有
f<15.0cm<2f，30.0cm>2f
解得，7.5cmu1=50.0cm-45.0cm=5.0cm此时成虚像，在光屏上不能承接到，无论如何移到光屏也无法得到清晰的像，故B错误；
C．图示中所成的像是倒立、放大的实像，而显微镜的物镜相当于投影仪，成倒立、放大的实像，故C正确；
D．在蜡烛与凸透镜之间放一个近视眼镜，光屏应远离凸透镜才能得到清晰的像，因为近视眼镜是凹透镜，对光线有发散作用，故D错误。
故选C。
5. 如图为小明同学在探究“不同种物质质量与体积的关系”时，根据实验数据作出的图像，下列说法正确的是（ ）
①体积为的乙物质的质量为18g
②质量相同的甲、乙两物质，甲物质的体积较大
③乙物质的密度是甲物质密度的2倍
④质量均为12g时，甲物质的体积比乙大
A. ①②B. ①②③C. ②④D. ①②④
【答案】D
【解析】
【详解】①由图可知，当体积为时，乙物质对应的质量为18g，故①正确；
②由图可知，当质量均为6g时，甲的体积为，乙的体积为，所以质量相同的甲、乙两物质，甲物质的体积较大，故②正确；
③乙物质的密度
甲物质的密度
乙的密度是甲密度的3倍，故③错误；
④质量均为12g时，甲物质的体积
乙物质的体积
甲体积比乙大，故④正确。
故选D。
6. 如图所示，某运动员在单板滑雪男子大跳台比赛中的场景，下列关于他运动过程说法错误的是（ ）
A. 他能在空中持续向前运动是由于他具有惯性
B. 若最高点运动员所受外力全部消失，他将做匀速直线运动
C. 他从最高点加速落到雪坡上的过程中，重力势能转化为动能
D. 他从倾斜的雪坡上下滑过程中所受的重力和坡道对他的支持力是一对平衡力
【答案】D
【解析】
【详解】A．他能在空中持续向前运动是由于他具有惯性，保持原来的运动状态，故A正确，不符合题意；
B．若最高点运动员所受外力全部消失，他的运动状态不变，将做匀速直线运动，故B正确，不符合题意；
C．他从最高点加速落到雪坡上的过程中，质量不变，高度下降，速度增大，重力势能减小，动能增大，将重力势能转化为动能，故C正确，不符合题意；
D．他从倾斜的雪坡上下滑过程中所受的重力和坡道对他的支持力作用不在同一直线上，不是一对平衡力，故D错误，符合题意。
故选D。

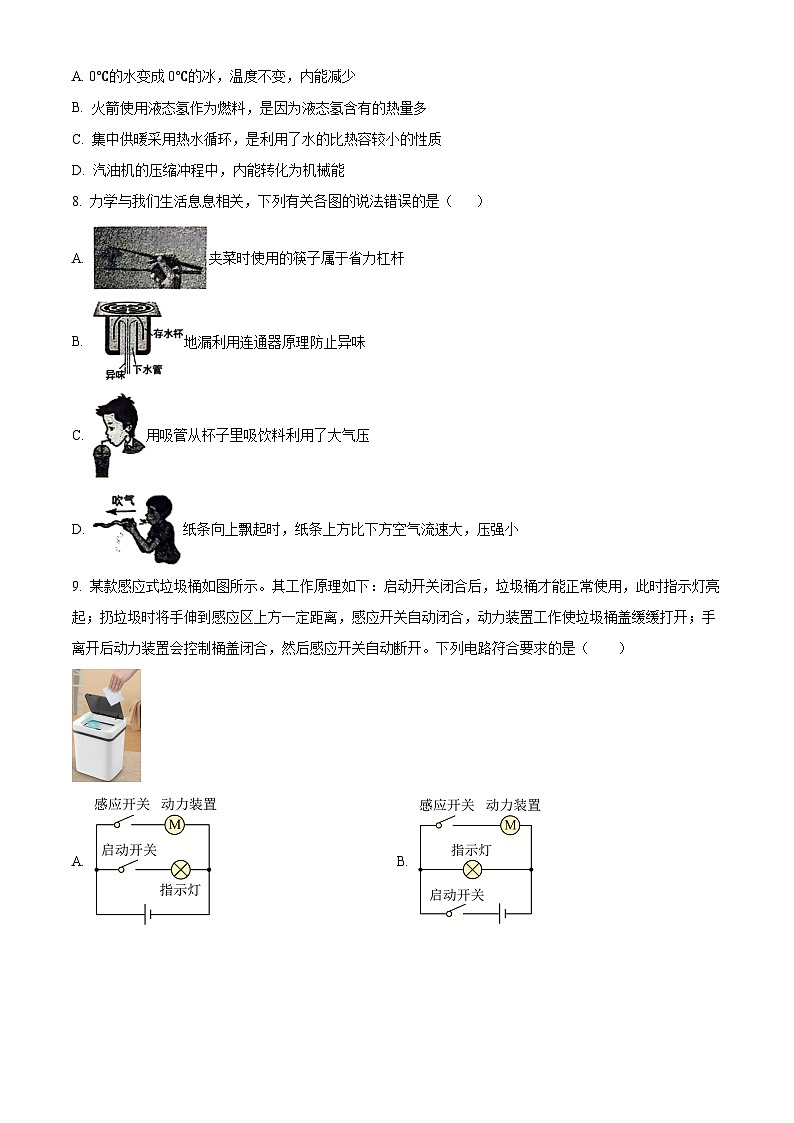

7. 下列关于热现象说法中正确的是（ ）
A. 0℃的水变成0℃的冰，温度不变，内能减少
B. 火箭使用液态氢作为燃料，是因为液态氢含有的热量多
C. 集中供暖采用热水循环，是利用了水的比热容较小的性质
D. 汽油机的压缩冲程中，内能转化为机械能
【答案】A
【解析】
【详解】A．0℃的水变成0℃的冰，放出热量，温度不变，内能减少，故A正确；
B．热量是过程量，不能说含有热量的多少，故B错误；
C．集中供暖采用热水循环，是利用了水的比热容较大的性质，其他因素相同时，吸收的热量较多，故C错误；
D．汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
8. 力学与我们生活息息相关，下列有关各图的说法错误的是（ ）
A. 夹菜时使用的筷子属于省力杠杆
B. 地漏利用连通器原理防止异味
C. 用吸管从杯子里吸饮料利用了大气压
D. 纸条向上飘起时，纸条上方比下方空气流速大，压强小
【答案】A
【解析】
【详解】A．夹菜时使用的筷子的动力臂小于阻力臂，属于费力杠杆，故A错误，符合题意；
B．地漏两端开口，中间相连通，利用连通器原理防止异味，故B正确，不符合题意；
C．用吸管从杯子里吸饮料，现将吸管中空气吸出，使吸管中的气压小于大气压，利用了大气压，故C正确，不符合题意；
D．纸条向上飘起时，纸条上方比下方空气流速大，压强小，小于纸条下方的气压，在气压差的作用下，纸条向上飘起，故D正确，不符合题意。
故选A。
9. 某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时将手伸到感应区上方一定距离，感应开关自动闭合，动力装置工作使垃圾桶盖缓缓打开；手离开后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．图中不用启动开关闭合，只要闭合感应开关，动力装置工作，故A不符合题意；
B．启动开关在干路中，启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起，动力装置和指示灯并联，感应开关闭合，动力装置工作，故B符合题意；
C．图中闭合启动开关，将动力装置短路，动力装置不会工作，故C不符合题意；
D．图中动力装置和指示灯串联，两个开灯都闭合时，动力装置和指示灯才能工作，故D不符合题意。
故选B。
10. 如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是
A. 电压表V1与电压表V2示数始终相等
B. 电流表A示数变大，电压表V2示数变小
C. 电压表V1示数与电流表A示数之比变小
D. 电压表V1示数与电流表A示数之比不变
【答案】D
【解析】
【详解】A．当闭合开关S时，两电阻是串联的，电压表V1测电阻R1两端的电压，电压表V2测总电压也就是电源电压，将滑动变阻器R2的滑片P从最右端向中点移动过程中，电压表V1小于电压表V2示数，故A错误；
B．在移动时，电阻变大，总电阻变大，所以电流是变小的，电流表示数变小，故B错误；
CD．电压表V1示数与电流表A示数之比等于定值电阻R1的阻值，所以大小不变，故C错误，D正确．
11. 关于能源、信息、新材料和航天，下列说法正确是（ ）
A. 核能和地热能都是可再生能源
B. 核潜艇是利用原子核发生聚变来获取动力的
C. 中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
D. 滑旱冰时，嵌在轮子中的LED灯会发光，LED灯是由超导体材料制成的发光二极管
【答案】C
【解析】
【详解】A．核能在短时间内不能再生，是不可再生能源；地热能从自然界不断地获得，是可再生能源，故A错误；
B．核潜艇是利用原子核发生裂变来获取动力的，故B错误；
C．电磁波的传播不需要介质，中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递，故C正确；
D．滑旱冰时，嵌在轮子中的LED灯会发光，LED灯是由半导体材料制成的发光二极管，故D错误。
故选C。
12. 关于家庭电路和安全用电，下列说法正确的是（ ）
①图甲：三脚插头中的L脚接零线
②图乙：测电笔使用时要用指尖抵住笔尾金属电极
③图丙：空气开关跳闸，可能是家庭电路出现短路情况造成的
④图丁：发生此类触电时，电路中的“漏电保护器”会自动切断电路
A. ①②③B. ②③C. ②③④D. ③④
【答案】B
【解析】
【详解】①．三脚插头中较长的插脚E是接用电器的金属外壳的，三孔插座的E是接地线的，当三脚插头插到三孔插座时，用电器金属外壳就接地了，L是接火线的，故①错误；
②．图乙中，测电笔可以用来区分零线和火线，使用时要用指尖抵住上端的金属帽（笔尾金属电极），故②正确；
③．空气开关跳闸，是家庭电路中电流过大造成的，可能是家庭电路出现短路，也可能是用电器总功率过大，故③正确；
④．双线触电时，火线上的电只经过人体流入零线，不存在漏电，所以漏电保护器不会自动跳闸，故④错误。
故选B。
13. 小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后；绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。则（ ）
A. 闭合开关后，电磁铁的上端为N极
B. 滑动变阻器的滑片P向下调整后，栏杆更容易抬起
C. 若栏杆不能抬起，可通过增大电池的电压进行改进
D. B端挂铁柱可以用上端是N极、下端是S极的条形磁体代替
【答案】C
【解析】
【详解】A．电流从电磁铁下端流入，上端流出，根据安培定则可知，电磁铁的上端为S极。故A不符合题意；
B．滑动变阻器的滑片P向下调整后，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，根据可知，电路的电流变小，电磁铁的磁性减弱，栏杆不容易抬起，故B不符合题意；
C．根据可知，电阻一定时，增大电源电压，电路的电流会变大，电磁铁的磁性增强，栏杆会更容易抬起，因此若栏杆不能抬起，可通过增大电池的电压进行改进，故C符合题意；
D．由A选项可知，电磁铁的上端为S极，如果B端挂的铁柱用上端是N极、下端是S极的条形磁体代替，则开关S闭合时，电磁铁上端和条形磁体下端磁极相同，互相排斥，栏杆不会抬起，故D不符合题意。
故选C。
14. 两相同的容器中装有体积相等的两种液体，静止放置在水平桌面上。将同种材料制作的实心物体A、B分别放入两容器中，静止时液面等高，如图，则（ ）
A. A的重力小于B的重力
B. A受的浮力大于B受到的浮力
C. 甲杯中液体的密度小于乙杯中液体的密度
D. 甲杯和乙杯的底部受到的压强相等
【答案】B
【解析】
【详解】C．同种材料制作的实心物体A、B密度相同，物体A在甲液体中漂浮，说明甲液体的密度大于物体密度，物体B在乙液体中悬浮，说明乙液体密度等于物体密度，则甲杯中液体的密度大于乙杯中液体的密度，故C不符合题意；
AB．两相同的容器中装有体积相等的两种液体，放入物体后，静止时液面等高，说明实心物体A、B排开液体的体积相同，根据，排开液体体积相同，甲杯中液体的密度大于乙杯中液体的密度，则A受的浮力大于B受到的浮力，因为两物体所受浮力都等于重力，则A的重力大于B的重力，故A不符合题意，B符合题意；
D．静止时液面等高，所以液体深度相同，根据液体压强可知，液体深度相同，甲杯中液体的密度大于乙杯中液体的密度，则甲杯中液体的对容器底部的压强大于乙杯中液体对容器底部的压强，故D不符合题意。
故选B。
15. 如图-1所示的电路，电源电压恒定不变，滑动变阻器Rp的规格为“20Ω，1A”。在保证电路安全的情况下，移动滑片P，两电压表示数与电流表示数的关系图像如图-2所示，下列分析正确的是（ ）
A. 滑片P向b端滑动过程中，电流表示数增大
B. 电源电压为10V
C. 滑动变阻器Rp接入电路的阻值范围为10~20Ω
D. 当电压表V1的示数为5V时，滑动变阻器Rp消耗的电功率为3.5W
【答案】D
【解析】
【详解】由电路图可知，定值电阻R与滑动变阻器Rp串联，电压表V1测定值电阻R两端的电压，电压表V2测滑动变阻器Rp两端的电压，电流表测电路中的电流。
A．滑片P向b端滑动过程中，滑动变阻器连入电路的电阻变大，电路中总电阻也变大，由欧姆定律知电路中的电流变小， 电流表的示数变小，故A错误；
B．当滑片位于b端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，由串联分压的规律可知变阻器分得的电压最大，则此时定值电阻R两端的电压最小，由图乙可知，电压随着电流增大的图线是电流表示数与电压表V1示数的关系图像，电压随着电流减小的图线是电流表示数与电压表V2示数的关系图像，此时电路电流为0.4A，定值电阻两端电压为4V，滑动变阻器两端电压为8V； 因串联电路两端电压等于各部分电压之和，所以电源电压
U=UR+U滑=4V+8V=12V
故B错误；
C．由图2可知，当滑动变阻器两端的最大电压U滑=8V时，通过的电流I小=0.4A， 由欧姆定律可知，滑动变阻器接入电路的最大电阻
当滑动变阻器两端的最小电压U滑' =2V时，通过的电流I大= 1.0A，则滑动变阻器接入电路的最小电阻
因此滑动变阻器阻值的变化范围是2 ~ 20Ω，故C错误；
D．由图2知电路电流为0.4A，定值电阻两端电压为4V，定值电阻的阻值为
当电压表V1的示数为5V时，电路中的电流为
由串联电路电流的规律知滑动变阻器两端的电压为
滑动变阻器Rp消耗的电功率为
故D正确。
故选D。
二、理解与应用（本题包括5个小题，共15分）
16. 深秋时节，一只白鹭在平静的湖面上飞行，此处水深约2m，如图所示，当白鹭距水面0.8m时，倒影与它的距离为______cm；当白鹭平行于水面飞行，它在水中像的大小将______（选填“变大”或“变小”或“不变”），像相对它是______（选填“静止”或“运动”）的。
【答案】 ①. 160 ②. 不变 ③. 静止
【解析】
【详解】[1]因为平面镜成像中物和像到平面镜的距离相等，所以白鹭的像到水平面的距离为0.8m，则倒影与它的距离为1.6m，即160cm。
[2]平面镜成像中物和像等大，所以水中像的大小不变。
[3]因为白鹭平行于水面飞行，它与像的距离和方位均不变，所以像相对它是静止的。
17. 用如图甲的滑轮组提升重的物体，已知拉力F为，不计绳重和摩擦，物体和绳子自由端的运动情况如图乙所示，反映绳子自由端运动的图线是______（选填“A”或“B”），动滑轮重为______，机械效率为______%（保留一位小数）。
【答案】 ①. A ②. 40 ③. 83.3
【解析】
【详解】[1]由图甲可知，滑轮组有3段绳子承担物重，所以绳端速度为物体速度的3倍。由图乙可知，A图线表示的速度为
同理，B图线表示的速度为0.5m/s，所以反映绳子自由端运动的图线是A。
[2]动滑轮重为
[3]滑轮组的机械效率为
18. “端午浓情，粽叶飘香”，粽叶飘香是________现象；反复弯折铁丝，铁丝弯折处会很烫，铁丝内能是通过________（选填“热传递”或“做功”）的方式增加；在高山上煮饭，很难煮熟，这是因为高山上________，水的沸点低。
【答案】 ①. 扩散 ②. 做功 ③. 气压低
【解析】
【详解】[1]“端午浓情，粽叶飘香”，粽叶飘香是扩散现象，说明分子不停地做无规则运动。
[2]反复弯折铁丝，铁丝克服摩擦做功，铁丝弯折处会很烫，铁丝内能是通过做功的方式增加。
[3]沸点与气压有关，在高山上煮饭，很难煮熟，这是因为高山上气压低，水的沸点低。
19. 如图所示电路，电源电压不变，灯泡L2、L3完全相同。第一次当开关S、S1、S2都闭合，灯_______不亮，L1的功率为25W；第二次当只闭合开关S，L1的功率为9W，不考虑灯丝电阻随温度影响。前后两次灯L1的电压之比为_______，开关都闭合时灯________更亮。
【答案】 ①. L3 ②. 5:3 ③. L2
【解析】
【详解】[1]开关S、S1、S2都闭合时，L1、L2并联，L3被短路，所以L3不亮。
[2]不考虑灯丝电阻随温度影响，开关S、S1、S2都闭合时，L1、L2并联，由并联电路电压特点可知灯泡L1两端电压为电源电压U，此时L1的电功率
①
只闭合开关S时，L1、L3串联，设灯泡两端电压为U1，此时L1的电功率
②
由可得，前后两次灯L1的电压之比为
[3]只闭合开关S时，L1、L3串联，由串联电路电压特点知
由串联电路的分压原理可知
由题意可知L2、L3是完全相同，所以
即L2的电阻小于L1的电阻；开关都闭合时，L1、L2并联，两灯泡的电压相同，L2的电阻小于L1的电阻，由可知，L2的实际功率较大，所以L2更亮。
20. 如图甲所示是跳水运动员起跳前用力踏板的情景，图乙为其简化的示意图，运动员重心为A点。请在乙图中画出运动员此时所受各力的示意图。（所有力均以重心A为作用点）。
【答案】
【解析】
【详解】跳水运动员受到竖直向下的重力、垂直于踏板向上的支持力和沿踏板向上的摩擦力，从运动员重心开始，分别沿各力的方向画一条有向线段，并分别用G、F和f表示，如图所示：
三、实验与探究（本题包括3个小题，共20分）
21. 在探究“比较不同物质吸热本领”的实验中，实验装置如图所示。
（1）实验中应量取________（选填“体积”或“质量”）相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较________（选填“加热时间”或“温度计升高的示数”）来判断吸热能力的强弱；本实验中除了用到控制变量法，还用到了________法。
（2）通过实验记录数据如表格所示。从开始加热到46℃，甲、乙两种液体吸收热量的关系为________（选填“<”“=”或“>”）。
（3）若甲的比热容为，则乙的比热容为________。
【答案】（1） ①. 质量 ②. 温度计升高的示数 ③. 转换
（2）< （3）
【解析】
【小问1详解】
[1][2]实验中应量取质量相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热，使甲乙液体在相同时间内吸收相同的热量，在通过比较温度计升高的示数来判断吸热能力的强弱，由得，质量相同的甲乙液体，吸收相同热量后，升高的温度越高，吸热能力越小。
[3]本实验中除了用到控制变量法，还用到了转换法，即通过升高的温度比较吸热能量强弱。
【小问2详解】
由表格中数据得，从开始加热到46℃，甲被加热时间较短，乙被加热时间较长，则
【小问3详解】
由表格中数据得，质量相同的甲乙分别加热5min，吸收相同热量，甲、乙升高的温度分别为20℃、30℃，由得
则
22. 为确定某种金属块的密度，某实验小组进行了如图探究：
（1）首先将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针指在分度盘左侧，要使天平平衡，应将平衡螺母向___________ （选填“左”或“右”）调；
（2）用天平测量金属块的质量。当天平平衡时，放在右盘中的砝码和游码的位置如图甲所示，则金属块的质量m为___________ g；
（3）用量筒测量金属块的体积时，先将水倒入量筒中，液面达到的位置如图乙所示，再把金属块完全浸没在量筒的水中，水面升高，如图丙所示，则该金属块的体积V为___________ cm3；
（4）根据测量结果可知该金属块的密度为___________ kg/m3；
（5）若实验中不小心把量筒打碎，某同学用烧杯代替量筒继续做实验，其探究步骤如下：
①往烧杯倒入适量的水，把一个质量为m0的金属块放入烧杯中，发现金属块沉入水中，如图丁所示，用油性笔记下此水面位置M；
②用天平测出烧杯、水和金属块的总质量m1；
③将金属块从水中取出，再往烧杯中缓慢加水，使水面上升至记号M处，如图戊所示；
④用天平测出烧杯和水的总质量m2；
⑤已知水的密度为ρ水，则金属块密度的表达式为：___________ （请用m0、m1、m2和ρ水符号表示）；
（6）用第（5）问的方法测出金属块的密度比真实值___________ （填“偏大”、“偏小”或“不变”）。
【答案】 ①. 右 ②. 39 ③. 12 ④. 3.25×103 ⑤. ⑥. 不变
【解析】
【详解】（1）[1]将天平放在水平桌面上，把游码移到标尺零刻度线处，发现指针指在分度盘左侧，根据“左偏右调，右偏左调”知道，应向右调节平衡螺母，使天平平衡。
（2）[2]由图甲知道，金属块的质量为
（3）[3]由图乙知道水的体积为
由图丙知道，金属块和水的总体积为
故金属块的体积
（4）[4]金属块的密度为
（5）[5]烧杯中加入水的质量
金属块的体积等于加入水的体积
金属块密度
（6）[6]金属块取出时带走的部分水在加入水时得到补充，对金属块体积的测量值无影响，根据可知，金属块的密度不变。
23. 小兰和小星做“探究电流与电阻的关系”实验。可供使用的实验器材有：电源（电压恒为）、电流表、电压表、滑动变阻器、开关各一个，阻值分别为、、的定值电阻各一个、导线若干。
（1）如图甲所示是小兰连接的实物电路，她在检查电路时发现有一根导线接错，请在错误的导线上画“×”，并画出正确的接线________；（导线不允许交叉）
（2）图乙是小兰根据测得的实验数据绘制的电流/随电阻R的变化图象，由图象可得出结论：当电压一定时，________。为保证分别使用三个定值电阻均能顺利完成实验，滑动变阻器的最大阻值至少是________；
（3）小星得出的实验数据如表，分析表中数据可发现与正确结论不符，其原因是________；
（4）本实验与测定值电阻的阻值均需要多次测量；本实验多次测量的目的是________，后者多次测量的目的是________；
（5）上述实验完成后，他们想测量另一个铭牌模糊不清的滑动变阻器的最大阻值，在保证电路安全的情况下，设计了如图丙所示的电路（电源电压恒定但未知，定值电阻的阻值为），请将他们的实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片移至最左端，读出电流表的示数为；
②________，读出电流表的示数为；
③滑动变阻器最大阻值________（用、和表示）。
【答案】（1） （2） ①. 见解析 ②. 35
（3）见解析 （4） ①. 得出普遍性规律 ②. 求平均值减小实验误差
（5） ①. 将滑片移到最右端 ②.
【解析】
【小问1详解】
要探究电流与电阻的关系，滑动变阻器与定值电阻应串联在电路中，电流表测电路中的电流，电压表测定值电阻两端的电压。图甲中，连接定值电阻R与变阻器上接线柱的导线，应改接到定值电阻与电压表的负接线柱上，作图如下：
【小问2详解】
[1]由图像知，每组对应的电流与电阻的乘积是一个定值，所以可得：电压一定时，通过导体的电流与导体的电阻成反比。
[2]据串联电路的分压特点知，当定值电阻接入电路的阻值最大时，变阻器接入电路的阻值也最大，由图乙知，定值电阻两端保持不变的电压为
变阻器两端电压
U变=U-U1=6V-2.5V=3.5V
则有
2.5V:3.5V=25Ω:R大
解得，滑动变阻器的最大阻值至少为R大=35Ω。
【小问3详解】
由表格数据有
，
则定值电阻两端的电压没有保持不变。
【小问4详解】
[1]本实验中，进行多次实验，避免实验的偶然性，得到普遍性的实验规律。
[2]测量定值电阻的阻值的实验中，进行多次实验，得到多组实验数据，通过求平均值来减小实验误差。
【小问5详解】
[1][2]图丙中，两个电阻串联连接，电流表测电路中的电流，滑片置于最左端时，变阻器接入电路的阻值为0，R0两端的电压等于电源电压，为
将滑片置于最右端，变阻器接入电路的阻值最大为
四、分析与计算（本题包括2个小题，共15分）
24. 解放军在一次演习中，出动某型号中型履带式水陆两栖突击车。该车（含驾驶员）总质量为，同时，该车装配有输出功率为的发动机，机动性能卓越（g取）。
（1）该车在水平沙滩上行进时，两条履带与沙滩的总接触面积为，求该车对沙滩的压强；
（2）该车在水面漂浮时，它排开水的体积是多少？（）
（3）该车在陆地上以的速度匀速行进时，若发动机的输出功率全部用于做机械功，则发动机做了多少功？
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
该车总重力为
该车对沙滩的压力为
该车对沙滩的压强为
【小问2详解】
该车在水面漂浮时，所受浮力为
它排开水的体积为
【小问3详解】
所用时间为
若发动机的输出功率全部用于做机械功，则发动机做的功为
25. 如图甲是一款具有加热和保温功能的暖水杯。图乙是暖水杯内部简化电路图，电源电压U为36V且保持不变，R1、R2均为发热电阻，R1的阻值为90Ω，加热挡功率为36W。求：
（1）用加热挡将0.18kg的牛奶从22℃加热到42℃，此过程中牛奶吸收的热量；[已知c牛奶=2.5×103J/（kg·℃）]
（2）若不考虑加热过程中能量的损失，加热所需的时间；
（3）电阻R2的阻值。
【答案】（1）9000J；（2）250s；（3）60Ω
【解析】
【详解】解：（1）牛奶吸收的热量
（2）不考虑能量损失，消耗的电能
由得
（3）由图乙可知，当开关S1、S2都闭合时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由得，暖水杯处于加热挡时，R1的电功率
根据并联电路的特点可知，R2的电功率
由可知，R2的阻值
答：（1）牛奶吸收的热量为9000J；
（2）加热所需的时间为250s；
（3）电阻R2的阻值为60Ω。加热时间/
0
1
2
3
4
5
6
甲的温度/℃
30
34
38
42
46
50
54
乙的温度/℃
10
16
22
28
34
40
46
次数
电阻
电流
1
5
0.40
2
10
0.30
3
25
0.18
注意事项：
1．答题前，考生务必用0.5毫米黑色签字笔将区县、学校、姓名、考试号、座号填写在答题卡和试卷规定位置，并核对条形码。
2．选择题每小题选出答案后，用2B铅笔涂黑答题卡对应题目的答案标号；如需改动，用橡皮擦干净后，再选涂其他答案标号。
3．非选择题必须用0.5毫米黑色签字笔作答，字体工整、笔迹清晰，写在答题卡各题目指定区域内；如需改动，先划掉原来答案，然后再写上新答案。严禁使用涂改液、胶带纸、修正带修改。不允许使用计算器。
4．保证答题卡清洁、完整，严禁折叠，严禁在答题卡上做任何标记。
5．评分以答题卡上的答案为依据。不按以上要求作答的答案无效。
一、选择题（本题包括15个小题，每小题2分，共30分。每小题只有一个选项符合题意）
1. 声音对我们来说再熟悉不过了，下列关于声现象的描述和分析，正确的是（ ）
A. 甲、乙音叉的形状差不多，分别标有“”、“”字样，先后用相同的力度敲击它们，甲、乙两音叉相比甲响度小
B. 编钟是我国春秋战国时代的乐器，敲击大小不同的编钟可以改变音调
C. “闻其声而知其人”，主要是因为不同的人产生声音的音调不同
D. “山东舰”航母上的起飞引导员佩戴有耳罩的头盔，这是在传播过程中减弱噪声
【答案】B
【解析】
【详解】A．甲、乙音叉的形状差不多，分别标有“”、“”字样，先后用相同的力度敲击它们，甲、乙两音叉振动幅度相同，响度相同，故A错误；
B．编钟是我国春秋战国时代的乐器，敲击大小不同的编钟，振动快慢不同，可以改变音调，故B正确；
C．音色是声音的品质，“闻其声而知其人”，主要是因为不同的人产生声音的音色不同，故C错误；
D．“山东舰”航母上的起飞引导员佩戴有耳罩的头盔，这是在人耳处减弱噪声，故D错误。
故选B。
2. 暑假里，小明从电冰箱的冷冻室内拿出一根棒冰，发现包装纸上有一层“霜”；撕开包装纸后，棒冰冒出“白气”。关于这些现象，下列说法中正确的是（ ）
①“霜”是水蒸气凝华形成的 ②“霜”的形成需要吸热
③“白气”是水蒸气汽化形成的 ④“白气”的形成需要放热
A. ①③B. ②③C. ①④D. ①③④
【答案】C
【解析】
【详解】霜是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故①正确，②错误；“白气”是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故③错误，④正确。
故选C。
3. 下列诗词中涉及到的光现象，解释错误的是（ ）
A. “潭清疑水浅”，潭水看起来浅是因为光发生了反射
B. “起舞弄清影”，影子是由于光沿直线传播形成的
C. “瀑水喷成虹”，彩虹是光的色散现象
D. “江清月近人”，看到江中的月亮是虚像
【答案】A
【解析】
【详解】A．潭水看起来很浅是因为光发生了折射，故A错误，符合题意；
B．影子是由于光沿直线传播形成的，故B正确，不符合题意；
C．彩虹是典型的光的色散现象，故C正确，不符合题意；
D．看到江水中的月亮是因为光在水面发生了反射，形成的是虚像，故D正确，不符合题意。
故选A
4. 在探究“凸透镜成像的规律”的实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
A. 若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
B. 若保持凸透镜位置不变，将蜡烛放在刻度线处，适当移动光屏，也能在光屏上得到一个清晰的像
C. 图中此时成像原理与显微镜物镜的成像原理相同
D. 若在蜡烛和凸透镜之间放一个近视眼镜，则光屏应靠近凸透镜才能得到清晰的像
【答案】C
【解析】
【详解】A．图示中，光屏上成清晰的像，则成的是实像，蜡烛远离凸透镜时，物距变大，则像距变小，像变小，所以应将光屏靠近凸透镜，才能在光屏上成清晰的像，且像变小，故A错误；
B．图示中，物距小于像距，成倒立放大的实像，刻度尺的分度值为1cm，此时物距和像距分别为
u=50.0cm-35.0cm=15.0cm，v=80.0cm-50.0cm=30.0cm
则有
f<15.0cm<2f，30.0cm>2f
解得，7.5cm
C．图示中所成的像是倒立、放大的实像，而显微镜的物镜相当于投影仪，成倒立、放大的实像，故C正确；
D．在蜡烛与凸透镜之间放一个近视眼镜，光屏应远离凸透镜才能得到清晰的像，因为近视眼镜是凹透镜，对光线有发散作用，故D错误。
故选C。
5. 如图为小明同学在探究“不同种物质质量与体积的关系”时，根据实验数据作出的图像，下列说法正确的是（ ）
①体积为的乙物质的质量为18g
②质量相同的甲、乙两物质，甲物质的体积较大
③乙物质的密度是甲物质密度的2倍
④质量均为12g时，甲物质的体积比乙大
A. ①②B. ①②③C. ②④D. ①②④
【答案】D
【解析】
【详解】①由图可知，当体积为时，乙物质对应的质量为18g，故①正确；
②由图可知，当质量均为6g时，甲的体积为，乙的体积为，所以质量相同的甲、乙两物质，甲物质的体积较大，故②正确；
③乙物质的密度
甲物质的密度
乙的密度是甲密度的3倍，故③错误；
④质量均为12g时，甲物质的体积
乙物质的体积
甲体积比乙大，故④正确。
故选D。
6. 如图所示，某运动员在单板滑雪男子大跳台比赛中的场景，下列关于他运动过程说法错误的是（ ）
A. 他能在空中持续向前运动是由于他具有惯性
B. 若最高点运动员所受外力全部消失，他将做匀速直线运动
C. 他从最高点加速落到雪坡上的过程中，重力势能转化为动能
D. 他从倾斜的雪坡上下滑过程中所受的重力和坡道对他的支持力是一对平衡力
【答案】D
【解析】
【详解】A．他能在空中持续向前运动是由于他具有惯性，保持原来的运动状态，故A正确，不符合题意；
B．若最高点运动员所受外力全部消失，他的运动状态不变，将做匀速直线运动，故B正确，不符合题意；
C．他从最高点加速落到雪坡上的过程中，质量不变，高度下降，速度增大，重力势能减小，动能增大，将重力势能转化为动能，故C正确，不符合题意；
D．他从倾斜的雪坡上下滑过程中所受的重力和坡道对他的支持力作用不在同一直线上，不是一对平衡力，故D错误，符合题意。
故选D。
7. 下列关于热现象说法中正确的是（ ）
A. 0℃的水变成0℃的冰，温度不变，内能减少
B. 火箭使用液态氢作为燃料，是因为液态氢含有的热量多
C. 集中供暖采用热水循环，是利用了水的比热容较小的性质
D. 汽油机的压缩冲程中，内能转化为机械能
【答案】A
【解析】
【详解】A．0℃的水变成0℃的冰，放出热量，温度不变，内能减少，故A正确；
B．热量是过程量，不能说含有热量的多少，故B错误；
C．集中供暖采用热水循环，是利用了水的比热容较大的性质，其他因素相同时，吸收的热量较多，故C错误；
D．汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
8. 力学与我们生活息息相关，下列有关各图的说法错误的是（ ）
A. 夹菜时使用的筷子属于省力杠杆
B. 地漏利用连通器原理防止异味
C. 用吸管从杯子里吸饮料利用了大气压
D. 纸条向上飘起时，纸条上方比下方空气流速大，压强小
【答案】A
【解析】
【详解】A．夹菜时使用的筷子的动力臂小于阻力臂，属于费力杠杆，故A错误，符合题意；
B．地漏两端开口，中间相连通，利用连通器原理防止异味，故B正确，不符合题意；
C．用吸管从杯子里吸饮料，现将吸管中空气吸出，使吸管中的气压小于大气压，利用了大气压，故C正确，不符合题意；
D．纸条向上飘起时，纸条上方比下方空气流速大，压强小，小于纸条下方的气压，在气压差的作用下，纸条向上飘起，故D正确，不符合题意。
故选A。
9. 某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时将手伸到感应区上方一定距离，感应开关自动闭合，动力装置工作使垃圾桶盖缓缓打开；手离开后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．图中不用启动开关闭合，只要闭合感应开关，动力装置工作，故A不符合题意；
B．启动开关在干路中，启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起，动力装置和指示灯并联，感应开关闭合，动力装置工作，故B符合题意；
C．图中闭合启动开关，将动力装置短路，动力装置不会工作，故C不符合题意；
D．图中动力装置和指示灯串联，两个开灯都闭合时，动力装置和指示灯才能工作，故D不符合题意。
故选B。
10. 如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是
A. 电压表V1与电压表V2示数始终相等
B. 电流表A示数变大，电压表V2示数变小
C. 电压表V1示数与电流表A示数之比变小
D. 电压表V1示数与电流表A示数之比不变
【答案】D
【解析】
【详解】A．当闭合开关S时，两电阻是串联的，电压表V1测电阻R1两端的电压，电压表V2测总电压也就是电源电压，将滑动变阻器R2的滑片P从最右端向中点移动过程中，电压表V1小于电压表V2示数，故A错误；
B．在移动时，电阻变大，总电阻变大，所以电流是变小的，电流表示数变小，故B错误；
CD．电压表V1示数与电流表A示数之比等于定值电阻R1的阻值，所以大小不变，故C错误，D正确．
11. 关于能源、信息、新材料和航天，下列说法正确是（ ）
A. 核能和地热能都是可再生能源
B. 核潜艇是利用原子核发生聚变来获取动力的
C. 中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
D. 滑旱冰时，嵌在轮子中的LED灯会发光，LED灯是由超导体材料制成的发光二极管
【答案】C
【解析】
【详解】A．核能在短时间内不能再生，是不可再生能源；地热能从自然界不断地获得，是可再生能源，故A错误；
B．核潜艇是利用原子核发生裂变来获取动力的，故B错误；
C．电磁波的传播不需要介质，中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递，故C正确；
D．滑旱冰时，嵌在轮子中的LED灯会发光，LED灯是由半导体材料制成的发光二极管，故D错误。
故选C。
12. 关于家庭电路和安全用电，下列说法正确的是（ ）
①图甲：三脚插头中的L脚接零线
②图乙：测电笔使用时要用指尖抵住笔尾金属电极
③图丙：空气开关跳闸，可能是家庭电路出现短路情况造成的
④图丁：发生此类触电时，电路中的“漏电保护器”会自动切断电路
A. ①②③B. ②③C. ②③④D. ③④
【答案】B
【解析】
【详解】①．三脚插头中较长的插脚E是接用电器的金属外壳的，三孔插座的E是接地线的，当三脚插头插到三孔插座时，用电器金属外壳就接地了，L是接火线的，故①错误；
②．图乙中，测电笔可以用来区分零线和火线，使用时要用指尖抵住上端的金属帽（笔尾金属电极），故②正确；
③．空气开关跳闸，是家庭电路中电流过大造成的，可能是家庭电路出现短路，也可能是用电器总功率过大，故③正确；
④．双线触电时，火线上的电只经过人体流入零线，不存在漏电，所以漏电保护器不会自动跳闸，故④错误。
故选B。
13. 小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后；绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。则（ ）
A. 闭合开关后，电磁铁的上端为N极
B. 滑动变阻器的滑片P向下调整后，栏杆更容易抬起
C. 若栏杆不能抬起，可通过增大电池的电压进行改进
D. B端挂铁柱可以用上端是N极、下端是S极的条形磁体代替
【答案】C
【解析】
【详解】A．电流从电磁铁下端流入，上端流出，根据安培定则可知，电磁铁的上端为S极。故A不符合题意；
B．滑动变阻器的滑片P向下调整后，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，根据可知，电路的电流变小，电磁铁的磁性减弱，栏杆不容易抬起，故B不符合题意；
C．根据可知，电阻一定时，增大电源电压，电路的电流会变大，电磁铁的磁性增强，栏杆会更容易抬起，因此若栏杆不能抬起，可通过增大电池的电压进行改进，故C符合题意；
D．由A选项可知，电磁铁的上端为S极，如果B端挂的铁柱用上端是N极、下端是S极的条形磁体代替，则开关S闭合时，电磁铁上端和条形磁体下端磁极相同，互相排斥，栏杆不会抬起，故D不符合题意。
故选C。
14. 两相同的容器中装有体积相等的两种液体，静止放置在水平桌面上。将同种材料制作的实心物体A、B分别放入两容器中，静止时液面等高，如图，则（ ）
A. A的重力小于B的重力
B. A受的浮力大于B受到的浮力
C. 甲杯中液体的密度小于乙杯中液体的密度
D. 甲杯和乙杯的底部受到的压强相等
【答案】B
【解析】
【详解】C．同种材料制作的实心物体A、B密度相同，物体A在甲液体中漂浮，说明甲液体的密度大于物体密度，物体B在乙液体中悬浮，说明乙液体密度等于物体密度，则甲杯中液体的密度大于乙杯中液体的密度，故C不符合题意；
AB．两相同的容器中装有体积相等的两种液体，放入物体后，静止时液面等高，说明实心物体A、B排开液体的体积相同，根据，排开液体体积相同，甲杯中液体的密度大于乙杯中液体的密度，则A受的浮力大于B受到的浮力，因为两物体所受浮力都等于重力，则A的重力大于B的重力，故A不符合题意，B符合题意；
D．静止时液面等高，所以液体深度相同，根据液体压强可知，液体深度相同，甲杯中液体的密度大于乙杯中液体的密度，则甲杯中液体的对容器底部的压强大于乙杯中液体对容器底部的压强，故D不符合题意。
故选B。
15. 如图-1所示的电路，电源电压恒定不变，滑动变阻器Rp的规格为“20Ω，1A”。在保证电路安全的情况下，移动滑片P，两电压表示数与电流表示数的关系图像如图-2所示，下列分析正确的是（ ）
A. 滑片P向b端滑动过程中，电流表示数增大
B. 电源电压为10V
C. 滑动变阻器Rp接入电路的阻值范围为10~20Ω
D. 当电压表V1的示数为5V时，滑动变阻器Rp消耗的电功率为3.5W
【答案】D
【解析】
【详解】由电路图可知，定值电阻R与滑动变阻器Rp串联，电压表V1测定值电阻R两端的电压，电压表V2测滑动变阻器Rp两端的电压，电流表测电路中的电流。
A．滑片P向b端滑动过程中，滑动变阻器连入电路的电阻变大，电路中总电阻也变大，由欧姆定律知电路中的电流变小， 电流表的示数变小，故A错误；
B．当滑片位于b端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，由串联分压的规律可知变阻器分得的电压最大，则此时定值电阻R两端的电压最小，由图乙可知，电压随着电流增大的图线是电流表示数与电压表V1示数的关系图像，电压随着电流减小的图线是电流表示数与电压表V2示数的关系图像，此时电路电流为0.4A，定值电阻两端电压为4V，滑动变阻器两端电压为8V； 因串联电路两端电压等于各部分电压之和，所以电源电压
U=UR+U滑=4V+8V=12V
故B错误；
C．由图2可知，当滑动变阻器两端的最大电压U滑=8V时，通过的电流I小=0.4A， 由欧姆定律可知，滑动变阻器接入电路的最大电阻
当滑动变阻器两端的最小电压U滑' =2V时，通过的电流I大= 1.0A，则滑动变阻器接入电路的最小电阻
因此滑动变阻器阻值的变化范围是2 ~ 20Ω，故C错误；
D．由图2知电路电流为0.4A，定值电阻两端电压为4V，定值电阻的阻值为
当电压表V1的示数为5V时，电路中的电流为
由串联电路电流的规律知滑动变阻器两端的电压为
滑动变阻器Rp消耗的电功率为
故D正确。
故选D。
二、理解与应用（本题包括5个小题，共15分）
16. 深秋时节，一只白鹭在平静的湖面上飞行，此处水深约2m，如图所示，当白鹭距水面0.8m时，倒影与它的距离为______cm；当白鹭平行于水面飞行，它在水中像的大小将______（选填“变大”或“变小”或“不变”），像相对它是______（选填“静止”或“运动”）的。
【答案】 ①. 160 ②. 不变 ③. 静止
【解析】
【详解】[1]因为平面镜成像中物和像到平面镜的距离相等，所以白鹭的像到水平面的距离为0.8m，则倒影与它的距离为1.6m，即160cm。
[2]平面镜成像中物和像等大，所以水中像的大小不变。
[3]因为白鹭平行于水面飞行，它与像的距离和方位均不变，所以像相对它是静止的。
17. 用如图甲的滑轮组提升重的物体，已知拉力F为，不计绳重和摩擦，物体和绳子自由端的运动情况如图乙所示，反映绳子自由端运动的图线是______（选填“A”或“B”），动滑轮重为______，机械效率为______%（保留一位小数）。
【答案】 ①. A ②. 40 ③. 83.3
【解析】
【详解】[1]由图甲可知，滑轮组有3段绳子承担物重，所以绳端速度为物体速度的3倍。由图乙可知，A图线表示的速度为
同理，B图线表示的速度为0.5m/s，所以反映绳子自由端运动的图线是A。
[2]动滑轮重为
[3]滑轮组的机械效率为
18. “端午浓情，粽叶飘香”，粽叶飘香是________现象；反复弯折铁丝，铁丝弯折处会很烫，铁丝内能是通过________（选填“热传递”或“做功”）的方式增加；在高山上煮饭，很难煮熟，这是因为高山上________，水的沸点低。
【答案】 ①. 扩散 ②. 做功 ③. 气压低
【解析】
【详解】[1]“端午浓情，粽叶飘香”，粽叶飘香是扩散现象，说明分子不停地做无规则运动。
[2]反复弯折铁丝，铁丝克服摩擦做功，铁丝弯折处会很烫，铁丝内能是通过做功的方式增加。
[3]沸点与气压有关，在高山上煮饭，很难煮熟，这是因为高山上气压低，水的沸点低。
19. 如图所示电路，电源电压不变，灯泡L2、L3完全相同。第一次当开关S、S1、S2都闭合，灯_______不亮，L1的功率为25W；第二次当只闭合开关S，L1的功率为9W，不考虑灯丝电阻随温度影响。前后两次灯L1的电压之比为_______，开关都闭合时灯________更亮。
【答案】 ①. L3 ②. 5:3 ③. L2
【解析】
【详解】[1]开关S、S1、S2都闭合时，L1、L2并联，L3被短路，所以L3不亮。
[2]不考虑灯丝电阻随温度影响，开关S、S1、S2都闭合时，L1、L2并联，由并联电路电压特点可知灯泡L1两端电压为电源电压U，此时L1的电功率
①
只闭合开关S时，L1、L3串联，设灯泡两端电压为U1，此时L1的电功率
②
由可得，前后两次灯L1的电压之比为
[3]只闭合开关S时，L1、L3串联，由串联电路电压特点知
由串联电路的分压原理可知
由题意可知L2、L3是完全相同，所以
即L2的电阻小于L1的电阻；开关都闭合时，L1、L2并联，两灯泡的电压相同，L2的电阻小于L1的电阻，由可知，L2的实际功率较大，所以L2更亮。
20. 如图甲所示是跳水运动员起跳前用力踏板的情景，图乙为其简化的示意图，运动员重心为A点。请在乙图中画出运动员此时所受各力的示意图。（所有力均以重心A为作用点）。
【答案】
【解析】
【详解】跳水运动员受到竖直向下的重力、垂直于踏板向上的支持力和沿踏板向上的摩擦力，从运动员重心开始，分别沿各力的方向画一条有向线段，并分别用G、F和f表示，如图所示：
三、实验与探究（本题包括3个小题，共20分）
21. 在探究“比较不同物质吸热本领”的实验中，实验装置如图所示。
（1）实验中应量取________（选填“体积”或“质量”）相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较________（选填“加热时间”或“温度计升高的示数”）来判断吸热能力的强弱；本实验中除了用到控制变量法，还用到了________法。
（2）通过实验记录数据如表格所示。从开始加热到46℃，甲、乙两种液体吸收热量的关系为________（选填“<”“=”或“>”）。
（3）若甲的比热容为，则乙的比热容为________。
【答案】（1） ①. 质量 ②. 温度计升高的示数 ③. 转换
（2）< （3）
【解析】
【小问1详解】
[1][2]实验中应量取质量相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热，使甲乙液体在相同时间内吸收相同的热量，在通过比较温度计升高的示数来判断吸热能力的强弱，由得，质量相同的甲乙液体，吸收相同热量后，升高的温度越高，吸热能力越小。
[3]本实验中除了用到控制变量法，还用到了转换法，即通过升高的温度比较吸热能量强弱。
【小问2详解】
由表格中数据得，从开始加热到46℃，甲被加热时间较短，乙被加热时间较长，则
【小问3详解】
由表格中数据得，质量相同的甲乙分别加热5min，吸收相同热量，甲、乙升高的温度分别为20℃、30℃，由得
则
22. 为确定某种金属块的密度，某实验小组进行了如图探究：
（1）首先将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针指在分度盘左侧，要使天平平衡，应将平衡螺母向___________ （选填“左”或“右”）调；
（2）用天平测量金属块的质量。当天平平衡时，放在右盘中的砝码和游码的位置如图甲所示，则金属块的质量m为___________ g；
（3）用量筒测量金属块的体积时，先将水倒入量筒中，液面达到的位置如图乙所示，再把金属块完全浸没在量筒的水中，水面升高，如图丙所示，则该金属块的体积V为___________ cm3；
（4）根据测量结果可知该金属块的密度为___________ kg/m3；
（5）若实验中不小心把量筒打碎，某同学用烧杯代替量筒继续做实验，其探究步骤如下：
①往烧杯倒入适量的水，把一个质量为m0的金属块放入烧杯中，发现金属块沉入水中，如图丁所示，用油性笔记下此水面位置M；
②用天平测出烧杯、水和金属块的总质量m1；
③将金属块从水中取出，再往烧杯中缓慢加水，使水面上升至记号M处，如图戊所示；
④用天平测出烧杯和水的总质量m2；
⑤已知水的密度为ρ水，则金属块密度的表达式为：___________ （请用m0、m1、m2和ρ水符号表示）；
（6）用第（5）问的方法测出金属块的密度比真实值___________ （填“偏大”、“偏小”或“不变”）。
【答案】 ①. 右 ②. 39 ③. 12 ④. 3.25×103 ⑤. ⑥. 不变
【解析】
【详解】（1）[1]将天平放在水平桌面上，把游码移到标尺零刻度线处，发现指针指在分度盘左侧，根据“左偏右调，右偏左调”知道，应向右调节平衡螺母，使天平平衡。
（2）[2]由图甲知道，金属块的质量为
（3）[3]由图乙知道水的体积为
由图丙知道，金属块和水的总体积为
故金属块的体积
（4）[4]金属块的密度为
（5）[5]烧杯中加入水的质量
金属块的体积等于加入水的体积
金属块密度
（6）[6]金属块取出时带走的部分水在加入水时得到补充，对金属块体积的测量值无影响，根据可知，金属块的密度不变。
23. 小兰和小星做“探究电流与电阻的关系”实验。可供使用的实验器材有：电源（电压恒为）、电流表、电压表、滑动变阻器、开关各一个，阻值分别为、、的定值电阻各一个、导线若干。
（1）如图甲所示是小兰连接的实物电路，她在检查电路时发现有一根导线接错，请在错误的导线上画“×”，并画出正确的接线________；（导线不允许交叉）
（2）图乙是小兰根据测得的实验数据绘制的电流/随电阻R的变化图象，由图象可得出结论：当电压一定时，________。为保证分别使用三个定值电阻均能顺利完成实验，滑动变阻器的最大阻值至少是________；
（3）小星得出的实验数据如表，分析表中数据可发现与正确结论不符，其原因是________；
（4）本实验与测定值电阻的阻值均需要多次测量；本实验多次测量的目的是________，后者多次测量的目的是________；
（5）上述实验完成后，他们想测量另一个铭牌模糊不清的滑动变阻器的最大阻值，在保证电路安全的情况下，设计了如图丙所示的电路（电源电压恒定但未知，定值电阻的阻值为），请将他们的实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片移至最左端，读出电流表的示数为；
②________，读出电流表的示数为；
③滑动变阻器最大阻值________（用、和表示）。
【答案】（1） （2） ①. 见解析 ②. 35
（3）见解析 （4） ①. 得出普遍性规律 ②. 求平均值减小实验误差
（5） ①. 将滑片移到最右端 ②.
【解析】
【小问1详解】
要探究电流与电阻的关系，滑动变阻器与定值电阻应串联在电路中，电流表测电路中的电流，电压表测定值电阻两端的电压。图甲中，连接定值电阻R与变阻器上接线柱的导线，应改接到定值电阻与电压表的负接线柱上，作图如下：
【小问2详解】
[1]由图像知，每组对应的电流与电阻的乘积是一个定值，所以可得：电压一定时，通过导体的电流与导体的电阻成反比。
[2]据串联电路的分压特点知，当定值电阻接入电路的阻值最大时，变阻器接入电路的阻值也最大，由图乙知，定值电阻两端保持不变的电压为
变阻器两端电压
U变=U-U1=6V-2.5V=3.5V
则有
2.5V:3.5V=25Ω:R大
解得，滑动变阻器的最大阻值至少为R大=35Ω。
【小问3详解】
由表格数据有
，
则定值电阻两端的电压没有保持不变。
【小问4详解】
[1]本实验中，进行多次实验，避免实验的偶然性，得到普遍性的实验规律。
[2]测量定值电阻的阻值的实验中，进行多次实验，得到多组实验数据，通过求平均值来减小实验误差。
【小问5详解】
[1][2]图丙中，两个电阻串联连接，电流表测电路中的电流，滑片置于最左端时，变阻器接入电路的阻值为0，R0两端的电压等于电源电压，为
将滑片置于最右端，变阻器接入电路的阻值最大为
四、分析与计算（本题包括2个小题，共15分）
24. 解放军在一次演习中，出动某型号中型履带式水陆两栖突击车。该车（含驾驶员）总质量为，同时，该车装配有输出功率为的发动机，机动性能卓越（g取）。
（1）该车在水平沙滩上行进时，两条履带与沙滩的总接触面积为，求该车对沙滩的压强；
（2）该车在水面漂浮时，它排开水的体积是多少？（）
（3）该车在陆地上以的速度匀速行进时，若发动机的输出功率全部用于做机械功，则发动机做了多少功？
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
该车总重力为
该车对沙滩的压力为
该车对沙滩的压强为
【小问2详解】
该车在水面漂浮时，所受浮力为
它排开水的体积为
【小问3详解】
所用时间为
若发动机的输出功率全部用于做机械功，则发动机做的功为
25. 如图甲是一款具有加热和保温功能的暖水杯。图乙是暖水杯内部简化电路图，电源电压U为36V且保持不变，R1、R2均为发热电阻，R1的阻值为90Ω，加热挡功率为36W。求：
（1）用加热挡将0.18kg的牛奶从22℃加热到42℃，此过程中牛奶吸收的热量；[已知c牛奶=2.5×103J/（kg·℃）]
（2）若不考虑加热过程中能量的损失，加热所需的时间；
（3）电阻R2的阻值。
【答案】（1）9000J；（2）250s；（3）60Ω
【解析】
【详解】解：（1）牛奶吸收的热量
（2）不考虑能量损失，消耗的电能
由得
（3）由图乙可知，当开关S1、S2都闭合时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由得，暖水杯处于加热挡时，R1的电功率
根据并联电路的特点可知，R2的电功率
由可知，R2的阻值
答：（1）牛奶吸收的热量为9000J；
（2）加热所需的时间为250s；
（3）电阻R2的阻值为60Ω。加热时间/
0
1
2
3
4
5
6
甲的温度/℃
30
34
38
42
46
50
54
乙的温度/℃
10
16
22
28
34
40
46
次数
电阻
电流
1
5
0.40
2
10
0.30
3
25
0.18
相关试卷
2024年山东省淄博市博山区中考三模物理试题（原卷版+解析版）： 这是一份2024年山东省淄博市博山区中考三模物理试题（原卷版+解析版），共28页。试卷主要包含了选择题，理解与应用，实验与探究，分析与计算等内容，欢迎下载使用。
2024年山东省淄博市沂源县中考一模物理试题（原卷版+解析版）： 这是一份2024年山东省淄博市沂源县中考一模物理试题（原卷版+解析版），共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2024年山东省淄博市桓台县中考二模物理试卷 （原卷版+解析版）： 这是一份2024年山东省淄博市桓台县中考二模物理试卷 （原卷版+解析版），文件包含2024年山东省淄博市桓台县中考二模物理试卷原卷版docx、2024年山东省淄博市桓台县中考二模物理试卷解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。
