中考物理一轮复习（全国通用）专题20 电与磁试题含解析答案
展开
这是一份中考物理一轮复习（全国通用）专题20 电与磁试题含解析答案，共13页。试卷主要包含了关于磁现象，下列说法中正确的是等内容，欢迎下载使用。

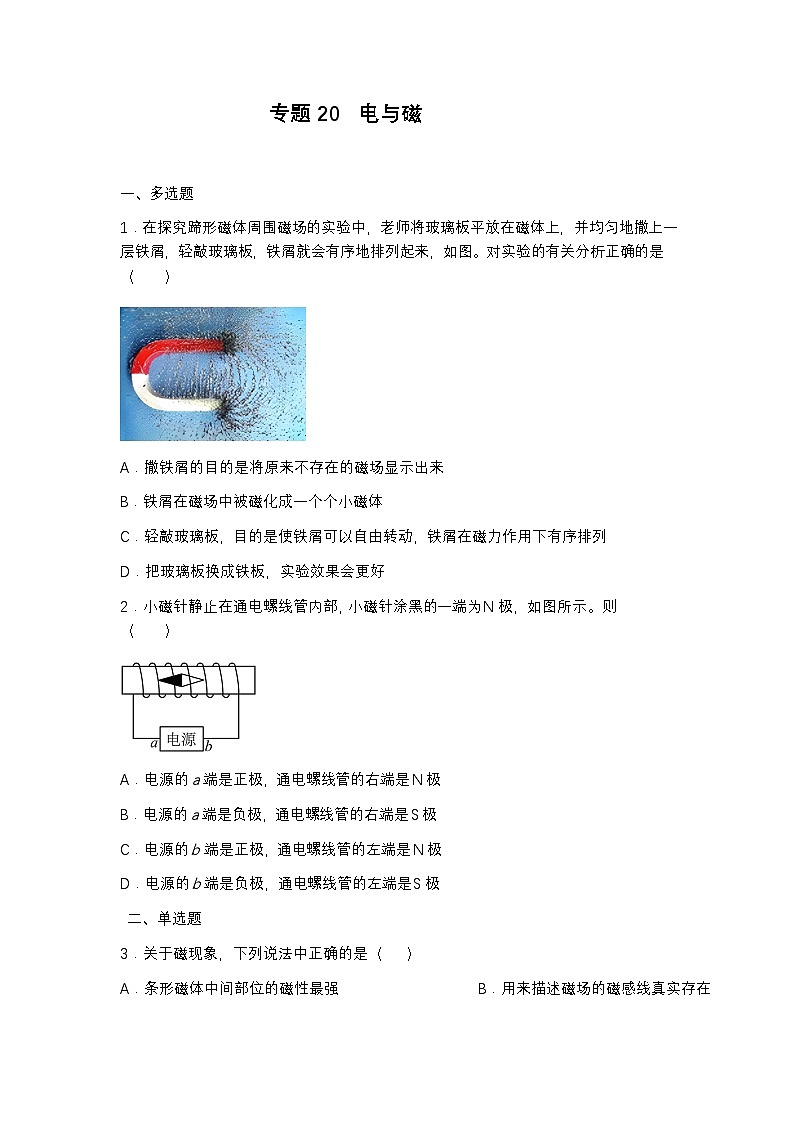

1．在探究蹄形磁体周围磁场的实验中，老师将玻璃板平放在磁体上，并均匀地撒上一层铁屑，轻敲玻璃板，铁屑就会有序地排列起来，如图。对实验的有关分析正确的是（ ）
2．小磁针静止在通电螺线管内部，小磁针涂黑的一端为N极，如图所示。则（ ）
3．关于磁现象，下列说法中正确的是（ ）

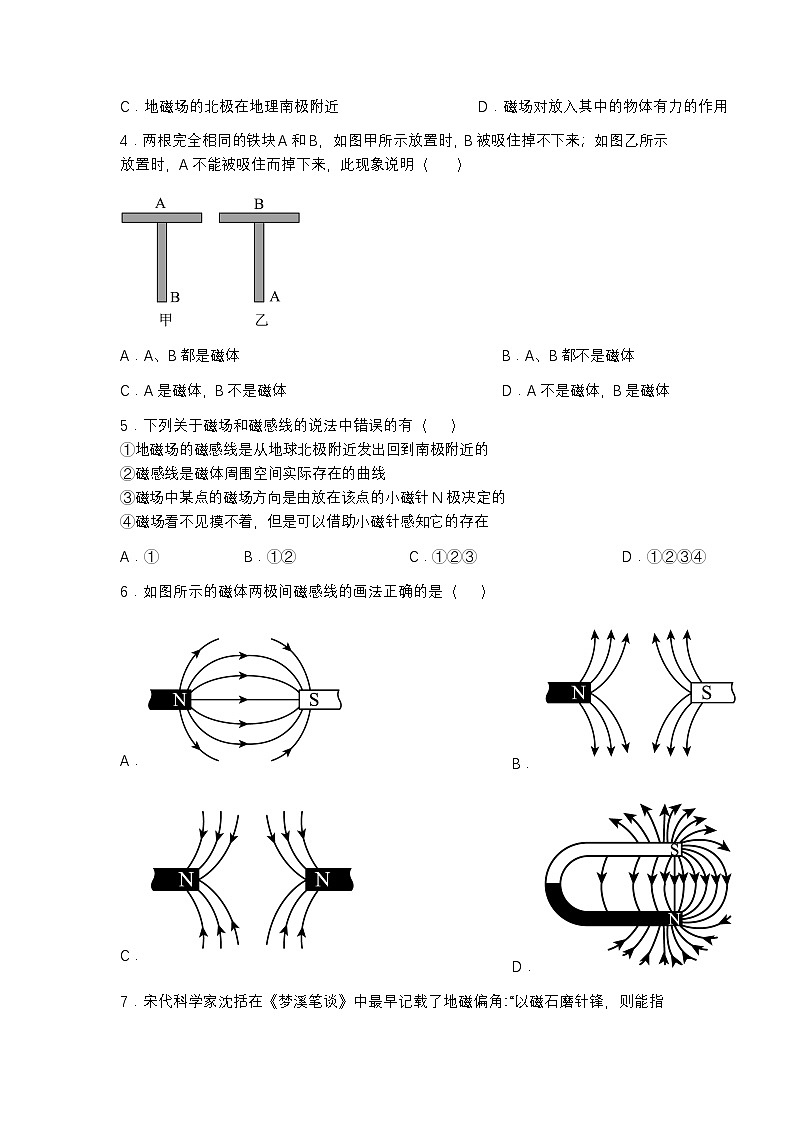

4．两根完全相同的铁块A和B，如图甲所示放置时，B被吸住掉不下来；如图乙所示放置时，A不能被吸住而掉下来，此现象说明（ ）
5．下列关于磁场和磁感线的说法中错误的有（ ）
①地磁场的磁感线是从地球北极附近发出回到南极附近的
②磁感线是磁体周围空间实际存在的曲线
③磁场中某点的磁场方向是由放在该点的小磁针N极决定的
④磁场看不见摸不着，但是可以借助小磁针感知它的存在
6．如图所示的磁体两极间磁感线的画法正确的是（ ）

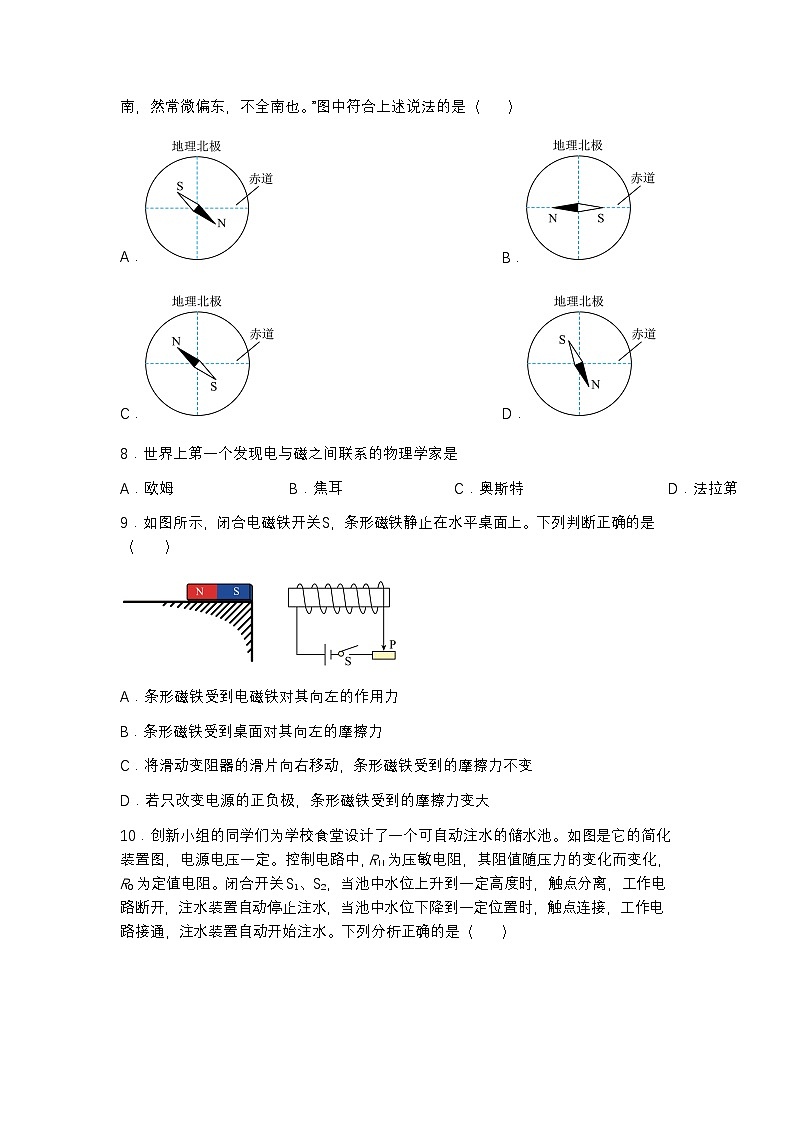

7．宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”图中符合上述说法的是（ ）
8．世界上第一个发现电与磁之间联系的物理学家是
9．如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（ ）
10．创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（ ）
11．如图所示，将矩形铜线框ACDF上的B、E两点接入电路并放入磁场中，AB、BC、ED和FE段都受到磁场的作用力，下列哪两段线框在磁场中受力的方向相同（ ）
12．下列与电动机工作原理相同的是（ ）
13．在直流电动机结构中，换向器的作用是（ ）
14．如图所示，研究磁场对通电导线作用的实验装置，当闭合开关，电流由a至b通过导线ab时，导线ab向左运动，下列说法正确的是（ ）
15．图是一种手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。图中能反映这一过程工作原理的是（ ）
16．如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形永磁铁，外圈套着一个线圈。只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。下列与此手电筒工作原理相同的是（ ）
17．请根据图中小磁针静止时N极的指向，标出两个磁极的极性和磁感线方向。
18．如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求：闭合开关，移动滑片P时，螺线管磁性强弱改变）。
19．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。
20．将图中的电磁铁连入你设计的电路中（在方框内完成），要求：
（1）电路能改变电磁铁磁性的强弱；
（2）使小磁针静止时如图。
21．自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达 到金属丝下端所指示的温度时，红色报警灯 亮，平时绿灯亮。请根据以上要求，用笔画 线代替导线，完成工作电路部分的连接。
22．如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的。它利用了同名磁铁相互______（选填“吸引”或“排斥”）的原理；指南针能够指示南北方向，是因为地球周围存在______。
23．我国宋代科学家______在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东不全南也”；地磁场的______极在地理的南极附近。
24．请完成下列问题｡
做奥斯特实验时，若将小磁针替换成一根与导线ab部分平行的直导线cd并通电｡请根据已学知识推测，通电导线ab与cd之间____（选填“有”或“没有”）相互作用力，依据是____________________｡
25．攀枝花市某学校研学小组在探究通电螺线管磁场的实验中，小磁针和螺线箮放置于同水平面内，螺线管为东西朝向，小磁针可在水平面内自由转动。开关S闭合后，小磁针的指向如图所示，则电源A端为______（选填“正”或“负”）极。当开关S断开时，小磁针N极将______（选填“不”、“向北”或“向南”）偏转。
26．如图是研究电磁铁磁性强弱的实验装置，其中E是电磁铁。只利用此装置可以研究电磁铁磁性强弱与______是否有关。闭合开关S后，发现电磁铁吸引起少量大头针。为了让电磁铁能吸引起更多的大头针，只利用图中的器材，可以将滑动变阻器滑片向______移动。（选填“左”或“右”）
27．如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜振动发声，这是由于磁场对______有力的作用，此现象中能量的转化情况是______。
28．实验发现，两条平行放置的直导线，当通以相同方向的电流时，通电导线产生的磁场对导线具有向右的作用力；通电导线产生的磁场对导线具有向左的作用力，如图甲所示。如果改变导线中的电流方向， 如图乙所示。此时导线受到导线作用力的方向___________（选填“向左”或“向右”）。
29．如图所示，是某同学在科技节上展示的作品结构图。该作品的工作原理是通电线圈在______中受力转动，它就是一个自制的______机模型图。
30．如图所示的三个装置。图b可用来演示______现象，图a中将电池的正负极对调，将观察到的现象是______，根据图c的原理，可以制作______。
31．无线充电是一种更便捷的充电方式。如图甲所示是市场上支持无线充电的智能手机和充电器。无线充电的原理是：电流通过送电线圈（充电器内）产生磁场，受电线圈（手机上）靠近磁场时就会产生电流，给智能手机充电，如图乙所示。送电线圈处的工作原理是______（选填“奥斯特”、“法拉第”）发现的，受电线圈处用到了如下图______（选填“A”、“B”）所示的实验原理。
A、 B、
32．英国物理学家 ______发现了著名的电磁感应现象，从而实现了机械能向电能的大规模转化，根据这个发现，后来发明了 ______（选填“发电机”或“电动机”）使人类大规模用电成为可能，开辟了电气化的时代。
33．在我们熟悉的各种磁体的磁场中，通电螺线管外部的磁场可能与哪种磁体的相似？小伟用小磁针、条形磁体、通电螺线管来进行探究，实验操作及现象如图所示。
（1）比较甲、乙两图可知，通电螺线管的外部磁场与______周围的磁场相似；
（2）比较乙、丙两图可知，通电螺线管的外部磁场方向与通过它的______方向有关。
34．通电螺线管外部的磁场是怎样分布的，我们通过以下实验来进行探究：
（1）在硬纸板上放置一个螺线管，周围均匀地撒满铁屑，给螺线管通电后，铁屑被_____。轻敲纸板，观察铁屑的排列情况如图甲所示，图乙和图丙分别是蹄形磁体和条形磁体的磁场分布情况，对比分析可知通电螺线管外部的磁场分布与______磁体的相似；
（2）我们要判断通电螺线管外部的磁场方向，需要借助______；
（3）根据前面的实验结果，把通电螺线管看成一个磁体，它的两极如图于所示，为了进一步探究通电螺线管的极性与环绕螺线管的电流方向之间有什么关系我们下一步要做的是______，观察______。
35．为探究“影响电磁铁磁性强弱的因素”，小南用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验。
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过______来显示电磁铁磁性的强弱；
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景。接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景，比较图甲和乙，可知______图中的电流较小，从而发现，通过电磁铁的电流越______（选填“大”或“小”）磁性越强；
（3）实验中还可以改变______来改变电磁铁的磁性强弱。
36．如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对____________有力的作用，利用这一原理可以制成____________机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向____________运动。
37．如图所示是“探究感应电流产生的条件”实验装置。
（1）实验中，AB棒的材料可能是______ （填“塑料”或“铝”）；
（2）我们可以通过灵敏电流计指针是否偏转来判断电路中是否有感应电流产生；还可以通过指针偏转的方向判断______；
（3）闭合开关，实验探究过程记录如表所示：
根据实验现象，初步得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做______运动，在该运动过程中，主要将机械能转化为电能；
（4）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与______的关系；
（5）若将此装置中灵敏电流计换成______，可进一步探究电动机的工作原理。
换题纠错详情插入作答区
|
38．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。控制电路中，电压U1=3V，定值电阻R0=50Ω，热敏电阻R阻值随温度变化的图象如图乙所示；工作电路中，电压U2=220V，R1=836Ω，R2=44Ω。已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。[水的比热容为4.2×103J/（kg·℃）]
（1）随着温度的升高，热敏电阻的阻值______（选填“增大”或“减小”），电磁铁的磁性______（选填“增强”或“减弱”），当温度增大到一定值时，衔铁会跳起；
（2）求衔铁刚跳起时，通过电磁铁线圈的电流______；
（3）求工作电路在保温状态下的电功率______；
（4）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率______。
一、多选题
A．撒铁屑的目的是将原来不存在的磁场显示出来
B．铁屑在磁场中被磁化成一个个小磁体
C．轻敲玻璃板，目的是使铁屑可以自由转动，铁屑在磁力作用下有序排列
D．把玻璃板换成铁板，实验效果会更好
A．电源的a端是正极，通电螺线管的右端是N极
B．电源的a端是负极，通电螺线管的右端是S极
C．电源的b端是正极，通电螺线管的左端是N极
D．电源的b端是负极，通电螺线管的左端是S极
二、单选题
A．条形磁体中间部位的磁性最强
B．用来描述磁场的磁感线真实存在
C．地磁场的北极在地理南极附近
D．磁场对放入其中的物体有力的作用
A．A、B都是磁体
B．A、B都不是磁体
C．A是磁体，B不是磁体
D．A不是磁体，B是磁体
A．①
B．①②
C．①②③
D．①②③④
A．
B．
C．
D．
A．
B．
C．
D．
A．欧姆
B．焦耳
C．奥斯特
D．法拉第
A．条形磁铁受到电磁铁对其向左的作用力
B．条形磁铁受到桌面对其向左的摩擦力
C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D．若只改变电源的正负极，条形磁铁受到的摩擦力变大
A．水位上升时，电磁铁磁性变弱
B．水位上升时，通过R0电流变小
C．水位下降时，R0的电功率变大
D．水位下降时，RN的阻值会变大
A．AB段与BC段
B．AB段与ED段
C．BC段与ED段
D．ED段与FE段
A．
B．
C．
D．
A．改变磁感线的方向
B．改变线圈的转动方向
C．改变线圈中的电流方向
D．使线圈中的电流方向和转动方向同时改变
A．只改变电流方向时，导线ab向右运动，机械能转化为电能
B．只改变磁场方向时，导线ab向左运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线ab向左运动，电能转化为机械能
D．电流方向和磁场方向同时改变时，导线ab向右运动，机械能转化为电能
A．
B．
C．
D．
A． 电动机
B． 电热水壶
C． 发电机
D． 扬声器
三、作图题
四、填空题
五、实验题
次数
AB棒在磁场中的运动情况
是否有感应电流
1
静止
无
2
沿磁场方向运动（不切割磁感线运动）
无
3
切割磁感线运动
有
六、综合题
