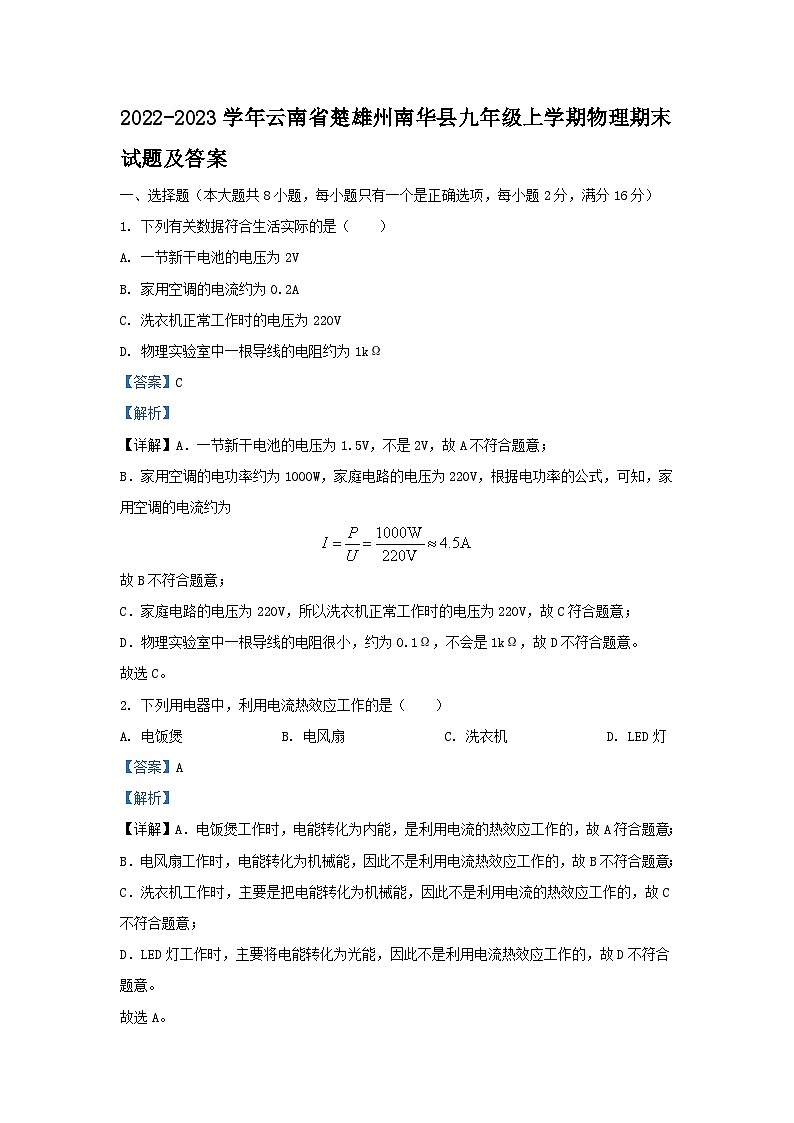

2022-2023学年云南省楚雄州南华县九年级上学期物理期末试题及答案

这是一份2022-2023学年云南省楚雄州南华县九年级上学期物理期末试题及答案，共20页。试卷主要包含了选择题，填空题，作图等内容，欢迎下载使用。
1. 下列有关数据符合生活实际的是（ ）
A. 一节新干电池的电压为2V
B. 家用空调的电流约为0.2A
C. 洗衣机正常工作时的电压为220V
D. 物理实验室中一根导线的电阻约为1kΩ
【答案】C
【解析】
【详解】A．一节新干电池的电压为1.5V，不是2V，故A不符合题意；
B．家用空调的电功率约为1000W，家庭电路的电压为220V，根据电功率的公式，可知，家用空调的电流约为
故B不符合题意；
C．家庭电路的电压为220V，所以洗衣机正常工作时的电压为220V，故C符合题意；
D．物理实验室中一根导线的电阻很小，约为0.1Ω，不会是1kΩ，故D不符合题意。
故选C。
2. 下列用电器中，利用电流热效应工作的是（ ）
A. 电饭煲B. 电风扇C. 洗衣机D. LED灯
【答案】A
【解析】
【详解】A．电饭煲工作时，电能转化为内能，是利用电流的热效应工作的，故A符合题意；
B．电风扇工作时，电能转化为机械能，因此不是利用电流热效应工作的，故B不符合题意；
C．洗衣机工作时，主要是把电能转化为机械能，因此不是利用电流的热效应工作的，故C不符合题意；
D．LED灯工作时，主要将电能转化为光能，因此不是利用电流热效应工作的，故D不符合题意。
故选A。

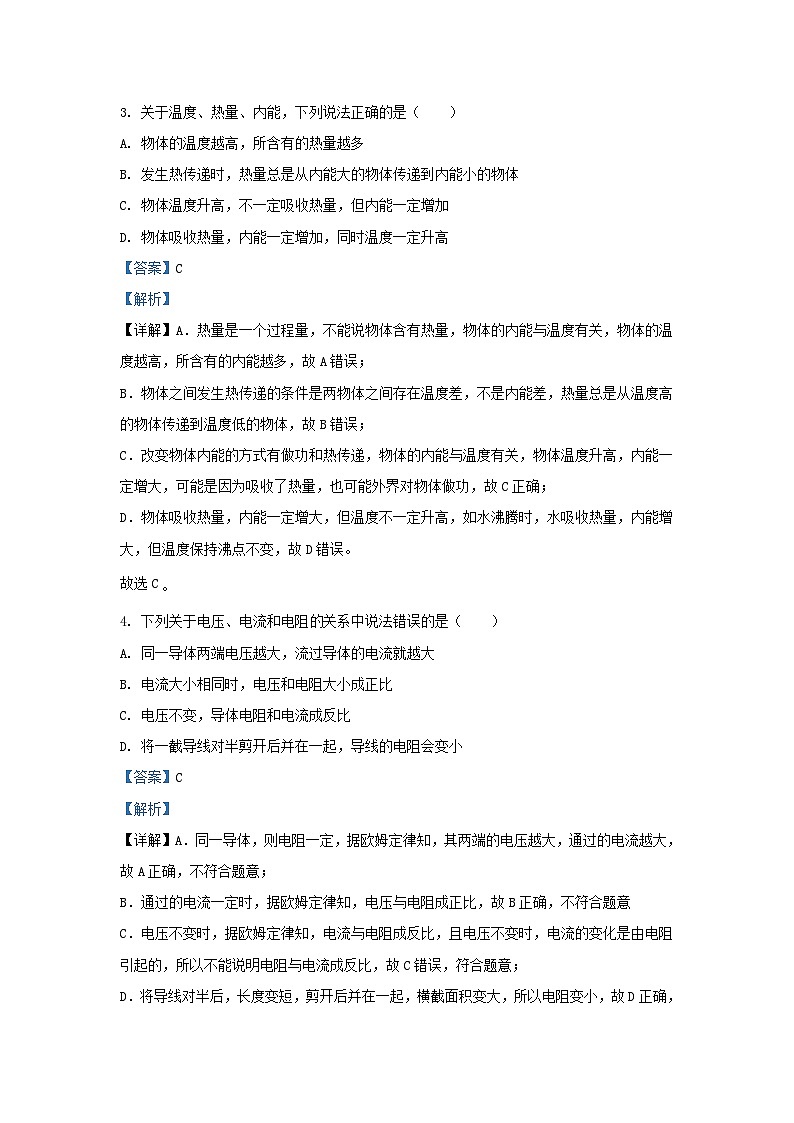

3. 关于温度、热量、内能，下列说法正确的是（ ）
A. 物体的温度越高，所含有的热量越多
B. 发生热传递时，热量总是从内能大的物体传递到内能小的物体
C. 物体温度升高，不一定吸收热量，但内能一定增加
D. 物体吸收热量，内能一定增加，同时温度一定升高
【答案】C
【解析】
【详解】A．热量是一个过程量，不能说物体含有热量，物体的内能与温度有关，物体的温度越高，所含有的内能越多，故A错误；
B．物体之间发生热传递的条件是两物体之间存在温度差，不是内能差，热量总是从温度高的物体传递到温度低的物体，故B错误；
C．改变物体内能的方式有做功和热传递，物体的内能与温度有关，物体温度升高，内能一定增大，可能是因为吸收了热量，也可能外界对物体做功，故C正确；
D．物体吸收热量，内能一定增大，但温度不一定升高，如水沸腾时，水吸收热量，内能增大，但温度保持沸点不变，故D错误。
故选C
4. 下列关于电压、电流和电阻关系中说法错误的是（ ）
A. 同一导体两端电压越大，流过导体的电流就越大
B. 电流大小相同时，电压和电阻大小成正比
C. 电压不变，导体电阻和电流成反比
D. 将一截导线对半剪开后并在一起，导线的电阻会变小
【答案】C
【解析】
【详解】A．同一导体，则电阻一定，据欧姆定律知，其两端的电压越大，通过的电流越大，故A正确，不符合题意；
B．通过的电流一定时，据欧姆定律知，电压与电阻成正比，故B正确，不符合题意
C．电压不变时，据欧姆定律知，电流与电阻成反比，且电压不变时，电流的变化是由电阻引起的，所以不能说明电阻与电流成反比，故C错误，符合题意；
D．将导线对半后，长度变短，剪开后并在一起，横截面积变大，所以电阻变小，故D正确，不符合题意。
故选C。

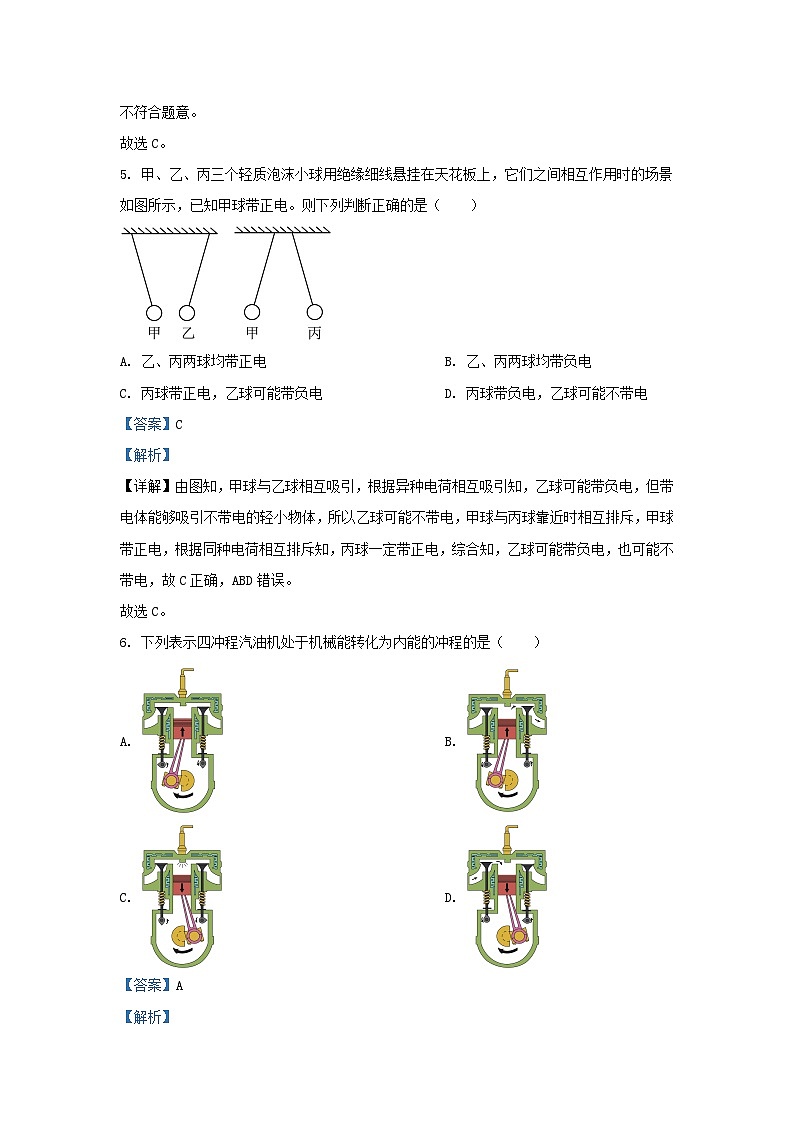

5. 甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知甲球带正电。则下列判断正确的是（ ）
A. 乙、丙两球均带正电B. 乙、丙两球均带负电
C. 丙球带正电，乙球可能带负电D. 丙球带负电，乙球可能不带电
【答案】C
【解析】
【详解】由图知，甲球与乙球相互吸引，根据异种电荷相互吸引知，乙球可能带负电，但带电体能够吸引不带电的轻小物体，所以乙球可能不带电，甲球与丙球靠近时相互排斥，甲球带正电，根据同种电荷相互排斥知，丙球一定带正电，综合知，乙球可能带负电，也可能不带电，故C正确，ABD错误。
故选C。
6. 下列表示四冲程汽油机处于机械能转化为内能的冲程的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．图中两气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为内能，故A符合题意；
B．图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程，故B不符合题意；
C．图中两气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将内能转化为机械能，故C不符合题意；
D．图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，故D不符合题意。
故选A。
7. 如图所示，电源电压保持不变。先闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确是（ ）
A. 电流表示数变大，电压表示数变小
B. 电流表示数变小，电压表示数变小
C. 电压表示数与电流表示数的比值不变
D. 电压表示数与电流表示数的比值变小
【答案】C
【解析】
【详解】由电路图可知，只闭合开关S1时，R1与R2串联，电压表测R1两端电压，电流表测电路中的电流；
AB．若再闭合开关S2时，R2被短路，电路为R1的简单电路，电压表测R1两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大；电路中的电流变大，由U=IR可知，R1两端的电压变大，即电压表的示数变大；故AB错误；
CD．由可知，电压表示数与电流表示数的比值等于R1的阻值，则其比值不变，故C正确，D错误。
故选C。
8. 如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图像如图乙所示，则下列判断正确的是（ ）
A. 电源电压为10V
B. 定值电阻R1的阻值为20Ω
C. 滑动变阻器R2的阻值变化范围为0~10Ω
D. 此电路的最小总功率为1.2W
【答案】D
【解析】
【详解】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
ABC．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U-I图像可知，电路中的最小电流Imin=0.2A，此时R1两端的电压U1=2V，R2两端的电压U2=4V，因串联电路中总电压等于各分电压之和，所以，电源电压为
U=U1+U2=2V+4V=6V
由可得，定值电阻R1的阻值为
滑动变阻器的最大阻值为
即滑动变阻器R2的阻值变化范围为0~20Ω，故ABC错误；
D．因电源电压不变，则电路中的电流最小时，总电功率最小，为
P=UImin=6V×0.2A=1.2W
故D正确。
故选D。
二、填空题（本大题共10小题，每小题2分，满分20分）
9. 如图甲所示，玻璃板的下表面接触水面，向上拉动时会发现弹簧测力计示数大于玻璃板的重力，说明分子间存在 ____，如图乙所示，把水倒入酒精后水和酒精的总体积变小，说明分子间存在 ____。
【答案】 ①. 引力 ②. 间隙
【解析】
【详解】[1]图甲：玻璃板的下表面接触水面，发现弹簧测力计示数大于玻璃板的重力，说明分子之间总存在相互作用的引力。
[2]图乙：水和酒精充分混合后的总体积小于混合前水和酒精的总体积，是因为水分子进入到酒精分子的间隙中，说明分子之间有间隔。
10. 普洱茶深受人们喜爱，在制茶过程中，老远就闻到茶叶的香味，这属于______现象，沏茶时用高温开水能很快泡出茶香、茶色，这是因为温度越高，分子______越剧烈。
【答案】 ①. 扩散 ②. 热运动
【解析】
【详解】[1]制茶过程中，老远就闻到茶叶的香味，这是因为分子不停做无规则运动，茶香分子扩散到了空气中，这是扩散现象。
[2]分子热运动的剧烈程度和温度有关，温度越高，分子运动越剧烈，扩散越快，所以用高温开水能很快泡出茶香、茶色。
11. 如图所示，拿一个大口玻璃瓶，瓶内装有少量的水，用塞子塞紧，通过塞子上的开口往瓶里打气。当塞子从瓶口跳起来时，可以看到瓶内会出现白雾，此时瓶内空气的内能会减小，这是通过______的方式改变空气的内能；冬天用热水袋暖手是通过______的方式改变手的内能。
【答案】 ①. 做功 ②. 热传递
【解析】
【详解】[1]当塞子从瓶口跳起来时，瓶内的气体膨胀对塞子做功时，气体的内能转化为机械能，内能减小，温度降低，使瓶内空气中的水蒸气液化成小水珠，形成白雾，这是通过做功的方式改变空气的内能。
[2]用热水袋暖手，热水的内能通过暖水袋传递给手，这是通过热传递的方式改变手的内能。
12. 分别用两个完全相同的电热水壶，同时给质量和初温都相同的A、B两种液体加热，它们的温度随时间的变化的图像如图所示，由图像可以看出：加热相同时间时，______液体的温度升高较多，若要选择一种液体作为冷却液，则应选择______液体。
【答案】 ①. A ②. B
【解析】
【详解】[1][2]从图中信息可知，当A、B的质量和初温相同时，给它们加热相同的时间，A液体温度上升的快，其比热容较小；B上升的慢，其比热容大，故选择作为冷却剂的液体，要选比热容大的，故选B液体。
13. 自然界中存在两种电荷。与丝绸摩擦过的玻璃棒由于______（选填“得到”或“失去”）电子带正电。实验室中用验电器来检验物体是否带电，验电器的原理是______。
【答案】 ①. 失去 ②. 同种电荷相互排斥
【解析】
【详解】[1]自然界只存在两种电荷，根据正负电荷的定义可知，用丝绸摩擦过的玻璃棒因为失去电子而带正电，丝绸得到电子带负电。
[2]同种电荷相互排斥，异种电荷相互吸引，验电器的工作原理为同种电荷相互排斥。
14. 如图所示，电源电压恒为U，两个电阻的阻值分别为R1＝5Ω和R2＝15Ω，若甲、乙都是电流表，当S1闭合、S2断开时，甲的示数∶乙的示数＝_____；若甲、乙都是电压表，当S1、S2都闭合时，甲的示数∶乙的示数＝_____。
【答案】 ①. 1∶4 ②. 4∶3
【解析】
【详解】[1]若甲、乙都是电流表，当S1闭合、S2断开时，两电阻并联，电流表甲测R2支路的电流，电流表乙测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1、R2的电流之比
因并联电路中干路电流等于各支路电流之和，所以，两电流表的示数之比为
[2]若甲、乙都是电压表，当S1、S2都闭合时，两电阻串联，电压表甲测电源的电压，电压表乙测R2两端的电压，因串联电路中各处的电流相等，所以，由欧姆定律可得，两电阻两端的电压之比
因串联电路中总电压等于各分电压之和，所以，两电压表的示数之比
15. 目前，越来越多的家庭安装上了LED灯，LED灯具有节能、环保等特点，其核心元件发光二极管的主要材料是_________（选填“导体”、“半导体”或“绝缘体”）。科学家发现某些物质在温度很低时，导体的电阻变为0，这是_________现象。
【答案】 ①. 半导体 ②. 超导
【解析】
【详解】[1]发光二极管的主要制作材料是锗和硅，而锗和硅都是半导体材料。
[2]一些物质在-265.9℃以下时，导体的电阻变为0，这种阻值为零的现象，就是超导现象。
16. 在如图所示的电路中，电源电压恒为6V，闭合开关S，电流表A1的示数为0.6A，电流表A2的示数为0.4A，则通过小灯泡L2的电流是______A；灯泡L2两端的电压为______V。
【答案】 ①. 0.2 ②. 6
【解析】
【详解】[1]由电路图可知，L1与L2并联，电流表A1测干路电流，电流表A2测L1支路的电流，因并联电路中干路电流等于各支路电流之和，所以，通过小灯泡L2的电流
I2＝I﹣I1＝0.6A﹣0.4A＝0.2A
[2]因并联电路中各支路两端的电压相等，所以小灯泡L2两端的电压
U2＝U＝6V
17. 如图所示，电源电压为3V，R1＝10Ω，滑动变阻器最大阻值为20Ω，闭合开关S，滑片由a端移动到b端过程中，电流表示数变化范围为______A，电压表示数变化范围为______V。
【答案】 ①. 0.1～0.3 ②. 0～2
【解析】
【详解】[1][2]由图可知，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压，当滑片在a端时，变阻器接入电路的电阻为0，只有R1连入电路中，此时电压表示数为0V，电路中电流最大，由欧姆定律可得此时电路中的电流
当滑片在b端时，变阻器R2接入电路的电阻最大，电路中电流最小，由串联电路的特点和欧姆定律可得此时电路中的电流
此时电压表的示数
Umax＝IminR2＝0.1A×20Ω＝2V
所以电流表的示数变化范围为0.1～0.3A，电压表的示数变化范围为0～2V。
18. 某型号家用电饭锅有加热和保温两个挡位，加热挡功率大于保温挡功率。其原理如图所示，R1和R2为两个加热电阻。电饭锅在保温挡正常工作时的功率。已知电阻，电阻R1的阻值为______Ω；电饭煲在加热挡时的额定功率为______W。
【答案】 ①. 2156 ②. 1100
【解析】
【详解】[1]由电路图可知，开关S接1时电路为R2的简单电路，开关S接2时R1与R2串联，因串联电路中总电阻大于任何一个分电阻，所以，开关S接2时，电路的总电阻最大，由可知，电源的电压一定时，电路的总功率最小，电饭锅处于保温挡，此时电路的总电阻
电阻R1的阻值
[2]电饭煲在加热挡时的额定功率
三、作图、实验和探究题（本大题共4个小题，满分31分）
19. （1）如图1所示，电压表的示数为______V；
（2）如图2所示，电能表的示数为______kW·h。
【答案】 ①. 0.6 ②. 2603.2
【解析】
【详解】[1]由图1可知，电压表选0~3V量程，分度值为0.1V，读数为0.6V。
[2]由图2可知，电能表计数窗的最后一位是小数位，其示数为2603.2kW·h。
20. 请将如图所示的电路连接完整，要求两灯并联，开关S同时控制两灯。
【答案】
【解析】
【详解】两灯并联，电流的路径有两条；开关S同时控制两灯，这说明开关在干路中，完整的电路如图
。
21. 实验小组的三名同学在“探究影响导体电阻大小的因素”时，猜想导体的电阻可能与下列因素有关：①材料；②长度；③横截面积。为了验证上述猜想，他们用如图所示的电路进行实验，实验中备用的导体如表所示：
（1）实验中，在M、N之间接上不同的导体，闭合开关后除了观察小灯泡亮度外，还可以通过观察______来比较导体的电阻的大小；
（2）为了验证猜想③，应选用编号为______的两根金属丝分别接入电路进行实验；为了验证猜想①，应选用编号为______的两根金属丝分别接入电路进行实验；
（3）分别将A、B两根金属丝分别接入M、N两点间，通过观察比较可以发现，当导体的横截面积和材料一定时，导体的长度越长，导体的电阻越______（选填“大”或“小”）；
（4）在最近几年，我国城乡许多地区进行输电线路的改造，将原来细的铝制输电线换成较粗的铝制输电线，这样是为了______（选填“增大”或“减小”）输电线的电阻；
（5）下列4个实验中与本实验所用到的实验方法不同的是______；
A.探究电流与电压、电阻的关系实验
B.探究影响压力作用效果的因素实验
C.探究平面镜成像的特点
D.探究影响摩擦力大小的因素实验
（6）另一小组的同学在做“探究影响导体电阻大小的因素”实验时，发现实验器材中电阻丝只有一根，其他器材足够，则他们不能完成的实验探究是______。
【答案】 ①. 电流表示数 ②. AC ③. AD ④. 大 ⑤. 减小 ⑥. C ⑦. 导体电阻大小与导体材料的关系
【解析】
【详解】（1）[1]电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，因此，还可以通过电流表示数大小判断导体电阻大小。
（2）[2]为了验证猜想③，需要控制导体的材料、长度相同，横截面积不同，故应分别将AC两根金属丝分别接入M、N两点间。
[3]为了验证猜想①，需要控制导体的长度、横截面积相同，材料不同，应选用编号为A、D的两根金属丝分别接入电路进行实验。
（3）[4]分别将A、B两根金属丝分别接入M、N两点间，通过观察比较可以发现，当导体的横截面积和材料一定时，导体的长度越长，电流表的示数越小，这说明导体的电阻越大。
（4）[5]细的铝质输电线换成较粗的铝质输电线，导线的横截面积增大了，输电线的电阻变小了，因此这样做是为了减小输电线的电阻。
（5）[6] A．探究电流与电压、电阻的关系实验，利用了控制变量法，故A不符合题意；
B．探究影响压力作用效果的因素实验，利用了控制变量法，故B不符合题意；
C．探究平面镜成像的特点，利用了等效替代法，故C符合题意；
D．探究影响摩擦力大小的因素实验，利用了控制变量法，故D不符合题意。
故选C。
（6）[7]实验时，通过改变连入电阻丝长度，此时横截面积和材料不变，可以探究导体电阻与长度的关系，可完成A的探究；实验时，可以将电阻丝对折起来使用，改变连入电阻丝横截面积，控制长度和材料不变，可以探究导体电阻与横截面积的关系，可完成C的探究；当探究导体电阻与材料的关系时，应控制长度和横截面积不变，因为只有一根金属丝，所以无法改变材料，不能够完成导体电阻大小与导体材料的关系的探究。
22. 某实验小组在探究“电流与电阻关系”的实验时，设计了如图甲所示的实验电路，电源电压恒为4.5V。
（1）设计了如图甲所示电路，请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）______，此实验中滑动变阻器的作用是保护电路和______；
（2）电路连接完最后一根线，发现电流表和电压表都有示数。请你找出他操作出现这种情况的原因：______；排除故障后，闭合开关前应将滑动变阻器滑片移至______（选填：“A”或“B”）端；
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R的变化图象，由图象可知电阻R两端的电压为______V，当电阻由5Ω更换为10Ω时，闭合开关后，应将滑动变阻器的滑片向______（选填“左”或“右”）端滑动，若实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω，则滑动变阻器的最大阻值至少是______Ω。
【答案】 ①. ②. 控制定值电阻两端电压不变 ③. 连接电路前开关未断开 ④. B ⑤. 3 ⑥. 右 ⑦. 10
【解析】
【详解】（1）[1]要求滑片向左滑动时，电流表示数变大，根据串联电路电阻规律结合欧姆定律可知滑片左移滑动变阻器接入电路的电阻变小，所以滑动变阻器选择A接线柱串联接入电路，如图所示：
[2]探究“电流与电阻关系”的实验需控制定值电阻两端的电压不变，所以滑动变阻器的作用是保护电路和控制定值电阻两端电压不变。
（2）[3]电路连接完最后一根线，发现电流表和电压表都有示数，说明连接电路前未断开开关。
[4]闭合开关前应将滑动变阻器滑片移至阻值最大处，即B端。
（3）[5]根据U=IR结合由图象可知电阻R两端的电压为
06A×5Ω=×15Ω=3V
[6]当电阻由5Ω更换为10Ω时，根据串联分压原理可知电压表示数变大，滑动变阻器两端的电压变小，所以需增大滑动变阻器接入电路的阻值以增加其两端的电压，则闭合开关后，应将滑动变阻器的滑片向右端滑动。
[7]根据串联电路电压规律结合串联分压原理可得
R的阻值最大为20Ω，代入数据可得
解方程可得RP=10Ω，则滑动变阻器的最大阻值至少是10Ω。
23. 丽丽同学想利用图甲所给实验器材“测定小灯泡的额定功率”，已知电源电压为6V，小灯泡的额定电压为3.8V，灯泡的电阻约为10Ω。
（1）电路连接中有一处明显错误，请你找出来：______；
（2）正确连接电路后，闭合开关，发现电压表示数为1V，此时应向______端移动滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光。若此时电流表的示数如图乙所示，其示数为______A，小灯泡的额定功率是______W；
（3）在完成以上实验后，丽丽小组进一步测量并描绘出小灯泡的电流随电压变化的曲线如图丙所示，通过图象发现小灯泡中的电流跟它两端的电压不成正比，造成这一结果的原因是______；
（4）用该实验装置______（选填“能”或“不能”）进行“探究电流与电压、电阻的关系”实验；
（5）如果将实验电路中的灯更换成定值电阻，可以进行“测量定值电阻的阻值”实验，此实验与测小灯泡电功率实验最大的不同点在于实验时需要对定值电阻的阻值进行多次测量并______。
【答案】 ①. 电压表量程过小 ②. 右 ③. 3.8 ④. 0.3 ⑤. 1.14 ⑥. 小灯泡灯丝电阻受温度影响 ⑦. 不能 ⑧. 求平均值
【解析】
【详解】（1）[1]小灯泡的额定电压为3.8V，电压表测灯泡两端电压，所以应使用0-15V量程，由图甲可知错误是电压表量程选择0～3V错误。
（2）[2][3][4][5]电压表示数是1V
