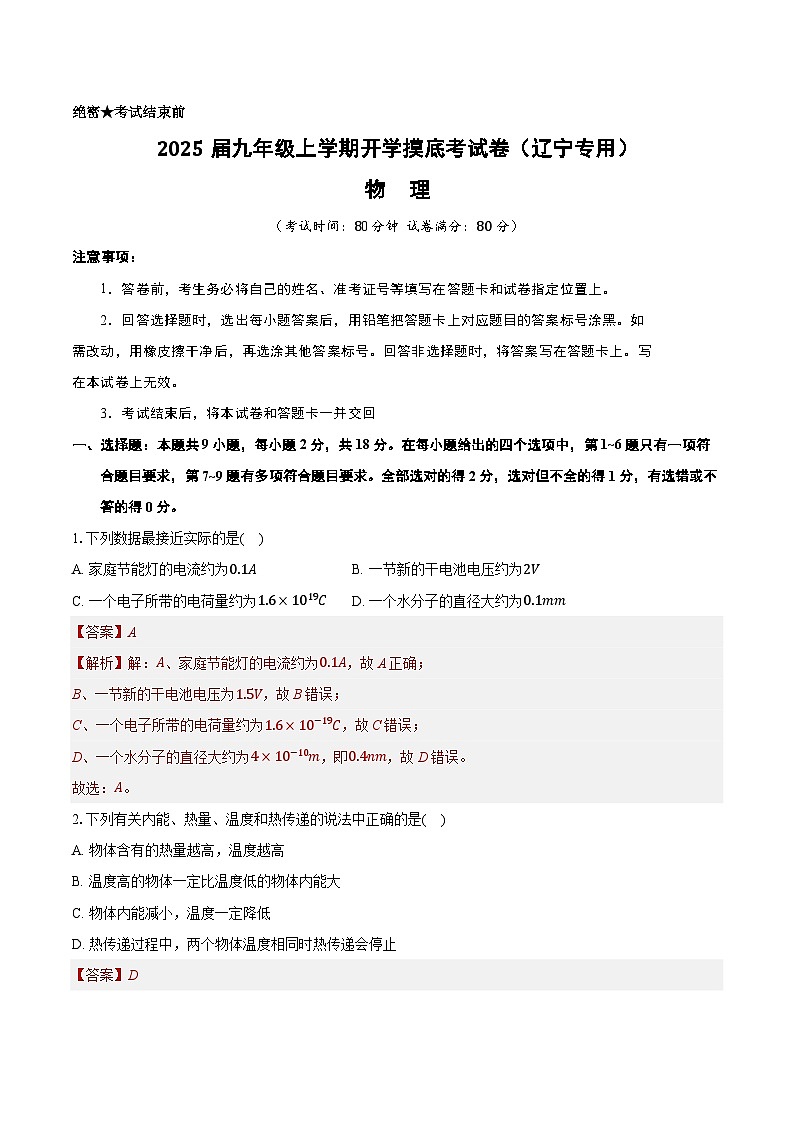

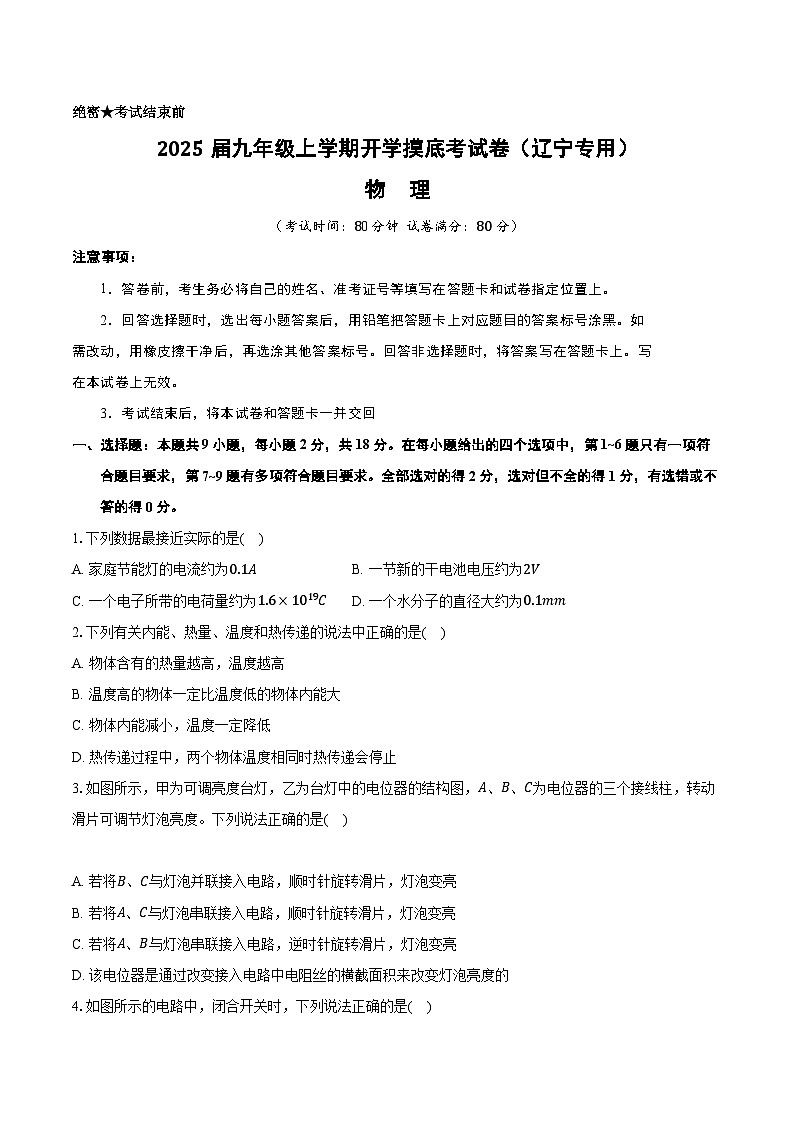

物 理
（考试时间：80分钟 试卷满分：80分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号等填写在答题卡和试卷指定位置上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写
在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回
一、选择题：本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合题目要求，第7~9题有多项符合题目要求。全部选对的得2分，选对但不全的得1分，有选错或不答的得0分。
1.下列数据最接近实际的是( )
A. 家庭节能灯的电流约为0.1AB. 一节新的干电池电压约为2V
C. 一个电子所带的电荷量约为1.6×1019CD. 一个水分子的直径大约为0.1mm

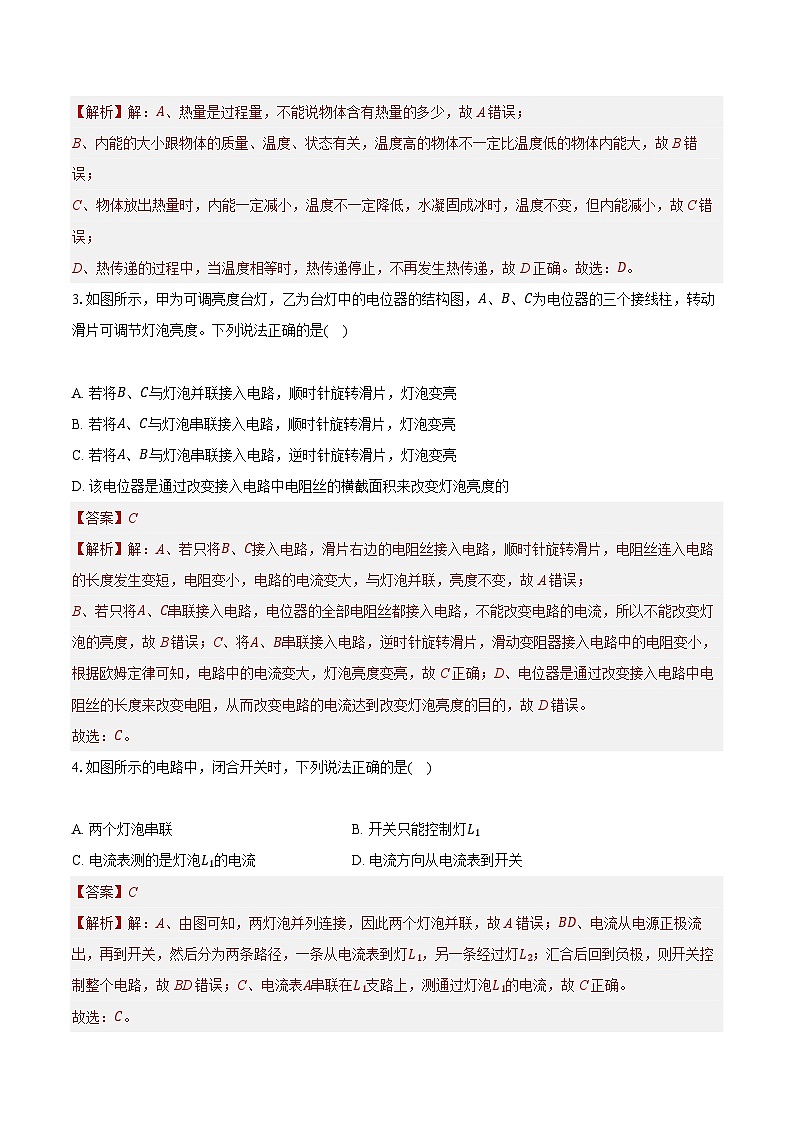

2.下列有关内能、热量、温度和热传递的说法中正确的是( )
A. 物体含有的热量越高，温度越高
B. 温度高的物体一定比温度低的物体内能大
C. 物体内能减小，温度一定降低
D. 热传递过程中，两个物体温度相同时热传递会停止
3.如图所示，甲为可调亮度台灯，乙为台灯中的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列说法正确的是( )
A. 若将B、C与灯泡并联接入电路，顺时针旋转滑片，灯泡变亮
B. 若将A、C与灯泡串联接入电路，顺时针旋转滑片，灯泡变亮
C. 若将A、B与灯泡串联接入电路，逆时针旋转滑片，灯泡变亮
D. 该电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
4.如图所示的电路中，闭合开关时，下列说法正确的是( )
A. 两个灯泡串联B. 开关只能控制灯L1
C. 电流表测的是灯泡L1的电流D. 电流方向从电流表到开关

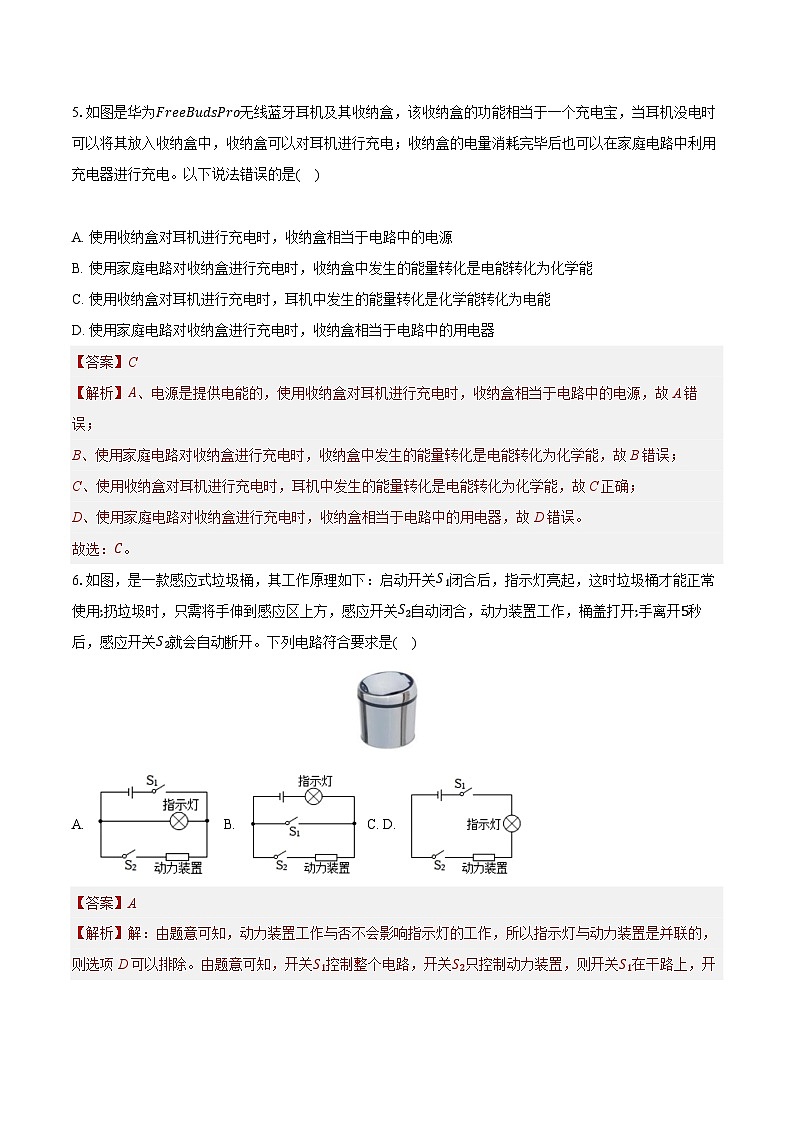

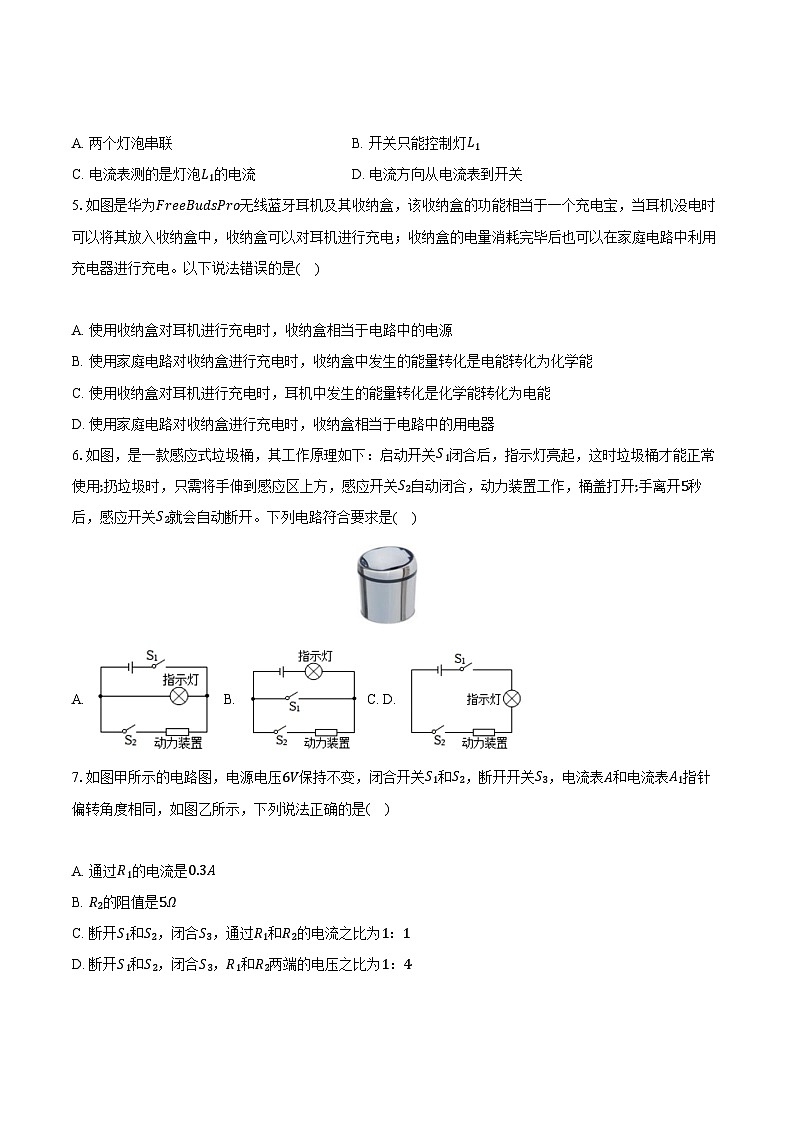

5.如图是华为FreeBudsPr无线蓝牙耳机及其收纳盒，该收纳盒的功能相当于一个充电宝，当耳机没电时可以将其放入收纳盒中，收纳盒可以对耳机进行充电；收纳盒的电量消耗完毕后也可以在家庭电路中利用充电器进行充电。以下说法错误的是( )
A. 使用收纳盒对耳机进行充电时，收纳盒相当于电路中的电源
B. 使用家庭电路对收纳盒进行充电时，收纳盒中发生的能量转化是电能转化为化学能
C. 使用收纳盒对耳机进行充电时，耳机中发生的能量转化是化学能转化为电能
D. 使用家庭电路对收纳盒进行充电时，收纳盒相当于电路中的用电器
6.如图，是一款感应式垃圾桶，其工作原理如下：启动开关S1闭合后，指示灯亮起，这时垃圾桶才能正常使用;扔垃圾时，只需将手伸到感应区上方，感应开关S2自动闭合，动力装置工作，桶盖打开;手离开5秒后，感应开关S2就会自动断开。下列电路符合要求是( )
A. B. C. D.
7.如图甲所示的电路图，电源电压6V保持不变，闭合开关S1和S2，断开开关S3，电流表A和电流表A1指针偏转角度相同，如图乙所示，下列说法正确的是( )
A. 通过R1的电流是0.3A
B. R2的阻值是5Ω
C. 断开S1和S2，闭合S3，通过R1和R2的电流之比为1：1
D. 断开S1和S2，闭合S3，R1和R2两端的电压之比为1：4

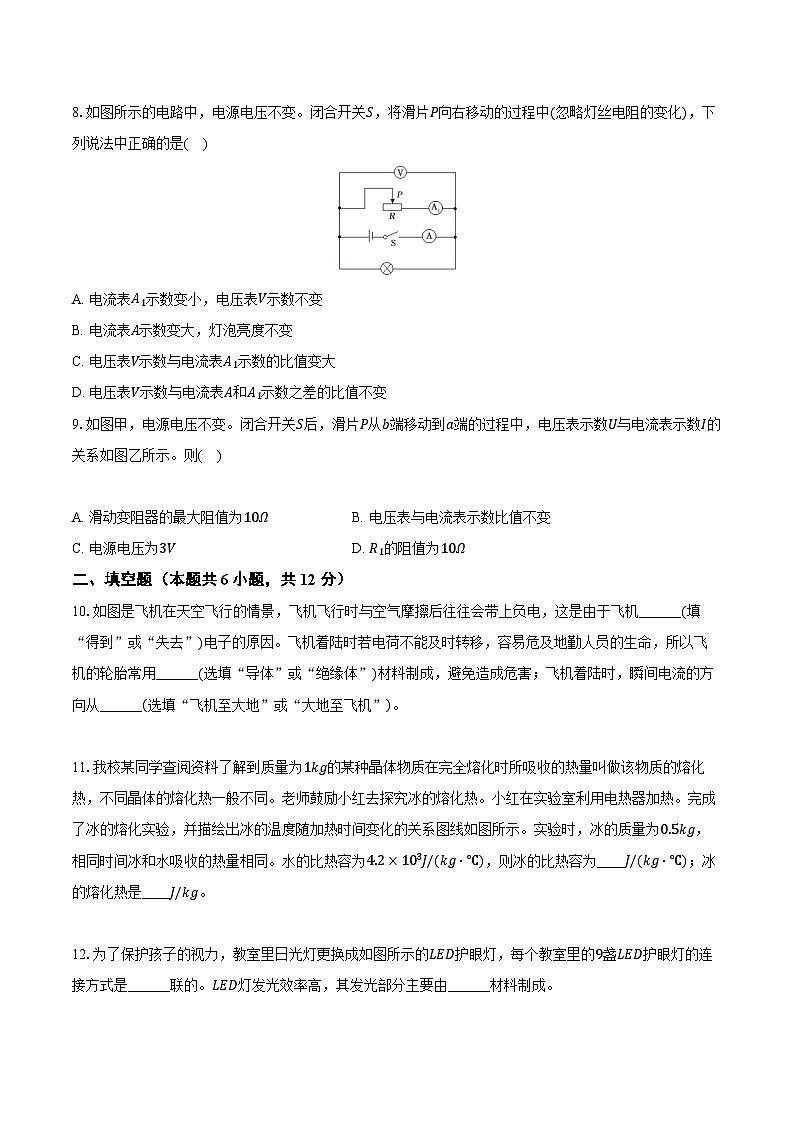

8.如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中(忽略灯丝电阻的变化)，下列说法中正确的是( )
A. 电流表A1示数变小，电压表V示数不变
B. 电流表A示数变大，灯泡亮度不变
C. 电压表V示数与电流表A1示数的比值变大
D. 电压表V示数与电流表A和A1示数之差的比值不变
9.如图甲，电源电压不变。闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系如图乙所示。则( )
A. 滑动变阻器的最大阻值为10ΩB. 电压表与电流表示数比值不变
C. 电源电压为3VD. R1的阻值为10Ω
二、填空题（本题共6小题，共12分）
10.如图是飞机在天空飞行的情景，飞机飞行时与空气摩擦后往往会带上负电，这是由于飞机______(填“得到”或“失去”)电子的原因。飞机着陆时若电荷不能及时转移，容易危及地勤人员的生命，所以飞机的轮胎常用______(选填“导体”或“绝缘体”)材料制成，避免造成危害；飞机着陆时，瞬间电流的方向从______(选填“飞机至大地”或“大地至飞机”)。
11.我校某同学查阅资料了解到质量为1kg的某种晶体物质在完全熔化时所吸收的热量叫做该物质的熔化热，不同晶体的熔化热一般不同。老师鼓励小红去探究冰的熔化热。小红在实验室利用电热器加热。完成了冰的熔化实验，并描绘出冰的温度随加热时间变化的关系图线如图所示。实验时，冰的质量为0.5kg，相同时间冰和水吸收的热量相同。水的比热容为4.2×103J/(kg⋅℃)，则冰的比热容为____J/(kg⋅℃)；冰的熔化热是____J/kg。
12.为了保护孩子的视力，教室里日光灯更换成如图所示的LED护眼灯，每个教室里的9盏LED护眼灯的连接方式是______联的。LED灯发光效率高，其发光部分主要由______材料制成。
13.如图所示电路中，只闭合S1、S2时，灯L1、L2是______，只闭合S3时，灯L1、L2是______(选填“串联”或“并联”)，同时闭合开关______会造成电源短路。
14.小牛同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则电源电压为______V，L1两端的电压为______V，L2两端的电压为______V。
15.如图所示电源电压不变R1=2Ω，R2=3Ω。当S1闭合、S2断开，①和②都是电流表时，两表的示数之比为______；当S1、S2都闭合，①和②都是电压表时，两表示数之比为______。
三、作图题（本题共2小题，共4分）
16.如图，在虚线框内画出对应的电路图。
17.设计一个病床呼叫电路。要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。请在图中连线，完成符合要求的完整电路图。
四、实验题：本题共4小题，共24分。
18.小雨为比较“不同物质的吸热能力”设计了如下实验方案：将质量和初温相同的水和煤油分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时给水和煤油加热，实验装置如图甲、乙所示，实验时每隔一段时间记录水和煤油的温度。
(1)在安装、调整实验器材时，如图甲所示，应先调整位置______(填“A”或“B”)。
(2)实验中，小雨根据记录的数据作出了两种液体的温度随时间变化的图象，如图丙所示。由图象可知，对水和煤油加热相同的时间，则水吸收的热量______(填“大于”或“小于”或“等于”)煤油吸收的热量；______的温度升高的多，______的吸热能力更强。
(3)由图象丙可知，水和煤油的比热容之比为______。
(4)小雨想煤油也是一种燃料，于是做了一个煤油灯，如图丁所示，用它来加热与图乙中相同的煤油。通过对比丁图与______(填“甲”或“乙”)图，能够探究煤油和酒精的热值大小。
(5)实验中，应使两种燃料的______相等。待酒精灯和煤油灯燃烧相同的时间后，小雨发现丁图中煤油升高的温度较高，这______(填“能”或“不能”)说明煤油的热值较大。
19.小志利用如图甲所示电路，探究并联电路中电流的规律。
(1)小志根据电路图连接电路元件，并将电流表分别连入a、b、c三个位置，连接电路时开关应该处于______状态。如图乙所示，闭合开关后，电流表测的是______(填“a”、“b”或“c”)处的电流。
(2)完成一次测量后，小志需更换______规格的灯泡再进行两次测量，三次测量的数据如下表所示。其中第一次测量中，在a处的电流表的示数如图丙所示，其电流的大小为______A。
(3)根据以上数据，可得出并联电路中的电流规律是：并联电路中，___________________________。
(4)小志利用上面的器材：两节干电池，一个开关，将两个灯泡连成一个串联电路，如图丁所示，想探究串联电路中电压的规律。他需要测出de、ef、df之间的电压，并加以分析。他找到两个电压表，将其接入电路，如图戊所示。闭合开关后，发现电压表V1的指针比V2的指针偏转角度较大，可能的原因是：______(填“V1”或“V2”)选择了大量程。
(5)解决问题后，小志测出了de间和df间的电压，为了测量ef间的电压，他应完成的操作是______。
A.将V1接d点的导线拆下，接到f点
B.将V2接d点的导线拆下，接到e点
C.以上两种操作均可
20.在探究“电阻的大小与哪些因素有关”的实验中，小田采用如图甲所示的装置，A、B、C是镍铬合金制成的三根金属丝，A、B长度相同但粗细不同(横截面积)不同，A、C粗细相同而长短不同，金属丝D由锰铜合金制成，长短、粗细与金属丝B相同。
(1)实验中分别将四根金属丝接入电路，电流表的示数越大，说明接入的金属丝的电阻越______。
(2)分析比较将A、C两根金属接入电路时的电流，可探究电阻的大小与导体的______关系；若要探究电阻的大小与材料是否有关，应分析比较______两根金属丝接入电路时电流的大小。
(3)小田比较将B、C接入电路时的电流发现IB(4)小田添加了电压表和滑动变阻器，想探究“通过导体中的电流与其两端电压的关系。”如图乙是小田连接的部分电路，请你用笔画线代替导线补全电路，使滑动变阻器此时连入电路的阻值为最大。
(5)连接好电路后，闭合开关，调节滑动变阻器得到了下面的五组数据，并在坐标系中绘制出了电流随电压的变化图象，如图丙所示。由图象可知电流与压的关系是：在电阻一定时______；分析图象可知，金属丝A的电阻大小为______Ω。
(6)为了探究电流的大小与电阻的关系，小田将一个电阻箱R接入电路，如图丁所示。当把电阻箱R调至10Ω，调节滑动变阻器的滑片后，电压表的示数如图戊所示，电流表示数为0.2A。接下来把电阻箱R调至20Ω，并调节滑动变阻器，直到______时，读出电流表示数为0.1A，两次实验的数据如表所示，当小田第三次将电阻箱R调至30Ω时，无论怎么调节滑动变阻器都不能完成实验，其原因可能是滑动变阻器：______。
A.一直都接了上面两个接线柱 B.一直都接了下面两个接线柱 C.最大阻值太小了
(7)为了得到普遍规律，小田将已完成的两次实验与图丙中______点数据进行分析，得出了电流与电阻的关系。
21.小牛同学要测量定值电阻Rx的阻值，提供的实验器材有：待测电阻Rx(大于5Ω)、两节新干电池、电流表、电压表、滑动变阻器、开关及导线若干。
(1)请你根据图甲电路，用笔画线代替导线将图乙中的实物电路连接完整。
(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变，若电路中只有一处故障，则可判断该故障可能是______。
(3)排除故障后，若某次测量时电压表的示数为1.8V，电流表的示数如图丙所示，则待测电阻Rx= ______Ω。
(4)若电压表损坏，则可用一个电流表和一个定值电阻R0测未知电阻Rx的阻值，小牛设计了如图丁所示的电路图，并进行如下实验操作：
①闭合开关S和S1，此时电流表的示数为I1；
②闭合开关S、断开开关S1，此时电流表的示数为I2；
③已知电源电压保持不变，请用已知量R0和测出量I1、I2写出未知电阻Rx的表达式，则Rx= ______。
(5)小牛又继续利用阻值为R0的定值电阻设计了如图戊所示电路，测量正常发光时电压为U0的小灯泡正常发光时的电阻。已知电源电压为U。请帮小牛将实验步骤补充完整：
①只闭合开关S、S1，调节滑动变阻器R1，当电压表示数为______时，小灯泡正常发光。
②只闭合开关S、S2，滑动变阻器R1的滑片保持不动，记下电压表示数为U1。
③则小灯泡正常发光时的电阻表达式为RL= ______。
五、综合应用题（本题共3小题，共22分）
22.某型号汽车在车型测试中，在一段平直的公路上以80km/ℎ的速度匀速行驶了3km，消耗汽油1.6L，已知汽油密度为0.75×103kg/m3，汽油的热值等于4.5×107J/kg，假设汽油完全燃烧，汽油机的效率为20%，则该型号汽车在以此速度行驶的过程中，求：
(1)汽油完全燃烧放出的热量；
(2)汽车在行驶过程中做的有用功；
(3)汽车在行驶过程中受到的阻力。
23.小牛设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示，其中，电源两端电压恒定不变，定值电阻R0=20Ω，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S后，求：
(1)当环境温度为20℃时，热敏电阻R1的阻值是多少？
(2)当环境温度为20℃时，电压表示数为2V，电源电压是多少？
(3)当电压表示数为4V时，环境温度是多少？
24.某科技小组设计了一个自动雨刮器控制系统，其刮水的速度能够随着雨量的大小而相应地发生变化，雨停后，刮水器自动停止工作，如图所示。图a是由一组手指状平行金属线组成的雨水检测网器件，图b是自动控制系统的模拟电路。
(1)将检测网竖立并浸入雨水中不同深度处进行实验，记录数据如下：
①雨水是______(选填“导体”或“绝缘体”)，雨水检测金属网在电路中起到的作用更类似于______(选填“开关”或“滑动变阻器”)。
②根据表中的现象和数据，解释刮水器刮水的速度能够随着雨量的增大而相应地变快的原因是______；
(2)活动小组发现无雨水时，电动机不能工作，无法实现无雨时车窗的清洗，于是增加了一个电路元件改进了电路，将“
”和“增加的元件”连入电路ab间，绘制在图c中。
(3)沈阳昨天立冬，气温降得很快，某天早晨，小牛坐到车上不久，车窗上出现了“哈气”，是呼出的水蒸气遇冷______形成的，雨刮器______(选填“能”或“不能”)将“哈气”刮去。次数
Ia/A
Ib/A
Ic/A
1
0.1
0.24
2
0.42
0.12
0.3
3
0.5
0.28
0.22
次数
R/Ω
I/A
1
10
0.2
2
20
0.1
3
30
？
检测浸入雨水中部分
未浸入
13浸入
23浸入
全部浸入
电流表的示数/A
0
0.16
0.20
0.32
