2024年山东省聊城市中考物理真题
展开
这是一份2024年山东省聊城市中考物理真题，共9页。试卷主要包含了答题前，考生务必用 0，非选择题必须用 0等内容，欢迎下载使用。

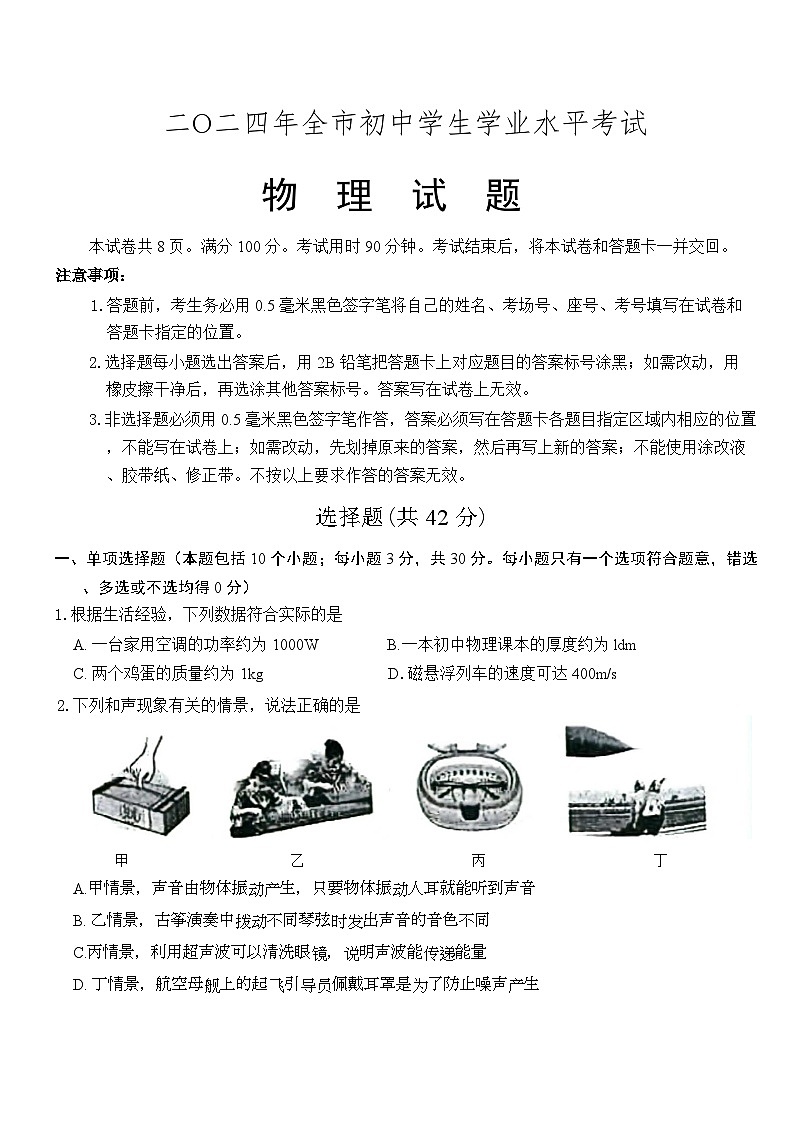

二O二四年全市初中学生学业水平考试
物 理 试 题
本试卷共 8 页。满分 100 分。考试用时 90 分钟。考试结束后，将本试卷和答题卡一并交回。
注意事项：
1.答题前，考生务必用 0.5 毫米黑色签字笔将自己的姓名、考场号、座号、考号填写在试卷和答题卡指定的位置。
2.选择题每小题选出答案后，用 2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。答案写在试卷上无效。
3.非选择题必须用 0.5 毫米黑色签字笔作答，答案必须写在答题卡各题目指定区域内相应的位置，不能写在试卷上；如需改动，先划掉原来的答案，然后再写上新的答案；不能使用涂改液、胶带纸、修正带。不按以上要求作答的答案无效。
选择题(共 42 分)
一、单项选择题（本题包括 10 个小题；每小题 3 分，共 30 分。每小题只有一个选项符合题意，错选、多选或不选均得 0 分）
1.根据生活经验，下列数据符合实际的是
A. 一台家用空调的功率约为 1000W B.一本初中物理课本的厚度约为 ldm
C. 两个鸡蛋的质量约为 1kg D.磁悬浮列车的速度可达 400m/s
2.下列和声现象有关的情景，说法正确的是
甲 乙 丙 丁
A.甲情景，声音由物体振动产生，只要物体振动人耳就能听到声音
B. 乙情景，古筝演奏中拨动不同琴弦时发出声音的音色不同
C.丙情景，利用超声波可以清洗眼镜，说明声波能传递能量
D. 丁情景，航空母舰上的起飞引导员佩戴耳罩是为了防止噪声产生 3.关于光学知识在生活中的应用，下列说法正确的是
甲 乙 丙 丁
A.甲图，光导纤维用于医用内窥镜，利用了光的多次折射传输图像信息
B.乙图，街头路口安装凸面镜，利用了光的反射扩大视野
C.丙图，凸透镜对光有会聚作用，可以用来矫正近视眼
D.丁图，物体温度升高时辐射的紫外线会增强，可以利用紫外线拍摄热谱图
4.二氧化碳气体若被加压、降温到一定程度，就会直接形成白色的、像雪二样的固体，这种固体在常温下不经熔化就会直接变成气体，所以叫干冰。干冰具有很好的致冷作用，可用于人工降雨。下列说法正确的是
A.干冰的形成是凝固现象
B.干冰变成气体是汽化现象
C.高空中的水蒸气遇冷凝结成水滴或小冰晶是熔化或凝华现象
D.干冰有致冷作用是因为干冰变成气体时需吸收热量
5.在学习了凸透镜成像规律后，小慧同学计划制作一个“手机投影仪”。现有器材如下：焦距分别为 10cm、20cm、30cm 的凸透镜各一个，手机一部，长为 30cm 的纸盒，胶带和剪刀等。“投影仪”模型如图所示，将手机和凸透镜分别固定在纸盒的两端，调整“投影仪”到墙面的距离，可在墙上看到手机画面清晰放大的像。下列说法正确的是
A.应选择焦距为 10cm 的凸透镜
B.应选择焦距为 20cm 的凸透镜
C.将手机正立放置，在墙上看到的像是正立的 手机投影仪
D.墙上手机画面的像是虚像
6.2024 年 4 月 25 日，搭载神舟十八号载人飞船的长征二号 F 遥十八运载火箭在酒泉卫星发射中心成功发射。图中所示是火箭加速上升的情景和该过程中航天员在舱内的情景，关于该过程下列说法正确的是
A.以载人飞船为参照物，航天员是运动的
B.以地面为参照物，航天员是静止的
C.载人飞船的动能增大，势能增大，机械能增大
D.航天员的惯性将逐渐消失

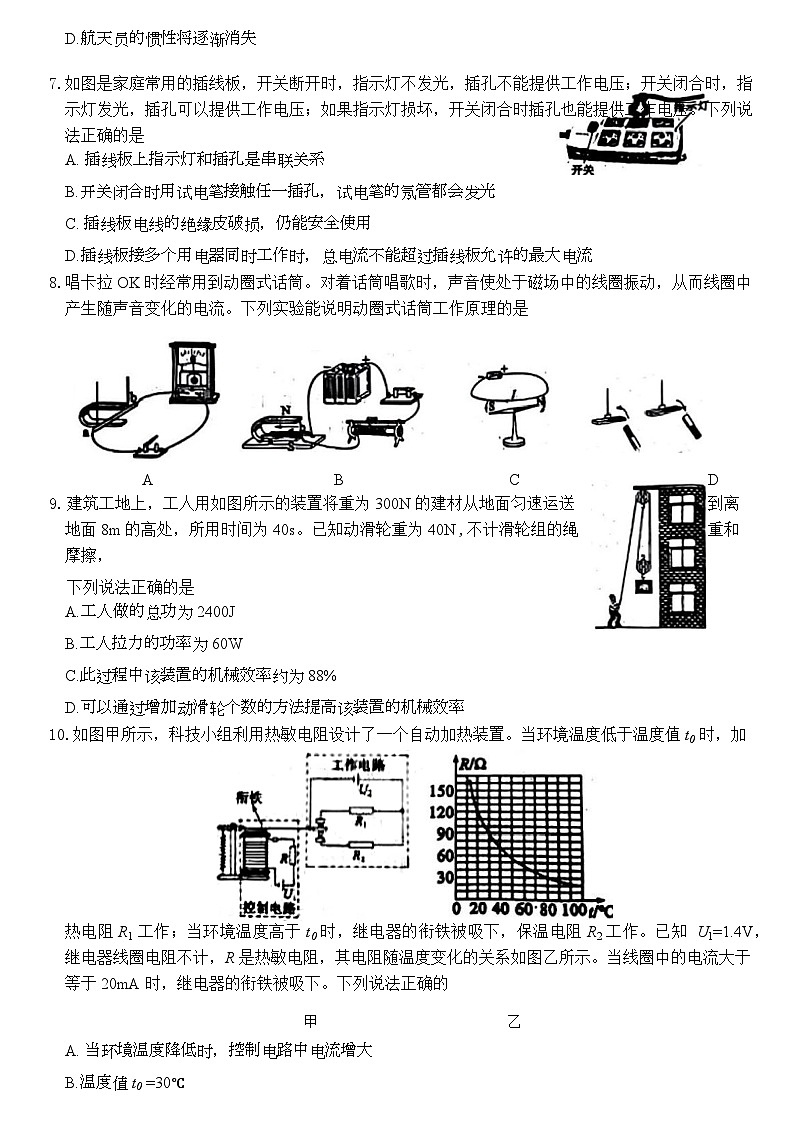

7.如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是
A. 插线板上指示灯和插孔是串联关系
B.开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光
C. 插线板电线的绝缘皮破损，仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
8.唱卡拉 OK 时经常用到动圈式话筒。对着话筒唱歌时，声音使处于磁场中的线圈振动，从而线圈中产生随声音变化的电流。下列实验能说明动圈式话筒工作原理的是
A B C D
建筑工地上，工人用如图所示的装置将重为 300N 的建材从地面匀速运送到离地面 8m 的高处，所用时间为 40s。已知动滑轮重为 40N ,不计滑轮组的绳重和摩擦，
下列说法正确的是
A.工人做的总功为 2400J
B.工人拉力的功率为 60W
C.此过程中该装置的机械效率约为 88%
D.可以通过增加动滑轮个数的方法提高该装置的机械效率
10.如图甲所示，科技小组利用热敏电阻设计了一个自动加热装置。当环境温度低于温度值 t0 时，加热电阻 R1 工作；当环境温度高于 t0 时，继电器的衔铁被吸下，保温电阻 R2 工作。已知 U1=1.4V，继电器线圈电阻不计，R 是热敏电阻，其电阻随温度变化的关系如图乙所示。当线圈中的电流大于等于 20mA 时，继电器的衔铁被吸下。下列说法正确的
甲 乙
A. 当环境温度降低时，控制电路中电流增大
B.温度值 t0 =30℃
C.欲使加热电阻 R1 工作时升温更快，可适当增大 R1 的电阻
D. 若工作电路中相同时间内加热状态产生的热量是保温状态的 3 倍，则 R1 ： R2 =1：3
二、多项选择题(本题包括 3 个小题；每小题 4 分，共 12 分。每小题的选项中至少有两个选项符合题意。全部选对得 4 分，选对但不全得 2 分，错选或不选得 0 分)
11.生活中的瓶瓶罐罐都是科学研究的好器材。下列利用玻璃瓶做的 4 个物理实验，说法正确的是
冷水 热水
甲 乙 丙 丁
A. 甲实验，装满水的玻璃瓶分别正放、倒放在海绵上，海绵的凹陷程度不同；说明两种情况下玻璃瓶对海绵的压力不同
B.乙实验，拿着用玻璃瓶制作的气压计乘坐电梯，发现楼层越高，细管中的水柱越高，说明高度越高大气压强越小
C. 丙实验，把一根吸管 a 插入盛水的玻璃瓶中，将另一根吸管 b 的管口贴靠在吸管 a 的上端，往吸管 b 中吹气，可以看到吸管 a 中的水面上升，说明气体流速越大压强越小
D.丁实验，用滴管分别向装有等量冷水和热水的瓶中滴入一滴墨水，发现装热水的瓶中墨水扩散得快，说明温度越高分子运动越剧烈
12.2024 年 5 月，中国聊城·江北水城龙舟公开赛成功举办。如图所示是运动员奋力划动龙舟的场景，运动员一手撑住桨的末端(视为支点),另一手用力划桨。下列说法正确的是
A. 划龙舟时桨是省力杠杆
B.运动员划龙舟时，桨向后推水，水就向前推桨，原因是物体间力的作用是相互的
C.龙舟(包括人员和装备)在水平湖面匀速运动时，所受重力和浮力是一对平衡力
D.当龙舟冲过终点时，运动员不再划桨，龙舟将慢慢停下来，说明运动要靠力来维持
13.小慧乘坐公交车时发现，加速前行时乘客上身向后仰，减速前行时乘客上身向前倾，她受此启发设计了一款可显示物体相对运动方向的装置。装置中滑片 P 与物体 M 可一起移动，当物体 M 相对导轨向后移动时，电表示数增大；当物体 M 相对导轨向前移动时，电表示数减小。下列电路图符合以上要求的是
A B C D
非选择题(共 58 分)
三、填空题(本题包括 5 个小题；每空 1 分，共 10 分)
14.煮面条时，人们一般先用大火使水迅速沸腾，再改用小火使水保持沸腾。改用小火使水保持沸腾时，水的温度 (选填“升高”、“降低”或“不变”)。使用高压锅煮饭更容易把饭煮熟，原因是气压越高水的沸点越 (选填“高”或“低”)。
15.2024 年 5 月 21 日，全球首个陆上商用模块式小型核反应堆“玲龙一号”的主控室正式启动。核反应堆通过 (选填“核聚变”或“核裂变”)产生惊人的能量，核能属于 (选填“一次”或“二次”)能源。
16.在一个配有活塞的厚玻璃筒内放一小团硝化棉，把活塞迅速压下去，棉花燃烧起来，说明通过 的方式可以改变物体的内能，这一过程与汽油机的 冲程具有相同的能量转化。
17.小慧为了鉴别一金属块由什么物质组成，分别使用天平和量简测量出它的质量和体积如图所示，则该金属块的质量为 g, 经过计算得到该金属块的密度，结合固体密度表获知该金属为 。
为了测量家中路由器的电功率，小慧利用五一假期外出期间，关闭家里的其它用电器，用电能表测出一台路由器所消耗的电能，数据见下表，计算可得路由器的电功率为 W。若小慧所在小区有 1000 户家庭，按每户家庭只使用一台这样的路由器且全天开机、每度电 0.6 元计算，则小区用户每月( 30 天)为路由器支付的总电费为 元。
四、作图题(本题包括 2 个小题；每小题 2 分，共 4 分)
19.如图甲所示，一束光由水中斜射入空气中，画出它在空气中的大致光路。
20.如图乙所示，把一个质量分布均匀的小球用绳子悬挂起来，将小球拉到一定高度稳定后松手。画出小球在摆动过程中经过 P 点时所受力的示意图。(忽略空气阻力)
甲 乙
五、实验探究题(本题包括 3 个小题，共 15 分)
21. ( 4 分)在“探究平面镜成像特点”的实验中，实验装置如图甲所示。
(1)为了研究像和物的位置关系，还需要的实脸器材是 。
(2)实验时将点燃的蜡烛靠近玻璃板移动，观察到像 (选填“靠近”或“远离”) 玻璃板移动，像的大小 (选填“变大”、“变小”或“不变”)。
(3)检查视力的时候，视力表放在被测者的后上方，被测者识别对面墙上镜子里视力表的像。如图乙所示，视力表与平面镜间的水平距离为 2.8m ,要求视力表在镜中的像与被测者相距 5m , 则人应坐在离平面镜 m 的位置检查。
甲 乙
22. ( 5 分)小慧同学猜想影响滑动摩擦力大小的因素可能有：接触面所受的压力、接触面的粗糙程度等。她使用接触面越来越粗糙的木板 1、2、3 分别进行实验，实验数据见下表。
(1)根据①②③组实验数据可以研究滑动摩擦力与接触面 的关系。
(2)根据③⑥⑦组实验数据可以研究滑动摩擦力与接触面 的关系。
(3)实验结论是 。
(4)实验时如果增大拉动物体的速度，物体所受的滑动摩擦力将 (选填“增大”、“减小”或“不变”)。
(5)请举出一个生活中增大摩擦力的例子： 。
23. ( 6 分)在“制作定值电阻”的实践活动中，同学们在实验室找到一捆镍铬合金丝，其包装上标有“横截面积 1mm² , 长度 10m ”的字样。为了利用这捆镍铬合金丝制作一个 8Ω 的定值电阻，同学们先将这拥镍铬合金丝两端的绝缘皮刮掉接到接线柱上，然后进行了如下操作：
(1)根据甲图的电路图，以笔画线将乙图的实物电路连接完整(要求：导线不能交叉)。
甲 乙
(2)闭合开关后，移动滑动变阻器滑片的过程中发现电流表、电压表均有示数，但始终不变化，出现这一现象的原因可能是 (填字母)。
A. 镍铬合金丝短路 B.镍铬合金丝断路 C.滑动变动器短路 D.滑动变阻器断路
(3)排除故障后闭合开关，移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压，测得多组电压及电流的值，将数据填入表格中。第三次实验时，电流表的示数如下图所示，则测得的电流为 A ，计算该次的电阻值为 Ω(计算结果保留两位小数)。
(4)为了确定这捆镍铬合金丝的电阻，上表在设计时还应增加的一项内容为 。
(5)根据实验的计算结果，制作 8Ω 的定值电用应截取长度约为 m 的镍铬合金丝。
六、计算题(本题包括 3 个小题，共 29 分。解答时应写出必要的文字说明、主要公式和重要的演算步骤，只写最后答案不得分，有数值计算的题，计算中必须写出数值和单位)
24.( 8 分)随着新能源政策的引导及风力发电、并网等技术的发展，我国风力发电开发走在了世界前列，装机容量居全球第一。某地有一风力发电站，其中一台风力发电机 1s 内提供的电能约为 1.8×104J ， 1 年内提供的电能约为 4.8×1011J 。求 ：
(1)若该风力发电机 1s 内提供的电能全部转化为内能，并有 70% 被水吸收，可以使 100g 常温下的水升高多少摄氏度；[c水= 4.2×103 J/(kg · ℃)]
(2)若该风力发电机 1 年内提供的电能改由火力发电机来提供，且火力发电机工作时煤炭燃烧产生的热量约 40% 转化为电能，则需要完全燃烧多少千克煤炭。(煤炭的热值 q 约 3.0×107 J/kg)
( 9 分)我国的智能船舶“明远”号矿砂船最大载质量为 40 万吨，这么大的货船通过国际港口时，工作人员通常是通过读取货船没入海水中的深度来测量载质量。物理小组根据这个原理，利用圆柱形玻璃杯制作出可测量物体质量的“浮力秤”。如图甲所示，玻璃杯底面积为 80 cm² ，质量为 200g，将未知质量的铁块放入玻璃杯中，静止时玻璃杯浸入水中的深度为 5.5cm。ρ水=1.0×10³ kg/m3， g 取 10N/kg。 求：
(1)玻璃杯底面所受水的压强和压力；
(2)铁块的质量；
(3)此装置还可以作为密度计来测量未知液体的密度。如图乙所示，将空玻璃杯放入待测液体中，静止时浸入液体中的深度为 2 cm, 求待测液体的密度。
甲 乙
26. ( 12 分)如甲图所示电路中，电源电压不变，R1=20Ω , 滑动变阻器 R2 的最大电阻为 50Ω ,电流表使用的量程为 0～0.6A 。小灯泡 L 的额定电压为 3.8V ,其电流随电压的变化规律如乙图所示。当只闭合 S2 时，电流表的示数为 0.25A 。求：
(1)电源电压；
(2)当只闭合 S2 时，要使小灯泡 L 正常发光，滑动变阻器 R2 连入电路的电阻；
(3)当闭合 S1 、 S2 、 S3 时，为保证不损坏电流表，滑动变阻器 R2 的电阻可调范围和电路消耗的总电功率的变化范围。
甲 乙
编号
接触面
压力 F /N
滑动摩擦力 F1 /N
①
木板1
4
1.16
②
木板1
6
1.73
③
木板1
8
2.31
④
木板2
4
1.22
⑤
木板2
6
1.84
⑥
木板2
8
2.45
⑦
木板3
8
2.61
次数
电压 U /V
电流 I /A
电阻 R /Ω
1
1.0
0.10
10.00
2
2.0
0.21
9.52
3
3.0
二O二四年全市初中学生学业水平考试
物 理 试 题
本试卷共 8 页。满分 100 分。考试用时 90 分钟。考试结束后，将本试卷和答题卡一并交回。
注意事项：
1.答题前，考生务必用 0.5 毫米黑色签字笔将自己的姓名、考场号、座号、考号填写在试卷和答题卡指定的位置。
2.选择题每小题选出答案后，用 2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。答案写在试卷上无效。
3.非选择题必须用 0.5 毫米黑色签字笔作答，答案必须写在答题卡各题目指定区域内相应的位置，不能写在试卷上；如需改动，先划掉原来的答案，然后再写上新的答案；不能使用涂改液、胶带纸、修正带。不按以上要求作答的答案无效。
选择题(共 42 分)
一、单项选择题（本题包括 10 个小题；每小题 3 分，共 30 分。每小题只有一个选项符合题意，错选、多选或不选均得 0 分）
1.根据生活经验，下列数据符合实际的是
A. 一台家用空调的功率约为 1000W B.一本初中物理课本的厚度约为 ldm
C. 两个鸡蛋的质量约为 1kg D.磁悬浮列车的速度可达 400m/s
2.下列和声现象有关的情景，说法正确的是
甲 乙 丙 丁
A.甲情景，声音由物体振动产生，只要物体振动人耳就能听到声音
B. 乙情景，古筝演奏中拨动不同琴弦时发出声音的音色不同
C.丙情景，利用超声波可以清洗眼镜，说明声波能传递能量
D. 丁情景，航空母舰上的起飞引导员佩戴耳罩是为了防止噪声产生 3.关于光学知识在生活中的应用，下列说法正确的是
甲 乙 丙 丁
A.甲图，光导纤维用于医用内窥镜，利用了光的多次折射传输图像信息
B.乙图，街头路口安装凸面镜，利用了光的反射扩大视野
C.丙图，凸透镜对光有会聚作用，可以用来矫正近视眼
D.丁图，物体温度升高时辐射的紫外线会增强，可以利用紫外线拍摄热谱图
4.二氧化碳气体若被加压、降温到一定程度，就会直接形成白色的、像雪二样的固体，这种固体在常温下不经熔化就会直接变成气体，所以叫干冰。干冰具有很好的致冷作用，可用于人工降雨。下列说法正确的是
A.干冰的形成是凝固现象
B.干冰变成气体是汽化现象
C.高空中的水蒸气遇冷凝结成水滴或小冰晶是熔化或凝华现象
D.干冰有致冷作用是因为干冰变成气体时需吸收热量
5.在学习了凸透镜成像规律后，小慧同学计划制作一个“手机投影仪”。现有器材如下：焦距分别为 10cm、20cm、30cm 的凸透镜各一个，手机一部，长为 30cm 的纸盒，胶带和剪刀等。“投影仪”模型如图所示，将手机和凸透镜分别固定在纸盒的两端，调整“投影仪”到墙面的距离，可在墙上看到手机画面清晰放大的像。下列说法正确的是
A.应选择焦距为 10cm 的凸透镜
B.应选择焦距为 20cm 的凸透镜
C.将手机正立放置，在墙上看到的像是正立的 手机投影仪
D.墙上手机画面的像是虚像
6.2024 年 4 月 25 日，搭载神舟十八号载人飞船的长征二号 F 遥十八运载火箭在酒泉卫星发射中心成功发射。图中所示是火箭加速上升的情景和该过程中航天员在舱内的情景，关于该过程下列说法正确的是
A.以载人飞船为参照物，航天员是运动的
B.以地面为参照物，航天员是静止的
C.载人飞船的动能增大，势能增大，机械能增大
D.航天员的惯性将逐渐消失
7.如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是
A. 插线板上指示灯和插孔是串联关系
B.开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光
C. 插线板电线的绝缘皮破损，仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
8.唱卡拉 OK 时经常用到动圈式话筒。对着话筒唱歌时，声音使处于磁场中的线圈振动，从而线圈中产生随声音变化的电流。下列实验能说明动圈式话筒工作原理的是
A B C D
建筑工地上，工人用如图所示的装置将重为 300N 的建材从地面匀速运送到离地面 8m 的高处，所用时间为 40s。已知动滑轮重为 40N ,不计滑轮组的绳重和摩擦，
下列说法正确的是
A.工人做的总功为 2400J
B.工人拉力的功率为 60W
C.此过程中该装置的机械效率约为 88%
D.可以通过增加动滑轮个数的方法提高该装置的机械效率
10.如图甲所示，科技小组利用热敏电阻设计了一个自动加热装置。当环境温度低于温度值 t0 时，加热电阻 R1 工作；当环境温度高于 t0 时，继电器的衔铁被吸下，保温电阻 R2 工作。已知 U1=1.4V，继电器线圈电阻不计，R 是热敏电阻，其电阻随温度变化的关系如图乙所示。当线圈中的电流大于等于 20mA 时，继电器的衔铁被吸下。下列说法正确的
甲 乙
A. 当环境温度降低时，控制电路中电流增大
B.温度值 t0 =30℃
C.欲使加热电阻 R1 工作时升温更快，可适当增大 R1 的电阻
D. 若工作电路中相同时间内加热状态产生的热量是保温状态的 3 倍，则 R1 ： R2 =1：3
二、多项选择题(本题包括 3 个小题；每小题 4 分，共 12 分。每小题的选项中至少有两个选项符合题意。全部选对得 4 分，选对但不全得 2 分，错选或不选得 0 分)
11.生活中的瓶瓶罐罐都是科学研究的好器材。下列利用玻璃瓶做的 4 个物理实验，说法正确的是
冷水 热水
甲 乙 丙 丁
A. 甲实验，装满水的玻璃瓶分别正放、倒放在海绵上，海绵的凹陷程度不同；说明两种情况下玻璃瓶对海绵的压力不同
B.乙实验，拿着用玻璃瓶制作的气压计乘坐电梯，发现楼层越高，细管中的水柱越高，说明高度越高大气压强越小
C. 丙实验，把一根吸管 a 插入盛水的玻璃瓶中，将另一根吸管 b 的管口贴靠在吸管 a 的上端，往吸管 b 中吹气，可以看到吸管 a 中的水面上升，说明气体流速越大压强越小
D.丁实验，用滴管分别向装有等量冷水和热水的瓶中滴入一滴墨水，发现装热水的瓶中墨水扩散得快，说明温度越高分子运动越剧烈
12.2024 年 5 月，中国聊城·江北水城龙舟公开赛成功举办。如图所示是运动员奋力划动龙舟的场景，运动员一手撑住桨的末端(视为支点),另一手用力划桨。下列说法正确的是
A. 划龙舟时桨是省力杠杆
B.运动员划龙舟时，桨向后推水，水就向前推桨，原因是物体间力的作用是相互的
C.龙舟(包括人员和装备)在水平湖面匀速运动时，所受重力和浮力是一对平衡力
D.当龙舟冲过终点时，运动员不再划桨，龙舟将慢慢停下来，说明运动要靠力来维持
13.小慧乘坐公交车时发现，加速前行时乘客上身向后仰，减速前行时乘客上身向前倾，她受此启发设计了一款可显示物体相对运动方向的装置。装置中滑片 P 与物体 M 可一起移动，当物体 M 相对导轨向后移动时，电表示数增大；当物体 M 相对导轨向前移动时，电表示数减小。下列电路图符合以上要求的是
A B C D
非选择题(共 58 分)
三、填空题(本题包括 5 个小题；每空 1 分，共 10 分)
14.煮面条时，人们一般先用大火使水迅速沸腾，再改用小火使水保持沸腾。改用小火使水保持沸腾时，水的温度 (选填“升高”、“降低”或“不变”)。使用高压锅煮饭更容易把饭煮熟，原因是气压越高水的沸点越 (选填“高”或“低”)。
15.2024 年 5 月 21 日，全球首个陆上商用模块式小型核反应堆“玲龙一号”的主控室正式启动。核反应堆通过 (选填“核聚变”或“核裂变”)产生惊人的能量，核能属于 (选填“一次”或“二次”)能源。
16.在一个配有活塞的厚玻璃筒内放一小团硝化棉，把活塞迅速压下去，棉花燃烧起来，说明通过 的方式可以改变物体的内能，这一过程与汽油机的 冲程具有相同的能量转化。
17.小慧为了鉴别一金属块由什么物质组成，分别使用天平和量简测量出它的质量和体积如图所示，则该金属块的质量为 g, 经过计算得到该金属块的密度，结合固体密度表获知该金属为 。
为了测量家中路由器的电功率，小慧利用五一假期外出期间，关闭家里的其它用电器，用电能表测出一台路由器所消耗的电能，数据见下表，计算可得路由器的电功率为 W。若小慧所在小区有 1000 户家庭，按每户家庭只使用一台这样的路由器且全天开机、每度电 0.6 元计算，则小区用户每月( 30 天)为路由器支付的总电费为 元。
四、作图题(本题包括 2 个小题；每小题 2 分，共 4 分)
19.如图甲所示，一束光由水中斜射入空气中，画出它在空气中的大致光路。
20.如图乙所示，把一个质量分布均匀的小球用绳子悬挂起来，将小球拉到一定高度稳定后松手。画出小球在摆动过程中经过 P 点时所受力的示意图。(忽略空气阻力)
甲 乙
五、实验探究题(本题包括 3 个小题，共 15 分)
21. ( 4 分)在“探究平面镜成像特点”的实验中，实验装置如图甲所示。
(1)为了研究像和物的位置关系，还需要的实脸器材是 。
(2)实验时将点燃的蜡烛靠近玻璃板移动，观察到像 (选填“靠近”或“远离”) 玻璃板移动，像的大小 (选填“变大”、“变小”或“不变”)。
(3)检查视力的时候，视力表放在被测者的后上方，被测者识别对面墙上镜子里视力表的像。如图乙所示，视力表与平面镜间的水平距离为 2.8m ,要求视力表在镜中的像与被测者相距 5m , 则人应坐在离平面镜 m 的位置检查。
甲 乙
22. ( 5 分)小慧同学猜想影响滑动摩擦力大小的因素可能有：接触面所受的压力、接触面的粗糙程度等。她使用接触面越来越粗糙的木板 1、2、3 分别进行实验，实验数据见下表。
(1)根据①②③组实验数据可以研究滑动摩擦力与接触面 的关系。
(2)根据③⑥⑦组实验数据可以研究滑动摩擦力与接触面 的关系。
(3)实验结论是 。
(4)实验时如果增大拉动物体的速度，物体所受的滑动摩擦力将 (选填“增大”、“减小”或“不变”)。
(5)请举出一个生活中增大摩擦力的例子： 。
23. ( 6 分)在“制作定值电阻”的实践活动中，同学们在实验室找到一捆镍铬合金丝，其包装上标有“横截面积 1mm² , 长度 10m ”的字样。为了利用这捆镍铬合金丝制作一个 8Ω 的定值电阻，同学们先将这拥镍铬合金丝两端的绝缘皮刮掉接到接线柱上，然后进行了如下操作：
(1)根据甲图的电路图，以笔画线将乙图的实物电路连接完整(要求：导线不能交叉)。
甲 乙
(2)闭合开关后，移动滑动变阻器滑片的过程中发现电流表、电压表均有示数，但始终不变化，出现这一现象的原因可能是 (填字母)。
A. 镍铬合金丝短路 B.镍铬合金丝断路 C.滑动变动器短路 D.滑动变阻器断路
(3)排除故障后闭合开关，移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压，测得多组电压及电流的值，将数据填入表格中。第三次实验时，电流表的示数如下图所示，则测得的电流为 A ，计算该次的电阻值为 Ω(计算结果保留两位小数)。
(4)为了确定这捆镍铬合金丝的电阻，上表在设计时还应增加的一项内容为 。
(5)根据实验的计算结果，制作 8Ω 的定值电用应截取长度约为 m 的镍铬合金丝。
六、计算题(本题包括 3 个小题，共 29 分。解答时应写出必要的文字说明、主要公式和重要的演算步骤，只写最后答案不得分，有数值计算的题，计算中必须写出数值和单位)
24.( 8 分)随着新能源政策的引导及风力发电、并网等技术的发展，我国风力发电开发走在了世界前列，装机容量居全球第一。某地有一风力发电站，其中一台风力发电机 1s 内提供的电能约为 1.8×104J ， 1 年内提供的电能约为 4.8×1011J 。求 ：
(1)若该风力发电机 1s 内提供的电能全部转化为内能，并有 70% 被水吸收，可以使 100g 常温下的水升高多少摄氏度；[c水= 4.2×103 J/(kg · ℃)]
(2)若该风力发电机 1 年内提供的电能改由火力发电机来提供，且火力发电机工作时煤炭燃烧产生的热量约 40% 转化为电能，则需要完全燃烧多少千克煤炭。(煤炭的热值 q 约 3.0×107 J/kg)
( 9 分)我国的智能船舶“明远”号矿砂船最大载质量为 40 万吨，这么大的货船通过国际港口时，工作人员通常是通过读取货船没入海水中的深度来测量载质量。物理小组根据这个原理，利用圆柱形玻璃杯制作出可测量物体质量的“浮力秤”。如图甲所示，玻璃杯底面积为 80 cm² ，质量为 200g，将未知质量的铁块放入玻璃杯中，静止时玻璃杯浸入水中的深度为 5.5cm。ρ水=1.0×10³ kg/m3， g 取 10N/kg。 求：
(1)玻璃杯底面所受水的压强和压力；
(2)铁块的质量；
(3)此装置还可以作为密度计来测量未知液体的密度。如图乙所示，将空玻璃杯放入待测液体中，静止时浸入液体中的深度为 2 cm, 求待测液体的密度。
甲 乙
26. ( 12 分)如甲图所示电路中，电源电压不变，R1=20Ω , 滑动变阻器 R2 的最大电阻为 50Ω ,电流表使用的量程为 0～0.6A 。小灯泡 L 的额定电压为 3.8V ,其电流随电压的变化规律如乙图所示。当只闭合 S2 时，电流表的示数为 0.25A 。求：
(1)电源电压；
(2)当只闭合 S2 时，要使小灯泡 L 正常发光，滑动变阻器 R2 连入电路的电阻；
(3)当闭合 S1 、 S2 、 S3 时，为保证不损坏电流表，滑动变阻器 R2 的电阻可调范围和电路消耗的总电功率的变化范围。
甲 乙
编号
接触面
压力 F /N
滑动摩擦力 F1 /N
①
木板1
4
1.16
②
木板1
6
1.73
③
木板1
8
2.31
④
木板2
4
1.22
⑤
木板2
6
1.84
⑥
木板2
8
2.45
⑦
木板3
8
2.61
次数
电压 U /V
电流 I /A
电阻 R /Ω
1
1.0
0.10
10.00
2
2.0
0.21
9.52
3
3.0
