2022-2023学年湖南省长沙市雨花区九年级上学期物理第三次月考试题及答案

这是一份2022-2023学年湖南省长沙市雨花区九年级上学期物理第三次月考试题及答案，共20页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。

1. 生活中处处有物理，下列家庭用电器的有关数据，最符合实际的是（ ）
A. 家用电冰箱正常工作时的电流约为1A
B. 一节干电池提供的电压约为15V
C. 家用空调的功率约为100W
D. 家庭电路的电压是22V
【答案】A
【解析】
【详解】A．家用电冰箱的电流约为1A，符合实际，故A符合题意；
B．一节干电池的电压约为1.5V，故B不符合题意；
C．家用空调的功率约为1000W，故C不符合题意；
D．在我国，家用电器正常工作的电压一般是220V，为保证它们正常工作，与之配套的家庭电路电压也是220V，故D不符合题意。
故选A。
2. 小亮将两只相同气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A. 摩擦的方法创造了电荷使两气球带了电
B. 摩擦的方法使气球分子发生转移而带电
C. 两气球因带了异种电荷而互相排斥
D. 这种现象与验电器的工作原理相同

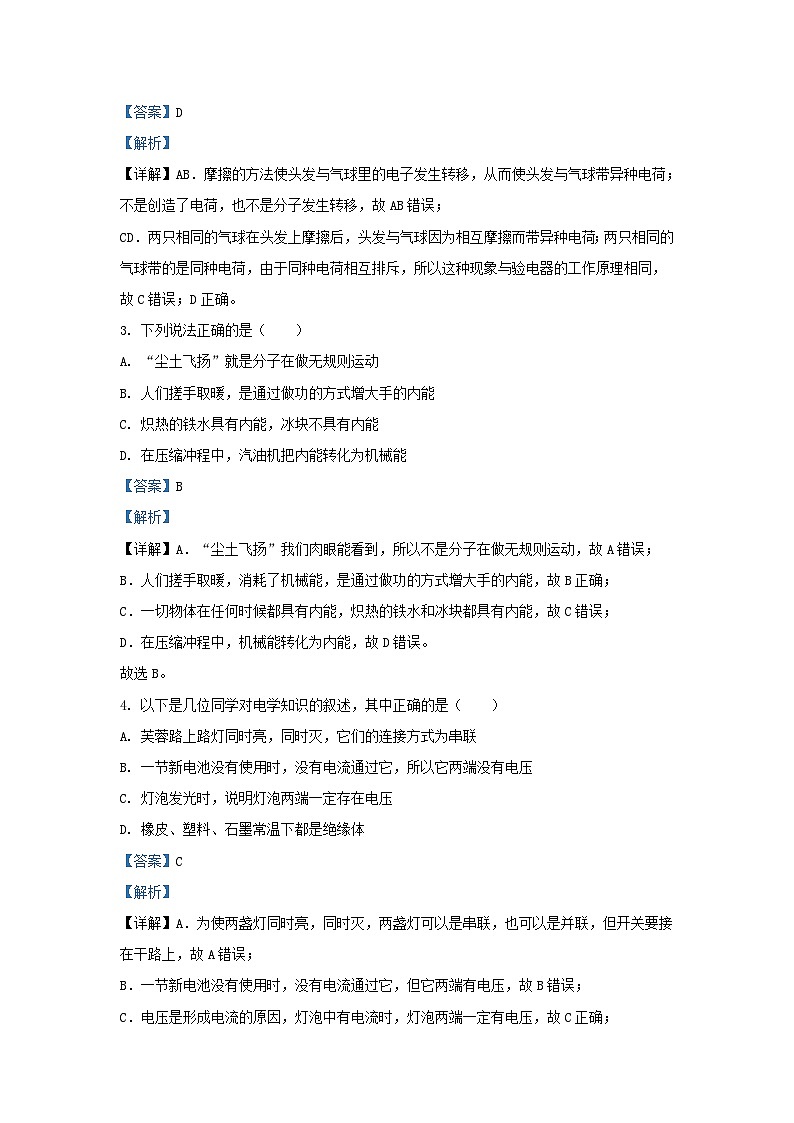

【答案】D
【解析】
【详解】AB．摩擦的方法使头发与气球里的电子发生转移，从而使头发与气球带异种电荷；不是创造了电荷，也不是分子发生转移，故AB错误；
CD．两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C错误；D正确。
3. 下列说法正确的是（ ）
A. “尘土飞扬”就是分子在做无规则运动
B. 人们搓手取暖，是通过做功的方式增大手的内能
C. 炽热的铁水具有内能，冰块不具有内能
D. 在压缩冲程中，汽油机把内能转化为机械能
【答案】B
【解析】
【详解】A．“尘土飞扬”我们肉眼能看到，所以不是分子在做无规则运动，故A错误；
B．人们搓手取暖，消耗了机械能，是通过做功的方式增大手的内能，故B正确；
C．一切物体在任何时候都具有内能，炽热的铁水和冰块都具有内能，故C错误；
D．在压缩冲程中，机械能转化为内能，故D错误。
故选B。
4. 以下是几位同学对电学知识的叙述，其中正确的是（ ）
A. 芙蓉路上路灯同时亮，同时灭，它们的连接方式为串联
B. 一节新电池没有使用时，没有电流通过它，所以它两端没有电压
C. 灯泡发光时，说明灯泡两端一定存在电压
D. 橡皮、塑料、石墨常温下都是绝缘体
【答案】C
【解析】
【详解】A．为使两盏灯同时亮，同时灭，两盏灯可以是串联，也可以是并联，但开关要接在干路上，故A错误；
B．一节新电池没有使用时，没有电流通过它，但它两端有电压，故B错误；
C．电压是形成电流的原因，灯泡中有电流时，灯泡两端一定有电压，故C正确；
D．根据导电能力分导体和绝缘体、半导体，常温下石墨是导体，橡皮、塑料是绝缘体，故D错误。
故选C。

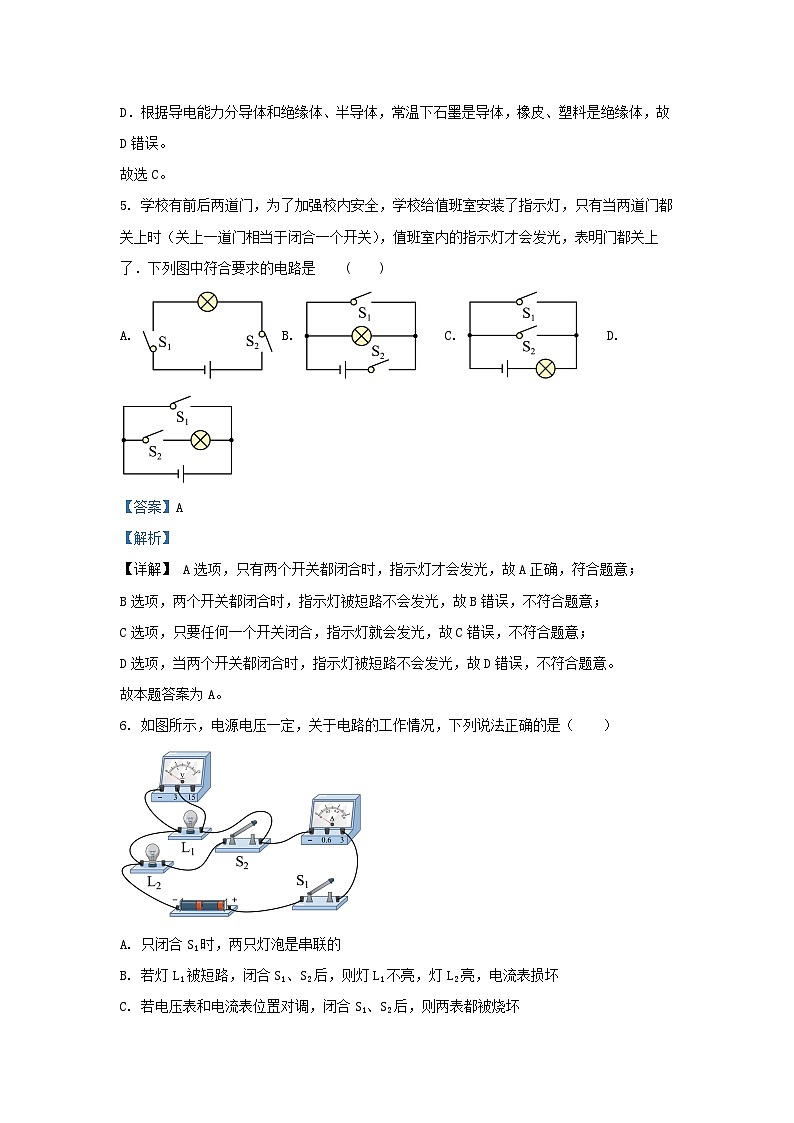

5. 学校有前后两道门，为了加强校内安全，学校给值班室安装了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下列图中符合要求的电路是 ( )
A. B. C. D.
【答案】A
【解析】
【详解】 A选项，只有两个开关都闭合时，指示灯才会发光，故A正确，符合题意；
B选项，两个开关都闭合时，指示灯被短路不会发光，故B错误，不符合题意；
C选项，只要任何一个开关闭合，指示灯就会发光，故C错误，不符合题意；
D选项，当两个开关都闭合时，指示灯被短路不会发光，故D错误，不符合题意。
故本题答案为A。
6. 如图所示，电源电压一定，关于电路的工作情况，下列说法正确的是（ ）

A. 只闭合S1时，两只灯泡是串联的
B. 若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏
C. 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
D. 若先闭合S1，再闭合S2，电压表读数不变，电流表读数变大
【答案】D
【解析】
【详解】A．由题电路图可知，两个小灯泡不走一条路径，故为并联，只闭合S1时，小灯泡L1发光，为简单电路，故A错误；
B．若灯L1被短路，则闭合S1、S2后，因为L1被短路，所以与它并联的电压表、小灯泡L2都被短路，电压表没有示数，电路中相当于把电流表直接接在了电源的两极上，电流表被烧坏，故B错误；
C．若电压表和电流表位置对调，则闭合S1、S2后，电流表与两个小灯泡并联，电压表串联的电路中，此时电流表把两个小灯泡并联后于电压表串联，现象为电压表有示数，测量的是电源电压，电流表没有示数，故C错误；
D．当只闭合开关S1时，只有小灯泡L1发光、电流表只测量小灯泡L1的电流、电压表有示数，电压表测量小灯泡L1两端的电压；再闭合S2时，并联电路中总电压等于分电压，电压表的示数不变，电流表此时测量两个小灯泡的总电流，故电流表的示数变大，故D正确。
故选D。
7. 如图所示，与并联在电源电压为3V的电路中，只闭合开关时，电流表的示数为0.3 A；同时闭合开关和，电流表的示数为0.5 A，则（ ）
A. R1的阻值为60 ΩB. R2的阻值为15Ω
C. 通过R1的电流是0.5 AD. 通过R2的电流是0.3 A
【答案】B
【解析】
【分析】
【详解】A．电阻R1与R2并联在电源电压为3V的电路中，只闭合开关S1时，电流表的示数为0.3A，根据欧姆定律可知
故A错误；
BCD．同时闭合开关S1和S2电流表的示数为0.5A，通过R1的电流不变，仍未0.3A，由并联电路电流规律知道，通过电阻R2的电流
I2=I-I1=0.5A-0.3A=0.2A
则R2的阻值
故B正确，C、D错误。
故选B。
8. 小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是（ ）
A. L1断路B. L1短路C. L2断路D. L2短路
【答案】D
【解析】
【详解】串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路。
故选D。
9. 中小学生近视眼是一个非常普遍的社会现象，学校考虑学生的视力的问题，在新建的教学楼安装新的电控调光玻璃，电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃的透明度上升。若电源电压保持不变，R0是定值电阻，则下列电路图中符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】AC．由图知道，光敏电阻Rx与定值电阻R0串联连接，根据串联电路的分压原理知道，阻值变小，分得的电压也变小，而光敏电阻Rx的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻Rx两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻Rx并联，故C符合题意，A不符合题意；
BD．两个电路图中玻璃与电源并联，它两端电压不变，故BD不符合题意。
故选C。
10. 如图所示，电源电压保持不变，R3＝2R2，当闭合开关S1，断开S2时，R1两端的电压为10V；当断开S1，闭合S2时，R1两端的电压为8V，则R1∶R3为（ ）

A. 4∶5B. 3∶2C. 3∶1D. 5∶4
【答案】B
【解析】
【详解】当闭合开关S1，断开S2时，R1与R2串联，电路中的电流为I1；当断开S1，闭合S2时，R1与R3串联，电路中的电流为I2；根据欧姆定律可得
则
串联电路中总电压等于各分电压之和，且电源的电压不变，电源的电压
解得
故B符合题意，ACD不符合题意。
故选B。
11. 对下列常见现象的解释，正确的是（ ）
A. 同学们感到植物园是避暑的好去处，是因为园内树木多且有人工湖，起到调温作用
B. 破镜难圆，是因为分子间有排斥力
C. 中午坐公园的椅子感觉很烫，是热传递改变了物体的内能
D. 水往低处流，是因为分子在不停地运动
【答案】AC
【解析】
【详解】A．因为水比热容大，同等质量的水和其他物质相比，吸收相同的热量，水温度升高得少，同时树木能遮挡烈日的照射，所以是避暑的好去处，故A正确；
B．破镜不能重圆，是因为玻璃分子间的距离大于分子直径的10倍以上，超出了分子力的作用范围，分子间的作用力就十分微弱，分子间几乎没有作用力，不是因为分子间有排斥力，故B错误；
C．中午公园的椅子吸收太阳光的热量，温度升高、内能增加，是热传递改变了物体内能，故C正确；
D．水往低处流，是因为重力的方向是竖直向下的，故D错误。
故选AC。
12. 如图（a）所示的电路中，电源电压不变，两灯的额定电压均为6V，两灯的I﹣U图象如图（b）所示。闭合开关S，调节滑动变阻器直至其中一只灯正常发光，另一只灯不损坏，此时（ ）
A. L1正常发光B. 电压表示数为12V
C. 两灯的总功率为2.4WD. 电路中的电流为0.6A
【答案】C
【解析】
【分析】本题考查了串联电路的特点和电功率公式的应用，知道两灯泡串联时能正常发光时的电流为额定电流较小的灯泡。
【详解】由电路图可知，灯泡L1与L2、变阻器R串联，电压表测两灯泡两端的电压之和。
AD．由题意可知，两灯的额定电压均为6V，从图象可知，两灯泡的额定电流分别为I1＝0.6A、I2＝0.3A，因串联电路中各处的电流相等，且其中一只灯正常发光，另一只灯不损坏，所以，电路中最大电流
此时灯泡L2能正常发光，故AD不符合题意；
B．由图象可知，此时L1两端的电压U1＝2V，
L2两端的电压
因串联电路中总电压等于各分电压之和，所以，电压表示数
故B不符合题意；
C．两灯的总功率
故C符合题意。
故选C。
二、填空题（本大题共5小题，11空，每空2分，共22分）
13. 贵港又称荷城，夏日夜晚，人们漫步荷塘边，沁人心脾的荷香变扑鼻而来，这是属于______现象，这个现象表明物质的______在不停地做无规则运动。
【答案】 ①. 扩散 ②. 分子
【解析】
【详解】[1][2]在荷塘边就能闻到荷花的香味，是因为荷花香味的分子运动到了我们的鼻子中，这属于扩散现象。
14. 中石油与俄罗斯天然气公司签订合同，俄罗斯将通过东线和西线向中国供气680亿立方米．天然气燃烧时，将_____转化为内能．如果完全燃烧1 m3的天然气所放出的热量全部被水吸收，可在一个标准大气压下将_____kg的水从10℃加热到沸腾[c水＝4.2×103 J/（kg·℃），q天然气＝3.78×107 J/m3]．
【答案】 ①. 化学能 ②. 100
【解析】
【详解】[1]天然气燃烧时，消耗化学能，释放出内能，将化学能转化为内能；
[2]已知完全燃烧1m3天然气所放出的热量全部被水吸收，即Q放=Q吸，
水吸收的热量：
Q吸=Q放=q天然气V=3.78×107J/m3×1m3=3.78×107J，
由Q吸=cm△t可得，水的质量：
m= ==100kg，
15. 如图所示电路中，电源电压为3V，R1和R2阻值相等.若断开S2闭合S1、S3，两电阻的连接方式为 ______ (选填“串联或并联”)，若断开S1、S3，闭合S2，此时电压表示数为 _______ V
【答案】 ①. 并联 ②. 1.5
【解析】
【详解】若断开S2闭合S1、S3，则R1和R2并列连接在电源两端，即为并联；若断开S1、S3，闭合S2 ，R1和R2 依次连接即为串联，电压表测R1两端的电压；由于R1和R2 阻值相等，根据串联电路的分压特点知道，电压表示数是： .
16. 通常用电能表来计量各种用电器工作时消耗的电能。小丽在月初读表时电能表示数如图所示，按现行电价0.60元/度计算，当小丽家月末电能表的示数显示为______时，表明小丽家需交了120元的电费。小丽测得当只有某用电器单独使用时，电能表转盘在10min内转过400转，则该用电器的电功率为______W。

【答案】 ①. 636.0 ②. 1200
【解析】
【详解】[1][2]根据题意可知，本月消耗的电能为
由图知，上月电能表的示数为，则月末的示数为
表示的是电路中每消耗的电能，电能表的转盘转过2000r，
转盘转动400r，则用电器消耗的电能为
该用电器的电功率为
17. 如图所示的电路中，电源电压U保持不变。
①只闭合开关S和S3，调节滑动变阻器的滑片，当电流表的示数为0.2A时，电压表V1的示数为2V；
②只闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；
③只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的总功率为P1；保持滑片位置不变，再闭合S2，电流表的示数变化了0.4A，此时电路的总功率为P2。已知I1∶I2＝1∶12，U1∶U2＝1∶3，则：R1＝______Ω，电源电压U＝______，P1∶P2＝______。

【答案】 ①. 10 ②. 10V ③. 15∶17
【解析】
【详解】[1]只闭合开关S和S3，R1与滑动变阻器R串联，电路中的电流：I01＝0.2A，R1两端的电压：U01＝2V，根据欧姆定律可得R1的阻值
[2]只闭合开关S和S2，R1、R2、R3串联，电流表测电路的电流I1，电压表V1测R1两端的电压U1，电压表V2测R2、R3两端的总电压U2，由串联电路的电阻特点和分压原理可知
则有
R2+R3＝3R1＝30Ω
此时电路中的电流
只闭合开关S、S1和S3，将滑片移动到最左端时，R1、R2并联，电流表测干路电流I2，由并联电路的电流特点和欧姆定律可知，此时电路中的电流
由题意得
解得R2＝5Ω，因R2+R3＝30Ω，则R3＝25Ω；保持滑片位置不变，再闭合开关S2，R1、R2、R3并联，电流表测干路电流，电流表的示数变化了0.4A，由并联电路的特点可知，电流表变化的示数为通过R3的电流，则此时通过R3的电流I3'＝0.4A，由欧姆定律可知，R3两端的电压
U3＝I3'R3＝0.4A×25Ω＝10V
根据并联电路的电压规律，电源电压
U＝U1＝U2＝U3＝10V
[3]由欧姆定律可知，通过R2的电流
则通过R1的电流
由并联电路的电流特点可知，R1、R2并联时，干路电流
I2＝IR1+IR2＝2A+1A＝3A
只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的总功率为
P1＝UI2＝10V×3A＝30W
保持滑片位置不变，再闭合S2，电流表的示数变化了0.4A，此时电路中的电流
I总＝I2+I3'＝3A+0.4A＝3.4A
此时电路的总功率为
P2＝UI总＝10V×3.4A＝34W
所以
三、实验题（本大题共4小题，14空，每空2分，共28分）
18. 如图所示的三个实验中，分别说明了什么物理规律。

（1）图甲实验的能量转化与汽油机的______冲程一致。
（2）图乙表明______。
（3）图丙表明______。
【答案】 ①. 压缩 ②. 分子在不停地做无规则运动 ③. 分子之间有引力
【解析】
【详解】（1）[1]图甲中快速下压活塞时，活塞对筒内的空气做功，将机械能转化为筒内空气的内能，使空气温度升高，筒内空气又将热量传递给棉花，当棉花温度达到着火点时，棉花将燃烧起来，压缩空气过程是将机械能转化为内能的过程，与内燃机的压缩冲程相类似。
（2）[2]图乙中将两个玻璃瓶之间的玻璃板取走后，两种气体会发生扩散现象，说明分子在不停地做无规则运动。
（3）[3]图丙中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于分子之间有引力。
19. 瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须______；
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？______
（3）方法改进后，所测出AB、BC、AC间的电压记录在右面表格中分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压______各用电器两端的电压之和（填“等于”或“不等于”）。

【答案】 ①. 断开 ②. 不能，电压表正负接线柱接反了 ③. 等于
【解析】
【详解】（1）[1]在拆接电路时，为保护电路，开关必须断开。
（2）[2]当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压。
（3）[3]由表格中数据知
2.4V+1.4V=3.8V
由此可知，串联电路总电压等于各用电器两端的电压之和。
20. 某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）．
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）．
（ ）
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R__ （填“短路”或“断路”）
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为 _____ V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压 _____ （填“改变”或“不变”），滑动变阻器的滑片应向 _____ （填““左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是 _____ Ω．
【答案】 ①. ②. 断路 ③. 3 ④. 不变 ⑤. 右 ⑥. 7.5
【解析】
【详解】第一空．滑动变阻器的滑片P向左移动，电路中电流变大，即电阻变小，故变阻器左下接线柱连入电路中与电阻串联，如下所示：
第二空．若定值电阻短路，电压表示数为0，电流表有示数，不符合题意；若定值电阻断路，电流表示数为0，电压表串联在电路中测电源电压，有示数，符合题意，所以故障为定值电阻R断路；
第三空．图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为：
U=IR=0.6A×5Ω=……=0.2A×15Ω=3V；
第四空．探究电流与电阻的实验中应控制电压不变，即保持电阻两端的电压不变；
第五空．根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应右端移动，使电压表的示数仍为3V．
第六空．电压表控制的电压为3V，根据串联电路电压的规律，变阻器分得的电压：
U滑=4.5V﹣3V=1.5V，
变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入15Ω电阻时，变阻器连入电路中的电阻为：
R滑=0.5×15Ω=7.5Ω，
故为了完成整个实验，应该选取最大阻值至少7.5Ω的滑动变阻器．
21. 在“伏安法”测电阻实验中，电源电压是3V．
（1）在连接电路的过程中，开关应该___________；
（2）实验过程中，无论怎样移动滑片，电流表和电压表的示数都很小且无变化，原因可能是________________；
（3）排除故障后的电路连接如图甲所示．当电压表示数是2.5V时，电流表的示数如图乙所示是_____A，被测电阻的阻值是________Ω；
（4）实验过程中，改变滑片位置并进行多次测量，这样做可以达到_______的目的．
【答案】 ①. 断开 ②. 同时将下边两个滑动变阻器的接线柱接入电路 ③. 0.5A ④. 5 ⑤. 减小误差
【解析】
【详解】（1）在连接电路的过程中，为防止电路中电流过大烧坏用电器，开关应该断开；
（2）实验过程中，无论怎样移动滑片，电流表和电压表的示数都很小且无变化，原因可能是滑动动变阻器没有正确接入电路，同时将下边两个滑动变阻器的接线柱接入电路；
（3）如图乙所示电流表使用的是0-0.6A的量程，分度值为0.02A， 电流表的示数为0.5A， 被测电阻的阻值
（4）实验过程中，改变滑片位置并进行多次测量，这样做可以达到减小误差的目的．
四、计算题（本大题共2小题，22题6分，23题8分）
22. 如图，电源电压为3V保持不变，灯泡L标有“3V 1. 2W”的字样，R为阻值未知的定值电阻。
（1）求灯泡正常发光时的电流和电阻；
（2）开关S闭合、S1断开，电流表示数为0.3A，求1min内电路消耗的电能；
（3）开关S、S1均闭合，滑动变阻器的滑片P滑至最右端，电流表的示数为1A，求R的阻值。
【答案】（1）0.4A，7.5Ω；（2）54J；（3）5Ω
【解析】
【详解】解：（1）灯泡额定电压，额定功率，根据公式得，灯泡正常发光时电流
灯泡正常发光时的电阻
（2）开关S闭合、S1断开，滑动变阻器与定值电阻R串联，此时电路中的电流为0.3A，电源电压保持不变，所以1min内，电路消耗的电能
（3）S、S1均闭合，滑动变阻器的滑片P滑至最右端，定值电阻R与灯泡并联，由并联电路电压规律可知，灯泡L两端电压为3V，流过灯泡的电流
电流表测干路电流，则，所以流过电阻R的电流
定值电阻R两端电压为3V，所以电阻
答：（1）灯泡正常发光时的电流为0.4A，电阻为7.5Ω；
（2）1min内电路消耗的电能为54J；
（3）R的阻值为5Ω。
23. 某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。ABO为一水平杠杆，OA长120cm，O为支点，AB：OB＝4：1；已知报警器R0阻值恒为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示。闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求：
（1）电源电压为多少？
（2）当报警器开始报警时，踏板设定的最大压力值为多少？
（3）若电源电压变为12V，为保证报警器仍在踏板原设定的最大压力值时报警，应在杠杆上水平调节踏板触点B的位置。试计算说明触点B应向哪个方向移动多少厘米？

【答案】（1）9V；（2）150N；（3）触点B应向左移动8cm
【解析】
【详解】解：（1）由图知，R与R0串联，电压表测R0两端电压，由表中数据知，水平踏板空载，即F＝0时，R＝35Ω，由串联电路特点和欧姆定律可得，电路中电流
电源电压为
（2）当报警器开始报警时，电压表示数达到5V，此时电路中电流
即
解得：压力传感器此时连入阻值R′＝8Ω，由表中数据知，此时压力传感器受到的压力F′＝30N，由题知，ABO为一水平杠杆，O为支点
AB∶OB＝4∶1
所以
OA∶OB＝5∶1
根据杠杆平衡条件可得
F′×OA＝F踏×OB
踏板设定的最大压力值
F踏＝5F′＝5×30N＝150N
（3）若电源电压变为12V，为保证报警器仍在踏板原设定的最大压力值时报警，则报警器两端的电压U0″＝5V和电路中的电流I″＝0.5A不变，此时传感器两端的电压
UR″＝U′-U0″＝12V-5V＝7V
此时传感器的阻值
由表格数据可知，传感器受到的压力F″＝20N，由杠杆的平衡条件可得
F″×OA＝F踏×OB′
即
20N×120cm＝150N×OB′
解得OB′＝16cm，则
则
OB-OB′＝24cm-16cm＝8cm
即触点B应向左移动8cm。
答：（1）电源电压为9V；
（2）当报警器开始报警时，踏板设定的最大压力值为150N；
（3）若电源电压变为12V，为保证报警器仍在踏板原设定的最大压力值时报警，触点B应向左移动8cm。UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
F/N
0
5
10
15
20
25
30
…
R/Ω
35
28
22
18
14
12
8
…
