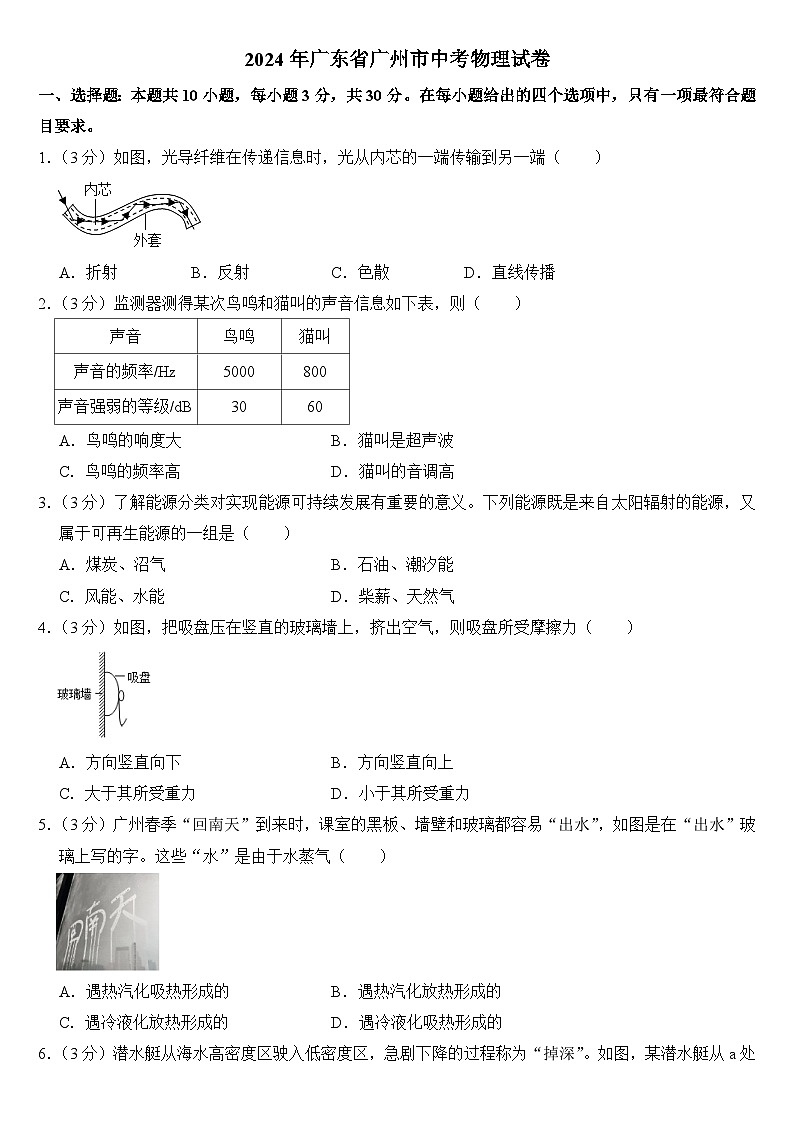

2024年广东省广州市中考物理试卷附答案

这是一份2024年广东省广州市中考物理试卷附答案，共11页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

1．（3分）如图，光导纤维在传递信息时，光从内芯的一端传输到另一端（ ）
A．折射B．反射C．色散D．直线传播
2．（3分）监测器测得某次鸟鸣和猫叫的声音信息如下表，则（ ）
A．鸟鸣的响度大B．猫叫是超声波
C．鸟鸣的频率高D．猫叫的音调高
3．（3分）了解能源分类对实现能源可持续发展有重要的意义。下列能源既是来自太阳辐射的能源，又属于可再生能源的一组是（ ）
A．煤炭、沼气B．石油、潮汐能
C．风能、水能D．柴薪、天然气
4．（3分）如图，把吸盘压在竖直的玻璃墙上，挤出空气，则吸盘所受摩擦力（ ）
A．方向竖直向下B．方向竖直向上
C．大于其所受重力D．小于其所受重力
5．（3分）广州春季“回南天”到来时，课室的黑板、墙壁和玻璃都容易“出水”，如图是在“出水”玻璃上写的字。这些“水”是由于水蒸气（ ）
A．遇热汽化吸热形成的B．遇热汽化放热形成的
C．遇冷液化放热形成的D．遇冷液化吸热形成的

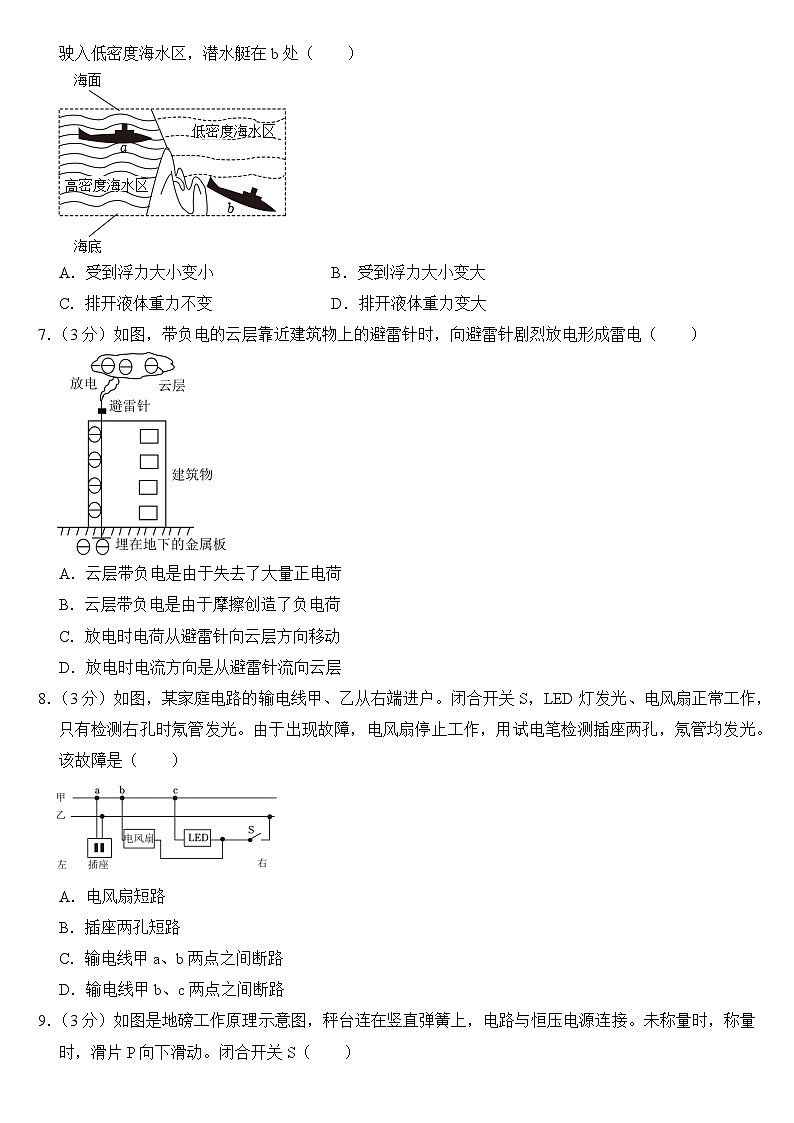

6．（3分）潜水艇从海水高密度区驶入低密度区，急剧下降的过程称为“掉深”。如图，某潜水艇从a处驶入低密度海水区，潜水艇在b处（ ）
A．受到浮力大小变小B．受到浮力大小变大
C．排开液体重力不变D．排开液体重力变大
7．（3分）如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电（ ）
A．云层带负电是由于失去了大量正电荷
B．云层带负电是由于摩擦创造了负电荷
C．放电时电荷从避雷针向云层方向移动
D．放电时电流方向是从避雷针流向云层
8．（3分）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A．电风扇短路
B．插座两孔短路
C．输电线甲a、b两点之间断路
D．输电线甲b、c两点之间断路

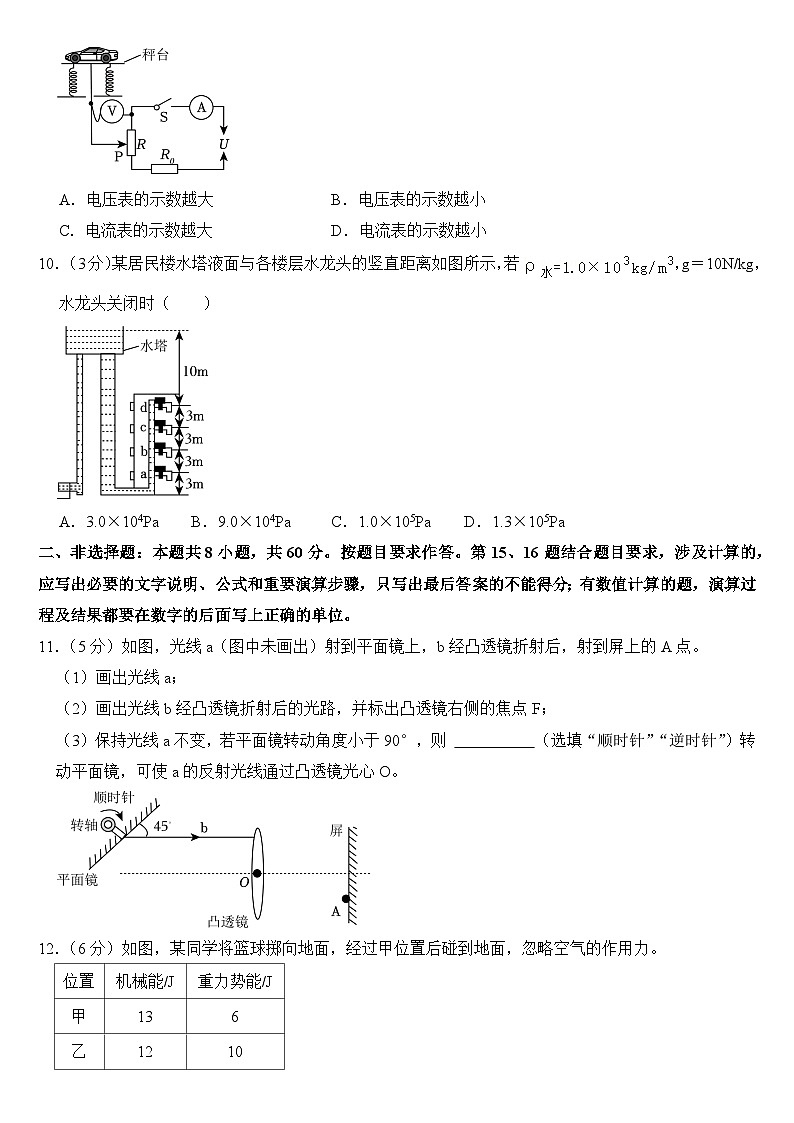

9．（3分）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，称量时，滑片P向下滑动。闭合开关S（ ）
A．电压表的示数越大B．电压表的示数越小
C．电流表的示数越大D．电流表的示数越小
10．（3分）某居民楼水塔液面与各楼层水龙头的竖直距离如图所示，若，g＝10N/kg，水龙头关闭时（ ）
A．3.0×104PaB．9.0×104PaC．1.0×105PaD．1.3×105Pa
二、非选择题：本题共8小题，共60分。按题目要求作答。第15、16题结合题目要求，涉及计算的，应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分；有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位。
11．（5分）如图，光线a（图中未画出）射到平面镜上，b经凸透镜折射后，射到屏上的A点。
（1）画出光线a；
（2）画出光线b经凸透镜折射后的光路，并标出凸透镜右侧的焦点F；
（3）保持光线a不变，若平面镜转动角度小于90°，则 （选填“顺时针”“逆时针”）转动平面镜，可使a的反射光线通过凸透镜光心O。
12．（6分）如图，某同学将篮球掷向地面，经过甲位置后碰到地面，忽略空气的作用力。
（1）篮球直径为24.6 （选填“mm”“cm”或“dm”），质量为0.6kg，g取10N/kg N；
（2）请在图中乙位置画出篮球的受力示意图；
（3）篮球经过甲、乙两位置时的机械能和重力势能如表所示，则篮球与地面碰撞过程损失的机械能为 J，在乙位置时的动能为 J。
13．（5分）如图甲，质量不计的晾晒架钩在支撑物上，挂上衣服后，图乙是其简化图，晾晒架上A、B、C、D四点在同一水平线上。
（1）B、C、D是挂衣处，同一件衣服挂在B时，A点受到的支持力最小 ，若衣服重为3.6N，则此支持力最小值为 N；
（2）请在图乙中：①画出B点受到衣服的拉力F，②画出拉力F的力臂l。
14．（6分）如图是燃气灶烧水的情境和该燃气灶灶头的示意图。
（1）天然气本身无色无味，为了安全和警示，通常会向天然气中加入臭味剂。拧动点火装置，会闻到臭味，表明 （选填“分子间有引力”“分子间有斥力”或“分子做无规则运动”）；
（2）拧动点火装置，天然气和空气在进口处混合流向燃烧头被点燃，天然气不会从进口处外泄 （选填“大”“小”），压强 （选填“大于”“小于”或“等于”）大气压强；
（3）壶中装有密度为1.0×103kg/m3、质量为2kg的水，则壶中水的体积为 m3，根据Q＝qV，若天然气的热值q＝4.2×107J/m3，完全燃烧V＝1.0×10﹣2m3的天然气放出热量为 J，其中1.68×105J的热量被水吸收，已知水未沸腾，比热容为4.2×103J/（kg•℃），则、水的温度升高了 ℃。
15．（11分）某电热敷腰带如图甲所示，有高温、中温和低温三个挡位，图乙是内部简化电路图，R1、R2、R3为加热电阻，其中R1、R2的阻值均为1100Ω，通过旋转开关可以实现挡位切换。把电热敷腰带接入220V的家庭电路中，
（1）旋转开关转至 （选填“ab”“bc”“cd”或“de”）时，电热敷腰带处于高温挡工作，理由是： ；
（2）电热敷腰带在高温挡工作时的总电流为0.25A，求通电10min消耗的电能；
（3）旋转开关转至bc时，电热敷腰带的功率为22W，求电路的总电流；
（4）旋转开关转至cd时，求电热敷腰带的功率。
16．（11分）如图，吊车在建筑工地进行作业时，由支腿将吊车撑起并脱离地面，将重为9×103N的建筑材料沿竖直方向匀速提升1m，滑轮组上钢丝绳自由端受到的拉力F为5×103N。
（1）支腿做成“”形而非“”形的作用是： ；
（2）求钢丝绳自由端的移动速度；
（3）求拉力F的功率和滑轮组的机械效率。
17．（8分）在学习“电与磁”后，某小组做了如下实验研究。
（1）如图甲，将指南针水平放置在木板上，指南针静止时a端指向北方 （选填“N极”“S极”），这是因为地球周围存在 ；
（2）为研究电磁铁磁性强弱与电流大小的关系，请完成下列实验内容：
①如图乙，漆包线绕在铁钉上构成一个电磁铁，将它平行指南针放置在木板上；
②请用笔画线表示接线，按要求将图乙中的电源、开关、电流表、滑动变阻器和电磁铁连成串联电路（有部分导线已连接）。要求如下：
Ⅰ.合上开关K，指南针在电磁铁的作用下，静止时a端仍然指向北方；
Ⅱ.滑动变阻器滑片P由C端向D端移动时，电流表的示数减小；
③电磁铁磁性强弱可以通过电磁铁吸引大头针的数目来判断。为研究线圈匝数一定时，电磁铁磁性强弱与电流大小的关系，请设计记录实验数据的表格；
④某次实验，电流表示数如图丙，此时电流为 A。
18．（8分）实验小组在探究弹簧伸长量（x）与弹簧受到拉力（F）关系的实验中（图线记为a）。
（1）分析图甲的数据，得到实验结论：＝常量（设为k） ，这根弹簧k的大小为 ；
（2）把这根弹簧截去一部分，剩余部分弹簧的k是否会发生变化？实验小组的同学对此产生了兴趣并提出了各自的猜想：
甲同学：因为是同一根弹簧，所以k不变。
乙同学：因为弹簧变短了，所以k变小。
丙同学：因为弹簧变短了，所以k变大。
为验证猜想，他们对剩余部分弹簧进行如下探究：
①把弹簧悬挂在竖直的刻度尺旁，静止时如图乙，则此时弹簧长度为 cm；
②在弹簧下端挂上钩码，某次弹簧静止时如图丙所示，每个钩码的重力为0.5N N，此时弹簧的伸长量x＝ cm；
③多次改变悬挂钩码的数量，实验数据记录如表；
④根据表中的数据，请在甲图中描点，并画出F﹣x图象（对应图线记为b）；
⑤比较图线a、b，可以判断 （选填“甲”“乙”或“丙”）同学的猜想是正确的。
1．【答案】B
2．【答案】C
3．【答案】C
4．【答案】B
5．【答案】C
6．【答案】A
7．【答案】D
8．【答案】D
9．【答案】A
10．【答案】D
11．解：（1）光反射时，反射角等于入射角，则与法线的夹角为90°﹣45°＝45°，与镜面的夹角是45°；
（2）连接光线b与A点是折射光线，与主轴的交点是焦点

（3）保持光线a不变，若平面镜转动角度小于90°，则入射光线与反射光线的夹角变小，则必须将法线靠近入射光线。
12．（1）比较刻度尺上，24.6mm、24.6dm的长度，篮球的直径为24.5cm；
（2）忽略空气的作用力，图中乙位置篮球只受重力
（3）篮球经过甲、乙两位置时的机械能和重力势能如表所示，篮球与地面碰撞过程损失的机械能为1J，其中重力势能10J。
故答案为：（1）cm；6；（2）如图所示；6。
13．（1）衣服挂在B点时，阻力臂最小1L1＝F4L2可知，此时最省力；衣服重为3.4N，动力臂为0.18m1L4＝F2L2可知，最小动力F6＝＝＝4N；
（2）受到衣服的拉力F竖直向下，过O点做力的垂线即为力臂
。
故答案为：（1）衣服挂在B点时，阻力臂最小；3。
14．（1）拧动点火装置，若燃气未点燃，这是臭味分子扩散到空气中的结果，说明臭味分子在永不停息地做无规则运动；
（2）因为流体速越大的地方压强越小，所以进口处天然气流速大，天然气和空气在大气压的作用下流向燃烧头；
（3）壶中装有密度为1.0×107kg/m3、质量为2kg的水，则壶中水的体积为：
V水＝＝＝2×10﹣4m3；
完全燃烧V＝1.6×10﹣2m3的天然气放出热量为：
Q放＝qV＝8.2×107J/m5×1.0×10﹣8m3＝4.3×105J，
根据Q吸＝c水m水Δt可知，水升高的温度为：
Δt＝＝＝20℃。
故答案为：（1）分子做无规则运动；（2）大；（3）2×10﹣6；4.2×106；20。
15．（1）由图乙可知，当开关接ab时，
当开关接bc时，R1、R2串联，根据串联电路的电阻特点可知，由P＝，电路中的总功率最小；
当开关接de时，R2、R3并联，根据并联电路的电阻特点可知，总功率最大；
当开关接cd时，只有R7工作，电热敷腰带处于中温挡；
（2）电热敷腰带在高温挡工作时的总电流为0.25A，通电10min消耗的电能：W＝UIt＝220V×0.25A×10×60s＝33000J；
（3）旋转开关转至bc时，电热敷腰带的功率为22W，此时电路的总电流：I′＝＝；
（4）旋转开关转至cd时，电热敷腰带的功率：P中＝＝＝44W。
答：（1）de；电路中的总电阻最小；
（2）电热敷腰带在高温挡工作时的总电流为5.25A，通电10min消耗的电能为33000J；
（3）旋转开关转至bc时，电热敷腰带的功率为22W；
（4）旋转开关转至cd时，电热敷腰带的功率为44W。
16．解：（1）支腿做成“”形而非“”形的作用是增大受力面积，减小压强；
（2）在1s内，竖直方向匀速提升1m，s＝8h＝3×1m＝2m＝＝6m/s；
（3）①钢丝绳自由端移动的速度：v＝3m/s，
拉力做功的功率：P＝Fv＝5×107N×3m/s＝1.4×104W；
②滑轮组的机械效率：η＝＝＝＝60%。
答：（1）增大受力面积，减小压强；
（2）钢丝绳自由端的移动速度6m/s；
（3）拉力F的功率和滑轮组的机械效率分别为1.5×105W、60%。
17．（1）指南针静止时a端指向北方，a是指南针的N极；
（2）合上开关K，指南针在电磁铁的作用下，根据安培定则判断铁钉的上部与负极相连，电流表的示数减小，连接电路如图所示：
；
（3）为研究线圈匝数一定时，电磁铁磁性强弱与电流大小的关系，进行多次实验
；
（4）电流表的量程为0﹣3A，分度值为5.1A。
故答案为：（1）N；地磁场；（3）
；（4）0.3。
18．解：（1）分析图甲的数据，得到实验结论：，代入数值：；
（2）①把弹簧悬挂在竖直的刻度尺旁，静止时如图乙，读数时；
②在弹簧下端挂上钩码，某次弹簧静止时如图丙所示，则5个钩码的拉力F＝5.5N，伸长量x＝2.50cm；
④根据表中的数据，请在甲图中描点，如图所示：
⑤比较图线a、b，可以判断 时，b所需的拉力更大，丙同学的猜想是正确的。
故答案为：（1）N/cm；2.5N/cm；②2.2；④如图所示。声音
鸟鸣
猫叫
声音的频率/Hz
5000
800
声音强弱的等级/dB
30
60
位置
机械能/J
重力势能/J
甲
13
6
乙
12
10
弹簧受到的拉力F/N
0
1.0
2.0
3.0
4.0
5.0
弹簧的伸长量x/cm
0
1.00
2.00
3.00
4.00
5.00
电磁铁（线圈）
50匝
100匝
实验次数
1
2
8
1
2
6
电流/A
0.5
5.0
1.7
0.5
5.0
1.7
吸引铁钉数目/枚
电磁铁（线圈）
50匝
100匝
实验次数
1
4
3
1
8
3
电流/A
0.3
1.0
8.5
0.7
1.0
8.5
吸引铁钉数目/枚
