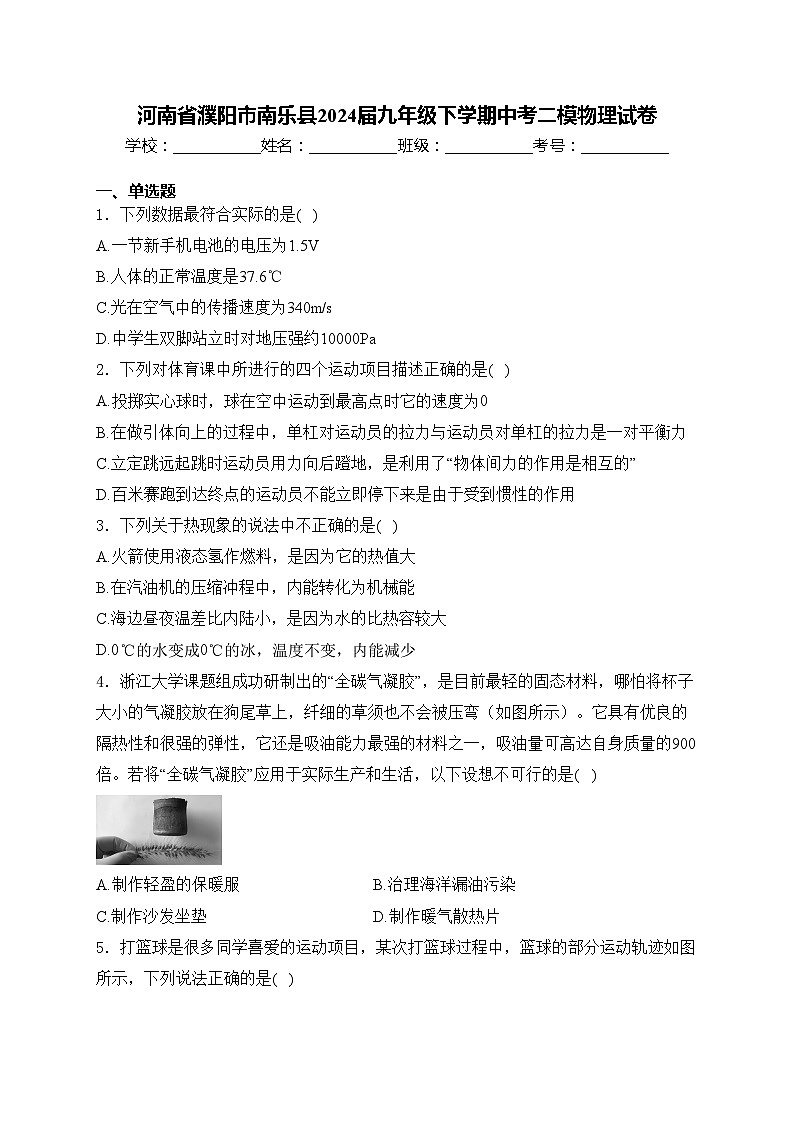

河南省濮阳市南乐县2024届九年级下学期中考二模物理试卷(含答案)
展开
这是一份河南省濮阳市南乐县2024届九年级下学期中考二模物理试卷(含答案)，共14页。试卷主要包含了单选题，实验题，计算题，作图题，填空题，多选题等内容，欢迎下载使用。
一、单选题
1．下列数据最符合实际的是( )
A.一节新手机电池的电压为1.5V
B.人体的正常温度是37.6℃
C.光在空气中的传播速度为340m/s
D.中学生双脚站立时对地压强约10000Pa
2．下列对体育课中所进行的四个运动项目描述正确的是( )
A.投掷实心球时，球在空中运动到最高点时它的速度为0
B.在做引体向上的过程中，单杠对运动员的拉力与运动员对单杠的拉力是一对平衡力
C.立定跳远起跳时运动员用力向后蹬地，是利用了“物体间力的作用是相互的”
D.百米赛跑到达终点的运动员不能立即停下来是由于受到惯性的作用
3．下列关于热现象的说法中不正确的是( )
A.火箭使用液态氢作燃料，是因为它的热值大
B.在汽油机的压缩冲程中，内能转化为机械能
C.海边昼夜温差比内陆小，是因为水的比热容较大
D.0℃的水变成0℃的冰，温度不变，内能减少
4．浙江大学课题组成功研制出的“全碳气凝胶”，是目前最轻的固态材料，哪怕将杯子大小的气凝胶放在狗尾草上，纤细的草须也不会被压弯（如图所示）。它具有优良的隔热性和很强的弹性，它还是吸油能力最强的材料之一，吸油量可高达自身质量的900倍。若将“全碳气凝胶”应用于实际生产和生活，以下设想不可行的是( )
A.制作轻盈的保暖服B.治理海洋漏油污染
C.制作沙发坐垫D.制作暖气散热片

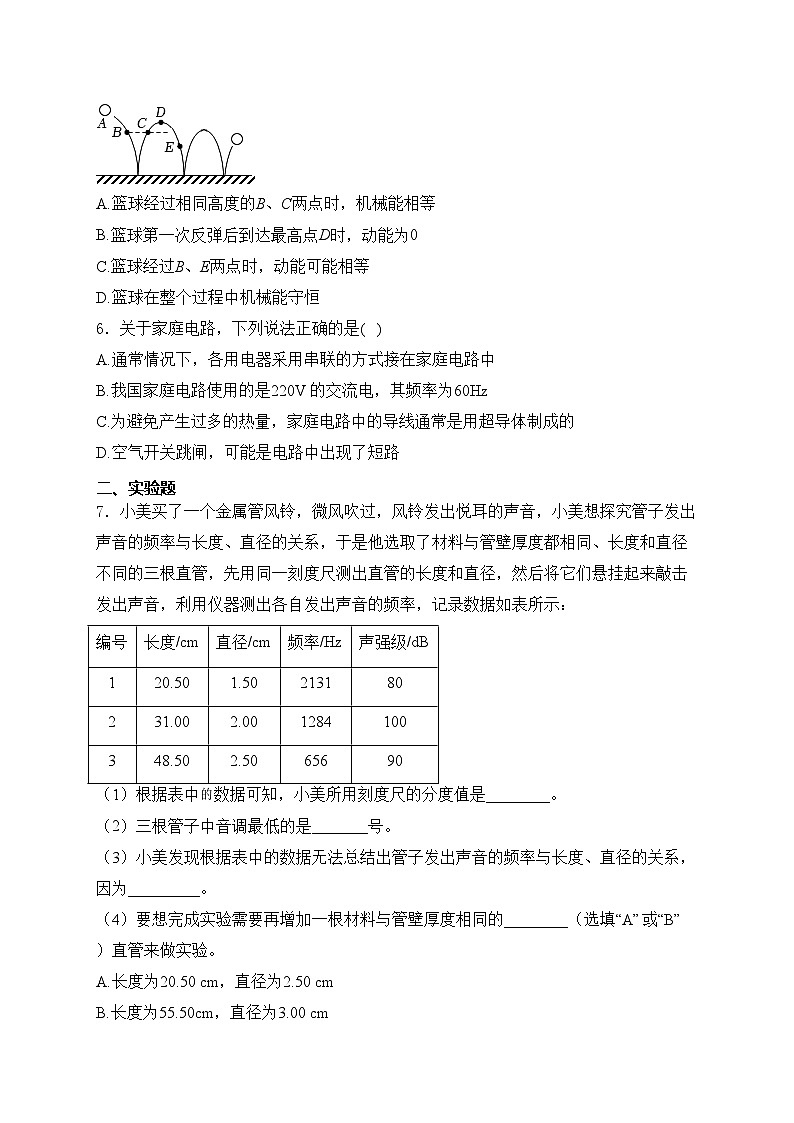

5．打篮球是很多同学喜爱的运动项目，某次打篮球过程中，篮球的部分运动轨迹如图所示，下列说法正确的是( )
A.篮球经过相同高度的B、C两点时，机械能相等
B.篮球第一次反弹后到达最高点D时，动能为0
C.篮球经过B、E两点时，动能可能相等
D.篮球在整个过程中机械能守恒
6．关于家庭电路，下列说法正确的是( )
A.通常情况下，各用电器采用串联的方式接在家庭电路中
B.我国家庭电路使用的是220V 的交流电，其频率为60Hz
C.为避免产生过多的热量，家庭电路中的导线通常是用超导体制成的
D.空气开关跳闸，可能是电路中出现了短路
二、实验题
7．小美买了一个金属管风铃，微风吹过，风铃发出悦耳的声音，小美想探究管子发出声音的频率与长度、直径的关系，于是他选取了材料与管壁厚度都相同、长度和直径不同的三根直管，先用同一刻度尺测出直管的长度和直径，然后将它们悬挂起来敲击发出声音，利用仪器测出各自发出声音的频率，记录数据如表所示：
（1）根据表中数据可知，小美所用刻度尺的分度值是________。
（2）三根管子中音调最低的是_______号。
（3）小美发现根据表中的数据无法总结出管子发出声音的频率与长度、直径的关系，因为_________。
（4）要想完成实验需要再增加一根材料与管壁厚度相同的________（选填“A”或“B”）直管来做实验。
A.长度为20.50 cm，直径为2.50 cm
B.长度为55.50cm，直径为3.00 cm
8．小丽同学在学完摩擦力的知识后，想利用弹簧测力计、重为1N的物块A、长木板和质量均为50g的钩码若干，探究物块A所受摩擦力与压力大小的关系，实验中让物体A 在同一木板面上滑行，通过改变放在物块A上的钩码个数来改变压力的大小，如图甲所示通过正确操作并把测得的数据记录在如下表格中。
（1）本实验是根据_________的原理来测量物块A所受摩擦力的大小的，所以实验过程中在测摩擦力时要水平拉动物块A，使物块A做_________运动。
（2）请根据表格中的数据在图乙中绘制出的关系图像。
（3）分析图像可知物块A所受到的摩擦力与压力大小成_______（选填“正”或“反”）比例关系，根据表格中的数据可推出f和的关系式为f=______。
（4）实验结束后，小丽同学根据实验结论计算出了当压力为5N时，物块A 所受到的摩擦力的大小应为________N。
9．如图所示是某实验小组的同学在“探究电流与电阻的关系”时所用电路的实物图。所选用的器材是：两节干电池组成的电池组、电压表、电流表、4个定值电阻R（阻值分别为5Ω、10Ω、20Ω、30Ω）供选用、滑动变阻器（20Ω 1 A）、开关、导线若干。
（1）用笔画线代替导线将图甲中的实物图连接完整；
（2）在连接电路时，开关应_________；在闭合开关前，滑动变阻器的滑片P应调到________（选填“A”或“B”）端；
（3）正确连接完电路后闭合开关，发现无论怎样移动滑动变阻器的滑片 P，电流表几乎没有示数，电压表指针有明显偏转且示数不变，造成这一现象的原因可能是__________
A.R短路B.R开路C.滑动变阻器短路D.滑动变阻器开路
（4）排除故障后继续实验，实验过程中同学们先把5Ω的电阻接入了电路，调节滑动变阻器的滑片至某一位置，此时电流表的示数如图乙所示，记录数据后同学们把5Ω的电阻换成10Ω的电阻后，为保持电阻R两端的电压不变，应调节滑动变阻器的滑片向_________（选填“A”或“B”）端移动，把电压表的示数调为________V；
（5）同学们根据实验数据绘制了如图丙所示的图像，分析图像可得出结论：________________；
（6）实验结束后同学们还想测量一个未知电阻的阻值，但发现电流表不能使用了，他们又找来了两个开关，并利用现有器材中的电压表和一个定值电阻 （阻值用表示）设计了如图丁所示的电路测量出了的阻值，实验操作如下：
①闭合开关S、，断开开关，读出电压表的示数为；
②闭合开关S、，断开开关，读出电压表的示数为；
③则_____（用所给字母表示）。
三、计算题
10．无人船舶是船舶行业的前沿科学，它可用于水上应急救援、河道监控、海洋科学考察、海洋测绘、海洋巡逻等领域，在应对海洋突发事件、海洋和大型湖泊的环境监测及灾害预警等方面有着重大的意义。无人船舶技术和无人机、无人车相比，无人船舶的技术难度更高。目前我国已自主研发出了多种用途的无人驾驶船，拥有100%的自主知识产权，我国的无人船舶技术在世界处于领先地位。一艘大型海上救援无人船，它的最大排水量是。（取，g取10N/kg）
（1）无人船在某次海上航行时的吃水深度为6m，求此时船的底部所受海水的压强是多少？
（2）若该无人船空载时的质量是，它的最大荷载质量是多少？
（3）该无人船满载时所受到的浮力是多少？此时排开海水的体积是多少？
11．小李买了一款新型的电火锅，该电火锅的内部电路简图如下图所示，、是加热电阻，且 ，通过旋钮开关可以实现高、中、低档三种功能的切换。电火锅的高温档功率为1000W，低温档功率为400W。[忽略温度对电阻的影响，大气压为1标准大气压，]
（1）根据电路图可分析出当旋钮开关在位置_______（选填“0”、“1”、“2”或“3”）时，电火锅处于低温档状态；
（2）求、的电阻分别是多少？
（3）小李在吃火锅前做了一个测试，在锅内加入了1.5kg初温度为的水，用高温档开始加热至水沸腾用了600s，则此电火锅的高温档热效率是多少？
四、作图题
12．如图甲所示为一个磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙中的括号内标出电源的正、负极及电磁铁的N极。
13．如图甲所示是牙医借助平面镜观察患者牙齿背面时的情景，请在图乙中画出牙医通过平面镜观察到患者牙齿的光路图。
五、填空题
14．物理学家为人类文明的发展做出了杰出贡献，英国物理学家________经过十年不懈的努力于1831年发现了________现象，为人类进入到电气化时代奠定了坚实的基础。
15．在水平过道上方有一盏灯，如图所示。小明沿着地砖行走时，通过2号地砖可以看到灯的像，通过3号地砖也可以看到灯的像……小明看到的是_________（选填“同一个”或“不同的”）像，像的大小_________（选填“变大”、“变小”或 “不变”）。
16．用完全相同的滑轮和绳子绕制如图所示的甲、乙两个滑轮组，将同一个物体以相同的速度匀速提升相同的高度，绳端拉力分别为、；、做功的功率分别为、；甲、乙滑轮组的机械效率分别为、。不计绳重和摩擦，提升物体的过程中，___，___，____。（以上答案均选填“>”、“=”或“<”）。
17．如图所示的贾湖骨笛是河南博物院镇馆之宝，也是至今所发现的世界上最早的吹奏乐器。当表演者按住相同的孔，用大小不同的力吹奏骨笛时，发出声音的________不同，优美的乐声靠________传播到参观者的耳朵。
18．小明用如图所示的实验装置探究“电流产生的热量跟电阻大小的关系”，电源电压为3V，电阻丝，，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到________气球先鼓起来；通电lmin，电路中产生的热量为_______J，的电功率为_________W。
19．二十四节气是历法中表示自然节律变化的特定节令，是我国古代劳动人民长期经验积累的成果和智慧的结晶。节气中涉及物态变化现象，请仿照示例再写出一组关于节气及相关的物态变化名称。
【示例】节气名称：雨水 液化
节气名称∶__________________。
六、多选题
20．酒店机器人（如图）配有摄像头，可以实现面部识别功能。下列说法正确的是( )
A.机器人摄像头的镜头对光具有发散作用
B.机器人摄像头的成像原理与照相机相同
C.机器人摄像头的镜头相当于凸透镜，可以用来矫正远视眼
D.当机器人走近客人时，其摄像头所成客人的像会变小
21．如图所示电路，和是两只额定电压相同的灯泡，闭合开关后，发现灯泡较亮，灯泡较暗。下列说法中错误的是( )
A.通过灯电流大于通过灯的电流
B.灯两端的电压大于灯两端的电压
C.灯的电阻小于灯的电阻
D.灯的额定功率小于灯的额定功率
参考答案
1．答案：D
解析：A.一节新手机电池的电压约为3.7V，故A不符合题意；
B.人的额头在空气中，其温度比腋下温度低一点，人额头的正常温度在36℃左右，故B不符合题意；
C.光在空气中的传播速度约为，故C不符合题意；
D.中学生双脚站立时对地压强约，故D符合题意。
故选D。
2．答案：C
解析：A.投掷实心球时，实心球做抛物线运动，最高点时竖直速度为0，但水平方向不为0，故A错误；
B.在做引体向上的过程中，只有匀速运动时，人才处于平衡状态，单杠对运动员的拉力才等于运动员的重力，这两个力是一对平衡力，由于人的运动状态不确定，因此无法确定双臂的拉力与同学的重力的关系，无法确定这两个力是平衡力，故B错误；
C.立定跳远起跳时用力蹬地，人给地面一个向后的力，人之所以能够向前运动，是因为地面同时给人一个向前的反作用力，所以利用了物体间力的作用是相互的，故C正确；
D.因为人具有惯性，因此到达终点的运动员不能立即停下来，故D错误。
故选C。
3．答案：B
解析：A.火箭使用液态氢作燃料，是因为液态氢的热值大，燃烧相同质量的液体氢和其他燃料，液态氢释放热量多，故A正确；
B.在汽油机的压缩冲程中，机械能转化为内能；在汽油机的做功冲程中，内能转化为机械能，故B错误；
C.海边昼夜温差比内陆小，而不是海边昼夜温差比内陆大，是因为水的比热容较大，故C错误；
D.0摄氏度的水变为0摄氏度的冰，凝固放热，温度不变，但内能变小，故D错误；
4．答案：D
解析：A.依题意得，“全碳气凝胶”的密度是固体中最轻的，当体积相同时，固体中“全碳气凝胶”的质量最小，可制作出制作轻盈的保暖服，故A不符合题意；
B.“全碳气凝胶”是吸油能力最强的材料之一，吸油量可高达自身质量的900倍治理海洋漏油污染，可用于治理海洋漏油污染，故B不符合题意；
CD.“全碳气凝胶”具有优良的隔热性和很强的弹性，因此不能制作暖气散热片、可制作沙发坐垫，故C不符合题意，D符合题意。
故选D。
5．答案：C
解析：AD、由图可知，每次篮球反弹后到达的最高点都比上一次的最高点要低，说明篮球的机械能不断减小，因此在B点的机械能大于在C点的机械能，故AD错误；
B、篮球在最高点时，竖直方向速度为零，但在水平方向上速度不为零，所以篮球第一次反弹后到达最高点D时动能不为零，故B错误；
C、在B点的机械能大于在E点的机械能；在B、E两点高度不相同则重力势能不相同，即B点的重力势能大于E点的重力势能，机械能是物体动能与势能的总和，因此在B点的动能可能等于在E点的动能，故C正确。
故选：C。
6．答案：D
解析：
7．答案：（1）1mm；（2）3；（3）没有控制变量；（4）A
解析：（1）刻度尺的分度值是刻度尺相邻两刻度线表示的长度。由“20.50cm”知，刻度尺的分度值是：。
（2）音调跟频率有关，频率越大，音调越高；频率越小，音调越低。由表格数据可知，3号管子的频率最小，音调最低。
（3）探究频率与管子长度、直径的关系应采用控制变量法，由表中数据可知，没有控制管子的长度相同而直径不同、管子的长度不同而直径相同，即没有采用控制变量法，所以不能根据表中数据得出管子发出声音的频率与长度、直径的关系。
（4）根据控制变量法，如果想得出管子发出声音的频率与长度、直径的关系，则需再增加一根长度和直径与表中相同的金属管，表中长度有“20.50cm、直径有2.50cm”，即要选即A管，这样可以控制直径相同或长度相同。
8．答案：（1）二力平衡；匀速直线；（2）；（3）正；；（4）3.0
解析：
9．答案：（1）见解析；（2）断开；A；（3）B；（4）A；2；（5）在电压一定时，电流与电阻成反比；（6）
解析：（1）电压表和电阻并联，电流表串联在电路中，如图所示：
（2）为了保护电路，在连接电路时，开关应断开，闭合开关前，滑动变阻器的滑片P应处于最大阻值A端。
（3）闭合开关后，移动滑动变阻器滑片时，电流表几乎没有示数，可能电路中出现断路，电压表指针有明显偏转且示数不变，可能电阻开路，故选B。
（4）由图乙可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.4A，电压表的示数是
把5Ω的电阻换成10Ω的电阻后，电压表的示数会变大，为了保持电压表的示数不变，需要增大变阻器两端的电压，由串联分压可知增大变阻器连入电路的阻值，滑片向A端移动，把电压表的示数调为2V。
（5）由图丙可知，电阻两端的电压保持2V不变，即电压表的示数不变，可以得到在电压一定时，电流与电阻成反比。
（6）闭合开关S、，断开开关，两个电阻串联，电压表测量两端的电压，电路中的电流
闭合开关S、，断开开关，电压表测量电源电压，由串联电路电压的规律和欧姆定律可知的阻值
10．答案：（1）；（2）；（3），
解析：（1）由液体压强的公式可知船底所受海水的压强是
（2）由题意可知无人船的最大排水量为它满载时排开的水的质量，则有
经过简化可得
所以可得该无人船的最大荷载质量是
（3）由题意可知无人船满载时所受的浮力为
由阿基米德原理可得无人船满载时排开海水的体积是
11．答案：（1）3；（2），；（3）84%
解析：（1）电火锅处于低温档状态时，电功率小，根据可知，电路中电阻越大，则电功率越小，即两电阻串联时，因此旋钮开关在位置“3”
（2）当旋钮开关处于位置“1”时，单独工作根据可知，此时为高温档
当旋钮开关处于位置“3”时，、串联，此时为低温档，、串联后的总电阻为
的电阻
（3）水吸收的热量
此电火锅在600s内所消耗的电能
此电火锅高温档的热效率为
12．答案：
解析：已知条形磁体下端为S极，根据同名磁极相互排斥，可知，电磁铁的上端为S极，则下端为N极；根据安培定则，使右手大拇指指向电磁铁的N极（下端），则四指弯曲所指的方向为电流的方向，即电流从螺线管的下端流入，所以电源的下端为正极、上端为负极。如图：
13．答案：
解析：先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示
14．答案：法拉第；电磁感应
解析：根据物理学史的知识可知，人类进入到电气化时代是因为电磁感应现象的发现与深入研究，而发现这一现象的科学家是法拉第。
15．答案：同一个；不变
解析：由平面镜成像特点可知，平面镜的所成的像的大小只与物体的大小有关，像的位置只与物体到平面镜的距离有关，由于地砖2、3处于同一水平面，灯的大小和灯到地砖的距离均不变，所以在2号地砖和3号地砖上看到的灯的像的是同一个，地砖相当于一个平面镜，只成一个像，且大小不变。
16．答案：>；=；=
解析：
17．答案：响度；空气
解析：用大小不同的力吹奏骨笛时，空气柱振动的幅度不同，则响度不同。
声音的传播需要介质，优美的乐声靠空气传播到参观者的耳朵。
18．答案：乙；18；0.1
解析：
19．答案：霜降 凝华
解析：霜降 凝华；霜降是水蒸气遇冷凝华变为小冰晶；寒露 液化；寒露是水蒸气遇冷液化形成的小水珠，等等合理即可。
20．答案：BC
解析：
21．答案：AC
解析：
编号
长度/cm
直径/cm
频率/Hz
声强级/dB
1
20.50
1.50
2131
80
2
31.00
2.00
1284
100
3
48.50
2.50
656
90
/N
1.0
1.5
2.0
2.5
3.0
3.5
4.0
f/N
0.6
0.9
1.2
1.5
1.8
2.1
2.4
