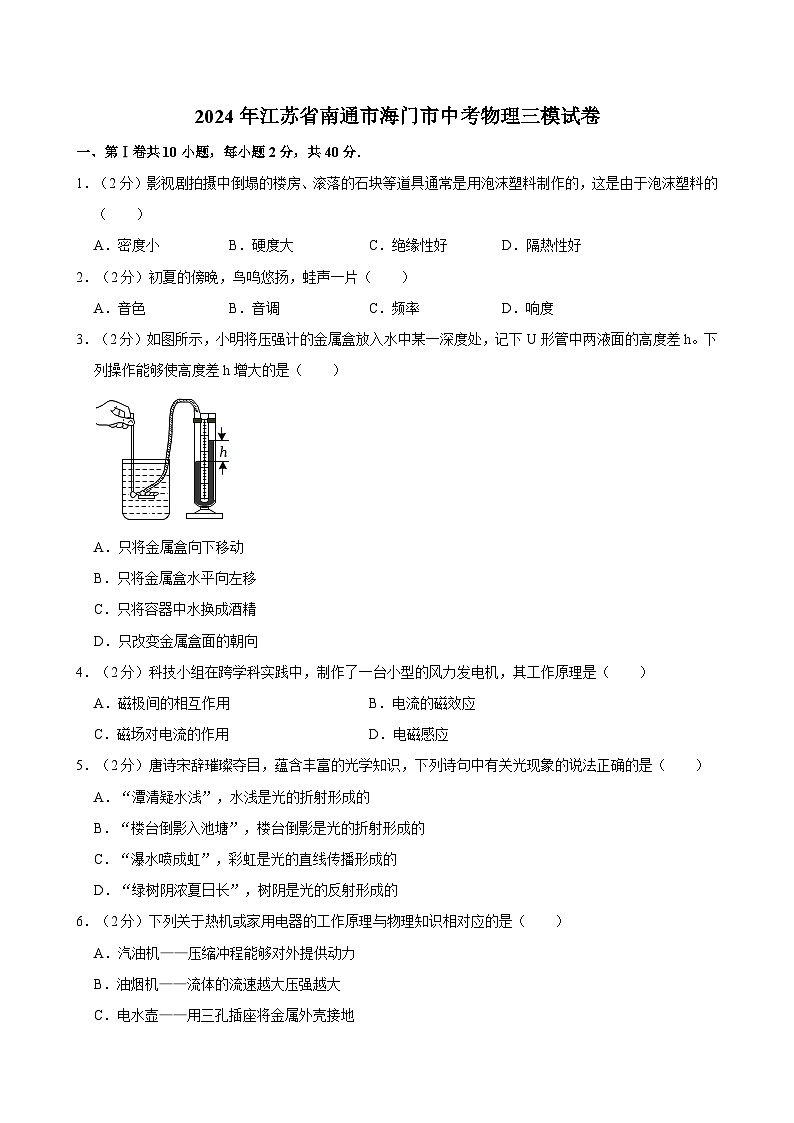

2024年江苏省南通市海门市中考物理三模试卷

这是一份2024年江苏省南通市海门市中考物理三模试卷，共31页。试卷主要包含了第Ⅱ卷非选择题等内容，欢迎下载使用。
1．（2分）影视剧拍摄中倒塌的楼房、滚落的石块等道具通常是用泡沫塑料制作的，这是由于泡沫塑料的（ ）
A．密度小B．硬度大C．绝缘性好D．隔热性好
2．（2分）初夏的傍晚，鸟鸣悠扬，蛙声一片（ ）
A．音色B．音调C．频率D．响度
3．（2分）如图所示，小明将压强计的金属盒放入水中某一深度处，记下U形管中两液面的高度差h。下列操作能够使高度差h增大的是（ ）
A．只将金属盒向下移动
B．只将金属盒水平向左移
C．只将容器中水换成酒精
D．只改变金属盒面的朝向
4．（2分）科技小组在跨学科实践中，制作了一台小型的风力发电机，其工作原理是（ ）
A．磁极间的相互作用B．电流的磁效应
C．磁场对电流的作用D．电磁感应
5．（2分）唐诗宋辞璀璨夺目，蕴含丰富的光学知识，下列诗句中有关光现象的说法正确的是（ ）
A．“潭清疑水浅”，水浅是光的折射形成的
B．“楼台倒影入池塘”，楼台倒影是光的折射形成的
C．“瀑水喷成虹”，彩虹是光的直线传播形成的
D．“绿树阴浓夏日长”，树阴是光的反射形成的
6．（2分）下列关于热机或家用电器的工作原理与物理知识相对应的是（ ）
A．汽油机——压缩冲程能够对外提供动力
B．油烟机——流体的流速越大压强越大
C．电水壶——用三孔插座将金属外壳接地
D．压力锅——沸点随气压的增大而降低

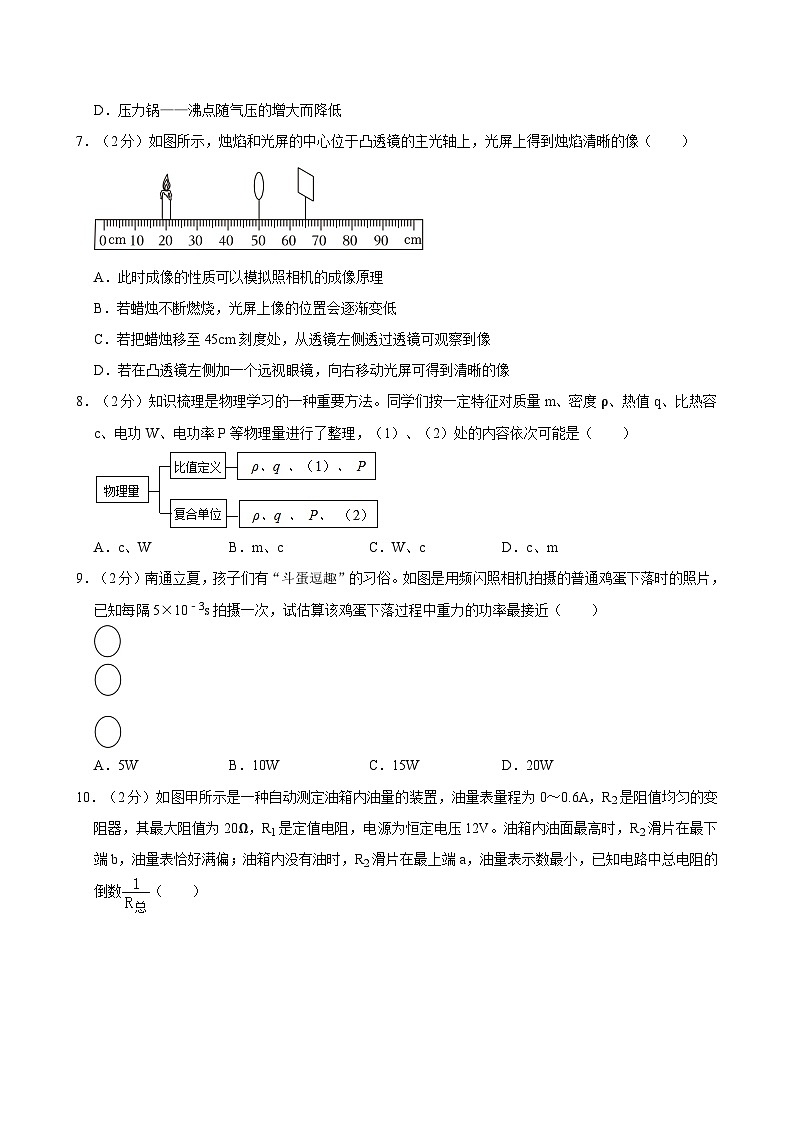

7．（2分）如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，光屏上得到烛焰清晰的像（ ）
A．此时成像的性质可以模拟照相机的成像原理
B．若蜡烛不断燃烧，光屏上像的位置会逐渐变低
C．若把蜡烛移至45cm刻度处，从透镜左侧透过透镜可观察到像
D．若在凸透镜左侧加一个远视眼镜，向右移动光屏可得到清晰的像
8．（2分）知识梳理是物理学习的一种重要方法。同学们按一定特征对质量m、密度ρ、热值q、比热容c、电功W、电功率P等物理量进行了整理，（1）、（2）处的内容依次可能是（ ）
A．c、WB．m、cC．W、cD．c、m
9．（2分）南通立夏，孩子们有“斗蛋逗趣”的习俗。如图是用频闪照相机拍摄的普通鸡蛋下落时的照片，已知每隔5×10﹣3s拍摄一次，试估算该鸡蛋下落过程中重力的功率最接近（ ）
A．5WB．10WC．15WD．20W

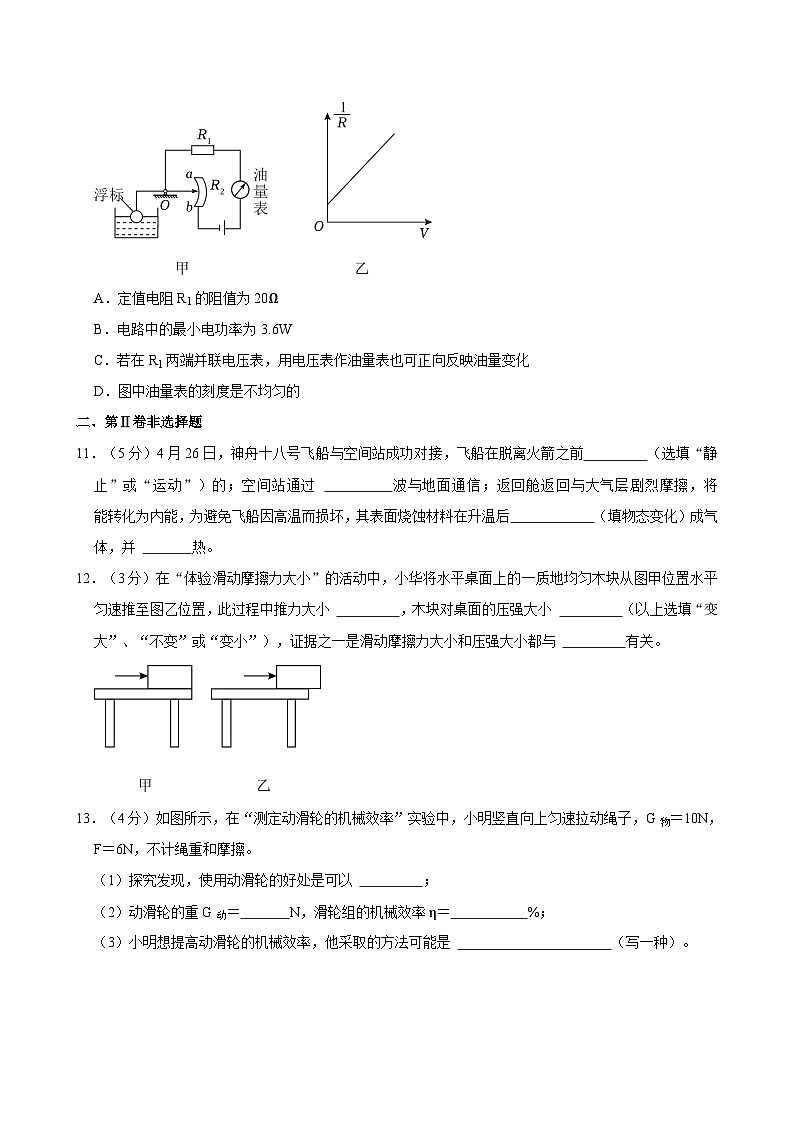

10．（2分）如图甲所示是一种自动测定油箱内油量的装置，油量表量程为0～0.6A，R2是阻值均匀的变阻器，其最大阻值为20Ω，R1是定值电阻，电源为恒定电压12V。油箱内油面最高时，R2滑片在最下端b，油量表恰好满偏；油箱内没有油时，R2滑片在最上端a，油量表示数最小，已知电路中总电阻的倒数（ ）
A．定值电阻R1的阻值为20Ω
B．电路中的最小电功率为3.6W
C．若在R1两端并联电压表，用电压表作油量表也可正向反映油量变化
D．图中油量表的刻度是不均匀的
二、第Ⅱ卷非选择题
11．（5分）4月26日，神舟十八号飞船与空间站成功对接，飞船在脱离火箭之前 （选填“静止”或“运动”）的；空间站通过 波与地面通信；返回舱返回与大气层剧烈摩擦，将 能转化为内能，为避免飞船因高温而损坏，其表面烧蚀材料在升温后 （填物态变化）成气体，并 热。
12．（3分）在“体验滑动摩擦力大小”的活动中，小华将水平桌面上的一质地均匀木块从图甲位置水平匀速推至图乙位置，此过程中推力大小 ，木块对桌面的压强大小 （以上选填“变大”、“不变”或“变小”），证据之一是滑动摩擦力大小和压强大小都与 有关。
13．（4分）如图所示，在“测定动滑轮的机械效率”实验中，小明竖直向上匀速拉动绳子，G物＝10N，F＝6N，不计绳重和摩擦。
（1）探究发现，使用动滑轮的好处是可以 ；
（2）动滑轮的重G动＝ N，滑轮组的机械效率η＝ %；
（3）小明想提高动滑轮的机械效率，他采取的方法可能是 （写一种）。
14．（4分）某款太阳能电池板，它能确保与日照方向始终垂直，使其吸收的太阳能最多。该电池板装有自动清洁装置。电池板相关参数如下表。水的比热容c＝4.2×103J/（kg•℃）。
（1）太阳能属于 （选填“可再生”或“不可再生”）能源。
（2）电池板自动清洁一次需要0.5h，需要消耗的电能为 kW•h；若家庭电路消耗这一电能，标有“1200imp/（kW•h） 次。
（3）某天，电池板接收太阳辐射的平均功率为1000W/m2，转化的电能直接供功率为3kW的用电器工作，多余的电能存储在电池中，晚上将当天存储的电能全部转化为内能，则当天的日照时间为 min。
15．（6分）为探究一元硬币的材料成分，实践小组开展测量硬币密度的活动。
（1）小组一的方案如下：
①如图甲所示，硬币的直径为 cm，再将10枚相同的一元硬币紧叠在一起用刻度尺测出总厚度，计算出硬币的总体积V。然后，平衡时右盘所加砝码及游码的位置如图乙所示，由测量可得10枚硬币的总质量为 g，最后根据密度公式ρ＝计算出硬币材料的密度。分析发现因所测总体积有偏差 （选填“大”或“小”）。改进：为减小测量10枚硬币总体积的误差，该组同学借用实验室另一测体积的工具进行测量，请简述测量法： 。
（2）小组二的方案如下：
①在圆柱形筒内加入适量水，塑料碗漂浮在水面上，测出筒内水面高度h1；
②将10枚相同的硬币放入塑料碗中，碗漂浮在水面上，测出筒内水面高度h2；
③将硬币全部放入筒内，碗漂浮在水面上，再测筒内水面高度h3；
硬币密度的表达式为ρ＝ （用所测量的符号和ρ水表示）。
评价：若将测量步骤中的第②步和第③步对调，测得的硬币密度为ρ′，则ρ′ ρ（选填“大于”、“等于”或“小于”）。
16．（2分）如图，匀速竖直向上运动的电梯中，物体静止在水平面上
17．（2分）如图，探究L1和L2并联电路的电流特点，补两根导线使电流表测两灯总电流。
18．（2分）如图，O为轻质杠杆的支点，A点挂一重物，作出阻力臂L2和最小动力F1的示意图。
19．（6分）5月18日，自升式海上风电安装平台——“大桥海风”号在南通正式亮相。该平台可将风机运到远海，再进行安装等一系列施工。“大桥海风”号空载总质量为2.5×107kg，它在2h内匀速航行36km，牵引力功率为1.5×107W。（海水密度取1×103kg/m3，g取10N/kg）求：
（1）空载时“大桥海风”号的重力；
（2）空载时“大桥海风”号排开海水的体积；
（3）“大桥海风”号匀速航行时受到的阻力。
20．（7分）如图，电源电压为12V，灯泡L的规格为“6V 3W”1上标有“20Ω 2A”，R2＝10Ω，电流表量程为0～3A，将开关S闭合，S1、S2断开，调节变阻器使灯泡正常发光。
（1）求灯泡正常发光时的电阻；
（2）求滑动变阻器10s内消耗的电能；
（3）将开关S、S1、S2都闭合，移动滑片P且电路安全，求电路消耗的最大电功率。
21．（6分）小明和小华观察“水的沸腾”。
（1）组装器材时，若温度计玻璃泡碰到了杯底，可将图甲中 （选填“A处向上”或“B处向下”）调整；能量自发地从高温的火焰传递给低温的水，说明能量的转移具有 性。
（2）实验中，小明测量水的初温t0，温度计示数如图乙所示，t0＝ ℃。
（3）小明和小华利用同一装置进行实验，绘制成“温度﹣时间”图像如图丙所示，①分析图丙中的图线可知 （选填“有关”或“无关”），水沸腾时的特点与 （选填“晶体”或“非晶体”）熔化时的特点相同；
②物态变化过程中探究温度是否变化是一个重要观察点，以下热学实验中，不是用液体温度的变化来反映热量多少的是 。
A．探究不同液体吸热升温
B．探究不同燃料燃烧放热
C．探究电阻丝的发热多少
22．（8分）实验小组做探究“电流与电阻关系”的实验，提供的器材有：电源（电压3V）、电流表、电压表、电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）p规格为“10Ω 2A”、电阻箱R0（0～999.9Ω），开关及导线若干。
（1）闭合开关前，滑动变阻器的滑片应置于 （选填“左”或“右”）端。闭合开关，两电表均无示数。现将电压表分别接在接线柱ab、bc、cd两端，发现Uab＝0V、Ubc＝3V、Ucd＝0V，则电路故障是 。
（2）排除故障后，此时R的阻值为5Ω。闭合开关，调节滑片P，此时电流表示数如图乙所示，该示数为 A。接着将R阻值换成10Ω，向 （选填“左”或“右”）端移动滑片，以保持电压表的示数不变。
（3）将R阻值换成15Ω重复上述操作．三组数据如表所示，得结论：电压一定时，电流与电阻成 。为提高结论的可靠性，换用阻值为25Ω的电阻继续上述实验，是否可行？ （可行/不可行）。
（4）如图丙图像中，能大致反映本实验中各物理量之间关系的是 。
（5）实验小组要用已有器材继续测量一个阻值为数百欧的电阻Rx，他们设计了的图丁中A、B、C三个实验方案，其中能准确测量Rx阻值的是 。
23．（5分）汽车行驶时，从踩刹车到车停止还要经历一段较长的制动距离，如图甲所示。
（1）汽车制动时做减速运动，说明力可以改变物体的 。
（2）为探究汽车制动距离的影响因素，学习小组结合自己所学知识，以木块代替汽车用图乙装置去寻找规律，在水平的木板上滑行一段距离后，最终停在位置P
猜想1：与木块的质量有关；
猜想2：与水平面的材料有关；
猜想3：与木块由静止滑下时的高度h有关；
①为验证猜想1，他们让质量不同的木块从斜面的同一高度由静止滑下，发现每次木块在水平木板上停下的位置都是位置P 的。
②验证猜想2时，他们改变水平面的材料，将同一木块从相同高度用力推下，得出结论。分析实验中存在的问题是 ；
③验证猜想3时，将木块从不同高度静止滑下，使木块最终停在木板上的不同位置；在图丙中描点作出s与h的关系图线；s和h的定量关系是s＝ 。
24．（10分）阅读短文，回答问题。
跨学科实践活动——“自制豆芽机”项目化学习
豆芽发芽需要适宜的温度和湿度，如图甲所示。学习小组围绕这两个主题，开展“自制豆芽机”项目化学习活动
【产品设计】图乙是小组成员完成的设计草图，主要内容包括发育盘、控温装置和淋水系统．控温装置的设计如图丙（A）所示，其中R3是滑动变阻器，R0为热敏电阻（置于发育盒内），R1、R2为电热丝，淋水系统由水泵驱动，豆芽机中的水可通过内部管道和沥水孔按箭头方向流动
【功能调试】小组成员购置了相关配件进行产品制作与调试，配件的具体参数如下：控制干电池E的电压为6V，R0阻值随温度t变化图像如图丙（B）所示，电磁铁衔铁在电流大于或等于10mA时被吸下2＝2R1。如图丁（A）所示为控制水泵喷水断续工作的模拟电路，AB两端输入如图丁（B）AB，定值电阻R＝2Ω，D为电子元件，水泵喷口流量指水泵单位时间内喷出水的体积。
【评价改进】针对设计图纸及项目研究要求，他们认真进行了研究并确定相对应的参数，选购相应器材
（1）图甲装置所培育的豆芽在阳光下呈现绿色，是因为 （选填“反射”或“吸收”）绿光；豆芽有一种淡雅清香的味道，说明分子处在 中。
（2）关于自制豆芽机，下列说法不正确的是 。
A.盖上开孔是为了为种子萌发提供氧气
B.水泵抽水是利用大气压作用将水压入泵内
C.水在管道中上升是由于受到惯性作用
D.水向下滴落时，重力势能转化为动能
（3）若水泵喷口在20s流出的水的体积为24cm3，则对应的流量为 m3/s，水泵每秒喷出水的质量为 kg。
（4）图丙控温装置受控电路中，加热与保温功率之比为 ，若“自制豆芽机”产品要达到“优秀”等级，需实现25℃自动控温，则控制电路中R3的最大阻值为 Ω；干电池E用久了，会导致发育盒内温度 （选填“偏高”或“偏低”）。
（5）当图丁（A）中UAB＜5V时，D两端的电压UD等于输入电压，UAB≥5V时，UD保持5V不变．当R的电功率满足PR≥8W时，水泵启动喷水．则t＝3s时电阻R的电功率为 W；该电路工作3min，喷水时间共为 s。
2024年江苏省南通市海门市中考物理三模试卷
参考答案与试题解析
一、第Ⅰ卷共10小题，每小题2分，共40分．
1．（2分）影视剧拍摄中倒塌的楼房、滚落的石块等道具通常是用泡沫塑料制作的，这是由于泡沫塑料的（ ）
A．密度小B．硬度大C．绝缘性好D．隔热性好
【答案】A
【解答】楼房、石块用泡沫塑料制作；而其外观上可以造成跟楼房，因此其体积较大
B选项硬度大反而会对演员造成伤害，C、D与选取泡沫塑料作道具无关。
故答案为：A。
2．（2分）初夏的傍晚，鸟鸣悠扬，蛙声一片（ ）
A．音色B．音调C．频率D．响度
【答案】A
【解答】解：音色反映了声音的品质和特色，不同发声体的材料，发出声音的音色也就不同，这是因为鸟和蛙发出声音的音色不同。
故选：A。
3．（2分）如图所示，小明将压强计的金属盒放入水中某一深度处，记下U形管中两液面的高度差h。下列操作能够使高度差h增大的是（ ）
A．只将金属盒向下移动
B．只将金属盒水平向左移
C．只将容器中水换成酒精
D．只改变金属盒面的朝向
【答案】A
【解答】解：A、只将金属盒向下移动，由液体压强的特点可知，压强计U形管两边液面的高度差变大。
B、只将金属盒水平向左移，压强不变，故B不合题意；
C、只将容器中水换成酒精，液体密度变小，压强变小，故C不合题意；
D、只改变金属盒面的朝向，压强不变，故D不合题意。
故选：A。
4．（2分）科技小组在跨学科实践中，制作了一台小型的风力发电机，其工作原理是（ ）
A．磁极间的相互作用B．电流的磁效应
C．磁场对电流的作用D．电磁感应
【答案】D
【解答】解：当风吹过的时候，线圈会在磁场中做切割磁感线运动，这是电磁感应现象。
故选：D。
5．（2分）唐诗宋辞璀璨夺目，蕴含丰富的光学知识，下列诗句中有关光现象的说法正确的是（ ）
A．“潭清疑水浅”，水浅是光的折射形成的
B．“楼台倒影入池塘”，楼台倒影是光的折射形成的
C．“瀑水喷成虹”，彩虹是光的直线传播形成的
D．“绿树阴浓夏日长”，树阴是光的反射形成的
【答案】A
【解答】解：A、、“潭清疑水浅”中“水浅”是水底看起来比较浅，看水底是逆着光的传播方向看的（即逆着折射光线看），我们始终认为光是沿直线传播的，故A正确；
B、楼台的倒影属于平面镜成像，故B错误；
C、彩虹是光的色散现象，故C错误；
D、树荫是树木的影子，光射到不透明物体上，故D错误。
故选：A。
6．（2分）下列关于热机或家用电器的工作原理与物理知识相对应的是（ ）
A．汽油机——压缩冲程能够对外提供动力
B．油烟机——流体的流速越大压强越大
C．电水壶——用三孔插座将金属外壳接地
D．压力锅——沸点随气压的增大而降低
【答案】C
【解答】解：A、汽油机——做功冲程能够对外提供动力；
B、油烟机——流体的流速越大压强越小；
C、电水壶——用三孔插座将金属外壳接地；
D、压力锅——沸点随气压的增大而增大。
故选：C。
7．（2分）如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，光屏上得到烛焰清晰的像（ ）
A．此时成像的性质可以模拟照相机的成像原理
B．若蜡烛不断燃烧，光屏上像的位置会逐渐变低
C．若把蜡烛移至45cm刻度处，从透镜左侧透过透镜可观察到像
D．若在凸透镜左侧加一个远视眼镜，向右移动光屏可得到清晰的像
【答案】A
【解答】解：A、由图可知，根据凸透镜成实像时，成倒立，应用于照相机；
B、若蜡烛不断燃烧，根据过光心的光线传播方向不变可知，故B错误；
C、由图可知，且成实像，2f＞v＝15cm＞f；若把蜡烛移至45cm刻度处，成正立，像与物同侧，故C错误；
D、若在凸透镜左侧加一个远视眼镜，凸透镜对光线具有会聚作用，因此向左移动光屏可得到清晰的像。
故选：A。
8．（2分）知识梳理是物理学习的一种重要方法。同学们按一定特征对质量m、密度ρ、热值q、比热容c、电功W、电功率P等物理量进行了整理，（1）、（2）处的内容依次可能是（ ）
A．c、WB．m、cC．W、cD．c、m
【答案】A
【解答】解：（1）质量是物体的一种属性，单位为千克（kg）；
（2）密度为物质的一种特性，其大小等于物质的质量与体积之比3）；
（3）热值是物质的一种特性，其大小等于物质完全燃烧放出的热量与质量或体积之比3）；
（4）比热容是物质的一种特性，其大小等于7千克的物质升高1摄氏度所吸收的热量，即J/（kg•℃）；
（5）电功是表示用电器消耗电能多少的物理量，单位为焦耳（J）；
（6）电功率是表示用电器消耗电能快慢的物理量，其大小等于消耗的电能与消耗这些电能的时间之比，且由公式P＝。
由以上分析可知，ρ、q、c、P的定义均为两个物理量之比、W不是；ρ、q、c、P，而只有m才是基本物理量的单位。
故选：A。
9．（2分）南通立夏，孩子们有“斗蛋逗趣”的习俗。如图是用频闪照相机拍摄的普通鸡蛋下落时的照片，已知每隔5×10﹣3s拍摄一次，试估算该鸡蛋下落过程中重力的功率最接近（ ）
A．5WB．10WC．15WD．20W
【答案】B
【解答】解：个鸡蛋的重力约为0.5N，一个鸡蛋的高度约为2cm，下落的路程约为鸡蛋的高度的3倍，所用的时间为：t＝2×5×10﹣3s＝0.01s，
该鸡蛋下落过程中重力做的功：W＝Gh＝2.5N×0.2m＝0.1J，
该鸡蛋下落过程中重力的功率：P＝＝＝10W。
故选：B。
10．（2分）如图甲所示是一种自动测定油箱内油量的装置，油量表量程为0～0.6A，R2是阻值均匀的变阻器，其最大阻值为20Ω，R1是定值电阻，电源为恒定电压12V。油箱内油面最高时，R2滑片在最下端b，油量表恰好满偏；油箱内没有油时，R2滑片在最上端a，油量表示数最小，已知电路中总电阻的倒数（ ）
A．定值电阻R1的阻值为20Ω
B．电路中的最小电功率为3.6W
C．若在R1两端并联电压表，用电压表作油量表也可正向反映油量变化
D．图中油量表的刻度是不均匀的
【答案】C
【解答】解：A.解：当油箱内油面高度最高时，R的金属滑片在最下端，说明电路中的电流为0.6A4，所以R1的阻值为，故A正确；
B.R2的金属滑片在最上端时，滑动变阻器全部接入电路3与滑动变阻器串联，总电阻R＝R1+R2＝20Ω+20Ω＝40Ω，由I＝＝6.3A小＝UI小＝12V×0.4A＝3.6W，故B正确；
C.若在R2两端并联电压表，当油量增多，R2阻值变大，根据串联分压规律，而R1两端电压变小，即电压表的示数变小，故C错误；
D.根据电路中的电流为I＝，可知，所以油量表的刻度是不均匀的。
故选：C。
二、第Ⅱ卷非选择题
11．（5分）4月26日，神舟十八号飞船与空间站成功对接，飞船在脱离火箭之前 静止 （选填“静止”或“运动”）的；空间站通过 电磁 波与地面通信；返回舱返回与大气层剧烈摩擦，将 机械 能转化为内能，为避免飞船因高温而损坏，其表面烧蚀材料在升温后 熔化并汽化 （填物态变化）成气体，并 吸 热。
【答案】静止；电磁；机械；熔化并汽化；吸。
【解答】解：飞船在脱离火箭之前，相对于火箭位置不变；空间站通过电磁波与地面通信，将机械能转化为内能，其表面烧蚀材料在升温后，并吸热。
故答案为：静止；电磁；熔化并汽化；吸。
12．（3分）在“体验滑动摩擦力大小”的活动中，小华将水平桌面上的一质地均匀木块从图甲位置水平匀速推至图乙位置，此过程中推力大小 不变 ，木块对桌面的压强大小 变大 （以上选填“变大”、“不变”或“变小”），证据之一是滑动摩擦力大小和压强大小都与 压力 有关。
【答案】不变；变大；压力
【解答】解：水平面上物体的压力和自身的重力相等，向右匀速推木块的过程中，接触面的粗糙程度不变；
向右匀速推木块的过程中，木块对桌面的压力不变，由p＝，木块对桌面的压强p变大。
故答案为：不变；变大。
13．（4分）如图所示，在“测定动滑轮的机械效率”实验中，小明竖直向上匀速拉动绳子，G物＝10N，F＝6N，不计绳重和摩擦。
（1）探究发现，使用动滑轮的好处是可以 省力 ；
（2）动滑轮的重G动＝ 2 N，滑轮组的机械效率η＝ 83.3 %；
（3）小明想提高动滑轮的机械效率，他采取的方法可能是 增大所挂物体重力（减小动滑轮重） （写一种）。
【答案】（1）省力；（2）2；83.3；（3）增大所挂物体重力（减小动滑轮重）。
【解答】解：（1）动滑轮实际是一个省力杠杆，故使用动滑轮的好处是可以省力；
（2）不计绳重和摩擦，竖直向上拉动时动＝2F﹣G物＝2×5N﹣10N＝2N；滑轮组的机械效率η＝＝；
（3）提高动滑轮的机械效率，可知增大所挂物体重力。
故答案为：（1）省力；（2）2；（3）增大所挂物体重力（减小动滑轮重）。
14．（4分）某款太阳能电池板，它能确保与日照方向始终垂直，使其吸收的太阳能最多。该电池板装有自动清洁装置。电池板相关参数如下表。水的比热容c＝4.2×103J/（kg•℃）。
（1）太阳能属于 可再生 （选填“可再生”或“不可再生”）能源。
（2）电池板自动清洁一次需要0.5h，需要消耗的电能为 0.5 kW•h；若家庭电路消耗这一电能，标有“1200imp/（kW•h） 600 次。
（3）某天，电池板接收太阳辐射的平均功率为1000W/m2，转化的电能直接供功率为3kW的用电器工作，多余的电能存储在电池中，晚上将当天存储的电能全部转化为内能，则当天的日照时间为 100 min。
【答案】（1）可再生；（2）0.5；600；（3）100。
【解答】解：（1）太阳能可以从自然界源源不断得到补充，属于可再生能源；
（2）电池板自动清洁一次需要消耗的电能：W＝Pt＝1kW×0.8h＝0.5kW•h；
电能表指示灯闪烁的次数为：n＝1200imp/（kW•h）×8.5kW•h＝600imp；
（3）白天太阳能电池接受太阳辐射的功率：
P太＝25m2×1000W/m4＝2.5×108W；
白天获得的电功率：
P电＝ηP太＝20%×2.5×102W＝5000W；
白天剩余的功率：
P剩＝P电﹣P白＝5000W﹣3000W＝2000W；
蓄电池的储存功率：
P储＝ηP剩＝70%×2000W＝1400W；
W电＝Q吸＝cmΔt＝4.2×108J/（kg•℃）×50kg×40℃＝8.4×108J；
日照的时间为：
t＝＝＝4×103s＝100min。
故答案为：（1）可再生；（2）0.7；（3）100。
15．（6分）为探究一元硬币的材料成分，实践小组开展测量硬币密度的活动。
（1）小组一的方案如下：
①如图甲所示，硬币的直径为 2.50 cm，再将10枚相同的一元硬币紧叠在一起用刻度尺测出总厚度，计算出硬币的总体积V。然后，平衡时右盘所加砝码及游码的位置如图乙所示，由测量可得10枚硬币的总质量为 61.2 g，最后根据密度公式ρ＝计算出硬币材料的密度。分析发现因所测总体积有偏差 小 （选填“大”或“小”）。改进：为减小测量10枚硬币总体积的误差，该组同学借用实验室另一测体积的工具进行测量，请简述测量法： ①向量筒中倒入适量的水，记下水的体积V1；②把10枚硬币放入量筒浸没在水中，记下此时的刻度为V2 。
（2）小组二的方案如下：
①在圆柱形筒内加入适量水，塑料碗漂浮在水面上，测出筒内水面高度h1；
②将10枚相同的硬币放入塑料碗中，碗漂浮在水面上，测出筒内水面高度h2；
③将硬币全部放入筒内，碗漂浮在水面上，再测筒内水面高度h3；
硬币密度的表达式为ρ＝ ρ水 （用所测量的符号和ρ水表示）。
评价：若将测量步骤中的第②步和第③步对调，测得的硬币密度为ρ′，则ρ′ 等于 ρ（选填“大于”、“等于”或“小于”）。
【答案】：（1）2.50；61.2；小；①向量筒中倒入适量的水，记下水的体积V1；②把10枚硬币放入量筒浸没在水中，记下此时的刻度为V2；（2）ρ水；等于。
【解答】解：（1）图甲中刻度尺1cm又分为10个小刻度，故最小刻度值为1mm，末端刻度值为6.50cm；
根据天平的读数方法，物体的质量等于砝码质量加上游码对应的刻度值，硬币的质量＝50g+10g+1.2g＝61.3g；
这种测量密度的方法不准确，密度值比真实值小，硬币表面存在凹凸不平的花纹，会使硬币的总体积测量不准确；
测量法：①向量筒中倒入适量的水，记下水的体积V1；②把10枚硬币放入量筒浸没在水中，记下此时的刻度为V2；
（2）设圆柱形筒的底面积为S，两次深度之差与底面积的乘积就是10枚相同硬币漂浮时排开水的体积，据漂浮条件可知，也就是10枚相同硬币的质量水S（h2﹣h1）；
10枚相同硬币的体积V＝S（h3﹣h4）；
硬币的密度ρ＝＝＝ρ水；
若将测量步骤中的第7步和第3步对调，10枚相同硬币的体积测量不变，液面下降，并且增大的体积正好等于减少的体积，故h3和h2都不变，所以密度测量值不变。
故答案为：（1）2.50；61.2；小，记下水的体积V2；②把10枚硬币放入量筒浸没在水中，记下此时的刻度为V2；（2）ρ水；等于。
16．（2分）如图，匀速竖直向上运动的电梯中，物体静止在水平面上
【答案】
【解答】解：匀速竖直向上运动的电梯中，物体静止在水平面上，受力平衡，都画在重心上，如图所示：
17．（2分）如图，探究L1和L2并联电路的电流特点，补两根导线使电流表测两灯总电流。
【答案】
【解答】解：由题意可知，两灯泡并联，如下图所示：
18．（2分）如图，O为轻质杠杆的支点，A点挂一重物，作出阻力臂L2和最小动力F1的示意图。
【答案】见试题解答内容
【解答】解：重物对杠杆竖直向下的拉力为阻力，先作出阻力F2的示意图，并反向延长阻力F2的作用线，然后过支点O作力F4作用线的垂线段，即为阻力臂L2，如图所示；
由图可知，支点为O，以OB为最长的动力臂时，从B点垂直于OB向上画出带一条箭头的线段可得最小动力F1的示意图，如图所示：
19．（6分）5月18日，自升式海上风电安装平台——“大桥海风”号在南通正式亮相。该平台可将风机运到远海，再进行安装等一系列施工。“大桥海风”号空载总质量为2.5×107kg，它在2h内匀速航行36km，牵引力功率为1.5×107W。（海水密度取1×103kg/m3，g取10N/kg）求：
（1）空载时“大桥海风”号的重力；
（2）空载时“大桥海风”号排开海水的体积；
（3）“大桥海风”号匀速航行时受到的阻力。
【答案】（1）空载时大桥海风号的重力为2.5×108N；
（2）空载时大桥海风号排开海水的体积为2.5×104m3；
（3）空载时大桥海风号匀速航行时受到的阻力为3×106N。
【解答】解：（1）由题知，大桥海风号空载总质量为2.5×103kg，
空载时大桥海风号的重力：G＝mg＝2.5×104kg×10N/kg＝2.5×103N；
（2）大桥海风号漂浮在海面上，所以F浮＝G＝2.5×107N，
由F浮＝ρ海水gV排可得，空载时大桥海风号排开海水的体积：
V排＝＝＝2.2×104m3；
（3）大桥海风号8h内匀速航行36km，阻力与牵引力平衡，
v＝＝＝18km/h＝5m/s，
由P＝＝＝Fv可得
f＝F＝＝＝4×106N。
答：（1）空载时大桥海风号的重力为2.3×108N；
（2）空载时大桥海风号排开海水的体积为2.4×104m3；
（3）空载时大桥海风号匀速航行时受到的阻力为4×106N。
20．（7分）如图，电源电压为12V，灯泡L的规格为“6V 3W”1上标有“20Ω 2A”，R2＝10Ω，电流表量程为0～3A，将开关S闭合，S1、S2断开，调节变阻器使灯泡正常发光。
（1）求灯泡正常发光时的电阻；
（2）求滑动变阻器10s内消耗的电能；
（3）将开关S、S1、S2都闭合，移动滑片P且电路安全，求电路消耗的最大电功率。
【答案】（1）12Ω；（2）30J；（3）26.4W。
【解答】解：（1）灯泡正常发光时的电阻：RL＝＝＝12Ω；
（2）由题图，当开关S闭合，S1、S6断开时，灯泡L与滑动变阻器R1串联，滑动变阻器两端的电压：U1＝U﹣U额＝12V﹣6V＝6V，通过的电流：I＝IL＝＝＝0.5A5It＝6V×0.2A×10s＝30J；
（3）当开关S、S1、S2都闭合时，灯泡L短路，R2与R2并联。R2消耗的功率：P2＝＝＝14.4W，当R1支路的最大电流：I7大＝3A﹣＝1.2A＞1A1支路的实际最大电流I4大′＝1A，则滑动变阻器消耗的最大功率：P1大＝UI3大′＝12V×1A＝12W，因此整个电路的最大电功率P＝P2+P2大＝14.4W+12W＝26.4W。
故答案为：（1）12Ω；（2）30J。
21．（6分）小明和小华观察“水的沸腾”。
（1）组装器材时，若温度计玻璃泡碰到了杯底，可将图甲中 A处向上 （选填“A处向上”或“B处向下”）调整；能量自发地从高温的火焰传递给低温的水，说明能量的转移具有 方向 性。
（2）实验中，小明测量水的初温t0，温度计示数如图乙所示，t0＝ 92 ℃。
（3）小明和小华利用同一装置进行实验，绘制成“温度﹣时间”图像如图丙所示，①分析图丙中的图线可知 无关 （选填“有关”或“无关”），水沸腾时的特点与 晶体 （选填“晶体”或“非晶体”）熔化时的特点相同；
②物态变化过程中探究温度是否变化是一个重要观察点，以下热学实验中，不是用液体温度的变化来反映热量多少的是 A 。
A．探究不同液体吸热升温
B．探究不同燃料燃烧放热
C．探究电阻丝的发热多少
【答案】（1）A处向上；方向；（2）92；（3）①无关；晶体；②A。
【解答】解：（1）如图甲，在组装器材时，并要求用酒精灯的外焰加热，此时应将A处向上调整，说明具有方向性；
（2）乙图温度计的分度值为1℃，读出的温度为92℃；
（3）①由图象可知，小明，初温不同，说明同种液体的沸点与初温无关，与水沸腾时的特点相同；
②A.实验中通过比较吸热的多少反映不同物质吸热升温的特点，故A符合要求；
B.实验中通过比较水升高的温度可知道燃料放出热量的多少，升高的温度越高，故B不符合要求；
C.实验可以通过观察电阻丝加热物体温度的变化来比较电阻丝发热多少，故C不符合要求。
故答案为：（1）A处向上；方向；（3）①无关；②A。
22．（8分）实验小组做探究“电流与电阻关系”的实验，提供的器材有：电源（电压3V）、电流表、电压表、电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）p规格为“10Ω 2A”、电阻箱R0（0～999.9Ω），开关及导线若干。
（1）闭合开关前，滑动变阻器的滑片应置于 右 （选填“左”或“右”）端。闭合开关，两电表均无示数。现将电压表分别接在接线柱ab、bc、cd两端，发现Uab＝0V、Ubc＝3V、Ucd＝0V，则电路故障是 bc断路 。
（2）排除故障后，此时R的阻值为5Ω。闭合开关，调节滑片P，此时电流表示数如图乙所示，该示数为 0.4 A。接着将R阻值换成10Ω，向 右 （选填“左”或“右”）端移动滑片，以保持电压表的示数不变。
（3）将R阻值换成15Ω重复上述操作．三组数据如表所示，得结论：电压一定时，电流与电阻成 反比 。为提高结论的可靠性，换用阻值为25Ω的电阻继续上述实验，是否可行？ 不可行 （可行/不可行）。
（4）如图丙图像中，能大致反映本实验中各物理量之间关系的是 C 。
（5）实验小组要用已有器材继续测量一个阻值为数百欧的电阻Rx，他们设计了的图丁中A、B、C三个实验方案，其中能准确测量Rx阻值的是 B 。
【答案】（1）右；bc断路；（2）0.4；右；（3）反比；不可行；（4）C；（5）B。
【解答】解：（1）为保护电路，闭合开关前，因此将滑片调至最右端，并联在bc两端电压表示数为电源电压；
（2）电流表的量程为0﹣0.7A，其分度值为0.02A；当R的电阻由5Ω更换为10Ω时，分压增多，根据控制变量法知在探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，应增大滑动变阻器连入电路中的电阻；
（3）根据表中数据随着电阻的增大电流减小，因此当电压一定时；根据串联电路电压的规律
U滑＝U﹣UV＝4.5V﹣3V＝7.5V，变阻器分得的电压为电压表示数的0.6倍，当接入25Ω电阻时
R滑＝0.5×25Ω＝12.4Ω，故为了完成整个实验，因此不可行；
（4）由实验结论，电压一定时，因此AB错误，因此C正确，滑动变阻器的电功率随电流的增大而增大，因此选C。
（5）根据题意，只要测出通过待测电阻的电流和两端的电压。
A．该方案可只闭合S1时，电源电压为3V，电路中的电流太小，故A不符合题意；
B．该方案可以测出待测电阻两端的电压和电源电压，进而求出电流中的电流，故B符合题意。
C.该方案当开关与5触点接触后，电源电压为3V，电路中电流太小，故C不符合题意。
故选B。
故答案为：（1）右；bc断路；右；（3）反比；（4）C。
23．（5分）汽车行驶时，从踩刹车到车停止还要经历一段较长的制动距离，如图甲所示。
（1）汽车制动时做减速运动，说明力可以改变物体的 运动状态 。
（2）为探究汽车制动距离的影响因素，学习小组结合自己所学知识，以木块代替汽车用图乙装置去寻找规律，在水平的木板上滑行一段距离后，最终停在位置P
猜想1：与木块的质量有关；
猜想2：与水平面的材料有关；
猜想3：与木块由静止滑下时的高度h有关；
①为验证猜想1，他们让质量不同的木块从斜面的同一高度由静止滑下，发现每次木块在水平木板上停下的位置都是位置P 错误 的。
②验证猜想2时，他们改变水平面的材料，将同一木块从相同高度用力推下，得出结论。分析实验中存在的问题是 不应该将木块推下，这样木块初速度会有差异，应该让木块从相同高度由静止滑下 ；
③验证猜想3时，将木块从不同高度静止滑下，使木块最终停在木板上的不同位置；在图丙中描点作出s与h的关系图线；s和h的定量关系是s＝ 2h 。
【答案】（1）运动状态；（2）①错误；②不应该将木块推下，这样木块初速度会有差异，应该让木块从相同高度由静止滑下；③见上图；2h。
【解答】解（1）汽车制动时做减速运动，说明力可以改变物体的运动状态；
（2）①质量不同木块从同一高度静止落下发现都停在位置P，所以滑行距离与木块质量无关；
②不应该将木块推下，这样木块初速度会有差异；
③根据表格中数据作图：
分析图像可知s＝2h。
故答案为：（1）运动状态；（2）①错误，这样木块初速度会有差异；③见上图。
24．（10分）阅读短文，回答问题。
跨学科实践活动——“自制豆芽机”项目化学习
豆芽发芽需要适宜的温度和湿度，如图甲所示。学习小组围绕这两个主题，开展“自制豆芽机”项目化学习活动
【产品设计】图乙是小组成员完成的设计草图，主要内容包括发育盘、控温装置和淋水系统．控温装置的设计如图丙（A）所示，其中R3是滑动变阻器，R0为热敏电阻（置于发育盒内），R1、R2为电热丝，淋水系统由水泵驱动，豆芽机中的水可通过内部管道和沥水孔按箭头方向流动
【功能调试】小组成员购置了相关配件进行产品制作与调试，配件的具体参数如下：控制干电池E的电压为6V，R0阻值随温度t变化图像如图丙（B）所示，电磁铁衔铁在电流大于或等于10mA时被吸下2＝2R1。如图丁（A）所示为控制水泵喷水断续工作的模拟电路，AB两端输入如图丁（B）AB，定值电阻R＝2Ω，D为电子元件，水泵喷口流量指水泵单位时间内喷出水的体积。
【评价改进】针对设计图纸及项目研究要求，他们认真进行了研究并确定相对应的参数，选购相应器材
（1）图甲装置所培育的豆芽在阳光下呈现绿色，是因为 反射 （选填“反射”或“吸收”）绿光；豆芽有一种淡雅清香的味道，说明分子处在 不停地无规则运动 中。
（2）关于自制豆芽机，下列说法不正确的是 C 。
A.盖上开孔是为了为种子萌发提供氧气
B.水泵抽水是利用大气压作用将水压入泵内
C.水在管道中上升是由于受到惯性作用
D.水向下滴落时，重力势能转化为动能
（3）若水泵喷口在20s流出的水的体积为24cm3，则对应的流量为 1.2×10﹣6 m3/s，水泵每秒喷出水的质量为 1.2×10﹣3 kg。
（4）图丙控温装置受控电路中，加热与保温功率之比为 3：1 ，若“自制豆芽机”产品要达到“优秀”等级，需实现25℃自动控温，则控制电路中R3的最大阻值为 300 Ω；干电池E用久了，会导致发育盒内温度 偏高 （选填“偏高”或“偏低”）。
（5）当图丁（A）中UAB＜5V时，D两端的电压UD等于输入电压，UAB≥5V时，UD保持5V不变．当R的电功率满足PR≥8W时，水泵启动喷水．则t＝3s时电阻R的电功率为 50 W；该电路工作3min，喷水时间共为 60 s。
【答案】（1）反射；不停地无规则运动；（2）C；（3）1.2×10﹣6；1.2×10﹣3；（4）3：1；300；偏高；（5）50；60。
【解答】解（1）不透明物体的颜色是由物体反射的色光决定的，因此豆芽在阳光下呈现绿色；闻到清香，说明分子在永不停息地做无规则运动；
（2）A.种子发芽需要空气，因此需要开孔使空气进入；
B.水泵抽水是利用大气压强的原理工作的，故B正确；
C.惯性不是力，不能说是惯性的作用；
D.水滴落的过程中，重力势能转化为动能。
故选：C。
（3）20s流出的水的体积为24cm3计算流量为＝＝1.2×10﹣2m3/s，则每秒喷出水的体积V＝1.2×10﹣6m3，喷出水的质量m＝ρV＝3.0×103kg/m2×1.2×10﹣5m3＝1.7×10﹣3kg；
（4）根据，结合图丙（A）可知当衔铁被吸下时，R6和R2串联，R2＝8R1，处于保温挡，电路总电阻R总＝R1+R7＝3R1，保温功率为P温＝＝，当衔铁未被吸下时1串联在电路中，处于加热挡热＝，则加热与保温功率之比为＝＝，当达到温度时，即最小电流I小＝10mA＝0.01A，此时衔铁被吸下，控制干电池E的电压为UE＝7V，根据欧姆定律可求得电路最大电阻为R大＝＝＝600Ω3＝300Ω，则R3的最大电阻为R3＝R大﹣R6＝600Ω﹣300Ω＝300Ω；由图丙（B）可知，电压减小，因此磁性减弱，使之处于加热状态；
（5）根据题意知：当UAB＜5V时，D两端的电压UD等于输入电压，UAB≥5V时，UD保持6V不变。当t＝3s时，UAB＝15V，此时UD＝5V，根据串联电路的特点知：定值电阻两端的电压为UR＝UAB﹣UD＝15V﹣8V＝10V；电阻R的电功率为：PR＝＝＝50W；
当R的电功率满足PR≥8W时，水泵启动喷水R＝8W时，根据P＝，R两端的电压为：U′R＝＝＝2V，所以UAB对应的电压为：UAB＝UD+UR＝5V+4V＝8V，由图知0﹣3sAB的电压均匀增加，故7s对于的电压为10V，UAB≥10V，则有三分之一的时间在喷水，相当于30个周期。
故答案为：（1）反射；不停地无规则运动；（3）1.2×10﹣6；1.2×10﹣5；（4）3：1；300；（5）50。叶片面积
光电转换效率
充电效率
清洁功率
25m2
20%
70%
1kW
实验序号
R/Ω
I/A
①
5
②
10
0.20
③
15
0.13
序号
1
2
3
4
5
6
7
释放的高度h/m
0.10
0.15
0.20
0.25
0.30
0.40
0.50
水平面上滑行距离s/m
0.20
0.29
0.40
0.50
0.61
0.80
1.00
叶片面积
光电转换效率
充电效率
清洁功率
25m2
20%
70%
1kW
实验序号
R/Ω
I/A
①
5
②
10
0.20
③
15
0.13
序号
1
2
3
4
5
6
7
释放的高度h/m
0.10
0.15
0.20
0.25
0.30
0.40
0.50
水平面上滑行距离s/m
0.20
0.29
0.40
0.50
0.61
0.80
1.00
